a zároveň zajišťuje jeho linearizaci.

Transkript

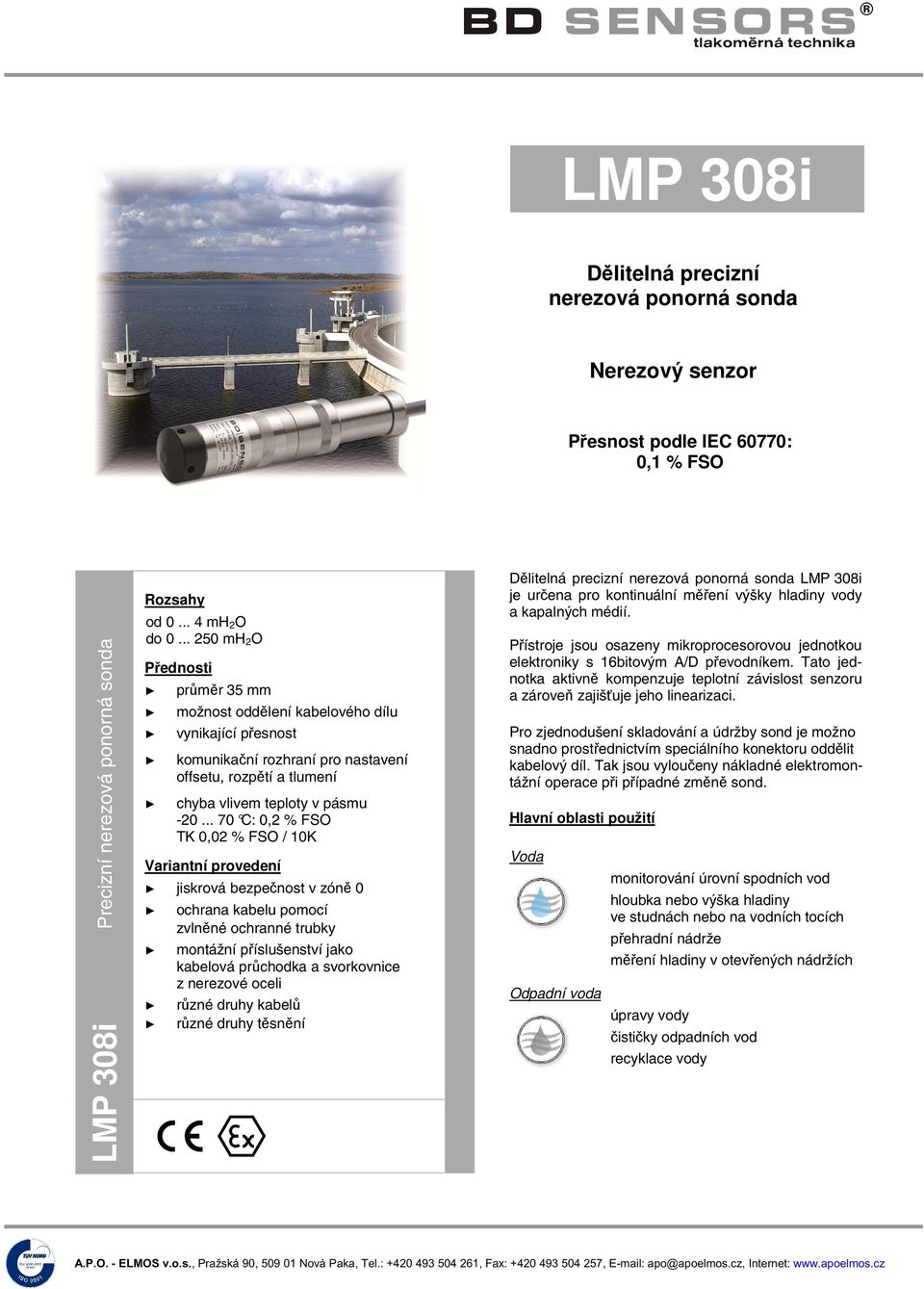

1 Dělitelná precizní nerezová ponorná sonda Nerezový senzor Přesnost podle IEC 60770: 0,1 % FSO Rozsahy od mh2o do mh2o Přednosti komunikační rozhraní pro nastavení offsetu, rozpětí a tlumení chyba vlivem teploty v pásmu C: 0,2 % FSO TK 0,02 % FSO / 10K Variantní provedení průměr 35 mm možnost oddělení kabelového dílu vynikající přesnost jiskrová bezpečnost v zóně 0 ochrana kabelu pomocí zvlněné ochranné trubky montážní příslušenství jako kabelová průchodka a svorkovnice z nerezové oceli různé druhy kabelů různé druhy těsnění Dělitelná precizní nerezová ponorná sonda je určena pro kontinuální měření výšky hladiny vody a kapalných médií. Přístroje jsou osazeny mikroprocesorovou jednotkou elektroniky s 16bitovým A/D převodníkem. Tato jednotka aktivně kompenzuje teplotní závislost senzoru a zároveň zajišťuje jeho linearizaci. Pro zjednodušení skladování a údržby sond je možno snadno prostřednictvím speciálního konektoru oddělit kabelový díl. Tak jsou vyloučeny nákladné elektromontážní operace při případné změně sond. Hlavní oblasti použití Voda monitorování úrovní spodních vod hloubka nebo výška hladiny ve studnách nebo na vodních tocích přehradní nádrže měření hladiny v otevřených nádržích Odpadní voda úpravy vody čističky odpadních vod recyklace vody A.P.O. - ELMOS v.o.s., Pražská 90, Nová Paka, Tel.: , Fax: , apo@apoelmos.cz, Internet:

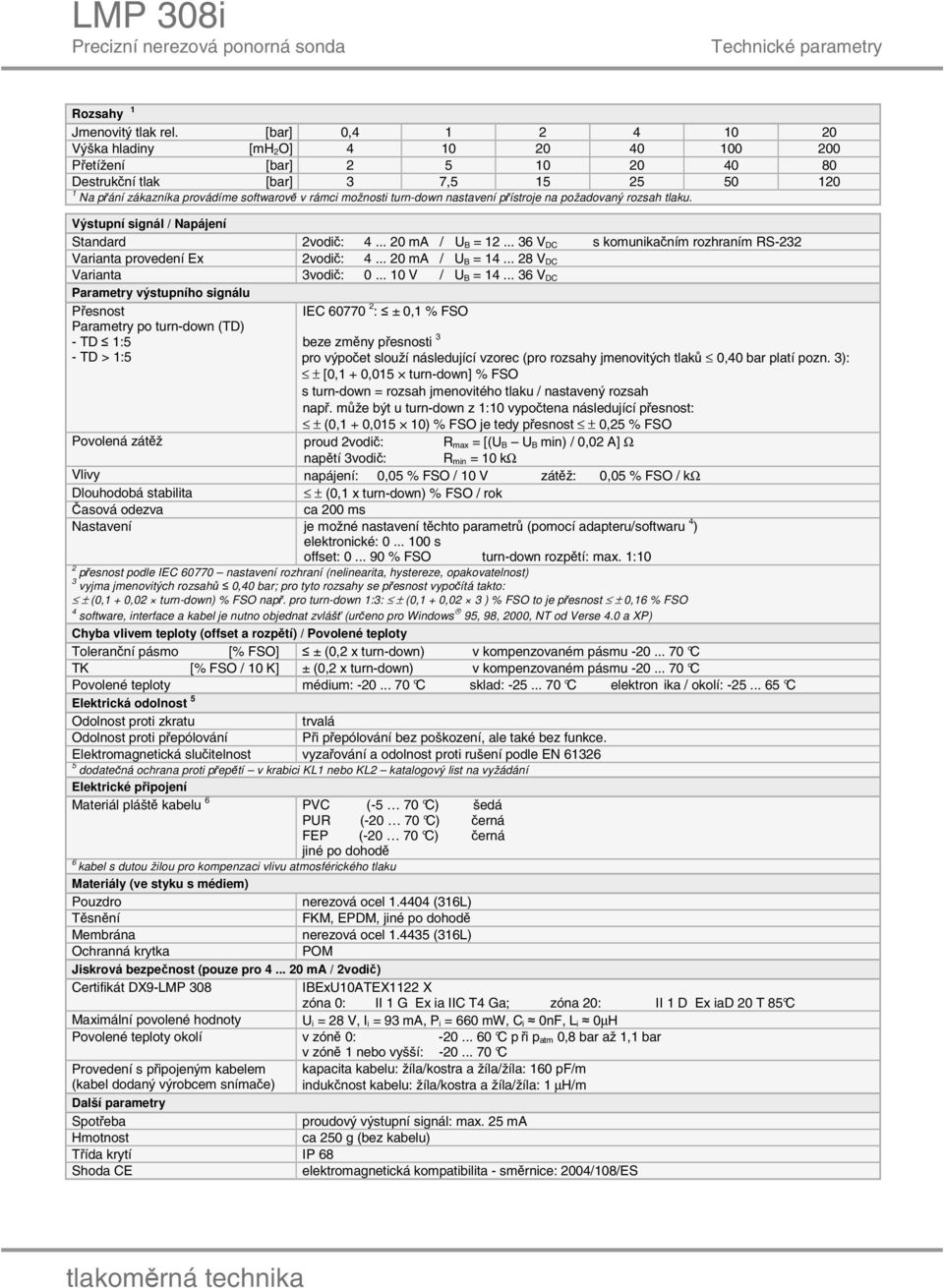

2 Rozsahy 1 Jmenovitý tlak rel. [bar] 0, Výška hladiny [mh 2O] Přetížení [bar] Destrukční tlak [bar] 3 7, Na přání zákazníka provádíme softwarově v rámci možnosti turn-down nastavení přístroje na požadovaný rozsah tlaku. Výstupní signál / Napájení Standard 2vodič: ma / U B = V DC s komunikačním rozhraním RS-232 Varianta provedení Ex 2vodič: ma / U B = V DC Varianta 3vodič: V / U B = V DC Parametry výstupního signálu IEC : ± 0,1 % FSO Přesnost Parametry po turn-down (TD) - TD 1:5 - TD > 1:5 beze změny přesnosti 3 pro výpočet slouží následující vzorec (pro rozsahy jmenovitých tlaků 0,40 bar platí pozn. 3): ± [0,1 + 0,015 turn-down] % FSO s turn-down = rozsah jmenovitého tlaku / nastavený rozsah např. může být u turn-down z 1:10 vypočtena následující přesnost: ± (0,1 + 0,015 10) % FSO je tedy přesnost ± 0,25 % FSO Povolená zátěž proud 2vodič: R max = [(U B U B min) / 0,02 A] Ω napětí 3vodič: R min = 10 kω Vlivy napájení: 0,05 % FSO / 10 V zátěž: 0,05 % FSO / kω Dlouhodobá stabilita ± (0,1 x turn-down) % FSO / rok Časová odezva ca 200 ms Nastavení je možné nastavení těchto parametrů (pomocí adapteru/softwaru 4 ) elektronické: s offset: % FSO turn-down rozpětí: max. 1:10 2 přesnost podle IEC nastavení rozhraní (nelinearita, hystereze, opakovatelnost) 3 vyjma jmenovitých rozsahů 0,40 bar; pro tyto rozsahy se přesnost vypočítá takto: ± (0,1 + 0,02 turn-down) % FSO např. pro turn-down 1:3: ± (0,1 + 0,02 3 ) % FSO to je přesnost ± 0,16 % FSO 4 software, interface a kabel je nutno objednat zvlášť (určeno pro Windows 95, 98, 2000, NT od Verse 4.0 a XP) Chyba vlivem teploty (offset a rozpětí) / Povolené teploty Toleranční pásmo [% FSO] ± (0,2 x turn-down) v kompenzovaném pásmu C TK [% FSO / 10 K] ± (0,2 x turn-down) v kompenzovaném pásmu C Povolené teploty médium: C sklad: C elektron ika / okolí: C Elektrická odolnost 5 Odolnost proti zkratu trvalá Odolnost proti přepólování Při přepólování bez poškození, ale také bez funkce. Elektromagnetická slučitelnost vyzařování a odolnost proti rušení podle EN dodatečná ochrana proti přepětí v krabici KL1 nebo KL2 katalogový list na vyžádání Elektrické připojení Materiál pláště kabelu 6 PVC (-5 70 C) šedá PUR ( C) černá FEP ( C) černá jiné po dohodě 6 kabel s dutou žilou pro kompenzaci vlivu atmosférického tlaku Materiály (ve styku s médiem) Pouzdro nerezová ocel (316L) Těsnění FKM, EPDM, jiné po dohodě Membrána nerezová ocel (316L) Ochranná krytka POM Jiskrová bezpečnost (pouze pro ma / 2vodič) Certifikát DX9-LMP 308 IBExU10ATEX1122 X zóna 0: II 1 G Ex ia IIC T4 Ga; zóna 20: II 1 D Ex iad 20 T 85 C Maximální povolené hodnoty U i = 28 V, I i = 93 ma, P i = 660 mw, C i 0nF, L i 0µH Povolené teploty okolí v zóně 0: C při p atm 0,8 bar až 1,1 bar v zóně 1 nebo vyšší: C Provedení s připojeným kabelem (kabel dodaný výrobcem snímače) kapacita kabelu: žíla/kostra a žíla/žíla: 160 pf/m indukčnost kabelu: žíla/kostra a žíla/žíla: 1 µh/m Další parametry Spotřeba proudový výstupní signál: max. 25 ma ca 250 g (bez kabelu) Třída krytí IP 68 Shoda CE elektromagnetická kompatibilita - směrnice: 2004/108/ES tlakoměrná technika

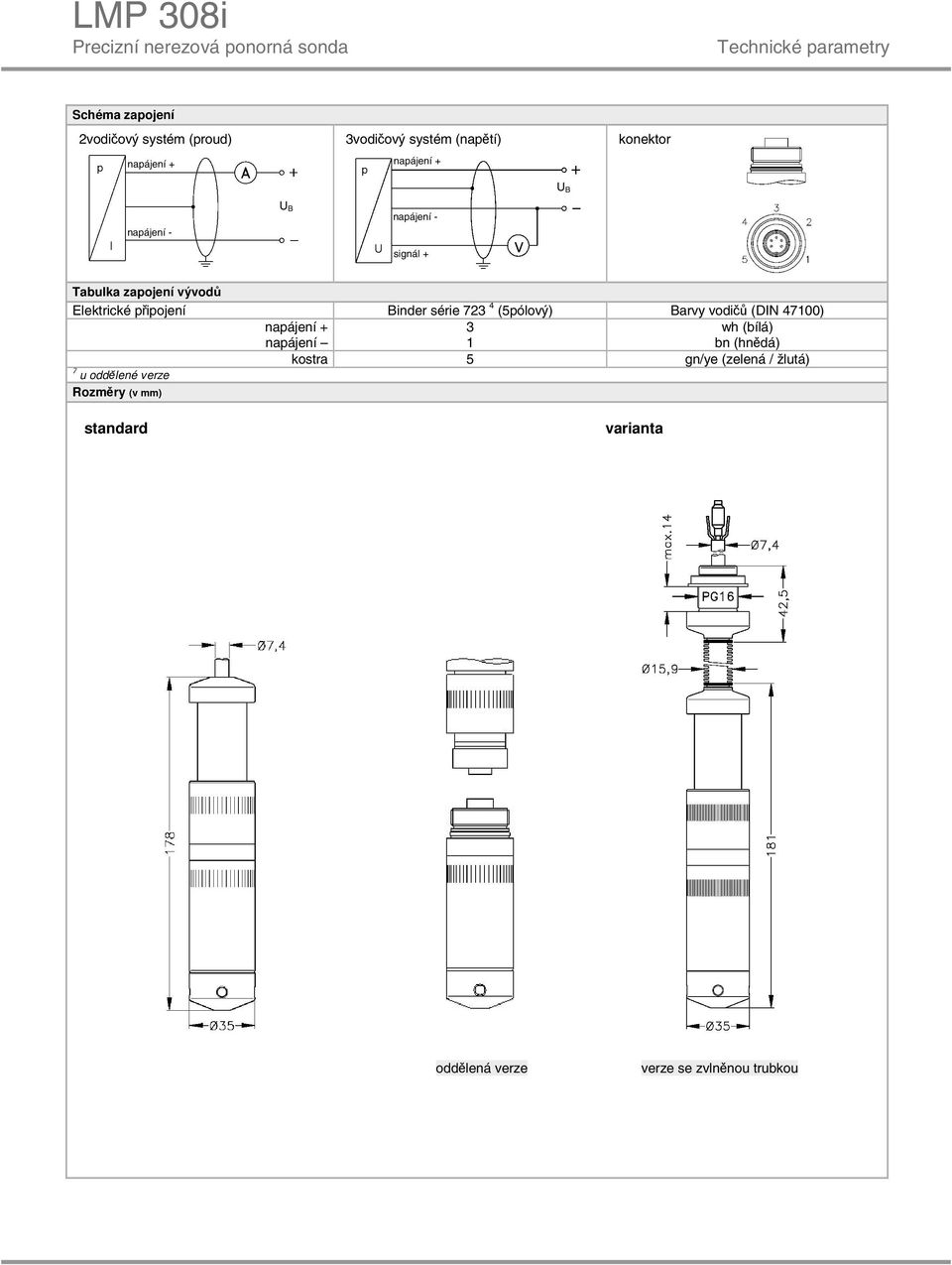

3 Schéma zapojení 2vodičový systém (proud) 3vodičový systém (napětí) konektor p napájení + p napájení + U B I napájení - U B U napájení - signál + V Tabulka zapojení vývodů Elektrické připojení Binder série (5pólový) Barvy vodičů (DIN 47100) napájení + napájení 3 1 wh (bílá) bn (hnědá) kostra 5 gn/ye (zelená / žlutá) 7 u oddělené verze Rozměry (v mm) standard varianta oddělená verze verze se zvlněnou trubkou

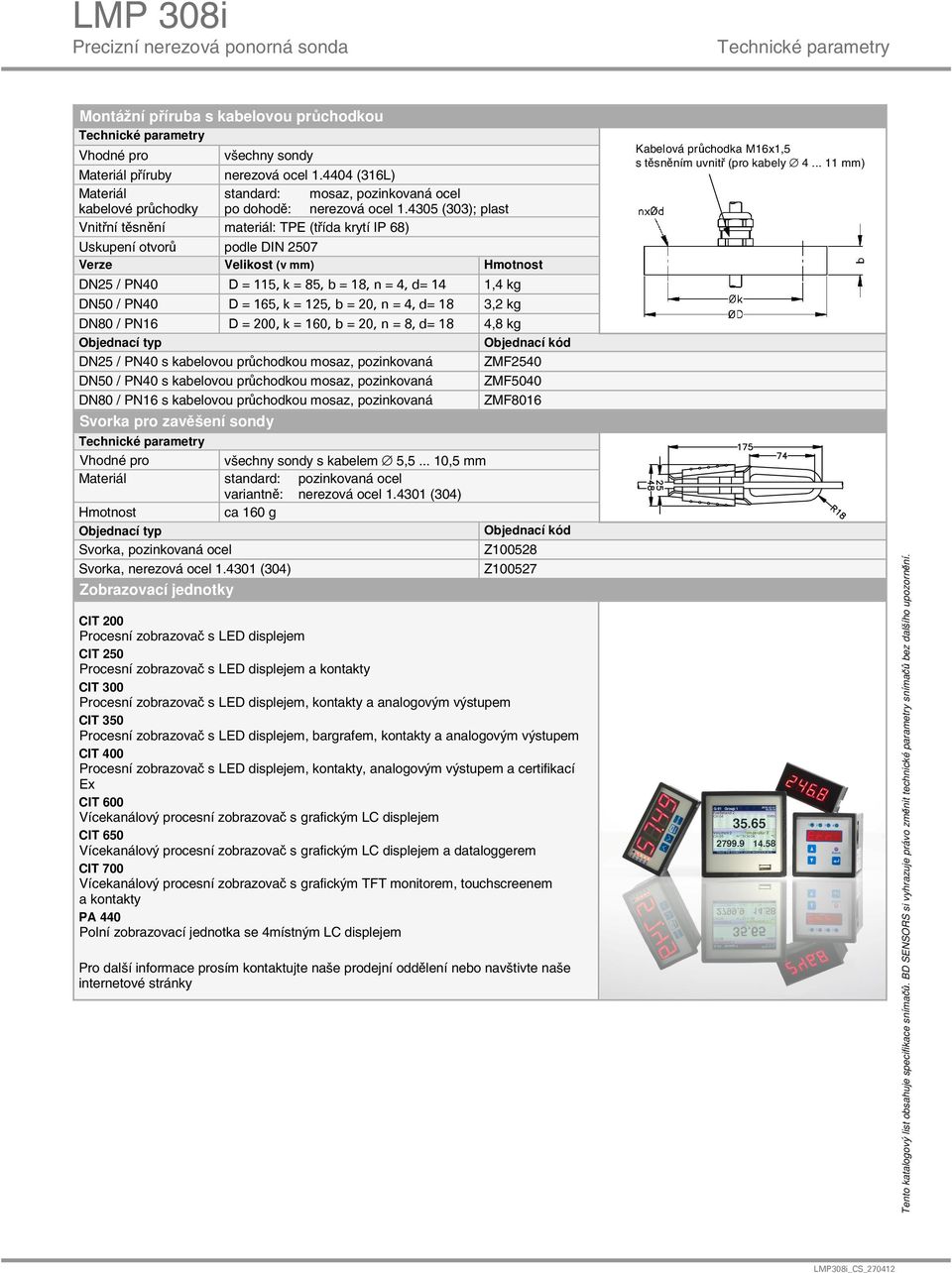

4 Montážní příruba s kabelovou průchodkou Vhodné pro Materiál příruby Materiál kabelové průchodky Vnitřní těsnění Uskupení otvorů všechny sondy nerezová ocel (316L) standard: mosaz, pozinkovaná ocel po dohodě: nerezová ocel (303); plast materiál: TPE (třída krytí IP 68) podle DIN 2507 Verze Velikost (v mm) DN25 / PN40 DN50 / PN40 DN80 / PN16 D = 115, k = 85, b = 18, n = 4, d= 14 D = 165, k = 125, b = 20, n = 4, d= 18 D = 200, k = 160, b = 20, n = 8, d= 18 Kabelová průchodka M16x1,5 s těsněním uvnitř (pro kabely mm) 1,4 kg 3,2 kg 4,8 kg Objednací typ Objednací kód DN25 / PN40 s kabelovou průchodkou mosaz, pozinkovaná DN50 / PN40 s kabelovou průchodkou mosaz, pozinkovaná DN80 / PN16 s kabelovou průchodkou mosaz, pozinkovaná ZMF2540 ZMF5040 ZMF8016 Svorka pro zavěšení sondy všechny sondy s kabelem 5, ,5 mm standard: pozinkovaná ocel variantně: nerezová ocel (304) ca 160 g Objednací typ Objednací kód Svorka, pozinkovaná ocel Svorka, nerezová ocel (304) Z Z Tento katalogový list obsahuje specifikace snímačů. BD SENSORS si vyhrazuje právo změnit technické parametry snímačů bez dalšího upozornění. Vhodné pro Materiál Zobrazovací jednotky CIT 200 Procesní zobrazovač s LED displejem CIT 250 Procesní zobrazovač s LED displejem a kontakty CIT 300 Procesní zobrazovač s LED displejem, kontakty a analogovým výstupem CIT 350 Procesní zobrazovač s LED displejem, bargrafem, kontakty a analogovým výstupem CIT 400 Procesní zobrazovač s LED displejem, kontakty, analogovým výstupem a certifikací Ex CIT 600 Vícekanálový procesní zobrazovač s grafickým LC displejem CIT 650 Vícekanálový procesní zobrazovač s grafickým LC displejem a dataloggerem CIT 700 Vícekanálový procesní zobrazovač s grafickým TFT monitorem, touchscreenem a kontakty PA 440 Polní zobrazovací jednotka se 4místným LC displejem Pro další informace prosím kontaktujte naše prodejní oddělení nebo navštivte naše internetové stránky tlakoměrná technika LMP308i_CS_270412

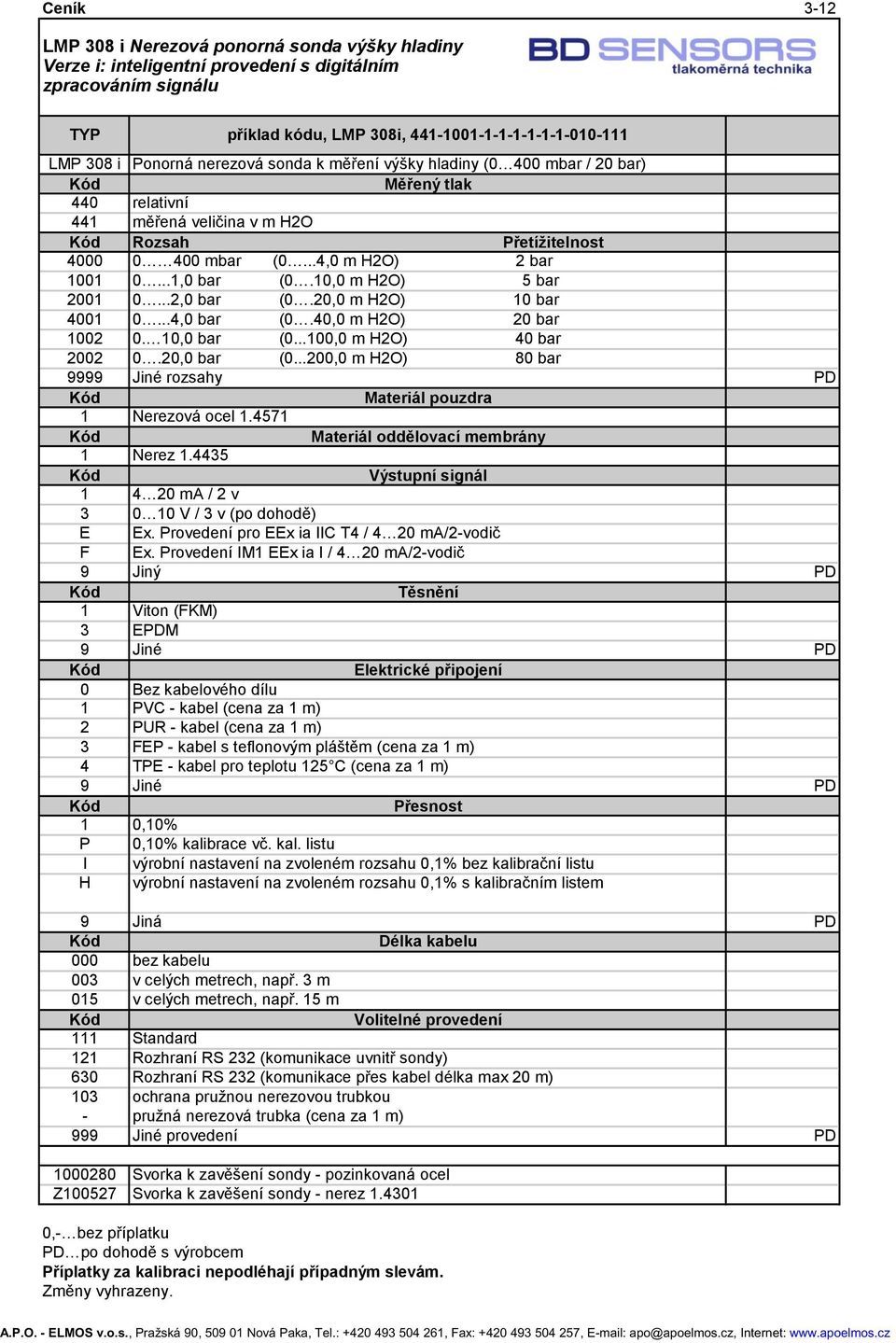

5 Ceník 3-12 LMP 308 i Nerezová ponorná sonda výšky hladiny Verze i: inteligentní provedení s digitálním zpracováním signálu TYP příklad kódu,, LMP 308 i Ponorná nerezová sonda k měření výšky hladiny (0 400 mbar / 20 bar) Měřený tlak 440 relativní 441 měřená veličina v m H2O Rozsah Přetížitelnost mbar (0...4,0 m H2O) 2 bar ,0 bar (0.10,0 m H2O) 5 bar ,0 bar (0.20,0 m H2O) 10 bar ,0 bar (0.40,0 m H2O) 20 bar ,0 bar ( ,0 m H2O) 40 bar ,0 bar ( ,0 m H2O) 80 bar 9999 Jiné rozsahy PD Materiál pouzdra 1 Nerezová ocel Materiál oddělovací membrány 1 Nerez Výstupní signál ma / 2 v V / 3 v (po dohodě) E Ex. Provedení pro EEx ia IIC T4 / 4 20 ma/2-vodič F Ex. Provedení IM1 EEx ia I / 4 20 ma/2-vodič 9 Jiný PD Těsnění 1 Viton (FKM) 3 EPDM 9 Jiné PD Elektrické připojení 0 Bez kabelového dílu 1 PVC - kabel (cena za 1 m) 2 PUR - kabel (cena za 1 m) 3 FEP - kabel s teflonovým pláštěm (cena za 1 m) 4 TPE - kabel pro teplotu 125 C (cena za 1 m) 9 Jiné PD Přesnost 1 0,10% P 0,10% kalibrace vč. kal. listu I výrobní nastavení na zvoleném rozsahu 0,1% bez kalibrační listu H výrobní nastavení na zvoleném rozsahu 0,1% s kalibračním listem 9 Jiná PD Délka kabelu 000 bez kabelu 003 v celých metrech, např. 3 m 015 v celých metrech, např. 15 m Volitelné provedení 111 Standard 121 Rozhraní RS 232 (komunikace uvnitř sondy) 630 Rozhraní RS 232 (komunikace přes kabel délka max 20 m) 103 ochrana pružnou nerezovou trubkou - pružná nerezová trubka (cena za 1 m) 999 Jiné provedení PD Svorka k zavěšení sondy - pozinkovaná ocel Z Svorka k zavěšení sondy - nerez ,- bez příplatku PD po dohodě s výrobcem Příplatky za kalibraci nepodléhají případným slevám. Změny vyhrazeny. A.P.O. - ELMOS v.o.s., Pražská 90, Nová Paka, Tel.: , Fax: , apo@apoelmos.cz, Internet:
