Art.Nr Digitální Start Set ICE 2 Video Cam. Návod k obsluze

Transkript

1 Art.Nr Digitální Start Set ICE 2 Video Cam Návod k obsluze

2 Vážený zákazníku, srdečně gratulujeme ke koupi Vaší videolokomotivy špičkového výrobku v oblasti modelové železnice. Zjistíte, že má různé způsoby využití a interpretace videoobrazu (módy). Abyste je poznali, prostudujte si tento návod. Přejeme Vám mnoho zábavy a šťastnou cestu. Váš Roco-Team Technické požadavky: PC-tablet např. ipad 2, Android 4 a vyšší Smartphone npř. iphone 4s, Android 4 a vyšší Operační paměť od 512 MB RAM, procesor 1GHz

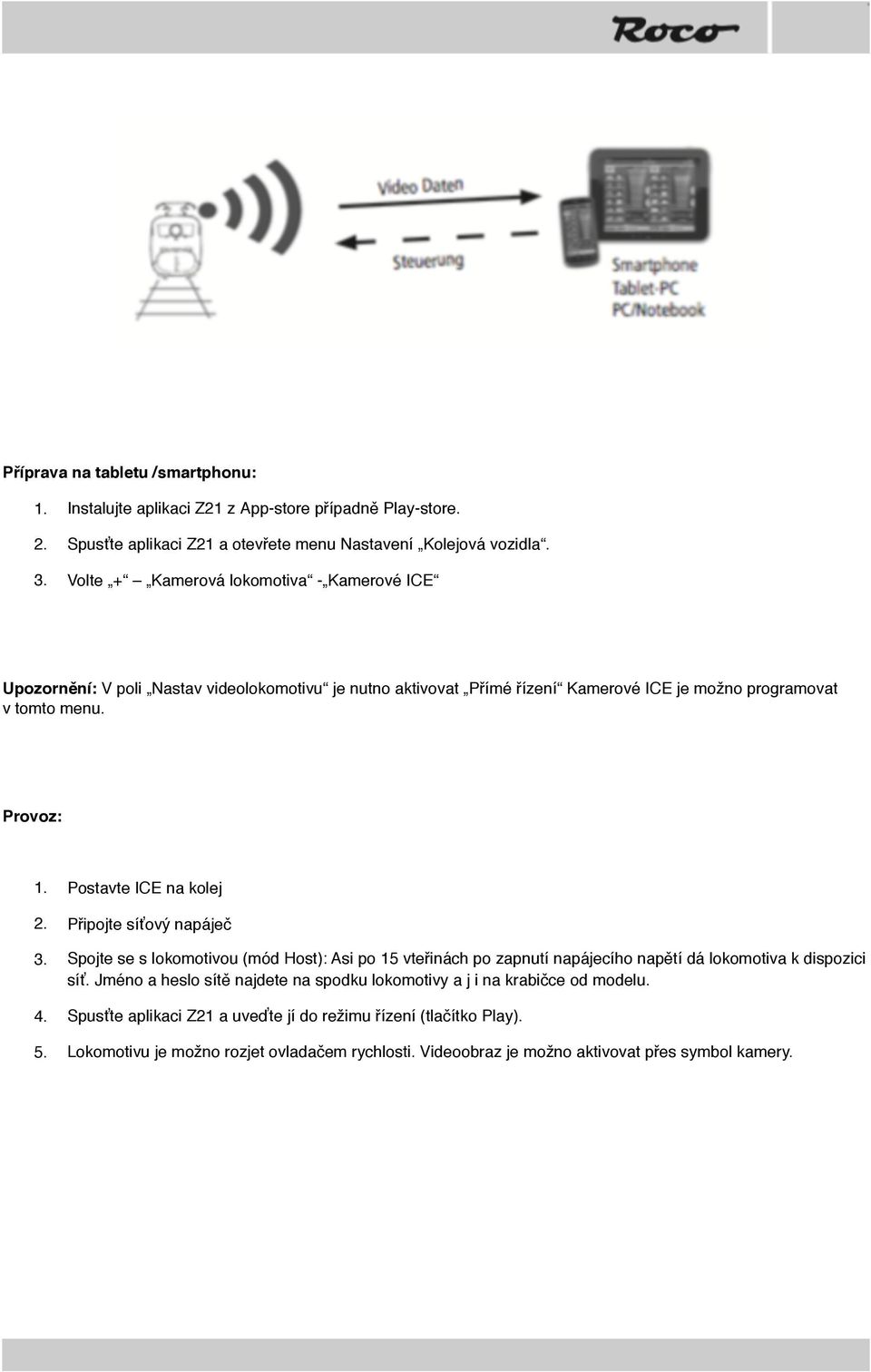

3 Příprava na tabletu /smartphonu: 1. Instalujte aplikaci Z21 z App-store případně Play-store. 2. Spusťte aplikaci Z21 a otevřete menu Nastavení Kolejová vozidla. 3. Volte + Kamerová lokomotiva - Kamerové ICE Upozornění: V poli Nastav videolokomotivu je nutno aktivovat Přímé řízení Kamerové ICE je možno programovat v tomto menu. Provoz: 1. Postavte ICE na kolej 2. Připojte síťový napáječ 3. Spojte se s lokomotivou (mód Host): Asi po 15 vteřinách po zapnutí napájecího napětí dá lokomotiva k dispozici síť. Jméno a heslo sítě najdete na spodku lokomotivy a j i na krabičce od modelu. 4. Spusťte aplikaci Z21 a uveďte jí do režimu řízení (tlačítko Play). 5. Lokomotivu je možno rozjet ovladačem rychlosti. Videoobraz je možno aktivovat přes symbol kamery.

4 Informace k WLAN a řízení dekodéru: Pro případ, že je kamerové ICE provozováno na digitálním kolejišti, je vestavěn plnohodnotný dekodér. Zde je přehled nejdůležitějších nastavení: CV1 = 3 (digitální adresa) CV2 = 4 (rozjezdová rychlost) CV3 = 6 (rozjezdové zrychlení) CV4 = 2 (brzdné zpomalení) CV5 = 252 (maximální rychlost) CV6 = 85 (střední rychlost) CV160 = 1 (digitální, případně WLAN nastavení řízení) Pomocí CV160 je možno definovat, zda budou zpracovány řídící z WLAN a/nebo z digitálního systému. Možnosti nastavení: CV160 = 1 (příkazy digitálního systému až do prvního příkazu z WLAN, pak příkazy WLAN) CV160 = 2 (příkazy WLAN až do příchodu prvního digitálního příkazu, pak digitální příkaz) CV160 = 3 (pouze příkazy WLAN) CV160 = 4 (pouze digitální příkazy) Programovací příkazy (na programovací koleji) jsou zpracovány jak z WLAN, tak i z digitálního systému. Profityp: Abyste se dozvěděli více o různých provozní režimech kamerového ICE (provoz/kombinace se Z21 nebo jiným digitálním systémem, módy Host, Slave, zobrazení videa na PC)je vám k dispozici výukové video na kameraloks/intallation-anleitungen

5 Technické informace Zásobník energie: Aby výpadku dodávky proudu WLAN sítě nevedly ke ztrátě spojení, je kamerové vozidlo vybaveno zásobníkem elektrické energie. Lokomotiva jede při ztrátě napájení několik sekund dále. Čas je možno nastavit pomocí CV153 v desetinách vteřiny. (Příklad: CV153 = 25 => lokomotiva jede cca 2,5 vteřiny dále). WLAN: Obraz se přenáší v reálném čase. Při zhoršených přenosových podmínkách dojde ke ztrátě jednotlivých přenášených paketů a následně celého obrazu. Abyste zachovali co nejlepší přenosové podmínky, dodržujte následující zásady: Co nejmenší vzdálenost mezi vysílačem a přijímačem Žádný kov na kolejišti (masivní kovové spojky, kovové trubky apod ) WLAN v okolí zredukovat na minimum Čisté koleje a čistá dvojkolí hnacího vozidla Teplota okolí: Videolokomotivu provozujte při pokojové teplotě. Informace k provozu: Po aktivaci videoobrazu trvá tvorba obrazu asi 10 vteřin. Obraz se pak stabilizuje během asi 5 vteřin. Videoobraz je možno zobrazit současně jen jednou. Videodata budou poslána pouze na ten přístroj, který naposledy otevřel stream. Po vypadnutí obrazu musí být videolokomotiva znovu nastartována. To znamená, že se musí sejmout z kolejí, musí se počkat cca 30 vteřina teprve pak je možno jí znovu nakolejit. Model není určen pro analogový provoz. Kamerová technika: Vysoká kvalita kamery s automatickou expozicí, široký úhel záběru a externí širokoúhlý objektiv poskytují fascinující obraz. Systémová technika: Obraz jízdy je pomocí WLAn a modulu Z21 přenášen do PC tabletu nebo smartphonu. Na PC tabletu je možno obraz promítat i na fotorealistickém stanovišti strojvedoucího. Přes touch-screen vašeho tabletu je tak možno lokomotivu řídit jako skutečný strojvedoucí a sledovat trať přes čelní okno vozidla. Na smartphonu nebo laptopu je možno sledovat obraz v režimu celé obrazovky.
