Typové zkoušky a zavedení programu řízeného stárnutí kabelů, spojek a průchodek

Transkript

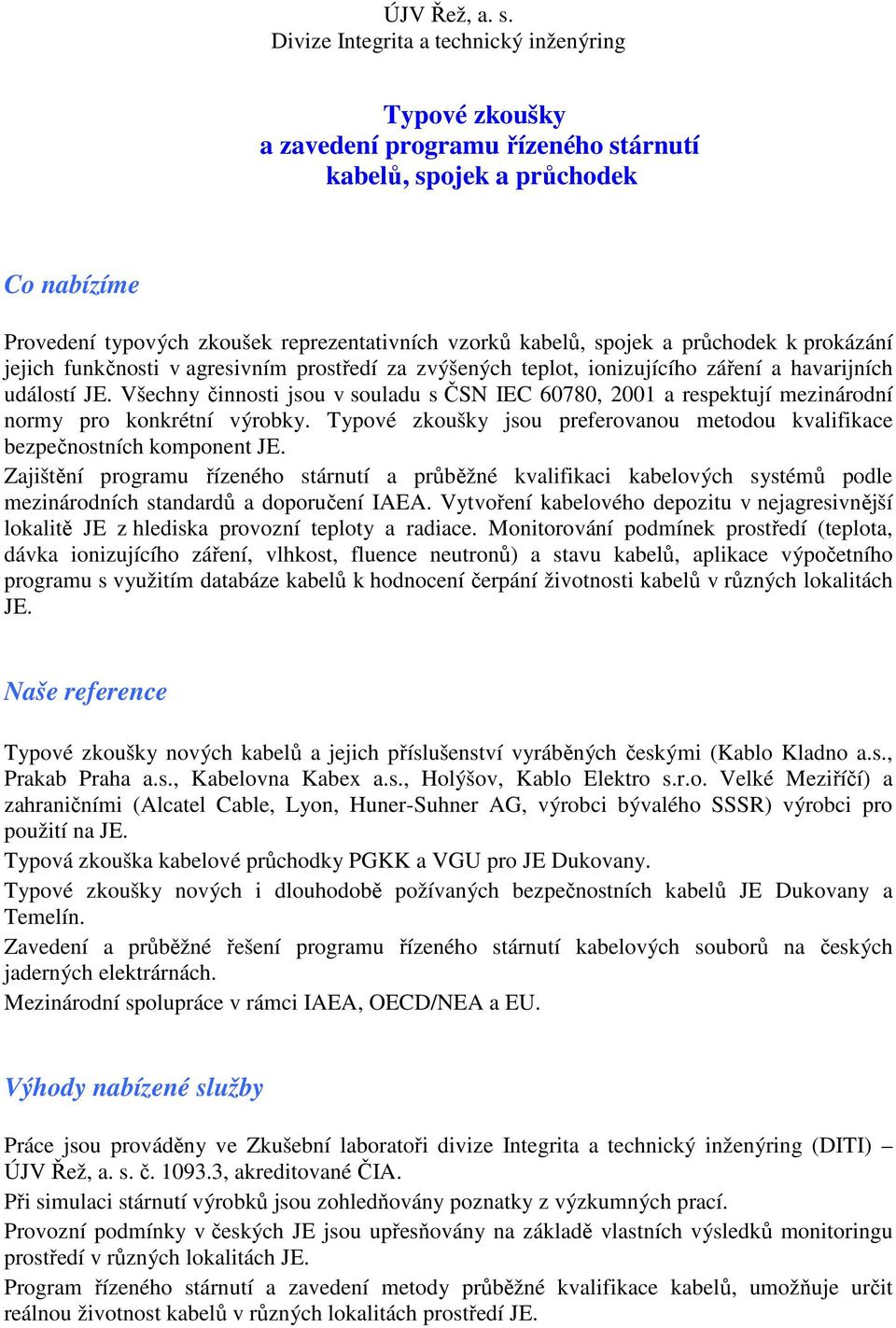

1 Typové zkoušky a zavedení programu řízeného stárnutí kabelů, spojek a průchodek Co nabízíme Provedení typových zkoušek reprezentativních vzorků kabelů, spojek a průchodek k prokázání jejich funkčnosti v agresivním prostředí za zvýšených teplot, ionizujícího záření a havarijních událostí JE. Všechny činnosti jsou v souladu s ČSN IEC 60780, 2001 a respektují mezinárodní normy pro konkrétní výrobky. Typové zkoušky jsou preferovanou metodou kvalifikace bezpečnostních komponent JE. Zajištění programu řízeného stárnutí a průběžné kvalifikaci kabelových systémů podle mezinárodních standardů a doporučení IAEA. Vytvoření kabelového depozitu v nejagresivnější lokalitě JE z hlediska provozní teploty a radiace. Monitorování podmínek prostředí (teplota, dávka ionizujícího záření, vlhkost, fluence neutronů) a stavu kabelů, aplikace výpočetního programu s využitím databáze kabelů k hodnocení čerpání životnosti kabelů v různých lokalitách JE. Naše reference Typové zkoušky nových kabelů a jejich příslušenství vyráběných českými (Kablo Kladno a.s., Prakab Praha a.s., Kabelovna Kabex a.s., Holýšov, Kablo Elektro s.r.o. Velké Meziříčí) a zahraničními (Alcatel Cable, Lyon, Huner-Suhner AG, výrobci bývalého SSSR) výrobci pro použití na JE. Typová zkouška kabelové průchodky PGKK a VGU pro JE Dukovany. Typové zkoušky nových i dlouhodobě požívaných bezpečnostních kabelů JE Dukovany a Temelín. Zavedení a průběžné řešení programu řízeného stárnutí kabelových souborů na českých jaderných elektrárnách. Mezinárodní spolupráce v rámci IAEA, OECD/NEA a EU. Výhody nabízené služby Práce jsou prováděny ve Zkušební laboratoři divize Integrita a technický inženýring (DITI) ÚJV Řež, a. s. č , akreditované ČIA. Při simulaci stárnutí výrobků jsou zohledňovány poznatky z výzkumných prací. Provozní podmínky v českých JE jsou upřesňovány na základě vlastních výsledků monitoringu prostředí v různých lokalitách JE. Program řízeného stárnutí a zavedení metody průběžné kvalifikace kabelů, umožňuje určit reálnou životnost kabelů v různých lokalitách prostředí JE.

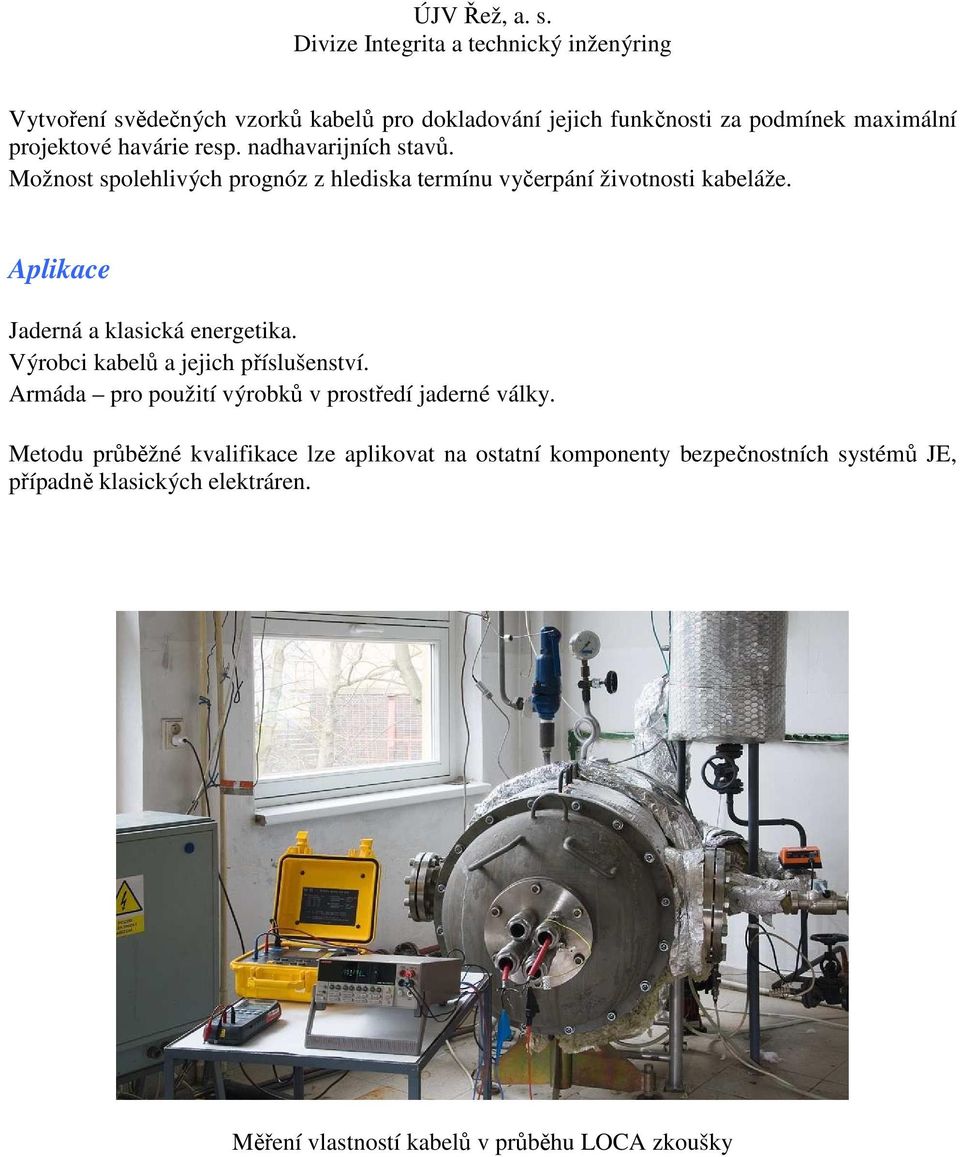

2 Vytvoření svědečných vzorků kabelů pro dokladování jejich funkčnosti za podmínek maximální projektové havárie resp. nadhavarijních stavů. Možnost spolehlivých prognóz z hlediska termínu vyčerpání životnosti kabeláže. Aplikace Jaderná a klasická energetika. Výrobci kabelů a jejich příslušenství. Armáda pro použití výrobků v prostředí jaderné války. Metodu průběžné kvalifikace lze aplikovat na ostatní komponenty bezpečnostních systémů JE, případně klasických elektráren. Měření vlastností kabelů v průběhu LOCA zkoušky

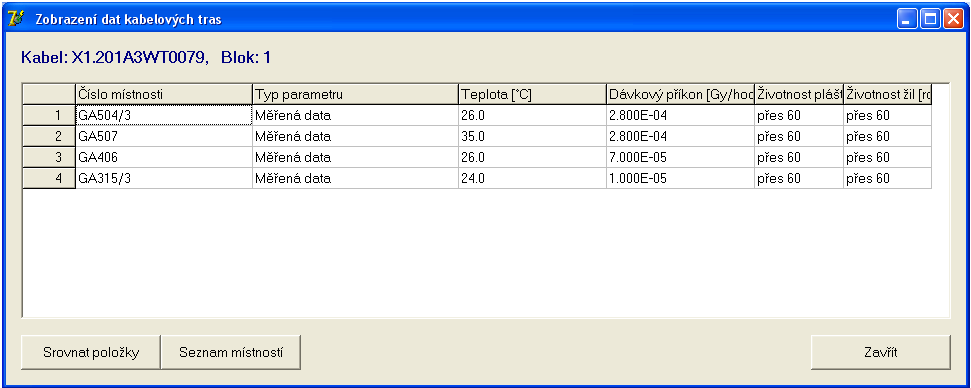

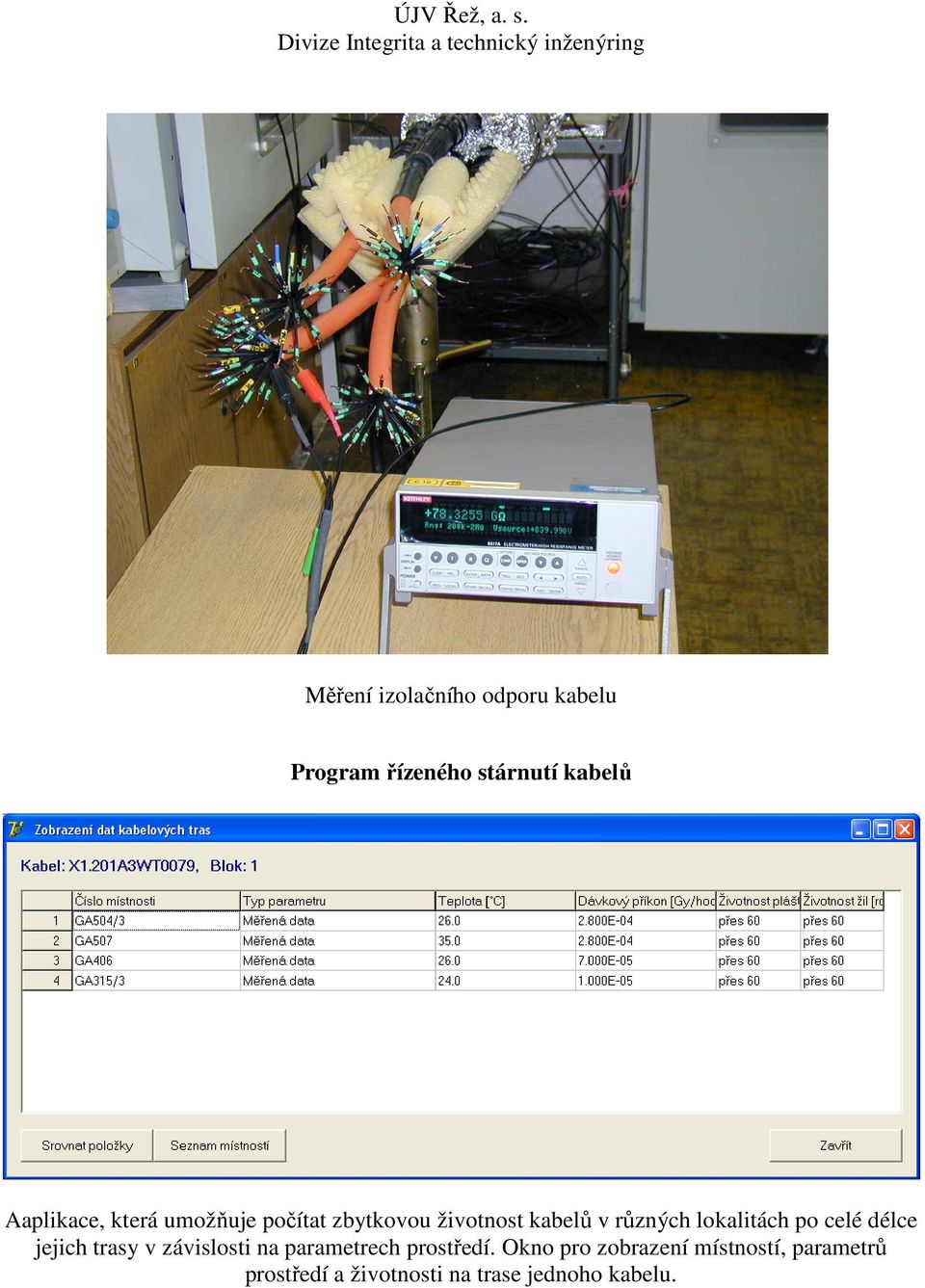

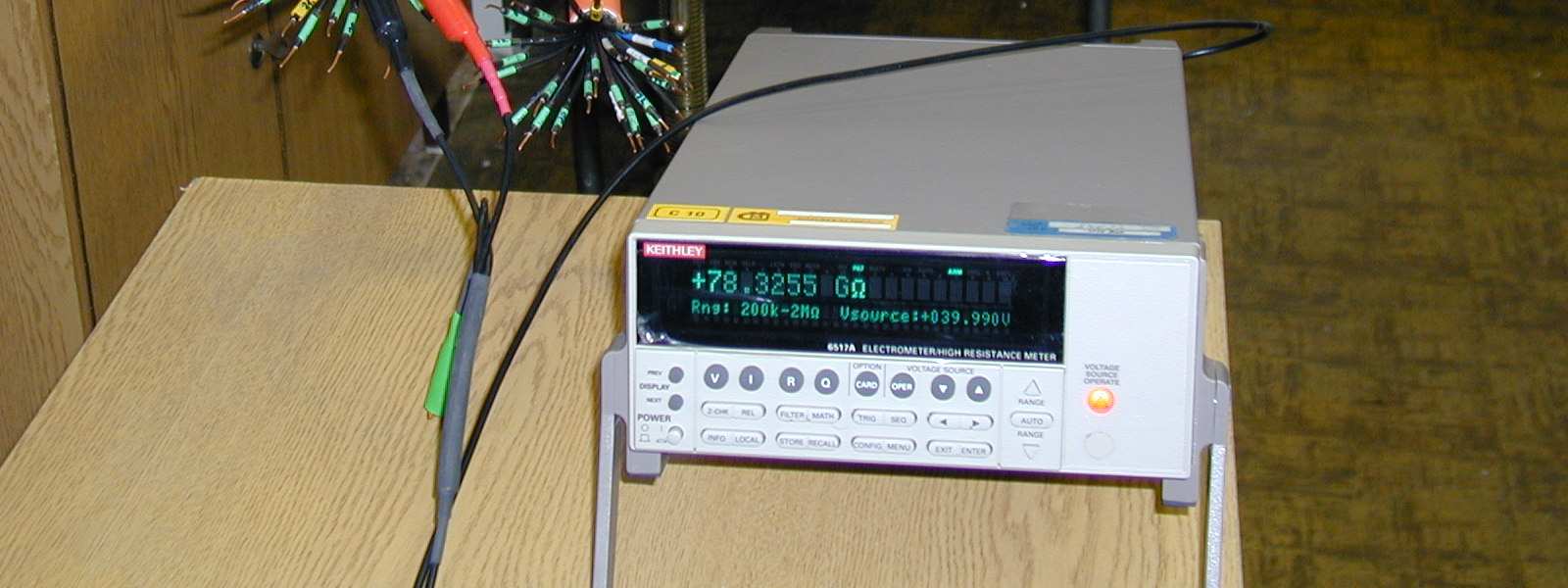

3 Měření izolačního odporu kabelu Program řízeného stárnutí kabelů Aaplikace, která umožňuje počítat zbytkovou životnost kabelů v různých lokalitách po celé délce jejich trasy v závislosti na parametrech prostředí. Okno pro zobrazení místností, parametrů prostředí a životnosti na trase jednoho kabelu.

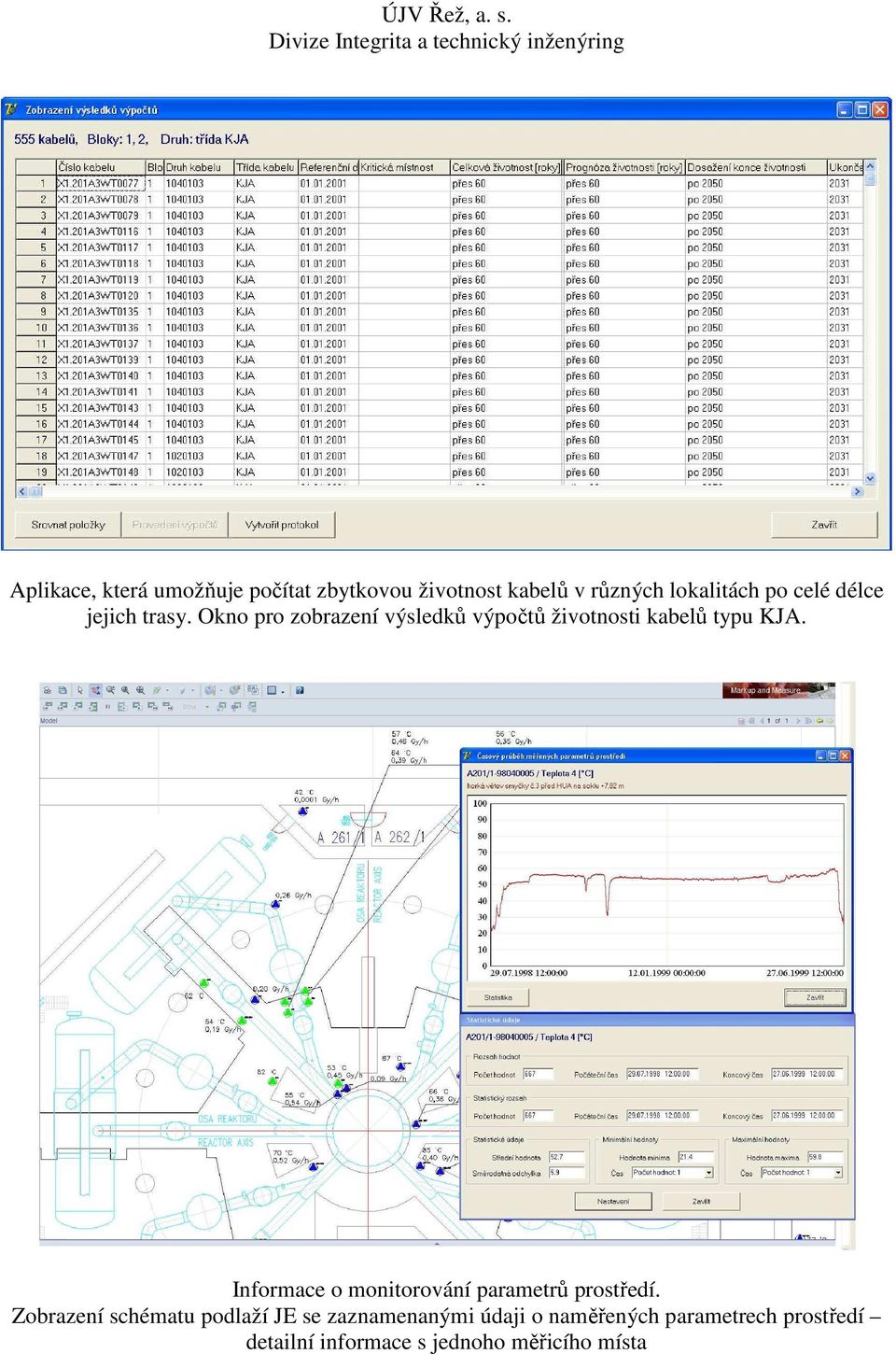

4 Aplikace, která umožňuje počítat zbytkovou životnost kabelů v různých lokalitách po celé délce jejich trasy. Okno pro zobrazení výsledků výpočtů životnosti kabelů typu KJA. Informace o monitorování parametrů prostředí. Zobrazení schématu podlaží JE se zaznamenanými údaji o naměřených parametrech prostředí detailní informace s jednoho měřicího místa

5 Fast neutrons: 1.8 x 10 2 n/cm 2.s TEMPERATURE ( C) Thermal neutrons: 2.1 x 10 3 n/cm 2.s Dose: Gy RELATIVE HUMIDITY (%) DATE Monitoring teploty, dávky a fluence neutronů v jedné lokalitě boxu parogenerátoru na JE Dukovany Kabelový depozit na JE Dukovany
