1 PASIVNÍ SOUČÁSTKY Ivo Malíř Střední škola, Havířov-Šumbark, Sýkorova 1/613, příspěvková organizace Tento výukový materiál byl zpracován v rámci akce EU peníze středním školám - OP VK 1.5. Výuková sada Elektronické obvody a výroba plošných spojů, DUM č. 03

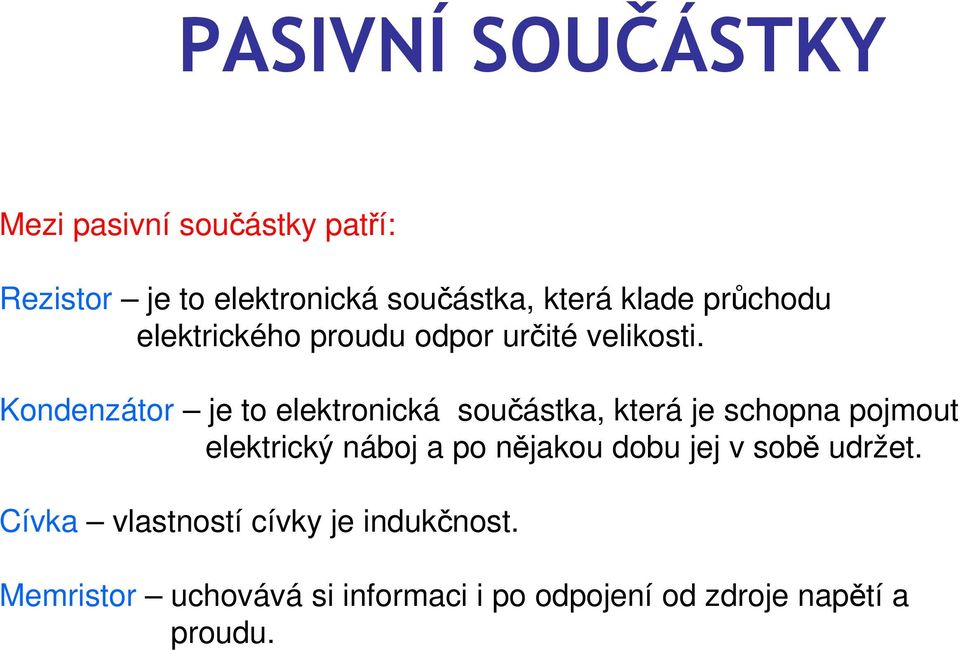

2 PASIVNÍ SOUČÁSTKY Mezi pasivní součástky patří: Rezistor je to elektronická součástka, která klade průchodu elektrického proudu odpor určité velikosti. Kondenzátor je to elektronická součástka, která je schopna pojmout elektrický náboj a po nějakou dobu jej v sobě udržet. Cívka vlastností cívky je indukčnost. Memristor uchovává si informaci i po odpojení od zdroje napětí a proudu.

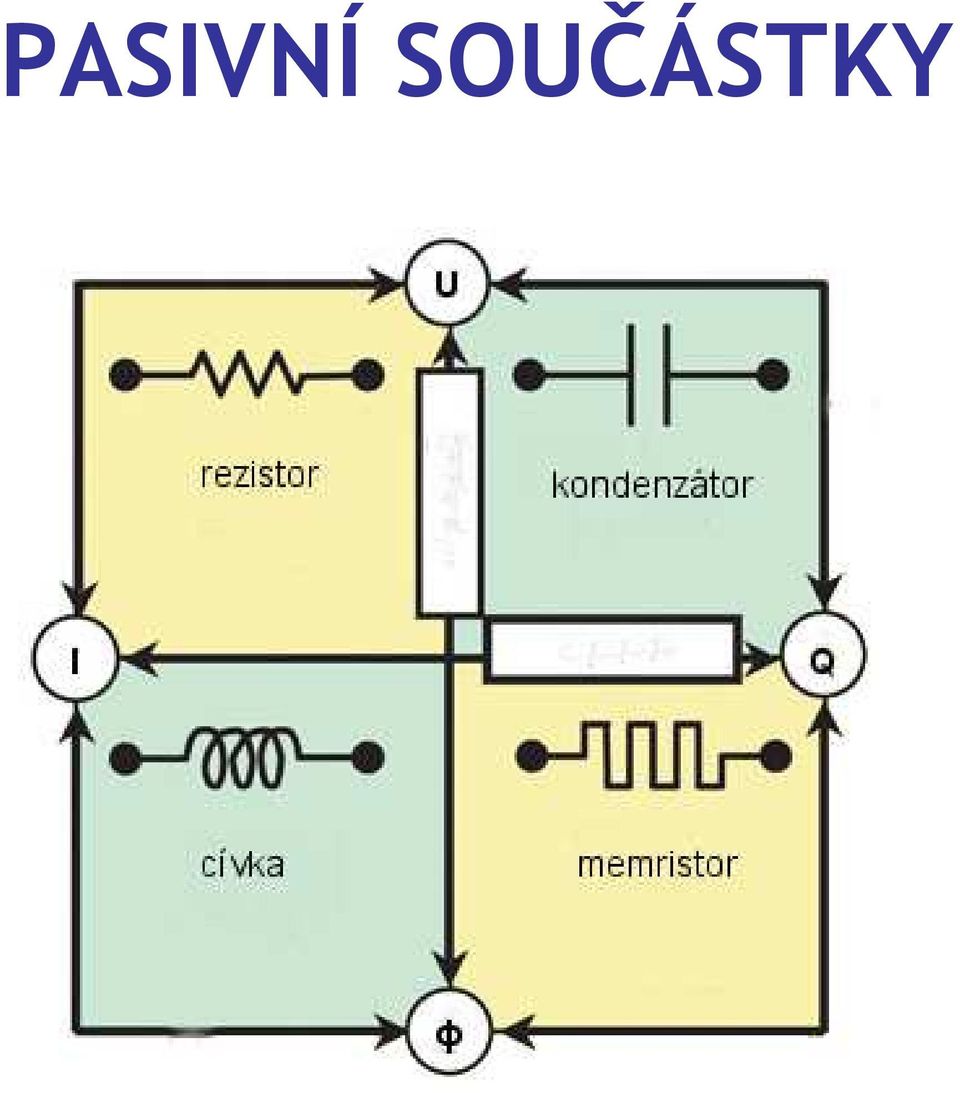

3 PASIVNÍ SOUČÁSTKY

4 REZISTORY Rezistor: označení R jednotka Ω schematická značka

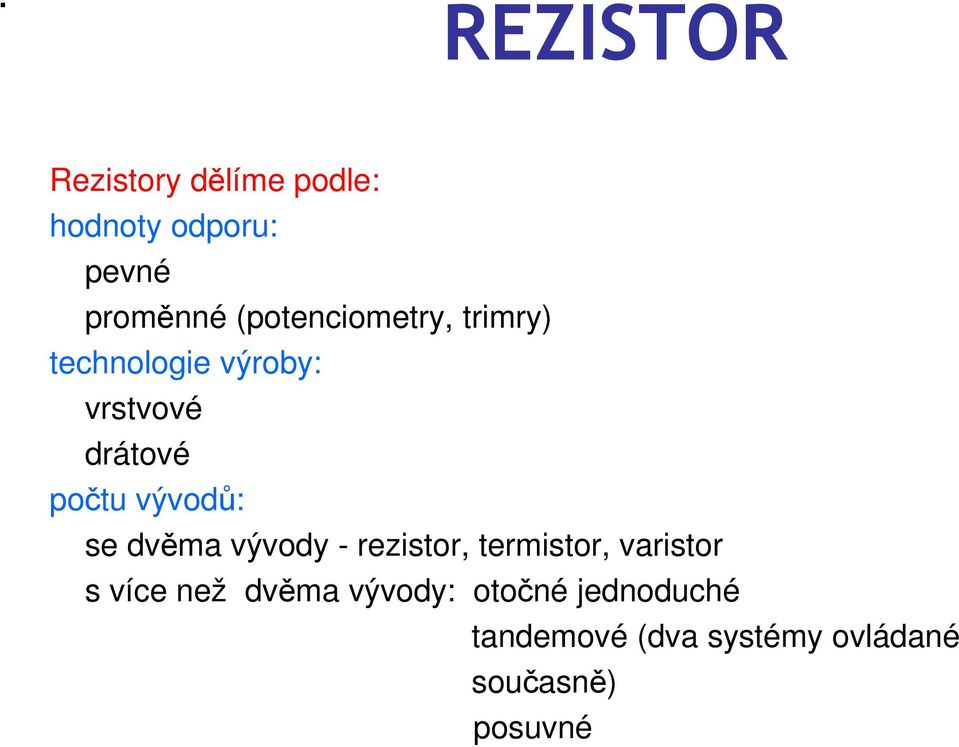

5 . REZISTOR Rezistory dělíme podle: hodnoty odporu: pevné proměnné (potenciometry, trimry) technologie výroby: vrstvové drátové počtu vývodů: se dvěma vývody - rezistor, termistor, varistor s více než dvěma vývody: otočné jednoduché tandemové (dva systémy ovládané současně) posuvné

6 REZISTOR drátové a vrstvové rezistory nastavitelný rezistor - trimr plynule nastavitelný rezistor - potenciometr

7 KONDENZÁTOR Kondenzátor: označení C jednotka F (Farad) schematická značka Jelikož jednotka 1F je příliš velká, v praxi se užívá jako základ jednotka 1pF(pikoFarad), tj F.

8 KONDENZÁTOR Kondenzátory rozdělujeme nejčastěji podle druhu použitého izolantu na: elektrolytické kondenzátory největší kapacity - µf, mf, jsou citlivé na přepólování a na překročení dovoleného jmenovitého napětí, keramické kondenzátory malé a střední kapacity nf, pf, jsou velmi kvalitní, stálé, dle tvaru mohou být terčíkové, destičkové, pro povrchovou montáž SMD, svitkové (slídové) jejich kapacita se pohybuje v hodnotách nf, dielektrikum tvoří kondenzátorový papír nebo slída, elektrody jsou tvořeny hliníkovou folií, vše je svinuto do válečku.

9 KONDENZÁTOR keramické kondenzátory slídové kondenzátory kondenzátory elektrolytické ladicí kondenzátor otočný (dielektrikem je vzduch)

10 CÍVKA Cívka: označení L jednotka 1H (Henry) schematická značka -

11 MEMRISTOR Schematická značka Jak funguje: Jestliže necháme memristorem procházet el. proud jedním nebo druhým směrem, bude se zmenšovat, nebo zvětšovat jeho odpor. Memristor se bude chovat jako rezistor. V případě přerušení průtoku proudu si memristor zapamatuje velikost odporu. Memristor bude zřejmě ještě dlouho nedostupný jako součástka, se kterou bude možno pracovat a využívat ji.

12 PASIVNÍ SOUČÁSTKY Vyjmenuj v současnosti používané pasivní elektronické součástky, nakresli jejich schematickou značku, označení a jednotku.

13 PASIVNÍ SOUČÁSTKY Vyjmenuj v současnosti používané pasivní elektronické součástky, nakresli jejich schematickou značku, označení a jednotku. Rezistor: označení R jednotka Ω schematická značka

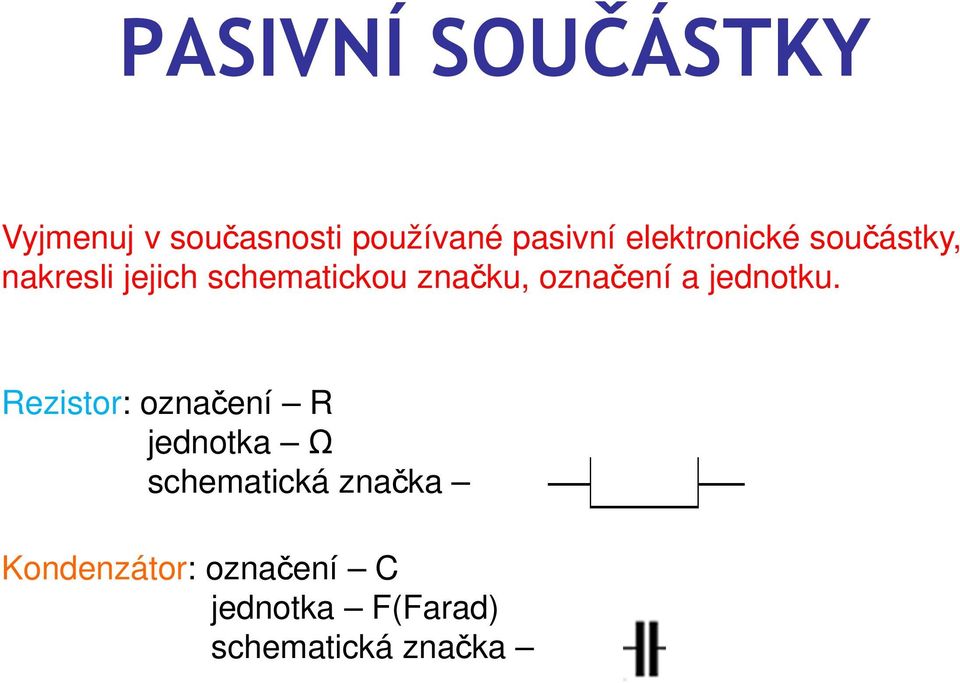

14 PASIVNÍ SOUČÁSTKY Vyjmenuj v současnosti používané pasivní elektronické součástky, nakresli jejich schematickou značku, označení a jednotku. Rezistor: označení R jednotka Ω schematická značka Kondenzátor: označení C jednotka F(Farad) schematická značka

15 PASIVNÍ SOUČÁSTKY Vyjmenuj v současnosti používané pasivní elektronické součástky, nakresli jejich schématickou značku, označení a jednotku. Rezistor: označení R jednotka Ω schematická značka Kondenzátor: označení C jednotka F(Farad) schematická značka Cívka: označení L jednotka 1H(Henry) schematická značka

16 POUŽITÁ LITERATURA 1. MALINA, Václav. Poznáváme elektroniku. 3. vyd. České Budějovice: KOPP, 2003, 222 s. ISBN Amatérské rádio: časopis pro elektroniky a amatéry. Praha: AMARO spol. s r. o., 1993, roč. 1993, A1,A2,A3,A4,A [online]. Copyright GM electronic, spol. s r. o., 2012 [cit ]. Dostupné z: VOJÁČEK, Antonín. [online]. [cit ]. Dostupné z:
