1 Číslo projektu Číslo materiálu Název školy Autor CZ.1.07/1.5.00/ VY_32_INOVACE_241_Konstrukční spoje_pwp Střední odborná škola a Střední odborné učiliště Česká Lípa, 28. října 2707, příspěvková organizace Martin Foreth Tematická oblast Konstrukční spoje Šablona č.5 Sada č.13 Téma Typ materiálu Ročník, obor Rohové přeplátování PowerPointová prezentace 1. ročník, truhlář Datum vytvoření Anotace Metodický pokyn Výklad nové látky Žáci získají informace o základních typech konstrukčních spojení dřeva. Výklad bude zaměřen převážně na pracovní úkony vedoucí ke zhotovení určitých druhů spojů v hodinách odborného výcviku. Řešení je v PwP. Na prezentaci navazuje pracovní list. Prezentace je určena jako výklad do hodiny i jako materiál k samostudiu Pokud není uvedeno jinak, použitý materiál je z vlastních zdrojů autora/autorky

2 Konstrukční spoje - Rohové přeplátování STŘEDNÍ ODBORNÁ ŠKOLA a STŘEDNÍ ODBORNÉ UČILIŠTĚ Česká Lípa, 28. října 2707, příspěvková organizace

3 KONSTRUKČNÍ SPOJOVÁNÍ Dřevěné součásti a dílce se spojují na větší konstrukční celky pomocí spojovacích prostředků a různých spojů. Spojování materiálů patří k nejdůležitějším pracovním operacím. Pevnost a tuhost jednotlivých spojů se ve značné míře podílí na funkčních vlastnostech hotového výrobku. Proto se kvalitě všech druhů konstrukčních spojů věnuje velká pozornost. Druh spoje se volí podle funkce předmětu a podle vlastností použitého materiálu.

4 KONSTRUKČNÍ SPOJOVÁNÍ Spoje mohou být : ROZEBÍRATELNÉ NEROZEBÍRATELNÉ Spoje mohou být provedeny : KOVOVÝMI A DŘEVĚNÝMI SPOJOVACÍMI PROSTŘEDKY A SPOJOVACÍMI PROSTŘEDKY Z PLASTICKÝCH HMOT hřebíky, spony, vruty, šrouby, kolíky LEPENÍM lepidla přírodní a syntetická KONSTRUKČNÍMI SPOJI ty tvoří podstatnou část výrobku, účelem je pevnost a funkčnost

5 Co budeme potřebovat??? Úhelník Tužka Pilka čepovka Dláto hraněné Palička Dřevěné vlysy

6 Toto spojení nejlépe poslouží tam, kde je zapotřebí spojit dva díly dřeva v rohu Používá se u rámů, které se budou plášťovat, případně budou kryté dekorací

7 Jedná se o spoj méně používaný vzhledem k nižší pevnosti a stabilitě Proto tento spoj vždy lepíme, a také často zajišťuje hřebíky či vruty

8 Jako první provedeme na čelních koncích narýsování přímek v polovině tloušťky materiálu Jako pomůcku si označíme odpadový materiál

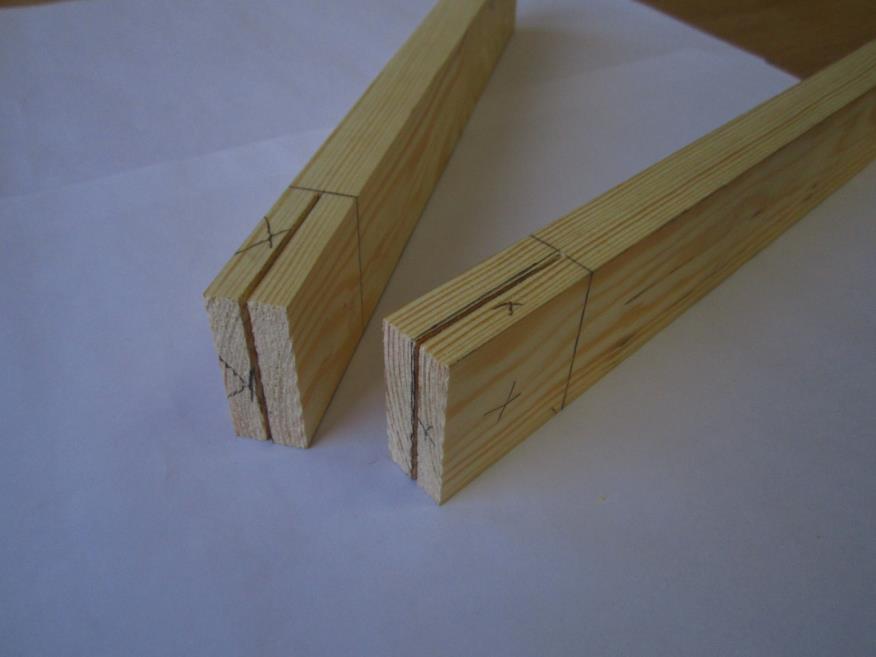

9 Vyznačené poloviny tloušťky se odříznou pilou Řez se vede z té strany narýsované čáry, která bude odstraněna, říkáme tomu - OD RYSKY -

10 Z plochy materiálu provedeme také zaříznutí podle narýsované šířky, kdy opět vedeme pilu z té strany, která bude odstraněna Po odříznutí vlysy vypadají takto

11 Po odříznutí určených částí provedeme zkoušku přesnosti V případě nepřesnosti připasujeme připilováním ploch pilníkem nebo seříznutím plochy dlátem

12 Při spojování rámů se vlysy přiloží odříznutými částmi přes sebe a slepí se Z důvodu malé pevnosti spoj zajistíme hřebíky Obvykle se použijí 4 ks

13 Pro práci dodržujeme tyto bezpečnostní zásady Před začátkem zkontrolujeme stav nářadí a pomůcek Používáme nářadí a pomůcky vždy nepoškozené a správně naostřené Při opracovávání si materiál upínáme k tomu účelu určenými pomůckami Na pracovním stole, a v jeho okolí udržujeme pořádek Používáme určené osobní ochranné pomůcky Nenosíme prsteny, náramky, hodinky a řetízky

14 POUŽITÁ LITERATURA Technologie truhlářské práce Miroslav Novotný, Ing. Josef Kulhánek a PhDr. Jan Liška, Praha 2012 Konstrukce nábytku František Buben, Jan Kouřil, Praha 1950 Fotografie z vlastního zdroje
