3 Úvod Výukový materiál se zabývá nosnými hřídelemi a možnostmi jejich uložení. Za výkladem jsou k dané problematice zařazeny kontrolní otázky. Ucelený výukový materiál postihuje oblast základních částí strojů a strojních zařízení. Materiál je určen žákům zejména prvních ročníků strojírenských a se strojírenstvím souvisejících oborů ukončených závěrečnou zkouškou, kde je zapotřebí nabýt znalostí o stavbě strojů a jejich základních konstrukčních prvcích. Stejně tak je možné materiál využít u takovýchto oborů ukončených maturitní zkouškou. Lze ho využívat v předmětech zabývajících se základy strojírenství, jako jsou Strojnictví, Části strojů a mechanismy, Strojírenství nebo Stroje a zařízení, v oborech Mechanik opravář motorových vozidel ( H/01), Autotronik (39-41-L/01), Autoelektrikář (26-57-H/01), Karosář (23-55-H/02), Strojník (23-65-H/01), Klempíř (23-55-H/01), Provozní technika (23-43-L/51) apod. 3

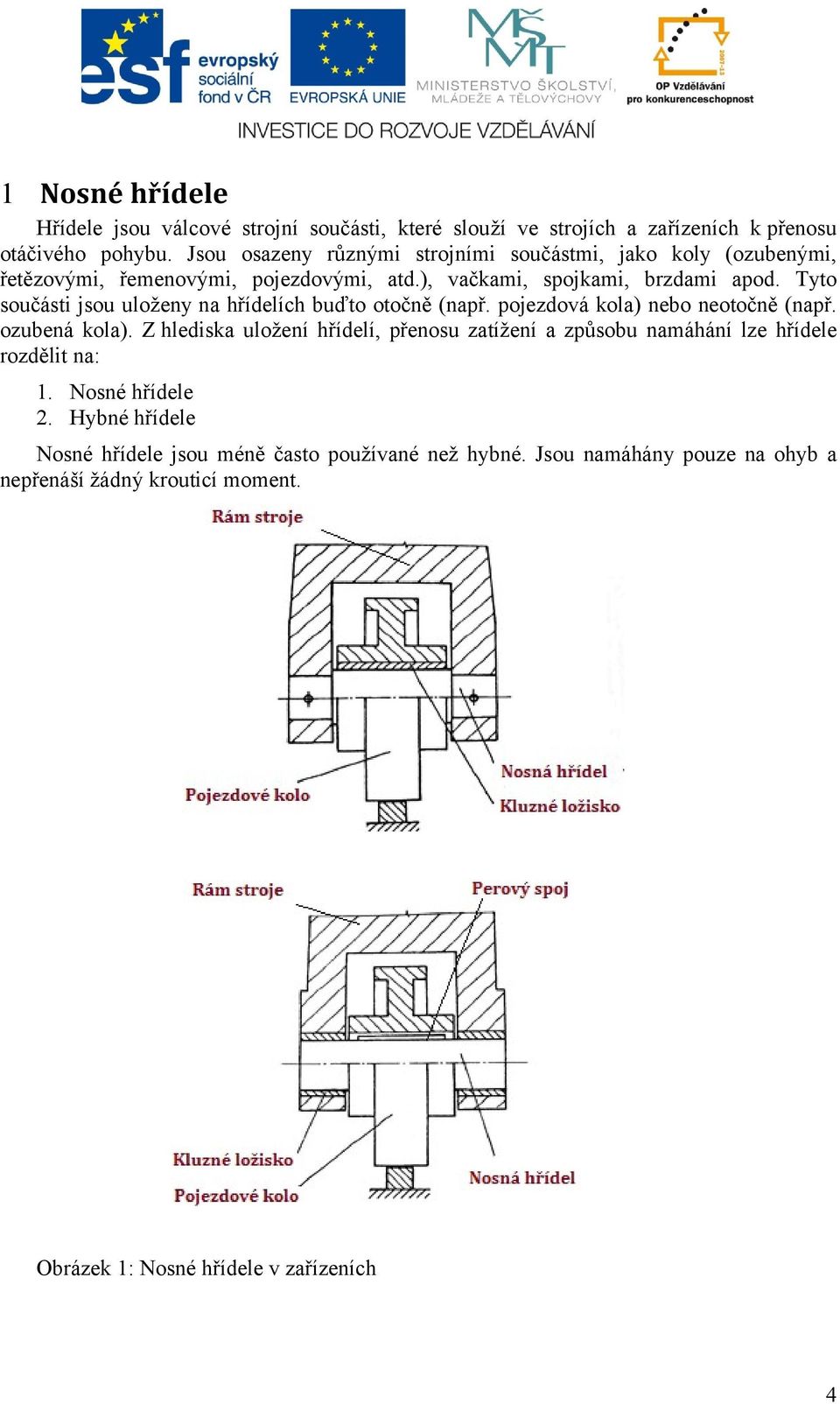

4 1 Nosné hřídele Hřídele jsou válcové strojní součásti, které slouží ve strojích a zařízeních k přenosu otáčivého pohybu. Jsou osazeny různými strojními součástmi, jako koly (ozubenými, řetězovými, řemenovými, pojezdovými, atd.), vačkami, spojkami, brzdami apod. Tyto součásti jsou uloženy na hřídelích buďto otočně (např. pojezdová kola) nebo neotočně (např. ozubená kola). Z hlediska uložení hřídelí, přenosu zatížení a způsobu namáhání lze hřídele rozdělit na: 1. Nosné hřídele 2. Hybné hřídele Nosné hřídele jsou méně často používané než hybné. Jsou namáhány pouze na ohyb a nepřenáší žádný krouticí moment. Obrázek 1: Nosné hřídele v zařízeních 4

5 1.1 Uložení hřídelí Nosné hřídele mohou být v zařízení uloženy otočně nebo neotočně. Pro neotočné uložení se využívají nejčastěji svěrné spoje se šrouby, případně spoje tlakové, drážkové, příp. jiné. Obrázek 2: Uložení nosné hřídele Pro otočné uložení nosných i hybných hřídelí se používají kluzná nebo valivá ložiska. Volba druhů i konkrétních typů ložisek závisí pak na směru zatížení, jeho velikosti, otáčkách hřídele, tuhosti uložení, na schopnosti tlumit chvění a dalších vnějších činitelích. Hřídele se ukládají minimálně do dvou ložisek. Pro zvýšení celkové tuhosti systému hřídel ložiska, se hřídele ukládají do tří i více ložisek, a to zejména hřídele, jejichž průřez je výrazně menší než jejich délka (štíhlé hřídele). Nejvyužívanějším případem uložení nosných hřídelí je neotočné uložení hřídelí v rámu stroje a na nich otočně uloženy kola (typickým případem jsou pojezdová kola dopravních prostředků). Pro neotočné uložení se využívají nejčastěji svěrné spoje se šrouby, případně spoje tlakové, drážkové a jiné. Obrázek 3: Uložení pojezdových kol 5

6 1.2 Otázky ke kapitole 1. Jak rozeznáme hřídele a k čemu jsou určeny? 2. Jaké strojní prvky mohou hřídele nést? 3. Co jsou to nosné hřídele? 4. Jak je realizováno otočné uložení nosných hřídelí? 5. Jak je realizováno neotočné uložení nosných hřídelí? 6. Jaké znáte použití nosných hřídelí? 6

7 2 Doporučená literatura 1. Leinveber, J., Řasa. J., Vávra. P. Strojnické tabulky. Praha: Scientia spol. s r. o., ISBN Kříž, R., Stavba a provoz strojů I, Části strojů. Praha: SNTL, Křiž, R., Strojní součásti I. Praha: SNTL, Mičkal, Karel. Strojnictví- Časti strojů. Praha: Sobotáles, ISBN
