POPIS STÁVAJÍCÍHO TERMOVIZNÍHO SYSTÉMU A KAMEROVÉHO SYSTÉMU PRO SLEDOVÁNÍ TECHOLOGICKÝCH CELKŮ.

Transkript

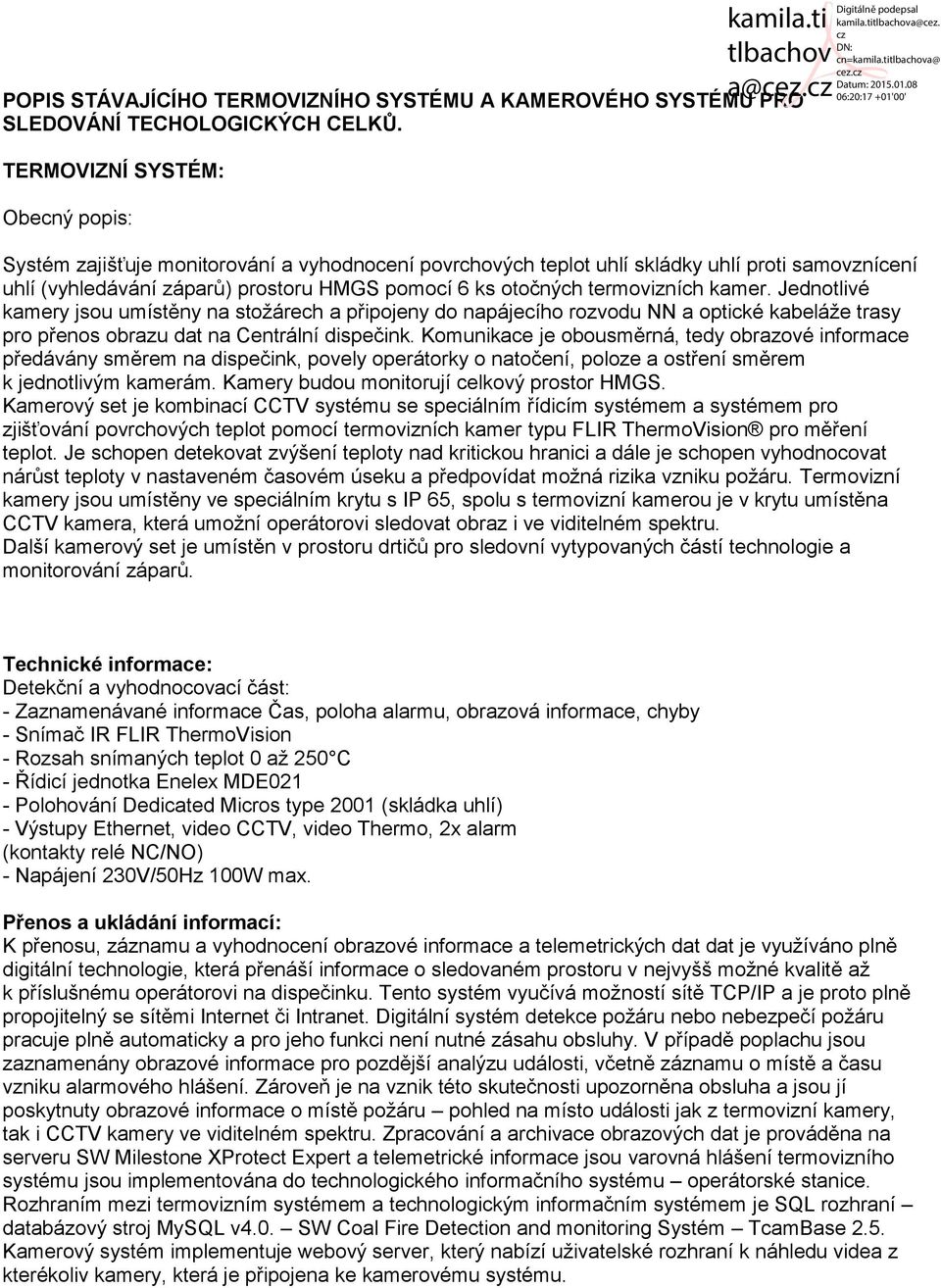

1 POPIS STÁVAJÍCÍHO TERMOVIZNÍHO SYSTÉMU A KAMEROVÉHO SYSTÉMU PRO SLEDOVÁNÍ TECHOLOGICKÝCH CELKŮ. TERMOVIZNÍ SYSTÉM: Obecný popis: Systém zajišťuje monitorování a vyhodnocení povrchových teplot uhlí skládky uhlí proti samovznícení uhlí (vyhledávání záparů) prostoru HMGS pomocí 6 ks otočných termovizních kamer. Jednotlivé kamery jsou umístěny na stožárech a připojeny do napájecího rozvodu NN a optické kabeláže trasy pro přenos obrazu dat na Centrální dispečink. Komunikace je obousměrná, tedy obrazové informace předávány směrem na dispečink, povely operátorky o natočení, poloze a ostření směrem k jednotlivým kamerám. Kamery budou monitorují celkový prostor HMGS. Kamerový set je kombinací CCTV systému se speciálním řídicím systémem a systémem pro zjišťování povrchových teplot pomocí termovizních kamer typu FLIR ThermoVision pro měření teplot. Je schopen detekovat zvýšení teploty nad kritickou hranici a dále je schopen vyhodnocovat nárůst teploty v nastaveném časovém úseku a předpovídat možná rizika vzniku požáru. Termovizní kamery jsou umístěny ve speciálním krytu s IP 65, spolu s termovizní kamerou je v krytu umístěna CCTV kamera, která umožní operátorovi sledovat obraz i ve viditelném spektru. Další kamerový set je umístěn v prostoru drtičů pro sledovní vytypovaných částí technologie a monitorování záparů. Technické informace: Detekční a vyhodnocovací část: - Zaznamenávané informace Čas, poloha alarmu, obrazová informace, chyby - Snímač IR FLIR ThermoVision - Rozsah snímaných teplot 0 až 50 C - Řídicí jednotka Enelex MDE01 - Polohování Dedicated Micros type 001 (skládka uhlí) - Výstupy Ethernet, CCTV, Thermo, x alarm (kontakty relé NC/NO) - Napájení 0V/50Hz 100W max. Přenos a ukládání informací: K přenosu, záznamu a vyhodnocení obrazové informace a telemetrických dat dat je využíváno plně digitální technologie, která přenáší informace o sledovaném prostoru v nejvyšš možné kvalitě až k příslušnému operátorovi na dispečinku. Tento systém vyučívá možností sítě TCP/IP a je proto plně propojitelný se sítěmi Internet či Intranet. Digitální systém detekce požáru nebo nebezpečí požáru pracuje plně automaticky a pro jeho funkci není nutné zásahu obsluhy. V případě poplachu jsou zaznamenány obrazové informace pro pozdější analýzu události, včetně záznamu o místě a času vzniku alarmového hlášení. Zároveň je na vznik této skutečnosti upozorněna obsluha a jsou jí poskytnuty obrazové informace o místě požáru pohled na místo události jak z termovizní kamery, tak i CCTV kamery ve viditelném spektru. Zpracování a archivace obrazových dat je prováděna na serveru SW Milestone XProtect Expert a telemetrické informace jsou varovná hlášení termovizního systému jsou implementována do technologického informačního systému operátorské stanice. Rozhraním mezi termovizním systémem a technologickým informačním systémem je SQL rozhraní databázový stroj MySQL v4.0. SW Coal Fire Detection and monitoring Systém TcamBase.5. Kamerový systém implementuje webový server, který nabízí uživatelské rozhraní k náhledu videa z kterékoliv kamery, která je připojena ke kamerovému systému.

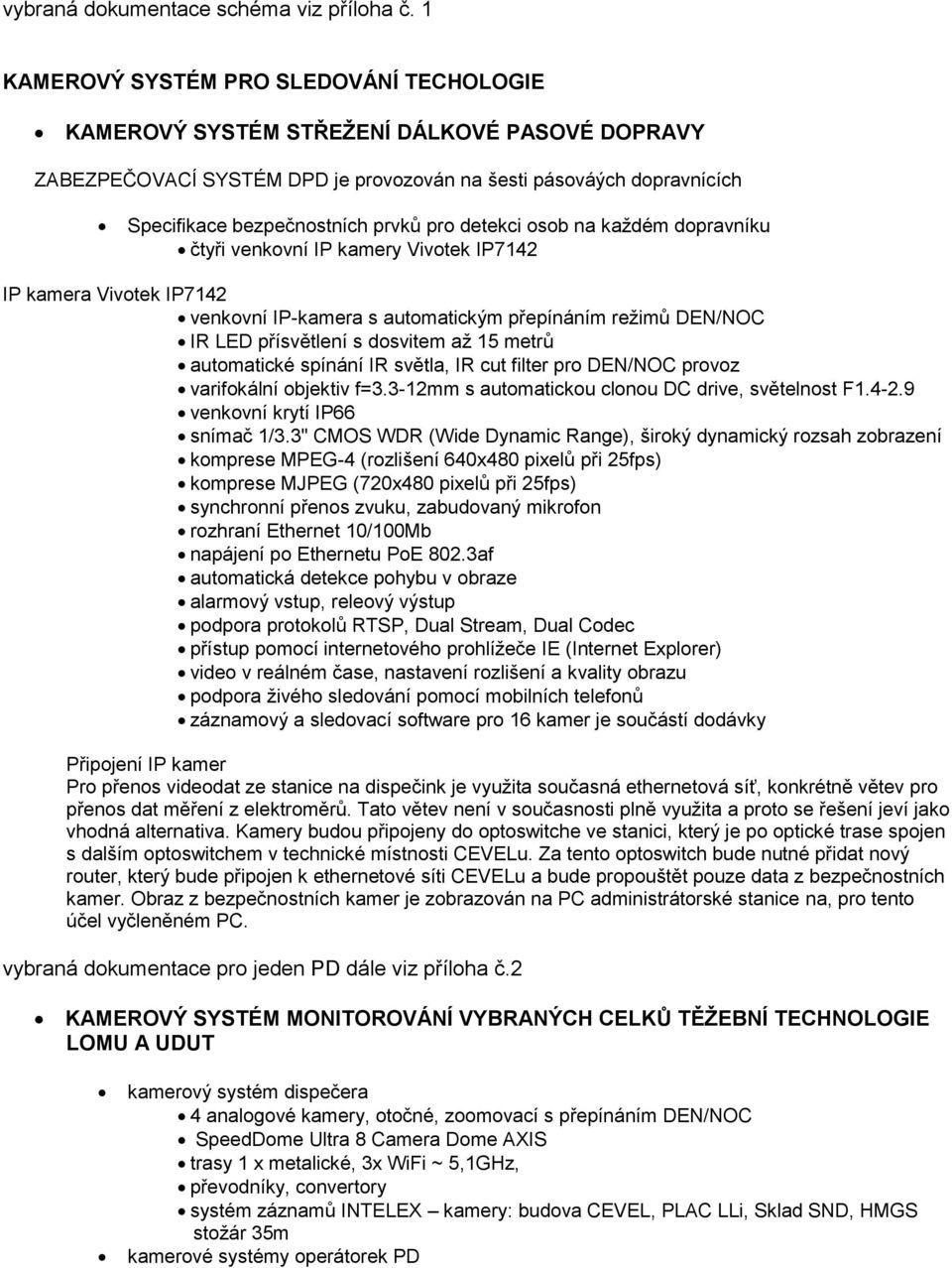

2 vybraná dokumentace schéma viz příloha č. 1 KAMEROVÝ SYSTÉM PRO SLEDOVÁNÍ TECHOLOGIE KAMEROVÝ SYSTÉM STŘEŽENÍ DÁLKOVÉ PASOVÉ DOPRAVY ZABEZPEČOVACÍ SYSTÉM DPD je provozován na šesti pásováých dopravnících Specifikace bezpečnostních prvků pro detekci osob na každém dopravníku čtyři venkovní IP kamery IP7 IP kamera IP7 venkovní IP-kamera s automatickým přepínáním režimů DEN/NOC IR LED přísvětlení s dosvitem až 15 metrů automatické spínání IR světla, IR cut filter pro DEN/NOC provoz varifokální objektiv f=.-1mm s automatickou clonou DC drive, světelnost F venkovní krytí IP66 snímač 1/." CMOS WDR (Wide Dynamic Range), široký dynamický rozsah zobrazení komprese MPEG-4 (rozlišení 640x480 pixelů při 5fps) komprese MJPEG (70x480 pixelů při 5fps) synchronní přenos zvuku, zabudovaný mikrofon rozhraní Ethernet 10/100Mb napájení po Ethernetu PoE 80.af automatická detekce pohybu v obraze alarmový vstup, releový výstup podpora protokolů RTSP, Dual Stream, Dual Codec přístup pomocí internetového prohlížeče IE (Internet Explorer) v reálném čase, nastavení rozlišení a kvality obrazu podpora živého sledování pomocí mobilních telefonů záznamový a sledovací software pro 16 kamer je součástí dodávky Připojení IP kamer Pro přenos dat ze stanice na dispečink je využita současná ethernetová síť, konkrétně větev pro přenos dat měření z elektroměrů. Tato větev není v současnosti plně využita a proto se řešení jeví jako vhodná alternativa. Kamery budou připojeny do optoswitche ve stanici, který je po optické trase spojen s dalším optoswitchem v technické místnosti CEVELu. Za tento optoswitch bude nutné přidat nový router, který bude připojen k ethernetové síti CEVELu a bude propouštět pouze data z bezpečnostních kamer. Obraz z bezpečnostních kamer je zobrazován na PC administrátorské stanice na, pro tento účel vyčleněném PC. vybraná dokumentace pro jeden PD dále viz příloha č. KAMEROVÝ SYSTÉM MONITOROVÁNÍ VYBRANÝCH CELKŮ TĚŽEBNÍ TECHNOLOGIE LOMU A UDUT kamerový systém dispečera 4 analogové kamery, otočné, zoomovací s přepínáním DEN/NOC SpeedDome Ultra 8 Camera Dome AXIS trasy 1 x metalické, x WiFi ~ 5,1GHz, převodníky, convertory systém záznamů INTELEX kamery: budova CEVEL, PLAC LLi, Sklad SND, HMGS stožár 5m kamerové systémy operátorek PD

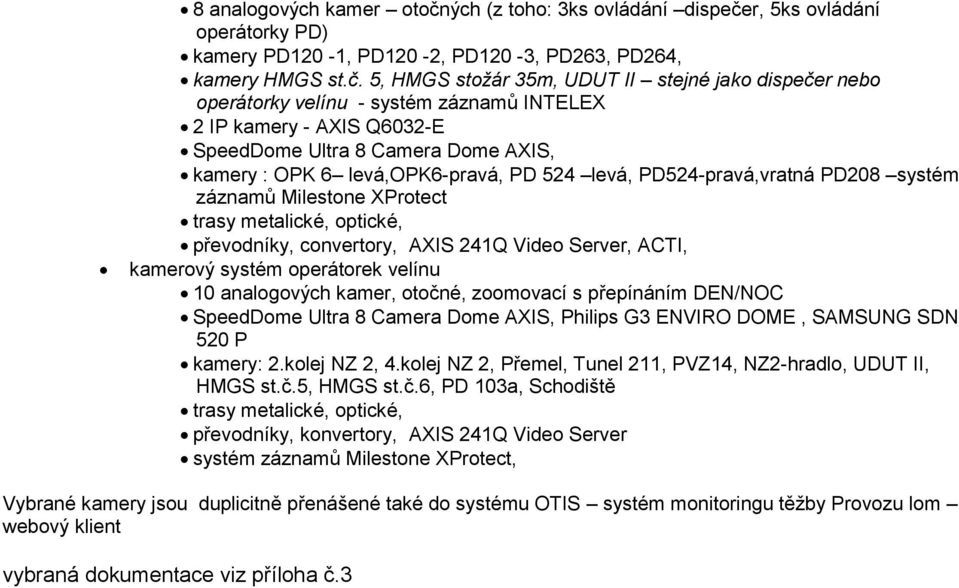

3 8 analogových kamer otočných (z toho: ks ovládání dispečer, 5ks ovládání operátorky PD) kamery PD10-1, PD10 -, PD10 -, PD6, PD64, kamery HMGS st.č. 5, HMGS stožár 5m, UDUT II stejné jako dispečer nebo operátorky velínu - systém záznamů INTELEX IP kamery - AXIS Q60-E SpeedDome Ultra 8 Camera Dome AXIS, kamery : OPK 6 levá,opk6-pravá, PD 54 levá, PD54-pravá,vratná PD08 systém záznamů Milestone XProtect trasy metalické, optické, převodníky, convertory, AXIS 41Q Video Server, ACTI, kamerový systém operátorek velínu 10 analogových kamer, otočné, zoomovací s přepínáním DEN/NOC SpeedDome Ultra 8 Camera Dome AXIS, Philips G ENVIRO DOME, SAMSUNG SDN 50 P kamery:.kolej NZ, 4.kolej NZ, Přemel, Tunel, PVZ, NZ-hradlo, UDUT II, HMGS st.č.5, HMGS st.č.6, PD 10a, Schodiště trasy metalické, optické, převodníky, konvertory, AXIS 41Q Video Server systém záznamů Milestone XProtect, Vybrané kamery jsou duplicitně přenášené také do systému OTIS systém monitoringu těžby Provozu lom webový klient vybraná dokumentace viz příloha č.

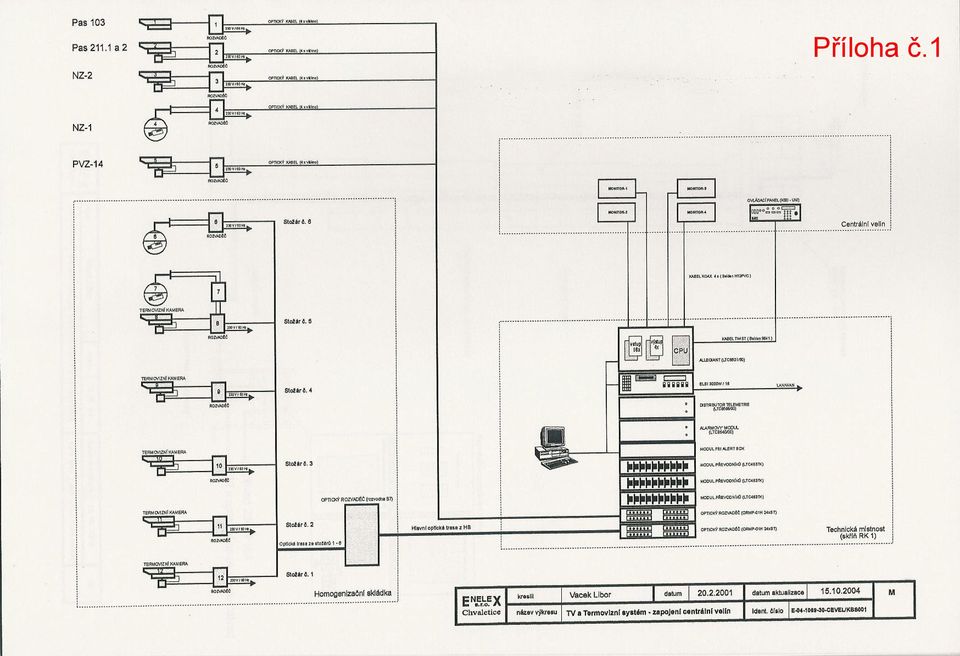

4 Příloha č.1

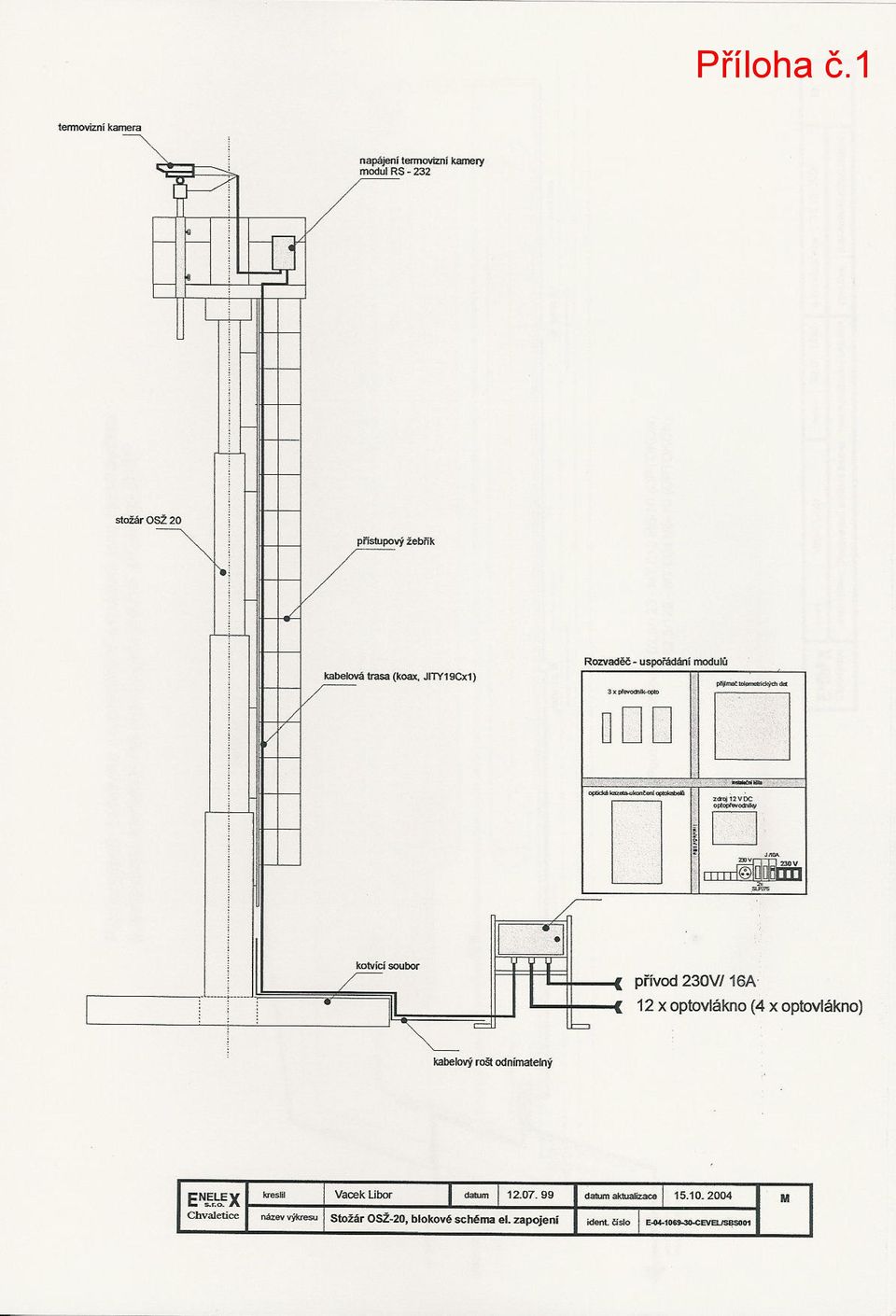

5 Příloha č.1

6 Příloha č.1

7 Příloha č.1

8 Příloha č HL VÝSTRAŽNÝ MAJÁK S AKUSTICKOU SIGNALIZACÍ BL-06-4-HW-AA-G-B-RFC ELCO -HL1 GREEN ODJIŠTENO x1 x -HL BLUE ZAJIŠTĚNO x1 x -HL RED MAJÁK x1 x -H ALARM x1 x -SQ1 RK15 DT RISCO -SQ -SQ -SQ4 ALARM RK15 DT ALARM RK15 DT ALARM RK15 DT ALARM RISCO RISCO RISCO 1V 1V 1V 1V + - DUÁLNÍ + - DUÁLNÍ + - DUÁLNÍ + - DETEKTOR DETEKTOR DETEKTOR DUÁLNÍ DETEKTOR -WA ANTÉNA PRO GPRS MX-HL WS WS -WS4 -WS5 4 -WS8 H1000 KOAX 50ohm -FF1 IP7 -FF IP7 -FF IP7 -FF4 IP7 4x IP KAMERY -WS7.1 -WS7. -WS7. -WS7.4 -WS1 JZ-600-Y-CY 7G0,5mm² RE1 -U1 SPIDER8TX HIRSCHMAN SWITCH 8 PORTŮ X K /.7 1 -U POE-400 PLANET INJEKTOR PRO NAPÁJENÍ IP KAMER -KA /.7 1 -X4 1 -X 8 9 -KA4 4VDC A FINDER ALARM SQ1 -KA4 /.5 -X4 4 -X 10 A -KA5 4V DC FINDER ALARM SQ -KA5 /.6 -X X 1 1 -KA6 4V DC A FINDER ALARM SQ -KA6 /.7 -X X 15 -SQ1. FR90 -KA7 4V DC A FINDER ALARM SQ4 1 -KA7 /.8 -SQ1. FR90 1 -WS6 UTP Stávající switch v RM / / - H07V-K 1,5 4V DC -WT9 UTP PATCH CABELCAT 6 4V DC -X -FX 0,5A 7 -FX 0,5A -FX4 0,5A 1V DC -U MOXA UC-7408-LX H07V-K 1,5 DI: GND DO: LAN 1 LAN -GU /. *1) 4 -KA8 / V+ V- -K 4V DC FINDER SVĚTELNÁ SIGNALIZACE P8 P7 A P6 P5 P4 A -KA 4V DC FINDER AKUSTICKÁ SIGNALIZACE P P P1 -U4 PŘÍDAVNÝ MODUL DO: GND GND -KA8 4V DC FINDER CHOD PD A -X 16 -X 17 -WS9 Chod PD 1 -GU /.6 UB10.4 PULS DC-UPS V IN -X 1 1V BAT 4V OUT 1V DC H07V-K, V IN 1V OUT -GU4 CD5.11 PULS DC-DC KONVERTOR 4/1V -W CGU 04 CONEL GPRS MODEM + - P1 RS -CR1 Čtečka karet Mifare/DESfire RS -GU LC-X110 PANASONIC + - 1V BATERY MODULE 1 Změna *1) POMOCNÉ KONTAKTY -4...BUFFERING (ZÁLOŽNÍ NAPÁJENÍ) REPLACE BATTERY (VÝMĚNA BATERIE) Datum Jméno Datum Zpracoval Ing. Jaroš Zabezpečovací systém DPD na DNT/LOM PD 1 /.5 Rozvaděč RE1 Obvodové schéma /.6 1 /. 1 /.4 /.7 RZK Zkontroloval Ing. Vilímský Schválil Ing. Vrána J/ZS1 + /.6 /.8 = EFS101

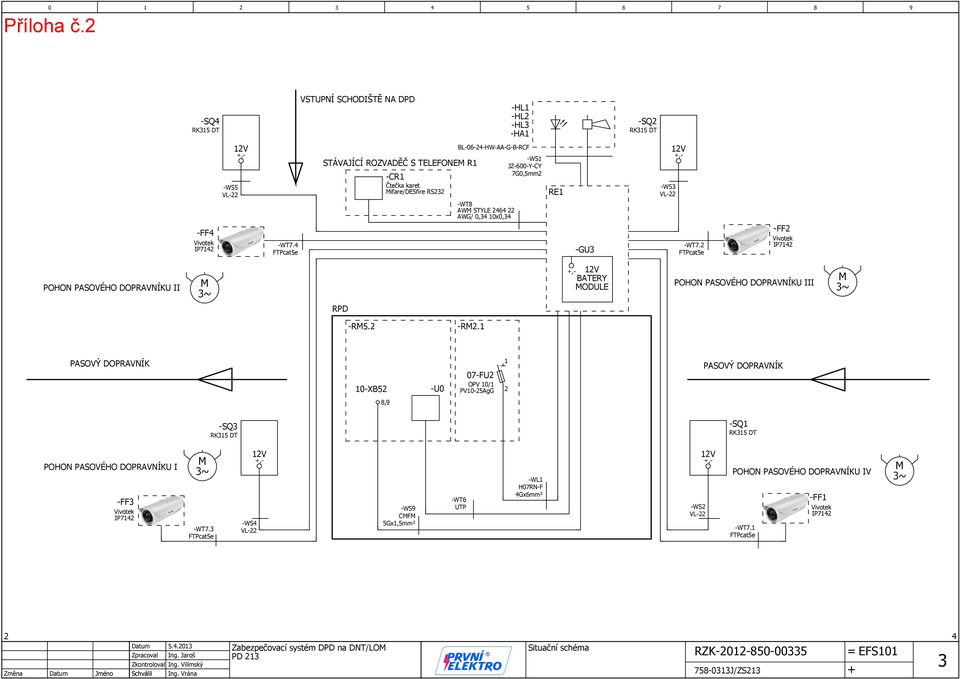

9 Příloha č SQ4 RK15 DT VSTUPNÍ SCHODIŠTĚ NA DPD -HL1 -HL -HL -H -SQ RK15 DT -FF4 IP7 -WS5 1V +,- -WT7.4 STÁVAJÍCÍ ROZVADĚČ S TELEFONEM R1 -CR1 Čtečka karet Mifare/DESfire RS BL-06-4-HW-AA-G-B-RCF -WT8 AWM STYLE 464 AWG/ 0,4 10x0,4 -WS1 JZ-600-Y-CY 7G0,5mm RE1 -GU -WS 1V +,- -WT7. -FF IP7 POHON PASOVÉHO DOPRAVNÍKU II ~ M +,- 1V BATERY MODULE POHON PASOVÉHO DOPRAVNÍKU III ~ M RPD -RM5. -RM.1 PASOVÝ DOPRAVNÍK 10-XB5 -U0 07-FU OPV 10/1 PV10-5AgG 1 PASOVÝ DOPRAVNÍK 8,9 -SQ RK15 DT -SQ1 RK15 DT POHON PASOVÉHO DOPRAVNÍKU I -FF IP7 ~ M -WT7. -WS4 1V +,- -WS9 CMFM 5Gx1,5mm² -WT6 UTP -WL1 H07RN-F 4Gx6mm² -WS 1V +,- POHON PASOVÉHO DOPRAVNÍKU IV -WT7.1 -FF1 IP7 ~ M Změna Datum Jméno Datum Zpracoval Ing. Jaroš Zabezpečovací systém DPD na DNT/LOM PD 1 Situační schéma RZK Zkontroloval Ing. Vilímský Schválil Ing. Vrána J/ZS1 + = EFS101 4

10 Příloha č.

11 Příloha č. Sypárna. kolej Sypárna 4. kolej Velín ÚDUT 1. Hradlo ÚDUT Schodištì Pøemel ÚDUT 1. Pas PD Skládka sto ár è. PVZ Sto ár 5m Hradlo ÚDUT Pas PD 10 Výbìr kamer z monitoru " na CEVELU Skládka sto ár è. Pøemel Monitor " Barco VGA/CVBS Klientský PC CEVEL switch 16-port 5-port Klientský PC BARCO Klávesnice Myš ÚDUT 1. Server 1. Skládka sto ár è. Rozvadìè 1 server 4-port Technická místnost Rozvadìè Sto ár 5m PAS PD 10 I III II IV Monitor 15" Pøemel Rozvadìè switch 16-port PC server PC Pas PD PVZ telemetrie Rozvadìè telemetrie Rozvadìè Server. 1 server 4-port Klávesnice Myš Sí telemetrie Hradlo ÚDUT Rozvadìè telemetrie Sypárna. kolej Sypárna 4. kolej / Server. 1 server 4-port Koaxialní Kabel Optické vlákno UTP Ethernet TP Twister pair kreslil Vacek Lukáš datum oznaèení místa Rekonstrukce kam. sys. CEVEL název výkresu Blokové schéma CCTV systému èíslo výkresu E

12 Příloha č.

13 Příloha č. E09 Technická místnost Rozvadìè KOBOX E10 15V/1A admin 145 Vysílaè data /optika Break TW 4/4 Optický rozvadìè KO BOX Optický rozvadìè Pøijímaè optika/data Break RW 4/4 1V/0,7A 15V/1A E08 Pøijímaè Break RS-V-box BNC BNC WS 0 WS 01 E Vysílaè Break TS-V-box 1V/0,7A E07 Rozvodna K E1 15V/1A Vysílaè data /optika Break TW 4/4 Pøijímaè optika/data Break RW 4/4 1V/0,7A E06 15V/1A Pøijímaè Break RS-V-box E05 WS 0 Optokiosek OPK WS 0 A E1 Vysílaè Break TS-V-box 1V/0,7A 15V/1A Pøevodník sensornet/rs4 E04 E 01 C 01 JUNCTION BOX C 01 0V/ 50Hz Rozvodna PD6 Rozvadìè RM.1 Jistiè 46-F 15V/1A Ovládací klávesnice I III E5917 II IV Monitor SAMSUNG 19" Velín propojovací krabièka WS5907 VIDEO 1/ INTELEX BNC BNC E5916 NAPÁJENÍ OPTOVLÁKNO VIDEO KOAX RS4 SENSORNET sto ár 1 sto ár E 0 C 0 JUNCTION BOX C 0 0V/ 50Hz Rozvodna PD64 Rozvadìè RM Jistiè 17-F VSTUPY 10, kreslil Stýblo Karel datum oznaèení místa PD-1, název výkresu Rozšíøení kam. systému na.uo/pl èíslo výkresu E /PD6/PD64.06
