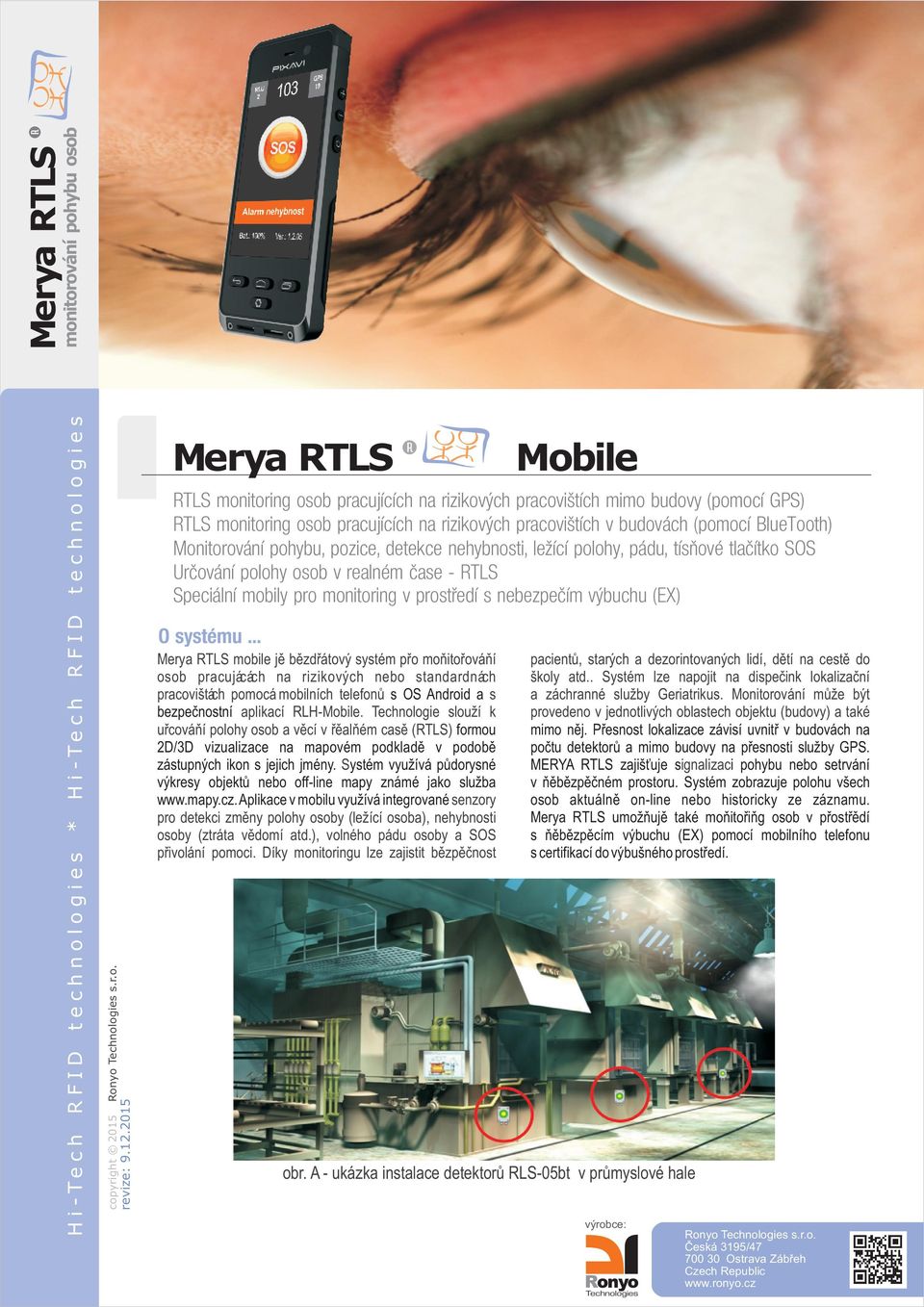

1 Merya RTLS Merya RTLS mobile je bezdrátový systém pro monitorování osob pracuj?c?ch na rizikových nebo standardn?ch pracoviðt?ch pomoc? mobilních telefonù s OS Android a s bezpeènostní aplikací RLH-Mobile. Technologie slouží k urcování polohy osob a vecí v realném case (RTLS) formou D/3D vizualizace na mapovém podkladì v podobì zástupných ikon s jejich jmény. Systém využívá pùdorysné výkresy objektù nebo off-line mapy známé jako služba Aplikace v mobilu využívá integrované senzory pro detekci zmìny polohy osoby (ležící osoba), nehybnosti osoby (ztráta vìdomí atd.), volného pádu osoby a SOS pøivolání pomoci. Díky monitoringu lze zajistit bezpeènost Mobile obr. A - ukázka instalace detektorù -05bt v prùmyslové hale pacientù, starých a dezorintovaných lidí, dìtí na cestì do školy atd.. Systém lze napojit na dispeèink lalizaèní a záchranné služby Geriatrikus. Monitorování mùže být provedeno v jednotlivých oblastech objektu (budovy) a také mimo nìj. Pøesnost lalizace závisí uvnitø v budovách na poètu detektorù a mimo budovy na pøesnosti služby. MERYA RTLS zajiš uje signalizac i pohybu nebo setrvání v nebezpeèném prostoru. Systém zobrazuje polohu všech osob aktuálnì on-line nebo historicky ze záznamu. Merya RTLS umožnuje také monitoring osob v prostredí s nebezpecím výbuchu (EX) pomocí mobilního telefonu s certifikací do výbušného prostøedí.

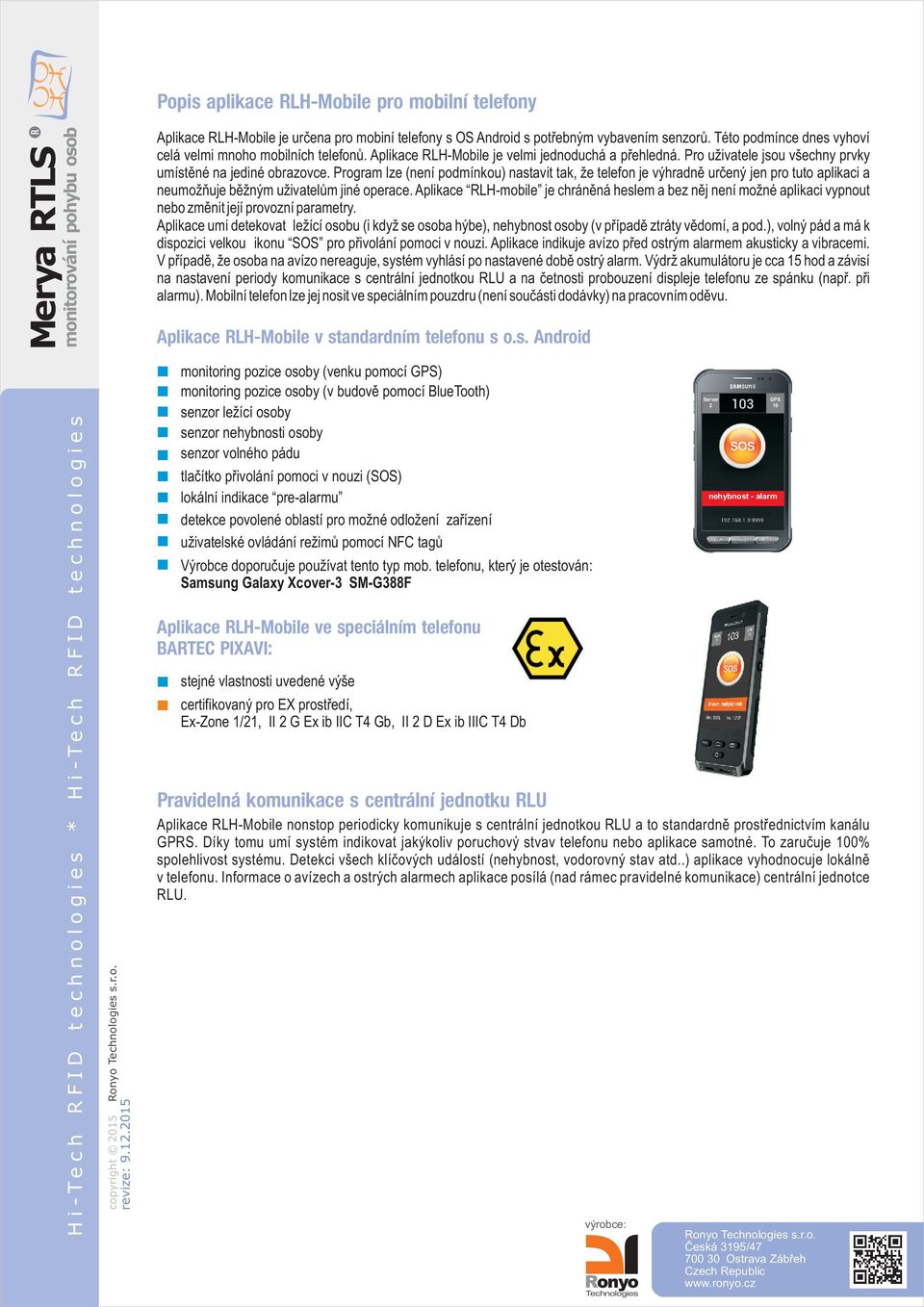

2 Merya RTLS Aplikace RLH-Mobile je urèena pro mobiní telefony s OS Android s potøebným vybavením senzorù. Této podmínce dnes vyhoví celá velmi mnoho mobilních telefonù. Aplikace RLH-Mobile je velmi jednoduchá a pøehledná. Pro uživatele jsou všechny prvky umístìné na jediné obrazovce. Program lze (není podmínkou) nastavit tak, že telefon je výhradnì urèený jen pro tuto aplikaci a neumožòuje bìžným uživatelùm jiné operace. Aplikace RLH-mobile je chránìná heslem a bez nìj není možné aplikaci vypnout nebo zmìnit její provozní parametry. Aplikace umi detekovat ležící osobu (i když se osoba hýbe), nehybnost osoby (v pøípadì ztráty vìdomí, a pod.), volný pád a má k dispozici velkou ikonu SOS pro pøivolání pomoci v nouzi. Aplikace indikuje avízo pøed ostrým alarmem akusticky a vibracemi. V pøípadì, že osoba na avízo nereaguje, systém vyhlásí po nastavené dobì ostrý alarm. Výdrž akumulátoru je cca 15 hod a závisí na nastavení periody komunikace s centrální jednotkou RLU a na èetnosti probouzení displeje telefonu ze spánku (napø. pøi alarmu). Mobilní telefon lze jej nosit ve speciálním pouzdru (není souèásti dodávky) na pracovním odìvu. monitoring pozice osoby (venku pomocí ) monitoring pozice osoby (v budovì pomocí BlueTooth) senzor ležící osoby senzor nehybnosti osoby senzor volného pádu tlaèítko pøivolání pomoci v nouzi (SOS) lální indikace pre-alarmu povolené oblastí pro možné odložení zaøízení uživatelské ovládání režimù pomocí NFC tagù Výrobce doporuèuje používat tento typ mob. telefonu, který je otestován: Samsung Galaxy Xcover-3 SM-G388F stejné vlastnosti uvedené výše certifikovaný pro EX prostøedí, Ex-Zone 1/1, II G Ex ib IIC T4 Gb, II D Ex ib IIIC T4 Db Aplikace RLH-Mobile nonstop periodicky komunikuje s centrální jednotkou RLU a to standardnì prostøednictvím kanálu GPRS. Díky tomu umí systém indikovat jakýkoliv poruchový stvav telefonu nebo aplikace samotné. To zaruèuje 0% spolehlivost systému. Detekci všech klíèových událostí (nehybnost, vodorovný stav atd..) aplikace vyhodnocuje lálnì v telefonu. Informace o avízech a ostrých alarmech aplikace posílá (nad rámec pravidelné komunikace) centrální jednotce RLU. nehybnost - alarm

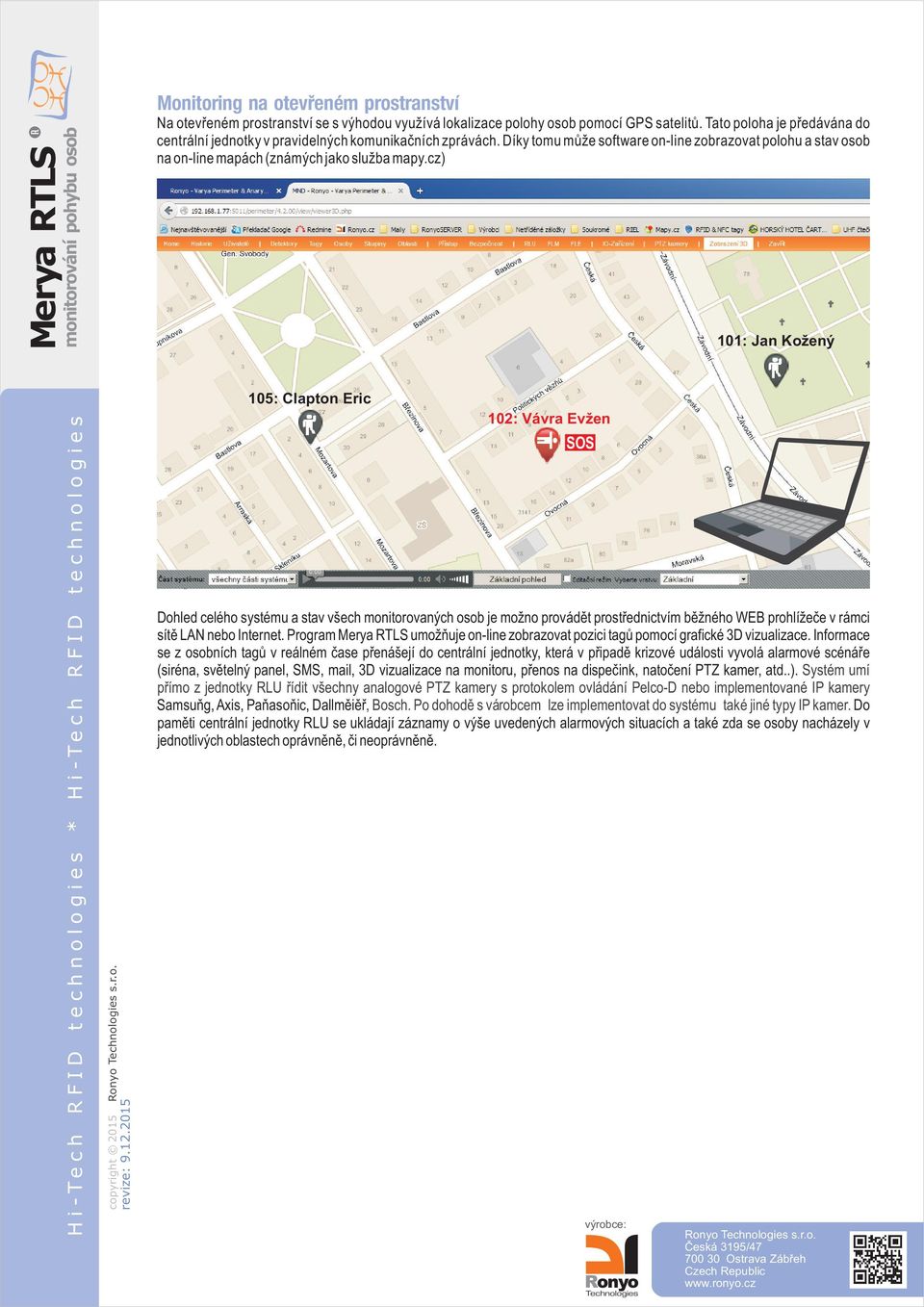

3 Na otevøeném prostranství se s výhodou využívá lalizace polohy osob pomocí satelitù. Tato poloha je pøedávána do centrální jednotky v pravidelných komunikaèních zprávách. Díky tomu mùže software on-line zobrazovat polohu a stav osob na on-line mapách (známých jako služba mapy.cz) 5: Clapton Eric : Vávra Evžen SOS 1: Jan Kožený Dohled celého systému a stav všech monitorovaných osob je možno provádìt prostøednictvím bìžného WEB prohlížeèe v rámci sítì nebo Internet. Program Merya RTLS umožòuje on-line zobrazovat pozici tagù pomocí grafické 3D vizualizace. Informace se z osobních tagù v reálném èase pøenášejí do centrální jednotky, která v pøipadì krizové události vyvolá alarmové scénáøe (siréna, svìtelný panel, SMS, mail, 3D vizualizace na monitoru, pøenos na dispeèink, natoèení PTZ kamer, atd..). Systém umí pøímo z jednotky RLU øídit všechny analogové PTZ kamery s protolem ovládání Pelco-D nebo implementované IP kamery Samsung, Axis, Panasonic, Dallmeier, Bosch. Po dohodì s v?robcem lze implementovat do systému také jiné typy IP kamer. Do pamìti centrální jednotky RLU se ukládají záznamy o výše uvedených alarmových situacích a také zda se osoby nacházely v jednotlivých oblastech oprávnìnì, èi neoprávnìnì.

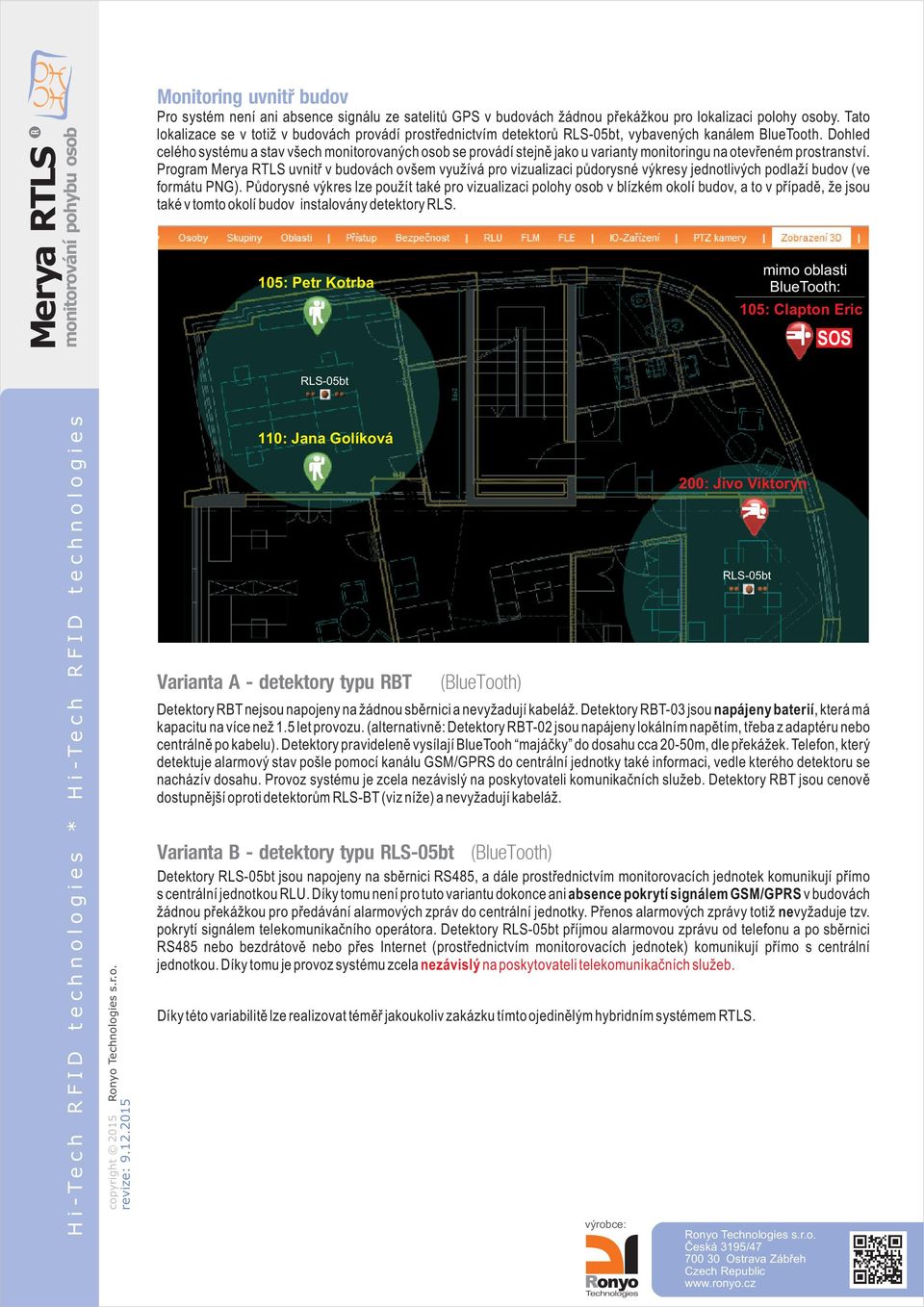

4 Pro systém není ani absence signálu ze satelitù v budovách žádnou pøekážkou pro lalizaci polohy osoby. Tato lalizace se v totiž v budovách provádí prostøednictvím detektorù -05bt, vybavených kanálem BlueTooth. Dohled celého systému a stav všech monitorovaných osob se provádí stejnì jako u varianty monitoringu na otevøeném prostranství. Program Merya RTLS uvnitø v budovách ovšem využívá pro vizualizaci pùdorysné výkresy jednotlivých podlaží budov (ve formátu PNG). Pùdorysné výkres lze použít také pro vizualizaci polohy osob v blízkém olí budov, a to v pøípadì, že jsou také v tomto olí budov instalovány detektory. 5: Petr Kotrba -05bt 1: Jana Golíková mimo oblasti BlueTooth: 5: Clapton Eric 00: Jivo Viktorýn -05bt Detektory RBT nejsou napojeny na žádnou sbìrnici a nevyžadují kabeláž. Detektory RBT-03 jsou napájeny baterií, která má kapacitu na více než 1.5 let provozu. (alternativnì: Detektory RBT-0 jsou napájeny lálním napìtím, tøeba z adaptéru nebo centrálnì po kabelu). Detektory pravidelenì vysílají BlueTooh majáèky do dosahu cca 0-50m, dle pøekážek. Telefon, který detektuje alarmový stav pošle pomocí kanálu GSM/GPRS do centrální jednotky také informaci, vedle kterého detektoru se nacházív dosahu. Provoz systému je zcela nezávislý na poskytovateli komunikaèních služeb. Detektory RBT jsou cenovì dostupnìjší oproti detektorùm -BT (viz níže) a nevyžadují kabeláž. Detektory -05bt jsou napojeny na sbìrnici RS485, a dále prostøednictvím monitorovacích jednotek komunikují pøímo s centrální jednotkou RLU. Díky tomu není pro tuto variantu donce ani absence prytí signálem GSM/GPRS v budovách žádnou pøekážkou pro pøedávání alarmových zpráv do centrální jednotky. Pøenos alarmových zprávy totiž nevyžaduje tzv. prytí signálem telekomunikaèního operátora. Detektory -05bt pøíjmou alarmovou zprávu od telefonu a po sbìrnici RS485 nebo bezdrátovì nebo pøes Internet (prostøednictvím monitorovacích jednotek) komunikují pøímo s centrální jednotkou. Díky tomu je provoz systému zcela nezávislý na poskytovateli telekomunikaèních služeb. Díky této variabilitì lze realizovat témìø jakoukoliv zakázku tímto ojedinìlým hybridním systémem RTLS. SOS

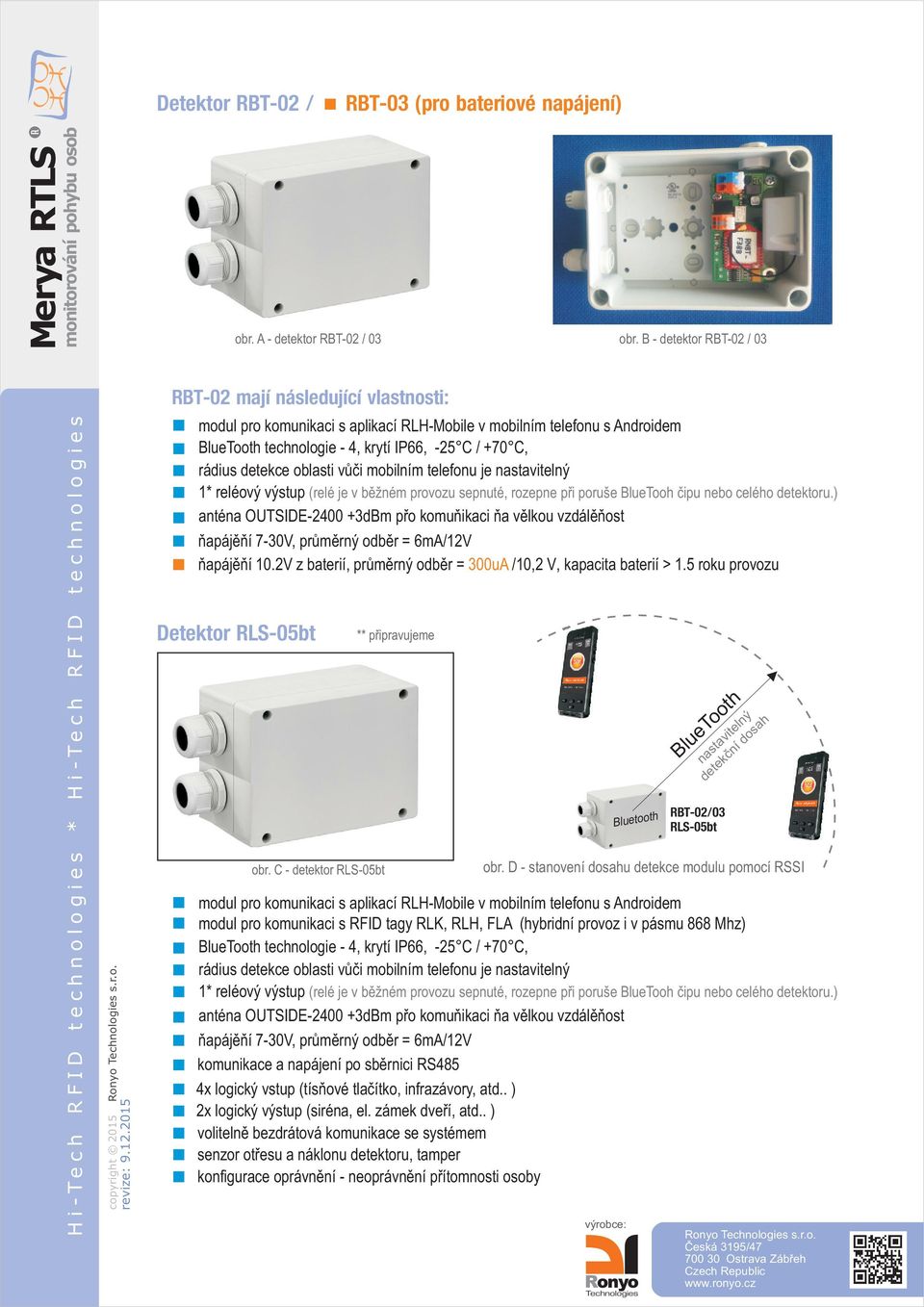

5 Merya RTLS obr. A - detektor RBT-0 / 03 napájení 7-30V, prùmìrný odbìr = 6mA/1V napájení.v z baterií, prùmìrný odbìr = 300uA /, V, kapacita baterií > 1.5 ru provozu obr. C - detektor -05bt napájení 7-30V, prùmìrný odbìr = 6mA/1V komunikace a napájení po sbìrnici RS485 4x logický vstup (tísòové tlaèítko, infrazávory, atd.. ) x logický výstup (siréna, el. zámek dveøí, atd.. ) volitelnì bezdrátová komunikace se systémem senzor otøesu a náklonu detektoru, tamper konfigurace oprávnìní - neoprávnìní pøítomnosti osoby obr. B - detektor RBT-0 / 03 modul pro komunikaci s aplikací RLH-Mobile v mobilním telefonu s Androidem BlueTooth technologie - 4, krytí IP66, -5 C / +70 C, rádius oblasti vùèi mobilním telefonu je nastavitelný 1* reléový výstup (relé je v bìžném provozu sepnuté, rozepne pøi poruše BlueTooh èipu nebo celého detektoru.) anténa OUTSIDE dBm pro komunikaci na velkou vzdálenost ** pøipravujeme Bluetooth BlueTooth nastavitelný detekèní dosah obr. D - stvení dosahu modulu pomocí RSSI modul pro komunikaci s aplikací RLH-Mobile v mobilním telefonu s Androidem modul pro komunikaci s RFID tagy RLK, RLH, FLA (hybridní provoz i v pásmu 868 Mhz) BlueTooth technologie - 4, krytí IP66, -5 C / +70 C, rádius oblasti vùèi mobilním telefonu je nastavitelný 1* reléový výstup (relé je v bìžném provozu sepnuté, rozepne pøi poruše BlueTooh èipu nebo celého detektoru.) anténa OUTSIDE dBm pro komunikaci na velkou vzdálenost

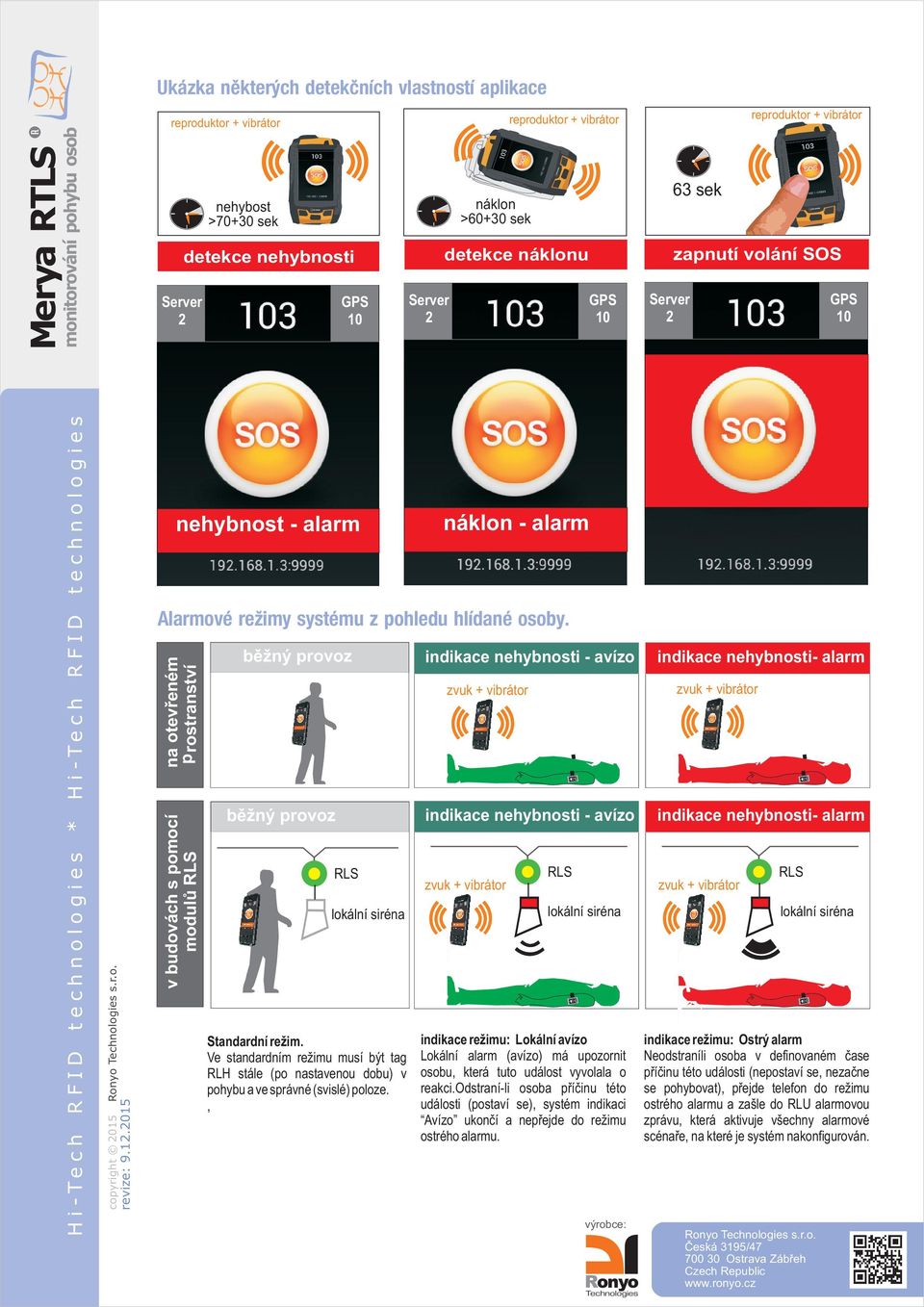

6 reproduktor + vibrátor nehybost > sek bìžný provoz nehybnost - alarm na otevøeném prostranství v budovách s pomocí modulù nehybnosti Standardní režim. Ve standardním režimu musí být tag RLH stále (po nastavenou dobu) v pohybu a ve správné (svislé) poloze., náklon >60+30 sek indikace nehybnosti - avízo indikace nehybnosti- alarm zvuk + vibrátor reproduktor + vibrátor náklonu náklon - alarm lální siréna indikace režimu: Lální avízo Lální alarm (avízo) má upozornit osobu, která tuto událost vyvolala o reakci.odstraní-li osoba pøíèinu této události (postaví se), systém indikaci Avízo ukonèí a nepøejde do režimu ostrého alarmu. 63 sek reproduktor + vibrátor zapnutí volání SOS bìžný provoz indikace nehybnosti - avízo indikace nehybnosti- alarm lální siréna zvuk + vibrátor zvuk + vibrátor zvuk + vibrátor lální siréna indikace režimu: Ostrý alarm Neodstraníli osoba v definovaném èase pøíèinu této události (nepostaví se, nezaène se pohybovat), pøejde telefon do režimu ostrého alarmu a zašle do RLU alarmovou zprávu, která aktivuje všechny alarmové scénaøe, na které je systém nakonfigurován.

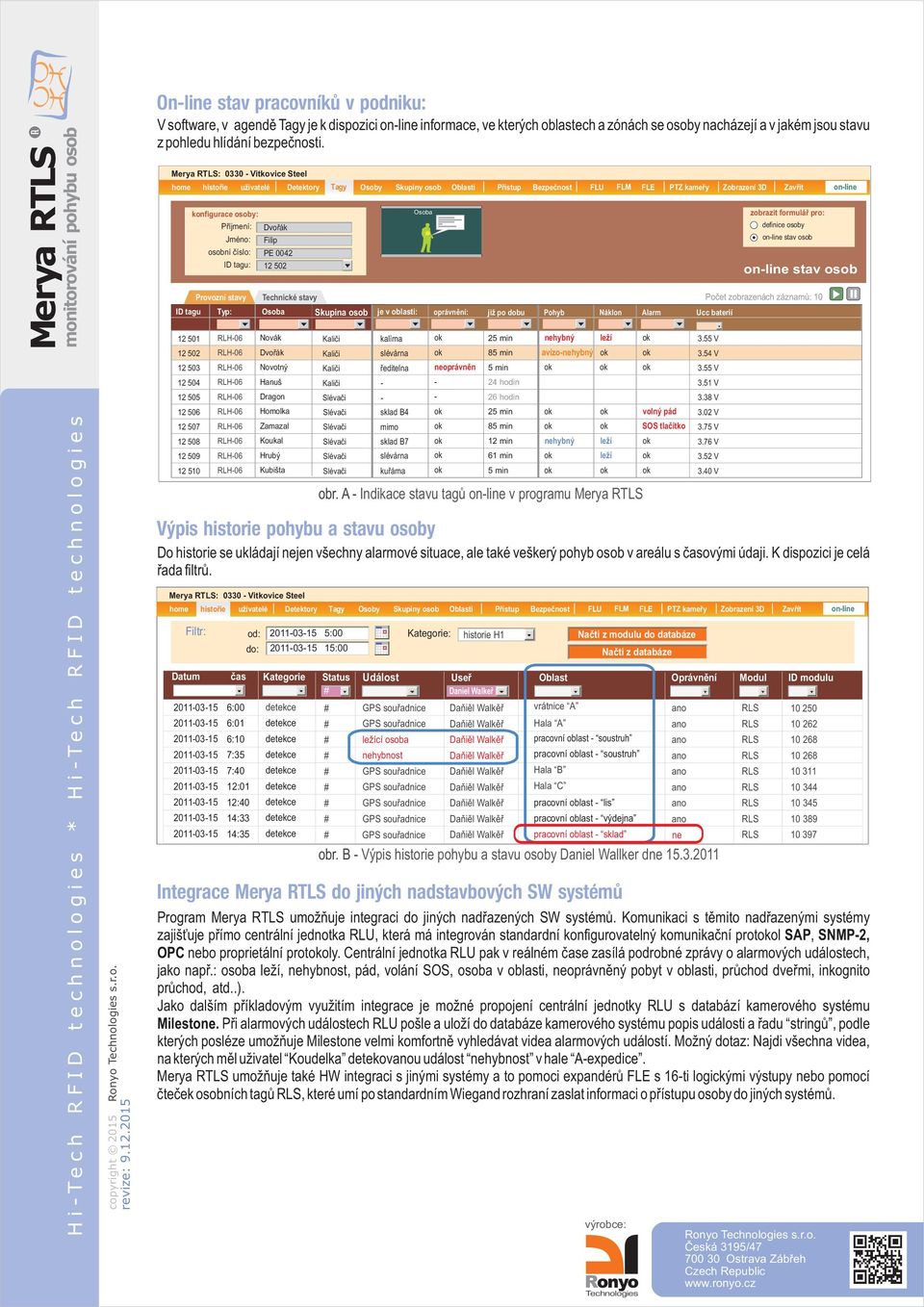

7 V software, v agendì Tagy je k dispozici on-line informace, ve kterých oblastech a zónách se osoby nacházejí a v jakém jsou stavu z pohledu hlídání bezpeènosti. Merya RTLS: Vitkovice Steel home historie uživatelé Detektory Tagy Osoby Skupiny osob Oblasti Pøístup Bezpeènost FLU FLM FLE PTZ kamery Zobrazení 3D Zavrít on-line ID tagu konfigurace osoby: Pøíjmení: Jméno: osobní èíslo: ID tagu: Provozní stavy Typ: Dvoøák Filip PE Technické stavy Osoba Novák Dvoøák Novotný Hanuš Dragon Homolka Zamazal Koukal Hrubý Kubišta Skupina osob Kalièi Kalièi Kalièi Kalièi je v oblasti: kalírna slévárna øeditelna sklad B4 mimo sklad B7 kuøárna Osoba oprávnìní: - - slévárna neoprávnìn - - již po dobu 5 min 85 min 5 min 4 hodin 6 hodin 5 min 85 min 1 min 61 min 5 min Pohyb nehybný avízo-nehybný nehybný obr. B - Výpis historie pohybu a stavu osoby Daniel Wallker dne Náklon obr. A - Indikace stavu tagù on-line v programu Merya RTLS leží leží leží Alarm volný pád SOS tlaèítko Ucc baterií 3.55 V 3.54 V 3.55 V 3.51 V 3.38 V 3.0 V 3.75 V 3.76 V 3.5 V 3.40 V zobrazit formuláø pro: definice osoby on-line stav osob on-line stav osob Poèet zobrazen?ch z?znamù: Do historie se ukládají nejen všechny alarmové situace, ale také veškerý pohyb osob v areálu s èasovými údaji. K dispozici je celá øada filtrù. Merya RTLS: Vitkovice Steel home historie uživatelé Detektory Tagy Osoby Skupiny osob Oblasti Pøístup Bezpeènost FLU FLM FLE PTZ kamery Zobrazení 3D Zavrít on-line Filtr: od: 5:00 do: Datum èas Kategorie 6:00 6:01 6: 7:35 7:40 1:01 1:40 14:33 14:35 15:00 Status Kategorie: historie H1 vrátnice A Hala A pracovní oblast - soustruh pracovní oblast - lis Naèti z modulu do databáze pracovní oblast - výdejna pracovní oblast - sklad Naèti z databáze Událost User Oblast Oprávnìní Modul ležící osoba nehybnost pracovní oblast - soustruh Hala B Hala C ne ID modulu Program Merya RTLS umožòuje integraci do jiných nadøazených SW systémù. Komunikaci s tìmito nadøazenými systémy zajiš uje pøímo centrální jednotka RLU, která má integrován standardní konfigurovatelný komunikaèní protol SAP, SNMP-, OPC nebo proprietální protoly. Centrální jednotka RLU pak v reálném èase zasílá podrobné zprávy o alarmových událostech, jako napø.: osoba leží, nehybnost, pád, volání SOS, osoba v oblasti, neoprávnìný pobyt v oblasti, prùchod dveømi, inkognito prùchod, atd..). Jako dalším pøíkladovým využitím integrace je možné propojení centrální jednotky RLU s databází kamerového systému Milestone. Pøi alarmových událostech RLU pošle a uloží do databáze kamerového systému popis události a øadu stringù, podle kterých posléze umožòuje Milestone velmi komfortnì vyhledávat videa alarmových událostí. Možný dotaz: Najdi všechna videa, na kterých mìl uživatel Koudelka detekovu událost nehybnost v hale A-expedice. Merya RTLS umožòuje také HW integraci s jinými systémy a to pomoci expandérù FLE s 16-ti logickými výstupy nebo pomocí èteèek osobních tagù, které umí po standardním Wiegand rozhraní zaslat informaci o pøístupu osoby do jiných systémù

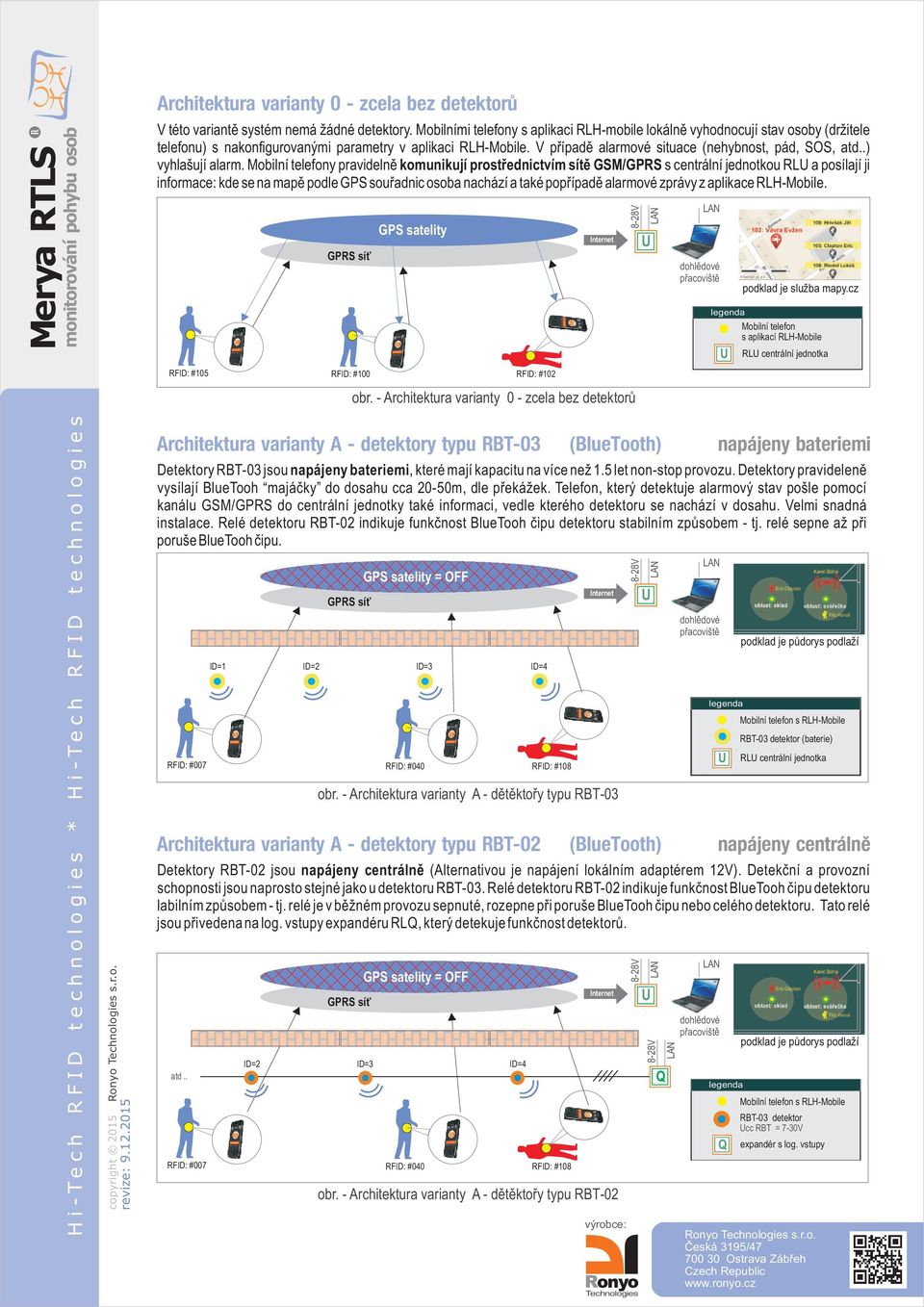

8 V této variantì systém nemá žádné detektory. Mobilními telefony s aplikaci RLH-mobile lálnì vyhodnocují stav osoby (držitele telefonu) s nakonfigurovanými parametry v aplikaci RLH-Mobile. V pøípadì alarmové situace (nehybnost, pád, SOS, atd..) vyhlašují alarm. Mobilní telefony pravidelnì komunikují prostøednictvím sítì GSM/GPRS s centrální jednotkou RLU a posílají ji informace: kde se na mapì podle souøadnic osoba nachází a také popøípadì alarmové zprávy z aplikace RLH-Mobile. RFID: 5 RFID: 007 GPRS sí RFID: 0 ID=1 ID= ID=3 ID=4 RFID: 040 RFID: obr. - Architektura varianty 0 - zcela bez detektorù RFID: 8 Internet obr. - Architektura varianty A - detektory typu RBT-03 U dohledové pracovište legenda Mobilní telefon s aplikací RLH-Mobile U RLU centrální jednotka legenda podklad je služba mapy.cz Detektory RBT-03 jsou napájeny bateriemi, které mají kapacitu na více než 1.5 let non-stop provozu. Detektory pravidelenì vysílají BlueTooh majáèky do dosahu cca 0-50m, dle pøekážek. Telefon, který detektuje alarmový stav pošle pomocí kanálu GSM/GPRS do centrální jednotky také informaci, vedle kterého detektoru se nachází v dosahu. Velmi snadná instalace. Relé detektoru RBT-0 indikuje funkènost BlueTooh èipu detektoru stabilním zpùsobem - tj. relé sepne až pøi poruše BlueTooh èipu. GPRS sí satelity satelity = OFF RFID: 007 RFID: 040 RFID: 8 Internet obr. - Architektura varianty A - detektory typu RBT-0 U dohledové pracovište podklad je pùdorys podlaží Mobilní telefon s RLH-Mobile RBT-03 detektor (baterie) U RLU centrální jednotka Detektory RBT-0 jsou napájeny centrálnì (Alternativou je napájení lálním adaptérem 1V). Detekèní a provozní schopnosti jsou naprosto stejné jako u detektoru RBT-03. Relé detektoru RBT-0 indikuje funkènost BlueTooh èipu detektoru labilním zpùsobem - tj. relé je v bìžném provozu sepnuté, rozepne pøi poruše BlueTooh èipu nebo celého detektoru. Tato relé jsou pøivedena na log. vstupy expandéru RLQ, který detekuje funkènost detektorù. atd.. GPRS sí satelity = OFF ID= ID=3 ID=4 Internet U Q dohledové pracovište legenda podklad je pùdorys podlaží Mobilní telefon s RLH-Mobile RBT-03 detektor Ucc RBT = 7-30V Q expandér s log. vstupy

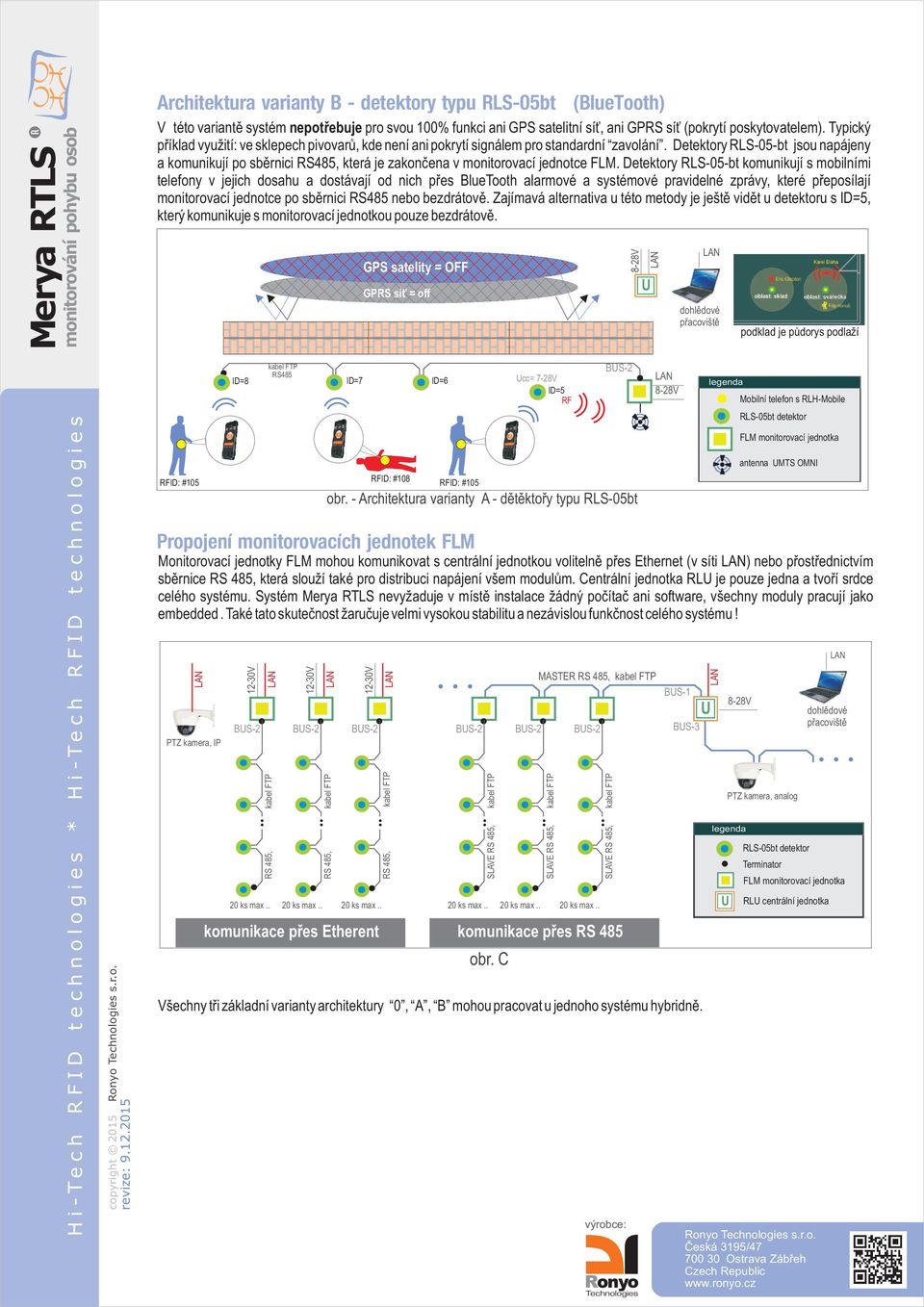

9 V této variantì systém nepotøebuje pro svou 0% funkci ani satelitní sí, ani GPRS sí (prytí poskytovatelem). Typický pøíklad využití: ve sklepech pivovarù, kde není ani prytí signálem pro standardní zavolání. Detektory -05-bt jsou napájeny a komunikují po sbìrnici RS485, která je zakonèena v monitorovací jednotce FLM. Detektory -05-bt komunikují s mobilními telefony v jejich dosahu a dostávají od nich pøes BlueTooth alarmové a systémové pravidelné zprávy, které pøeposílají monitorovací jednotce po sbìrnici RS485 nebo bezdrátovì. Zajímavá alternativa u této metody je ještì vidìt u detektoru s ID=5, který komunikuje s monitorovací jednotkou pouze bezdrátovì. RFID: 5 Monitorovací jednotky FLM mohou komunikovat s centrální jednotkou volitelnì pøes Ethernet (v síti ) nebo pøostøednictvím sbìrnice RS 485, která slouží také pro distribuci napájení všem modulùm. Centrální jednotka RLU je pouze jedna a tvoøí srdce celého systému. Systém Merya RTLS nevyžaduje v místì instalace žádný poèítaè ani software, všechny moduly pracují jako embedded. Také tato skuteènost žaruèuje velmi vysou stabilitu a nezávislou funkènost celého systému! PTZ kamera, IP 1-30V 1-30V 1-30V BUS- BUS- BUS- BUS- RS 485, kabel FTP 0 ks max.. RS 485, kabel FTP satelity = OFF GPRS sí = off kabel FTP BUS- RS485 ID=8 ID=7 ID=6 Ucc= 7-8V ID=5 RF RFID: 8 RS 485, kabel FTP RFID: 5 obr. - Architektura varianty A - detektory typu -05bt BUS- MASTER RS 485, kabel FTP BUS- 0 ks max.. 0 ks max.. 0 ks max.. 0 ks max.. 0 ks max.. komunikace pøes Etherent komunikace pøes RS 485 SLAVE RS 485, kabel FTP obr. C Všechny tøi základní varianty architektury 0, A, B mohou pracovat u jednoho systému hybridnì. SLAVE RS 485, kabel FTP SLAVE RS 485, kabel FTP U dohledové pracovište BUS-1 BUS-3 U legenda PTZ kamera, analog legenda podklad je pùdorys podlaží Mobilní telefon s RLH-Mobile -05bt detektor FLM monitorovací jednotka antenna UMTS OMNI -05bt detektor Terminator dohledové pracovište FLM monitorovací jednotka U RLU centrální jednotka

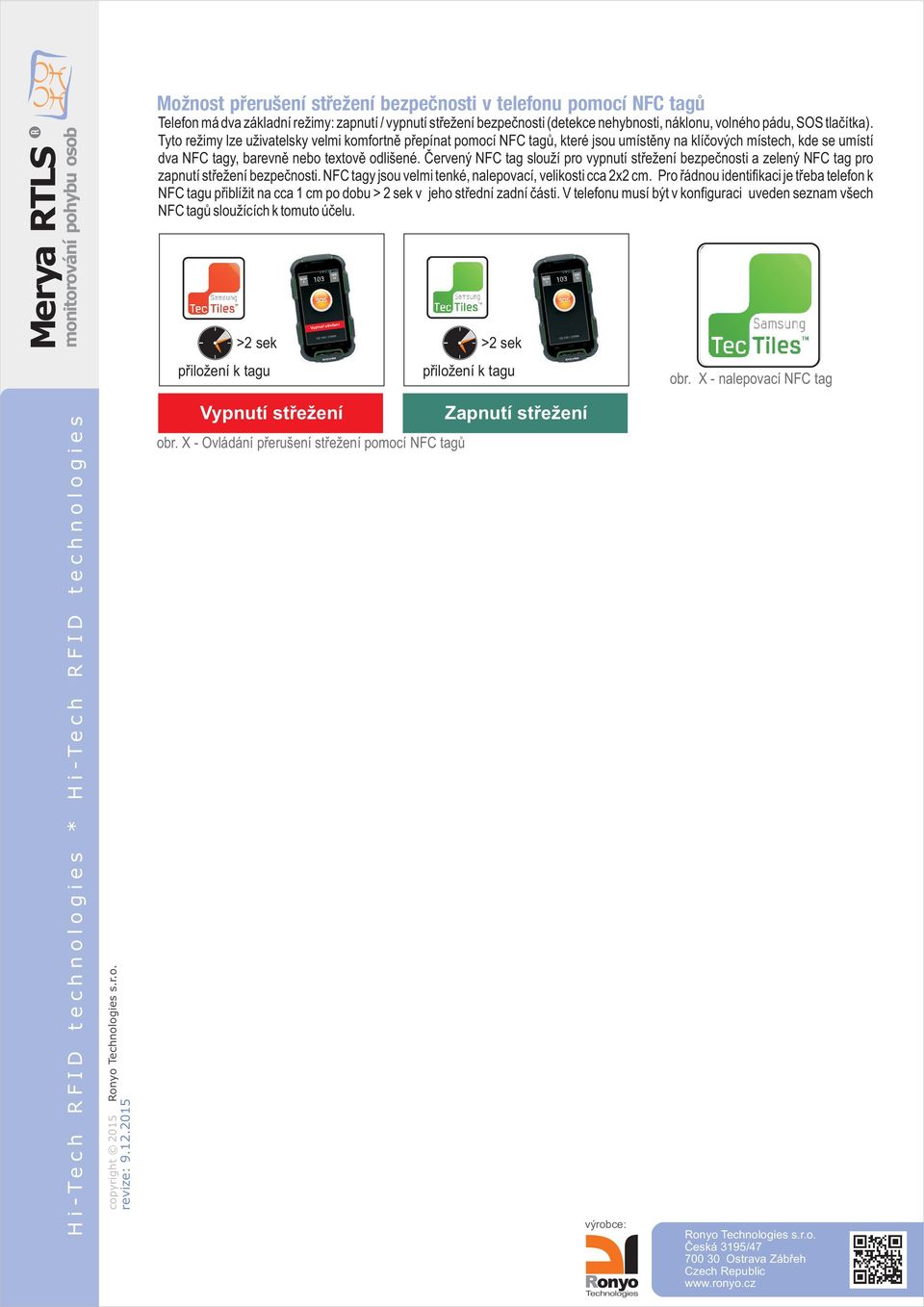

10 Telefon má dva základní režimy: zapnutí / vypnutí støežení bezpeènosti ( nehybnosti, náklonu, volného pádu, SOS tlaèítka). Tyto režimy lze uživatelsky velmi komfortnì pøepínat pomocí NFC tagù, které jsou umístìny na klíèových místech, kde se umístí dva NFC tagy, barevnì nebo textovì odlišené. Èervený NFC tag slouží pro vypnutí støežení bezpeènosti a zelený NFC tag pro zapnutí støežení bezpeènosti. NFC tagy jsou velmi tenké, nalepovací, velikosti cca x cm. Pro øádnou identifikaci je tøeba telefon k NFC tagu pøiblížit na cca 1 cm po dobu > sek v jeho støední zadní èásti. V telefonu musí být v konfiguraci uveden seznam všech NFC tagù sloužících k tomuto úèelu. > sek pøiložení k tagu Vypnutí støežení Vypnu tí støežen í obr. X - Ovládání pøerušení støežení pomocí NFC tagù > sek pøiložení k tagu Zapnutí støežení obr. X - nalepovací NFC tag
