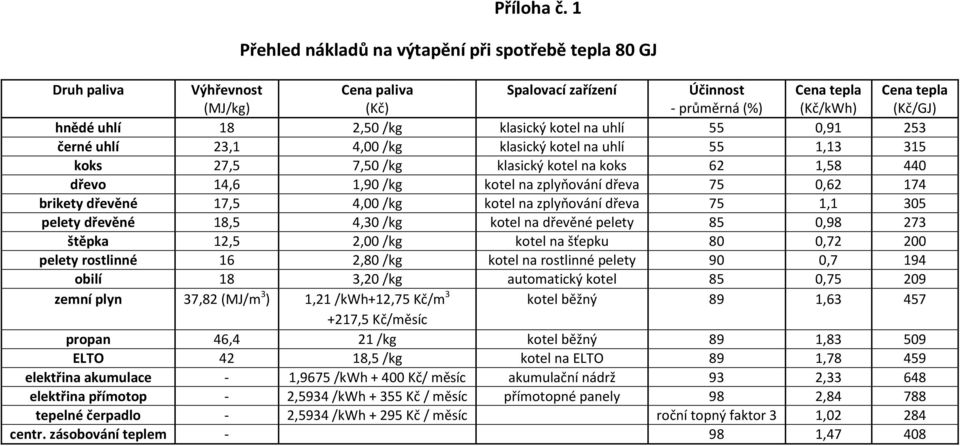

1 Příloha č. 1 Přehled nákladů na výtapění při spotřebě tepla 80 GJ Druh paliva Výhřevnost Cena paliva Spalovací zařízení Účinnost Cena tepla Cena tepla (MJ/kg) (Kč) - průměrná (%) (Kč/kWh) (Kč/GJ) hnědé uhlí 18 2,50 /kg klasický kotel na uhlí 55 0, černé uhlí 23,1 4,00 /kg klasický kotel na uhlí 55 1, koks 27,5 7,50 /kg klasický kotel na koks 62 1, dřevo 14,6 1,90 /kg kotel na zplyňování dřeva 75 0, brikety dřevěné 17,5 4,00 /kg kotel na zplyňování dřeva 75 1,1 305 pelety dřevěné 18,5 4,30 /kg kotel na dřevěné pelety 85 0, štěpka 12,5 2,00 /kg kotel na šťepku 80 0, pelety rostlinné 16 2,80 /kg kotel na rostlinné pelety 90 0,7 194 obilí 18 3,20 /kg automatický kotel 85 0, zemní plyn 37,82 (MJ/m 3 ) 1,21 /kwh+12,75 Kč/m 3 kotel běžný 89 1, ,5 Kč/měsíc propan 46,4 21 /kg kotel běžný 89 1, ELTO 42 18,5 /kg kotel na ELTO 89 1, elektřina akumulace - 1,9675 /kwh Kč/ měsíc akumulační nádrž 93 2, elektřina přímotop - 2,5934 /kwh Kč / měsíc přímotopné panely 98 2, tepelné čerpadlo - 2,5934 /kwh Kč / měsíc roční topný faktor 3 1, centr. zásobování teplem ,47 408

2 Příloha č. 2 Potřeba tepla na vytápění a ohřev teplé vody Určení potřeby tepla nebylo cílem bakalářské práce. Hodnoty jsou vypočteny z internetového portálu TZB-info.cz ( Zadaná lokalita: Brno; jde o rodinný domek. t em = 13 C střední denní venkovní teplota pro začátek a konec otopného období t e = -12 C venkovní výpočtová teplota d = 232 dnů délka otopného období t es = 4,4 C střední venkovní teplota za otopné období 1. Potřeba tepla na vytápění Q c = 12,5 kw tepelná ztráta objektu; možno zjistit z projektu novostavby t is = 20 C průměrná vnitřní výpočtová teplota; pohybuje se v rozmezí 14 až 21,5 C Vytápění denostupně D = d( tis tes ) = 3619K.dny Opravné součinitele účinnosti a systému e i = 0,85; nesoučasnost tepelné ztráty infiltrací a tepelné ztráty prostupem; volí se v rozmezí 0,8 0,9 e t = 0,9; snížení teploty v místnosti během dne, respektive v noci;volí se v rozmezí 0,8 0,9 e d = 1,00; zkrácení doby vytápění u objektu s přestávkami provozu; voleno e d = 1,00, což odpovídá provozu budovy se sedmidenním provozem η o = 0,95; možnosti regulace soustavy; volí se v rozmezí 0,9 1,00 η r = 0,95; účinnost rozvodu vytápění, volí se v rozmezí 0,95 0,98 Opravný součinitel ε ε = i t d e. e. e = 0,765 Výpočet potřeby tepla na vytápění ε 24. Qc. D 3 QVYT =..3,6.10 = 103,5GJ / rok = 28,8MW / rok η. η o r ( t t ) is e

3 2. Potřeba tepla na ohřev teplé vody t 1 = 10 C; teplota studené vody t 2 = 55 C; teplota ohřáté vody ρ = 1000 kg/m 3 c = 4186 J/kgK V 2 p = 0,328 m 3 ; celková spotřeba teplé vody za 1 den z = 0,5; koeficient tepelných ztrát systému pro přípravu teplé vody; voleno z = 0,5 pro novostavby Výpočet denní potřeby tepla pro ohřev teplé vody ( t t ) ρ. cv. 2 p. 2 1 Q TUVD = ( 1+ z). = 25,7kWh / den 3600 t svl = 15 C; teplota studené vody v létě t svz = 5 C; teplota studené vody v zimě N = 365; počet pracovních dní v roce Výpočet potřeby tepla pro ohřev vody za rok Q TUV = Q TUVD. d + 0,8. Q TUVD t t 2 2 t t svl svz. ( N d ) = 29,4GJ / rok = 8,2MWh / rok 3. Celková roční potřeba tepla na vytápění a ohřev teplé vody Q = QVYT + QTUV = 132,9GJ / rok = 36,9MWh / rok

4 Příloha č. 3 Kotel na pelety LEGENDA K NÁKRESU KOTLŮ 1. Těleso kotle 11. Výplň dvířek - Sibral 2. Dvířka plnící 12. Těsnění dvířek 18 x 18 mm 3. Popelník 13. Uzávěr 4. Ovládací panel 14. Žáruvzdorná tvarovka - zadní čelo kul. prostoru 5. Regulační klapka 15. Šoupě - regulátoor primárního vzduchu 6. Žáruvzdorná tvarovka - dno topeniště 16. Chladící smyčka 7. Žáruvzdorná tvarovka - vrchní kul. 17. Otvor pro hořák

5 Prostor 8. Clona topeniště 18. Čistící víko 9. Teploměr - termostaty a vypínače 19. Brzdič 10. Regulátor výkonu Honeywell FR Čistící víko 21. Odtahový ventilátor (jen u kotle D 20 P, D 30 P, D 45 P)

6 Příloha č. 4 Kotel na štěpku POWERCHIP

7 Příloha č. 5 Zplyňovací kotel na dřevo DC 32GS Legenda k nákresu kotle 1. Těleso kotle Dvířka plnící 15 Víko čistící 3. Dvířka popelníková 16 Clona Žáruvzdorná tvarovka - u typu GS - zadní čelo kul. prostoru 4. Ventilátor odtahový(s) 17 Táhlo roztápěcí záklopky 5. Žáruvzdorná tvarovka - tryska 18 Teploměr 6. Ovládací panel 19 Clona topeniště 7. Bezpečnostní termostat 20 Vypínač

8 8. Regulační záklopka 22 Regulátor výkonu - Honeywell FR Žáruvzdorná tvarovka - u typu GS - bok topeniště 23 Chladící smyčka 10. Žáruvzdorná tvarovka -u typu GS- kulový prostor L+P 24 Termostat ventilátoru 11. Těsnění - trysky 25 Výplň dvířek - Sibral 12. Žáruvzdorná tvarovka - půlměsíc 26 Těsnění dvířek - šňůra 18x Zatápěcí záklopka 27 Spalinový termostat
