1 APIS Nový Bor, spol. s r.o. Nábřežní Nový Bor IČO tel , apis.benes@klikni.cz Název akce: Plynofikace BD č.p. 313, 314, 315 Volfartická ul., Žandov Stupeň: Oddíl: Profese: Zak. číslo: DSP Technika prostředí staveb Zařízení pro vytápění staveb A-2014/001 Seznam dok.: Technická zpráva, výpis materiálu Výkresy: T-1 ÚT - Půdorys zdroje tepla 1:20 T-2 ÚT - Schéma zapojení zdroje tepla 1:20 výšk. T-3 ÚT - Komín 1:50 Paré Místo stavby: Žandov p.p.č. 86, 486/1, 524, 539 k.ú. Žandov Investor: Společenství vlastníků domu č.p. 313, 314, 315, ul. Volfartická, Žandov Volfartická Žandov Nový Bor, listopad 2014 Vypracoval: Ing. Petr Beneš

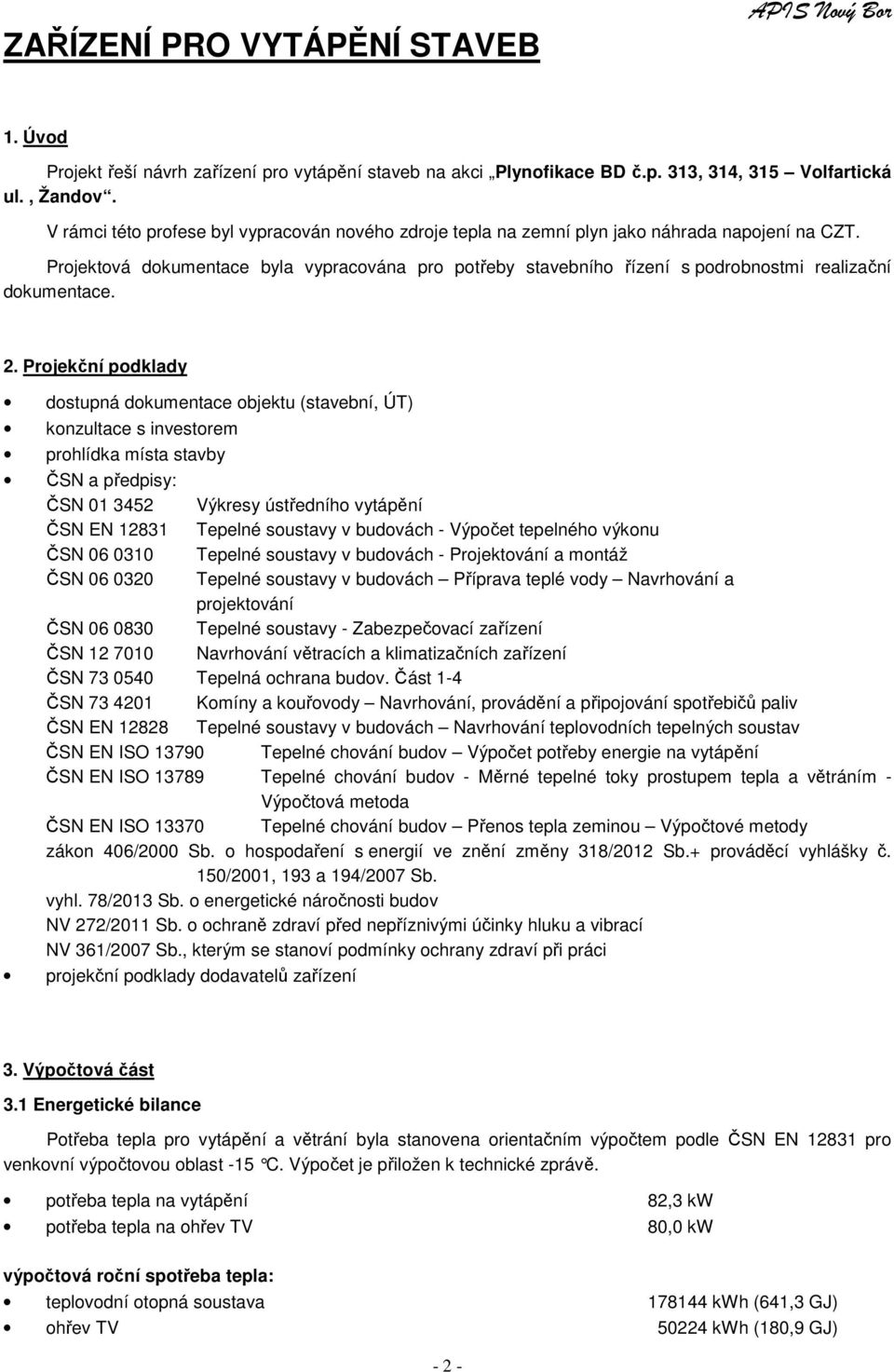

2 ZAŘÍZENÍ PRO VYTÁPĚNÍ STAVEB APIS Nový Bor 1. Úvod Projekt řeší návrh zařízení pro vytápění staveb na akci Plynofikace BD č.p. 313, 314, 315 Volfartická ul., Žandov. V rámci této profese byl vypracován nového zdroje tepla na zemní plyn jako náhrada napojení na CZT. Projektová dokumentace byla vypracována pro potřeby stavebního řízení s podrobnostmi realizační dokumentace. 2. Projekční podklady dostupná dokumentace objektu (stavební, ÚT) konzultace s investorem prohlídka místa stavby ČSN a předpisy: ČSN Výkresy ústředního vytápění ČSN EN Tepelné soustavy v budovách - Výpočet tepelného výkonu ČSN Tepelné soustavy v budovách - Projektování a montáž ČSN Tepelné soustavy v budovách Příprava teplé vody Navrhování a projektování ČSN Tepelné soustavy - Zabezpečovací zařízení ČSN Navrhování větracích a klimatizačních zařízení ČSN Tepelná ochrana budov. Část 1-4 ČSN Komíny a kouřovody Navrhování, provádění a připojování spotřebičů paliv ČSN EN Tepelné soustavy v budovách Navrhování teplovodních tepelných soustav ČSN EN ISO Tepelné chování budov Výpočet potřeby energie na vytápění ČSN EN ISO Tepelné chování budov - Měrné tepelné toky prostupem tepla a větráním - Výpočtová metoda ČSN EN ISO Tepelné chování budov Přenos tepla zeminou Výpočtové metody zákon 406/2000 Sb. o hospodaření s energií ve znění změny 318/2012 Sb.+ prováděcí vyhlášky č. 150/2001, 193 a 194/2007 Sb. vyhl. 78/2013 Sb. o energetické náročnosti budov NV 272/2011 Sb. o ochraně zdraví před nepříznivými účinky hluku a vibrací NV 361/2007 Sb., kterým se stanoví podmínky ochrany zdraví při práci projekční podklady dodavatelů zařízení 3. Výpočtová část 3.1 Energetické bilance Potřeba tepla pro vytápění a větrání byla stanovena orientačním výpočtem podle ČSN EN pro venkovní výpočtovou oblast -15 C. Výpočet je přiložen k technické zprávě. potřeba tepla na vytápění 82,3 kw potřeba tepla na ohřev TV 80,0 kw výpočtová roční spotřeba tepla: teplovodní otopná soustava kwh (641,3 GJ) ohřev TV kwh (180,9 GJ) - 2 -

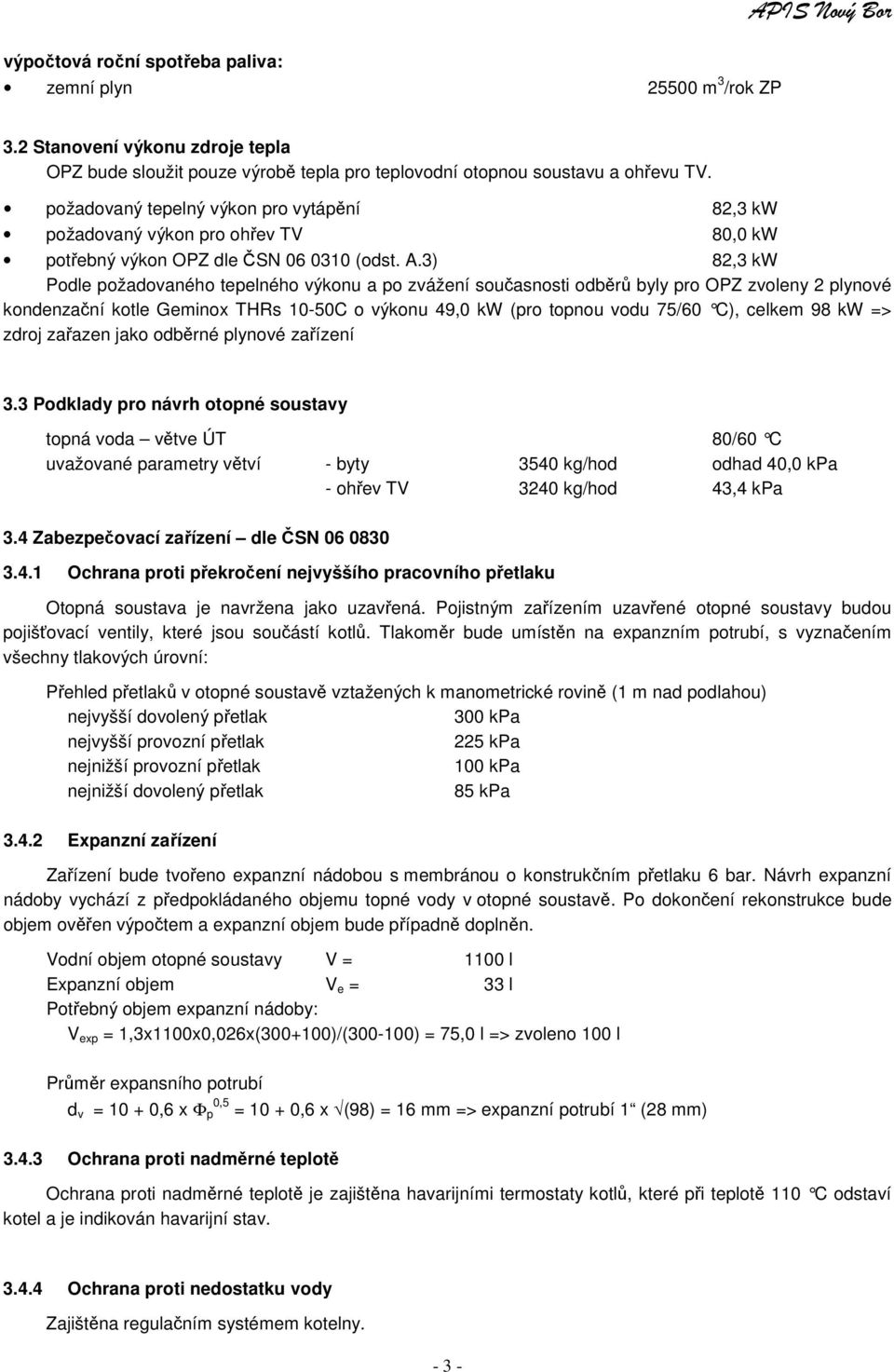

3 výpočtová roční spotřeba paliva: zemní plyn m 3 /rok ZP APIS Nový Bor 3.2 Stanovení výkonu zdroje tepla OPZ bude sloužit pouze výrobě tepla pro teplovodní otopnou soustavu a ohřevu TV. požadovaný tepelný výkon pro vytápění 82,3 kw požadovaný výkon pro ohřev TV 80,0 kw potřebný výkon OPZ dle ČSN (odst. A.3) 82,3 kw Podle požadovaného tepelného výkonu a po zvážení současnosti odběrů byly pro OPZ zvoleny 2 plynové kondenzační kotle Geminox THRs 10-50C o výkonu 49,0 kw (pro topnou vodu 75/60 C), celkem 98 kw => zdroj zařazen jako odběrné plynové zařízení 3.3 Podklady pro návrh otopné soustavy topná voda větve ÚT 80/60 C uvažované parametry větví - byty 3540 kg/hod odhad 40,0 kpa - ohřev TV 3240 kg/hod 43,4 kpa 3.4 Zabezpečovací zařízení dle ČSN Ochrana proti překročení nejvyššího pracovního přetlaku Otopná soustava je navržena jako uzavřená. Pojistným zařízením uzavřené otopné soustavy budou pojišťovací ventily, které jsou součástí kotlů. Tlakoměr bude umístěn na expanzním potrubí, s vyznačením všechny tlakových úrovní: Přehled přetlaků v otopné soustavě vztažených k manometrické rovině (1 m nad podlahou) nejvyšší dovolený přetlak 300 kpa nejvyšší provozní přetlak 225 kpa nejnižší provozní přetlak 100 kpa nejnižší dovolený přetlak 85 kpa Expanzní zařízení Zařízení bude tvořeno expanzní nádobou s membránou o konstrukčním přetlaku 6 bar. Návrh expanzní nádoby vychází z předpokládaného objemu topné vody v otopné soustavě. Po dokončení rekonstrukce bude objem ověřen výpočtem a expanzní objem bude případně doplněn. Vodní objem otopné soustavy V = 1100 l Expanzní objem V e = 33 l Potřebný objem expanzní nádoby: V exp = 1,3x1100x0,026x( )/( ) = 75,0 l => zvoleno 100 l Průměr expansního potrubí d v = ,6 x Φ p 0,5 = ,6 x (98) = 16 mm => expanzní potrubí 1 (28 mm) Ochrana proti nadměrné teplotě Ochrana proti nadměrné teplotě je zajištěna havarijními termostaty kotlů, které při teplotě 110 C odstaví kotel a je indikován havarijní stav Ochrana proti nedostatku vody Zajištěna regulačním systémem kotelny

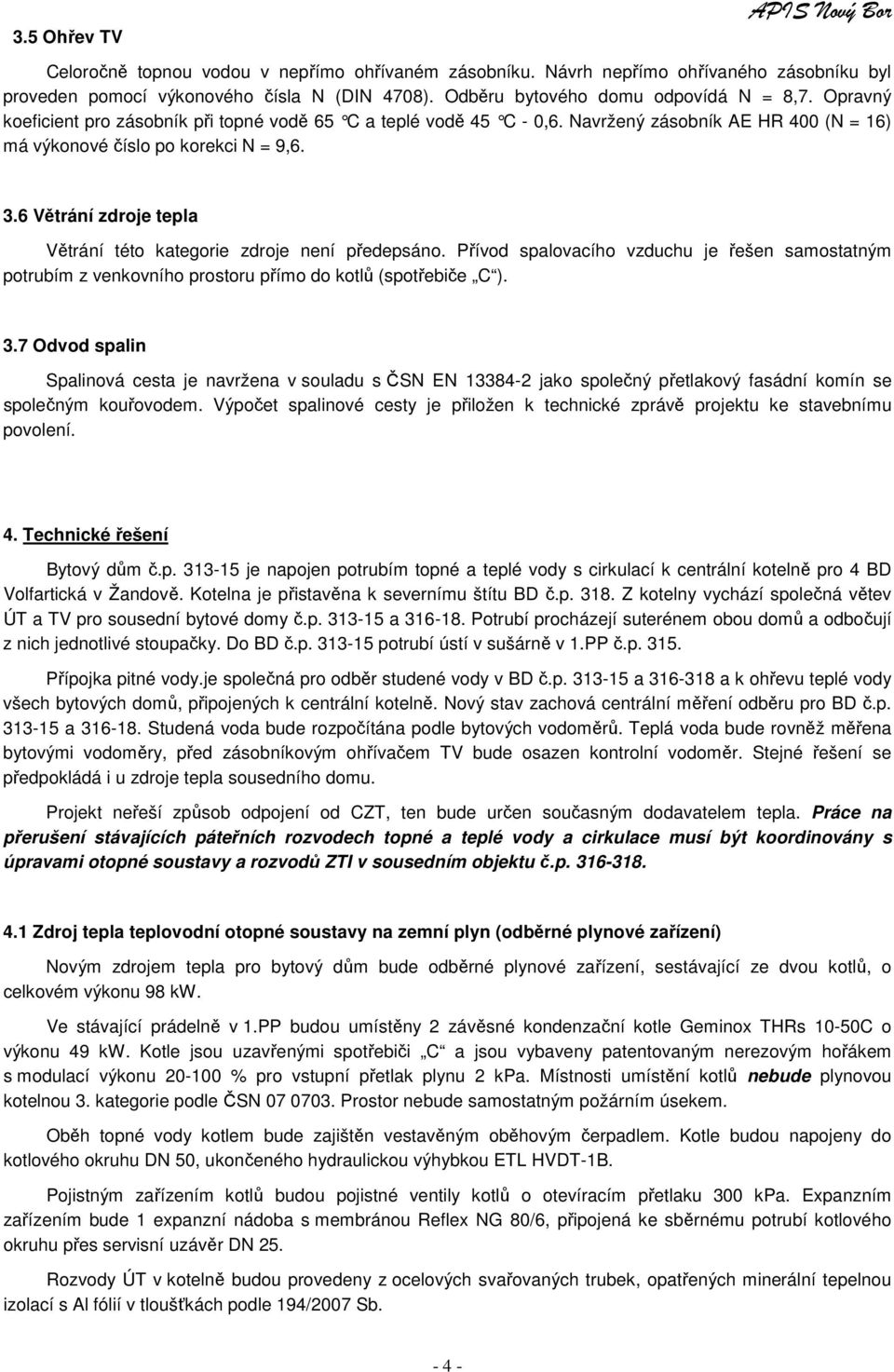

4 3.5 Ohřev TV APIS Nový Bor Celoročně topnou vodou v nepřímo ohřívaném zásobníku. Návrh nepřímo ohřívaného zásobníku byl proveden pomocí výkonového čísla N (DIN 4708). Odběru bytového domu odpovídá N = 8,7. Opravný koeficient pro zásobník při topné vodě 65 C a teplé vodě 45 C - 0,6. Navržený zásobník AE HR 400 (N = 16) má výkonové číslo po korekci N = 9, Větrání zdroje tepla Větrání této kategorie zdroje není předepsáno. Přívod spalovacího vzduchu je řešen samostatným potrubím z venkovního prostoru přímo do kotlů (spotřebiče C ). 3.7 Odvod spalin Spalinová cesta je navržena v souladu s ČSN EN jako společný přetlakový fasádní komín se společným kouřovodem. Výpočet spalinové cesty je přiložen k technické zprávě projektu ke stavebnímu povolení. 4. Technické řešení Bytový dům č.p je napojen potrubím topné a teplé vody s cirkulací k centrální kotelně pro 4 BD Volfartická v Žandově. Kotelna je přistavěna k severnímu štítu BD č.p Z kotelny vychází společná větev ÚT a TV pro sousední bytové domy č.p a Potrubí procházejí suterénem obou domů a odbočují z nich jednotlivé stoupačky. Do BD č.p potrubí ústí v sušárně v 1.PP č.p Přípojka pitné vody.je společná pro odběr studené vody v BD č.p a a k ohřevu teplé vody všech bytových domů, připojených k centrální kotelně. Nový stav zachová centrální měření odběru pro BD č.p a Studená voda bude rozpočítána podle bytových vodoměrů. Teplá voda bude rovněž měřena bytovými vodoměry, před zásobníkovým ohřívačem TV bude osazen kontrolní vodoměr. Stejné řešení se předpokládá i u zdroje tepla sousedního domu. Projekt neřeší způsob odpojení od CZT, ten bude určen současným dodavatelem tepla. Práce na přerušení stávajících páteřních rozvodech topné a teplé vody a cirkulace musí být koordinovány s úpravami otopné soustavy a rozvodů ZTI v sousedním objektu č.p Zdroj tepla teplovodní otopné soustavy na zemní plyn (odběrné plynové zařízení) Novým zdrojem tepla pro bytový dům bude odběrné plynové zařízení, sestávající ze dvou kotlů, o celkovém výkonu 98 kw. Ve stávající prádelně v 1.PP budou umístěny 2 závěsné kondenzační kotle Geminox THRs 10-50C o výkonu 49 kw. Kotle jsou uzavřenými spotřebiči C a jsou vybaveny patentovaným nerezovým hořákem s modulací výkonu % pro vstupní přetlak plynu 2 kpa. Místnosti umístění kotlů nebude plynovou kotelnou 3. kategorie podle ČSN Prostor nebude samostatným požárním úsekem. Oběh topné vody kotlem bude zajištěn vestavěným oběhovým čerpadlem. Kotle budou napojeny do kotlového okruhu DN 50, ukončeného hydraulickou výhybkou ETL HVDT-1B. Pojistným zařízením kotlů budou pojistné ventily kotlů o otevíracím přetlaku 300 kpa. Expanzním zařízením bude 1 expanzní nádoba s membránou Reflex NG 80/6, připojená ke sběrnému potrubí kotlového okruhu přes servisní uzávěr DN 25. Rozvody ÚT v kotelně budou provedeny z ocelových svařovaných trubek, opatřených minerální tepelnou izolací s Al fólií v tloušťkách podle 194/2007 Sb

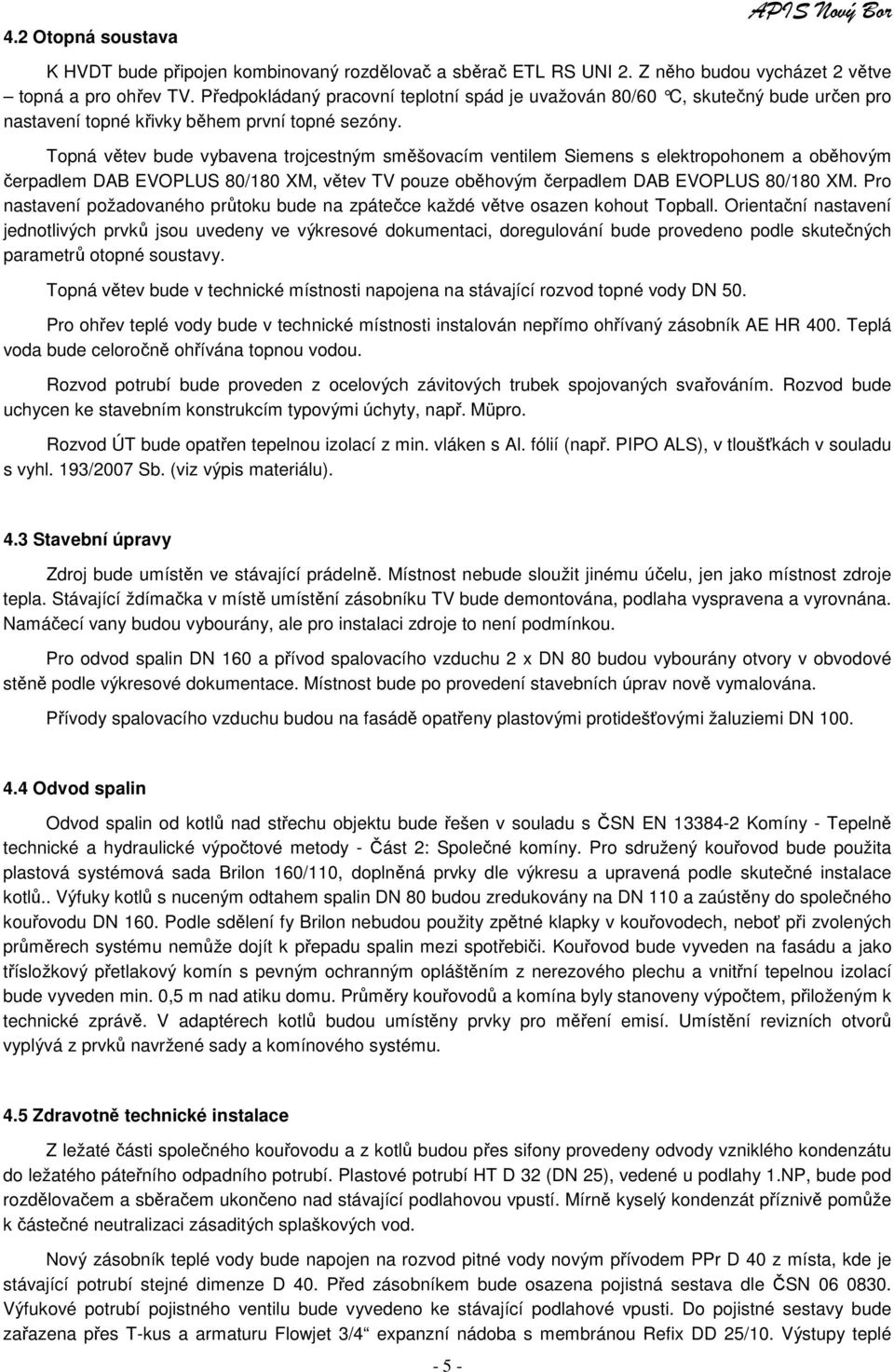

5 4.2 Otopná soustava APIS Nový Bor K HVDT bude připojen kombinovaný rozdělovač a sběrač ETL RS UNI 2. Z něho budou vycházet 2 větve topná a pro ohřev TV. Předpokládaný pracovní teplotní spád je uvažován 80/60 C, skutečný bude určen pro nastavení topné křivky během první topné sezóny. Topná větev bude vybavena trojcestným směšovacím ventilem Siemens s elektropohonem a oběhovým čerpadlem DAB EVOPLUS 80/180 XM, větev TV pouze oběhovým čerpadlem DAB EVOPLUS 80/180 XM. Pro nastavení požadovaného průtoku bude na zpátečce každé větve osazen kohout Topball. Orientační nastavení jednotlivých prvků jsou uvedeny ve výkresové dokumentaci, doregulování bude provedeno podle skutečných parametrů otopné soustavy. Topná větev bude v technické místnosti napojena na stávající rozvod topné vody DN 50. Pro ohřev teplé vody bude v technické místnosti instalován nepřímo ohřívaný zásobník AE HR 400. Teplá voda bude celoročně ohřívána topnou vodou. Rozvod potrubí bude proveden z ocelových závitových trubek spojovaných svařováním. Rozvod bude uchycen ke stavebním konstrukcím typovými úchyty, např. Müpro. Rozvod ÚT bude opatřen tepelnou izolací z min. vláken s Al. fólií (např. PIPO ALS), v tloušťkách v souladu s vyhl. 193/2007 Sb. (viz výpis materiálu). 4.3 Stavební úpravy Zdroj bude umístěn ve stávající prádelně. Místnost nebude sloužit jinému účelu, jen jako místnost zdroje tepla. Stávající ždímačka v místě umístění zásobníku TV bude demontována, podlaha vyspravena a vyrovnána. Namáčecí vany budou vybourány, ale pro instalaci zdroje to není podmínkou. Pro odvod spalin DN 160 a přívod spalovacího vzduchu 2 x DN 80 budou vybourány otvory v obvodové stěně podle výkresové dokumentace. Místnost bude po provedení stavebních úprav nově vymalována. Přívody spalovacího vzduchu budou na fasádě opatřeny plastovými protidešťovými žaluziemi DN Odvod spalin Odvod spalin od kotlů nad střechu objektu bude řešen v souladu s ČSN EN Komíny - Tepelně technické a hydraulické výpočtové metody - Část 2: Společné komíny. Pro sdružený kouřovod bude použita plastová systémová sada Brilon 160/110, doplněná prvky dle výkresu a upravená podle skutečné instalace kotlů.. Výfuky kotlů s nuceným odtahem spalin DN 80 budou zredukovány na DN 110 a zaústěny do společného kouřovodu DN 160. Podle sdělení fy Brilon nebudou použity zpětné klapky v kouřovodech, neboť při zvolených průměrech systému nemůže dojít k přepadu spalin mezi spotřebiči. Kouřovod bude vyveden na fasádu a jako třísložkový přetlakový komín s pevným ochranným opláštěním z nerezového plechu a vnitřní tepelnou izolací bude vyveden min. 0,5 m nad atiku domu. Průměry kouřovodů a komína byly stanoveny výpočtem, přiloženým k technické zprávě. V adaptérech kotlů budou umístěny prvky pro měření emisí. Umístění revizních otvorů vyplývá z prvků navržené sady a komínového systému. 4.5 Zdravotně technické instalace Z ležaté části společného kouřovodu a z kotlů budou přes sifony provedeny odvody vzniklého kondenzátu do ležatého páteřního odpadního potrubí. Plastové potrubí HT D 32 (DN 25), vedené u podlahy 1.NP, bude pod rozdělovačem a sběračem ukončeno nad stávající podlahovou vpustí. Mírně kyselý kondenzát příznivě pomůže k částečné neutralizaci zásaditých splaškových vod. Nový zásobník teplé vody bude napojen na rozvod pitné vody novým přívodem PPr D 40 z místa, kde je stávající potrubí stejné dimenze D 40. Před zásobníkem bude osazena pojistná sestava dle ČSN Výfukové potrubí pojistného ventilu bude vyvedeno ke stávající podlahové vpusti. Do pojistné sestavy bude zařazena přes T-kus a armaturu Flowjet 3/4 expanzní nádoba s membránou Refix DD 25/10. Výstupy teplé - 5 -

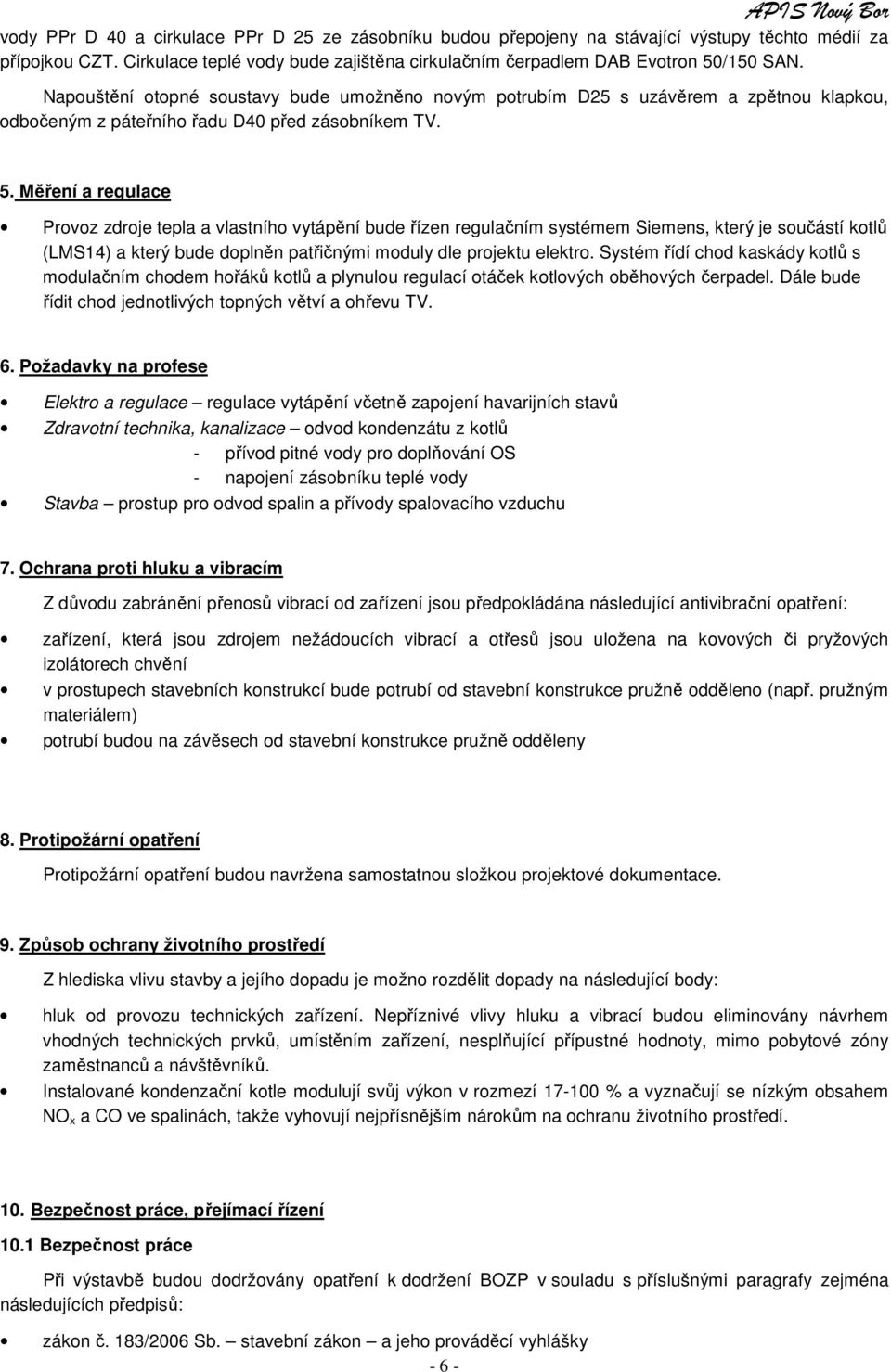

6 APIS Nový Bor vody PPr D 40 a cirkulace PPr D 25 ze zásobníku budou přepojeny na stávající výstupy těchto médií za přípojkou CZT. Cirkulace teplé vody bude zajištěna cirkulačním čerpadlem DAB Evotron 50/150 SAN. Napouštění otopné soustavy bude umožněno novým potrubím D25 s uzávěrem a zpětnou klapkou, odbočeným z páteřního řadu D40 před zásobníkem TV. 5. Měření a regulace Provoz zdroje tepla a vlastního vytápění bude řízen regulačním systémem Siemens, který je součástí kotlů (LMS14) a který bude doplněn patřičnými moduly dle projektu elektro. Systém řídí chod kaskády kotlů s modulačním chodem hořáků kotlů a plynulou regulací otáček kotlových oběhových čerpadel. Dále bude řídit chod jednotlivých topných větví a ohřevu TV. 6. Požadavky na profese Elektro a regulace regulace vytápění včetně zapojení havarijních stavů Zdravotní technika, kanalizace odvod kondenzátu z kotlů - přívod pitné vody pro doplňování OS - napojení zásobníku teplé vody Stavba prostup pro odvod spalin a přívody spalovacího vzduchu 7. Ochrana proti hluku a vibracím Z důvodu zabránění přenosů vibrací od zařízení jsou předpokládána následující antivibrační opatření: zařízení, která jsou zdrojem nežádoucích vibrací a otřesů jsou uložena na kovových či pryžových izolátorech chvění v prostupech stavebních konstrukcí bude potrubí od stavební konstrukce pružně odděleno (např. pružným materiálem) potrubí budou na závěsech od stavební konstrukce pružně odděleny 8. Protipožární opatření Protipožární opatření budou navržena samostatnou složkou projektové dokumentace. 9. Způsob ochrany životního prostředí Z hlediska vlivu stavby a jejího dopadu je možno rozdělit dopady na následující body: hluk od provozu technických zařízení. Nepříznivé vlivy hluku a vibrací budou eliminovány návrhem vhodných technických prvků, umístěním zařízení, nesplňující přípustné hodnoty, mimo pobytové zóny zaměstnanců a návštěvníků. Instalované kondenzační kotle modulují svůj výkon v rozmezí % a vyznačují se nízkým obsahem NO x a CO ve spalinách, takže vyhovují nejpřísnějším nárokům na ochranu životního prostředí. 10. Bezpečnost práce, přejímací řízení 10.1 Bezpečnost práce Při výstavbě budou dodržovány opatření k dodržení BOZP v souladu s příslušnými paragrafy zejména následujících předpisů: zákon č. 183/2006 Sb. stavební zákon a jeho prováděcí vyhlášky - 6 -

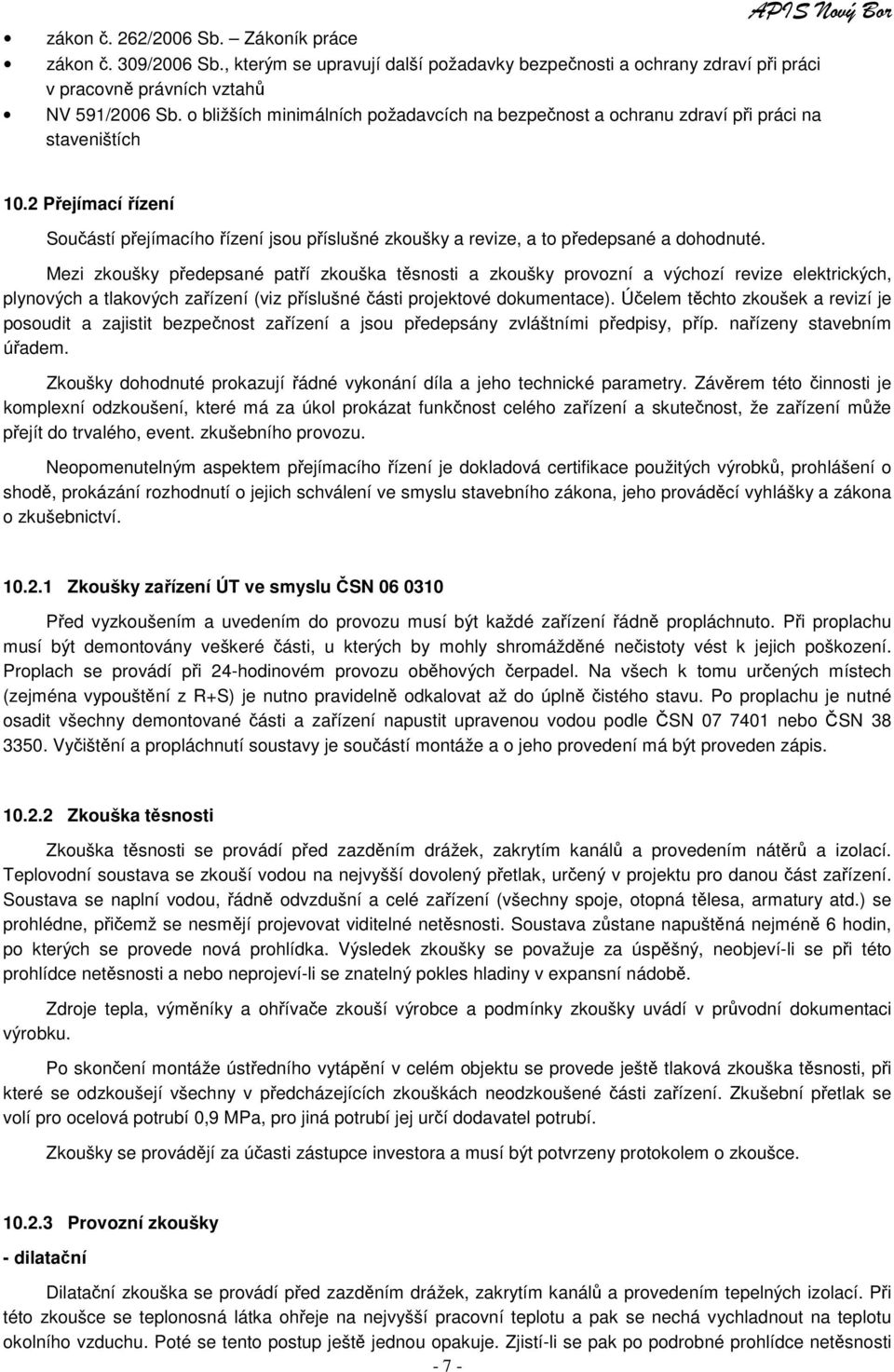

7 zákon č. 262/2006 Sb. Zákoník práce zákon č. 309/2006 Sb., kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovně právních vztahů APIS Nový Bor NV 591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích 10.2 Přejímací řízení Součástí přejímacího řízení jsou příslušné zkoušky a revize, a to předepsané a dohodnuté. Mezi zkoušky předepsané patří zkouška těsnosti a zkoušky provozní a výchozí revize elektrických, plynových a tlakových zařízení (viz příslušné části projektové dokumentace). Účelem těchto zkoušek a revizí je posoudit a zajistit bezpečnost zařízení a jsou předepsány zvláštními předpisy, příp. nařízeny stavebním úřadem. Zkoušky dohodnuté prokazují řádné vykonání díla a jeho technické parametry. Závěrem této činnosti je komplexní odzkoušení, které má za úkol prokázat funkčnost celého zařízení a skutečnost, že zařízení může přejít do trvalého, event. zkušebního provozu. Neopomenutelným aspektem přejímacího řízení je dokladová certifikace použitých výrobků, prohlášení o shodě, prokázání rozhodnutí o jejich schválení ve smyslu stavebního zákona, jeho prováděcí vyhlášky a zákona o zkušebnictví Zkoušky zařízení ÚT ve smyslu ČSN Před vyzkoušením a uvedením do provozu musí být každé zařízení řádně propláchnuto. Při proplachu musí být demontovány veškeré části, u kterých by mohly shromážděné nečistoty vést k jejich poškození. Proplach se provádí při 24-hodinovém provozu oběhových čerpadel. Na všech k tomu určených místech (zejména vypouštění z R+S) je nutno pravidelně odkalovat až do úplně čistého stavu. Po proplachu je nutné osadit všechny demontované části a zařízení napustit upravenou vodou podle ČSN nebo ČSN Vyčištění a propláchnutí soustavy je součástí montáže a o jeho provedení má být proveden zápis Zkouška těsnosti Zkouška těsnosti se provádí před zazděním drážek, zakrytím kanálů a provedením nátěrů a izolací. Teplovodní soustava se zkouší vodou na nejvyšší dovolený přetlak, určený v projektu pro danou část zařízení. Soustava se naplní vodou, řádně odvzdušní a celé zařízení (všechny spoje, otopná tělesa, armatury atd.) se prohlédne, přičemž se nesmějí projevovat viditelné netěsnosti. Soustava zůstane napuštěná nejméně 6 hodin, po kterých se provede nová prohlídka. Výsledek zkoušky se považuje za úspěšný, neobjeví-li se při této prohlídce netěsnosti a nebo neprojeví-li se znatelný pokles hladiny v expansní nádobě. Zdroje tepla, výměníky a ohřívače zkouší výrobce a podmínky zkoušky uvádí v průvodní dokumentaci výrobku. Po skončení montáže ústředního vytápění v celém objektu se provede ještě tlaková zkouška těsnosti, při které se odzkoušejí všechny v předcházejících zkouškách neodzkoušené části zařízení. Zkušební přetlak se volí pro ocelová potrubí 0,9 MPa, pro jiná potrubí jej určí dodavatel potrubí. Zkoušky se provádějí za účasti zástupce investora a musí být potvrzeny protokolem o zkoušce Provozní zkoušky - dilatační Dilatační zkouška se provádí před zazděním drážek, zakrytím kanálů a provedením tepelných izolací. Při této zkoušce se teplonosná látka ohřeje na nejvyšší pracovní teplotu a pak se nechá vychladnout na teplotu okolního vzduchu. Poté se tento postup ještě jednou opakuje. Zjistí-li se pak po podrobné prohlídce netěsnosti - 7 -

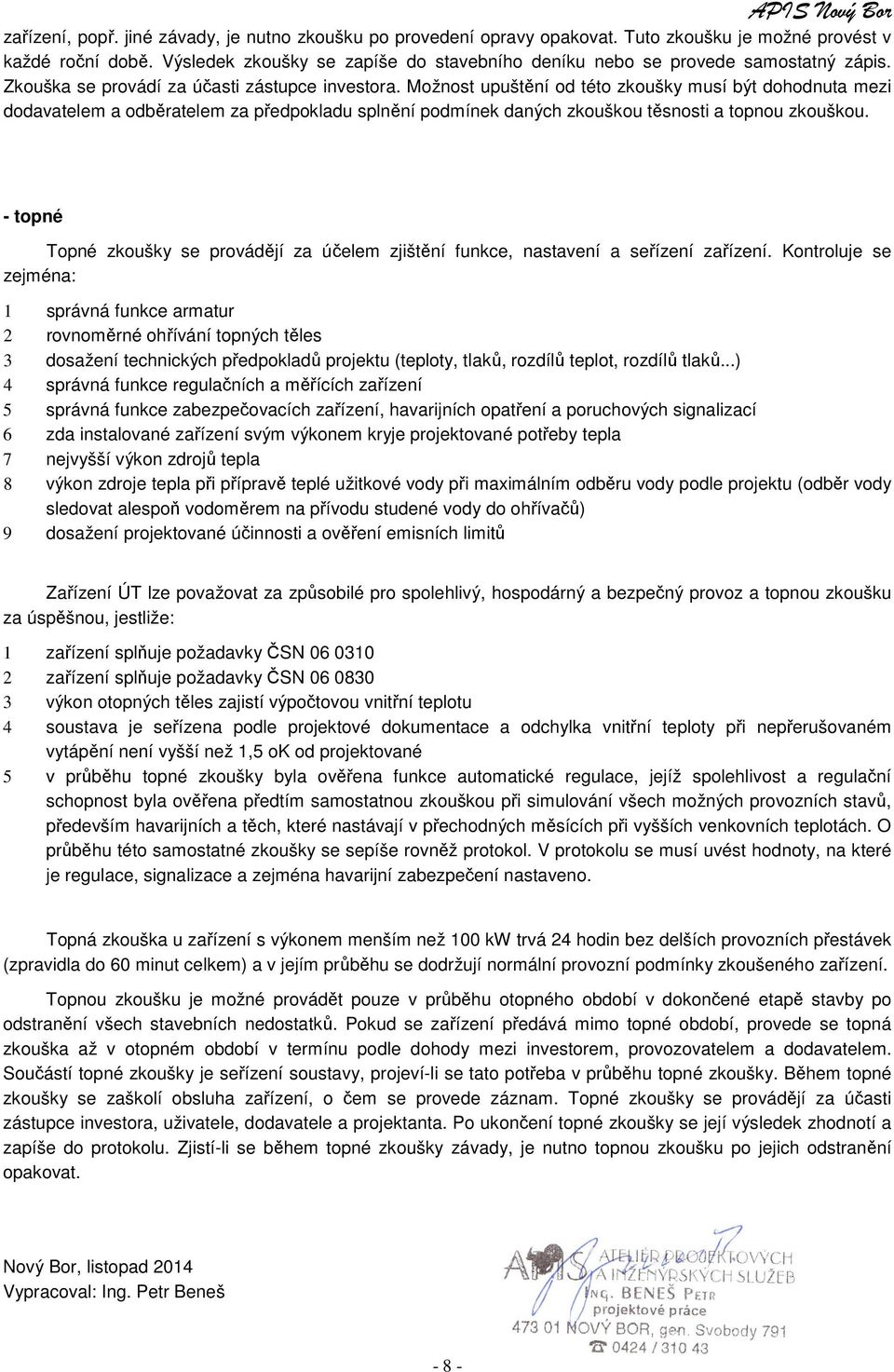

8 APIS Nový Bor zařízení, popř. jiné závady, je nutno zkoušku po provedení opravy opakovat. Tuto zkoušku je možné provést v každé roční době. Výsledek zkoušky se zapíše do stavebního deníku nebo se provede samostatný zápis. Zkouška se provádí za účasti zástupce investora. Možnost upuštění od této zkoušky musí být dohodnuta mezi dodavatelem a odběratelem za předpokladu splnění podmínek daných zkouškou těsnosti a topnou zkouškou. - topné Topné zkoušky se provádějí za účelem zjištění funkce, nastavení a seřízení zařízení. Kontroluje se zejména: 1 správná funkce armatur 2 rovnoměrné ohřívání topných těles 3 dosažení technických předpokladů projektu (teploty, tlaků, rozdílů teplot, rozdílů tlaků...) 4 správná funkce regulačních a měřících zařízení 5 správná funkce zabezpečovacích zařízení, havarijních opatření a poruchových signalizací 6 zda instalované zařízení svým výkonem kryje projektované potřeby tepla 7 nejvyšší výkon zdrojů tepla 8 výkon zdroje tepla při přípravě teplé užitkové vody při maximálním odběru vody podle projektu (odběr vody sledovat alespoň vodoměrem na přívodu studené vody do ohřívačů) 9 dosažení projektované účinnosti a ověření emisních limitů Zařízení ÚT lze považovat za způsobilé pro spolehlivý, hospodárný a bezpečný provoz a topnou zkoušku za úspěšnou, jestliže: 1 zařízení splňuje požadavky ČSN zařízení splňuje požadavky ČSN výkon otopných těles zajistí výpočtovou vnitřní teplotu 4 soustava je seřízena podle projektové dokumentace a odchylka vnitřní teploty při nepřerušovaném vytápění není vyšší než 1,5 ok od projektované 5 v průběhu topné zkoušky byla ověřena funkce automatické regulace, jejíž spolehlivost a regulační schopnost byla ověřena předtím samostatnou zkouškou při simulování všech možných provozních stavů, především havarijních a těch, které nastávají v přechodných měsících při vyšších venkovních teplotách. O průběhu této samostatné zkoušky se sepíše rovněž protokol. V protokolu se musí uvést hodnoty, na které je regulace, signalizace a zejména havarijní zabezpečení nastaveno. Topná zkouška u zařízení s výkonem menším než 100 kw trvá 24 hodin bez delších provozních přestávek (zpravidla do 60 minut celkem) a v jejím průběhu se dodržují normální provozní podmínky zkoušeného zařízení. Topnou zkoušku je možné provádět pouze v průběhu otopného období v dokončené etapě stavby po odstranění všech stavebních nedostatků. Pokud se zařízení předává mimo topné období, provede se topná zkouška až v otopném období v termínu podle dohody mezi investorem, provozovatelem a dodavatelem. Součástí topné zkoušky je seřízení soustavy, projeví-li se tato potřeba v průběhu topné zkoušky. Během topné zkoušky se zaškolí obsluha zařízení, o čem se provede záznam. Topné zkoušky se provádějí za účasti zástupce investora, uživatele, dodavatele a projektanta. Po ukončení topné zkoušky se její výsledek zhodnotí a zapíše do protokolu. Zjistí-li se během topné zkoušky závady, je nutno topnou zkoušku po jejich odstranění opakovat. Nový Bor, listopad 2014 Vypracoval: Ing. Petr Beneš - 8 -

9 Tepelné ztráty TV v PROTECH spol. s r.o Ing.Petr Beneš - Nový Bor Datum tisku: Zakázka: bd žandov 313_5 Archiv: A-2014/001 Výpočet budov Stavba: BD Žandov Místo: Volfartická p.313, 314, 315, Žandov Zadavatel: SV domu č.p. 313, 314, 315 Zpracovatel: Ing. Petr Beneš Zakázka: bd žandov 313_5 Archiv: A-2014/001 Projektant: Ing. Petr Beneš - projektové práce Datum: apis.benes@klikni.cz Telefon: Tento dokument obsahuje všechny zadané úseky t e = -15 C t ib = 19,2 C n 50 = 2,0 systém rozměrů: E - vnější podl. č.m. účel úsek t i n p V np V n50 V mech f RH C m 3.h -1 m 3.h -1 m 3.h -1 ÚSEK Schodiště N 10 0,5 15,4 2,5 0, Schodiště N 10 0,5 15,4 2,5 0, Schodiště N 10 0,5 15,4 2,5 0, Schodiště N 12 0,5 15,4 2,5 0, Schodiště N 12 0,5 15,4 2,5 0, Schodiště N 12 0,5 15,4 2,5 0, Schodiště N 9 0,5 15,4 2,5 0, Schodiště N 9 0,5 15,4 2,5 0, Schodiště N 9 0,5 15,4 2,5 0,0 0 ÚSEK Byty 1NP ,5 479,3 115,0 0, Byty 2NP ,5 479,3 115,0 0, Byty 3NP ,5 479,3 115,0 0,0 0 č.m. úsek V mi A pi H Tm H Vm Φ Tm Φ Vm Φ RHm Φ HLm Q cm Q z m 3 m 2 W/K W/K W W W W W W ÚSEK N 30,8 11, N 30,8 11, N 30,8 11, N 30,8 11, N 30,8 11, N 30,8 11, N 30,8 11, N 30,8 11, N 30,8 11, Σ úsek N 277,3 105, ÚSEK ,7 365, ,7 365, ,7 365, Σ úsek , , Σ budovy 3 153, , Legenda V np - hygienická výměna vzduchu V n50 - výměna vzduchu pláštěm budovy Ing. Petr Beneš - projektové práce apis.benes@klikni.cz Tel.: / 18

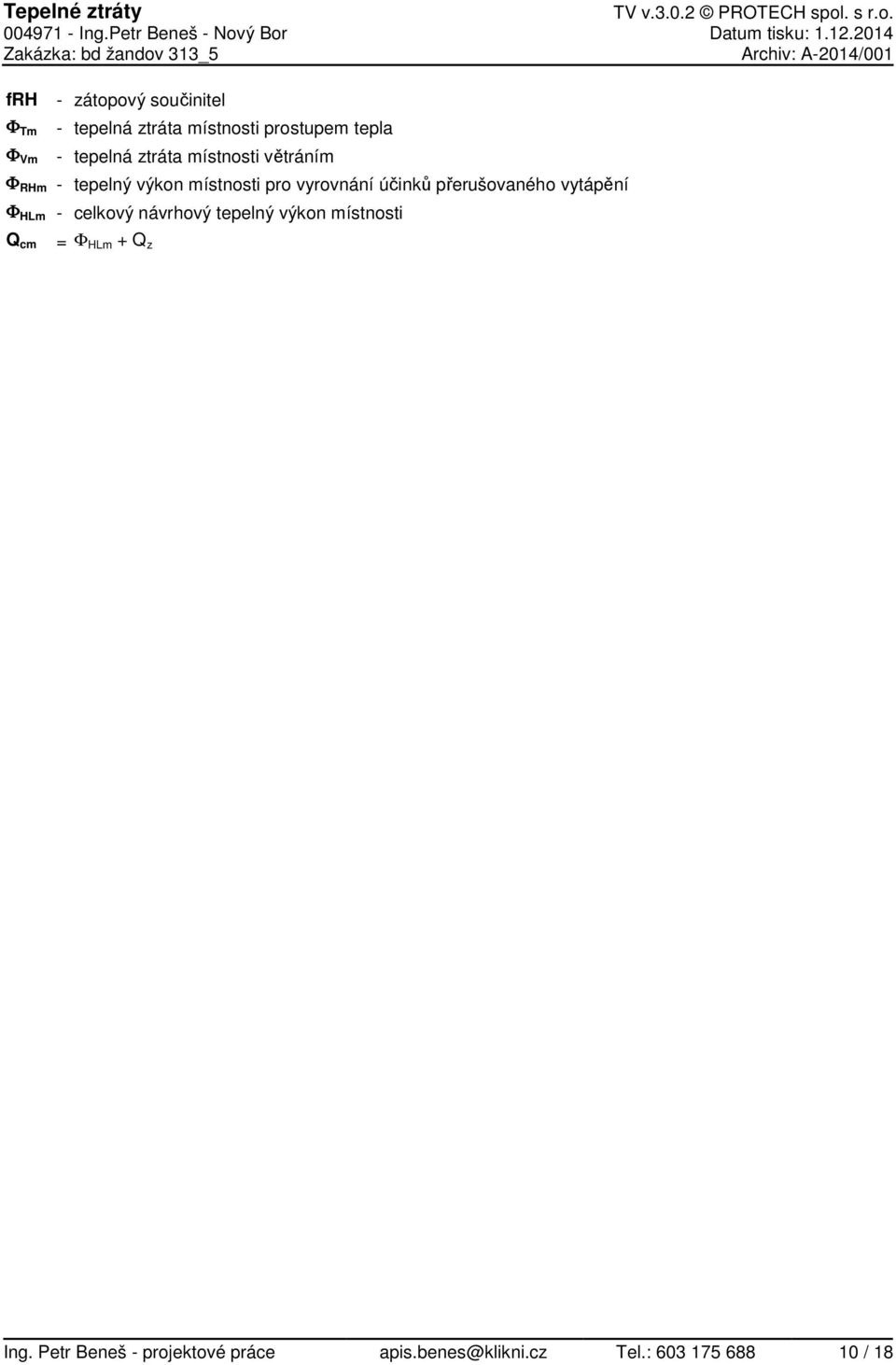

10 Tepelné ztráty TV v PROTECH spol. s r.o Ing.Petr Beneš - Nový Bor Datum tisku: Zakázka: bd žandov 313_5 Archiv: A-2014/001 frh Φ Tm Φ Vm - zátopový součinitel - tepelná ztráta místnosti prostupem tepla - tepelná ztráta místnosti větráním Φ RHm - tepelný výkon místnosti pro vyrovnání účinků přerušovaného vytápění Φ HLm - celkový návrhový tepelný výkon místnosti Q cm = Φ HLm + Q z Ing. Petr Beneš - projektové práce apis.benes@klikni.cz Tel.: / 18

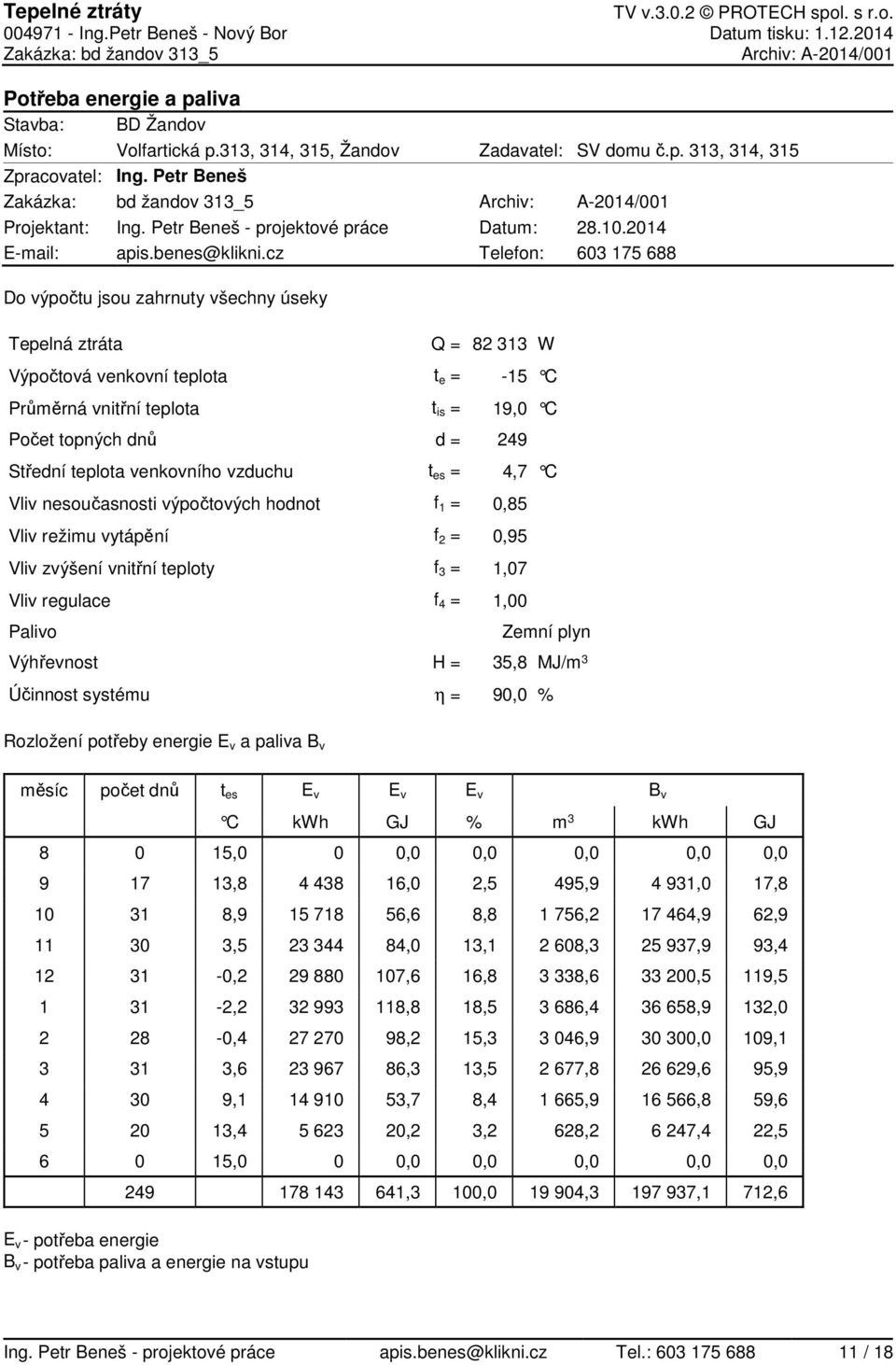

11 Tepelné ztráty TV v PROTECH spol. s r.o Ing.Petr Beneš - Nový Bor Datum tisku: Zakázka: bd žandov 313_5 Archiv: A-2014/001 Potřeba energie a paliva Stavba: BD Žandov Místo: Volfartická p.313, 314, 315, Žandov Zadavatel: SV domu č.p. 313, 314, 315 Zpracovatel: Ing. Petr Beneš Zakázka: bd žandov 313_5 Archiv: A-2014/001 Projektant: Ing. Petr Beneš - projektové práce Datum: apis.benes@klikni.cz Telefon: Do výpočtu jsou zahrnuty všechny úseky Tepelná ztráta Q = W Výpočtová venkovní teplota t e = -15 C Průměrná vnitřní teplota t is = 19,0 C Počet topných dnů d = 249 Střední teplota venkovního vzduchu t es = 4,7 C Vliv nesoučasnosti výpočtových hodnot f 1 = 0,85 Vliv režimu vytápění f 2 = 0,95 Vliv zvýšení vnitřní teploty f 3 = 1,07 Vliv regulace f 4 = 1,00 Palivo Zemní plyn Výhřevnost H = 35,8 MJ/m 3 Účinnost systému η = 90,0 % Rozložení potřeby energie E v a paliva B v měsíc počet dnů t es E v E v E v B v C kwh GJ % m 3 kwh GJ ,0 0 0,0 0,0 0,0 0,0 0, , ,0 2,5 495, ,0 17, , ,6 8, , ,9 62, , ,0 13, , ,9 93, , ,6 16, , ,5 119, , ,8 18, , ,9 132, , ,2 15, , ,0 109, , ,3 13, , ,6 95, , ,7 8, , ,8 59, , ,2 3,2 628, ,4 22, ,0 0 0,0 0,0 0,0 0,0 0, ,3 100, , ,1 712,6 E v - potřeba energie B v - potřeba paliva a energie na vstupu Ing. Petr Beneš - projektové práce apis.benes@klikni.cz Tel.: / 18

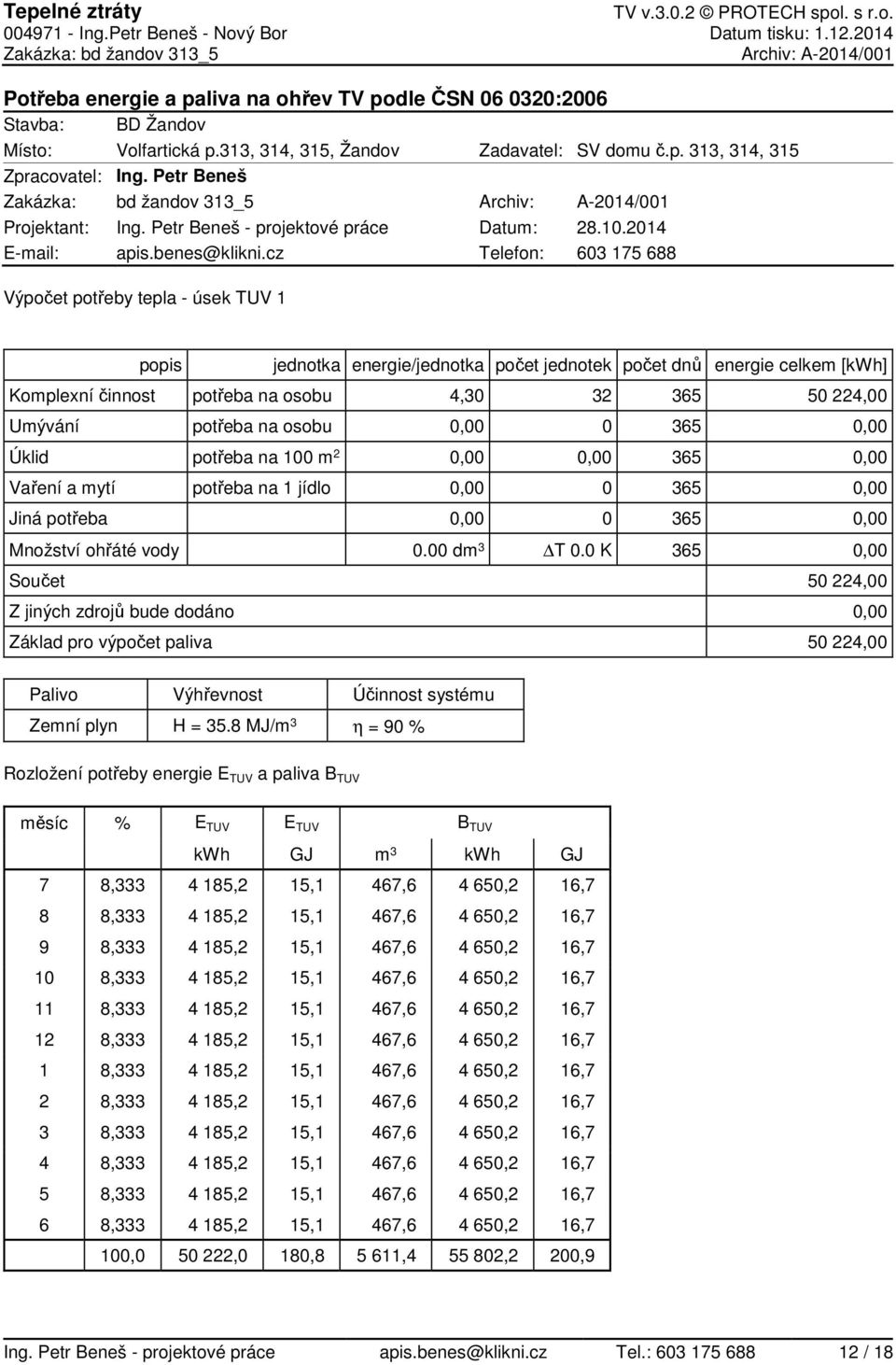

12 Tepelné ztráty TV v PROTECH spol. s r.o Ing.Petr Beneš - Nový Bor Datum tisku: Zakázka: bd žandov 313_5 Archiv: A-2014/001 Potřeba energie a paliva na ohřev TV podle ČSN :2006 Stavba: BD Žandov Místo: Volfartická p.313, 314, 315, Žandov Zadavatel: SV domu č.p. 313, 314, 315 Zpracovatel: Ing. Petr Beneš Zakázka: bd žandov 313_5 Archiv: A-2014/001 Projektant: Ing. Petr Beneš - projektové práce Datum: apis.benes@klikni.cz Telefon: Výpočet potřeby tepla - úsek TUV 1 popis jednotka energie/jednotka počet jednotek počet dnů energie celkem [kwh] Komplexní činnost potřeba na osobu 4, ,00 Umývání potřeba na osobu 0, ,00 Úklid potřeba na 100 m 2 0,00 0, ,00 Vaření a mytí potřeba na 1 jídlo 0, ,00 Jiná potřeba 0, ,00 Množství ohřáté vody 0.00 dm 3 T 0.0 K 365 0,00 Součet ,00 Z jiných zdrojů bude dodáno 0,00 Základ pro výpočet paliva ,00 Palivo Výhřevnost Účinnost systému Zemní plyn H = 35.8 MJ/m 3 η = 90 % Rozložení potřeby energie E TUV a paliva B TUV měsíc % E TUV E TUV B TUV kwh GJ m 3 kwh GJ 7 8, ,2 15,1 467, ,2 16,7 8 8, ,2 15,1 467, ,2 16,7 9 8, ,2 15,1 467, ,2 16,7 10 8, ,2 15,1 467, ,2 16,7 11 8, ,2 15,1 467, ,2 16,7 12 8, ,2 15,1 467, ,2 16,7 1 8, ,2 15,1 467, ,2 16,7 2 8, ,2 15,1 467, ,2 16,7 3 8, ,2 15,1 467, ,2 16,7 4 8, ,2 15,1 467, ,2 16,7 5 8, ,2 15,1 467, ,2 16,7 6 8, ,2 15,1 467, ,2 16,7 100, ,0 180, , ,2 200,9 Ing. Petr Beneš - projektové práce apis.benes@klikni.cz Tel.: / 18

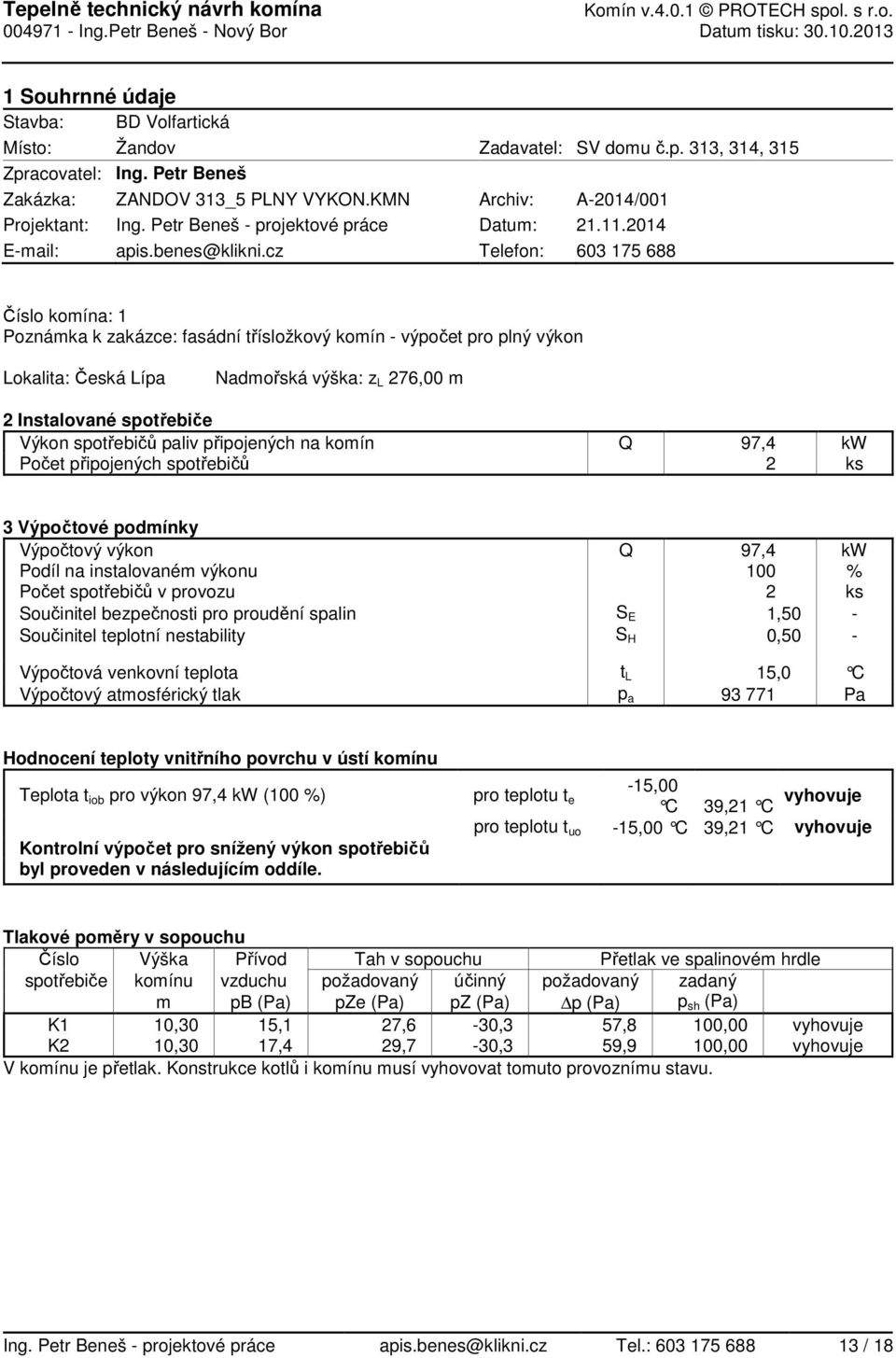

13 Tepelně technický návrh komína Komín v PROTECH spol. s r.o Ing.Petr Beneš - Nový Bor Datum tisku: Souhrnné údaje Stavba: BD Volfartická Místo: Žandov Zadavatel: SV domu č.p. 313, 314, 315 Zpracovatel: Ing. Petr Beneš Zakázka: ZANDOV 313_5 PLNY VYKON.KMN Archiv: A-2014/001 Projektant: Ing. Petr Beneš - projektové práce Datum: apis.benes@klikni.cz Telefon: Číslo komína: 1 Poznámka k zakázce: fasádní třísložkový komín - výpočet pro plný výkon Lokalita: Česká Lípa Nadmořská výška: z L 276,00 m 2 Instalované spotřebiče Výkon spotřebičů paliv připojených na komín Q 97,4 kw Počet připojených spotřebičů 2 ks 3 Výpočtové podmínky Výpočtový výkon Q 97,4 kw Podíl na instalovaném výkonu 100 % Počet spotřebičů v provozu 2 ks Součinitel bezpečnosti pro proudění spalin S E 1,50 - Součinitel teplotní nestability S H 0,50 - Výpočtová venkovní teplota t L 15,0 C Výpočtový atmosférický tlak p a Pa Hodnocení teploty vnitřního povrchu v ústí komínu Teplota t iob pro výkon 97,4 kw (100 %) Kontrolní výpočet pro snížený výkon spotřebičů byl proveden v následujícím oddíle. -15,00 pro teplotu t e C 39,21 C vyhovuje pro teplotu t uo -15,00 C 39,21 C vyhovuje Tlakové poměry v sopouchu Číslo Výška Přívod Tah v sopouchu Přetlak ve spalinovém hrdle spotřebiče komínu vzduchu požadovaný účinný požadovaný zadaný m pb (Pa) pze (Pa) pz (Pa) p (Pa) p sh (Pa) K1 10,30 15,1 27,6-30,3 57,8 100,00 vyhovuje K2 10,30 17,4 29,7-30,3 59,9 100,00 vyhovuje V komínu je přetlak. Konstrukce kotlů i komínu musí vyhovovat tomuto provoznímu stavu. Ing. Petr Beneš - projektové práce apis.benes@klikni.cz Tel.: / 18

14 Tepelně technický návrh komína Komín v PROTECH spol. s r.o Ing.Petr Beneš - Nový Bor Datum tisku: Tepelně technický výpočet spalinové cesty podle ČSN EN Stavba: BD Volfartická Místo: Žandov Zadavatel: SV domu č.p. 313, 314, 315 Zpracovatel: Ing. Petr Beneš Zakázka: ZANDOV 313_5 PLNY VYKON.KMN Archiv: A-2014/001 Projektant: Ing. Petr Beneš - projektové práce Datum: apis.benes@klikni.cz Telefon: Číslo komína: 1 Popis: fasádní třísložkový komín - výpočet pro plný výkon Lokalita: Česká Lípa Nadmořská výška: z L = 276,00 m Teplota vzduchu v kotelně 15,0 C Relativní vlhkost vzduchu: ϕ = 60,00 % 4.1 Seznam spotřebičů paliv připojených na komín Číslo Obchodní Prov. Výkon η Palivo H p Spalinové hrdlo značení d nutný kw % MJ m -3 mm tah (Pa) K1 THRi 10-50C C83 48,7 97,10 zemní plyn 34, ,00 K2 THRi 10-50C C83 48,7 97,10 zemní plyn 34, , Údaje o spalinách pro atmosférický tlak Pa Číslo Spotřeba CO 2 Přebytek Hmotnostni Hustota Teplota spotřebiče paliva vzduchu tok m 3 h-1 % kg h -1 kg m -3 C K1 5,21 9,50 1,240 80,179 0,925 67,00 K2 5,21 9,50 1,240 80,207 0,925 67, Seznam úseků spalinové cesty Číslo Typ Číslo d h a b r L H Z R t o D h úseku úseku spot. mm mm mm mm m m m 2 K W-1 C mm 1 kouřovod K ,10 1,00 0,30 5,16 0,00 10, kouřovod K ,10 1,00 0,30 2,37 0,00 10, kouřovod ,10 0,80 0,00-0,14 0,00 10, kouřovod ,10 0,80 0,00 1,29 0,00 10, komín ,50 10,80 10,30 2,26 0,65-15, Vypočítané hodnoty pro ustálený hmotnostní průtok Číslo Číslo m w ρ t m t iob tr p u p H Kondenzace úseku spotřebiče kg s -1 m s -1 kg m -3 C C C Pa 1 K1 0,022 2,76 0, ,3 41,2 47,8 9,85 0,58 ANO 2 K2 0,022 2,76 0, ,3 41,2 47,8 12,86 0,58 ANO 11 0,022 1,28 0, ,7 31,4 48,1 3,25 0,00 ANO 12 0,045 2,55 0, ,4 38,0 48,1 5,02 0,00 ANO 52 0,045 2,29 0, ,0 39,2 48,5 41,71 16,48 ANO Ing. Petr Beneš - projektové práce apis.benes@klikni.cz Tel.: / 18

15 Tepelně technický návrh komína Komín v PROTECH spol. s r.o Ing.Petr Beneš - Nový Bor Datum tisku: Hodnocení výsledků výpočtu Stavba: BD Volfartická Místo: Žandov Zadavatel: SV domu č.p. 313, 314, 315 Zpracovatel: Ing. Petr Beneš Zakázka: ZANDOV 313_5 PLNY VYKON.KMN Archiv: A-2014/001 Projektant: Ing. Petr Beneš - projektové práce Datum: apis.benes@klikni.cz Telefon: Hodnocení výsledků výpočtu pro 100% připojeného výkonu. Zvýrazněné komínové úseky budou provozovány v přetlaku. Ventilátory jednotlivých kotlů by měly být seřízeny tak, aby tlakový rozdíl jednotlivých kotlů vykazoval minimálně hodnotu uvedenou ve sloupci Ventilátor a tiskovém protokolu. Rychlost proudění splodin Úseky s nulovým údajem Nejmenší 1,28 m/s - délky 0 Největší 2,76 m/s - výkonu kotlů 0 Stav kotlů - místních odporů 2 V úloze zadány 2 Na kouřovod připojeny 2 Instalovaný výkon 97,40 kw Výpočtový výkon 97,40 kw Výpočet hodnoty tiob Pro teplotu lokality t e -15,00 C Vnitřní povrch ústí komínu t iob 39,21 C Kondenzace spalin ANO Pro teplotu okolí posledního úseku komínu t uo C Vnitřní povrch ústí komínu t iob C Kondenzace spalin Ing. Petr Beneš - projektové práce apis.benes@klikni.cz Tel.: / 18

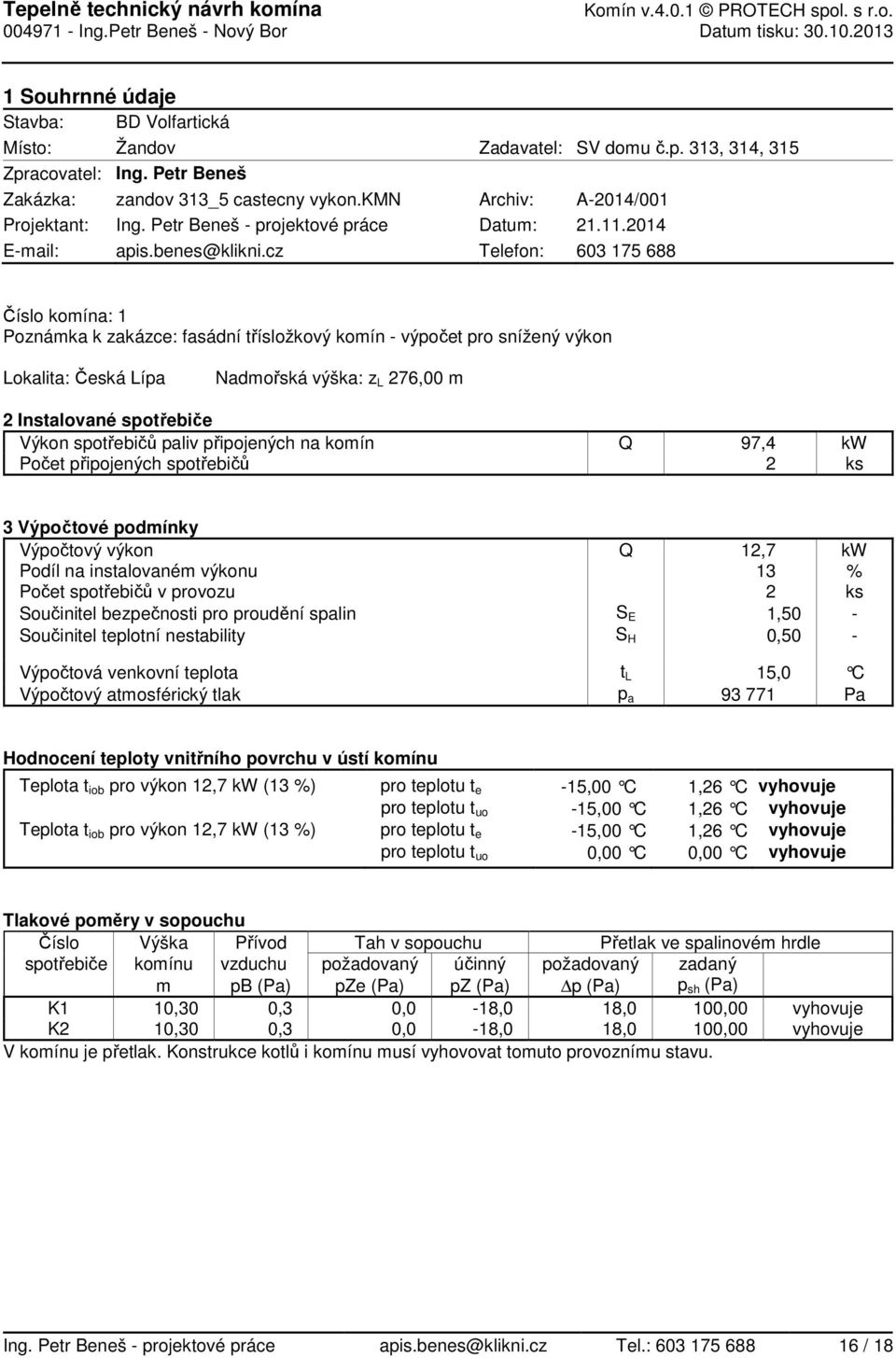

16 Tepelně technický návrh komína Komín v PROTECH spol. s r.o Ing.Petr Beneš - Nový Bor Datum tisku: Souhrnné údaje Stavba: BD Volfartická Místo: Žandov Zadavatel: SV domu č.p. 313, 314, 315 Zpracovatel: Ing. Petr Beneš Zakázka: zandov 313_5 castecny vykon.kmn Archiv: A-2014/001 Projektant: Ing. Petr Beneš - projektové práce Datum: apis.benes@klikni.cz Telefon: Číslo komína: 1 Poznámka k zakázce: fasádní třísložkový komín - výpočet pro snížený výkon Lokalita: Česká Lípa Nadmořská výška: z L 276,00 m 2 Instalované spotřebiče Výkon spotřebičů paliv připojených na komín Q 97,4 kw Počet připojených spotřebičů 2 ks 3 Výpočtové podmínky Výpočtový výkon Q 12,7 kw Podíl na instalovaném výkonu 13 % Počet spotřebičů v provozu 2 ks Součinitel bezpečnosti pro proudění spalin S E 1,50 - Součinitel teplotní nestability S H 0,50 - Výpočtová venkovní teplota t L 15,0 C Výpočtový atmosférický tlak p a Pa Hodnocení teploty vnitřního povrchu v ústí komínu Teplota t iob pro výkon 12,7 kw (13 %) pro teplotu t e -15,00 C 1,26 C vyhovuje pro teplotu t uo -15,00 C 1,26 C vyhovuje Teplota t iob pro výkon 12,7 kw (13 %) pro teplotu t e -15,00 C 1,26 C vyhovuje pro teplotu t uo 0,00 C 0,00 C vyhovuje Tlakové poměry v sopouchu Číslo Výška Přívod Tah v sopouchu Přetlak ve spalinovém hrdle spotřebiče komínu vzduchu požadovaný účinný požadovaný zadaný m pb (Pa) pze (Pa) pz (Pa) p (Pa) p sh (Pa) K1 10,30 0,3 0,0-18,0 18,0 100,00 vyhovuje K2 10,30 0,3 0,0-18,0 18,0 100,00 vyhovuje V komínu je přetlak. Konstrukce kotlů i komínu musí vyhovovat tomuto provoznímu stavu. Ing. Petr Beneš - projektové práce apis.benes@klikni.cz Tel.: / 18

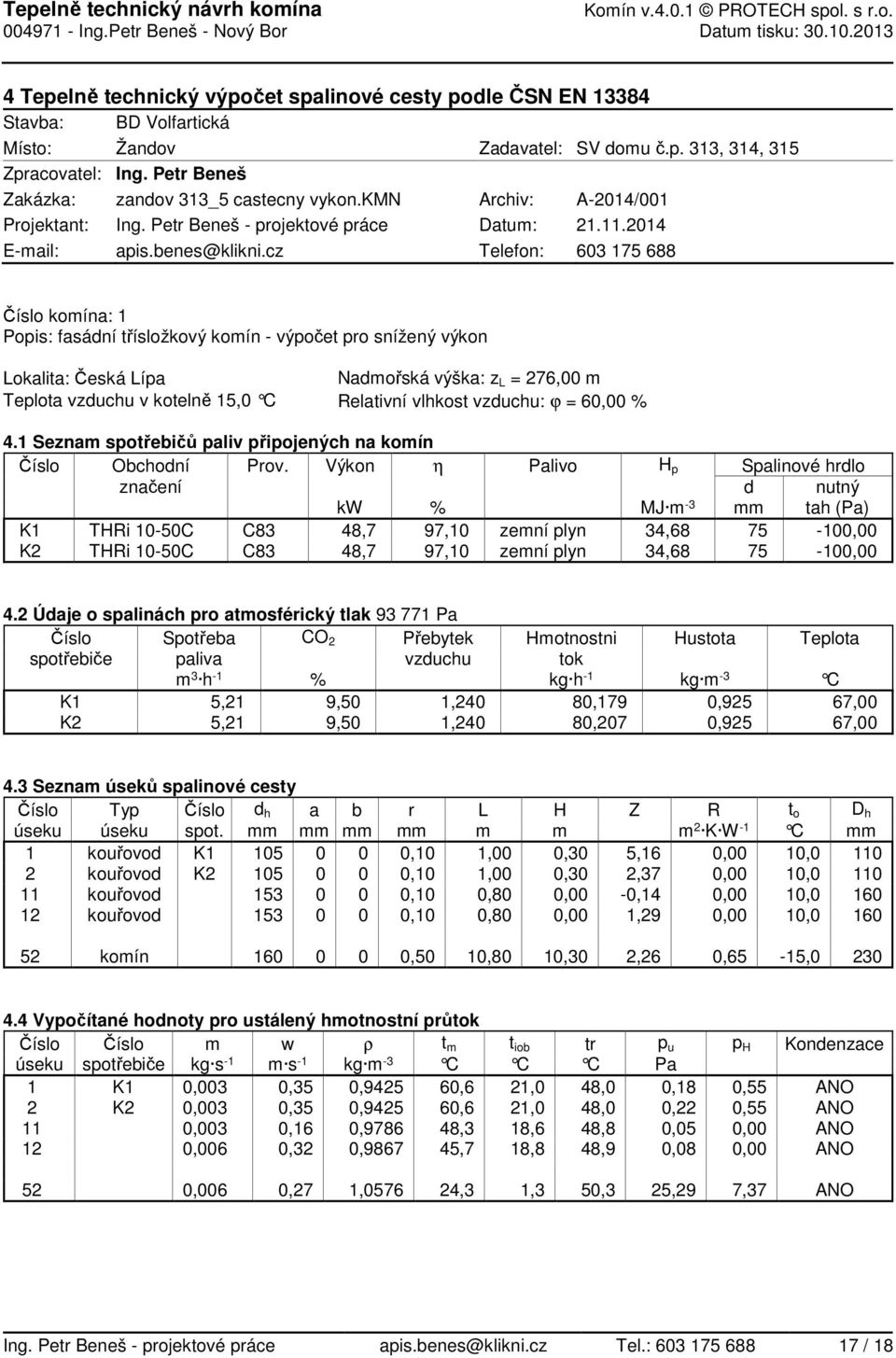

17 Tepelně technický návrh komína Komín v PROTECH spol. s r.o Ing.Petr Beneš - Nový Bor Datum tisku: Tepelně technický výpočet spalinové cesty podle ČSN EN Stavba: BD Volfartická Místo: Žandov Zadavatel: SV domu č.p. 313, 314, 315 Zpracovatel: Ing. Petr Beneš Zakázka: zandov 313_5 castecny vykon.kmn Archiv: A-2014/001 Projektant: Ing. Petr Beneš - projektové práce Datum: apis.benes@klikni.cz Telefon: Číslo komína: 1 Popis: fasádní třísložkový komín - výpočet pro snížený výkon Lokalita: Česká Lípa Nadmořská výška: z L = 276,00 m Teplota vzduchu v kotelně 15,0 C Relativní vlhkost vzduchu: ϕ = 60,00 % 4.1 Seznam spotřebičů paliv připojených na komín Číslo Obchodní Prov. Výkon η Palivo H p Spalinové hrdlo značení d nutný kw % MJ m -3 mm tah (Pa) K1 THRi 10-50C C83 48,7 97,10 zemní plyn 34, ,00 K2 THRi 10-50C C83 48,7 97,10 zemní plyn 34, , Údaje o spalinách pro atmosférický tlak Pa Číslo Spotřeba CO 2 Přebytek Hmotnostni Hustota Teplota spotřebiče paliva vzduchu tok m 3 h-1 % kg h -1 kg m -3 C K1 5,21 9,50 1,240 80,179 0,925 67,00 K2 5,21 9,50 1,240 80,207 0,925 67, Seznam úseků spalinové cesty Číslo Typ Číslo d h a b r L H Z R t o D h úseku úseku spot. mm mm mm mm m m m 2 K W-1 C mm 1 kouřovod K ,10 1,00 0,30 5,16 0,00 10, kouřovod K ,10 1,00 0,30 2,37 0,00 10, kouřovod ,10 0,80 0,00-0,14 0,00 10, kouřovod ,10 0,80 0,00 1,29 0,00 10, komín ,50 10,80 10,30 2,26 0,65-15, Vypočítané hodnoty pro ustálený hmotnostní průtok Číslo Číslo m w ρ t m t iob tr p u p H Kondenzace úseku spotřebiče kg s -1 m s -1 kg m -3 C C C Pa 1 K1 0,003 0,35 0, ,6 21,0 48,0 0,18 0,55 ANO 2 K2 0,003 0,35 0, ,6 21,0 48,0 0,22 0,55 ANO 11 0,003 0,16 0, ,3 18,6 48,8 0,05 0,00 ANO 12 0,006 0,32 0, ,7 18,8 48,9 0,08 0,00 ANO 52 0,006 0,27 1, ,3 1,3 50,3 25,29 7,37 ANO Ing. Petr Beneš - projektové práce apis.benes@klikni.cz Tel.: / 18

18 Tepelně technický návrh komína Komín v PROTECH spol. s r.o Ing.Petr Beneš - Nový Bor Datum tisku: Hodnocení výsledků výpočtu Stavba: BD Volfartická Místo: Žandov Zadavatel: SV domu č.p. 313, 314, 315 Zpracovatel: Ing. Petr Beneš Zakázka: zandov 313_5 castecny vykon.kmn Archiv: A-2014/001 Projektant: Ing. Petr Beneš - projektové práce Datum: apis.benes@klikni.cz Telefon: Hodnocení výsledků výpočtu pro 13% připojeného výkonu. Zvýrazněné komínové úseky budou provozovány v přetlaku. Ventilátory jednotlivých kotlů by měly být seřízeny tak, aby tlakový rozdíl jednotlivých kotlů vykazoval minimálně hodnotu uvedenou ve sloupci Ventilátor a tiskovém protokolu. Rychlost proudění splodin Úseky s nulovým údajem Nejmenší 0,16 m/s - délky 0 Největší 0,35 m/s - výkonu kotlů 0 Stav kotlů - místních odporů 2 V úloze zadány 2 Na kouřovod připojeny 2 Instalovaný výkon 97,40 kw Výpočtový výkon 12,66 kw Výpočet hodnoty tiob Pro teplotu lokality t e -15,00 C Vnitřní povrch ústí komínu t iob 1,26 C Kondenzace spalin ANO Pro teplotu okolí posledního úseku komínu t uo C Vnitřní povrch ústí komínu t iob C Kondenzace spalin Ing. Petr Beneš - projektové práce apis.benes@klikni.cz Tel.: / 18
