Operační systém z hlediska procesu Mgr. Josef Horálek

Transkript

1 Operační systém z hlediska procesu Mgr. Josef Horálek

2 = Stav probíhající (running) = procesu je přidělen procesor a právě se provádí příslušné programy; = Stav čekající (waiting) = proces čeká na určitou událost; = např. dokončení I/O operace; = Stav připraven (ready) = proces je připraven k vykonání a čeká pouze na přidělení procesoru; Stav procesu

3 Stav procesu = Stav předaná (submit) = uživatel předal svou úlohu systému a ten na ni musí reagovat; = stav mírně archaický; = Stav přijata (hold) = úloha je na disku počítače ve vnitřní reprezentaci; = očekává přidělení prostředku; = Stav ukončena (complete) = výpočet úlohy skončil a všechny přidělené prostředky jsou uvolněny k dalšímu použití;

4 Stav procesu Ukončena Výpočetní systém Probíhající Přijata Připravena Čekající Předána

5 Moduly operačního systému = Přechody mezi stavy procesu = zajišťují moduly OS; = musí mít přehled o jednotlivých prostředcích; = realizovat pravidla; = komu bude prostředek přidělen; = kdy a v jakém rozsahu bude přidělen; = prostředky přidělovat a vyžadovat jejich navrácení;

6 Moduly operačního systému = Modul přidělování procesoru = Plánovač úloh = sleduje a eviduje stav všech úloh v systému; = uchovává si je ve frontě; = různá priorita jednotlivých úloh; = systémové úlohy mají vždy vyšší prioritu než uživatelské; = Plánovač procesu = sleduje frontu procesu; = rozhoduje, který proces a na jak dlouho dostane přidělen procesor; = Dispečer (traffic controler) = sleduje procesor; = sleduje stav procesu;

7 Moduly operačního systému = Modul přidělování periferii = I/O dispečer = sleduje stav periferních zařízení, kanálu, řídící jednotky; = I/O plánovač = rozhoduje o efektivním přidělení periferních zařízení; = u sdílených I/O, rozhoduje kdo a v jakém rozsahu dostane prostředek přidělen; = přiřazuje periferii a zahajuje I/O operaci; = požaduje navrácení prostředku = většinou se u I/O ukončuje automaticky;

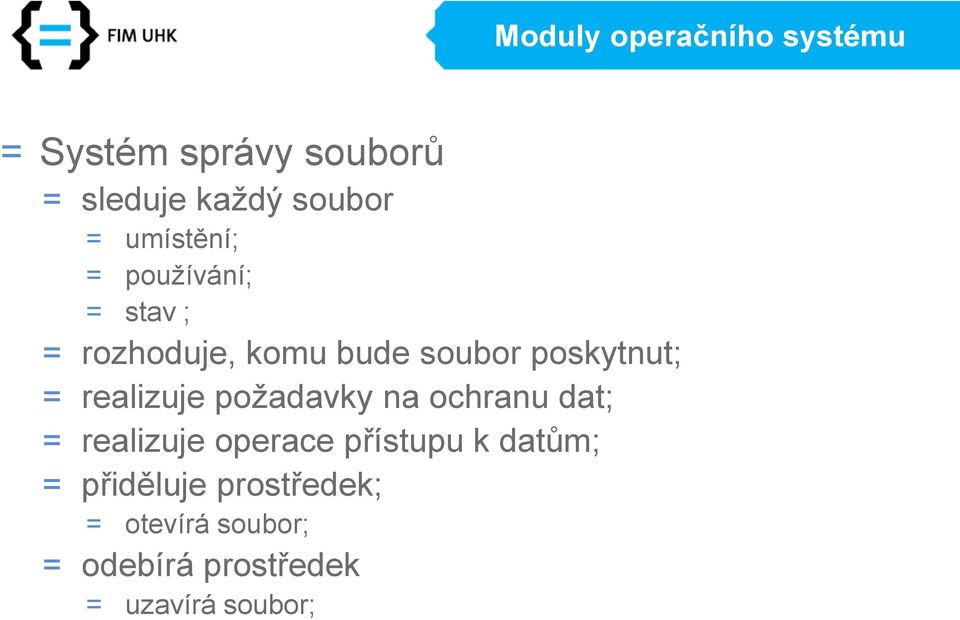

8 = Systém správy souborů = sleduje každý soubor = umístění; = používání; = stav ; = rozhoduje, komu bude soubor poskytnut; = realizuje požadavky na ochranu dat; = realizuje operace přístupu k datům; = přiděluje prostředek; = otevírá soubor; = odebírá prostředek = uzavírá soubor; Moduly operačního systému

9 Průběh vykonávání procesu Ukončena Modul přidělování paměti Modul přidělování periferií Dispečer Přiřazena paměť Dotaz na kapacitu paměti Plánovač úloh Dotaz na periferie Vytvoření procesu úlohy Probíhající Přijata Připravena Čekající I/O dispečer (spooling) Předána Systém souborů

10 Průběh vykonávání procesu Plánovač procesů Ukončena Dispečer Konec časového kvanta Dotaz na procesor Plánovač procesů Probíhající Přijata Připravena Čekající Předána

11 Průběh vykonávání procesu Ukončena Zahaj I/O Modul přidělování periferií Vytvoř I/O proces Probíhající Dispečer Systém souborů Zablokuj původní proces Volej čtení Plánovač procesů Signalizace Připravena Čekající Dispečer

12 Modul přidělování paměti Uvolnění paměti Průběh vykonávání procesu Ukončena Modul přidělování periferií Plánovač procesů Uvolnění periferie Probíhající Uvolni proces Přijata Připravena Čekající Předána

13 Průběh vykonávání procesu = Uživatel uvede úlohu do stavu předána, pokud ji I/O dispečer za pomoci modulu spooling je schopen vyhradit dostatečné místo na pevném disku. = Tím úloha přechází do stavu přijata a ujímá se jí plánovač úloh = Poté je úloha zavedena do paměti a jí odpovídající proces je ve stavu připraven. = Procesor je úloze přidělen pouze na určitou dobu. Pokud během ní úloha není dokončena, dispečer uloží stav registru a procesu, plánovač procesu ji procesoru odebere a vrátí do stavu připraven.

14 Průběh vykonávání procesu = Je-li úloha ve stavu probíhající a modul správy souboru volá modul přidělování periferií zahájíčtení a zároveň požádá plánovač procesu, aby proces převedl do stavu čekající. = Pokud je úloha ve stavu probíhající dokončena, modul přidělování periferií ji odebere přidělené periferie, modul přidělování paměti uvolní paměť, která byla úloze alokována a plánovač procesu ji odebere procesor. Tím je výpočet úlohy ukončen.

15 Hierarchická struktura OS = Virtuální počítač = počítač + OS = OS umožňuje ovládání počítače na přijatelné úrovni; = ke strojovým instrukcím počítače přidá množinu svých příkazů, které strojové instrukce používají; = vzniká množina instrukcí virtuálního počítače; = Uživatelské programy = zpracovává virtuální počítač;

16 Hierarchická struktura OS Proces 3 Virtuální počítač Proces 1 Holý počítač Uživatelské programy Proces 4 Programové vybavení operačního systému Proces 2

17 Hierarchická struktura OS = U velkých systémů není možné řešit OS jako jediný program: = klíčové funkce používané mnoha systémovými moduly včleněny do vnitřního virtuálního počítače ; = ostatní funkce ve vlastním virtuálním počítači; = jsou prováděny v podstatě stejně jako uživatelské procesy;

18 Hierarchická struktura OS Proces 3 Vnější virtuální počítač Proces 1 Vnitřní virtuální počítač Holý počítač Uživatelské programy Proces 4 Základní klíč. fce OS Ostatní klíč. fce OS Proces 2

19 Hierarchická struktura OS = Kde umístit jednotlivé moduly OS? = procesy OS mohou být spolu různě provázané; = např. mohou komunikovat; = lze je uspořádat do tzv. vrstev procesu; = v hierarchickém systému je dovoleno volat pouze moduly na stejně nebo nižší úrovni; = Která funkce na kterou úroveň? = na nejnižší úrovni musí být funkce volané všemi moduly; = P operace = zaznamenávají přidělení nebo žádost o přidělení prostředku, synchronizují žádosti (operace čekej na semaforu); = V operace = zaznamenávají, že byl prostředek uvolněn (operace signál na semaforu);

20 Hierarchická struktura OS Proces 1 Proces 2 U5 U4 U3 Jádro U2 U1 HP Mod. přidělování procesoru na nižší úrovni Mod. přidělování paměti Mod. přidělování procesoru na vyšší úrovni Mod. přidělování periferií Systém souborů

21 = úroveň 5: = modul ovládání systému souboru = vytvoř / zruš soubor; = otevři / uzavři soubor; = operace čtení a zápisu do souboru; = úroveň 4: = modul přidělování periferních zařízení = sleduj stav všech I/O zařízení; = naplánuj I/O operace; = zahaj I/O proces; Hierarchická struktura OS

22 Hierarchická struktura OS = úroveň 3: = modul přidělování procesoru na vyšší úrovni = vytvoř / zruš proces; = zašli / přijmi zprávu mezi procesy; = zastav proces; = zahaj proces; = úroveň 2: = modul přidělování paměti = přiděl paměť; = uvolni paměť; = úroveň 1: = modul přidělování procesoru na nižší úrovni = provádění P operací; = provádění V operací; = plánování procesu multiprogramování;

23 Děkuji za pozornost
