Motorola MC1000 návod k použití

Transkript

1 Motorola MC1000 návod k použití

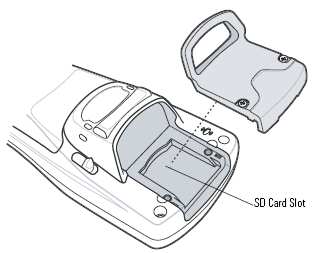

2 Úvod MC1000 je robustní mobilní terminál, který v sobě kombinuje práci s datovými údaji a schopnost snímání čárového kódu. Díky MC1000 budete schopni zpracovávat data mnohem efektivněji a přesněji a dodat tak správný produkt ve správný čas, na správné místo, ke správnému zákazníkovi. Části terminálu LED indikátor nabíjení LED indikátory snímání Zvuková signalizace Kryt SD karty Obrazovka Sklíčko Snímací tlačítko Západky krytu baterie Klávesnice Poutko Kryt baterie Zapnutí MC1000 čelní pohled MC1000 zadní pohled

3 Příslušenství Seznam příslušenství, které je k dispozici pro terminály MC1000: jednomístný sériový slot/usb cradle nabíjí hlavní baterii terminálu a přídavnou baterii a propojuje ho s pevným počítačem přes USB / RS232. čtyřmístný nabíjecí slot nabíjí až 4 terminály nabíjecí kabel USB kabel pro nabíjení zajišťuje komunikaci přes USB a nabíjí terminál RS232 kabel pro nabíjení zajišťuje RS232 komunikaci a nabíjí terminál Kabel k jednomístnému cradlu RS232 zajišťuje sériovou komunikaci s počítačem. Kabel k jednomístnému cradlu USB zajišťuje USB komunikaci. MC1000 univerzální dobíječ baterií (UBC) plastické pouzdro textilní pouzdro Jak začít Předtím než začnete terminál MC1000 používat, je třeba uskutečnit následující jednoduché procedury: instalovat hlavní baterii nabít hlavní a náhradní baterii zapnout terminál

4 Vložení hlavní baterie před prvním použitím terminálu nejprve vložte nabitou baterii otevřete páčky k uvolnění krytu za mačkání vyhněte kryt k sobě vložte baterii dovnitř terminálu nejprve vrchní částí a pak jemně zatlačte na spodní část tak, aby klip baterie zapadl do terminálu (u normálních baterii je vložte klasicky ze shora) přikryjte baterii zpátky krytem, až to cvakne (vložte nejprve spodní část krytu a pak horní) kryt baterie klipy baterií západky nebo páčky klipy baterií baterie Západky

5 Nabíjení baterie Hlavní baterie může být nabita před vložením do terminálu nebo již přímo v terminálu. Před prvním použitím terminálu nabijte hlavní baterii doba prvního nabití bývá kolem 15 hodin. Když je hlavní baterie plně nabita, LED indikátor přestane blikat. Doba nabíjení pro hlavní baterii je většinou méně než 4 hodiny a doba pro nabití přídavné baterie méně než 6 hodin. Baterie by měla být nabíjena při teplotách v rozmezí 0 C až 40 C. Pokud odstraníte lithium-lion baterii dřív, než je přídavná baterie plně dobita, riskujete ztrátu dat. Neodstraňujte baterii v prvních 15 hodinách. LED indikace při nabíjení terminálu LED Nesvítí Pomalu blikající červená Svítící červená Indikace Přídavná baterie je špatně vložena v cradlu nebo cradle není zapojen; nabíječka není zapnuta Přídavná baterie se nabíjí Baterie je plně nabita Zachycení dat Terminál má integrovaný snímač nebo imager pro sběr dat pomocí čárových kódů. Laserové snímání: 1. Zajistěte, aby měl váš terminál nainstalovány a spuštěny všechny potřebné aplikace pro snímání čárových kódů. 2. Zamiřte snímacím okénkem na čárový kód. 3. Zmáčkněte tlačítko pro snímání. Ujistěte se, že červený paprsek protíná celý čárový kód. LED 1 svítí červeně znamená, že snímání právě probíhá. LED 1 svítí zeleně a ozve se pípnutí čárový kód byl úspěšně načten. správně špatně LED indikace snímání LED Nesvítí Svítící červená Svítící zelená Indikace Nesnímá se Laser je aktivovaný, snímání právě probíhá Čárový kód byl úspěšně načten

6 Nabíjení baterie Jednomístný sériový slot/usb cradle může nabíjet hlavní baterii v terminálu a zároveň i přídavnou baterii. 1. vložte terminál do nabíječky, LED indikátor mobilního terminálu svítí, což znamená, že se baterie nabíjí 2. pokud je baterie nabita, odstraňte terminál z nabíječky LED indikátor nabíjení (žlutý) LED indikátor přídavná baterie slot pro terminál LED nabíjení baterie indikátor přídavné USB port sériový port zapínací port

7 Připojení čtyřmístné nabíječky Tato nabíječka může nabíjet až 4 terminály současně. 1. vložte terminál do čtečky 2. LED indikátor terminálu svítí červeně, což znamená, že se terminál nabíjí 3. pokud je proces nabíjení ukončen, vyjměte terminál z nabíječky LED indikátor nabíjení (červený) LED indikátor zapnutí MC1000 komunikační a nabíjecí kabel zajišťuje nabíjení terminálu zajišťuje komunikaci mezi terminálem a počítačem

8 SD karta Zajišťuje druhotné uchování dat. SD karta je umístěna v zadní části terminálu: 1. Vypněte zařízení. 2. Odšroubujte dva šroubky kryjící kartu, tak jak je ukázáno na obrázku. Šroubky Problémy problém příčina řešení Terminál nejde zapnout Dobíjecí baterie nejde nabít Na displeji se nic nezobrazuje Špatná komunikace s IrDA tiskárnou Během datového přenosu se nepřenesla žádná data, nebo se přenesla nekompletně Terminál se sám vypíná Baterie není nabitá Baterie není správně nainstalovaná Systémová chyba Baterie selhala Terminál byl odstraněn z cradlu během nabíjení baterie Terminál není zapnutý Vzdálenost od tiskárny není mezi 13 a 98 cm V komunikační cestě je překážka Aplikace není vhodná ke komunikaci s tiskárnou Terminál byl odstraněn z cradlu nebo odpojen od pevného počítače během komunikace Terminál není aktivní Baterie není správně vložena Baterie je vybitá Baterie vyčerpala svou životnost Nabijte nebo vyměňte baterii Správně nainstalujte baterii Resetujte terminál Vyměňte baterii. Pokud terminál stále nereaguje, resetujte ho. Vložte terminál zpět do cradlu a dobijte ho. Zmáčkněte spouštěcí tlačítko Dejte mobilní terminál blíže k tiskárně a zopakujte komunikaci Ujistěte se, že komunikaci nepřekáží žádné objekty Nainstalujte správnou aplikaci pro komunikaci s tiskárnou Vraťte terminál zpět do cradlu a zopakujte přenos Terminál se sám po určité době nečinnosti vypíná tato doba je nastavitelná (od 30 sekund do 15 minut) Vložte baterii správně Nabijte baterii nebo vložte jinou Vyměňte baterii

9 Klávesnice Klávesy Popis Vypíná a zapíná zařízení a displej. Aktivuje laser. Funguje jako šipka vzhůru. Aktivuje funkce, když se používá F (modrá tlačítka). Na liště se objeví následující znak. Funguje jako šipka dolů. Aktivuje funkce, když se používá F (modrá tlačítka). Na liště se objeví následující znak. Funguje jako šipka vlevo. Když je aktivovaná klávesa F (modré tlačítko) má funkci ESC. Funguje jako šipka vpravo. Když je aktivovaná klávesa F (modré tlačítko) má funkci TAB. Po zmáčknutí se aktivují alfa klávesy (oranžové). Pro opětovné navrácení stačí stisknout alfa tlačítko. Když je aktivováno objeví se na liště. Po zmáčknutí se aktivují funkce. (modré). Pro opětovné navrácení stačí stisknout tlačítko F. Funguje v základu jako standardní numerická klávesnice. Při aktivovaném Alpha tlačítku funguje jako alfanumerická. Pokud přidržíme tlačítko SHIFT, píšou se velká písmena. Funguje v základu jako tlačítko DELETE. Při aktivovaném Alpha tlačítku funguje jako zvyšovač hlasitosti. Pokud přidržíme ještě tlačítko F hlasitost se sníží. Funguje jako klasický enter. Za aktivovaného ALPHA tlačítka zmačkněte SHIFT a aktivují se Shift funkce. Při aktivovaném tlačítku F zvyšuje či snižuje kontrast.

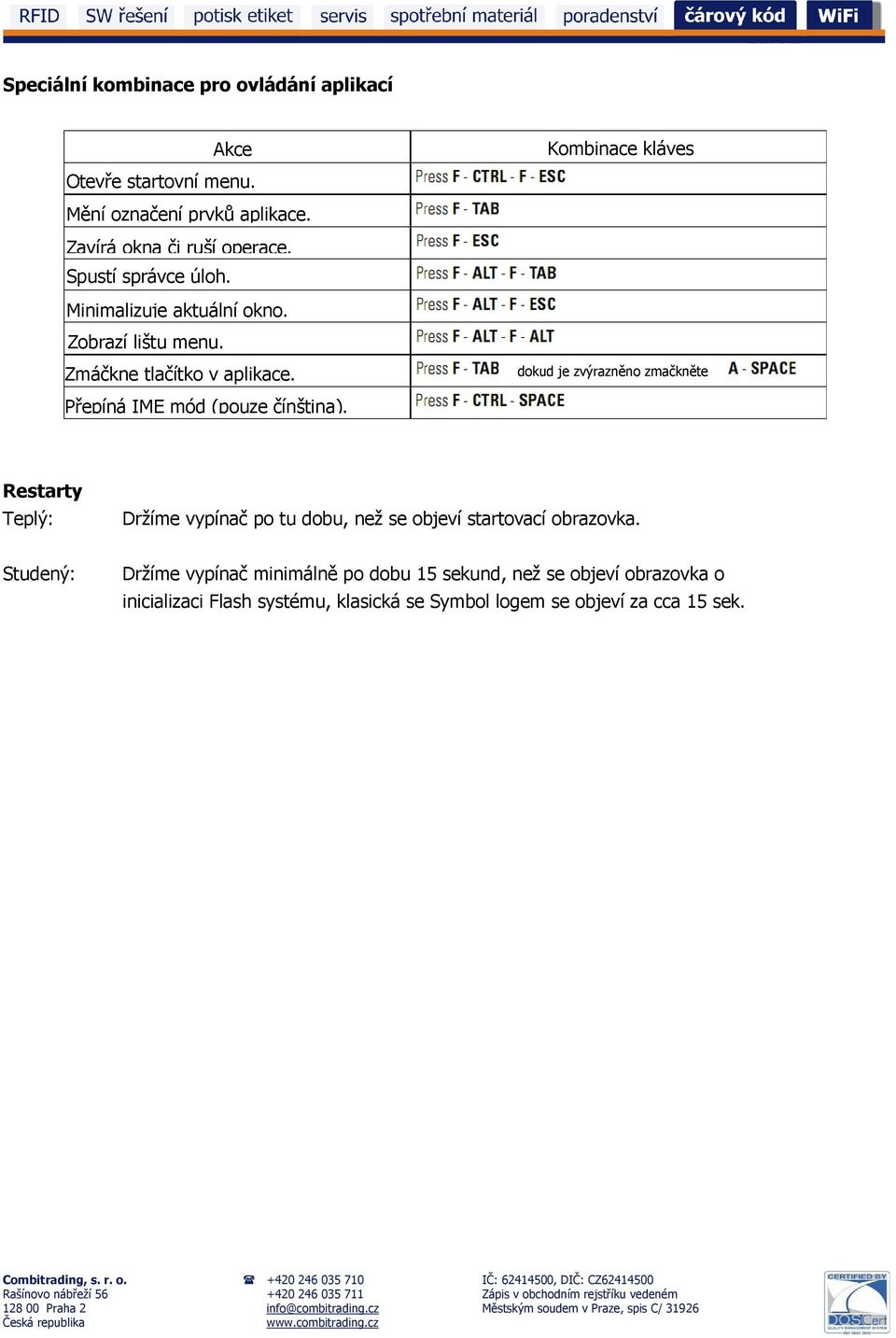

10 Speciální kombinace pro ovládání aplikací Akce Otevře startovní menu. Mění označení prvků aplikace. Zavírá okna či ruší operace. Spustí správce úloh. Minimalizuje aktuální okno. Zobrazí lištu menu. Zmáčkne tlačítko v aplikace. Přepíná IME mód (pouze čínština). Kombinace kláves dokud je zvýrazněno zmačkněte Restarty Teplý: Držíme vypínač po tu dobu, než se objeví startovací obrazovka. Studený: Držíme vypínač minimálně po dobu 15 sekund, než se objeví obrazovka o inicializaci Flash systému, klasická se Symbol logem se objeví za cca 15 sek.
