1 Parkovací asistent Steelmate PTS400T Uživatelská příručka a montážní návod

2 Vážení zákazníci děkujeme, že jste se rozhodli pro parkovací asistent Steelmate PTS400T. Věříme, že Vám bude vždy dobrým pomocníkem na cestách. Parkovací asistent je učen pro usnadnění parkování. Použití parkovacího asistentu podstatně snižuje riziko střetu vozidla s chodcem nebo s předměty, které se mohou za vozidlem nacházet při couvání. Jak parkovací systém PTS400T pracuje? 4 ultrazvukových senzorů zjišťuje překážky za vozidlem. Všechny překážky jsou odhaleny a ohlášeny zvukovým signálem, jehož intenzita narůstá se zmenšující se vzdáleností. Signál se změní v nepřetržitý tón, jakmile se vzdálenost k překážce zmenší pod 30 cm. Vzdálenost a pozice překážek jsou zobrazeny na LCD displeji. Vzdálenost od překážky je zobrazena i rozdílnou barvou podsvícení displeje. Klíčové vlastnosti - rychlá odezva 0,08s - technologie anti falešného poplachu - odnímatelné senzory s vodotěsným konektorem - automatické testování poškození senzorů - bezdrátová komunikace mezi displejem a řídící jednotkou Technické údaje - Velikost displeje: 75x100x60mm (šířka, výška, hloubka) - indikace optická: LCD displej - indikace zvuková: Pí...Pí, se zkracující se pauzou při přiblížení - napájení: 9 ~ 15V - sledovaná vzdálenost: 0,3 2,5 m - detekce překážky: 0.1-2,5 m - pracovní teplota: C - senzory: ultrazvukové, průměr 18 mm - montážní výška senzorů: 45cm ~ 65cm - hlasitost pípání: 70 ~ 90 db - možnost instalace: 2 nebo 4 senzorů Obsah balení - Řídící jednotka - LCD displej - 4 ks ultrazvukových senzorů s vodotěsným odnímatelným konektorem - frézka pro vyvrtání přesného otvoru - kabeláž a montážní materiál - montážní návod Snadná montáž - Výrobek je navržen pro rychlou a snadnou montáž - Propojovací kabeláž dodávána jako součást výrobku - Konektory označené písmeny pro okamžitou identifikaci - Šroubovací konektory pro snadnou montáž senzorů - Rychlá a snadná instalace displeje a řídicí jednotky (samolepící podložka) - Není třeba žádné speciální nářadí Univerzální výrobek - Může být instalován do jakéhokoliv typu osobního automobilu, vozidla s pohonem všech čtyř kol a do velké dodávky.

3 LCD displej 1. Vzdálenost od překážky je zobrazena rozdílnou barvou podsvícení displeje. 2. Automatická kontrola stavu senzorů 4.Digitální ukazatel vzdálenosti. 5. Sloupcový ukazatel vzdáleností 3. Matricový ukazatel vzdáleností 6. Přepínač úrovně hlasitosti 8. Bzučák / Reproduktor 7. Podstavec displeje 9. Kloubový držák 1. Vzdálenost od překážky je zobrazena rozdílnou barvou podsvícení displeje modrá, zelená, žlutá a červená. 2. Parkovací systém zkontroluje stav 4 snímačů v průběhu 1 vteřiny aktivace. Součet a umístění senzorů budou zobrazený na displeji. 3. Matricový ukazatel vzdálenosti vykreslí tvar a umístění překážky. 4. Digitální ukazatel vzdálenosti zobrazí číselnou hodnotu vzdálenosti od nejbližší překážky s přesností 0.1m. Rozsah vzdálenosti měření je od 2,5 0,3m zobrazené číslem na displeji. 5. Sloupcový graf indikuje přiblížení k překážce. 6. Přepínač úrovně hlasitosti. Přepínačem zvolte požadovanou úroveň hlasitosti. 7. Podstavec displeje. Připevněte displej pomocí lepicí podložky na podstavci. 8. Bzučák / Reproduktor. 9. Kloubový držák, umožňuje libovolné nastavení v úhlu 15 stupňů. <0.3m zóna 4 0.5~0.4m zóna 3 0.7~0.6m zóna 3 0.8~0.7m zóna 3 1.0~0.9m zóna 3 1.5~1.1m zóna 2 2.5~1.5m zóna 1

4 Funkce automatického testovaní senzorů Po zařazení zpátečky systém automaticky otestuje 4 zadní senzory. V případě poškození senzoru, zobrazí na displeji součet poškozených senzorů a jejich umístění, viz obrázek. Součet poškozených senzorů Umístění poškozených senzorů

5 Umístění elektroinstalace a senzorů Nářadí potřebné pro montáž

6 Montáž parkovacích senzorů Určete a označte na zadním nárazníku pozice, kam budete instalovat senzory: - Ujistěte se, že všechny jsou ve výšce nejméně 50 a nejvýše 70 cm nad zemí - Pozice krajních senzorů musí být v rozmezí 12 až 20 cm od bočního obrysu karosérie vozidla - Rozdělte senzory po nárazníku tak, aby byly od sebe navzájem vzdáleny maximálně 45 cm - Musíte zabezpečit takovou pozici senzorů, která se neodchýlí od kolmice o víc než +/-5. V případě nutnosti použijte úhlové korekční kroužky. Pomocí vrtáku (součást sady), vyvrtejte otvory pro 4 senzory v určených pozicích. Protáhněte kabely senzorů zevnitř zavazadlového prostoru do prostoru pod nárazník a připravte je k připojení k senzorům. Vložte čtyři senzory do otvorů v nárazníku a ujistěte se, že každý je v takové pozici, kdy šipka ukazuje směrem vzhůru (UP). Připojte a přišroubujte senzory ke kabelům. Dodržte pořadí A B C D (viz označení), přičemž A je senzor na levém okraji nárazníku a D je pravý krajní senzor. Svažte všechny kabely dohromady pomocí lepicí pásky a spojek typu cerflex, které jsou součástí sady. Protáhněte koncový konektor kabeláže dopředu, kde se blízko pedálů nachází elektronická řídicí jednotka (ECU). Kabeláž ukryjte za obložení sloupku dveří na straně řidiče.

7 Instalace displeje Umístěte displej na přístrojovou desku tak, aby nepřekážel ve výhledu řidiče. Připevněte displej pomocí lepicí podložky na podstavci. Elektrická připojení Připojte kabeláž: - Červený vodič kontrolní jednotky (ECU) - ke světlu zařazení zpětného rychl. stupně (+12V) - Černý vodič kontrolní jednotky (ECU) - k uzemnění (kostra) - Bílý vodič LCD displeje - k zapalování (+12V) - Černý vodič LCD displeje - k uzemnění (kostra) Nakonec připojte kabeláž zadních senzorů k elektronické řídicí jednotce (ECU), s tím, že dbáte na správné zapojení konektorů podle písmen A B C D. Schéma zapojení

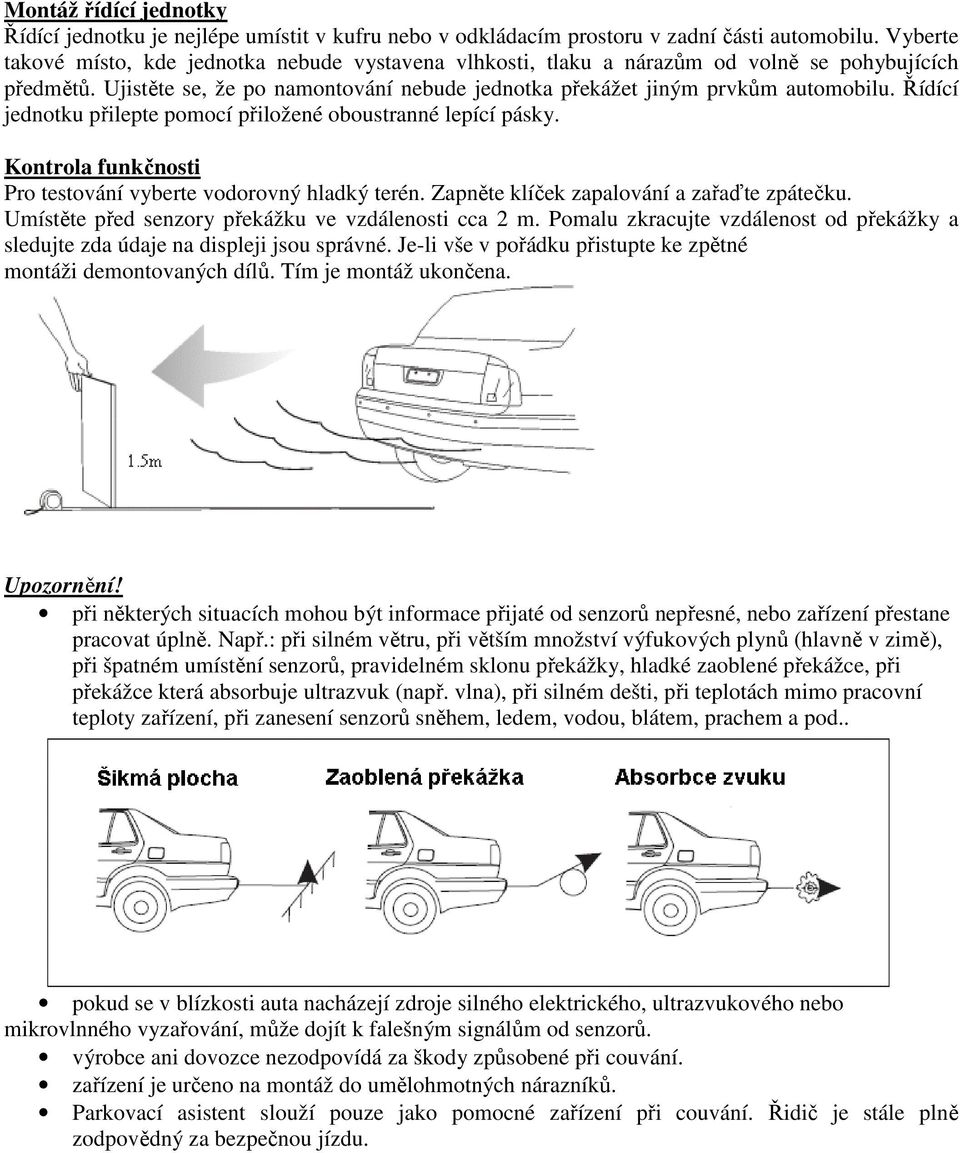

8 Montáž řídící jednotky Řídící jednotku je nejlépe umístit v kufru nebo v odkládacím prostoru v zadní části automobilu. Vyberte takové místo, kde jednotka nebude vystavena vlhkosti, tlaku a nárazům od volně se pohybujících předmětů. Ujistěte se, že po namontování nebude jednotka překážet jiným prvkům automobilu. Řídící jednotku přilepte pomocí přiložené oboustranné lepící pásky. Kontrola funkčnosti Pro testování vyberte vodorovný hladký terén. Zapněte klíček zapalování a zařaďte zpátečku. Umístěte před senzory překážku ve vzdálenosti cca 2 m. Pomalu zkracujte vzdálenost od překážky a sledujte zda údaje na displeji jsou správné. Je-li vše v pořádku přistupte ke zpětné montáži demontovaných dílů. Tím je montáž ukončena. Upozornění! při některých situacích mohou být informace přijaté od senzorů nepřesné, nebo zařízení přestane pracovat úplně. Např.: při silném větru, při větším množství výfukových plynů (hlavně v zimě), při špatném umístění senzorů, pravidelném sklonu překážky, hladké zaoblené překážce, při překážce která absorbuje ultrazvuk (např. vlna), při silném dešti, při teplotách mimo pracovní teploty zařízení, při zanesení senzorů sněhem, ledem, vodou, blátem, prachem a pod.. pokud se v blízkosti auta nacházejí zdroje silného elektrického, ultrazvukového nebo mikrovlnného vyzařování, může dojít k falešným signálům od senzorů. výrobce ani dovozce nezodpovídá za škody způsobené při couvání. zařízení je určeno na montáž do umělohmotných nárazníků. Parkovací asistent slouží pouze jako pomocné zařízení při couvání. Řidič je stále plně zodpovědný za bezpečnou jízdu.
