PCD 615 DEU. Vážení zákazníci,

Transkript

1 Vážení zákazníci, chceme vám poděkovat a zároveň poblahopřát, že jste si vybrali náš výrobek. Tento moderní spotřebič byl vyroben z materiálů nejvyšší kvality, které prošly nejpřísnější kontrolou kvality během výroby a byly pečlivě testovány, aby se zaručilo, že splní všechny vaše nároky při vaření. Tato příručka je rozdělena na dvě části: pokyny pro užívání a pokyny pro instalaci. Žádáme vás, abyste si tyto jednoduché pokyny laskavě přečetli a řídili se jimi, aby tak od samého začátku bylo možné zaručit prvotřídní výsledky. Tato brožurka obsahuje důležité informace nejen pokud jde o používání, ale také pokud jde o vaši osobní bezpečnost a údržbu spotřebiče. Naše výrobky jsou pečlivě zabaleny, aby byly chráněny během dopravy. Balicí materiály jsou použity pouze v nezbytném množství a všechny jsou zcela recyklovatelné. I vy můžete přispět k ochraně životního prostředí tím, že se jich zbavíte správným způsobem. Nevylévejte olej použitý při smažení do kuchyňské výlevky, mohli byste vážně poškodit životní prostředí. Pokud nemáte poblíž sběrné místo na použité oleje, zbavte se ho alespoň tak, že ho nalijete do uzavřeného obalu (láhev, krabice apod.) a vložíte do popelnice či kontejneru. Tím je zaručeno, že se dostane do třídícího místa a bude s ním zacházeno správným způsobem. Pokud se chcete zbavit starého spotřebiče, znehodnoťte ho a odvezte do příslušné sběrny. PCD 615 DEU B

2 OBSAH Bezpečnostní upozornění... 5 Vaše nová varná deska... 7 Plynové hořáky... 8 Doporučené průměry nádob... 9 Přídavná kávová mřížka... 9 Kuchařská doporučení Použití varné desky vaření Čištění a údržba Odstraňování závad Záruční podmínky Tabulka hodnot

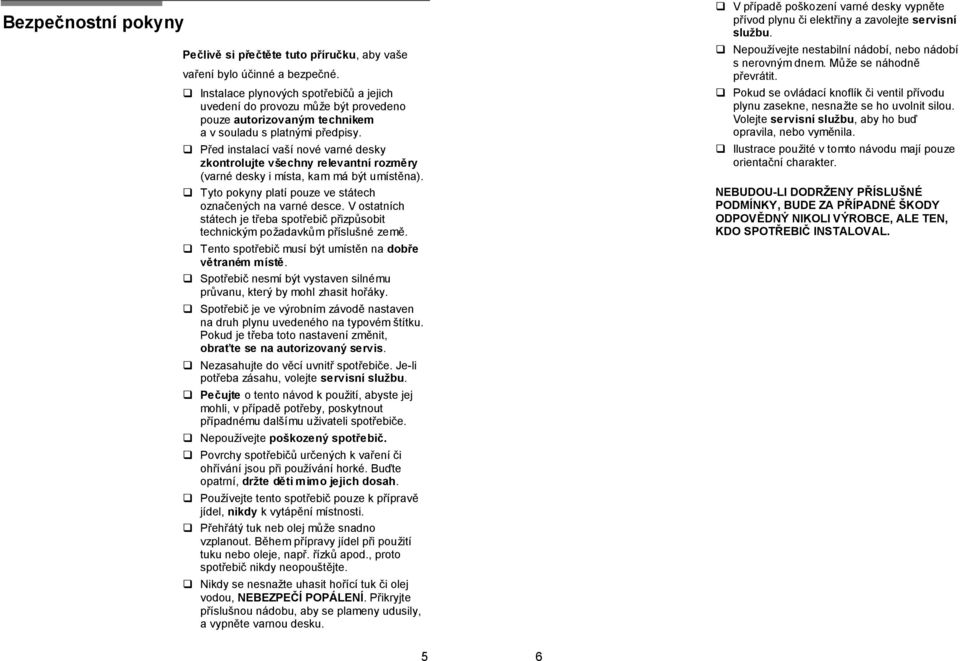

3 Bezpečnostní pokyny Pečlivě si přečtěte tuto příručku, aby vaše vaření bylo účinné a bezpečné. Instalace plynových spotřebičů a jejich uvedení do provozu může být provedeno pouze autorizovaným technikem a v souladu s platnými předpisy. Před instalací vaší nové varné desky zkontrolujte všechny relevantní rozměry (varné desky i místa, kam má být umístěna). Tyto pokyny platí pouze ve státech označených na varné desce. V ostatních státech je třeba spotřebič přizpůsobit technickým požadavkům příslušné země. Tento spotřebič musí být umístěn na dobře větraném místě. Spotřebič nesmí být vystaven silnému průvanu, který by mohl zhasit hořáky. Spotřebič je ve výrobním závodě nastaven na druh plynu uvedeného na typovém štítku. Pokud je třeba toto nastavení změnit, obraťte se na autorizovaný servis. Nezasahujte do věcí uvnitř spotřebiče. Je-li potřeba zásahu, volejte servisní službu. Pečujte o tento návod k použití, abyste jej mohli, v případě potřeby, poskytnout případnému dalšímu uživateli spotřebiče. Nepoužívejte poškozený spotřebič. Povrchy spotřebičů určených k vaření či ohřívání jsou při používání horké. Buďte opatrní, držte děti mimo jejich dosah. Používejte tento spotřebič pouze k přípravě jídel, nikdy k vytápění místnosti. Přehřátý tuk neb olej může snadno vzplanout. Během přípravy jídel při použití tuku nebo oleje, např. řízků apod., proto spotřebič nikdy neopouštějte. Nikdy se nesnažte uhasit hořící tuk či olej vodou, NEBEZPEČÍ POPÁLENÍ. Přikryjte příslušnou nádobu, aby se plameny udusily, a vypněte varnou desku. V případě poškození varné desky vypněte přívod plynu či elektřiny a zavolejte servisní službu. Nepoužívejte nestabilní nádobí, nebo nádobí s nerovným dnem. Může se náhodně převrátit. Pokud se ovládací knoflík či ventil přívodu plynu zasekne, nesnažte se ho uvolnit silou. Volejte servisní službu, aby ho buď opravila, nebo vyměnila. Ilustrace použité v tomto návodu mají pouze orientační charakter. NEBUDOU-LI DODRŽENY PŘÍSLUŠNÉ PODMÍNKY, BUDE ZA PŘÍPADNÉ ŠKODY ODPOVĚDNÝ NIKOLI VÝROBCE, ALE TEN, KDO SPOTŘEBIČ INSTALOVAL. 5 6

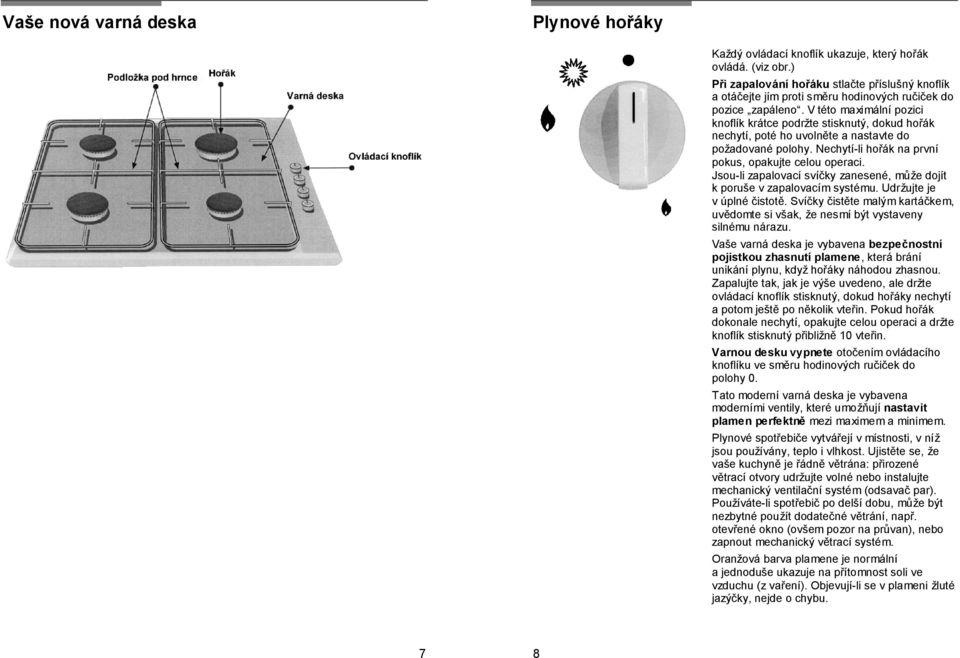

4 Vaše nová varná deska Plynové hořáky Každý ovládací knoflík ukazuje, který hořák ovládá. (viz obr.) Při zapalování hořáku stlačte příslušný knoflík a otáčejte jím proti směru hodinových ručiček do pozice zapáleno. V této maximální pozici knoflík krátce podržte stisknutý, dokud hořák nechytí, poté ho uvolněte a nastavte do požadované polohy. Nechytí-li hořák na první pokus, opakujte celou operaci. Jsou-li zapalovací svíčky zanesené, může dojít k poruše v zapalovacím systému. Udržujte je v úplné čistotě. Svíčky čistěte malým kartáčkem, uvědomte si však, že nesmí být vystaveny silnému nárazu. Vaše varná deska je vybavena bezpečnostní pojistkou zhasnutí plamene, která brání unikání plynu, když hořáky náhodou zhasnou. Zapalujte tak, jak je výše uvedeno, ale držte ovládací knoflík stisknutý, dokud hořáky nechytí a potom ještě po několik vteřin. Pokud hořák dokonale nechytí, opakujte celou operaci a držte knoflík stisknutý přibližně 10 vteřin. Varnou desku vypnete otočením ovládacího knoflíku ve směru hodinových ručiček do polohy 0. Tato moderní varná deska je vybavena moderními ventily, které umožňují nastavit plamen perfektně mezi maximem a minimem. Plynové spotřebiče vytvářejí v místnosti, v níž jsou používány, teplo i vlhkost. Ujistěte se, že vaše kuchyně je řádně větrána: přirozené větrací otvory udržujte volné nebo instalujte mechanický ventilační systém (odsavač par). Používáte-li spotřebič po delší dobu, může být nezbytné použít dodatečné větrání, např. otevřené okno (ovšem pozor na průvan), nebo zapnout mechanický větrací systém. Oranžová barva plamene je normální a jednoduše ukazuje na přítomnost soli ve vzduchu (z vaření). Objevují-li se v plameni žluté jazýčky, nejde o chybu. 7 8

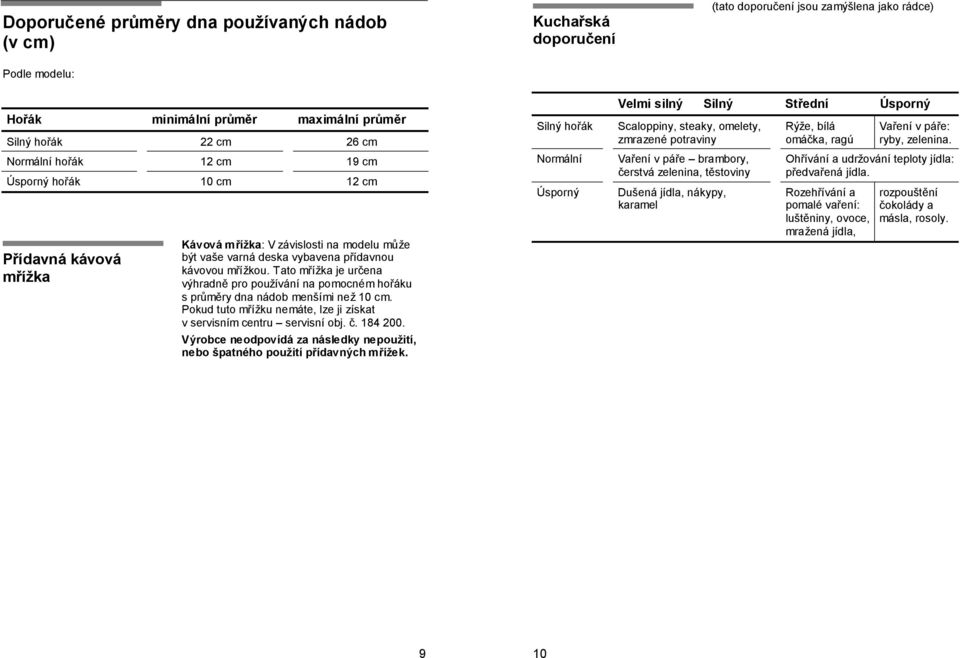

5 Doporučené průměry dna používaných nádob (v cm) Podle modelu: Kuchařská doporučení (tato doporučení jsou zamýšlena jako rádce) Hořák minimální průměr maximální průměr Silný hořák 22 cm 26 cm Normální hořák 12 cm 19 cm Úsporný hořák 10 cm 12 cm Přídavná kávová mřížka Kávová mřížka: V závislosti na modelu může být vaše varná deska vybavena přídavnou kávovou mřížkou. Tato mřížka je určena výhradně pro používání na pomocném hořáku s průměry dna nádob menšími než 10 cm. Pokud tuto mřížku nemáte, lze ji získat v servisním centru servisní obj. č Výrobce neodpovídá za následky nepoužití, nebo špatného použití přídavných mřížek. Velmi silný Silný Střední Úsporný Silný hořák Scaloppiny, steaky, omelety, zmrazené potraviny Normální Vaření v páře brambory, čerstvá zelenina, těstoviny Úsporný Dušená jídla, nákypy, karamel Rýže, bílá omáčka, ragú Vaření v páře: ryby, zelenina. Ohřívání a udržování teploty jídla: předvařená jídla. Rozehřívání a pomalé vaření: luštěniny, ovoce, mražená jídla, rozpouštění čokolády a másla, rosoly. 9 10

6 Použití varné desky vaření: Nevhodné činnosti: Vhodné činnosti: Nestavte nádoby přímo na hořák bez použití podložky pod hrnce. Pod nádobí vždy používejte podložky pod hrnce. Nepoužívejte malé nádoby na velké hořáky. Plameny by neměly zasahovat boky nádob. Používejte vždy nádobí správné velikosti na každém hořáku. Vyhnete se tím nadbytečné spotřebě a nádobí nebude opálené. Nevystavujte hořáky přílišnému zatížení, nebo úderům těžkými předměty. S nádobím na varné desce zacházejte opatrně. Nevařte bez použití pokličky a dbejte na úplné přikrytí nádoby. Jinak plýtváte energií. Vždy používejte pokličky. Nepoužívejte nádoby s nerovným dnem. Prodlužují čas potřebný k vaření a zvyšují spotřebu energie. Používejte pouze pánve a kastroly se silným, rovným dnem. Neumisťujte nádoby na hořák mimo střed, mohou se převrátit. Nepoužívejte velké nádoby na hořácích blízko ovládacích knoflíků. Při snaze umístit je přesně na střed hořáku můžete zavadit o ovládací knoflíky, zvýšit také teplotu v tomto úseku. Může tak dojít k poškození varné desky. Umisťujte nádobí vždy na střed hořáků

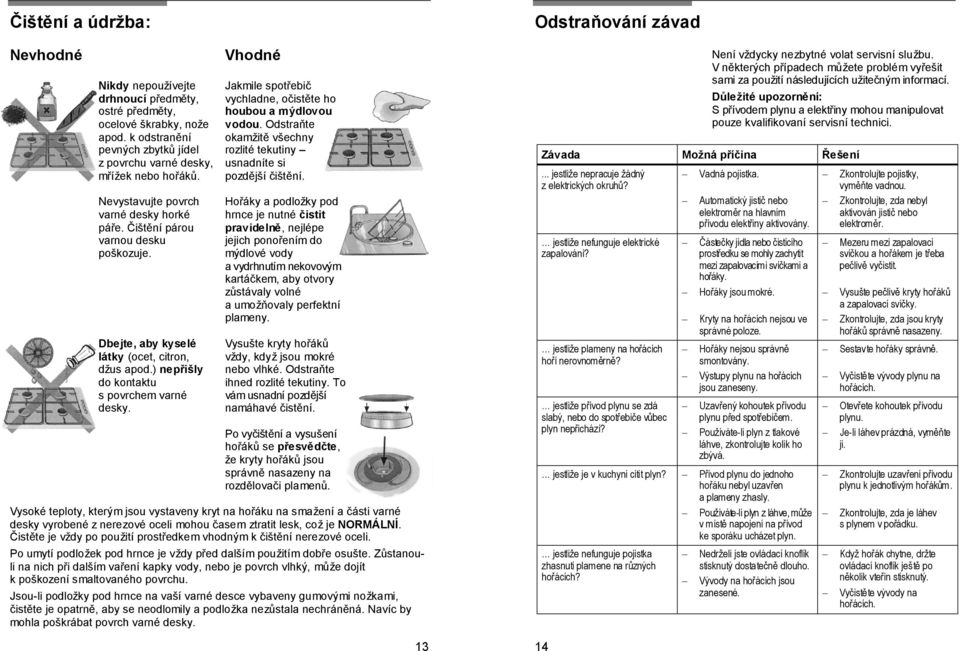

7 Čištění a údržba: Nevhodné Nikdy nepoužívejte drhnoucí předměty, ostré předměty, ocelové škrabky, nože apod. k odstranění pevných zbytků jídel z povrchu varné desky, mřížek nebo hořáků. Nevystavujte povrch varné desky horké páře. Čištění párou varnou desku poškozuje. Dbejte, aby kyselé látky (ocet, citron, džus apod.) nepřišly do kontaktu s povrchem varné desky. Vhodné Jakmile spotřebič vychladne, očistěte ho houbou a mýdlovou vodou. Odstraňte okamžitě všechny rozlité tekutiny usnadníte si pozdější čištění. Hořáky a podložky pod hrnce je nutné čistit pravidelně, nejlépe jejich ponořením do mýdlové vody a vydrhnutím nekovovým kartáčkem, aby otvory zůstávaly volné a umožňovaly perfektní plameny. Vysušte kryty hořáků vždy, když jsou mokré nebo vlhké. Odstraňte ihned rozlité tekutiny. To vám usnadní pozdější namáhavé čistění. Po vyčištění a vysušení hořáků se přesvědčte, že kryty hořáků jsou správně nasazeny na rozdělovači plamenů. Vysoké teploty, kterým jsou vystaveny kryt na hořáku na smažení a části varné desky vyrobené z nerezové oceli mohou časem ztratit lesk, což je NORMÁLNÍ. Čistěte je vždy po použití prostředkem vhodným k čištění nerezové oceli. Po umytí podložek pod hrnce je vždy před dalším použitím dobře osušte. Zůstanouli na nich při dalším vaření kapky vody, nebo je povrch vlhký, může dojít k poškození smaltovaného povrchu. Jsou-li podložky pod hrnce na vaší varné desce vybaveny gumovými nožkami, čistěte je opatrně, aby se neodlomily a podložka nezůstala nechráněná. Navíc by mohla poškrábat povrch varné desky. 13 Odstraňování závad Závada Možná příčina Řešení... jestliže nepracuje žádný z elektrických okruhů? jestliže nefunguje elektrické zapalování? jestliže plameny na hořácích hoří nerovnoměrně? jestliže přívod plynu se zdá slabý, nebo do spotřebiče vůbec plyn nepřichází? 14 Vadná pojistka. Automatický jistič nebo elektroměr na hlavním přívodu elektřiny aktivovány. Částečky jídla nebo čistícího prostředku se mohly zachytit mezi zapalovacími svíčkami a hořáky. Hořáky jsou mokré. Kryty na hořácích nejsou ve správné poloze. Hořáky nejsou správně smontovány. Výstupy plynu na hořácích jsou zaneseny. Uzavřený kohoutek přívodu plynu před spotřebičem. Používáte-li plyn z tlakové láhve, zkontrolujte kolik ho zbývá. jestliže je v kuchyni cítit plyn? Přívod plynu do jednoho hořáku nebyl uzavřen a plameny zhasly. Používáte-li plyn z láhve, může v místě napojení na přívod ke sporáku ucházet plyn. jestliže nefunguje pojistka zhasnutí plamene na různých hořácích? Není vždycky nezbytné volat servisní službu. V některých případech můžete problém vyřešit sami za použití následujících užitečným informací. Důležité upozornění: S přívodem plynu a elektřiny mohou manipulovat pouze kvalifikovaní servisní technici. Nedrželi jste ovládací knoflík stisknutý dostatečně dlouho. Vývody na hořácích jsou zanesené. Zkontrolujte pojistky, vyměňte vadnou. Zkontrolujte, zda nebyl aktivován jistič nebo elektroměr. Mezeru mezi zapalovací svíčkou a hořákem je třeba pečlivě vyčistit. Vysušte pečlivě kryty hořáků a zapalovací svíčky. Zkontrolujte, zda jsou kryty hořáků správně nasazeny. Sestavte hořáky správně. Vyčistěte vývody plynu na hořácích. Otevřete kohoutek přívodu plynu. Je-li láhev prázdná, vyměňte ji. Zkontrolujte uzavření přívodu plynu k jednotlivým hořákům. Zkontrolujte, zda je láhev s plynem v pořádku. Když hořák chytne, držte ovládací knoflík ještě po několik vteřin stisknutý. Vyčistěte vývody na hořácích.

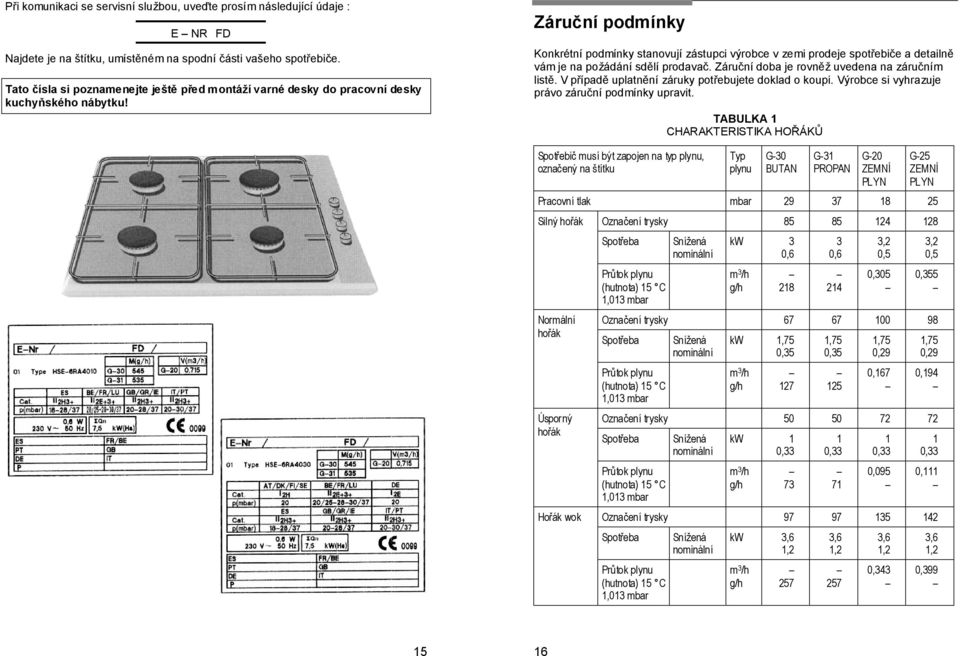

8 Při komunikaci se servisní službou, uveďte prosím následující údaje : E NR FD Najdete je na štítku, umístěném na spodní části vašeho spotřebiče. Tato čísla si poznamenejte ještě před montáží varné desky do pracovní desky kuchyňského nábytku! Záruční podmínky Konkrétní podmínky stanovují zástupci výrobce v zemi prodeje spotřebiče a detailně vám je na požádání sdělí prodavač. Záruční doba je rovněž uvedena na záručním listě. V případě uplatnění záruky potřebujete doklad o koupi. Výrobce si vyhrazuje právo záruční podmínky upravit. TABULKA 1 CHARAKTERISTIKA HOŘÁKŮ Spotřebič musí být zapojen na typ plynu, označený na štítku Typ plynu G-30 BUTAN G-31 PROPAN G-20 ZEMNÍ PLYN G-25 ZEMNÍ PLYN Pracovní tlak mbar Silný hořák Normální hořák Úsporný hořák Hořák wok Označení trysky Spotřeba Průtok plynu (hutnota) 15 C 1,013 mbar Snížená nominální kw 3 0,6 m 3 /h g/h , ,2 0,5 0,305 3,2 0,5 0,355 Označení trysky Spotřeba Průtok plynu (hutnota) 15 C 1,013 mbar Snížená nominální kw 1,75 0,35 m 3 /h g/h 127 1,75 0, ,75 0,29 0,167 1,75 0,29 0,194 Označení trysky Spotřeba Průtok plynu (hutnota) 15 C 1,013 mbar Snížená nominální kw 1 0,33 m 3 /h g/h , ,33 0, ,33 0,111 Označení trysky Spotřeba Průtok plynu (hutnota) 15 C 1,013 mbar Snížená nominální kw 3,6 1,2 m 3 /h g/h 257 3,6 1, ,6 1,2 0,343 3,6 1,2 0,
