1 WHIRLPOOL K L I M A T I Z A C E SENSING THE DIFFERENCE

2

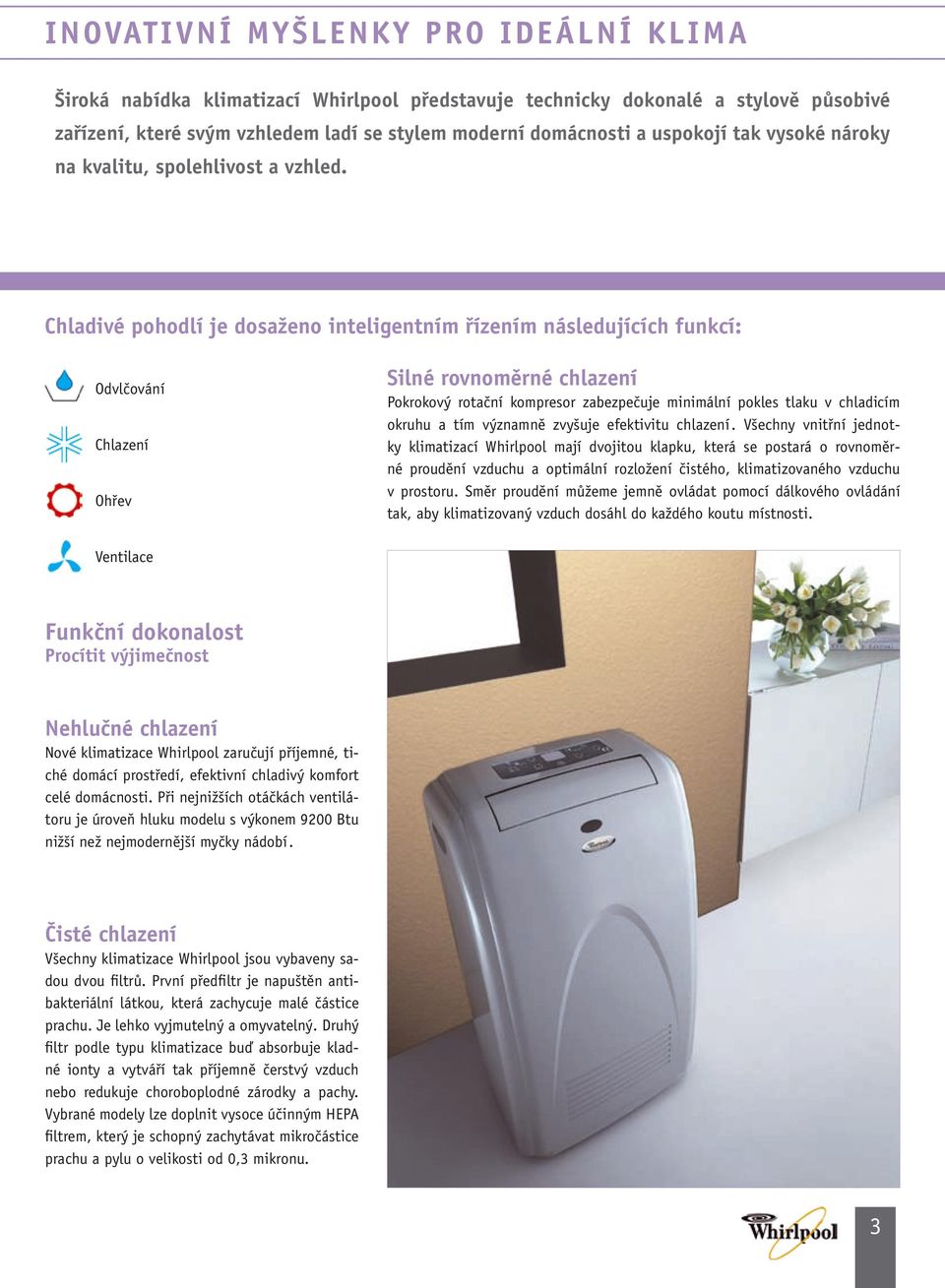

3 Inovativní myšlenky pro ideální klima Široká nabídka klimatizací Whirlpool představuje technicky dokonalé a stylově působivé zařízení, které svým vzhledem ladí se stylem moderní domácnosti a uspokojí tak vysoké nároky na kvalitu, spolehlivost a vzhled. Chladivé pohodlí je dosaženo inteligentním řízením následujících funkcí: Odvlčování Chlazení Ohřev Silné rovnoměrné chlazení Pokrokový rotační kompresor zabezpečuje minimální pokles tlaku v chladicím okruhu a tím významně zvyšuje efektivitu chlazení. Všechny vnitřní jednotky klimatizací Whirlpool mají dvojitou klapku, která se postará o rovnoměrné proudění vzduchu a optimální rozložení čistého, klimatizovaného vzduchu v prostoru. Směr proudění můžeme jemně ovládat pomocí dálkového ovládání tak, aby klimatizovaný vzduch dosáhl do každého koutu místnosti. Ventilace Funkční dokonalost Procítit výjimečnost Nehlučné chlazení Nové klimatizace Whirlpool zaručují příjemné, tiché domácí prostředí, efektivní chladivý komfort celé domácnosti. Při nejnižších otáčkách ventilátoru je úroveň hluku modelu s výkonem 9200 Btu nižší než nejmodernější myčky nádobí. Čisté chlazení Všechny klimatizace Whirlpool jsou vybaveny sadou dvou filtrů. První předfiltr je napuštěn antibakteriální látkou, která zachycuje malé částice prachu. Je lehko vyjmutelný a omyvatelný. Druhý filtr podle typu klimatizace buď absorbuje kladné ionty a vytváří tak příjemně čerstvý vzduch nebo redukuje choroboplodné zárodky a pachy. Vybrané modely lze doplnit vysoce účinným HEPA filtrem, který je schopný zachytávat mikročástice prachu a pylu o velikosti od 0,3 mikronu. 3

4 KLIMATIZACE Kompaktní vzhled Klimatizace Whirlpool jsou charakteristické stylovým a současně nevtíravým vzhledem vnitřních jednotek, které harmonicky spojují domácí prostředí s vysokým komfortem bez jakýchkoliv výstředností. Venkovní jednotky jsou navrženy na jednoduchou manipulaci a vysokou odolnost před vnějšími klimatickými podmínkami. Plastový kryt chrání kovové části před zkorodováním. Funkce chlazení 6. smysl Když nastavíme funkci 6. smysl, senzor teploty vnitřní jednotky automaticky vyhodnotí pokojovou teplotu a rozhodne o ideální kombinaci řídicích funkcí - chlazení, ohřev, ventilace nebo odvlhčování k dosažení maximálního komfortu. Jednoduché ovládání Všechny klimatizace Whirlpool typu Split s jednou vnitřní jednotkou mají stylový, kompaktní dálkový ovladač s tlačítky 6. smysl, U-funkce, JET a také velký displej. Jednoduché ovládání funkcí teploty a proudění vzduchu. Pro dokonalé pohodlí je možné programování nebo funkce SLEEP (spánek). Znakem všech Whirlpool klimatizací je funkce autorestart, která umožní jednotce automatické zapnutí po krátkodobém výpadku elektrické energie nebo po náhodném odpojení od sítě. Jednotka se nastaví na poslední funkci před výpadkem. Funkce autorestart musí být nastavena ručně. Přední panel vnitřní jednotky je možno lehce demontovat a umýt pod tekoucí vodou. Funkce SLEEP (spánek) Tato funkce automaticky řídí rychlost proudění vzduchu a jemně zvyšuje nebo snižuje teplotu v závislosti na nastavení funkce chlazení nebo ohřev. Doba trvání je 8 hodin a byla navržena k poskytnutí maximálního pohodlí během spánku. JET funkce Je funkce rychlého chlazení. Klimatizace nezávisle na nastavené teplotě chladí automaticky na 18 C při maximálních otáčkách ventilátoru. Funkci aktivujete stiskem jediného tlačítka a je dostupná u všech splitových modelů. Funkce U (U-round) U - funkce je pokroková funkce řady NEW ECO klimatizací a má další výhodu přidaného senzoru umístěného v novém dálkovém ovladači. Tímto se udržuje zpětná vazba s centrální jednotkou a dává přesnější informace o aktuálním požadavku chlazení/ ohřevu z blízkého okolí uživatele každých 10 minut. 4

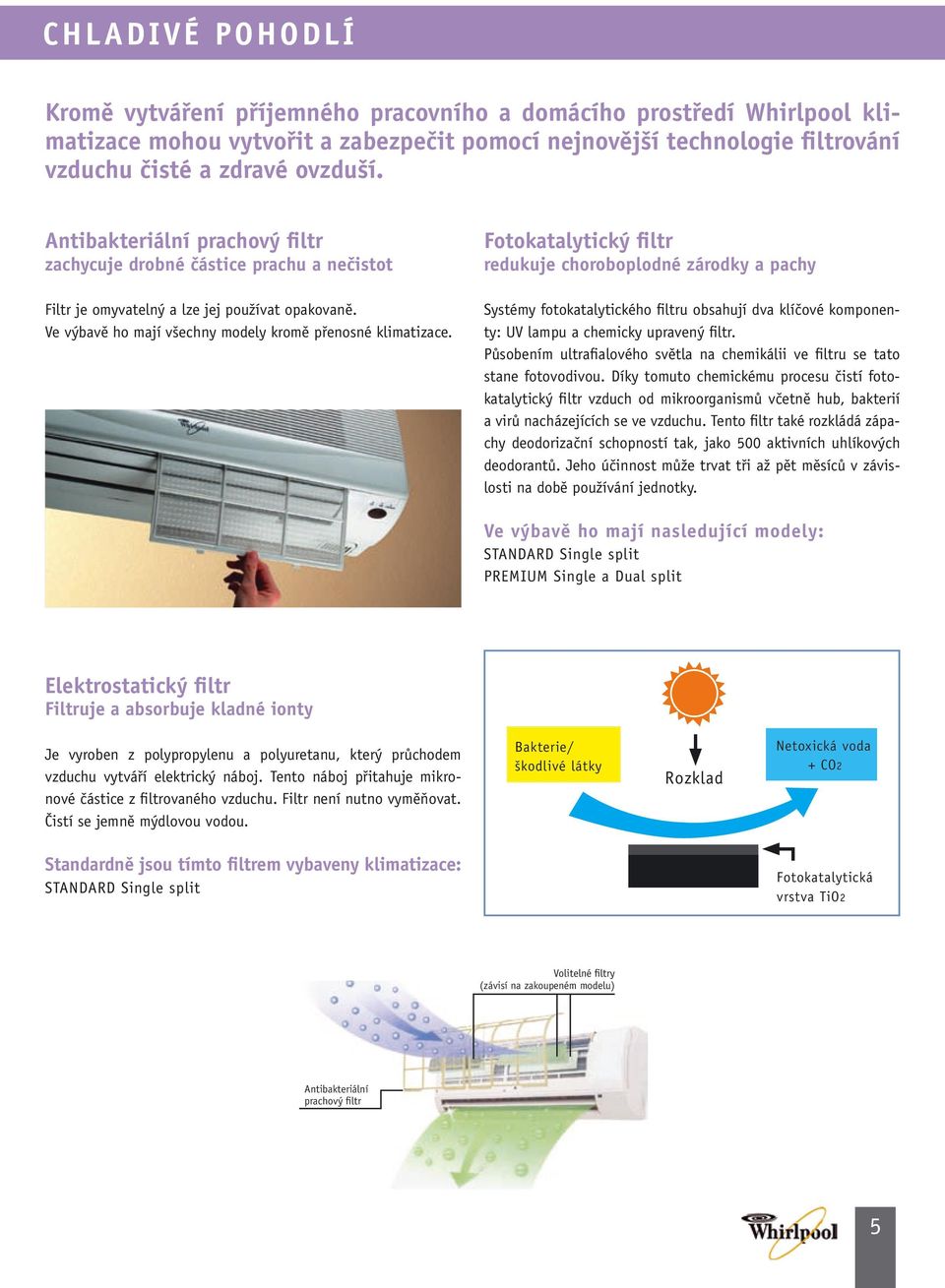

5 CHLADIVÉ POHODLÍ Kromě vytváření příjemného pracovního a domácího prostředí Whirlpool klimatizace mohou vytvořit a zabezpečit pomocí nejnovější technologie filtrování vzduchu čisté a zdravé ovzduší. Antibakteriální prachový filtr zachycuje drobné částice prachu a nečistot Filtr je omyvatelný a lze jej používat opakovaně. Ve výbavě ho mají všechny modely kromě přenosné klimatizace. Fotokatalytický filtr redukuje choroboplodné zárodky a pachy Systémy fotokatalytického filtru obsahují dva klíčové komponenty: UV lampu a chemicky upravený filtr. Působením ultrafialového světla na chemikálii ve filtru se tato stane fotovodivou. Díky tomuto chemickému procesu čistí fotokatalytický filtr vzduch od mikroorganismů včetně hub, bakterií a virů nacházejících se ve vzduchu. Tento filtr také rozkládá zápachy deodorizační schopností tak, jako 500 aktivních uhlíkových deodorantů. Jeho účinnost může trvat tři až pět měsíců v závislosti na době používání jednotky. Ve výbavě ho mají nasledující modely: STANDARD Single split PREMIUM Single a Dual split Elektrostatický filtr Filtruje a absorbuje kladné ionty Je vyroben z polypropylenu a polyuretanu, který průchodem vzduchu vytváří elektrický náboj. Tento náboj přitahuje mikronové částice z filtrovaného vzduchu. Filtr není nutno vyměňovat. Čistí se jemně mýdlovou vodou. Bakterie/ škodlivé látky Rozklad Netoxická voda + CO2 Standardně jsou tímto filtrem vybaveny klimatizace: STANDARD Single split Fotokatalytická vrstva TiO2 Volitelné filtry (závisí na zakoupeném modelu) Antibakteriální prachový filtr 5

6 INVERTOR Invertorová technologie zabezpečuje rychlé a pohodlné chlazení s úsporou elektrické energie Turbo chlazení Funkce Turbo v nové generaci ECO Invertor je podobná jako funkce JET v ostatních modelech. Rozdíl spočívá v tom, že změnou teploty se adekvátně mění otáčky ventilátoru. Teplota chlazení je nastavena na 18 C a teplota ohřevu na 32 C. Turbo funkce se vypíná opětovným stlačením tlačítka Turbo. Rychleji Navolenou teplotu dosáhneme mnohem rychleji než u tradičních modelů Whirlpool klimatizací. Řízením frekvence můžeme dosáhnout zvýšení kapacity chlazení/ohřevu od 30 % do 50 % a tím dosáhnout nastavenou teplotu dvakrát rychleji. Vyšší energetická efektivita Technologie Invertor řídí frekvenci kompresoru v závislosti na okolní teplotě v místnosti. Změnou frekvence snižujeme spotřebu elektrické energie a tímto způsobem je možné ušetřit až 30 % energie v porovnání s konvenční technologií. Přesnost a komfort Technologie invertor je jedinečná technologie řízení frekvence, zaručující minimální odchylky od nastavené teploty bez častého vypínání a zapínání kompresoru. Pokojová teplota je udržována v toleranci +/- 0,5 C od nastavené teploty, což zvyšuje Váš komfort. 6

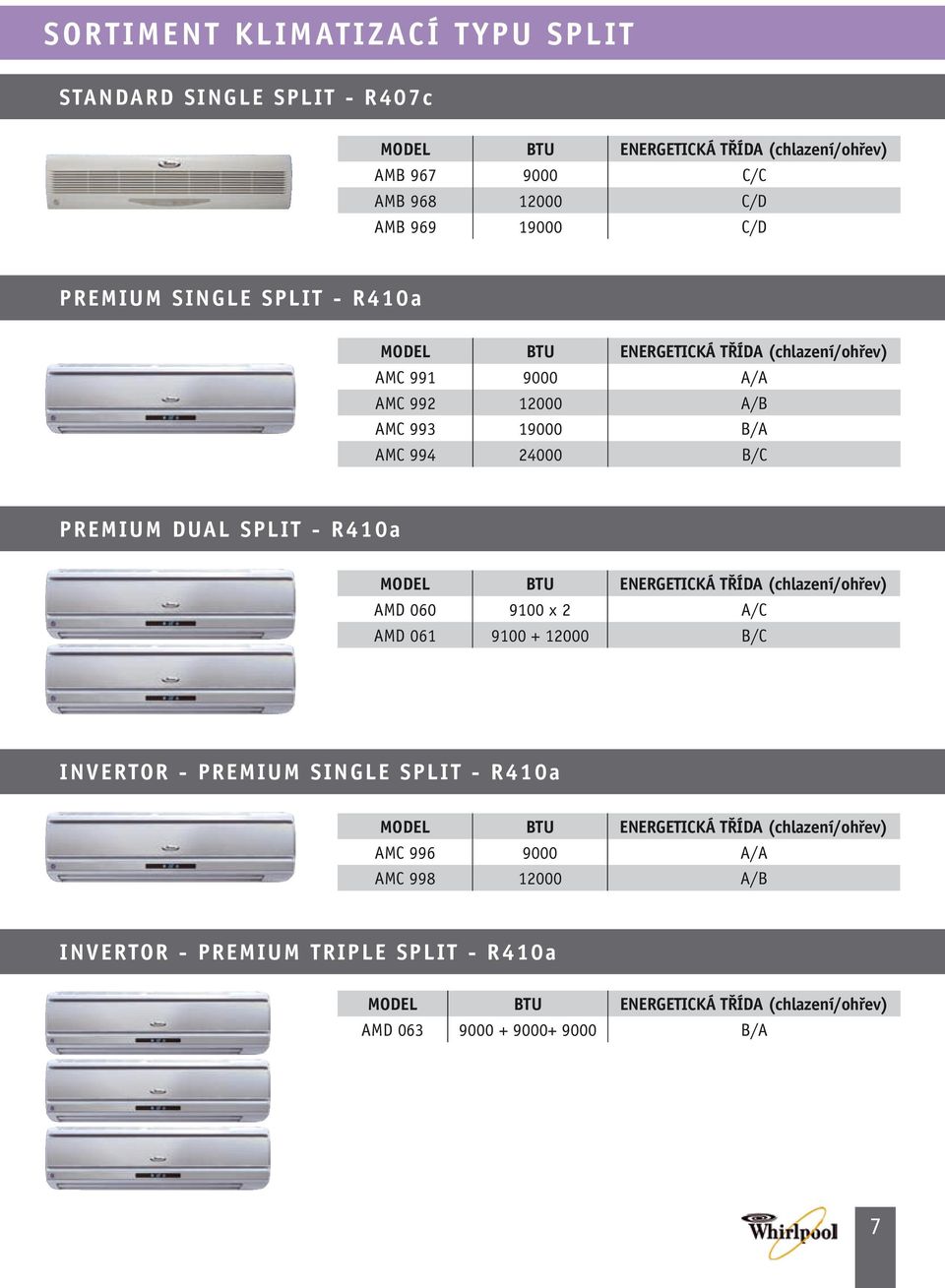

7 SORTIMENT KLIMATIZACÍ TYPU SPLIT STANDARD SINGLE SPLIT - R407c MODEL BTU ENERGETICKÁ TŘÍDA (chlazení/ohřev) AMB C/C AMB C/D AMB C/D PREMIUM SINGLE SPLIT - R410a MODEL BTU ENERGETICKÁ TŘÍDA (chlazení/ohřev) AMC A/A AMC A/B AMC B/A AMC B/C PREMIUM DUAL SPLIT - R410a MODEL BTU ENERGETICKÁ TŘÍDA (chlazení/ohřev) AMD x 2 A/C AMD B/C INVERTOR - PREMIUM SINGLE SPLIT - R410a MODEL BTU ENERGETICKÁ TŘÍDA (chlazení/ohřev) AMC A/A AMC A/B INVERTOR - PREMIUM TRIPLE SPLIT - R410a MODEL BTU ENERGETICKÁ TŘÍDA (chlazení/ohřev) AMD B/A 7

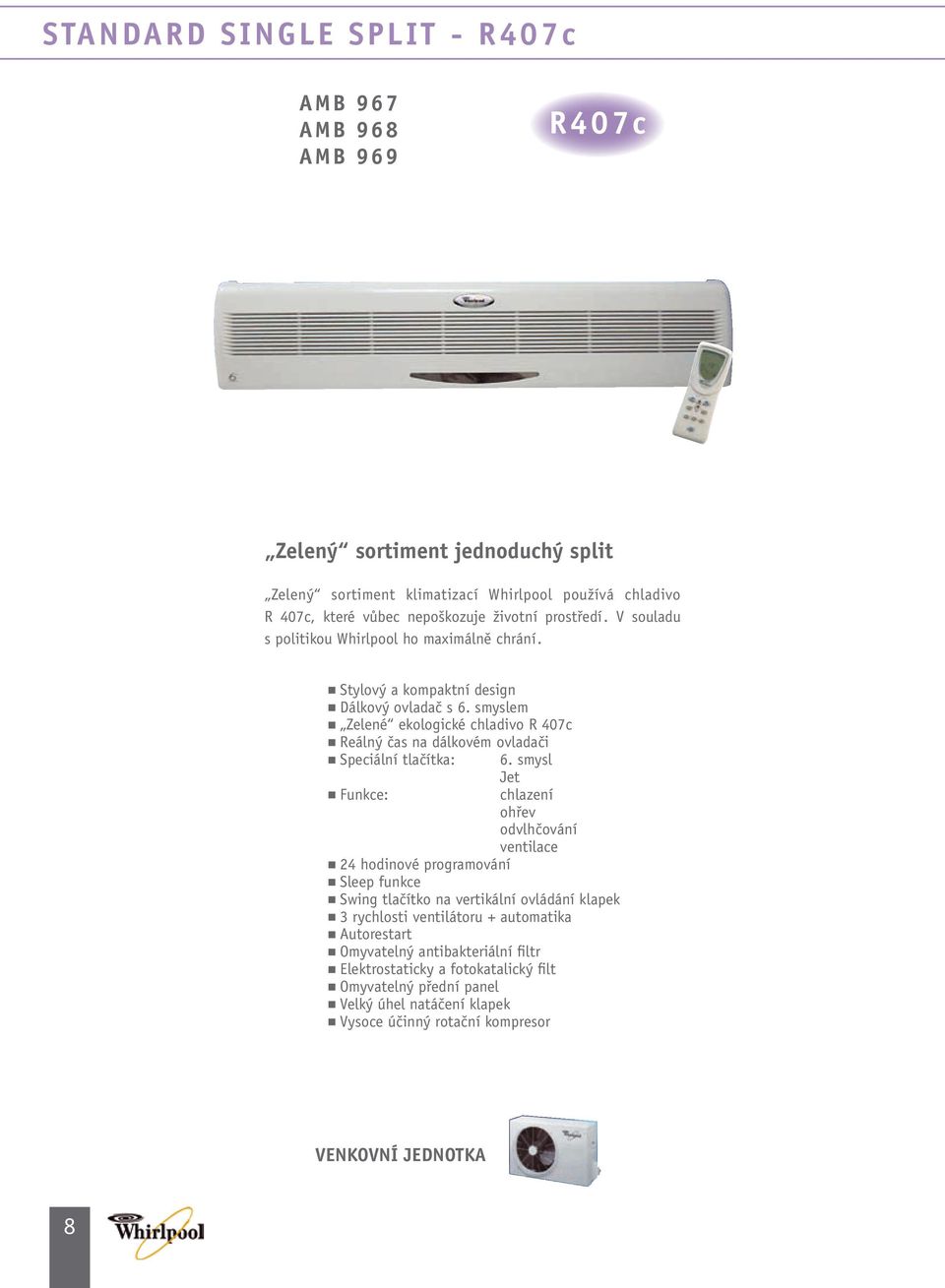

8 STANDARD SINGLE SPLIT - R407c AMB 967 AMB 968 AMB 969 R407c Zelený sortiment jednoduchý split Zelený sortiment klimatizací Whirlpool používá chladivo R 407c, které vůbec nepoškozuje životní prostředí. V souladu s politikou Whirlpool ho maximálně chrání. Stylový a kompaktní design dálkový ovladač s 6. smyslem Zelené ekologické chladivo R 407c Reálný čas na dálkovém ovladači Speciální tlačítka: 6. smysl Funkce: Jet chlazení ohřev odvlhčování ventilace 24 hodinové programování Sleep funkce Swing tlačítko na vertikální ovládání klapek 3 rychlosti ventilátoru + automatika Autorestart Omyvatelný antibakteriální filtr Elektrostaticky a fotokatalický filt Omyvatelný přední panel Velký úhel natáčení klapek Vysoce účinný rotační kompresor VENKOVNÍ JEDNOTKA 8

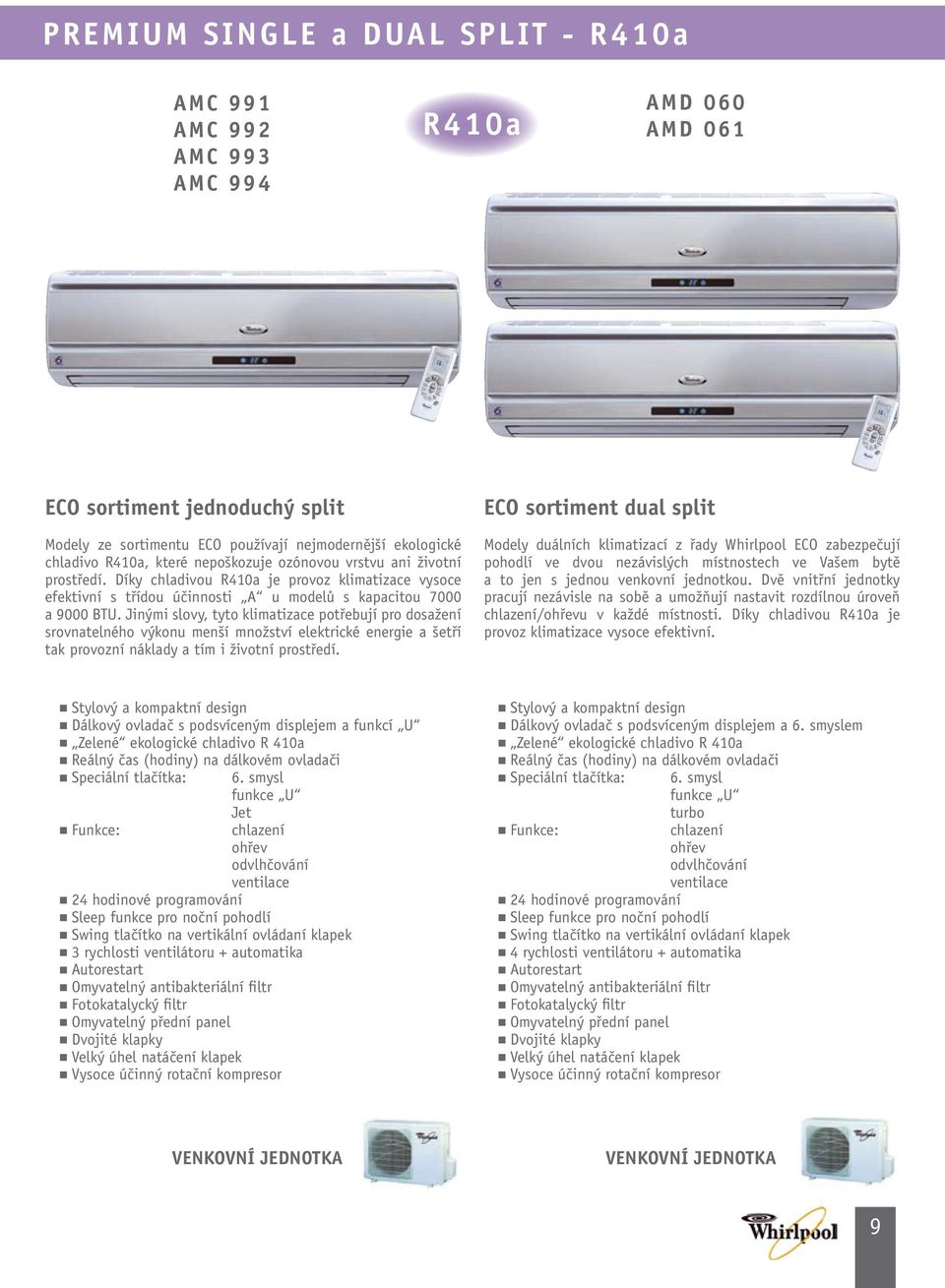

9 PREMIUM SINGLE a DUAL SPLIT - R410a AMC 991 AMC 992 AMC 993 AMC 994 R410a AMD 060 AMD 061 ECO sortiment jednoduchý split Modely ze sortimentu ECO používají nejmodernější ekologické chladivo R410a, které nepoškozuje ozónovou vrstvu ani životní prostředí. Díky chladivou R410a je provoz klimatizace vysoce efektivní s třídou účinnosti A u modelů s kapacitou 7000 a 9000 BTU. Jinými slovy, tyto klimatizace potřebují pro dosažení srovnatelného výkonu menší množství elektrické energie a šetří tak provozní náklady a tím i životní prostředí. ECO sortiment dual split Modely duálních klimatizací z řady Whirlpool ECO zabezpečují pohodlí ve dvou nezávislých místnostech ve Vašem bytě a to jen s jednou venkovní jednotkou. Dvě vnitřní jednotky pracují nezávisle na sobě a umožňují nastavit rozdílnou úroveň chlazení/ohřevu v každé místnosti. Díky chladivou R410a je provoz klimatizace vysoce efektivní. Stylový a kompaktní design Dálkový ovladač s podsvíceným displejem a funkcí U zelené ekologické chladivo R 410a reálný čas (hodiny) na dálkovém ovladači Speciální tlačítka: 6. smysl funkce U Funkce: Jet chlazení ohřev odvlhčování ventilace 24 hodinové programování Sleep funkce pro noční pohodlí Swing tlačítko na vertikální ovládaní klapek 3 rychlosti ventilátoru + automatika Autorestart Omyvatelný antibakteriální filtr Fotokatalycký filtr Omyvatelný přední panel Dvojité klapky Velký úhel natáčení klapek Vysoce účinný rotační kompresor Stylový a kompaktní design Dálkový ovladač s podsvíceným displejem a 6. smyslem zelené ekologické chladivo R 410a reálný čas (hodiny) na dálkovém ovladači Speciální tlačítka: 6. smysl funkce U Funkce: turbo chlazení ohřev odvlhčování ventilace 24 hodinové programování Sleep funkce pro noční pohodlí Swing tlačítko na vertikální ovládaní klapek 4 rychlosti ventilátoru + automatika Autorestart Omyvatelný antibakteriální filtr Fotokatalycký filtr Omyvatelný přední panel Dvojité klapky Velký úhel natáčení klapek Vysoce účinný rotační kompresor VENKOVNÍ JEDNOTKA VENKOVNÍ JEDNOTKA 9

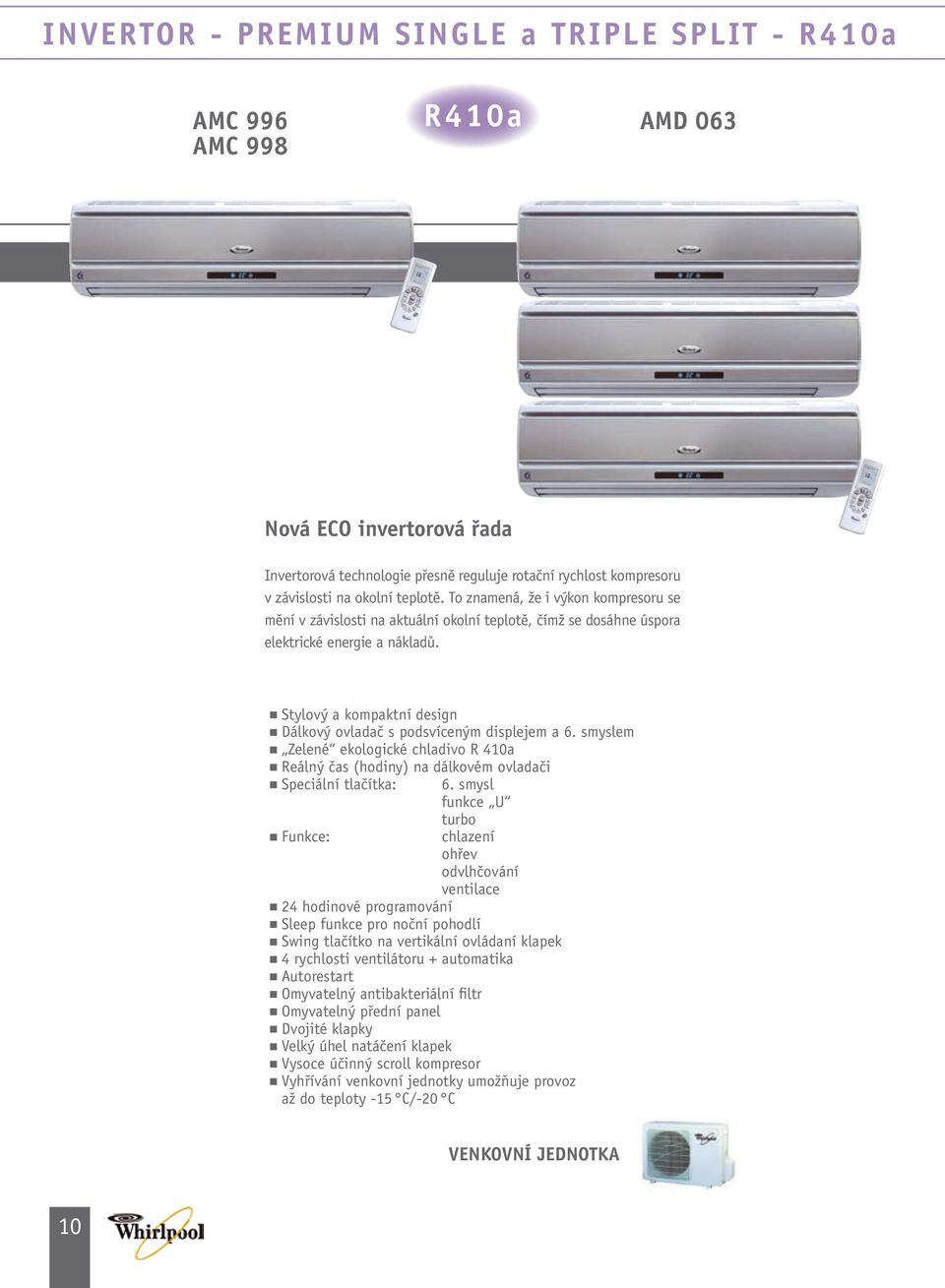

10 INVERTOR - PREMIUM SINGLE a TRIPLE SPLIT - R410a AMC 996 AMC 998 R410a AMD 063 Nová ECO invertorová řada Invertorová technologie přesně reguluje rotační rychlost kompresoru v závislosti na okolní teplotě. To znamená, že i výkon kompresoru se mění v závislosti na aktuální okolní teplotě, čímž se dosáhne úspora elektrické energie a nákladů. Stylový a kompaktní design Dálkový ovladač s podsvíceným displejem a 6. smyslem zelené ekologické chladivo R 410a reálný čas (hodiny) na dálkovém ovladači Speciální tlačítka: 6. smysl funkce U Funkce: turbo chlazení ohřev odvlhčování ventilace 24 hodinové programování Sleep funkce pro noční pohodlí Swing tlačítko na vertikální ovládaní klapek 4 rychlosti ventilátoru + automatika Autorestart Omyvatelný antibakteriální filtr Omyvatelný přední panel Dvojité klapky Velký úhel natáčení klapek Vysoce účinný scroll kompresor Vyhřívání venkovní jednotky umožňuje provoz až do teploty -15 C/-20 C VENKOVNÍ JEDNOTKA 10

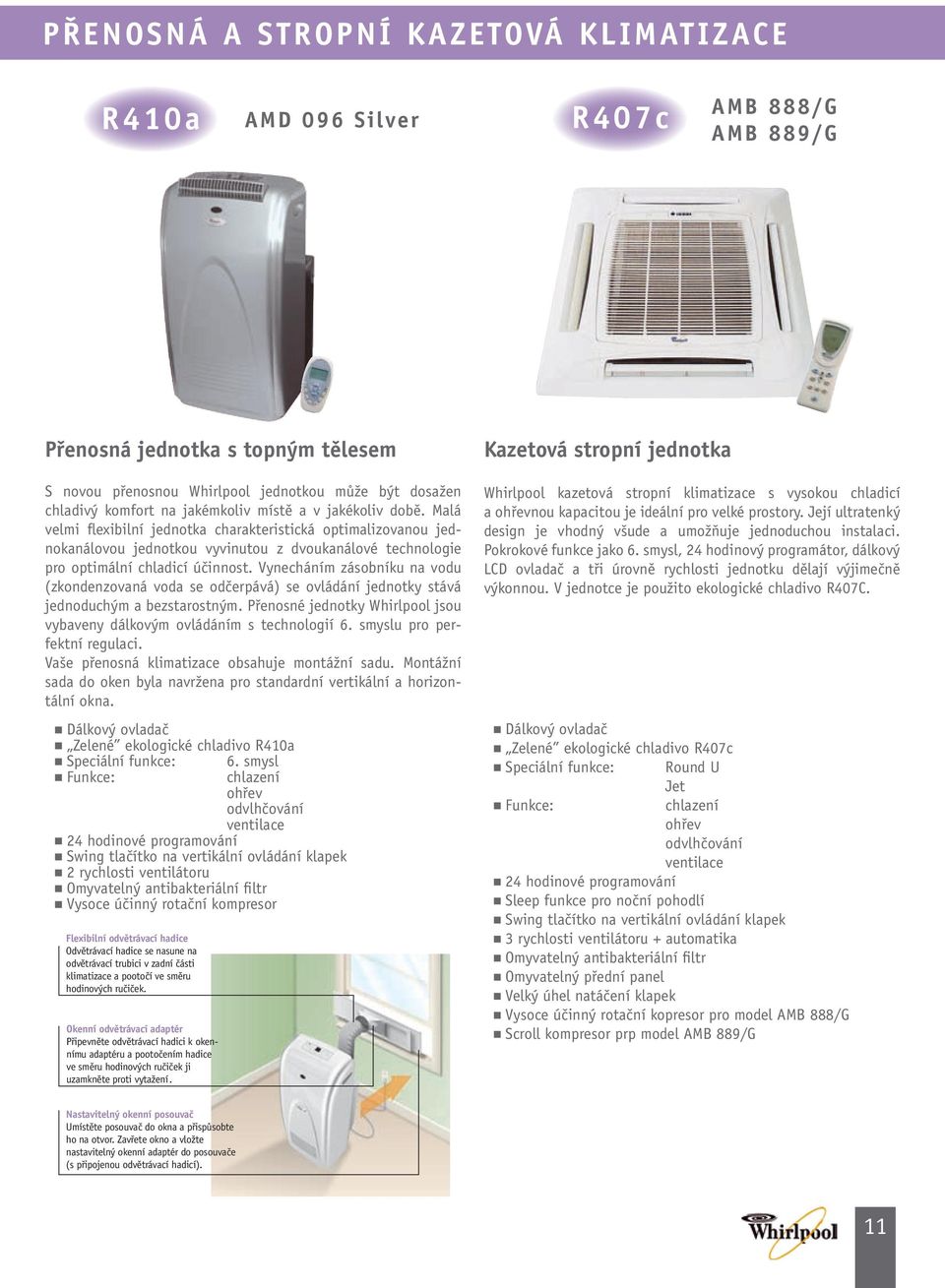

11 PŘENOSNÁ A STROPNÍ KAZETOVÁ KLIMATIZACE R410a AMD 096 Silver R407c AMB 888/G AMB 889/G Přenosná jednotka s topným tělesem S novou přenosnou Whirlpool jednotkou může být dosažen chladivý komfort na jakémkoliv místě a v jakékoliv době. Malá velmi flexibilní jednotka charakteristická optimalizovanou jednokanálovou jednotkou vyvinutou z dvoukanálové technologie pro optimální chladicí účinnost. Vynecháním zásobníku na vodu (zkondenzovaná voda se odčerpává) se ovládání jednotky stává jednoduchým a bezstarostným. Přenosné jednotky Whirlpool jsou vybaveny dálkovým ovládáním s technologií 6. smyslu pro perfektní regulaci. Vaše přenosná klimatizace obsahuje montážní sadu. Montážní sada do oken byla navržena pro standardní vertikální a horizontální okna. Dálkový ovladač Zelené ekologické chladivo R410a Speciální funkce: 6. smysl Funkce: chlazení ohřev odvlhčování ventilace 24 hodinové programování Swing tlačítko na vertikální ovládání klapek 2 rychlosti ventilátoru Omyvatelný antibakteriální filtr Vysoce účinný rotační kompresor Flexibilní odvětrávací hadice Odvětrávací hadice se nasune na odvětrávací trubici v zadní části klimatizace a pootočí ve směru hodinových ručiček. Okenní odvětrávací adaptér Připevněte odvětrávací hadici k okennímu adaptéru a pootočením hadice ve směru hodinových ručiček ji uzamkněte proti vytažení. Kazetová stropní jednotka Whirlpool kazetová stropní klimatizace s vysokou chladicí a ohřevnou kapacitou je ideální pro velké prostory. Její ultratenký design je vhodný všude a umožňuje jednoduchou instalaci. Pokrokové funkce jako 6. smysl, 24 hodinový programátor, dálkový LCD ovladač a tři úrovně rychlosti jednotku dělají výjimečně výkonnou. V jednotce je použito ekologické chladivo R407C. Dálkový ovladač Zelené ekologické chladivo R407c Speciální funkce: Round U Jet Funkce: chlazení ohřev odvlhčování ventilace 24 hodinové programování Sleep funkce pro noční pohodlí Swing tlačítko na vertikální ovládání klapek 3 rychlosti ventilátoru + automatika Omyvatelný antibakteriální filtr Omyvatelný přední panel Velký úhel natáčení klapek Vysoce účinný rotační kopresor pro model AMB 888/G Scroll kompresor prp model AMB 889/G Nastavitelný okenní posouvač Umístěte posouvač do okna a přispůsobte ho na otvor. Zavřete okno a vložte nastavitelný okenní adaptér do posouvače (s připojenou odvětrávací hadicí). 11

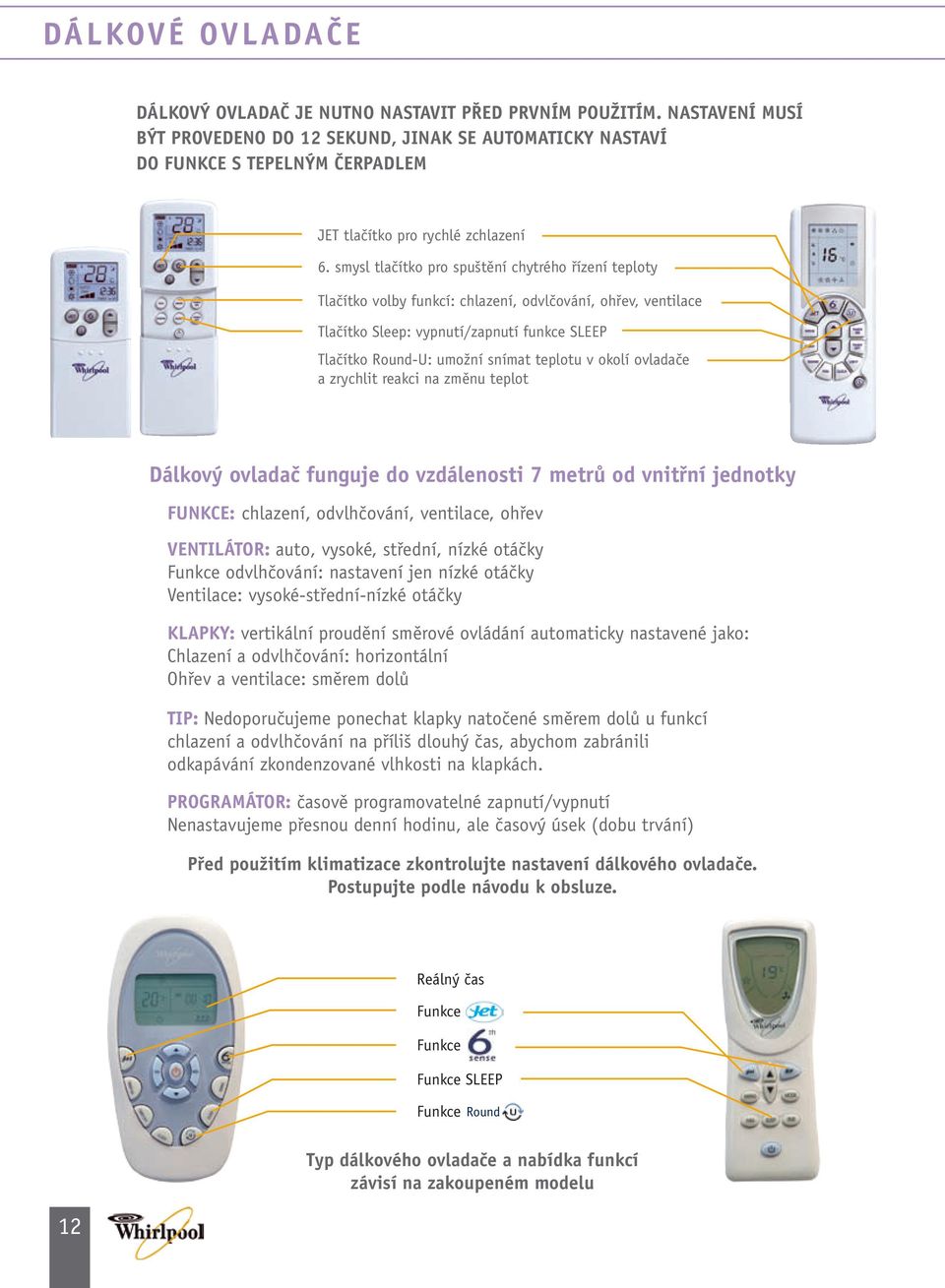

12 DÁLKOVÉ OVLADAČE DÁLKOVÝ OVLADAČ JE NUTNO NASTAVIT PŘED PRVNÍM POUŽITÍM. NASTAVENÍ MUSÍ BÝT PROVEDENO DO 12 SEKUND, JINAK SE AUTOMATICKY NASTAVÍ DO FUNKCE S TEPELNÝM ČERPADLEM JET tlačítko pro rychlé zchlazení 6. smysl tlačítko pro spuštění chytrého řízení teploty Tlačítko volby funkcí: chlazení, odvlčování, ohřev, ventilace Tlačítko Sleep: vypnutí/zapnutí funkce SLEEP Tlačítko Round-U: umožní snímat teplotu v okolí ovladače a zrychlit reakci na změnu teplot Dálkový ovladač funguje do vzdálenosti 7 metrů od vnitřní jednotky FUNKCE: chlazení, odvlhčování, ventilace, ohřev VENTILÁTOR: auto, vysoké, střední, nízké otáčky Funkce odvlhčování: nastavení jen nízké otáčky Ventilace: vysoké-střední-nízké otáčky KLAPKY: vertikální proudění směrové ovládání automaticky nastavené jako: Chlazení a odvlhčování: horizontální Ohřev a ventilace: směrem dolů TIP: Nedoporučujeme ponechat klapky natočené směrem dolů u funkcí chlazení a odvlhčování na příliš dlouhý čas, abychom zabránili odkapávání zkondenzované vlhkosti na klapkách. PROGRAMÁTOR: časově programovatelné zapnutí/vypnutí Nenastavujeme přesnou denní hodinu, ale časový úsek (dobu trvání) Před použitím klimatizace zkontrolujte nastavení dálkového ovladače. Postupujte podle návodu k obsluze. Reálný čas Funkce Funkce Funkce SLEEP Funkce Round 12 Typ dálkového ovladače a nabídka funkcí závisí na zakoupeném modelu

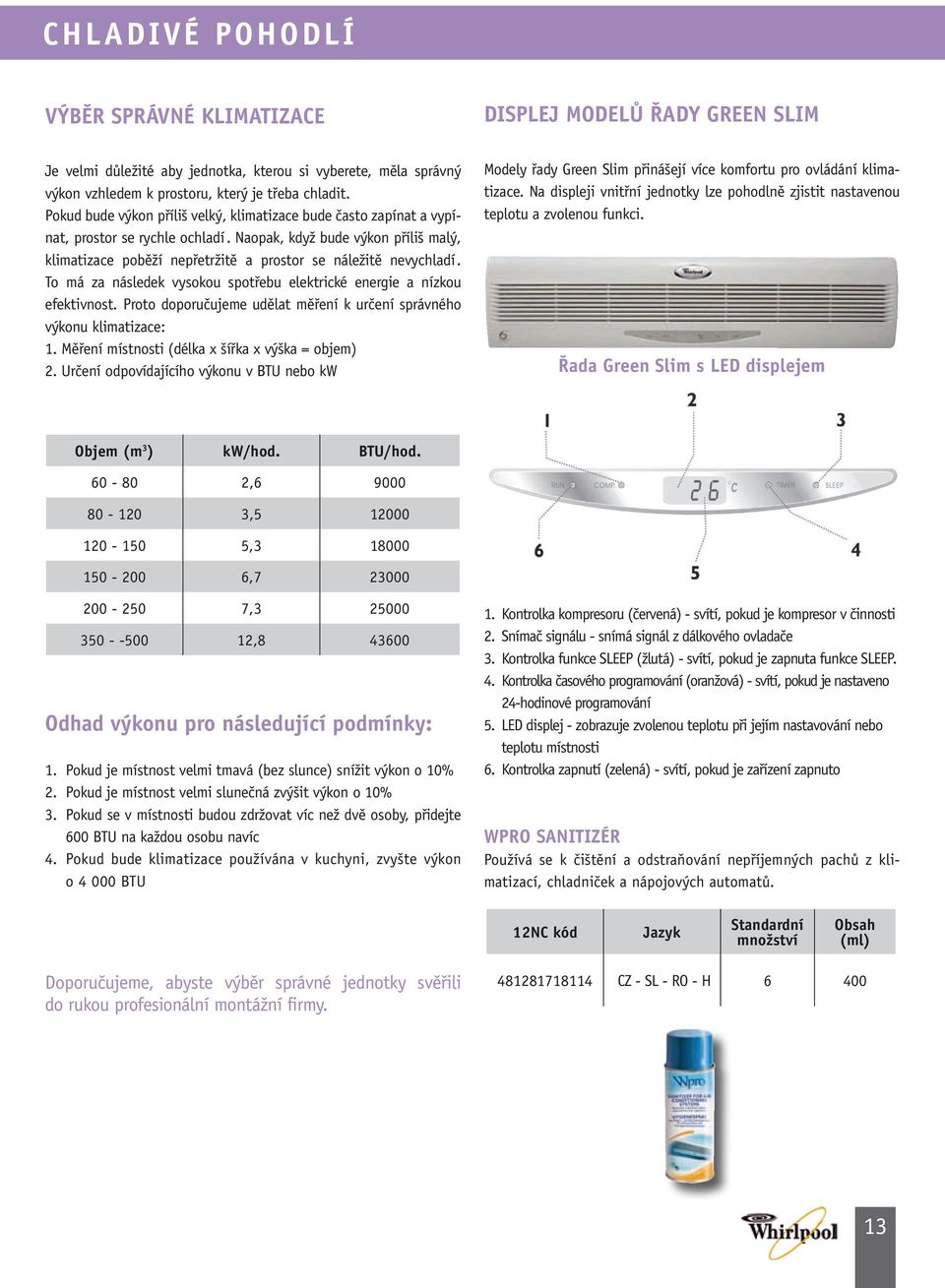

13 CHLADIVÉ POHODLÍ VÝBĚR SPRÁVNÉ KLIMATIZACE DISPLEJ MODELŮ ŘADY GREEN SLIM Je velmi důležité aby jednotka, kterou si vyberete, měla správný výkon vzhledem k prostoru, který je třeba chladit. Pokud bude výkon příliš velký, klimatizace bude často zapínat a vypínat, prostor se rychle ochladí. Naopak, když bude výkon příliš malý, klimatizace poběží nepřetržitě a prostor se náležitě nevychladí. To má za následek vysokou spotřebu elektrické energie a nízkou efektivnost. Proto doporučujeme udělat měření k určení správného výkonu klimatizace: 1. Měření místnosti (délka x šířka x výška = objem) 2. Určení odpovídajícího výkonu v BTU nebo kw Modely řady Green Slim přinášejí více komfortu pro ovládání klimatizace. Na displeji vnitřní jednotky lze pohodlně zjistit nastavenou teplotu a zvolenou funkci. Řada Green Slim s LED displejem Objem (m 3 ) kw/hod. BTU/hod , , , , , , Odhad výkonu pro následující podmínky: 1. Pokud je místnost velmi tmavá (bez slunce) snížit výkon o 10% 2. Pokud je místnost velmi slunečná zvýšit výkon o 10% 3. Pokud se v místnosti budou zdržovat víc než dvě osoby, přidejte 600 BTU na každou osobu navíc 4. Pokud bude klimatizace používána v kuchyni, zvyšte výkon o BTU 1. Kontrolka kompresoru (červená) - svítí, pokud je kompresor v činnosti 2. Snímač signálu - snímá signál z dálkového ovladače 3. Kontrolka funkce SLEEP (žlutá) - svítí, pokud je zapnuta funkce SLEEP. 4. Kontrolka časového programování (oranžová) - svítí, pokud je nastaveno 24-hodinové programování 5. LED displej - zobrazuje zvolenou teplotu při jejím nastavování nebo teplotu místnosti 6. Kontrolka zapnutí (zelená) - svítí, pokud je zařízení zapnuto WPRO SANITIZÉR Používá se k čištění a odstraňování nepříjemných pachů z klimatizací, chladniček a nápojových automatů. 12NC kód Jazyk Standardní množství Obsah (ml) Doporučujeme, abyste výběr správné jednotky svěřili do rukou profesionální montážní firmy CZ - SL - RO - H

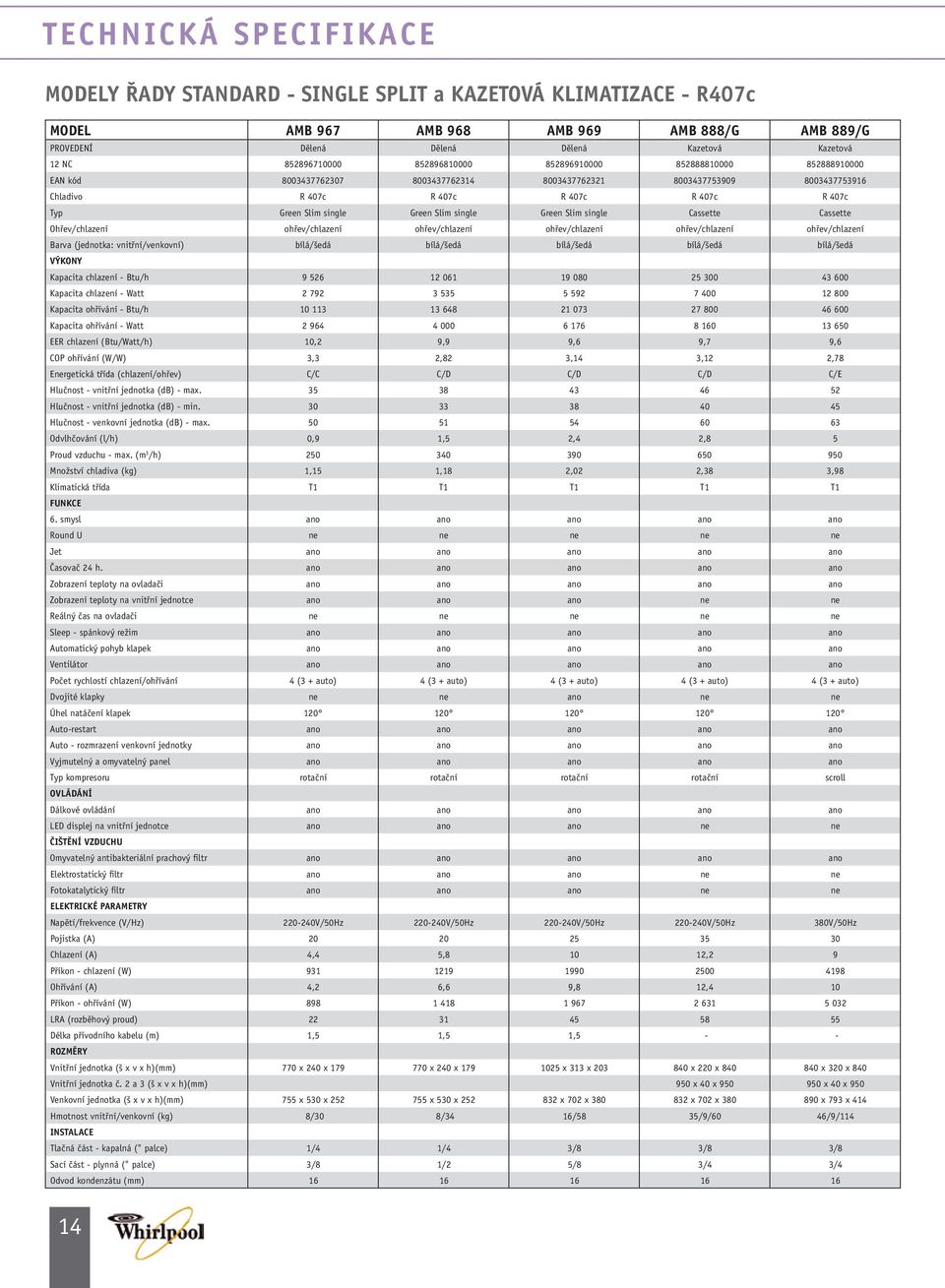

14 TECHNICKÁ SPECIFIKACE MODELY ŘADY STANDARD - SINGLE SPLIT a KAZETOVÁ KLIMATIZACE - R407c MODEL AMB 967 AMB 968 AMB 969 AMB 888/G AMB 889/G PROVEDENÍ Dělená Dělená Dělená Kazetová Kazetová 12 NC EAN kód Chladivo R 407c R 407c R 407c R 407c R 407c Typ Green Slim single Green Slim single Green Slim single Cassette Cassette Ohřev/chlazení ohřev/chlazení ohřev/chlazení ohřev/chlazení ohřev/chlazení ohřev/chlazení Barva (jednotka: vnitřní/venkovní) bílá/šedá bílá/šedá bílá/šedá bílá/šedá bílá/šedá VÝKONY Kapacita chlazení - Btu/h Kapacita chlazení - Watt Kapacita ohřívání - Btu/h Kapacita ohřívání - Watt EER chlazení (Btu/Watt/h) 10,2 9,9 9,6 9,7 9,6 COP ohřívání (W/W) 3,3 2,82 3,14 3,12 2,78 Energetická třída (chlazení/ohřev) C/C C/D C/D C/D C/E Hlučnost - vnitřní jednotka (db) - max Hlučnost - vnitřní jednotka (db) - min Hlučnost - venkovní jednotka (db) - max Odvlhčování (l/h) 0,9 1,5 2,4 2,8 5 Proud vzduchu - max. (m 3 /h) Množství chladiva (kg) 1,15 1,18 2,02 2,38 3,98 Klimatická třída T1 T1 T1 T1 T1 FUNKCE 6. smysl ano ano ano ano ano Round U ne ne ne ne ne Jet ano ano ano ano ano Časovač 24 h. ano ano ano ano ano Zobrazení teploty na ovladači ano ano ano ano ano Zobrazení teploty na vnitřní jednotce ano ano ano ne ne Reálný čas na ovladači ne ne ne ne ne Sleep - spánkový režim ano ano ano ano ano Automatický pohyb klapek ano ano ano ano ano Ventilátor ano ano ano ano ano Počet rychlostí chlazení/ohřívání 4 (3 + auto) 4 (3 + auto) 4 (3 + auto) 4 (3 + auto) 4 (3 + auto) Dvojité klapky ne ne ano ne ne Úhel natáčení klapek Auto-restart ano ano ano ano ano Auto - rozmrazení venkovní jednotky ano ano ano ano ano Vyjmutelný a omyvatelný panel ano ano ano ano ano Typ kompresoru rotační rotační rotační rotační scroll OVLÁDÁNÍ Dálkové ovládání ano ano ano ano ano LED displej na vnitřní jednotce ano ano ano ne ne ČIŠTĚNÍ VZDUCHU Omyvatelný antibakteriální prachový filtr ano ano ano ano ano Elektrostatický filtr ano ano ano ne ne Fotokatalytický filtr ano ano ano ne ne ELEKTRICKÉ PARAMETRY Napětí/frekvence (V/Hz) V/50Hz V/50Hz V/50Hz V/50Hz 380V/50Hz Pojistka (A) Chlazení (A) 4,4 5, ,2 9 Příkon - chlazení (W) Ohřívání (A) 4,2 6,6 9,8 12,4 10 Příkon - ohřívání (W) LRA (rozběhový proud) Délka přívodního kabelu (m) 1,5 1,5 1,5 - - ROZMĚRY Vnitřní jednotka (š x v x h)(mm) 770 x 240 x x 240 x x 313 x x 220 x x 320 x 840 Vnitřní jednotka č. 2 a 3 (š x v x h)(mm) 950 x 40 x x 40 x 950 Venkovní jednotka (š x v x h)(mm) 755 x 530 x x 530 x x 702 x x 702 x x 793 x 414 Hmotnost vnitřní/venkovní (kg) 8/30 8/34 16/58 35/9/60 46/9/114 INSTALACE Tlačná část - kapalná (" palce) 1/4 1/4 3/8 3/8 3/8 Sací část - plynná (" palce) 3/8 1/2 5/8 3/4 3/4 Odvod kondenzátu (mm)

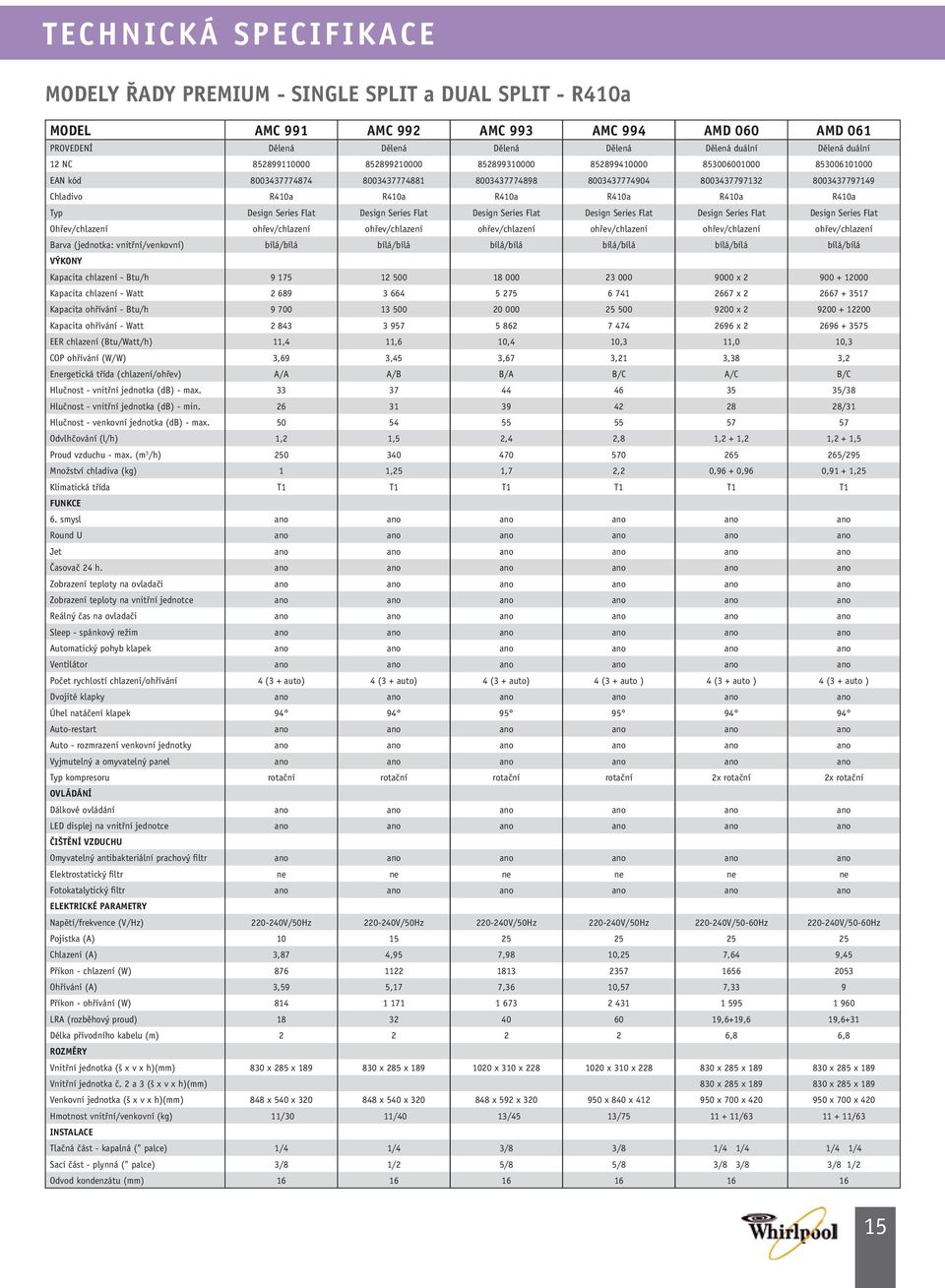

15 TECHNICKÁ SPECIFIKACE MODELY ŘADY PREMIUM - SINGLE SPLIT a DUAL SPLIT - R410a MODEL AMC 991 AMC 992 AMC 993 AMC 994 AMD 060 AMD 061 PROVEDENÍ Dělená Dělená Dělená Dělená Dělená duální Dělená duální 12 NC EAN kód Chladivo R410a R410a R410a R410a R410a R410a Typ Design Series Flat Design Series Flat Design Series Flat Design Series Flat Design Series Flat Design Series Flat Ohřev/chlazení ohřev/chlazení ohřev/chlazení ohřev/chlazení ohřev/chlazení ohřev/chlazení ohřev/chlazení Barva (jednotka: vnitřní/venkovní) bílá/bílá bílá/bílá bílá/bílá bílá/bílá bílá/bílá bílá/bílá VÝKONY Kapacita chlazení - Btu/h x Kapacita chlazení - Watt x Kapacita ohřívání - Btu/h x Kapacita ohřívání - Watt x EER chlazení (Btu/Watt/h) 11,4 11,6 10,4 10,3 11,0 10,3 COP ohřívání (W/W) 3,69 3,45 3,67 3,21 3,38 3,2 Energetická třída (chlazení/ohřev) A/A A/B B/A B/C A/C B/C Hlučnost - vnitřní jednotka (db) - max /38 Hlučnost - vnitřní jednotka (db) - min /31 Hlučnost - venkovní jednotka (db) - max Odvlhčování (l/h) 1,2 1,5 2,4 2,8 1,2 + 1,2 1,2 + 1,5 Proud vzduchu - max. (m 3 /h) /295 Množství chladiva (kg) 1 1,25 1,7 2,2 0,96 + 0,96 0,91 + 1,25 Klimatická třída T1 T1 T1 T1 T1 T1 FUNKCE 6. smysl ano ano ano ano ano ano Round U ano ano ano ano ano ano Jet ano ano ano ano ano ano Časovač 24 h. ano ano ano ano ano ano Zobrazení teploty na ovladači ano ano ano ano ano ano Zobrazení teploty na vnitřní jednotce ano ano ano ano ano ano Reálný čas na ovladači ano ano ano ano ano ano Sleep - spánkový režim ano ano ano ano ano ano Automatický pohyb klapek ano ano ano ano ano ano Ventilátor ano ano ano ano ano ano Počet rychlostí chlazení/ohřívání 4 (3 + auto) 4 (3 + auto) 4 (3 + auto) 4 (3 + auto ) 4 (3 + auto ) 4 (3 + auto ) Dvojité klapky ano ano ano ano ano ano Úhel natáčení klapek Auto-restart ano ano ano ano ano ano Auto - rozmrazení venkovní jednotky ano ano ano ano ano ano Vyjmutelný a omyvatelný panel ano ano ano ano ano ano Typ kompresoru rotační rotační rotační rotační 2x rotační 2x rotační OVLÁDÁNÍ Dálkové ovládání ano ano ano ano ano ano LED displej na vnitřní jednotce ano ano ano ano ano ano ČIŠTĚNÍ VZDUCHU Omyvatelný antibakteriální prachový filtr ano ano ano ano ano ano Elektrostatický filtr ne ne ne ne ne ne Fotokatalytický filtr ano ano ano ano ano ano ELEKTRICKÉ PARAMETRY Napětí/frekvence (V/Hz) V/50Hz V/50Hz V/50Hz V/50Hz V/50-60Hz V/50-60Hz Pojistka (A) Chlazení (A) 3,87 4,95 7,98 10,25 7,64 9,45 Příkon - chlazení (W) Ohřívání (A) 3,59 5,17 7,36 10,57 7,33 9 Příkon - ohřívání (W) LRA (rozběhový proud) ,6+19,6 19,6+31 Délka přívodního kabelu (m) ,8 6,8 ROZMĚRY Vnitřní jednotka (š x v x h)(mm) 830 x 285 x x 285 x x 310 x x 310 x x 285 x x 285 x 189 Vnitřní jednotka č. 2 a 3 (š x v x h)(mm) 830 x 285 x x 285 x 189 Venkovní jednotka (š x v x h)(mm) 848 x 540 x x 540 x x 592 x x 840 x x 700 x x 700 x 420 Hmotnost vnitřní/venkovní (kg) 11/30 11/40 13/45 13/ / /63 INSTALACE Tlačná část - kapalná (" palce) 1/4 1/4 3/8 3/8 1/4 1/4 1/4 1/4 Sací část - plynná (" palce) 3/8 1/2 5/8 5/8 3/8 3/8 3/8 1/2 Odvod kondenzátu (mm)

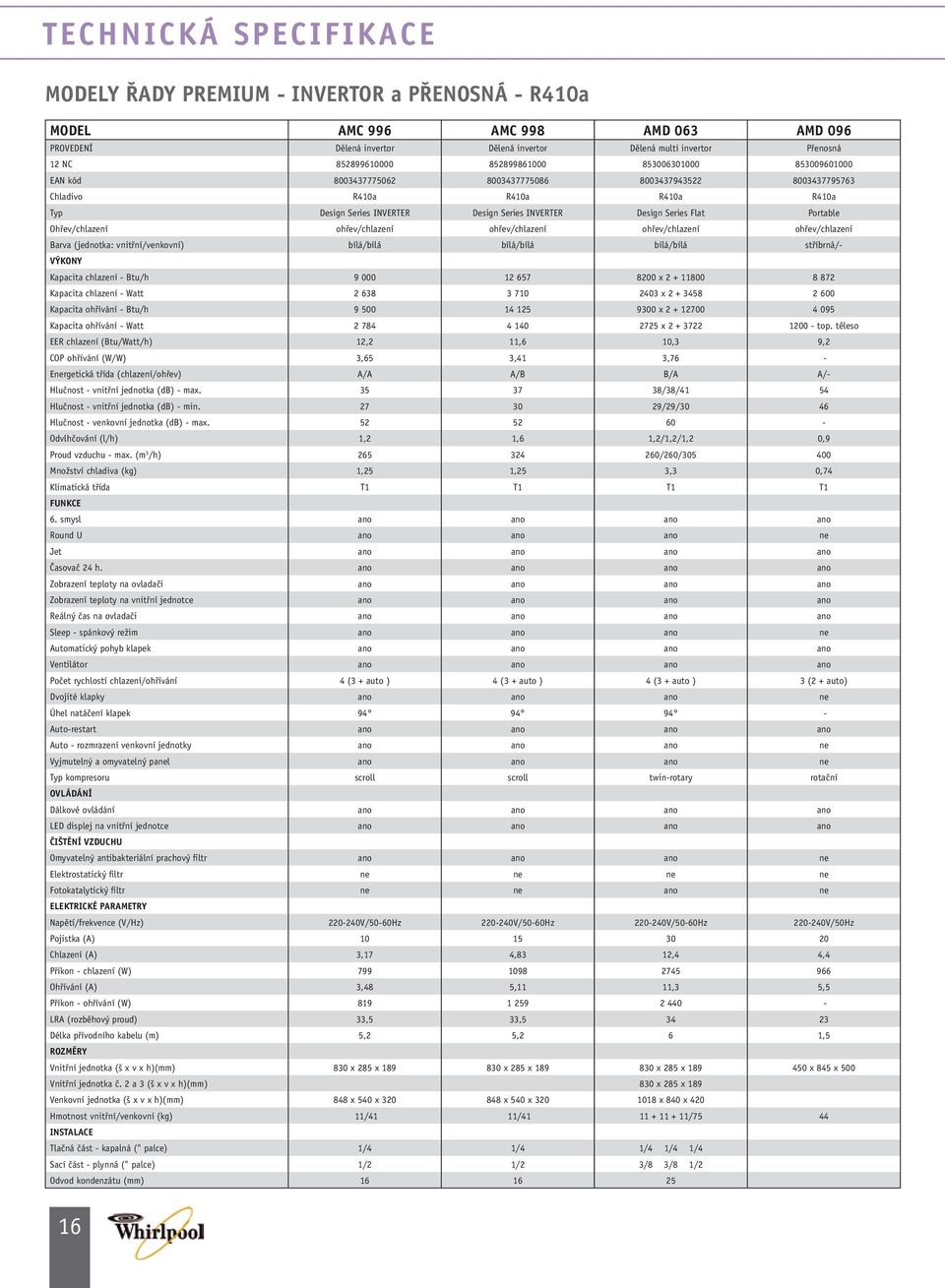

16 TECHNICKÁ SPECIFIKACE MODELY ŘADY PREMIUM - INVERTOR a PŘENOSNÁ - R410a MODEL AMC 996 AMC 998 AMD 063 AMD 096 PROVEDENÍ Dělená invertor Dělená invertor Dělená multi invertor Přenosná 12 NC EAN kód Chladivo R410a R410a R410a R410a Typ Design Series INVERTER Design Series INVERTER Design Series Flat Portable Ohřev/chlazení ohřev/chlazení ohřev/chlazení ohřev/chlazení ohřev/chlazení Barva (jednotka: vnitřní/venkovní) bílá/bílá bílá/bílá bílá/bílá stříbrná/- VÝKONY Kapacita chlazení - Btu/h x Kapacita chlazení - Watt x Kapacita ohřívání - Btu/h x Kapacita ohřívání - Watt x top. těleso EER chlazení (Btu/Watt/h) 12,2 11,6 10,3 9,2 COP ohřívání (W/W) 3,65 3,41 3,76 - Energetická třída (chlazení/ohřev) A/A A/B B/A A/- Hlučnost - vnitřní jednotka (db) - max /38/41 54 Hlučnost - vnitřní jednotka (db) - min /29/30 46 Hlučnost - venkovní jednotka (db) - max Odvlhčování (l/h) 1,2 1,6 1,2/1,2/1,2 0,9 Proud vzduchu - max. (m 3 /h) /260/ Množství chladiva (kg) 1,25 1,25 3,3 0,74 Klimatická třída T1 T1 T1 T1 FUNKCE 6. smysl ano ano ano ano Round U ano ano ano ne Jet ano ano ano ano Časovač 24 h. ano ano ano ano Zobrazení teploty na ovladači ano ano ano ano Zobrazení teploty na vnitřní jednotce ano ano ano ano Reálný čas na ovladači ano ano ano ano Sleep - spánkový režim ano ano ano ne Automatický pohyb klapek ano ano ano ano Ventilátor ano ano ano ano Počet rychlostí chlazení/ohřívání 4 (3 + auto ) 4 (3 + auto ) 4 (3 + auto ) 3 (2 + auto) Dvojité klapky ano ano ano ne Úhel natáčení klapek Auto-restart ano ano ano ano Auto - rozmrazení venkovní jednotky ano ano ano ne Vyjmutelný a omyvatelný panel ano ano ano ne Typ kompresoru scroll scroll twin-rotary rotační OVLÁDÁNÍ Dálkové ovládání ano ano ano ano LED displej na vnitřní jednotce ano ano ano ano ČIŠTĚNÍ VZDUCHU Omyvatelný antibakteriální prachový filtr ano ano ano ne Elektrostatický filtr ne ne ne ne Fotokatalytický filtr ne ne ano ne ELEKTRICKÉ PARAMETRY Napětí/frekvence (V/Hz) V/50-60Hz V/50-60Hz V/50-60Hz V/50Hz Pojistka (A) Chlazení (A) 3,17 4,83 12,4 4,4 Příkon - chlazení (W) Ohřívání (A) 3,48 5,11 11,3 5,5 Příkon - ohřívání (W) LRA (rozběhový proud) 33,5 33, Délka přívodního kabelu (m) 5,2 5,2 6 1,5 ROZMĚRY Vnitřní jednotka (š x v x h)(mm) 830 x 285 x x 285 x x 285 x x 845 x 500 Vnitřní jednotka č. 2 a 3 (š x v x h)(mm) 830 x 285 x 189 Venkovní jednotka (š x v x h)(mm) 848 x 540 x x 540 x x 840 x 420 Hmotnost vnitřní/venkovní (kg) 11/41 11/ /75 44 INSTALACE Tlačná část - kapalná (" palce) 1/4 1/4 1/4 1/4 1/4 Sací část - plynná (" palce) 1/2 1/2 3/8 3/8 1/2 Odvod kondenzátu (mm)

17 PŘÍSLUŠENSTVÍ PRO MONTÁŽ

18 PŘÍSLUŠENSTVÍ PRO MONTÁŽ IZOLOVANÉ MĚDĚNÉ TRUBKY - 25 m 12nc kód Tloušťka mm Průměr Balení Standardní množství Pro chladivo ,00 1/4 (mm 6,35) role 25 m 1 R22/R407c/R410a ,00 3/8 (mm 9,53) role 25 m 1 R22/R407c/R410a ,00 1/2 (mm 12,70) role 25 m 1 R22/R407c/R410a ,8 1/4 (mm 6,35) role 25 m 1 R22/R407c/R410a ,8 3/8 (mm 9,53) role 25 m 1 R22/R407c/R410a ,8 1/2 (mm 12,70) role 25 m 1 R22/R407c/R410a ,00 5/8 (mm 15,88) role 25 m 1 R22/R407c/R410a ,00 3/4 (mm 19,05) role 25 m 1 R22/R407c/R410a IZOLOVANÉ MĚDĚNÉ TRUBKY - 50 m 12nc kód Tloušťka mm Průměr Balení Standardní množství Pro chladivo ,00 1/4 (mm 6,35) role 50 m 1 R22/R407c/R410a ,00 3/8 (mm 9,53) role 50 m 1 R22/R407c/R410a ,00 1/2 (mm 12,70) role 50 m 1 R22/R407c/R410a ,8 1/4 (mm 6,35) role 50 m 1 R22/R407c/R410a ,8 3/8 (mm 9,53) role 50 m 1 R22/R407c/R410a ,8 1/2 (mm 12,70) role 50 m 1 R22/R407c/R410a ,00 5/8 (mm 15,88) role 50 m 1 R22/R407c/R410a ,00 3/4 (mm 19,05) role 50 m 1 R22/R407c/R410a CHLADIVO 12nc kód Typ Popis Objem v litrech Čistá váha v kg Standardní množství R407c Jednorázová lahev 1 litr 1 cca R407c Plnitelná lahev 6 litrů, 47 bar 6 5, R407c Plnitelná lahev 12,1 litrů 12,1 11, R407c Jendorázová lahev 13,6 litrů EN ,6 11, R410a Jendorázová lahev 1 litr 1 cca R410 Plnitelná lahev 6 litrů, 47 bar 6 4, R410 Plnitelná lahev 12,3 litrů 12,3 9,

19 PŘÍSLUŠENSTVÍ PRO MONTÁŽ 12nc kód KONZOLE VENKOVNÍ JEDNOTKY Max. zatížení v kg Popis Standardní množství Instalační sada rychlá montáž 1 x smontováno 1 x nc kód KONZOLE VENKOVNÍ JEDNOTKY Max. zatížení v kg Popis Standardní množství Instalační sada kus 6 x kus 6 x nc kód PODPĚRA VENKOVNÍ JEDNOTKY Max. zatížení v kg Popis Standardní množství Instalační sada PVC podpěra délky 35 cm 2 x PVC podpěra délky 45 cm 2 x OCHRANNÝ KRYT VENKOVNÍ JEDNOTKY 12nc kód Popis Pro modely PVC obal, tl. 2,1 mm PVC obal, tl. 2,1 mm Green Range: AMB 859-G/AMB 857-G/AMB 867-G Eco Range: AMB 951/AMB 953/AMB 955 Inverter: AMB 868-G/AMB 869-G Slim: AMB 960-G/AMB 961-G/AMB 962-G Green Range: AMB 877-G/AMB 959-G Eco Range: AMB 957/AMB 959 Slim: AMB 963-G/964-G Dual Green: 891-G/892-G Rozměry v mm (Š x V x H) Standardní množství 770x530x x620x

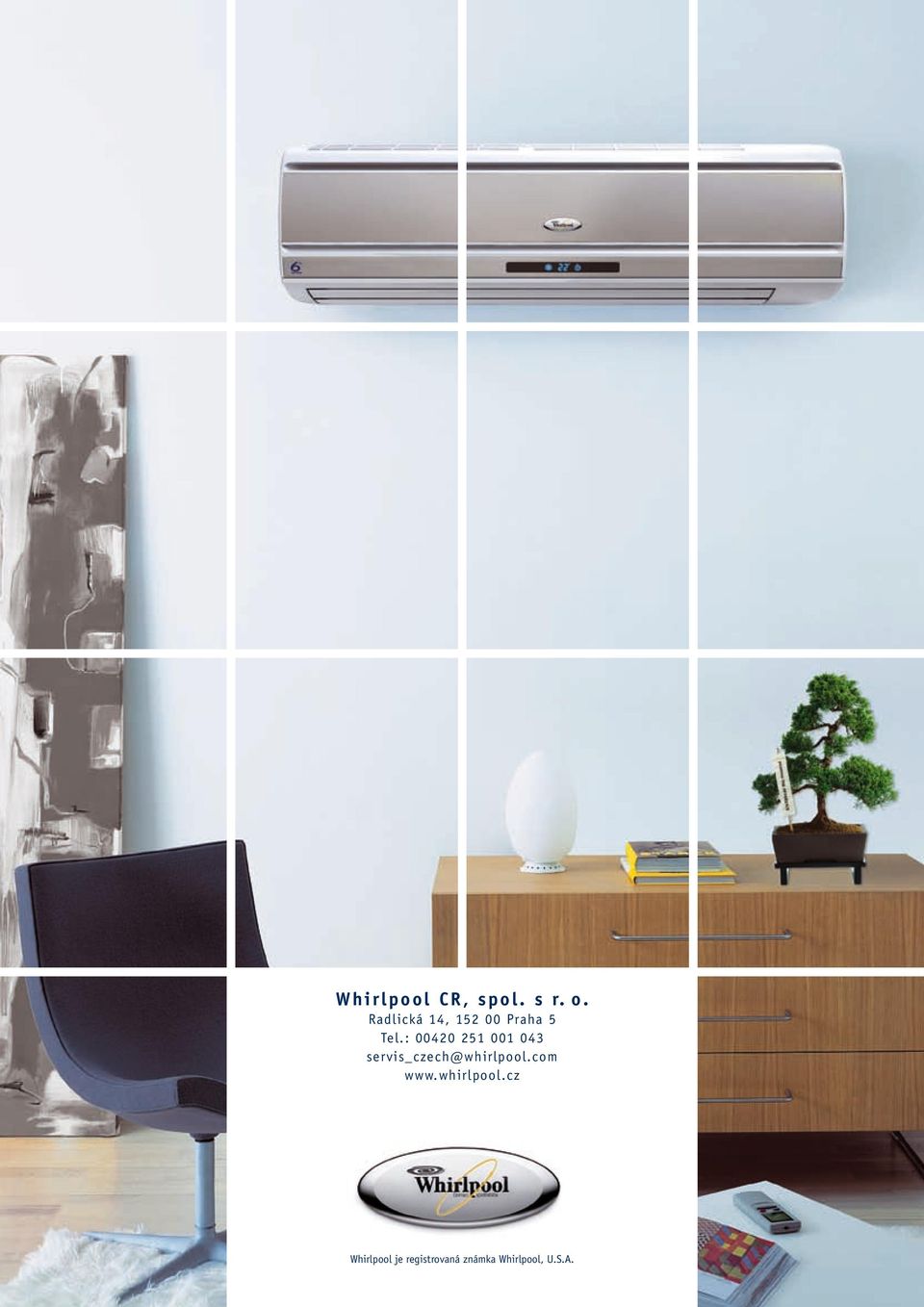

20 Whirlpool CR, spol. s r. o. Radlická 14, Praha 5 Tel.: servis_czech@whirlpool.com Whirlpool je registrovaná známka Whirlpool, U.S.A.
