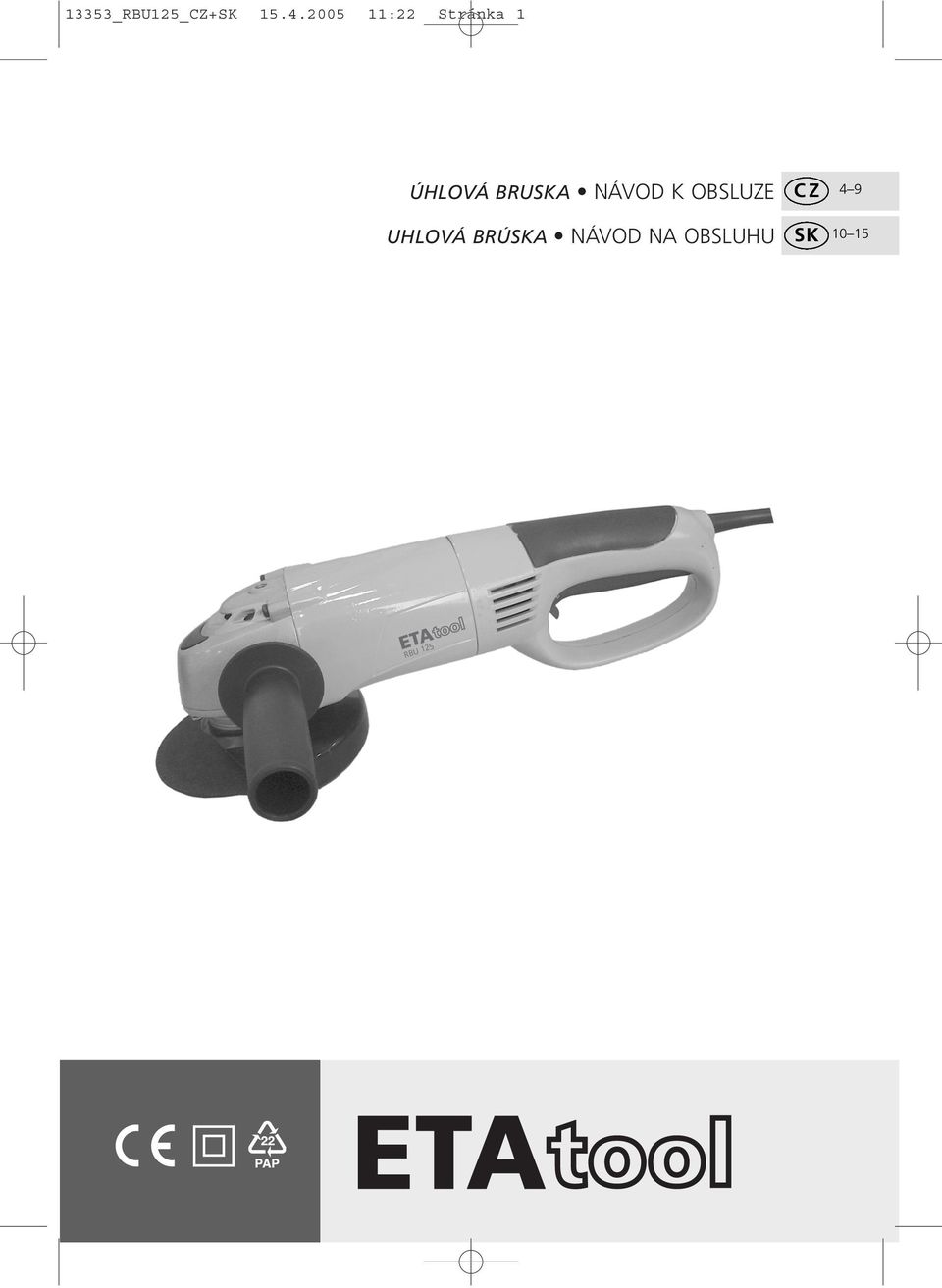

1 13353_RBU125_CZ+SK :22 Stránka 1 ÚHLOVÁ BRUSKA NÁVOD K OBSLUZE UHLOVÁ BRÚSKA NÁVOD NA OBSLUHU CZ SK RBU 125

2 13353_RBU125_CZ+SK :22 Stránka a 3c 4 2

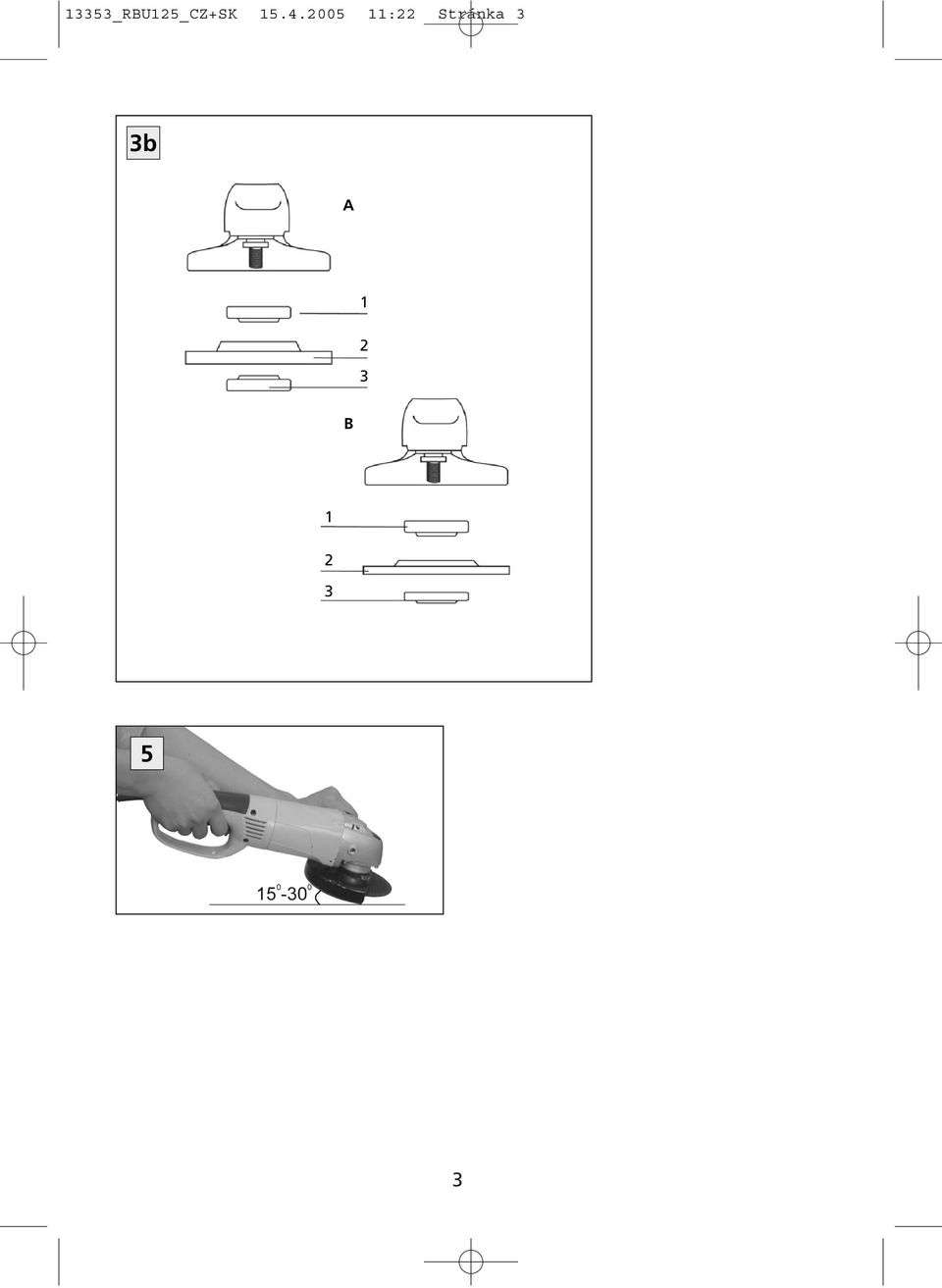

3 13353_RBU125_CZ+SK :22 Stránka 3 3b A B

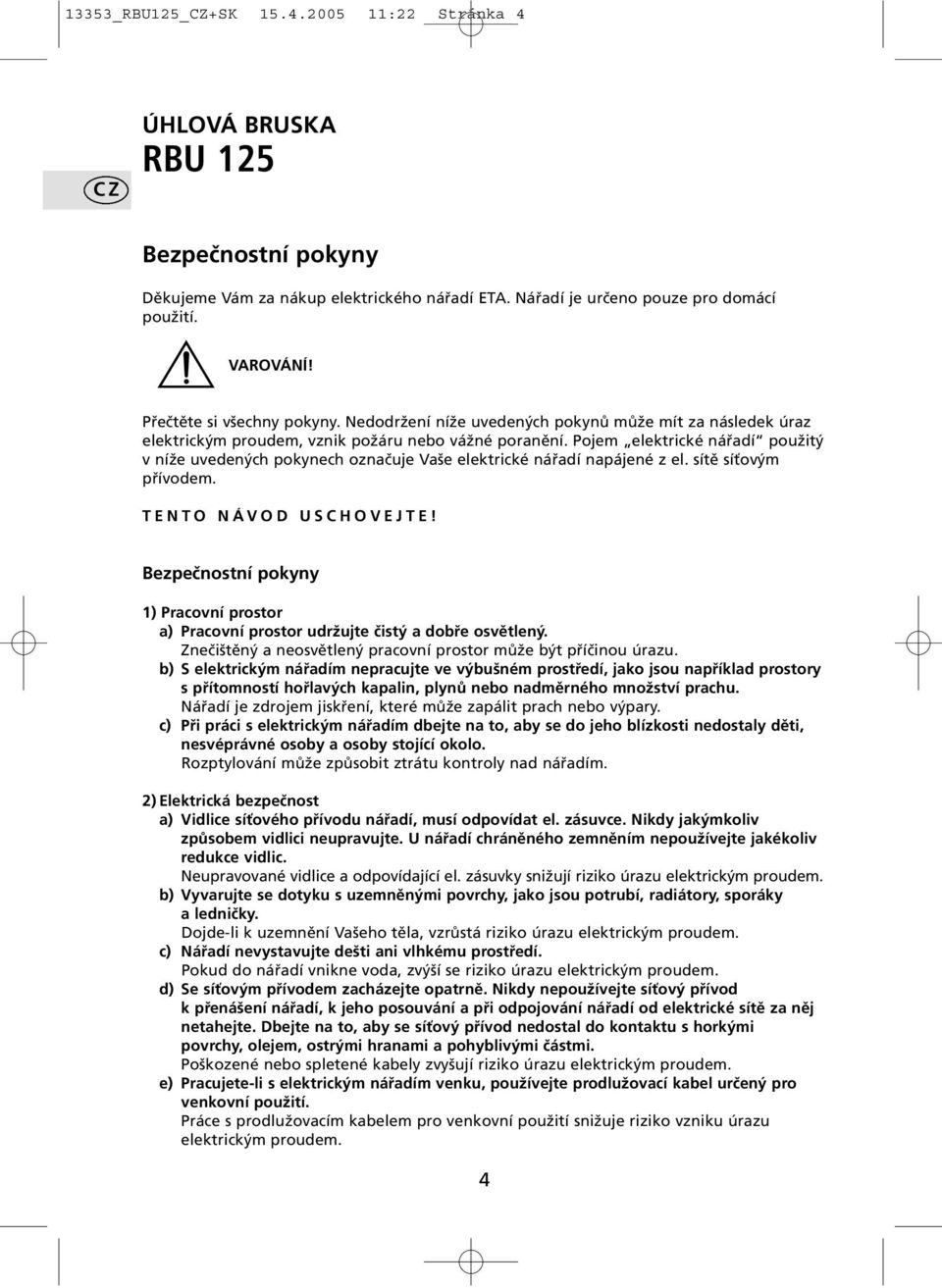

4 13353_RBU125_CZ+SK :22 Stránka 4 CZ ÚHLOVÁ BRUSKA RBU 125 Bezpečnostní pokyny Děkujeme Vám za nákup elektrického nářadí ETA. Nářadí je určeno pouze pro domácí použití. VAROVÁNÍ! Přečtěte si všechny pokyny. Nedodržení níže uvedených pokynů může mít za následek úraz elektrickým proudem, vznik požáru nebo vážné poranění. Pojem elektrické nářadí použitý v níže uvedených pokynech označuje Vaše elektrické nářadí napájené z el. sítě síťovým přívodem. TENTO NÁVOD USCHOVEJTE! Bezpečnostní pokyny 1) Pracovní prostor a) Pracovní prostor udržujte čistý a dobře osvětlený. Znečištěný a neosvětlený pracovní prostor může být příčinou úrazu. b) S elektrickým nářadím nepracujte ve výbušném prostředí, jako jsou například prostory s přítomností hořlavých kapalin, plynů nebo nadměrného množství prachu. Nářadí je zdrojem jiskření, které může zapálit prach nebo výpary. c) Při práci s elektrickým nářadím dbejte na to, aby se do jeho blízkosti nedostaly děti, nesvéprávné osoby a osoby stojící okolo. Rozptylování může způsobit ztrátu kontroly nad nářadím. 2) Elektrická bezpečnost a) Vidlice síťového přívodu nářadí, musí odpovídat el. zásuvce. Nikdy jakýmkoliv způsobem vidlici neupravujte. U nářadí chráněného zemněním nepoužívejte jakékoliv redukce vidlic. Neupravované vidlice a odpovídající el. zásuvky snižují riziko úrazu elektrickým proudem. b) Vyvarujte se dotyku s uzemněnými povrchy, jako jsou potrubí, radiátory, sporáky a ledničky. Dojde-li k uzemnění Vašeho těla, vzrůstá riziko úrazu elektrickým proudem. c) Nářadí nevystavujte dešti ani vlhkému prostředí. Pokud do nářadí vnikne voda, zvýší se riziko úrazu elektrickým proudem. d) Se síťovým přívodem zacházejte opatrně. Nikdy nepoužívejte síťový přívod k přenášení nářadí, k jeho posouvání a při odpojování nářadí od elektrické sítě za něj netahejte. Dbejte na to, aby se síťový přívod nedostal do kontaktu s horkými povrchy, olejem, ostrými hranami a pohyblivými částmi. Poškozené nebo spletené kabely zvyšují riziko úrazu elektrickým proudem. e) Pracujete-li s elektrickým nářadím venku, používejte prodlužovací kabel určený pro venkovní použití. Práce s prodlužovacím kabelem pro venkovní použití snižuje riziko vzniku úrazu elektrickým proudem. 4

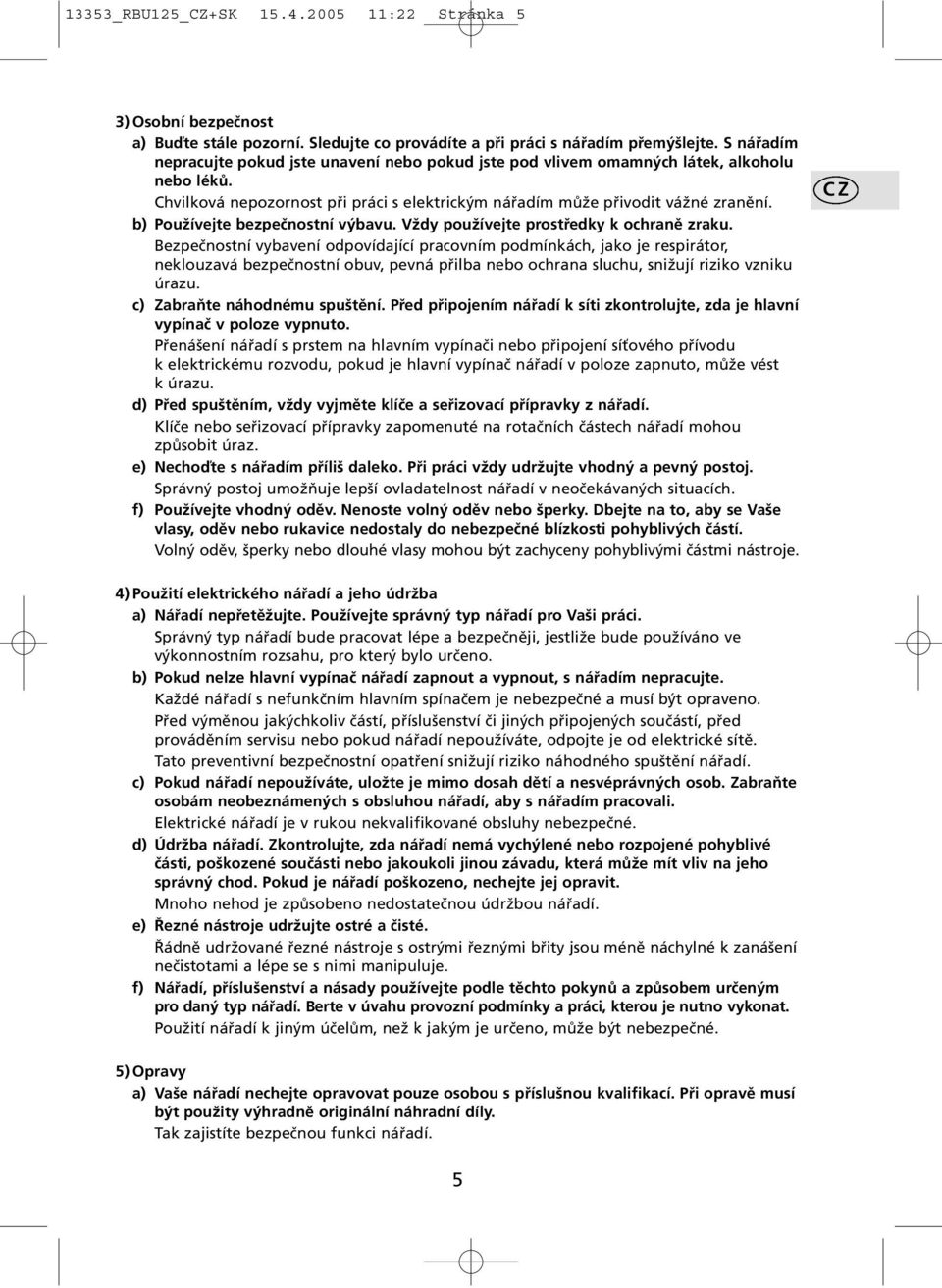

5 13353_RBU125_CZ+SK :22 Stránka 5 3) Osobní bezpečnost a) Buďte stále pozorní. Sledujte co provádíte a při práci s nářadím přemýšlejte. S nářadím nepracujte pokud jste unavení nebo pokud jste pod vlivem omamných látek, alkoholu nebo léků. Chvilková nepozornost při práci s elektrickým nářadím může přivodit vážné zranění. b) Používejte bezpečnostní výbavu. Vždy používejte prostředky k ochraně zraku. Bezpečnostní vybavení odpovídající pracovním podmínkách, jako je respirátor, neklouzavá bezpečnostní obuv, pevná přilba nebo ochrana sluchu, snižují riziko vzniku úrazu. c) Zabraňte náhodnému spuštění. Před připojením nářadí k síti zkontrolujte, zda je hlavní vypínač v poloze vypnuto. Přenášení nářadí s prstem na hlavním vypínači nebo připojení síťového přívodu k elektrickému rozvodu, pokud je hlavní vypínač nářadí v poloze zapnuto, může vést k úrazu. d) Před spuštěním, vždy vyjměte klíče a seřizovací přípravky z nářadí. Klíče nebo seřizovací přípravky zapomenuté na rotačních částech nářadí mohou způsobit úraz. e) Nechoďte s nářadím příliš daleko. Při práci vždy udržujte vhodný a pevný postoj. Správný postoj umožňuje lepší ovladatelnost nářadí v neočekávaných situacích. f) Používejte vhodný oděv. Nenoste volný oděv nebo šperky. Dbejte na to, aby se Vaše vlasy, oděv nebo rukavice nedostaly do nebezpečné blízkosti pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohyblivými částmi nástroje. CZ 4) Použití elektrického nářadí a jeho údržba a) Nářadí nepřetěžujte. Používejte správný typ nářadí pro Vaši práci. Správný typ nářadí bude pracovat lépe a bezpečněji, jestliže bude používáno ve výkonnostním rozsahu, pro který bylo určeno. b) Pokud nelze hlavní vypínač nářadí zapnout a vypnout, s nářadím nepracujte. Každé nářadí s nefunkčním hlavním spínačem je nebezpečné a musí být opraveno. Před výměnou jakýchkoliv částí, příslušenství či jiných připojených součástí, před prováděním servisu nebo pokud nářadí nepoužíváte, odpojte je od elektrické sítě. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění nářadí. c) Pokud nářadí nepoužíváte, uložte je mimo dosah dětí a nesvéprávných osob. Zabraňte osobám neobeznámených s obsluhou nářadí, aby s nářadím pracovali. Elektrické nářadí je v rukou nekvalifikované obsluhy nebezpečné. d) Údržba nářadí. Zkontrolujte, zda nářadí nemá vychýlené nebo rozpojené pohyblivé části, poškozené součásti nebo jakoukoli jinou závadu, která může mít vliv na jeho správný chod. Pokud je nářadí poškozeno, nechejte jej opravit. Mnoho nehod je způsobeno nedostatečnou údržbou nářadí. e) Řezné nástroje udržujte ostré a čisté. Řádně udržované řezné nástroje s ostrými řeznými břity jsou méně náchylné k zanášení nečistotami a lépe se s nimi manipuluje. f) Nářadí, příslušenství a násady používejte podle těchto pokynů a způsobem určeným pro daný typ nářadí. Berte v úvahu provozní podmínky a práci, kterou je nutno vykonat. Použití nářadí k jiným účelům, než k jakým je určeno, může být nebezpečné. 5) Opravy a) Vaše nářadí nechejte opravovat pouze osobou s příslušnou kvalifikací. Při opravě musí být použity výhradně originální náhradní díly. Tak zajistíte bezpečnou funkci nářadí. 5

6 13353_RBU125_CZ+SK :22 Stránka 6 CZ Další bezpečnostní pokyny pro úhlové brusky 1. Přesvědčete se, že hodnota obvodové rychlosti, vyznačená na brusném kotouči, přesahuje nebo se shoduje s obvodovou rychlostí brusky. 2. Používejte brusné kotouče předepsaných rozměrů. 3. S brusnými kotouči zacházejte opatrně a podle pokynů výrobce. 4. Před použitím brusného kotouče se přesvědčete, že není nijak porušen. Nepoužívejte odštípnuté, prasklé nebo jinak poškozené kotouče. 5. Při montáži kotouče dbejte na to, aby se montážní rysky kotouče, kryly s montážními ryskami na brusce, jak je uvedeno v návodu. 6. Zkontrolujte, zda byly při montáži použity dodávané papírové podložky. 7. Ujistěte se, že kotouč je správně namontován a dotažen. Držte brusku v bezpečné poloze, zapněte a nechte běžet po dobu 30 sekund naprázdno. Pokud kotouč vibruje nebo pokud si všimnete jakékoli jiné závady, okamžitě brusku vypněte. V případě výskytu závady se pokuste odhalit její příčinu. 8. Je-li bruska vybavena ochranným krytem, vždy kryt používejte! 9. Nepoužívejte vymezovácí podložky a nástavce pro upevnění kotoučů velkých rozměrů. 10. Před upevněním brusných kotoučů a nástavců, které musí být upevněny za pomoci matice, se přesvědčete, že závit je dostatečně dlouhý pro bezpečné upevnění. 11. Zkontrolujte, že je dílec správně zajištěn. 12. Řezací kotouče nepoužívejte pro boční broušení. 13. Zkontrolujte, zda jiskry vznikající při práci s nářadím nemohou způsobit popálení osob nebo vznícení hořlavých materiálů. 14. Při práci v prašném prostředí, kontrolujte, zda jsou větrací otvory čisté. Je-li během práce nutné větrací otvory vyčistit, odpojte napájecí šňůru od přívodu elektrické energie. Pro čistění používejte nekovové materiály. Zabráníte tak poškození vnitřních součástí brusky. 15. Při čistění, vždy používejte pomůcky k ochraně zraku. Dále používejte osobní ochranné pomůcky jako respirátor, pracovní rukavice, přilbu a zástěru. 16. Brusný kotouč se i po vypnutí brusky dále otáčí. 17. Před broušením a řezáním do zdí a stropů zkontrolujte, zda není ve zdi skryto elektrické vedení nebo potrubí. K tomuto účelu lze v prodejnách s nářadím zakoupit detektor kovů. 18. Nedotýkejte se obrobku ihned po skončení práce. Broušený dílec může být horký! 19. Dílec nedržte během broušení v ruce. 20. Brusku neupevňujte na pracovní stůl. Bruska není k tomuto účelu uzpůsobena. 21. Neochlazujte brusný kotouč během práce vodou! Ochrana dvojitou izolací Nářadí je opatřeno dvojitou izolací. To znamená, že veškeré vnější kovové části jsou elektricky izolovány od přívodu elektrického napětí. Mezi mechanické a elektrické části brusky jsou vloženy izolační prvky. Tato opatření umožňují bezpečné používání brusky i bez uzemnění. Důležité upozornění Před prováděním údržby, opravou nebo před seřizováním, vytáhněte vidlici síťového přívodu z el. zásuvky. Zkontrolujte, zda se napětí v síti shoduje s doporučeným napětím uvedeným na štítku brusky. 6

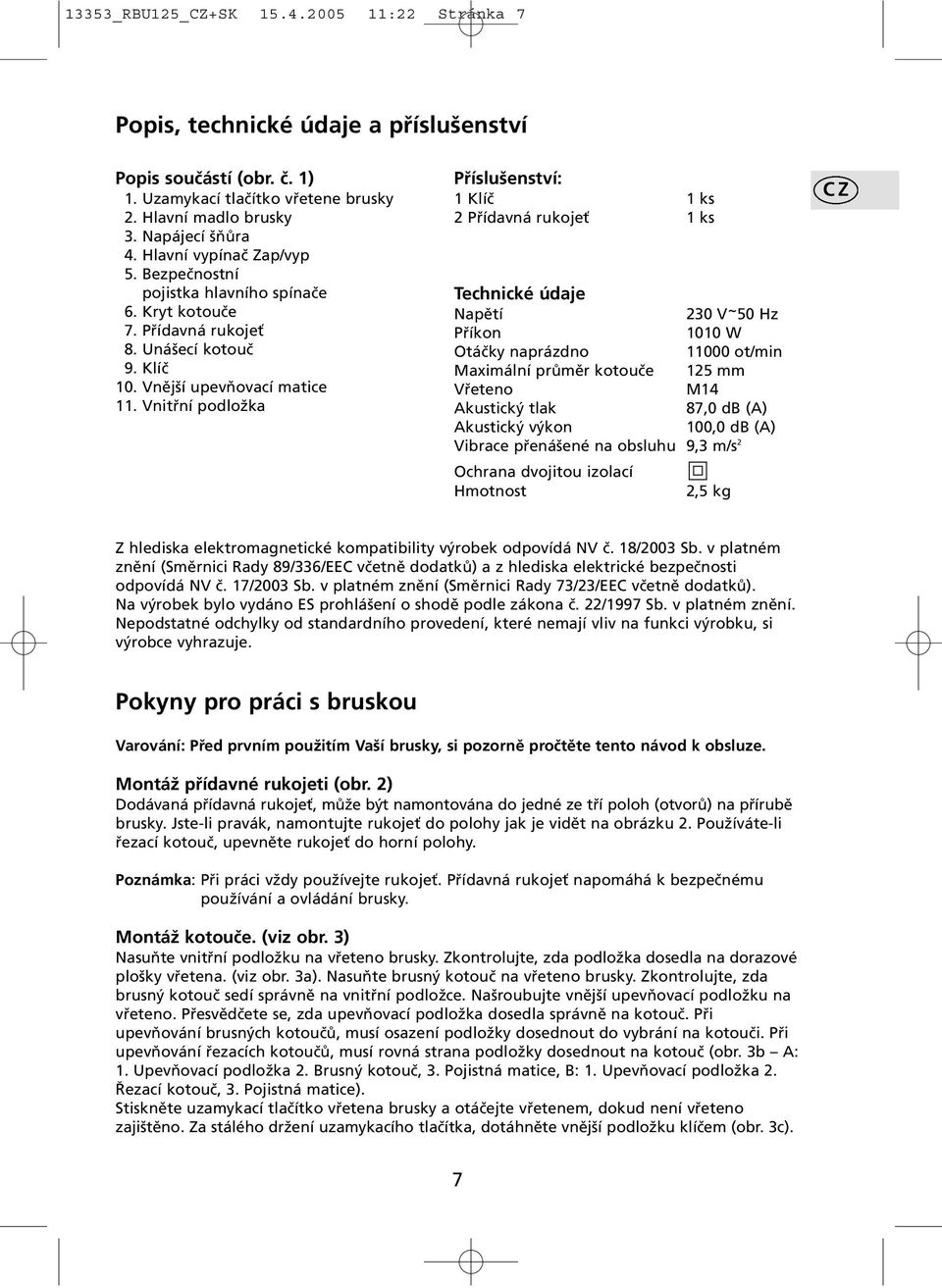

7 13353_RBU125_CZ+SK :22 Stránka 7 Popis, technické údaje a příslušenství Popis součástí (obr. č. 1) 1. Uzamykací tlačítko vřetene brusky 2. Hlavní madlo brusky 3. Napájecí šňůra 4. Hlavní vypínač Zap/vyp 5. Bezpečnostní pojistka hlavního spínače 6. Kryt kotouče 7. Přídavná rukojeť 8. Unášecí kotouč 9. Klíč 10. Vnější upevňovací matice 11. Vnitřní podložka Příslušenství: 1 Klíč 1 ks 2 Přídavná rukojeť 1 ks Technické údaje Napětí 230 V ~ 50 Hz Příkon 1010 W Otáčky naprázdno ot/min Maximální průměr kotouče 125 mm Vřeteno M14 Akustický tlak 87,0 db (A) Akustický výkon 100,0 db (A) Vibrace přenášené na obsluhu 9,3 m/s 2 Ochrana dvojitou izolací Hmotnost 2,5 kg CZ Z hlediska elektromagnetické kompatibility výrobek odpovídá NV č. 18/2003 Sb. v platném znění (Směrnici Rady 89/336/EEC včetně dodatků) a z hlediska elektrické bezpečnosti odpovídá NV č. 17/2003 Sb. v platném znění (Směrnici Rady 73/23/EEC včetně dodatků). Na výrobek bylo vydáno ES prohlášení o shodě podle zákona č. 22/1997 Sb. v platném znění. Nepodstatné odchylky od standardního provedení, které nemají vliv na funkci výrobku, si výrobce vyhrazuje. Pokyny pro práci s bruskou Varování: Před prvním použitím Vaší brusky, si pozorně pročtěte tento návod k obsluze. Montáž přídavné rukojeti (obr. 2) Dodávaná přídavná rukojeť, může být namontována do jedné ze tří poloh (otvorů) na přírubě brusky. Jste-li pravák, namontujte rukojeť do polohy jak je vidět na obrázku 2. Používáte-li řezací kotouč, upevněte rukojeť do horní polohy. Poznámka: Při práci vždy používejte rukojeť. Přídavná rukojeť napomáhá k bezpečnému používání a ovládání brusky. Montáž kotouče. (viz obr. 3) Nasuňte vnitřní podložku na vřeteno brusky. Zkontrolujte, zda podložka dosedla na dorazové plošky vřetena. (viz obr. 3a). Nasuňte brusný kotouč na vřeteno brusky. Zkontrolujte, zda brusný kotouč sedí správně na vnitřní podložce. Našroubujte vnější upevňovací podložku na vřeteno. Přesvědčete se, zda upevňovací podložka dosedla správně na kotouč. Při upevňování brusných kotoučů, musí osazení podložky dosednout do vybrání na kotouči. Při upevňování řezacích kotoučů, musí rovná strana podložky dosednout na kotouč (obr. 3b A: 1. Upevňovací podložka 2. Brusný kotouč, 3. Pojistná matice, B: 1. Upevňovací podložka 2. Řezací kotouč, 3. Pojistná matice). Stiskněte uzamykací tlačítko vřetena brusky a otáčejte vřetenem, dokud není vřeteno zajištěno. Za stálého držení uzamykacího tlačítka, dotáhněte vnější podložku klíčem (obr. 3c). 7

8 13353_RBU125_CZ+SK :22 Stránka 8 CZ Varování: Nikdy nepoužívejte brusné kotouče určené pro maximální obvodové rychlosti menší než 12,250 rpm (80 m/s). Spínač (obr. 4) Bruska je vybavena bezpečnostní pojistkou hlavního vypínače, aby nedocházelo k náhodným zapnutím brusky. Nejdříve stiskněte bezpečnostní pojistku hlavního spínače a potom hlavní spínač Zap/vyp. Brusku vypnete uvolněním hlavního spínače. Použití brusky (obr. 5) Upozornění: Brusku nezapínejte, pokud se brusný kotouč dotýká broušeného dílce. Začněte s broušením/řezáním, až bruska dosáhne maximálních otáček. Nářadí držte pevně jednou rukou za boční rukojeť a druhou rukou za hlavní rukojeť. S bruskou manipulujte tak, aby brusný kotouč s krytem směřoval vždy od Vás. Ihned po dotyku brusného kotouče s dílcem, začnou z materiálu odlétat horké jiskry. Pro bezpečné ovládání brusky a pro spolehlivý odvod řezaného materiálu, držte brusku při řezání pod úhlem asi stupňů a pří broušení pod úhlem asi stupňů. Zabráníte tak přetěžování brusky. Na brusku během práce přitlačujte pouze zlehka. Příliš velký tlak na brusku, může zapříčinit snížení otáček kotouče, přetížení motoru a poškození. Při práci s bruskou v těsných prostorech dávejte pozor, aby se kotouč brusky nedotýkal okolních prostor. Náhodný dotyk kotouče, může způsobit nečekané odskočení brusky. Po skončení broušení nebo řezání nechejte dílec vychladnout. Broušeného povrchu se nedotýkejte. Údržba a řešení problémů Přetížení brusky Opakované přetěžování brusky může způsobit trvalé poškození motoru. Proto brusku nepřetěžujte. Nesnažte se zvýšeným tlakem na brusku urychlit proces broušení nebo řezání. Brusný kotouč pracuje nejúčinněji pří vysokých otáčkách a při lehkém zatížení. Příliš vysoký tlak na brusku snižuje otáčky a účinnost broušení nebo řezání. Pokud je bruska příliš horká, nechejte brusku běžet po dobu 2-3 minut bez zátěže, dokud neschládne na normální provozní teplotu. Užitečné rady pro práci s bruskou 1. Úhlová bruska může být použita na řezání kovů, odstraňování hlaviček šroubů nebo pro přípravu a čistění povrchu před a po svařování. 2. Široká škála dostupných brusných a řezacích kotoučů, rozšiřuje použití brusky. Řezací kotouče jsou dostupné pro řezání středně tvrdé oceli, nerezové oceli, kamene a cihel. Diamantové kotouče jsou určeny pro řezání tvrdých materiálů. 3. Pokud použijete nesprávný kotouč na broušení nebo řezání měkkého materiálu, například hliníku, kotouč se snadno zanese a musíte ho vyměnit za nový. 4. Nikdy na brusku příliš netlačte. Raději nechte brusku působit na řez vlastní vahou. 5. Dbejte na to, aby jste udržovali brusku rovně v drážce řezu. Příliš velké naklonění může způsobit zakousnutí nebo roztříštění kotouče. Pokud řežete tenký plech, postupujte opatrně a na brusku netlačte. Příliš velký tlak může způsobit protlačení řezu. 6. Pří řezání kamene a cihel, používejte odsávač prachu. 8

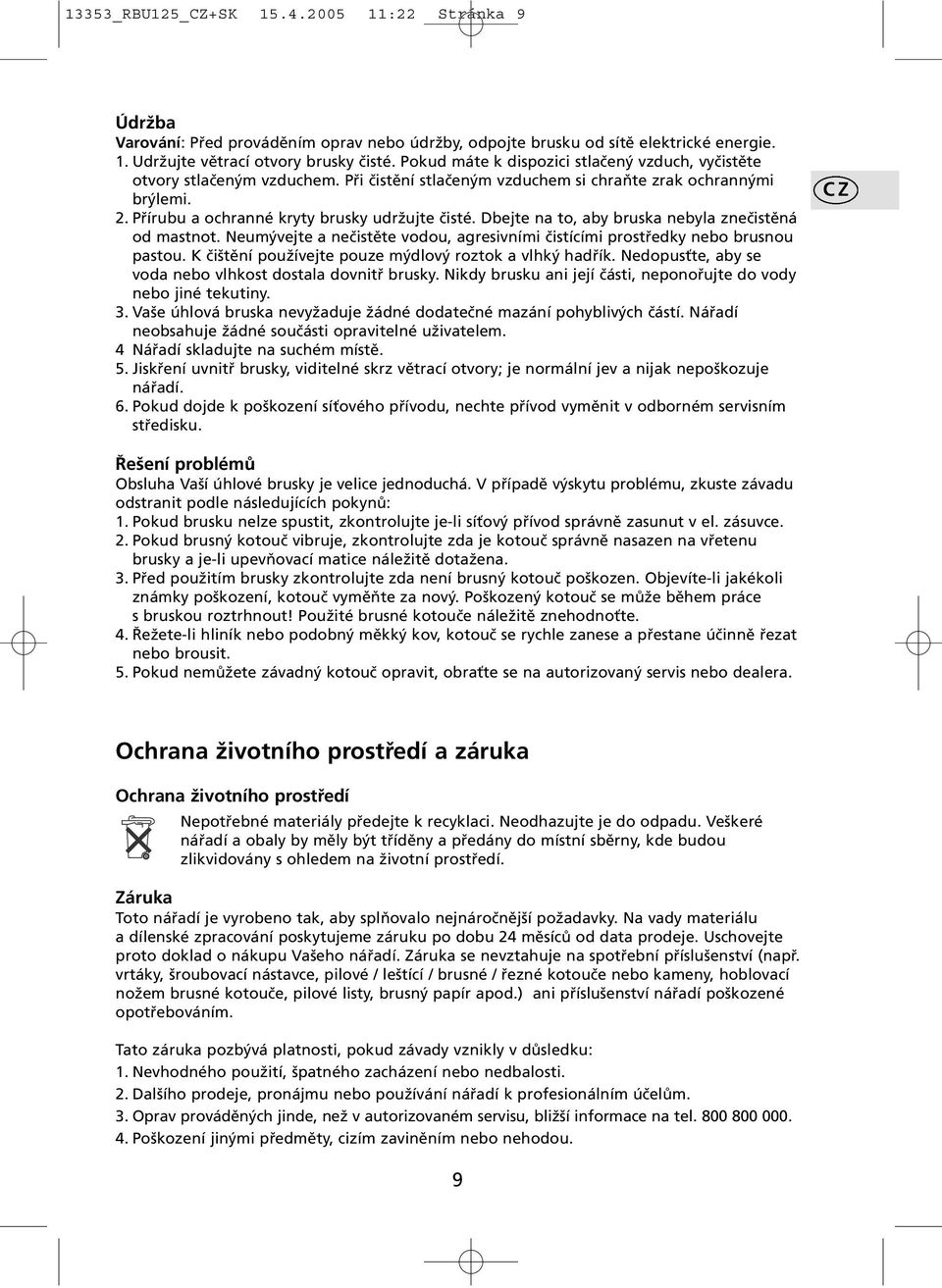

9 13353_RBU125_CZ+SK :22 Stránka 9 Údržba Varování: Před prováděním oprav nebo údržby, odpojte brusku od sítě elektrické energie. 1. Udržujte větrací otvory brusky čisté. Pokud máte k dispozici stlačený vzduch, vyčistěte otvory stlačeným vzduchem. Při čistění stlačeným vzduchem si chraňte zrak ochrannými brýlemi. 2. Přírubu a ochranné kryty brusky udržujte čisté. Dbejte na to, aby bruska nebyla znečistěná od mastnot. Neumývejte a nečistěte vodou, agresivními čistícími prostředky nebo brusnou pastou. K čištění používejte pouze mýdlový roztok a vlhký hadřík. Nedopusťte, aby se voda nebo vlhkost dostala dovnitř brusky. Nikdy brusku ani její části, neponořujte do vody nebo jiné tekutiny. 3. Vaše úhlová bruska nevyžaduje žádné dodatečné mazání pohyblivých částí. Nářadí neobsahuje žádné součásti opravitelné uživatelem. 4 Nářadí skladujte na suchém místě. 5. Jiskření uvnitř brusky, viditelné skrz větrací otvory; je normální jev a nijak nepoškozuje nářadí. 6. Pokud dojde k poškození síťového přívodu, nechte přívod vyměnit v odborném servisním středisku. CZ Řešení problémů Obsluha Vaší úhlové brusky je velice jednoduchá. V případě výskytu problému, zkuste závadu odstranit podle následujících pokynů: 1. Pokud brusku nelze spustit, zkontrolujte je-li síťový přívod správně zasunut v el. zásuvce. 2. Pokud brusný kotouč vibruje, zkontrolujte zda je kotouč správně nasazen na vřetenu brusky a je-li upevňovací matice náležitě dotažena. 3. Před použitím brusky zkontrolujte zda není brusný kotouč poškozen. Objevíte-li jakékoli známky poškození, kotouč vyměňte za nový. Poškozený kotouč se může během práce s bruskou roztrhnout! Použité brusné kotouče náležitě znehodnoťte. 4. Řežete-li hliník nebo podobný měkký kov, kotouč se rychle zanese a přestane účinně řezat nebo brousit. 5. Pokud nemůžete závadný kotouč opravit, obraťte se na autorizovaný servis nebo dealera. Ochrana životního prostředí a záruka Ochrana životního prostředí Nepotřebné materiály předejte k recyklaci. Neodhazujte je do odpadu. Veškeré nářadí a obaly by měly být tříděny a předány do místní sběrny, kde budou zlikvidovány s ohledem na životní prostředí. Záruka Toto nářadí je vyrobeno tak, aby splňovalo nejnáročnější požadavky. Na vady materiálu a dílenské zpracování poskytujeme záruku po dobu 24 měsíců od data prodeje. Uschovejte proto doklad o nákupu Vašeho nářadí. Záruka se nevztahuje na spotřební příslušenství (např. vrtáky, šroubovací nástavce, pilové / leštící / brusné / řezné kotouče nebo kameny, hoblovací nožem brusné kotouče, pilové listy, brusný papír apod.) ani příslušenství nářadí poškozené opotřebováním. Tato záruka pozbývá platnosti, pokud závady vznikly v důsledku: 1. Nevhodného použití, špatného zacházení nebo nedbalosti. 2. Dalšího prodeje, pronájmu nebo používání nářadí k profesionálním účelům. 3. Oprav prováděných jinde, než v autorizovaném servisu, bližší informace na tel Poškození jinými předměty, cizím zaviněním nebo nehodou. 9

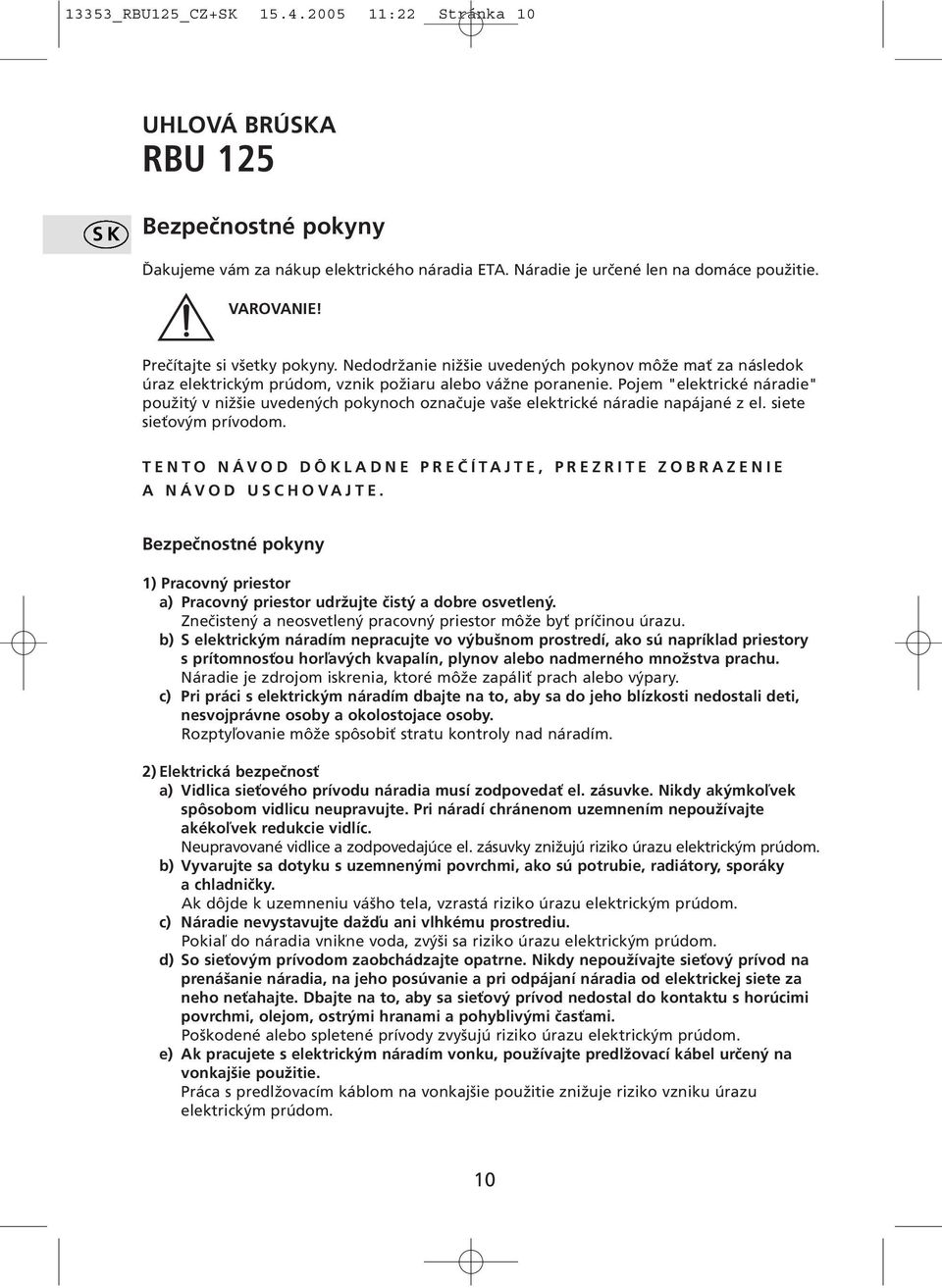

10 13353_RBU125_CZ+SK :22 Stránka 10 UHLOVÁ BRÚSKA RBU 125 SK Bezpečnostné pokyny Ďakujeme vám za nákup elektrického náradia ETA. Náradie je určené len na domáce použitie. VAROVANIE! Prečítajte si všetky pokyny. Nedodržanie nižšie uvedených pokynov môže mať za následok úraz elektrickým prúdom, vznik požiaru alebo vážne poranenie. Pojem "elektrické náradie" použitý v nižšie uvedených pokynoch označuje vaše elektrické náradie napájané z el. siete sieťovým prívodom. TENTO NÁVOD DÔKLADNE PREČÍTAJTE, PREZRITE ZOBRAZENIE A NÁVOD USCHOVAJTE. Bezpečnostné pokyny 1) Pracovný priestor a) Pracovný priestor udržujte čistý a dobre osvetlený. Znečistený a neosvetlený pracovný priestor môže byť príčinou úrazu. b) S elektrickým náradím nepracujte vo výbušnom prostredí, ako sú napríklad priestory s prítomnosťou horľavých kvapalín, plynov alebo nadmerného množstva prachu. Náradie je zdrojom iskrenia, ktoré môže zapáliť prach alebo výpary. c) Pri práci s elektrickým náradím dbajte na to, aby sa do jeho blízkosti nedostali deti, nesvojprávne osoby a okolostojace osoby. Rozptyľovanie môže spôsobiť stratu kontroly nad náradím. 2) Elektrická bezpečnosť a) Vidlica sieťového prívodu náradia musí zodpovedať el. zásuvke. Nikdy akýmkoľvek spôsobom vidlicu neupravujte. Pri náradí chránenom uzemnením nepoužívajte akékoľvek redukcie vidlíc. Neupravované vidlice a zodpovedajúce el. zásuvky znižujú riziko úrazu elektrickým prúdom. b) Vyvarujte sa dotyku s uzemnenými povrchmi, ako sú potrubie, radiátory, sporáky a chladničky. Ak dôjde k uzemneniu vášho tela, vzrastá riziko úrazu elektrickým prúdom. c) Náradie nevystavujte dažďu ani vlhkému prostrediu. Pokiaľ do náradia vnikne voda, zvýši sa riziko úrazu elektrickým prúdom. d) So sieťovým prívodom zaobchádzajte opatrne. Nikdy nepoužívajte sieťový prívod na prenášanie náradia, na jeho posúvanie a pri odpájaní náradia od elektrickej siete za neho neťahajte. Dbajte na to, aby sa sieťový prívod nedostal do kontaktu s horúcimi povrchmi, olejom, ostrými hranami a pohyblivými časťami. Poškodené alebo spletené prívody zvyšujú riziko úrazu elektrickým prúdom. e) Ak pracujete s elektrickým náradím vonku, používajte predlžovací kábel určený na vonkajšie použitie. Práca s predlžovacím káblom na vonkajšie použitie znižuje riziko vzniku úrazu elektrickým prúdom. 10

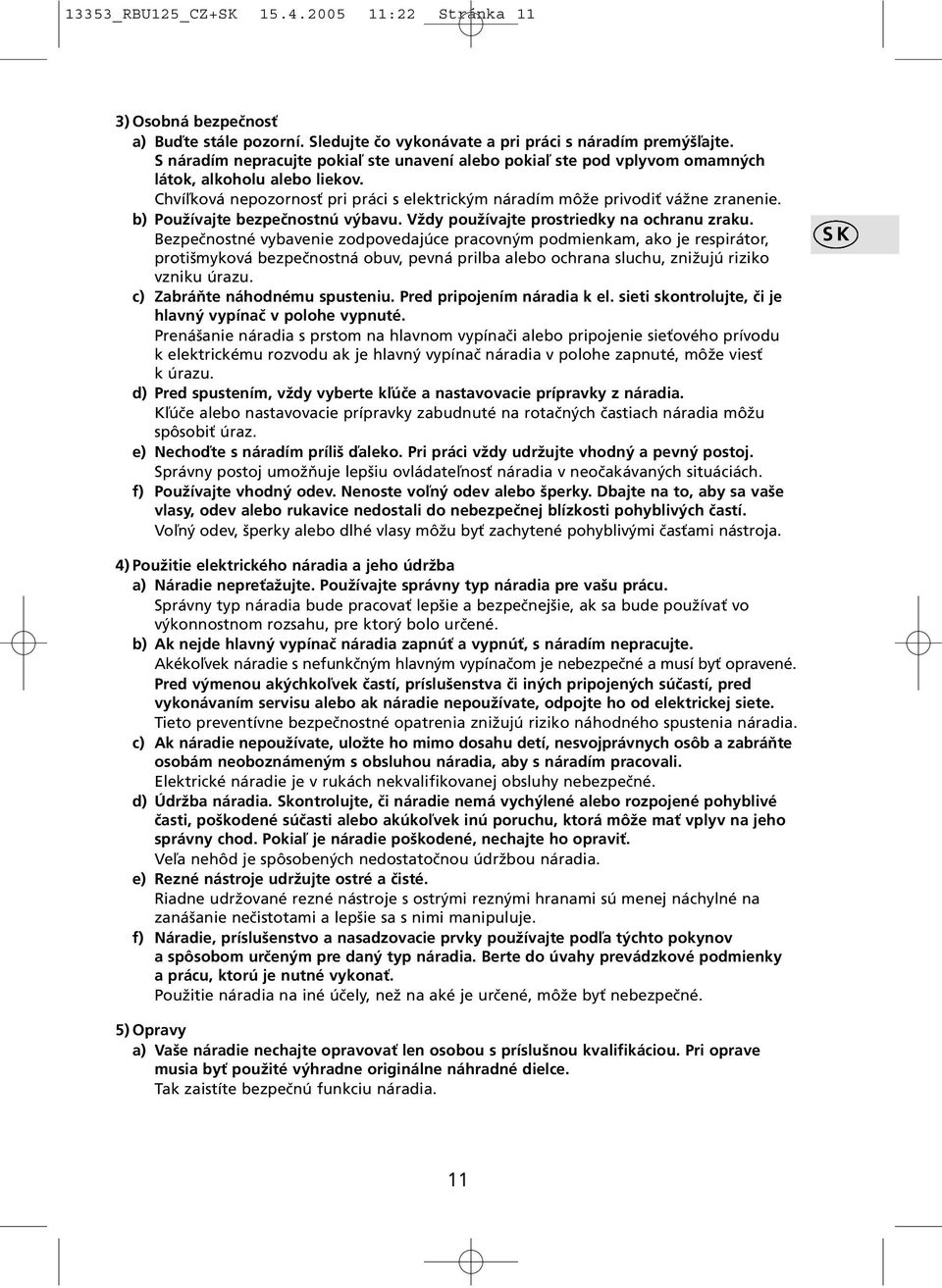

11 13353_RBU125_CZ+SK :22 Stránka 11 3) Osobná bezpečnosť a) Buďte stále pozorní. Sledujte čo vykonávate a pri práci s náradím premýšľajte. S náradím nepracujte pokiaľ ste unavení alebo pokiaľ ste pod vplyvom omamných látok, alkoholu alebo liekov. Chvíľková nepozornosť pri práci s elektrickým náradím môže privodiť vážne zranenie. b) Používajte bezpečnostnú výbavu. Vždy používajte prostriedky na ochranu zraku. Bezpečnostné vybavenie zodpovedajúce pracovným podmienkam, ako je respirátor, protišmyková bezpečnostná obuv, pevná prilba alebo ochrana sluchu, znižujú riziko vzniku úrazu. c) Zabráňte náhodnému spusteniu. Pred pripojením náradia k el. sieti skontrolujte, či je hlavný vypínač v polohe vypnuté. Prenášanie náradia s prstom na hlavnom vypínači alebo pripojenie sieťového prívodu k elektrickému rozvodu ak je hlavný vypínač náradia v polohe zapnuté, môže viesť k úrazu. d) Pred spustením, vždy vyberte kľúče a nastavovacie prípravky z náradia. Kľúče alebo nastavovacie prípravky zabudnuté na rotačných častiach náradia môžu spôsobiť úraz. e) Nechoďte s náradím príliš ďaleko. Pri práci vždy udržujte vhodný a pevný postoj. Správny postoj umožňuje lepšiu ovládateľnosť náradia v neočakávaných situáciách. f) Používajte vhodný odev. Nenoste voľný odev alebo šperky. Dbajte na to, aby sa vaše vlasy, odev alebo rukavice nedostali do nebezpečnej blízkosti pohyblivých častí. Voľný odev, šperky alebo dlhé vlasy môžu byť zachytené pohyblivými časťami nástroja. SK 4) Použitie elektrického náradia a jeho údržba a) Náradie nepreťažujte. Používajte správny typ náradia pre vašu prácu. Správny typ náradia bude pracovať lepšie a bezpečnejšie, ak sa bude používať vo výkonnostnom rozsahu, pre ktorý bolo určené. b) Ak nejde hlavný vypínač náradia zapnúť a vypnúť, s náradím nepracujte. Akékoľvek náradie s nefunkčným hlavným vypínačom je nebezpečné a musí byť opravené. Pred výmenou akýchkoľvek častí, príslušenstva či iných pripojených súčastí, pred vykonávaním servisu alebo ak náradie nepoužívate, odpojte ho od elektrickej siete. Tieto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia náradia. c) Ak náradie nepoužívate, uložte ho mimo dosahu detí, nesvojprávnych osôb a zabráňte osobám neoboznámeným s obsluhou náradia, aby s náradím pracovali. Elektrické náradie je v rukách nekvalifikovanej obsluhy nebezpečné. d) Údržba náradia. Skontrolujte, či náradie nemá vychýlené alebo rozpojené pohyblivé časti, poškodené súčasti alebo akúkoľvek inú poruchu, ktorá môže mať vplyv na jeho správny chod. Pokiaľ je náradie poškodené, nechajte ho opraviť. Veľa nehôd je spôsobených nedostatočnou údržbou náradia. e) Rezné nástroje udržujte ostré a čisté. Riadne udržované rezné nástroje s ostrými reznými hranami sú menej náchylné na zanášanie nečistotami a lepšie sa s nimi manipuluje. f) Náradie, príslušenstvo a nasadzovacie prvky používajte podľa týchto pokynov a spôsobom určeným pre daný typ náradia. Berte do úvahy prevádzkové podmienky a prácu, ktorú je nutné vykonať. Použitie náradia na iné účely, než na aké je určené, môže byť nebezpečné. 5) Opravy a) Vaše náradie nechajte opravovať len osobou s príslušnou kvalifikáciou. Pri oprave musia byť použité výhradne originálne náhradné dielce. Tak zaistíte bezpečnú funkciu náradia. 11

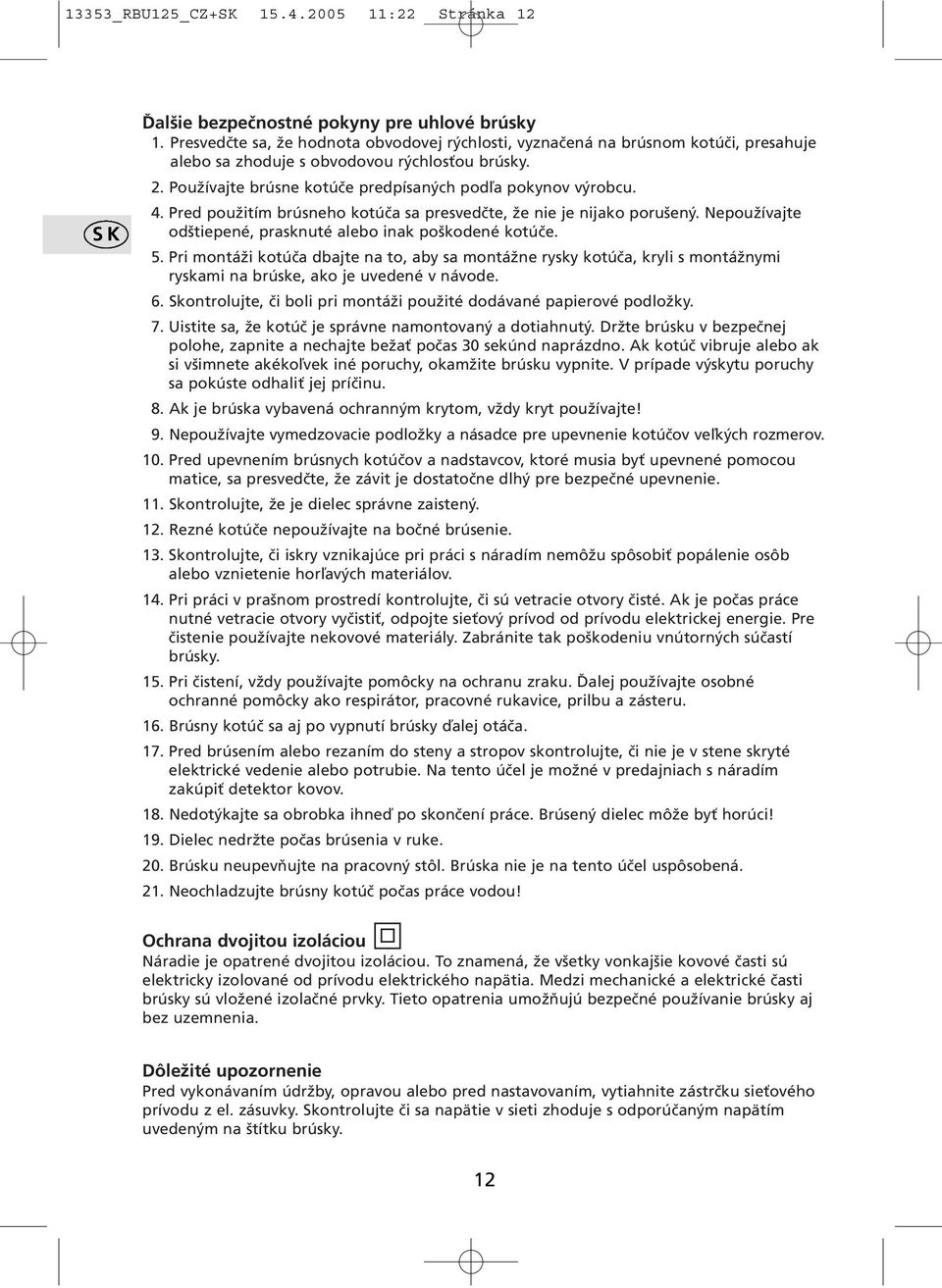

12 13353_RBU125_CZ+SK :22 Stránka 12 SK Ďalšie bezpečnostné pokyny pre uhlové brúsky 1. Presvedčte sa, že hodnota obvodovej rýchlosti, vyznačená na brúsnom kotúči, presahuje alebo sa zhoduje s obvodovou rýchlosťou brúsky. 2. Používajte brúsne kotúče predpísaných podľa pokynov výrobcu. 4. Pred použitím brúsneho kotúča sa presvedčte, že nie je nijako porušený. Nepoužívajte odštiepené, prasknuté alebo inak poškodené kotúče. 5. Pri montáži kotúča dbajte na to, aby sa montážne rysky kotúča, kryli s montážnymi ryskami na brúske, ako je uvedené v návode. 6. Skontrolujte, či boli pri montáži použité dodávané papierové podložky. 7. Uistite sa, že kotúč je správne namontovaný a dotiahnutý. Držte brúsku v bezpečnej polohe, zapnite a nechajte bežať počas 30 sekúnd naprázdno. Ak kotúč vibruje alebo ak si všimnete akékoľvek iné poruchy, okamžite brúsku vypnite. V prípade výskytu poruchy sa pokúste odhaliť jej príčinu. 8. Ak je brúska vybavená ochranným krytom, vždy kryt používajte! 9. Nepoužívajte vymedzovacie podložky a násadce pre upevnenie kotúčov veľkých rozmerov. 10. Pred upevnením brúsnych kotúčov a nadstavcov, ktoré musia byť upevnené pomocou matice, sa presvedčte, že závit je dostatočne dlhý pre bezpečné upevnenie. 11. Skontrolujte, že je dielec správne zaistený. 12. Rezné kotúče nepoužívajte na bočné brúsenie. 13. Skontrolujte, či iskry vznikajúce pri práci s náradím nemôžu spôsobiť popálenie osôb alebo vznietenie horľavých materiálov. 14. Pri práci v prašnom prostredí kontrolujte, či sú vetracie otvory čisté. Ak je počas práce nutné vetracie otvory vyčistiť, odpojte sieťový prívod od prívodu elektrickej energie. Pre čistenie používajte nekovové materiály. Zabránite tak poškodeniu vnútorných súčastí brúsky. 15. Pri čistení, vždy používajte pomôcky na ochranu zraku. Ďalej používajte osobné ochranné pomôcky ako respirátor, pracovné rukavice, prilbu a zásteru. 16. Brúsny kotúč sa aj po vypnutí brúsky ďalej otáča. 17. Pred brúsením alebo rezaním do steny a stropov skontrolujte, či nie je v stene skryté elektrické vedenie alebo potrubie. Na tento účel je možné v predajniach s náradím zakúpiť detektor kovov. 18. Nedotýkajte sa obrobka ihneď po skončení práce. Brúsený dielec môže byť horúci! 19. Dielec nedržte počas brúsenia v ruke. 20. Brúsku neupevňujte na pracovný stôl. Brúska nie je na tento účel uspôsobená. 21. Neochladzujte brúsny kotúč počas práce vodou! Ochrana dvojitou izoláciou Náradie je opatrené dvojitou izoláciou. To znamená, že všetky vonkajšie kovové časti sú elektricky izolované od prívodu elektrického napätia. Medzi mechanické a elektrické časti brúsky sú vložené izolačné prvky. Tieto opatrenia umožňujú bezpečné používanie brúsky aj bez uzemnenia. Dôležité upozornenie Pred vykonávaním údržby, opravou alebo pred nastavovaním, vytiahnite zástrčku sieťového prívodu z el. zásuvky. Skontrolujte či sa napätie v sieti zhoduje s odporúčaným napätím uvedeným na štítku brúsky. 12

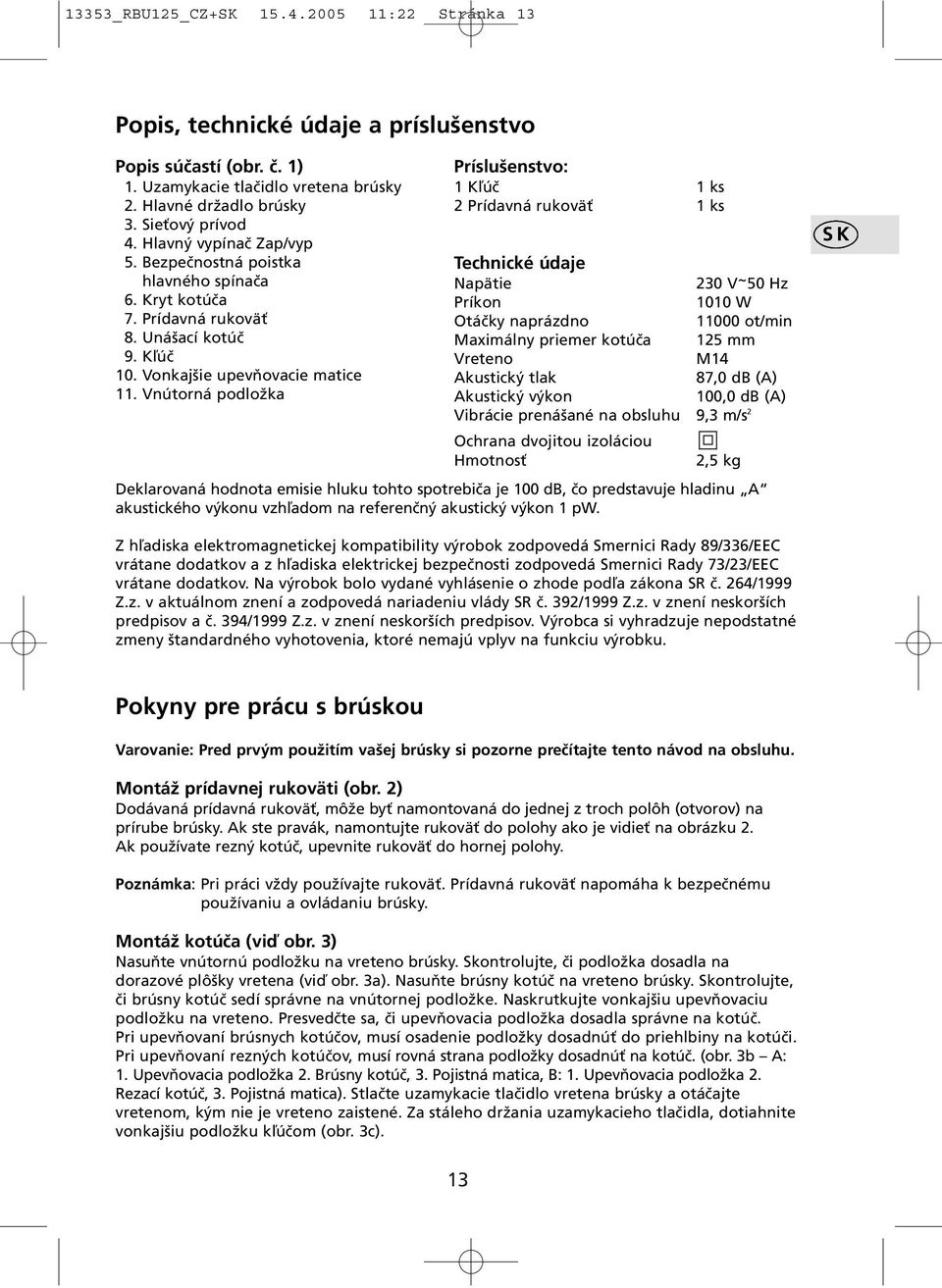

13 13353_RBU125_CZ+SK :22 Stránka 13 Popis, technické údaje a príslušenstvo Popis súčastí (obr. č. 1) 1. Uzamykacie tlačidlo vretena brúsky 2. Hlavné držadlo brúsky 3. Sieťový prívod 4. Hlavný vypínač Zap/vyp 5. Bezpečnostná poistka hlavného spínača 6. Kryt kotúča 7. Prídavná rukoväť 8. Unášací kotúč 9. Kľúč 10. Vonkajšie upevňovacie matice 11. Vnútorná podložka Príslušenstvo: 1 Kľúč 1 ks 2 Prídavná rukoväť 1 ks Technické údaje Napätie 230 V ~ 50 Hz Príkon 1010 W Otáčky naprázdno ot/min Maximálny priemer kotúča 125 mm Vreteno M14 Akustický tlak 87,0 db (A) Akustický výkon 100,0 db (A) Vibrácie prenášané na obsluhu 9,3 m/s 2 Ochrana dvojitou izoláciou Hmotnosť 2,5 kg Deklarovaná hodnota emisie hluku tohto spotrebiča je 100 db, čo predstavuje hladinu A akustického výkonu vzhľadom na referenčný akustický výkon 1 pw. SK Z hľadiska elektromagnetickej kompatibility výrobok zodpovedá Smernici Rady 89/336/EEC vrátane dodatkov a z hľadiska elektrickej bezpečnosti zodpovedá Smernici Rady 73/23/EEC vrátane dodatkov. Na výrobok bolo vydané vyhlásenie o zhode podľa zákona SR č. 264/1999 Z.z. v aktuálnom znení a zodpovedá nariadeniu vlády SR č. 392/1999 Z.z. v znení neskorších predpisov a č. 394/1999 Z.z. v znení neskorších predpisov. Výrobca si vyhradzuje nepodstatné zmeny štandardného vyhotovenia, ktoré nemajú vplyv na funkciu výrobku. Pokyny pre prácu s brúskou Varovanie: Pred prvým použitím vašej brúsky si pozorne prečítajte tento návod na obsluhu. Montáž prídavnej rukoväti (obr. 2) Dodávaná prídavná rukoväť, môže byť namontovaná do jednej z troch polôh (otvorov) na prírube brúsky. Ak ste pravák, namontujte rukoväť do polohy ako je vidieť na obrázku 2. Ak používate rezný kotúč, upevnite rukoväť do hornej polohy. Poznámka: Pri práci vždy používajte rukoväť. Prídavná rukoväť napomáha k bezpečnému používaniu a ovládaniu brúsky. Montáž kotúča (viď obr. 3) Nasuňte vnútornú podložku na vreteno brúsky. Skontrolujte, či podložka dosadla na dorazové plôšky vretena (viď obr. 3a). Nasuňte brúsny kotúč na vreteno brúsky. Skontrolujte, či brúsny kotúč sedí správne na vnútornej podložke. Naskrutkujte vonkajšiu upevňovaciu podložku na vreteno. Presvedčte sa, či upevňovacia podložka dosadla správne na kotúč. Pri upevňovaní brúsnych kotúčov, musí osadenie podložky dosadnúť do priehlbiny na kotúči. Pri upevňovaní rezných kotúčov, musí rovná strana podložky dosadnúť na kotúč. (obr. 3b A: 1. Upevňovacia podložka 2. Brúsny kotúč, 3. Pojistná matica, B: 1. Upevňovacia podložka 2. Rezací kotúč, 3. Pojistná matica). Stlačte uzamykacie tlačidlo vretena brúsky a otáčajte vretenom, kým nie je vreteno zaistené. Za stáleho držania uzamykacieho tlačidla, dotiahnite vonkajšiu podložku kľúčom (obr. 3c). 13

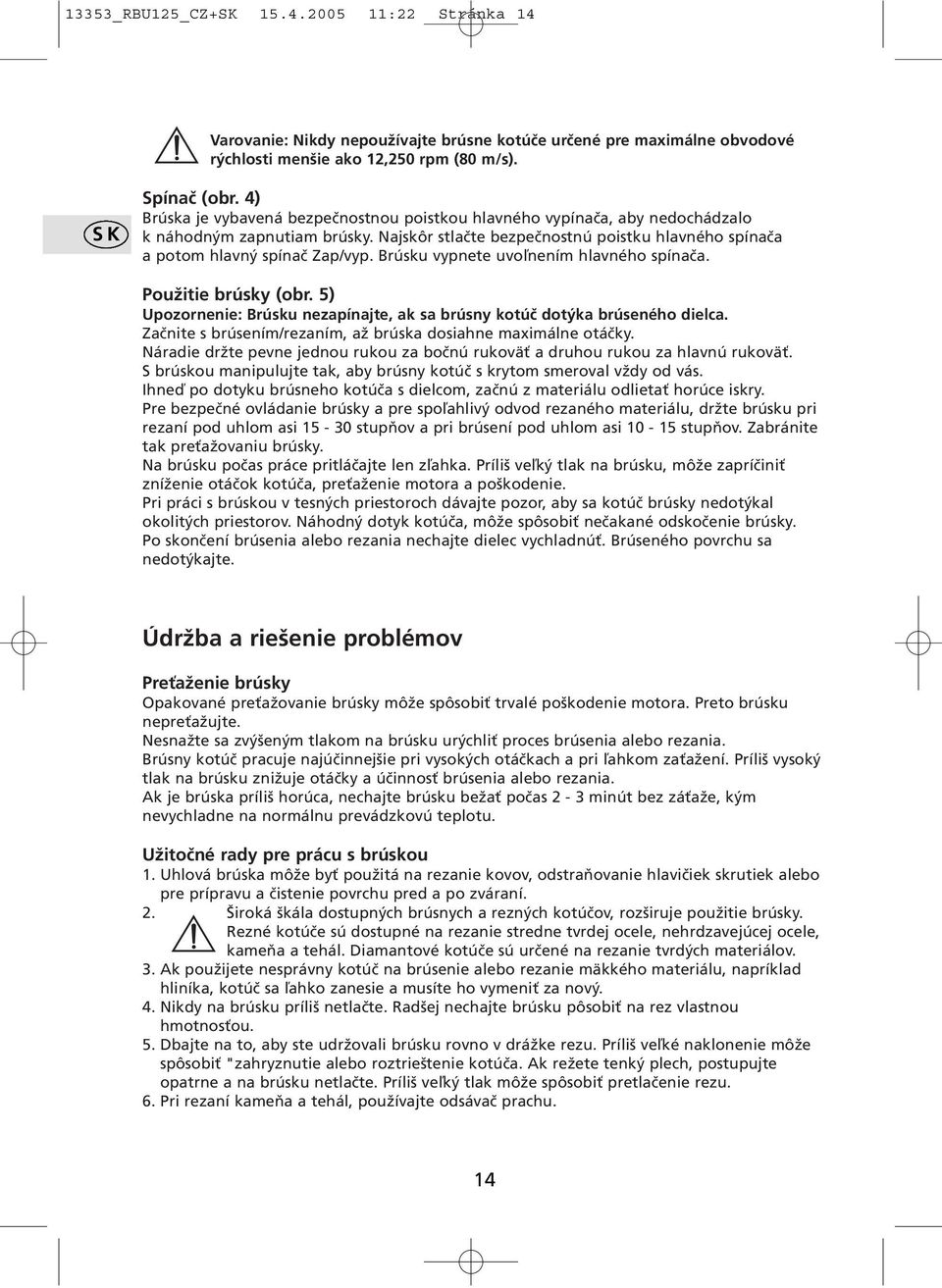

14 13353_RBU125_CZ+SK :22 Stránka 14 SK Varovanie: Nikdy nepoužívajte brúsne kotúče určené pre maximálne obvodové rýchlosti menšie ako 12,250 rpm (80 m/s). Spínač (obr. 4) Brúska je vybavená bezpečnostnou poistkou hlavného vypínača, aby nedochádzalo k náhodným zapnutiam brúsky. Najskôr stlačte bezpečnostnú poistku hlavného spínača a potom hlavný spínač Zap/vyp. Brúsku vypnete uvoľnením hlavného spínača. Použitie brúsky (obr. 5) Upozornenie: Brúsku nezapínajte, ak sa brúsny kotúč dotýka brúseného dielca. Začnite s brúsením/rezaním, až brúska dosiahne maximálne otáčky. Náradie držte pevne jednou rukou za bočnú rukoväť a druhou rukou za hlavnú rukoväť. S brúskou manipulujte tak, aby brúsny kotúč s krytom smeroval vždy od vás. Ihneď po dotyku brúsneho kotúča s dielcom, začnú z materiálu odlietať horúce iskry. Pre bezpečné ovládanie brúsky a pre spoľahlivý odvod rezaného materiálu, držte brúsku pri rezaní pod uhlom asi stupňov a pri brúsení pod uhlom asi stupňov. Zabránite tak preťažovaniu brúsky. Na brúsku počas práce pritláčajte len zľahka. Príliš veľký tlak na brúsku, môže zapríčiniť zníženie otáčok kotúča, preťaženie motora a poškodenie. Pri práci s brúskou v tesných priestoroch dávajte pozor, aby sa kotúč brúsky nedotýkal okolitých priestorov. Náhodný dotyk kotúča, môže spôsobiť nečakané odskočenie brúsky. Po skončení brúsenia alebo rezania nechajte dielec vychladnúť. Brúseného povrchu sa nedotýkajte. Údržba a riešenie problémov Preťaženie brúsky Opakované preťažovanie brúsky môže spôsobiť trvalé poškodenie motora. Preto brúsku nepreťažujte. Nesnažte sa zvýšeným tlakom na brúsku urýchliť proces brúsenia alebo rezania. Brúsny kotúč pracuje najúčinnejšie pri vysokých otáčkach a pri ľahkom zaťažení. Príliš vysoký tlak na brúsku znižuje otáčky a účinnosť brúsenia alebo rezania. Ak je brúska príliš horúca, nechajte brúsku bežať počas 2-3 minút bez záťaže, kým nevychladne na normálnu prevádzkovú teplotu. Užitočné rady pre prácu s brúskou 1. Uhlová brúska môže byť použitá na rezanie kovov, odstraňovanie hlavičiek skrutiek alebo pre prípravu a čistenie povrchu pred a po zváraní. 2. Široká škála dostupných brúsnych a rezných kotúčov, rozširuje použitie brúsky. Rezné kotúče sú dostupné na rezanie stredne tvrdej ocele, nehrdzavejúcej ocele, kameňa a tehál. Diamantové kotúče sú určené na rezanie tvrdých materiálov. 3. Ak použijete nesprávny kotúč na brúsenie alebo rezanie mäkkého materiálu, napríklad hliníka, kotúč sa ľahko zanesie a musíte ho vymeniť za nový. 4. Nikdy na brúsku príliš netlačte. Radšej nechajte brúsku pôsobiť na rez vlastnou hmotnosťou. 5. Dbajte na to, aby ste udržovali brúsku rovno v drážke rezu. Príliš veľké naklonenie môže spôsobiť "zahryznutie alebo roztrieštenie kotúča. Ak režete tenký plech, postupujte opatrne a na brúsku netlačte. Príliš veľký tlak môže spôsobiť pretlačenie rezu. 6. Pri rezaní kameňa a tehál, používajte odsávač prachu. 14

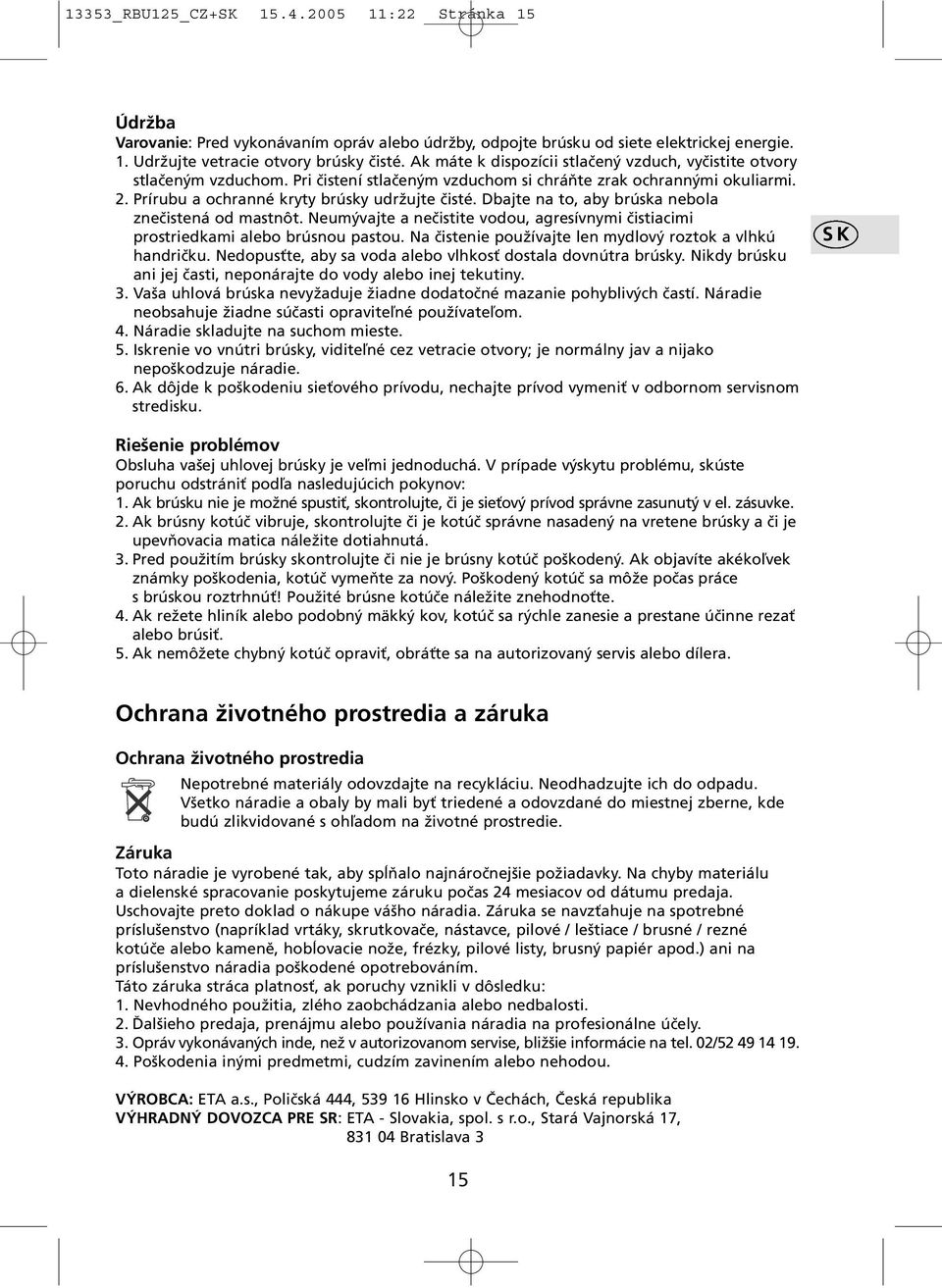

15 13353_RBU125_CZ+SK :22 Stránka 15 Údržba Varovanie: Pred vykonávaním opráv alebo údržby, odpojte brúsku od siete elektrickej energie. 1. Udržujte vetracie otvory brúsky čisté. Ak máte k dispozícii stlačený vzduch, vyčistite otvory stlačeným vzduchom. Pri čistení stlačeným vzduchom si chráňte zrak ochrannými okuliarmi. 2. Prírubu a ochranné kryty brúsky udržujte čisté. Dbajte na to, aby brúska nebola znečistená od mastnôt. Neumývajte a nečistite vodou, agresívnymi čistiacimi prostriedkami alebo brúsnou pastou. Na čistenie používajte len mydlový roztok a vlhkú handričku. Nedopusťte, aby sa voda alebo vlhkosť dostala dovnútra brúsky. Nikdy brúsku ani jej časti, neponárajte do vody alebo inej tekutiny. 3. Vaša uhlová brúska nevyžaduje žiadne dodatočné mazanie pohyblivých častí. Náradie neobsahuje žiadne súčasti opraviteľné používateľom. 4. Náradie skladujte na suchom mieste. 5. Iskrenie vo vnútri brúsky, viditeľné cez vetracie otvory; je normálny jav a nijako nepoškodzuje náradie. 6. Ak dôjde k poškodeniu sieťového prívodu, nechajte prívod vymeniť v odbornom servisnom stredisku. SK Riešenie problémov Obsluha vašej uhlovej brúsky je veľmi jednoduchá. V prípade výskytu problému, skúste poruchu odstrániť podľa nasledujúcich pokynov: 1. Ak brúsku nie je možné spustiť, skontrolujte, či je sieťový prívod správne zasunutý v el. zásuvke. 2. Ak brúsny kotúč vibruje, skontrolujte či je kotúč správne nasadený na vretene brúsky a či je upevňovacia matica náležite dotiahnutá. 3. Pred použitím brúsky skontrolujte či nie je brúsny kotúč poškodený. Ak objavíte akékoľvek známky poškodenia, kotúč vymeňte za nový. Poškodený kotúč sa môže počas práce s brúskou roztrhnúť! Použité brúsne kotúče náležite znehodnoťte. 4. Ak režete hliník alebo podobný mäkký kov, kotúč sa rýchle zanesie a prestane účinne rezať alebo brúsiť. 5. Ak nemôžete chybný kotúč opraviť, obráťte sa na autorizovaný servis alebo dílera. Ochrana životného prostredia a záruka Ochrana životného prostredia Nepotrebné materiály odovzdajte na recykláciu. Neodhadzujte ich do odpadu. Všetko náradie a obaly by mali byť triedené a odovzdané do miestnej zberne, kde budú zlikvidované s ohľadom na životné prostredie. Záruka Toto náradie je vyrobené tak, aby spĺňalo najnáročnejšie požiadavky. Na chyby materiálu a dielenské spracovanie poskytujeme záruku počas 24 mesiacov od dátumu predaja. Uschovajte preto doklad o nákupe vášho náradia. Záruka se navzťahuje na spotrebné príslušenstvo (napríklad vrtáky, skrutkovače, nástavce, pilové / leštiace / brusné / rezné kotúče alebo kameně, hobĺovacie nože, frézky, pilové listy, brusný papiér apod.) ani na príslušenstvo náradia poškodené opotrebováním. Táto záruka stráca platnosť, ak poruchy vznikli v dôsledku: 1. Nevhodného použitia, zlého zaobchádzania alebo nedbalosti. 2. Ďalšieho predaja, prenájmu alebo používania náradia na profesionálne účely. 3. Opráv vykonávaných inde, než v autorizovanom servise, bližšie informácie na tel. 02/ Poškodenia inými predmetmi, cudzím zavinením alebo nehodou. VÝROBCA: ETA a.s., Poličská 444, Hlinsko v Čechách, Česká republika VÝHRADNÝ DOVOZCA PRE SR: ETA - Slovakia, spol. s r.o., Stará Vajnorská 17, Bratislava 3 15

16 13353_RBU125_CZ+SK :22 Stránka 16

17 13353_RBU125_CZ+SK :22 Stránka 17

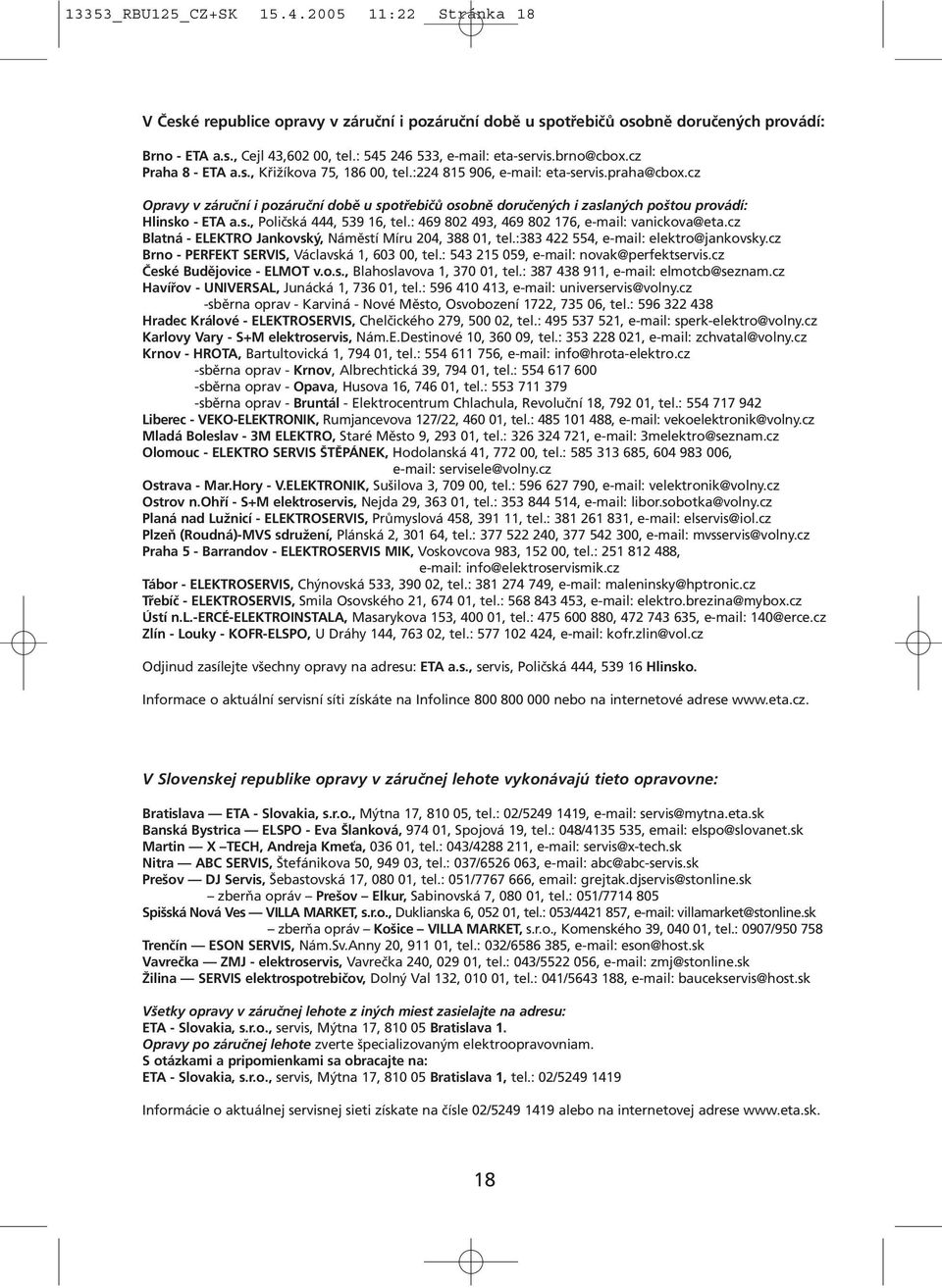

18 13353_RBU125_CZ+SK :22 Stránka 18 V České republice opravy v záruční i pozáruční době u spotřebičů osobně doručených provádí: Brno - ETA a.s., Cejl 43,602 00, tel.: , eta-servis.brno@cbox.cz Praha 8 - ETA a.s., Křižíkova 75, , tel.: , eta-servis.praha@cbox.cz Opravy v záruční i pozáruční době u spotřebičů osobně doručených i zaslaných poštou provádí: Hlinsko - ETA a.s., Poličská 444, , tel.: , , vanickova@eta.cz Blatná - ELEKTRO Jankovský, Náměstí Míru 204, , tel.: , elektro@jankovsky.cz Brno - PERFEKT SERVIS, Václavská 1, , tel.: , novak@perfektservis.cz České Budějovice - ELMOT v.o.s., Blahoslavova 1, , tel.: , elmotcb@seznam.cz Havířov - UNIVERSAL, Junácká 1, , tel.: , universervis@volny.cz -sběrna oprav - Karviná - Nové Město, Osvobození 1722, , tel.: Hradec Králové - ELEKTROSERVIS, Chelčického 279, , tel.: , sperk-elektro@volny.cz Karlovy Vary - S+M elektroservis, Nám.E.Destinové 10, , tel.: , zchvatal@volny.cz Krnov - HROTA, Bartultovická 1, , tel.: , info@hrota-elektro.cz -sběrna oprav - Krnov, Albrechtická 39, , tel.: sběrna oprav - Opava, Husova 16, , tel.: sběrna oprav - Bruntál - Elektrocentrum Chlachula, Revoluční 18, , tel.: Liberec - VEKO-ELEKTRONIK, Rumjancevova 127/22, , tel.: , vekoelektronik@volny.cz Mladá Boleslav - 3M ELEKTRO, Staré Město 9, , tel.: , 3melektro@seznam.cz Olomouc - ELEKTRO SERVIS ŠTĚPÁNEK, Hodolanská 41, , tel.: , , servisele@volny.cz Ostrava - Mar.Hory - V.ELEKTRONIK, Sušilova 3, , tel.: , velektronik@volny.cz Ostrov n.ohří - S+M elektroservis, Nejda 29, , tel.: , libor.sobotka@volny.cz Planá nad Lužnicí - ELEKTROSERVIS, Průmyslová 458, , tel.: , elservis@iol.cz Plzeň (Roudná)-MVS sdružení, Plánská 2, , tel.: , , mvsservis@volny.cz Praha 5 - Barrandov - ELEKTROSERVIS MIK, Voskovcova 983, , tel.: , info@elektroservismik.cz Tábor - ELEKTROSERVIS, Chýnovská 533, , tel.: , maleninsky@hptronic.cz Třebíč - ELEKTROSERVIS, Smila Osovského 21, , tel.: , elektro.brezina@mybox.cz Ústí n.l.-ercé-elektroinstala, Masarykova 153, , tel.: , , 140@erce.cz Zlín - Louky - KOFR-ELSPO, U Dráhy 144, , tel.: , kofr.zlin@vol.cz Odjinud zasílejte všechny opravy na adresu: ETA a.s., servis, Poličská 444, Hlinsko. Informace o aktuální servisní síti získáte na Infolince nebo na internetové adrese V Slovenskej republike opravy v záručnej lehote vykonávajú tieto opravovne: Bratislava ETA - Slovakia, s.r.o., Mýtna 17, , tel.: 02/ , servis@mytna.eta.sk Banská Bystrica ELSPO - Eva Šlanková, , Spojová 19, tel.: 048/ , elspo@slovanet.sk Martin X TECH, Andreja Kmeťa, , tel.: 043/ , servis@x-tech.sk Nitra ABC SERVIS, Štefánikova 50, , tel.: 037/ , abc@abc-servis.sk Prešov DJ Servis, Šebastovská 17, , tel.: 051/ , grejtak.djservis@stonline.sk zberňa opráv Prešov Elkur, Sabinovská 7, , tel.: 051/ Spišská Nová Ves VILLA MARKET, s.r.o., Duklianska 6, , tel.: 053/ , villamarket@stonline.sk zberňa opráv Košice VILLA MARKET, s.r.o., Komenského 39, , tel.: 0907/ Trenčín ESON SERVIS, Nám.Sv.Anny 20, , tel.: 032/ , eson@host.sk Vavrečka ZMJ - elektroservis, Vavrečka 240, , tel.: 043/ , zmj@stonline.sk Žilina SERVIS elektrospotrebičov, Dolný Val 132, , tel.: 041/ , baucekservis@host.sk Všetky opravy v záručnej lehote z iných miest zasielajte na adresu: ETA - Slovakia, s.r.o., servis, Mýtna 17, Bratislava 1. Opravy po záručnej lehote zverte špecializovaným elektroopravovniam. S otázkami a pripomienkami sa obracajte na: ETA - Slovakia, s.r.o., servis, Mýtna 17, Bratislava 1, tel.: 02/ Informácie o aktuálnej servisnej sieti získate na čísle 02/ alebo na internetovej adrese 18

19 13353_RBU125_CZ+SK :22 Stránka 19

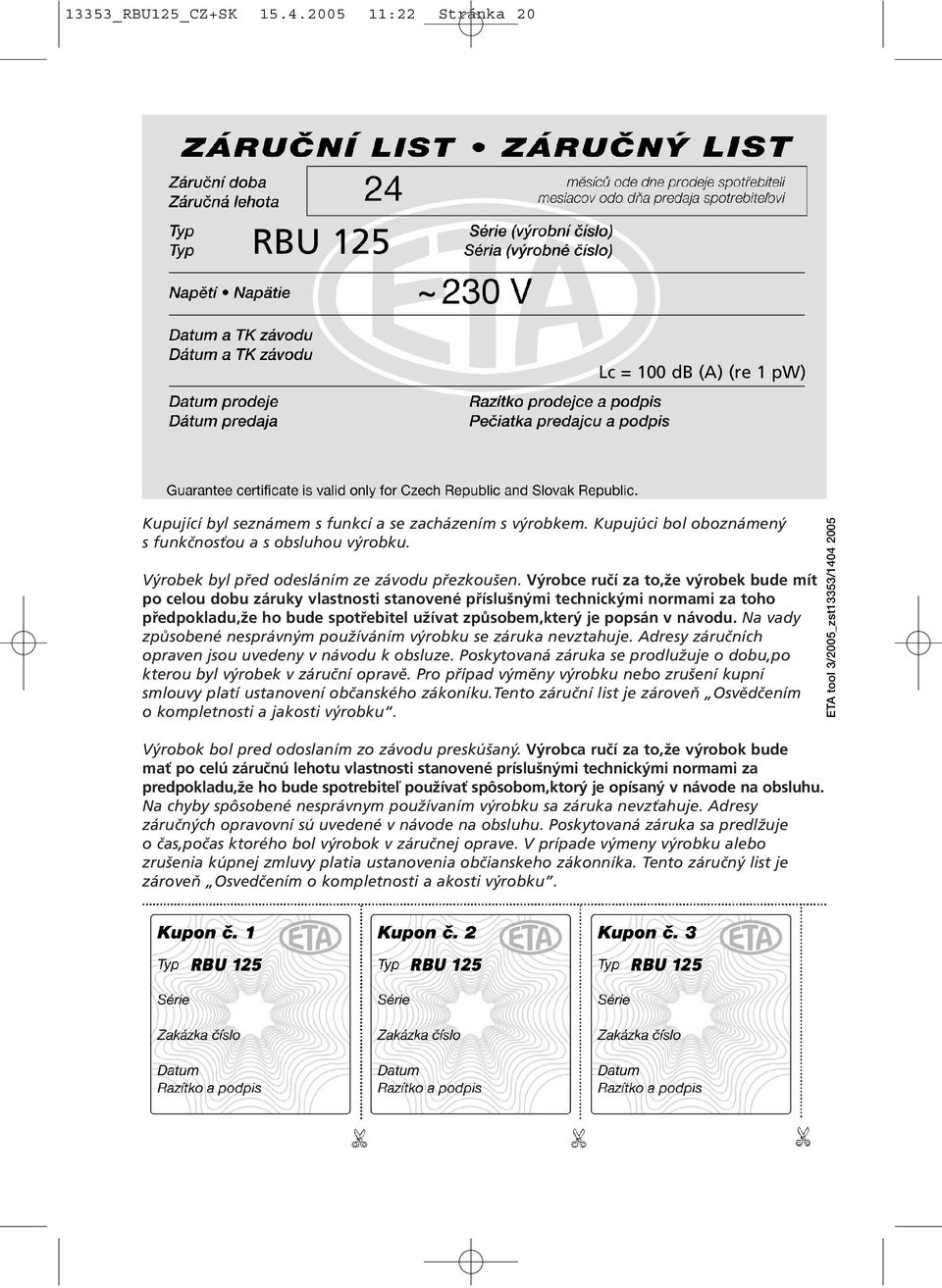

20 13353_RBU125_CZ+SK :22 Stránka 20 RBU 125 ~ Lc = 100 db (A) (re 1 pw) Kupující byl seznámem s funkcí a se zacházením s výrobkem. Kupujúci bol oboznámený s funkčnosťou a s obsluhou výrobku. Výrobek byl před odesláním ze závodu přezkoušen. Výrobce ručí za to,že výrobek bude mít po celou dobu záruky vlastnosti stanovené příslušnými technickými normami za toho předpokladu,že ho bude spotřebitel užívat způsobem,který je popsán v návodu. Na vady způsobené nesprávným používáním výrobku se záruka nevztahuje. Adresy záručních opraven jsou uvedeny v návodu k obsluze. Poskytovaná záruka se prodlužuje o dobu,po kterou byl výrobek v záruční opravě. Pro případ výměny výrobku nebo zrušení kupní smlouvy platí ustanovení občanského zákoníku.tento záruční list je zároveň Osvědčením o kompletnosti a jakosti výrobku. Výrobok bol pred odoslaním zo závodu preskúšaný. Výrobca ručí za to,že výrobok bude mať po celú záručnú lehotu vlastnosti stanovené príslušnými technickými normami za predpokladu,že ho bude spotrebiteľ používať spôsobom,ktorý je opísaný v návode na obsluhu. Na chyby spôsobené nesprávnym používaním výrobku sa záruka nevzťahuje. Adresy záručných opravovní sú uvedené v návode na obsluhu. Poskytovaná záruka sa predlžuje o čas,počas ktorého bol výrobok v záručnej oprave. V prípade výmeny výrobku alebo zrušenia kúpnej zmluvy platia ustanovenia občianskeho zákonníka. Tento záručný list je zároveň Osvedčením o kompletnosti a akosti výrobku. ETA tool 3/2005_zst13353/ RBU 125 RBU 125 RBU 125
