1 13437_RMS155_CZ :08 Stránka 1 Mini vrtačka NÁVOD K OBSLUZE Mini vrtačka NÁVOD NA OBSLUHU CZ SK RMS 155

2 13437_RMS155_CZ :08 Stránka a b 5 6 2

3 13437_RMS155_CZ :08 Stránka a CZ b c 9 3

4 13437_RMS155_CZ :08 Stránka 4 CZ Mini vrtačka RMS 155 Bezpečnostní pokyny Děkujeme Vám za nákup elektrického nářadí ETA. Nářadí je určeno pouze pro domácí použití. VAROVÁNÍ! Přečtěte si všechny pokyny. Nedodržení níže uvedených pokynů může mít za následek úraz elektrickým proudem, vznik požáru nebo vážné poranění. Pojem "elektrické nářadí" použitý v níže uvedených pokynech označuje Vaše elektrické nářadí, napájené z el. sítě, síťovým přívodem. TENTO NÁVOD PEČLIVĚ PŘEČTĚTE, PROHLÉDNĚTE VYOBRAZENÍ A NÁVOD USCHOVEJTE. Bezpečnostní pokyny 1) Pracovní prostor a) Pracovní prostor udržujte čistý a dobře osvětlený. Znečištěný a neosvětlený pracovní prostor může být příčinou úrazu. b) S elektrickým nářadím nepracujte ve výbušném prostředí, jako jsou například prostory s přítomností hořlavých kapalin, plynů nebo nadměrného množství prachu. Nářadí je zdrojem jiskření, které může zapálit prach nebo výpary. c) Při práci s elektrickým nářadím dbejte na to, aby se do jeho blízkosti nedostaly děti, nesvéprávné osoby a okolo stojící osoby. Rozptylování může způsobit ztrátu kontroly nad nářadím. 2) Elektrická bezpečnost a) Vidlice síťového přívodu nářadí, musí odpovídat el. zásuvce. Nikdy jakýmkoliv způsobem vidlici neupravujte. U nářadí chráněného zemněním nepoužívejte jakékoliv redukce vidlic. Neupravované vidlice a odpovídající el. zásuvky snižují riziko úrazu elektrickým proudem. b) Vyvarujte se dotyku s uzemněnými povrchy, jako jsou potrubí, radiátory, sporáky a ledničky. Dojde-li k uzemnění Vašeho těla, vzrůstá riziko úrazu elektrickým proudem. c) Nářadí nevystavujte dešti ani vlhkému prostředí. Pokud do nářadí vnikne voda, zvýší se riziko úrazu elektrickým proudem. d) Se síťovým přívodem zacházejte opatrně. Nikdy nepoužívejte síťový přívod k přenášení nářadí, k jeho posouvání a při odpojování nářadí od elektrické sítě za něj netahejte. Dbejte na to, aby se síťový přívod nedostal do kontaktu s horkými povrchy, olejem, ostrými hranami a pohyblivými částmi. Poškozené nebo spletené kabely zvyšují riziko úrazu elektrickým proudem. e) Pracujete-li s elektrickým nářadím venku, používejte prodlužovací kabel určený pro venkovní použití. Práce s prodlužovacím kabelem pro venkovní použití snižuje riziko vzniku úrazu elektrickým proudem. 4

5 13437_RMS155_CZ :08 Stránka 5 3) Osobní bezpečnost a) Buďte stále pozorní. Sledujte co provádíte a při práci s nářadím přemýšlejte. S nářadím nepracujte pokud jste unavení nebo pokud jste pod vlivem omamných látek, alkoholu nebo léků. Chvilková nepozornost při práci s elektrickým nářadím může přivodit vážné zranění. b) Používejte bezpečnostní výbavu. Vždy používejte prostředky k ochraně zraku. Bezpečnostní vybavení odpovídající pracovním podmínkách, jako je respirátor, neklouzavá bezpečnostní obuv, pevná přilba nebo ochrana sluchu, snižují riziko vzniku úrazu. c) Zabraňte náhodnému spuštění. Před připojením nářadí k el. síti zkontrolujte, zda je hlavní vypínač v poloze vypnuto. Přenášení nářadí s prstem na hlavním vypínači nebo připojení síťového přívodu k elektrickému rozvodu, pokud je hlavní vypínač nářadí v poloze zapnuto, může vést k úrazu. d) Před spuštěním z nářadí vždy vyjměte klíče a seřizovací přípravky. Klíče nebo seřizovací přípravky zapomenuté na rotačních částech nářadí mohou způsobit úraz. e) Nechoďte s nářadím příliš daleko. Při práci vždy udržujte vhodný a pevný postoj. Správný postoj umožňuje lepší ovladatelnost nářadí v neočekávaných situacích. f) Používejte vhodný oděv. Nenoste volný oděv nebo šperky. Dbejte na to, aby se Vaše vlasy, oděv nebo rukavice nedostaly do nebezpečné blízkosti pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohyblivými částmi nástroje. CZ 4) Použití elektrického nářadí a jeho údržba a) Nářadí nepřetěžujte. Používejte správný typ nářadí pro Vaši práci. Správný typ nářadí bude pracovat lépe a bezpečněji, jestliže bude používáno ve výkonnostním rozsahu, pro který bylo určeno. b) Pokud nelze hlavní vypínač nářadí zapnout a vypnout, s nářadím nepracujte. Každé nářadí s nefunkčním hlavním spínačem je nebezpečné a musí být opraveno. Před výměnou jakýchkoliv částí, příslušenství či jiných připojených součástí, před prováděním servisu nebo pokud nářadí nepoužíváte, odpojte jej od elektrické sítě. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění nářadí. d) Pokud nářadí nepoužíváte, uložte je mimo dosah dětí a nesvéprávných osob. Zabraňte osobám neobeznámených s obsluhou nářadí, aby s nářadím pracovali. Elektrické nářadí je v rukou nekvalifikované obsluhy nebezpečné. e) Údržba nářadí. Zkontrolujte, zda nářadí nemá vychýlené nebo rozpojené pohyblivé části, poškozené součásti nebo jakoukoli jinou závadu, která může mít vliv na jeho správný chod. Pokud je nářadí poškozeno, nechejte jej opravit. Mnoho nehod je způsobeno nedostatečnou údržbou nářadí. f) Řezné nástroje udržujte ostré a čisté. Řádně udržované řezné nástroje s ostrými řeznými břity jsou méně náchylné k zanášení nečistotami a lépe se s nimi manipuluje. g) Používejte elektrické nářadí, příslušenství a pracovní nástroje podle uvedených pokynů a způsobem, který je určen pro každý typ elektrického nářadí. Vždy berte v úvahu pracovní podmínky a typ práce, kterou budete provádět. Použití nářadí k jiným účelům, než k jakým je určeno, může být nebezpečné. 5) Opravy a) Opravy Vašeho nářadí svěřte kvalifikovanému servisnímu technikovi, který použije schválené náhradní díly. Tak zajistíte bezpečnou funkci nářadí. 5

6 13437_RMS155_CZ :08 Stránka 6 CZ Další bezpečnostní pokyny pro obsluhu Vaší mini vrtačky 1. Před použitím brusného kotouče se přesvědčte, že není nijak porušen. Nepoužívejte odštípnuté, prasklé nebo jinak poškozené kotouče. 2. Zkontrolujte, že je dílec správně zajištěn. 3. Řezací kotouče nepoužívejte pro boční broušení. 4. Zkontrolujte, zda jiskry vznikající při práci s nářadím nemohou způsobit popálení osob nebo vznícení hořlavých materiálů. 5. Při práci v prašném prostředí zkontrolujte, zda jsou větrací otvory čisté. Je-li během práce nutné větrací otvory vyčistit, odpojte síťový přívod od přívodu elektrické energie. Pro čistění používejte nekovové materiály. Zabráníte tak poškození vnitřních částí brusky. 6. Před vrtáním do zdí a stropů zkontrolujte, zda není ve zdi skryto elektrické vedení nebo potrubí. K tomuto účelu lze v prodejnách s nářadím zakoupit detektor kovů. Ochrana dvojitou izolací Nářadí je opatřeno dvojitou izolací. To znamená, že veškeré vnější kovové části jsou elektricky izolovány od přívodu elektrického napětí. Toho je dosaženo umístěním izolačních prvků mezi elektrické a mechanické části. Proto je možné používat vrtačku i bez uzemnění. Důležité upozornění Před prováděním údržby, opravou nebo před seřizováním, vytáhněte vidlici síťového přívodu z el. zásuvky. Zkontrolujte, zda se napětí v el. síti shoduje s doporučeným napětím uvedeným na štítku nářadí. Dodatečná upozornění pro bezpečné používání Vaší mini vrtačky. 1. Nepoužívejte poškozené nebo opotřebované vrtáky a brusné kotouče. 2. Nepoužívejte křivé nástroje. 3. Mini vrtačka je určena pro lehké dokončovací domácí práce. Nepoužívejte nářadí pro těžkou práci. Můžete vrtačku poškodit. 4. Před započetím práce zkontrolujte, je-li upevňovací matice vřetena dostatečně utažena. Vrtačka dosahuje vysokých otáček a může dojít k poranění. 5. Používejte pouze nástavce a příslušenství dodávané s mini vrtačkou. Používání jiných nástrojů a příslušenství, může způsobit poranění. 6. Zvolte odpovídající otáčky pro danou práci. 7. Při práci s tímto nářadím vždy používejte prostředky k ochraně zraku. VAROVÁNÍ: PŘI VRTÁNÍ A BROUŠENÍ, ZEJMÉNA PŘÍ BROUŠENÍ OLOVĚNÝCH NÁTĚRŮ, VZNIKÁ ŠKODLIVÝ, TOXICKÝ PRACH. VDECHOVÁNÍ TOXICKÉHO PRACHU NEBO PŘÍMÝ KONTAKT PRACHU S POKOŽKOU, MŮŽE OHROZIT VAŠE ZDRAVÍ NEBO ZDRAVÍ PŘIHLÍŽEJÍCÍCH OSOB. 6

7 13437_RMS155_CZ :08 Stránka 7 Popis, technické údaje a příslušenství Popis součástí (obr. č. 1) Příslušenství: 1. Matice vřetena s vnitřním 10. Upínací vložky upevňovací vložkou 11. Dutý brusný válec 12. Válcový držák pro brusný válec 2. Kroužek 13. Řezací kotouče 3. Uzamykací tlačítko vřetena 14. Brusné kotouče 4. Držák uhlíkových kartáčků (na 15. Držák brusných/řezacích kotoučů obou stranách) 16. Leštící kotouče 17. Držák leštících kotoučů 5. Hlavní vypínač Zap/vyp 18. Brusný kámen 6. LCD 19. Vrták 7. Tlačítka nastavení otáček 20. Brusné kameny 8. Síťový přívod 21. Vyřezávácí frézky 22. Klíč 9. Háček na zavěšení Technické údaje Napájecí napětí 230 V ~ 50 Hz Příkon 155 W Otáčky naprázdno ot/min Akustický tlak 87,0 db (A) Akustický výkon 74,0 db (A) Vibrace přenášené na obsluhu 0,93 m/s 2 Ochrana dvojitou izolací Hmotnost 0,74 Kg CZ Z hlediska elektromagnetické kompatibility výrobek odpovídá NV č. 18/2003 Sb. v platném znění (Směrnici Rady 89/336/EEC včetně dodatků) a z hlediska elektrické bezpečnosti odpovídá NV č. 17/2003 Sb. v platném znění (Směrnici Rady 73/23/EEC včetně dodatků). Na výrobek bylo vydáno ES prohlášení o shodě podle zákona č. 22/1997 Sb. v platném znění. Nepodstatné odchylky od standardního provedení, které nemají vliv na funkci výrobku, si výrobce vyhrazuje. Pokyny pro práci s mini vrtačkou VAROVÁNÍ: PŘED PRVNÍM POUŽITÍM VAŠÍ VRTAČKY SI PEČLIVĚ PROČTĚTE NÁVOD K OBSLUZE. Upevňování nástavců a příslušenství (obr. 2 a obr. 3) Stiskněte uzamykací tlačítko vřetena. Klíčem povolte upínací matici vřetena. Zasuňte zvolený nástavec do upínacího vřetena. Klíčem lehce dotáhněte upínací matici (obr. 3). Nedotahujte příliš. Výměna upevňovací vložky (obr. 4) Je-li průměr vložky nevyhovující pro upevnění nástavce o větším průměru, vyměňte vložku 7

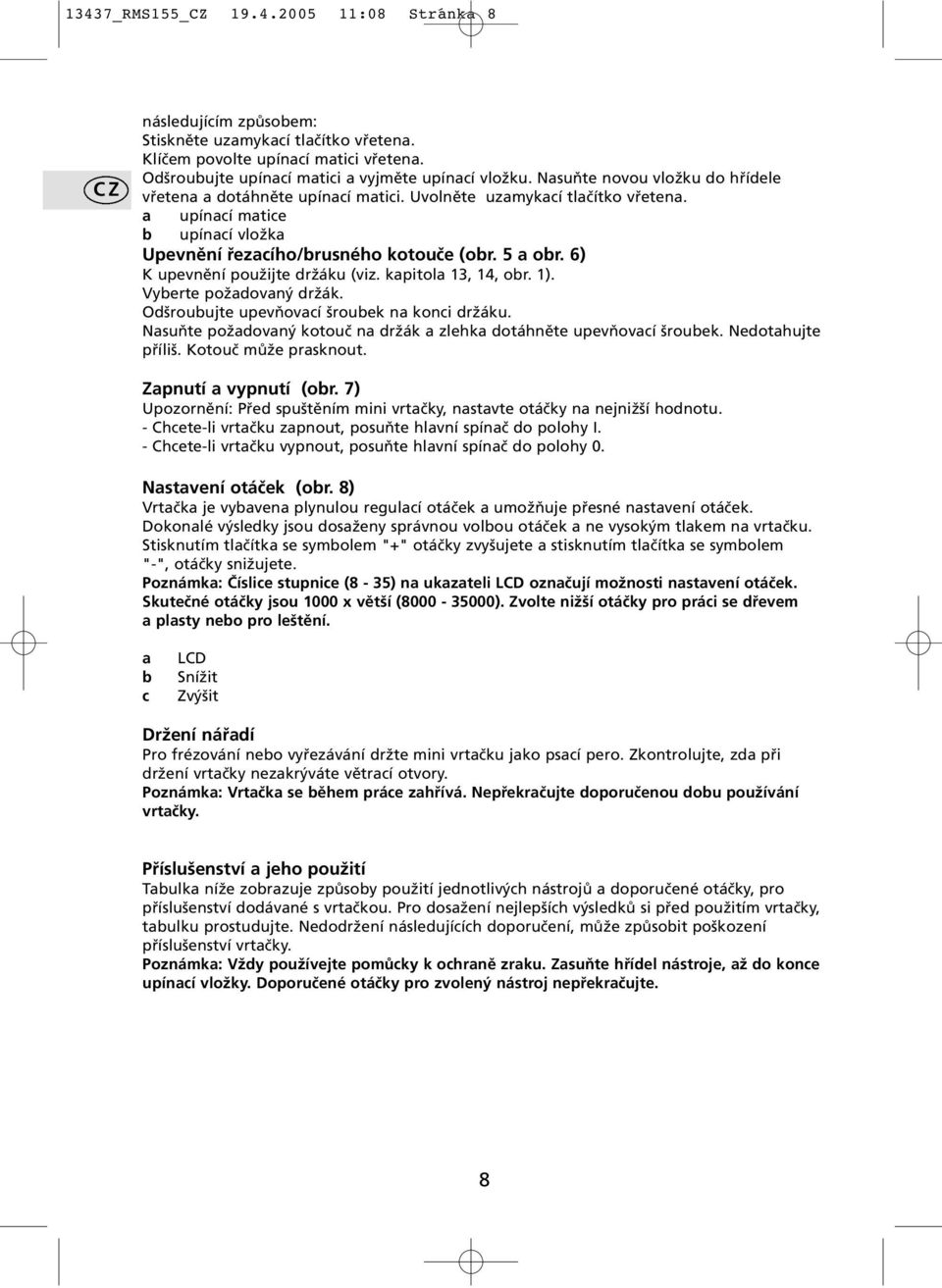

8 13437_RMS155_CZ :08 Stránka 8 CZ následujícím způsobem: Stiskněte uzamykací tlačítko vřetena. Klíčem povolte upínací matici vřetena. Odšroubujte upínací matici a vyjměte upínací vložku. Nasuňte novou vložku do hřídele vřetena a dotáhněte upínací matici. Uvolněte uzamykací tlačítko vřetena. a upínací matice b upínací vložka Upevnění řezacího/brusného kotouče (obr. 5 a obr. 6) K upevnění použijte držáku (viz. kapitola 13, 14, obr. 1). Vyberte požadovaný držák. Odšroubujte upevňovací šroubek na konci držáku. Nasuňte požadovaný kotouč na držák a zlehka dotáhněte upevňovací šroubek. Nedotahujte příliš. Kotouč může prasknout. Zapnutí a vypnutí (obr. 7) Upozornění: Před spuštěním mini vrtačky, nastavte otáčky na nejnižší hodnotu. - Chcete-li vrtačku zapnout, posuňte hlavní spínač do polohy I. - Chcete-li vrtačku vypnout, posuňte hlavní spínač do polohy 0. Nastavení otáček (obr. 8) Vrtačka je vybavena plynulou regulací otáček a umožňuje přesné nastavení otáček. Dokonalé výsledky jsou dosaženy správnou volbou otáček a ne vysokým tlakem na vrtačku. Stisknutím tlačítka se symbolem "+" otáčky zvyšujete a stisknutím tlačítka se symbolem "-", otáčky snižujete. Poznámka: Číslice stupnice (8-35) na ukazateli LCD označují možnosti nastavení otáček. Skutečné otáčky jsou 1000 x větší ( ). Zvolte nižší otáčky pro práci se dřevem a plasty nebo pro leštění. a b c LCD Snížit Zvýšit Držení nářadí Pro frézování nebo vyřezávání držte mini vrtačku jako psací pero. Zkontrolujte, zda při držení vrtačky nezakrýváte větrací otvory. Poznámka: Vrtačka se během práce zahřívá. Nepřekračujte doporučenou dobu používání vrtačky. Příslušenství a jeho použití Tabulka níže zobrazuje způsoby použití jednotlivých nástrojů a doporučené otáčky, pro příslušenství dodávané s vrtačkou. Pro dosažení nejlepších výsledků si před použitím vrtačky, tabulku prostudujte. Nedodržení následujících doporučení, může způsobit poškození příslušenství vrtačky. Poznámka: Vždy používejte pomůcky k ochraně zraku. Zasuňte hřídel nástroje, až do konce upínací vložky. Doporučené otáčky pro zvolený nástroj nepřekračujte. 8

9 13437_RMS155_CZ :08 Stránka 9 NÁSTROJ POPIS OTÁČKY DRUH POUŽITÍ CZ Různé tvary brusných kamenů na hřídeli Maximální otáčky ot/min Kov Měkká ocel Diamantové vrtáky a frézky Různé typy brusných kamenů Leštící kotouč Upevněný na držáku leštícího kotouče (číslo součásti 16, na obr. 1) Maximální otáčky ot/min Poloviční otáčky ot/min Dřevo Plasty Měď Zinek Nikl Měkká ocel Kov Měkká ocel Brusné/řezací kotouče na držáku (číslo součásti 13, 14, na obr 1.) Poznámka: Upevňovací šroubek příliš nedotahujte. Brusný buben Upevněný na držáku brusného bubnu Poloviční otáčky ot/min Maximální otáčky ot/min Kov Měkká ocel Dřevo Kov Měkká ocel Poznámka: Při upevňování brusného bubnu na držák, nejdříve povolte šroubek na konci držáku. Rozpínací guma se smrští a umožní nasazení brusného bubnu na držák. Nasuňte buben na držák. Opět šroubek dotáhněte. Upínací guma se rozepne a upevní brusný buben. Údržba VAROVÁNÍ: PŘED PROVÁDĚNÍM OPRAV NEBO ÚDRŽBY, ODPOJTE VRTAČKU OD SÍTĚ ELEKTRICKÉ ENERGIE. Výměna uhlíkových kartáčků (obr. 9) Pravidelně kontrolujte stav uhlíkových kartáčků. Vrtačka je vybavena dvěma uhlíkovými kartáčky (obr. 9). Vždy vyměňte oba dva kartáčky najednou. Vyjměte držáky kartáčků a kartáčky zkontrolujte. K vyjmutí držáků použijte plochého šroubováku. Pokud je délka kartáčku menší než 4 mm, vyměňte oba kartáčky a nechejte běžet vrtačku bez zátěže po dobu 15 minut. K výměně používejte pouze správný typ kartáčků. 9

10 13437_RMS155_CZ :08 Stránka 10 Poznámka: Náhradní kartáčky nejsou standardně dodávány. Potřebujete-li kartáčky vyměnit, obraťte se na odborný servis. Viz. pomocná telefonní linka. CZ Čistění Udržujte ventilační otvory motoru čisté. K čistění používejte pouze mýdlový roztok a vlhký hadřík. Mnoho domácích čisticích prostředků obsahuje chemikálie, které mohou poškodit plastové díly nástroje. Ochrana životního prostředí Nepotřebné materiály předejte k recyklaci. Neodhazujte je do odpadu. Veškeré nářadí a obaly by měly být tříděny a předány do místní sběrny, kde budou zlikvidovány s ohledem na životní prostředí. Záruka Toto nářadí je vyrobeno tak, aby splňovalo nejnáročnější požadavky. Na vady materiálu a dílenské zpracování poskytujeme záruku po dobu 24 měsíců od data prodeje. Uschovejte proto doklad o nákupu Vašeho nářadí. Záruka se nevztahuje na spotřební příslušenství (např. vrtáky, šroubovací nástavce, pilové / leštící / brusné / řezné kotouče nebo kameny, hoblovací nožem brusné kotouče, pilové listy, brusný papír apod.) ani příslušenství nářadí poškozené opotřebováním. Tato záruka pozbývá platnosti, pokud závady vznikly v důsledku: 1. Nevhodného použití, špatného zacházení nebo nedbalosti. 2. Dalšího prodeje, pronájmu nebo používání nářadí k profesionálním účelům. 3. Oprav prováděných jinde, než v autorizovaném servisu, bližší informace na tel. ( ). 4. Poškození jinými předměty, cizím zaviněním nebo nehodou. 10

11 13437_RMS155_CZ :08 Stránka 11 Mini vŕtačka RMS 155 Bezpečnostné pokyny Ďakujeme vám za nákup elektrtického náradia ETA. Náradie je určené len na domáce použitie. VAROVANIE! Prečítajte si dôkladne nasledujúce pokyny. Nedodržanie všetkých nižšie uvedených pokynov môže viesť k spôsobeniu zranenia elektrickým prúdom, k požiaru alebo k vážnemu poraneniu. Pojem "elektrické náradie" použitý v nižšie uvedených pokynoch označuje vaše elektrické náradie napájané z el. siete sieťovým prívodom. SK TENTO NÁVOD DÔKLADNE PREČÍTAJTE, PREZRITE ZOBRAZENIE A NÁVOD USCHOVAJTE. Bezpečnostné pokyny 1) Pracovný priestor a) Pracovný priestor udržujte čistý a dobre osvetlený. Znečistený a neosvetlený pracovný priestor môže byť príčinou úrazu. b) S elektrickým náradím nepracujte vo výbušných priestoroch, ako sú napríklad priestory, v ktorých sa vyskytujú horľavé kvapaliny, plyny alebo prašné látky. Náradie je zdrojom iskrenia, ktoré môže zapáliť prach alebo výpary. C) Pri práci s elektrickým náradím dbajte na to, aby sa do jeho blízkosti nedostali deti, nesvojprávne osoby a okolo stojace osoby. Rozptyľovanie môže spôsobiť stratu kontroly nad náradím. 2) Elektrická bezpečnosť a) Vidlica sieťového prívodu náradia musí zodpovedať el. zásuvke. Nikdy vidlicu neupravujte. Pri náradí chránenom uzemnením nepoužívajte akékoľvek redukcie vidlíc. Neupravované vidlice a zodpovedajúce el. zásuvky znižujú riziko vzniku úrazu elektrickým prúdom. b) Vyvarujte sa kontaktu s uzemnenými povrchmi ako sú potrubia, radiátory, sporáky a chladničky. Pri uzemnení vášho tela hrozí zvýšené riziko úrazu elektrickým prúdom. c) Nevystavujte elektrické náradie dažďu alebo vlhkým prevádzkovým podmienkam. Pokiaľ do náradia vnikne voda, zvýši sa riziko úrazu elektrickým prúdom. d) So sieťovým prívodom zaobchádzajte opatrne. Nikdy nepoužívajte sieťový prívod na prenášanie náradia, na jeho posúvanie a pri odpájaní náradia od elektrickej siete za neho neťahajte. Dbajte na to, aby sa sieťový prívod nedostal do kontaktu s horúcimi povrchmi, olejom, ostrými hranami a pohyblivými časťami. Poškodené alebo spletené prívody zvyšujú riziko úrazu elektrickým prúdom. e) Ak s náradím pracujete vo vonkajšom prostredí, používajte predlžovací kábel určený pre vonkajšie prostredie. Použitie sieťového prívodu vhodného pre vonkajšie prostredie znižuje riziko úrazu elektrickým prúdom. 11

12 13437_RMS155_CZ :08 Stránka 12 SK 3) Osobná bezpečnosť a) Zostaňte stále pozorní, sledujte, čo vykonávate a pri práci s náradím premýšľajte. S náradím nepracujte pokiaľ ste unavení alebo pokiaľ ste pod vplyvom omamných látok, alkoholu alebo liekov. Chvíľková nepozornosť pri práci s elektrickým náradím môže mať za následok vážne zranenie. b) Používajte bezpečnostnú výbavu. Vždy používajte prostriedky na ochranu zraku. Bezpečnostné vybavenie ako sú respirátor, protišmyková bezpečnostná obuv, pevná prilba alebo ochrana sluchu, znižujú riziko vzniku úrazu. c) Zabráňte náhodnému spusteniu. Pred pripojením náradia k el. sieti skontrolujte, či je hlavný vypínač v polohe vypnuté. Prenášanie náradia s prstom na hlavnom vypínači alebo pripojenie sieťového prívodu k elektrickému rozvodu, ak je hlavný vypínač náradia v polohe zapnuté, môže spôsobiť úraz. d) Pred spustením náradia sa vždy uistite, či ste nezabudli nastavovacie prípravky a kľúče v skľučovadle alebo na pohyblivých častiach vŕtačky. Kľúče alebo nastavovacie prípravky zabudnuté na rotačných častiach náradia môžu spôsobiť úraz. e) Pred začatím prác skontrolujte, že máte všetky potrebné pomôcky na dosah ruky. Pri práci vždy udržujte vhodný a pevný postoj. To umožní lepšiu ovládateľnosť náradia v neočakávaných situáciách. f) Vhodne sa oblečte. Nenoste voľný odev alebo šperky. Dbajte na to, aby sa vaše vlasy, odev alebo rukavice nedostali do nebezpečnej blízkosti pohyblivých častí. Voľný odev, šperky alebo dlhé vlasy môžu byť zachytené pohyblivými dielmi. 4) Použitie elektrického náradia a jeho údržba. a) Náradie nepreťažujte. Používajte správny typ náradia pre vašu prácu. Náradie bude pracovať lepšie a bezpečnejšie, ak sa bude používať vo výkonnostnom rozsahu, pre ktorý bolo určené. b) Pokiaľ nejde hlavný vypínač náradia zapnúť a vypnúť, s náradím nepracujte. Akékoľvek náradie s nefunkčným hlavným vypínačom je nebezpečné a musí byť opravené. c) Pred výmenou akýchkoľvek častí, príslušenstva alebo iných pripojených súčastí, pred vykonávaním servisu alebo ak náradie nepoužívate, odpojte náradie od elektrickej siete. Tieto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia náradia d) Uložte elektrické náradie mimo dosahu detí, nesvojprávnych osôb a nedovoľte neskúseným osobám používať náradie. Elektrické náradie v rukách nekvalifikovanej osoby je nebezpečné. e) Údržba náradia. Skontrolujte, či náradie nemá vychýlené alebo rozpojené pohyblivé časti, poškodené súčasti alebo akúkoľvek inú poruchu, ktorá môže mať vplyv na jeho správny chod. Pokiaľ je náradie poškodené, nechajte ho opraviť. Veľa nehôd je spôsobených nedostatočnou údržbou náradia. f) Rezné nástroje udržujte ostré a čisté. Riadne udržované rezné nástroje s ostrými reznými hranami sú menej náchylné na zanášanie nečistotami a sú lepšie ovládateľné. g) Používajte elektrické náradie, príslušenstvo a pracovné nástroje podľa uvedených pokynov a spôsobom, ktorý je určený pre jednotlivé typy elektrického náradia. Vždy berte do úvahy pracovné podmienky a typ práce, ktorú budete vykonávať. Použitie náradia na iné účely, než na aké je určené, môže byť nebezpečné. 12

13 13437_RMS155_CZ :08 Stránka 13 5) Servis a) Zverte opravy elektrického náradia kvalifikovanému mechanikovi, ktorý bude používať len odskúšané, originálne náhradné dielce. Tak zaistíte bezpečnú funkciu náradia. Ďalšie bezpečnostné pokyny pre obsluhu vašej minivŕtačky 1. Pred použitím brúsneho kotúča sa presvedčte, že nie je nijak porušený. Nepoužívajte odštiepené, prasknuté alebo inak poškodené kotúče. 2. Skontrolujte, či je dielec správne zaistený. 3. Rezné kotúče nepoužívajte na bočné brúsenie. 4. Skontrolujte, či iskry vznikajúce pri práci s náradím nemôžu spôsobiť popálenie osôb alebo vznietenie horľavých materiálov. 5. Pri práci v prašnom prostredí skontrolujte, či sú vetracie otvory čisté. Ak je počas práce nutné vetracie otvory vyčistiť, odpojte sieťový prívod od prívodu elektrickej energie. Pre čistenie používajte nekovové materiály. Zabránite tak poškodeniu vnútorných častí náradia. 6. Pred vŕtaním do stien a stropov skontrolujte, či nie je v stene skryté elektrické vedenie alebo potrubie. Na tento účel je možné v predajniach s náradím zakúpiť detektor kovov. SK Ochrana dvojitou izoláciou Náradie je opatrené dvojitou izoláciou. To znamená, že všetky vonkajšie kovové časti sú elektricky izolované od prívodu elektrického napätia. To je dosiahnuté umiestnením izolačných prvkov medzi elektrické a mechanické časti. Preto je možné vŕtačku používať aj bez uzemnenia. Dôležité upozornenie Skontrolujte či sa napätie v sieti zhoduje s odporúčaným napätím uvedeným na štítku náradia. Pred vykonávaním údržby, opravou alebo nastavovaním, vytiahnite zástrčku sieťového prívodu zo zásuvky. Dodatočné upozornenia pre bezpečné používanie vašej mini vŕtačky. 1. Nepoužívajte poškodené alebo opotrebované vrtáky a brúsne kotúče. 2. Nepoužívajte krivé nástroje. 3. Minivŕtačka je určená pre ľahké dokončovacie domáce práce. Nepoužívajte náradie pre ťažkú prácu. Môžete vŕtačku poškodiť. 4. Pred začatím práce skontrolujte, či je upevňovacia matica vretena dostatočne utiahnutá. Vŕtačka dosahuje vysoké otáčky a môže dôjsť k poraneniu. 5. Používajte len násadce a príslušenstvo dodávané s minivŕtačkou. Používanie iných nástrojov a príslušenstva, môže spôsobiť poranenie. 6. Zvoľte zodpovedajúce otáčky pre danú prácu. 7. Pri práci s týmto náradím vždy používajte prostriedky na ochranu zraku. VAROVANIE: PRI VŔTANÍ A BRÚSENÍ, ZVLÁŠŤ PRI BRÚSENÍ OLOVENÝCH NÁTEROV, VZNIKÁ ŠKODLIVÝ, TOXICKÝ PRACH. VDYCHOVANIE TOXICKÉHO PRACHU ALEBO PRIAMY KONTAKT PRACHU S POKOŽKOU, MÔŽE OHROZIŤ VAŠE ZDRAVIE ALEBO ZDRAVIE PRIZERAJÚCICH OSÔB. 13

14 13437_RMS155_CZ :08 Stránka 14 SK Popis, technické údaje a príslušenstvo Zoznam súčastí (obr. č. 1) Príslušenstvo: 1. Matica vretena s vnútornou 10. Upínacie vložky upevňovacou vložkou 11. Dutý brúsny valec 12. Valcový držiak pre brúsny valec 2. Krúžok 13. Rezné kotúče 3. Uzamykacie tlačidlo vretena 14. Brúsne kotúče 4. Držiak uhlíkových kefiek (na 15. Držiak brúsnych/rezných kotúčov oboch stranách) 16. Leštiace kotúče 17. Držiak leštiacich kotúčov 5. Hlavný vypínač Zap/vyp 18. Brúsny kameň 6. LCD 19. Vrták 7. Tlačidla nastavenia otáčok 20. Brúsne kamene 8. Sieťový prívod 21. Vyrezávacie frézky 22. Kľúč 9. Háčik na zavesenie Technické údaje Napájacie napätie 230 V ~ 50 Hz Príkon 155 W Otáčky naprázdno ot/min Akustický tlak 87,0 db (A) Akustický výkon 74,0 db (A) Vibrácie prenášané na obsluhu 0,93 m/s 2 Ochrana dvojitou izoláciou Hmotnosť 0,74 Kg Deklarovaná hodnota emisie hluku tohto spotrebiča je 74 db, čo predstavuje hladinu A akustického výkonu vzhľadom na referenčný akustický výkon 1 pw. Z hľadiska elektromagnetickej kompatibility výrobok zodpovedá Smernici Rady 89/336/EEC vrátane dodatkov a z hľadiska elektrickej bezpečnosti zodpovedá Smernici Rady 73/23/EEC vrátane dodatkov. Na výrobok bolo vydané vyhlásenie o zhode podľa zákona SR č. 264/1999 Z.z. v aktuálnom znení a zodpovedá nariadeniu vlády SR č. 392/1999 Z.z. v znení neskorších predpisov a č. 394/1999 Z.z. v znení neskorších predpisov. Výrobca si vyhradzuje nepodstatné zmeny štandardného vyhotovenia, ktoré nemajú vplyv na funkciu výrobku. Pokyny pre prácu s mini vŕtačkou VAROVANIE: PRED PRVÝM POUŽITÍM VAŠEJ VŔTAČKY SI DÔKLADNE PREČÍTAJTE NÁVOD NA OBSLUHU. Upevňovanie násadcov a príslušenstva (obr. 2 a obr. 3) Stlačte uzamykacie tlačidlo vretena. Kľúčom povoľte upínaciu maticu vretena. Zasuňte zvolený násadec do upínacieho vretena. 14

15 13437_RMS155_CZ :08 Stránka 15 Kľúčom ľahko dotiahnite upínaciu maticu (obr. 3). Nedoťahujte príliš. Výmena upevňovacej vložky (obr. 4) Ak je priemer vložky nevyhovujúci pre upevnenie násadca o väčšom priemere, vymeňte vložku nasledujúcim spôsobom: Stlačte uzamykacie tlačidlo vretena. Kľúčom povoľte upínaciu maticu vretena. Odskrutkujte upínaciu maticu a vyberte upínaciu vložku. Nasuňte novú vložku do hriadeľa vretena a dotiahnite upínaciu maticu. Uvoľnite uzamykacie tlačidlo vretena. a upínacia matica b upínacia vložka SK Upevnenie rezného/brúsneho kotúča (obr. 5 a obr. 6) Na upevnenie použite držiak (viď kapitola 13, 14, obr. 1). Vyberte požadovaný držiak. Odskrutkujte upevňovaciu skrutku na konci držiaka. Nasuňte požadovaný kotúč na držiak a zľahka dotiahnite upevňovaciu skrutku. Nedoťahujte príliš. Kotúč môže prasknúť. Zapnutie a vypnutie (obr. 7) Upozornenie: Pred spustením minivŕtačky nastavte otáčky na najnižšiu hodnotu. - Ak chcete vŕtačku zapnúť, posuňte hlavný spínač do polohy I. - Ak chcete vŕtačku vypnúť, posuňte hlavný spínač do polohy 0. Nastavenie otáčok (obr. 8) Vŕtačka je vybavená plynulou reguláciou otáčok a umožňuje presné nastavenie otáčok. Dokonalé výsledky sú dosiahnuté správnou voľbou otáčok a nie vysokým tlakom na vŕtačku. Stlačením tlačidla so symbolom "+" otáčky zvyšujete a stlačením tlačidla so symbolom "-", otáčky znižujete. Poznámka: Číslice stupnice (8-35) na ukazovateli LCD označujú možnosti nastavenia otáčok. Skutočné otáčky sú 1000 x väčšie ( ). Zvoľte nižšie otáčky pre prácu s drevom a plastmi alebo pre leštenie. a b c LCD Znížiť Zvýšiť Držanie náradia Pre frézovanie alebo vyrezávanie držte minivŕtačku ako písacie pero. Skontrolujte, či pri držaní vŕtačky nezakrývate vetracie otvory. Poznámka: Vŕtačka sa počas práce zahrieva. Neprekračujte odporúčaný čas používania vŕtačky. Príslušenstvo a jeho použitie Tabuľka nižšie zobrazuje spôsoby použitia jednotlivých nástrojov a odporúčané otáčky, pre príslušenstvo dodávané s vŕtačkou. Pre dosiahnutie najlepších výsledkov si pred použitím vŕtačky, tabuľku preštudujte. Nedodržanie nasledujúcich odporúčaní, môže spôsobiť poškodenie príslušenstva vŕtačky. Poznámka: Vždy používajte pomôcky na ochranu zraku. Zasuňte hriadeľ nástroja, až do konca upínacej vložky. Odporúčané otáčky pre zvolený nástroj neprekračujte. 15

16 13437_RMS155_CZ :08 Stránka 16 NÁSTROJ POPIS OTÁČKY DRUH POUŽITIA: SK Rôzne tvary brúsnych kameňov na hriadeli Maximálne otáčky ot/min Kov Mäkká oceľ Diamantové vrtáky a frézky Rôzne typy brúsnych kameňov Maximálne otáčky ot/min Drevo Plasty Meď Zinok Nikel Mäkká oceľ Leštiaci kotúč Upevnený na držiaku leštiaceho kotúča (číslo súčasti 16, na obr. 1) Polovičné otáčky ot/min Kov Mäkká oceľ Brúsné/rezné kotúče na držiaku (číslo súčasti 13, 14, na obr. 1) Poznámka: Upevňovaciu skrutku príliš nedoťahujte. Brúsny bubon Upevnený na držiaku brúsneho bubna Polovičné otáčky ot/min Maximálne otáčky ot/min Kov Mäkká oceľ Drevo Kov Mäkká oceľ Údržba Poznámka: Pri upevňovaní brúsneho bubna na držiak, najskôr povoľte skrutku na konci držiaka. Rozpínacia guma sa zmrští a umožní nasadenie brúsneho bubna na držiak. Nasuňte bubon na držiak. Opäť skrutku dotiahnite. Upínacia guma sa rozopne a upevní brúsny bubon. VAROVANIE: PRED VYKONÁVANÍM OPRÁV ALEBO ÚDRŽBY, ODPOJTE VŔTAČKU OD SIETE ELEKTRICKEJ ENERGIE. Výmena uhlíkových kefiek (obr. 9 a 10) Pravidelne kontrolujte stav uhlíkových kefiek. Vŕtačka je vybavená dvoma uhlíkovými kefkami (obr. 9). Vždy vymeňte obidve kefky naraz. Vyberte držiaky kefiek a kefky skontrolujte. Na vybratie držiakov použite plochý skrutkovač. Ak je dĺžka kefky menšia než 4 mm, vymeňte obe kefky a nechajte bežať vŕtačku bez záťaže počas 15 minút. Na výmenu používajte len správny typ kefiek. 16

17 13437_RMS155_CZ :08 Stránka 17 Poznámka: Náhradné kefky nie sú štandardne dodávané. Ak potrebujete kefky vymeniť, obráťte sa na odborný servis. Viď pomocná telefónna linka. Čistenie Udržujte ventilačné otvory motora čisté. Na čistenie používajte len mydlový roztok a vlhkú handričku. Mnoho domácich čistiacich prostriedkov obsahuje chemikálie, ktoré môžu poškodiť plastové diely nástroja. SK Ochrana životného prostredia Nepotrebné materiály odovzdajte na recykláciu. Neodhadzujte ich do odpadu. Všetko náradie a obaly by mali byť triedené a odovzdané do miestnej zberne, kde budú zlikvidované s ohľadom na životné prostredie. Záruka Toto náradie je vyrobené tak, aby spĺňalo najnáročnejšie požiadavky. Na chyby materiálu a dielenské spracovanie poskytujeme záruku počas 24 mesiacov od dátumu predaja. Uschovajte preto doklad o nákupe vášho náradia. Záruka se navzťahuje na spotrebné príslušenstvo (napríklad vrtáky, skrutkovače, nástavce, pilové / leštiace / brusné / rezné kotúče alebo kameně, hobĺovacie nože, frézky, pilové listy, brusný papiér apod.) ani na príslušenstvo náradia poškodené opotrebováním. Táto záruka stráca platnosť, ak poruchy vznikli v dôsledku: 1. Nevhodného použitia, zlého zaobchádzania alebo z nedbalosti 2. Ďalšieho predaja, prenájmu alebo používania náradia na profesionálne účely. 3. Opráv vykonávaných inde, než v autorizovanom servise. Bližšie informácie na tel. (02/ ) 4. Poškodenia cudzími predmetmi, cudzím zavinením alebo nehodou. VÝROBCA: ETA a.s., Poličská 444, Hlinsko v Čechách, Česká republika VÝHRADNÝ DOVOZCA PRE SR: ETA - Slovakia, spol. s r.o., Stará Vajnorská 17, Bratislava 3 17

18 13437_RMS155_CZ :08 Stránka 18 V České republice opravy v záruční i pozáruční době u spotřebičů osobně doručených provádí: Brno - ETA a.s., Cejl 43,602 00, tel.: , eta-servis.brno@cbox.cz Praha 8 - ETA a.s., Křižíkova 75, , tel.: , eta-servis.praha@cbox.cz Opravy v záruční i pozáruční době u spotřebičů osobně doručených i zaslaných poštou provádí: Hlinsko - ETA a.s., Poličská 444, , tel.: , , vanickova@eta.cz Blatná - ELEKTRO Jankovský, Náměstí Míru 204, , tel.: , elektro@jankovsky.cz Brno - PERFEKT SERVIS, Václavská 1, , tel.: , novak@perfektservis.cz České Budějovice - ELMOT v.o.s., Blahoslavova 1, , tel.: , elmotcb@seznam.cz Havířov - UNIVERSAL, Junácká 1, , tel.: , universervis@volny.cz -sběrna oprav - Karviná - Nové Město, Osvobození 1722, , tel.: Hradec Králové - ELEKTROSERVIS, Chelčického 279, , tel.: , sperk-elektro@volny.cz Karlovy Vary - S+M elektroservis, Nám.E.Destinové 10, , tel.: , zchvatal@volny.cz Krnov - HROTA, Bartultovická 1, , tel.: , info@hrota-elektro.cz -sběrna oprav - Krnov, Albrechtická 39, , tel.: sběrna oprav - Opava, Husova 16, , tel.: sběrna oprav - Bruntál - Elektrocentrum Chlachula, Revoluční 18, , tel.: Liberec - VEKO-ELEKTRONIK, Rumjancevova 127/22, , tel.: , vekoelektronik@volny.cz Mladá Boleslav - 3M ELEKTRO, Staré Město 9, , tel.: , 3melektro@seznam.cz Olomouc - ELEKTRO SERVIS ŠTĚPÁNEK, Hodolanská 41, , tel.: , , servisele@volny.cz Ostrava - Mar.Hory - V.ELEKTRONIK, Sušilova 3, , tel.: , velektronik@volny.cz Ostrov n.ohří - S+M elektroservis, Nejda 29, , tel.: , libor.sobotka@volny.cz Planá nad Lužnicí - ELEKTROSERVIS, Průmyslová 458, , tel.: , elservis@iol.cz Plzeň (Roudná)-MVS sdružení, Plánská 2, , tel.: , , mvsservis@volny.cz Praha 5 - Barrandov - ELEKTROSERVIS MIK, Voskovcova 983, , tel.: , info@elektroservismik.cz Tábor - ELEKTROSERVIS, Chýnovská 533, , tel.: , maleninsky@hptronic.cz Třebíč - ELEKTROSERVIS, Smila Osovského 21, , tel.: , elektro.brezina@mybox.cz Ústí n.l.-ercé-elektroinstala, Masarykova 153, , tel.: , , 140@erce.cz Zlín - Louky - KOFR-ELSPO, U Dráhy 144, , tel.: , kofr.zlin@vol.cz Odjinud zasílejte všechny opravy na adresu: ETA a.s., servis, Poličská 444, Hlinsko. Informace o aktuální servisní síti získáte na Infolince nebo na internetové adrese V Slovenskej republike opravy v záručnej lehote vykonávajú tieto opravovne: Bratislava ETA - Slovakia, s.r.o., Mýtna 17, , tel.: 02/ , servis@mytna.eta.sk Banská Bystrica ELSPO - Eva Šlanková, , Spojová 19, tel.: 048/ , elspo@slovanet.sk Martin X TECH, Andreja Kmeťa, , tel.: 043/ , servis@x-tech.sk Nitra ABC SERVIS, Štefánikova 50, , tel.: 037/ , abc@abc-servis.sk Prešov DJ Servis, Šebastovská 17, , tel.: 051/ , grejtak.djservis@stonline.sk zberňa opráv Prešov Elkur, Sabinovská 7, , tel.: 051/ Spišská Nová Ves VILLA MARKET, s.r.o., Duklianska 6, , tel.: 053/ , villamarket@stonline.sk zberňa opráv Košice VILLA MARKET, s.r.o., Komenského 39, , tel.: 0907/ Trenčín ESON SERVIS, Nám.Sv.Anny 20, , tel.: 032/ , eson@host.sk Vavrečka ZMJ - elektroservis, Vavrečka 240, , tel.: 043/ , zmj@stonline.sk Žilina SERVIS elektrospotrebičov, Dolný Val 132, , tel.: 041/ , baucekservis@host.sk Všetky opravy v záručnej lehote z iných miest zasielajte na adresu: ETA - Slovakia, s.r.o., servis, Mýtna 17, Bratislava 1. Opravy po záručnej lehote zverte špecializovaným elektroopravovniam. S otázkami a pripomienkami sa obracajte na: ETA - Slovakia, s.r.o., servis, Mýtna 17, Bratislava 1, tel.: 02/ Informácie o aktuálnej servisnej sieti získate na čísle 02/ alebo na internetovej adrese

19 13437_RMS155_CZ :08 Stránka 19

20 13437_RMS155_CZ :08 Stránka 20 RMS 155 ~ Lc = 74 (A) (re 1 pw) Kupující byl seznámem s funkcí a se zacházením s výrobkem. Kupujúci bol oboznámený s funkčnosťou a s obsluhou výrobku. Výrobek byl před odesláním ze závodu přezkoušen. Výrobce ručí za to,že výrobek bude mít po celou dobu záruky vlastnosti stanovené příslušnými technickými normami za toho předpokladu,že ho bude spotřebitel užívat způsobem,který je popsán v návodu. Na vady způsobené nesprávným používáním výrobku se záruka nevztahuje. Adresy záručních opraven jsou uvedeny v návodu k obsluze. Poskytovaná záruka se prodlužuje o dobu,po kterou byl výrobek v záruční opravě. Pro případ výměny výrobku nebo zrušení kupní smlouvy platí ustanovení občanského zákoníku.tento záruční list je zároveň Osvědčením o kompletnosti a jakosti výrobku. Výrobok bol pred odoslaním zo závodu preskúšaný. Výrobca ručí za to,že výrobok bude mať po celú záručnú lehotu vlastnosti stanovené príslušnými technickými normami za predpokladu,že ho bude spotrebiteľ používať spôsobom,ktorý je opísaný v návode na obsluhu. Na chyby spôsobené nesprávnym používaním výrobku sa záruka nevzťahuje. Adresy záručných opravovní sú uvedené v návode na obsluhu. Poskytovaná záruka sa predlžuje o čas,počas ktorého bol výrobok v záručnej oprave. V prípade výmeny výrobku alebo zrušenia kúpnej zmluvy platia ustanovenia občianskeho zákonníka. Tento záručný list je zároveň Osvedčením o kompletnosti a akosti výrobku. ETA tool 10/2005_zst13437/ RMS 155 RMS 155 RMS 155
