NÁVOD K POUŽÍVÁNÍ OSTŘIČKY NOŽŮ OŘEZU

Transkript

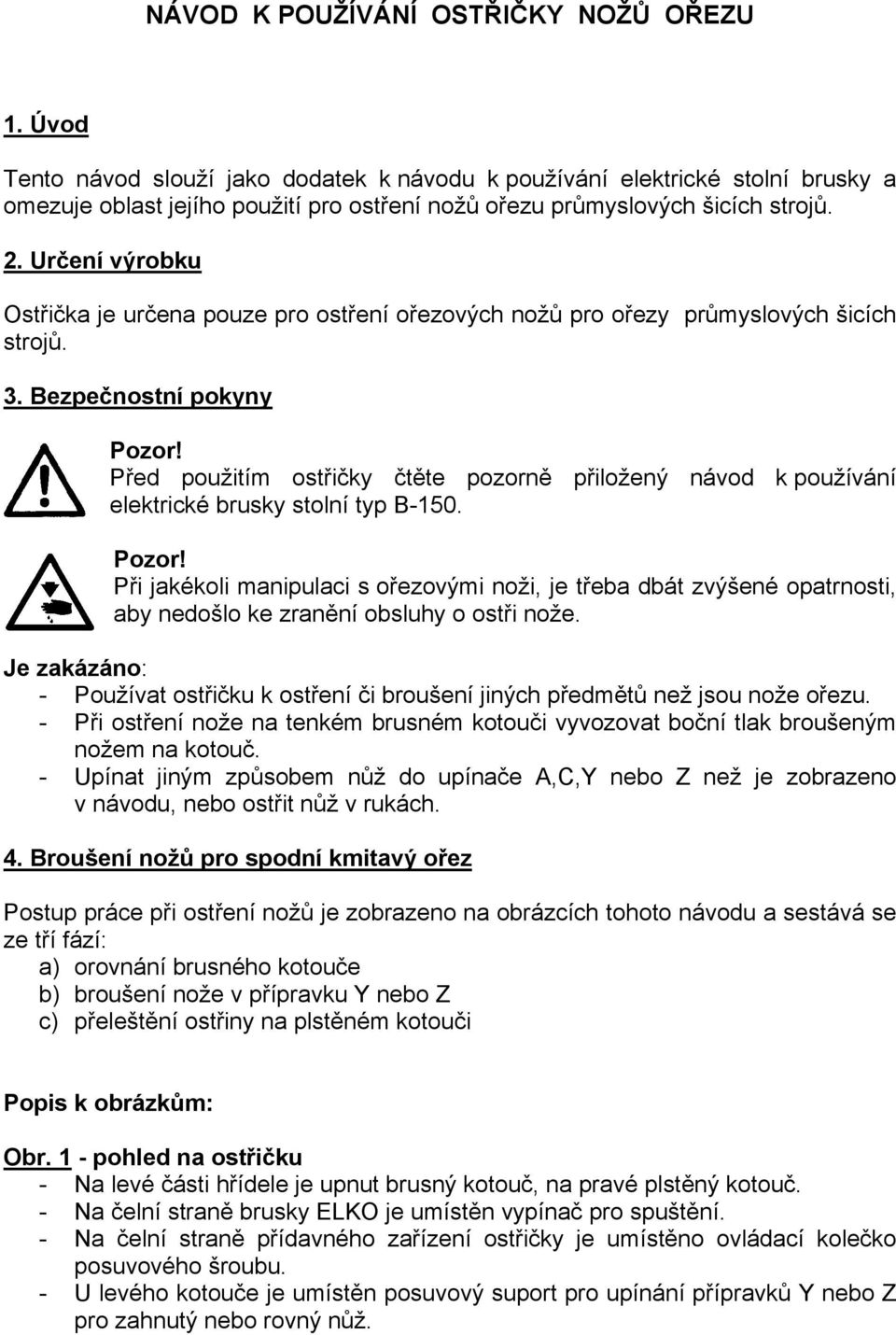

1 NÁVOD K POUŽÍVÁNÍ OSTŘIČKY NOŽŮ OŘEZU 1. Úvod Tento návod slouží jako dodatek k návodu k používání elektrické stolní brusky a omezuje oblast jejího použití pro ostření nožů ořezu průmyslových šicích strojů. 2. Určení výrobku Ostřička je určena pouze pro ostření ořezových nožů pro ořezy průmyslových šicích strojů. 3. Bezpečnostní pokyny Před použitím ostřičky čtěte pozorně přiložený návod k používání elektrické brusky stolní typ B-150. Při jakékoli manipulaci s ořezovými noži, je třeba dbát zvýšené opatrnosti, aby nedošlo ke zranění obsluhy o ostři nože. Je zakázáno: - Používat ostřičku k ostření či broušení jiných předmětů než jsou nože ořezu. - Při ostření nože na tenkém brusném kotouči vyvozovat boční tlak broušeným nožem na kotouč. - Upínat jiným způsobem nůž do upínače A,C,Y nebo Z než je zobrazeno v návodu, nebo ostřit nůž v rukách. 4. Broušení nožů pro spodní kmitavý ořez Postup práce při ostření nožů je zobrazeno na obrázcích tohoto návodu a sestává se ze tří fází: a) orovnání brusného kotouče b) broušení nože v přípravku Y nebo Z c) přeleštění ostřiny na plstěném kotouči Popis k obrázkům: Obr. 1 - pohled na ostřičku - Na levé části hřídele je upnut brusný kotouč, na pravé plstěný kotouč. - Na čelní straně brusky ELKO je umístěn vypínač pro spuštění. - Na čelní straně přídavného zařízení ostřičky je umístěno ovládací kolečko posuvového šroubu. - U levého kotouče je umístěn posuvový suport pro upínání přípravků Y nebo Z pro zahnutý nebo rovný nůž.

2 Obr. 2 - pohled na upínače ořezových nožů Y pro zahnuté nože Z pro rovné nože Obr. 3 - orovnávání brusného kotouče - Do jedné ruky uchopte držák orovnávače a kývavými pohyby přejíždějte v rámci šířky kotouče zleva doprava. - Druhou rukou pomalu otáčejte ovládacím kolečkem posuvového šroubu, čímž posouváte suport s orovnávačem do záběru. Otočení kolečka je minimální, odpovídá maximálně jednomu dílku na rýhování kolečka. - Orovnávání je ukončeno po začištění celé činné plochy kotouče. Obr. 4 - detail orovnávacího zařízení - Po určitém čase /cca 10 orovnání/ je dobré povolit šroub M4 a otočit orovnávací diamant cca o 90, tím zvýšíte jeho životnost. Při následném orovnávání vždy odjeďte suportem směrem od kotouče a znovu opatrně najíždějte diamantovým orovnávačem do záběru, zamezíte tím poškození či zničení diamantu a kotouče a případnému úrazu. Obr. 5 - příprava na broušení - Povolte šroub M8 cca o 4 mm, pozvedněte a otočte držák orovnávače o 90, čímž jej odklopíte z funkční polohy a získáte prostor pro upínače s noži. - Po zaklapnutí do drážky šroub opět utáhněte. - Stejným způsobem připravíte orovnávač k orovnávání. Obr. 6 - upínání zahnutého nože do ostřičky - Na vidličku suportu nasaďte upínač pro zahnutý nůž Y. - Uvolněte rýhovaný šroub M5 a do uvolněného svorníku nasuňte zahnutý nůž. - Šroubem M4 můžete doseřídit výšku upínače a tím upravit polohu nože vůči kotouči. Obr. 7 - broušení ostří zahnutého nože - Pohybem zprava doleva najeďte vybráním nože proti kotouči. - Nůž jemně přiložte na otáčející se kotouč, při větším úběhu provádějte ve více krocích, aby nedošlo k vyhřátí ostří nože. Obr. 8 - upínání rovného nože - Na vidličku suportu nasaďte upínač pro rovný nůž Z. - Povolte plastovou matici a do uvolněného svorníku nasuňte rovný nůž. - Šroubem M4 můžete provést doseřízení výšky nože. Obr. 9 - broušení ostří rovného nože - Pohybem zprava doleva najeďte vybráním nože proti kotouči. - Nůž jemně přiložte na otáčející se kotouč, při větším úběhu provádějte ve více krocích, aby nedošlo k vyhřátí ostří nože.

3 Obr příprava leštícího kotouče - Na otáčející se plstěný kotouč přiložte a přitlačte leštící pastu a rovnoměrně ji naneste po celém obvodě. Obr. 11, 12 - oleštění ostřiny nože - Na roztočený kotouč přiložte nůž tak, aby se kotouč otáčel po ostří nože a oleštěte ostřinu nože, která vznikne po broušení. Při přiložení nože proti ostří může dojít k jeho zaseknutí do plstěného kotouče a k jeho vymrštění a případnému úrazu obsluhy. 5. Broušení nožů pro šikmý ořez Postup práce při ostření nožů je zobrazeno na obrázcích tohoto návodu a sestává se ze tří fází: d) orovnání brusného kotouče e) broušení nože v přípravku A nebo C f) přeleštění ostřiny na plstěném kotouči Popis k obrázkům: Obr pohled na ostřičku - Na levé části hřídele je upnut brusný kotouč, na pravé plstěný kotouč. - Na čelní straně brusky ELKO je umístěn vypínač pro spuštění. - Na čelní straně přídavného zařízení ostřičky je umístěno ovládací kolečko posuvového šroubu. - U levého kotouče je umístěn posuvový suport pro upínání přípravků A nebo C pro nůž s rovným ostřím nebo nůž s lomeným ostřím. Obr pohled na upínače ořezových nožů Y pro nože s rovným ostřím Z pro nože s lomeným ostřím Obr. 15 a 16 - orovnávání brusného kotouče - V první fázi orovnávání je třeba orovnat čelo kotouče pomocí orovnávacího kamene. Důležité je zachovat rovnoběžnost čela kotouče s osou brusky. - Do jedné ruky uchopte držák orovnávače a kývavými pohyby přejíždějte v rámci šířky kotouče zleva doprava. - Druhou rukou pomalu otáčejte ovládacím kolečkem posuvového šroubu, čímž posouváte suport s orovnávačem do záběru. Otočení kolečka je minimální, odpovídá maximálně jednomu dílku na rýhování kolečka. - Orovnávání je ukončeno po začištění celé činné plochy kotouče. - Po určitém čase /cca 10 orovnání/ je dobré povolit šroub M4 a otočit orovnávací diamant cca o 90, tím zvýšíte jeho životnost.

4 Obr kontrola tvaru kotouče - Úhel a délku sražení kotouče je možné kontrolovat pomocí přiložené měrky. - Měření a kontrolu tvaru kotouče vždy provádějte po vypnutí stroje a zastavení kotouče! Při následném orovnávání vždy odjeďte suportem směrem od kotouče a znovu opatrně najíždějte diamantovým orovnávačem do záběru, zamezíte tím poškození či zničení diamantu a kotouče a případnému úrazu. Příprava na broušení - Povolte šroub M8 cca o 4 mm, pozvedněte a otočte držák orovnávače o 90, čímž jej odklopíte z funkční polohy a získáte prostor pro upínače s noži. - Po zaklapnutí do drážky šroub opět utáhněte. - Stejným způsobem připravíte orovnávač k orovnávání. Obr upínání nože s rovným ostřím do ostřičky - Na osu pohyblivého suportu nasaďte vidlici suportu s označením A a C. - Na vidlici suportu nasaďte upínač pro zahnutý nůž A. - Uvolněte šroub M5 a do uvolněného svorníku nasuňte zahnutý nůž. - Nůž dorazte na měrku zasazenou do upínače a nůž zajistěte dotažením svorníku. - Šroubem M5, umístěným vedle jedné z hřídelek vidlice, můžete doseřídit výšku upínače a tím upravit polohu nože vůči kotouči. Obr broušení ostří nože - Pohybem zprava doleva najeďte nožem proti kotouči. - Nůž jemně přiložte na otáčející se kotouč, při větším úběhu provádějte ve více krocích, aby nedošlo k vyhřátí ostří nože. Obr upínání nože s lomeným ostřím do ostřičky - Na osu pohyblivého suportu nasaďte vidlici suportu s označením A a C. - Na vidlici suportu nasaďte upínač pro zahnutý nůž C. - Uvolněte šroub M5 a do uvolněného svorníku nasuňte zahnutý nůž. - Nůž dorazte na měrku zasazenou do upínače a nůž zajistěte dotažením svorníku. - Šroubem M5, umístěným vedle jedné z hřídelek vidlice, můžete doseřídit výšku upínače a tím upravit polohu nože vůči kotouči. Obr broušení ostří nože - Pohybem zprava doleva najeďte vybráním nože proti kotouči. - Nůž jemně přiložte na otáčející se kotouč, při větším úběhu provádějte ve více krocích, aby nedošlo k vyhřátí ostří nože. Obr nabroušení náběhu nože - Dle přiloženého výkresu nabrousit mírný náběh na straně ostří nože.

5 Obr příprava leštícího kotouče - Na otáčející se plstěný kotouč přiložte a přitlačte leštící pastu a rovnoměrně ji naneste po celém obvodě. Obr oleštění ostřiny nože - Na roztočený kotouč přiložte nůž tak, aby se kotouč otáčel po ostří nože a oleštěte ostřinu nože, která vznikne po broušení. Při přiložení nože proti ostří může dojít k jeho zaseknutí do plstěného kotouče a k jeho vymrštění a případnému úrazu obsluhy.

6 Obr. 1 Obr. 2 Y Z Obr. 3 Obr. 4 Obr. 5 Obr. 6

7 Obr. 7 Obr. 8 Obr. 9 Obr. 10 Obr. 11 Obr. 12

8 Obr. 13 Obr. 14 A C Obr. 15 Obr. 16 Obr. 17 Obr. 18
