Objekt A částečně přístupný* Objekt B částečně přístupný* Objekt C nepřístupný* Objekt D částečně přístupný* Objekt F nepřístupný*

Transkript

1 Objekt A částečně přístupný* Objekt B částečně přístupný* Objekt C nepřístupný* Objekt D částečně přístupný* Objekt F nepřístupný* FAKULTA STROJNÍ (FS) Karlovo náměstí objekty A, B, C, D, F Karlovo náměstí 13, Praha 3 - Nové Město Tel.: (telefonní ústředna ČVUT) Web: GPS: 50 4'34.468"N, 14 25'8.537"E Hlavní budovou fakulty strojní je monoblok FS v Dejvicích v ulici Technická, který sdílí spolu s fakultou elektrotechnickou (FEL). Další výukové prostory FS se nachází v halových a optických laboratořích, navazujících na monoblok FS/FEL, dále na Karlově náměstí 13, Praha 2, na Albertově, Praha 2, a Pod Juliskou 4, Praha 6. Jednotlivé prostory jsou zdokumentovány v samostatných souborech. Areál ČVUT na Karlově náměstí se nachází v prostoru mezi ulicemi Karlovo náměstí, Resslova, Na Zderaze a Na Zbořenci. Skládá se ze sedmi základních objektů, označených písmeny A, B, C, D, E, F, G. Objekty A, B, C, D, F patří fakultě strojní. Objekty E, G patří fakultě elektrotechnické (FEL). V objektu F se kromě pracovišť FS nachází výdejna jídla. Hlavní přístup do celého areálu je přes objekt A z Karlova náměstí. Vjezd pro automobily do hlavního dvora areálu je z ulice Na Zderaze mezi objekty D a G a vjezd pro automobily k objektu E (FEL) je možný také z ulice Na Zbořenci. VSTUP A: Hlavní vstup do objektu A, resp. přístup do celého areálu ČVUT z Karlova náměstí, je bezbariérový, jasně vizuálně rozeznatelný od okolí. Je tvořen dvěma dvoukřídlými dveřmi. Vnější vysoké, dřevěné, historické dveře jsou během výuky stále otevřené. Vnitřní nové prosklené dveře jsou mechanicky otevíravé směrem ven. Šířka jednoho křídla je 898 mm. Dveře jdou obtížně otevřít. Nejsou opatřeny kontrastními pruhy značek a zasklení není chráněno proti mechanickému poškození. Obě křídla dveří jsou z obou stran opatřeny vodorovnými madly ve výšce 1374 mm. Zvonek ani čtečka karet u vstupu nejsou. Před vstupem je dostatečný manipulační prostor. Boční vstup do objektu A je možný z podloubí od stanice metra B, Karlovo náměstí. Není bezbariérový. Je tvořen třemi stupni o celkové výšce 460 mm, které klesají směrem k dvoukřídlým, proskleným dveřím, ovládaným automaticky. Celková šířka dveří je 1397 mm. Dveře nejsou opatřeny kontrastními pruhy značek 1

2 a zasklení není chráněno proti mechanickému poškození. Výška zvonku je 1535 mm. Výška čtečky karet je 1577 mm. Mezi dveřmi a stupni je omezený manipulační prostor. Schody nejsou kontrastně vyznačeny. B: Hlavní přístup do objektu B je z objektu A na úrovni vstupního podlaží novým betonovým spojovacím krčkem a dále přes nové prosklené atrium. Tento přístup je bezbariérový. Krček má vnitřní světlou šířku 1500 mm. Při ústí do atria jsou osazeny dvoukřídlé, prosklené dveře, mechanicky otevíravé směrem k objektu A. Během výuky bývají otevřená obě křídla. Celková šířka dveří (obě křídla) je 1268 mm. Dveře nejsou opatřeny kontrastními pruhy značek a zasklení není chráněno proti mechanickému poškození. Dveře jsou opatřeny z vnitřní strany vodorovným madlem ve výšce 920 mm. Před dveřmi je dostatečný manipulační prostor. Následuje nové prosklené atrium, ve kterém se, v zadní části po levé straně, nachází neoznačená rampa s mezipodestou (šířka 2090 mm, délky 5600 a 5000 mm, délka mezipodesty 1800 mm, sklon 8% a 7%; povrch leštěná kamenná dlažba). Rampu lemuje z jedné strany betonová polostěna bez madla. Z druhé strany rampy, na stěně, jsou nainstalována dva madla ve výškách 600 a 900 mm. Nad/pod rampou je dostatečný manipulační prostor. Pod rampou nalevo následuje chodba skrz objektem B, která ústí do hlavního dvora areálu. Tento vstup do objektu B z hlavního dvora areálu ČVUT (tj. průchod od objektu A a přes atrium s rampou) není zcela bezbariérový. Je tvořen dvěma dvoukřídlými, částečně prosklenými dveřmi. Vnější dveře se otevírají mechanicky směrem ven. Šířka jednoho křídla je 800 mm. Vnitřní dveře se otevírají mechanicky směrem dovnitř. Šířka jednoho křídla je 700 mm. Manipulační prostor mezi těmito dveřmi má šířku 2660 mm a hloubku 850 mm. Povrch podlahy mezi dveřmi stoupá směrem ven do dvora (sklon 14%); dveře mají prahy cca mm; mezi dveřmi jsou během zimního období položeny rohože, takže průjezd mezi dveřmi může být obtížnější. Zvonek ani čtečka karet zde nejsou. Manipulační prostor mezi dveřmi je omezený. Povrch hlavního dvora je nerovný (kamenná dlažba). Druhý vstup do objektu B z hlavního dvora areálu ČVUT je bezbariérový. Je tvořen dvoukřídlými, částečně prosklenými dveřmi. Šířka jednoho křídla je 914 mm. Výška kliky je 950 mm. Čtečka karet ani zvonek zde není. (Tento vstup ústí do chodby, kterou je možné projít ke vstupu do objektu z ulice Resslova.) Tímto vstupem je přístupná pouze menší část místností v 1. NP objektu B. Dále je třeba použít schodiště do vyšších podlaží objektu B a A nebo je možné použít obtížně přístupnou rampu do 1. PP objektu A. Vstup do objektu B z ulice Resslova není používán. C: Objekt C je přízemní objekt, který se nachází v hlavním dvoře areálu ČVUT. Hlavní vstup do prostorů FS v objektu C není bezbariérový. Před vstupními dveřmi se nachází schodiště (6 stupňů výšky 160 mm) a podesta hloubky 1000 mm (omezený manipulační prostor před dveřmi). Vstupní dveře šířky 895 mm jsou jednokřídlé, mechanicky otevíravé směrem ven. Výška kliky je 1080 mm. Výška zvonku 1550 mm. Před schodištěm je osazen betonový panel stoupající od chodníku směrem ke schodišti (sklon nezměřen). Ostatní vstupy do objektu C nejsou bezbariérové. Před každými dalšími vstupními dveřmi je jeden stupeň výšky cca 100 mm. D: Hlavní vstup do objektu D je z hlavního dvora areálu ČVUT vedle kostela sv. Cyrila a Metoděje. Vstupní dveře jsou jednokřídlé, dřevěné, mechanicky otevíravé směrem ven. Šířka křídla je 993 mm. Výška kliky je 1220 mm. Výška čtečky karet před vstupem je 1180 mm. Výška zvonku je 1395 mm. Před vstupem je práh vysoký 50 mm. F: Vstupní dveře k laboratořím FS jsou jednokřídlé, plné, otevíravé mechanicky směrem ven. Šířka křídla je 960 mm. Před vstupem je nerovný povrch komunikace. Žádný ze vstupů není akusticky ani hlasově definován. INTERIÉR A: Interiér objektu je částečně bezbariérově přístupný. Za vstupními dveřmi se nachází prostorná vstupní hala s novou vestavěnou vrátnicí po pravé straně (výška parapetu mm, hloubka pultu 210 mm; bez možnosti indukčního poslechu; omezené osvětlení) a s turnikety naproti vstupu (3 x jednokřídlá branka šířky 972 mm; otevření na požádání na vrátnici). Přístup do ostatních podlaží (tj. přístup k výtahu): za turnikety následuje monumentální pětiramenné schodiště. Za tímto schodištěm a dále za dvoukřídlými, částečně prosklenými dveřmi, mechanicky otevíravými směrem dovnitř, se v chodbě po levé straně nachází další dvoukřídlé, dřevěné dveře, mechanicky otevíravé směrem ven. Bezprostředně za těmito dveřmi následuje rampa do suterénu (1. PP) objektu A. Existence 2

3 rampy není nijak vyznačena. Šířka jednoho křídla dveří je 653 mm. Dveře jsou opatřeny z vnější strany otočnou klikou ve výšce 1022 mm a z vnitřní strany jsou opatřeny vodorovnými madly ve výšce 900 mm. Mezi těmito dveřmi a rampou je krátký vodorovný úsek proměnlivé hloubky mm. Rampa má šířku 2435 mm; délka a sklon vzhledem k čtvrtkruhovému půdorysu nejsou změřeny. Rampa nemá mezipodestu - klesá bez přerušení po celé výšce podlaží. Z vnitřní strany rampy jsou na stěně osazeny dvě madla ve výškách 240 a 900 mm. Z vnější strany rampy madla chybí a ve stěně jsou osazena dvě okna, z nichž jedno má nízký parapet výšky mm, nechráněný proti sjetí vozíku. Rampa ústí do chodby v suterénu v blízkosti výtahu, který obsluhuje ostatní podlaží objektu A. Šířka jednoho křídla vnitřních dvoukřídlých dveří je mm. Šířka jednokřídlých dveří je 800 mm. Schodiště v objektu nejsou vždy dostatečně vizuálně rozeznatelná od okolí. Nástupní a výstupní schodišťové stupně nejsou kontrastně označeny. V některých případech chybí dostatečný manipulační prostor okolo schodiště. Povrch podlah na chodbách je linoleum a kamenná dlažba. Na schodištích jsou kamenné stupně. B: Bezbariérově přístupné je pouze vstupní podlaží. V objektu není k dispozici výtah do ostatních podlaží. Šířka jednoho křídla vnitřních dvoukřídlých dveří je mm. Šířka jednokřídlých dveří je 800 mm. Schodiště v objektu nejsou vždy dostatečně vizuálně rozeznatelná od okolí. Nástupní a výstupní schodišťové stupně nejsou kontrastně označeny. V některých případech chybí dostatečný manipulační prostor okolo schodiště. Povrch podlah na chodbách je linoleum a kamenná dlažba. Na schodištích jsou kamenné stupně. C: Interiér objektu není bezbariérově přístupný, protože objekt postrádá bezbariérový vstup. Objekt je jednoduchý trojtrakt. Šířka střední chodby je 1700 mm. Šířka jednokřídlých dveří je 800 mm. D: Bezbariérově přístupné je pouze vstupní podlaží. V objektu není k dispozici výtah do ostatních podlaží. Šířka jednoho křídla vnitřních dvoukřídlých dveří do kanceláří a do konzultačních místností je 566 mm. Historické dubové schodiště v objektu není dostatečně vizuálně rozeznatelné od okolí. Povrch podlah na chodbách je linoleum a kamenná dlažba. Schodišťové stupně jsou dřevěné. F: Interiéry objektu, patřící FS, nejsou bezbariérově přístupné. Šířka vnitřních jednokřídlých dveří je 800 mm. Schodiště v objektu nejsou vždy dostatečně vizuálně rozeznatelná od okolí. Čtečky karet na chodbách jsou ve výšce 1380 mm. Povrch podlah na chodbách je linoleum a keramická dlažba. Na schodištích jsou kamenné stupně a linoleum. VÝTAHY A: K dispozici je jeden výtah, obsluhující všechna podlaží objektu. Rozměry kabiny: šířka 1100 mm, hloubka 1400 mm. Dveře šířky 900 mm jsou automaticky ovládané. Přivolávací tlačítko zvenku výtahu je ve výšce 1106 mm. Ovládací tlačítka uvnitř výtahu jsou ve výšce mm. Výtah je vybaven sedátkem (mimo dosah tlačítek), optickou a akustickou signalizací a hmatovým značením. Není vybaven hlasovou signalizací ani možností indukčního poslechu. Před výtahem je dostatečný manipulační prostor. B, C, D, F: K dispozici není žádný výtah. HYGIENICKÉ ZÁZEMÍ A, B, C, D, F: K dispozici není žádná bezbariérová toaleta. PARKING V hlavním dvoře areálu ČVUT není vyhrazené parkovací stání. Parkování je možné po předchozí domluvě v hlavním dvoře areálu s vjezdem z ulice Na Zderaze mezi objekty D a G. 3

4 Popis přístupových tras s mapkami: PŘÍSTUPY DO OBJEKTU Z RŮZNÝCH SMĚRŮ Přístup do areálu ČVUT na Karlově náměstí je možný několika způsoby: Metrem na stanici Karlovo náměstí, jehož jeden výstup ústí přímo u bočního vstupu do budovy A. Tento vstup není bezbariérový. Tramvají na zastávku Karlovo náměstí a potom cca 2 minuty pěšky. Autobusem č. 176, 291 na zastávku Karlovo náměstí a potom cca 2 minuty pěšky. Protože stanice metra Karlovo náměstí není bezbariérově přístupná, osobám se sníženou pohyblivostí doporučujeme využít nízkopodlažní tramvajové soupravy nebo nízkopodlažní autobusy č. 176 a 291 na zastávku Karlovo náměstí. POPIS DOPORUČENÉ CESTY PRO OSOBY NA VOZÍKU od zastávky tramvaje Karlovo náměstí (ze směru Štěpánská, I. P. Pavlova) Nízkopodlažní tramvajové soupravy zastavují přímo na chodníku Karlova náměstí. Od zastávky pokračujte ve stejném směru jako tramvaj. Objeďte vstup do stanice metra Karlovo náměstí. Mírně zatočte vpravo. Po pár metrech jízdy se po levé straně nachází bezbariérový přechod přes silnici. Přejeďte, pak na chodníku zatočte doleva a po asi 20 metrech jízdy se již nachází hlavní vstup do objektu A, resp. do celého areálu ČVUT na Karlově náměstí. Zvonek ani čtečka karet u vstupních dveří nejsou k dispozici. Příchod je třeba předem domluvit na vrátnici nebo je třeba mít s sebou doprovod kvůli otevření vstupních dveří, které jdou obtížněji otevřít (vodorovné madlo ve výšce 1374 mm). Odkaz na webové stránky pražského dopravního podniku a informace o aktuálním stavu bezbariérových zařízení MHD: Zakreslené přístupové trasy 4

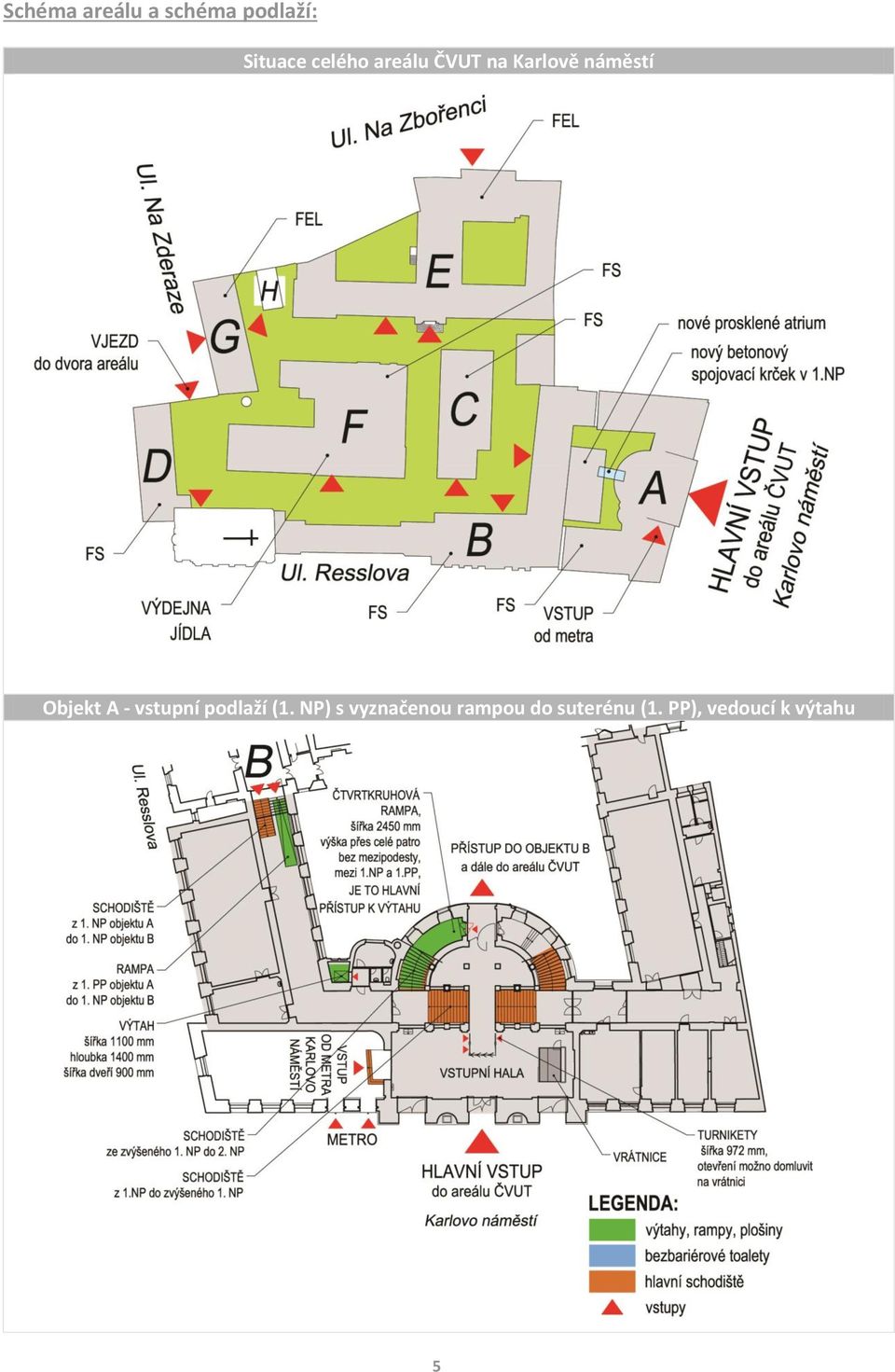

5 Schéma areálu a schéma podlaží: Situace celého areálu ČVUT na Karlově náměstí Objekt A - vstupní podlaží (1. NP) s vyznačenou rampou do suterénu (1. PP), vedoucí k výtahu 5

6 Schéma podlaží: Detail betonového krčku a proskleného atria s rampou mezi objekty A a B Objekt B - vstupní podlaží 6

7 Fotogalerie objekt A: Hlavní vstup z Karlova náměstí Hlavní vstupní dveře Boční vstup od stanice metra Karlovo nám. Vstupní hala - vrátnice Vstupní hala turnikety s brankami Rampa mezi 1. PP a 1. NP Výtah - exteriér Výtah detail tlačítek 7

8 Fotogalerie atrium se spojovacím krčkem, objekt B, objekt C: Nový betonový spojovací krček mezi A a B Nové prosklené atrium mezi A a B Rampa v atriu Objekt B - vstup z hlavního dvora Objekt B schodiště mezi 1. NP a 2. NP Objekt B - chodba ve 2. NP Objekt C - vstupní fasáda, vstupní dveře Objekt C - vnitřní chodba 8

9 Fotogalerie vjezd do dvora, objekt D, objekt F: Vjezd do hlavního dvora mezi objekty D a G Objekt D - hlavní vstup Objekt D dubové schodiště Objekt D konzultační místnost Objekt F přístup k laboratořím Objekt F schodiště k laboratořím Foto: archiv V. BEŠŤÁKOVÉ a J. ZEZULOVÉ Mapové podklady: *Kategorizace přístupnosti dle uživatelské metodiky: Pražská organizace vozíčkářů, o. s. ( Praha
