1 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA ARCHITEKTURY ÚSTAV NAVRHOVÁNÍ II. FACULTY OF ARCHITECTURE DEPARTMENT OF DESIGN II. LABORARTORY BRNO LABORARTORY BRNO BAKALÁŘSKÁ PRÁCE BACHELOR'S THESIS AUTOR PRÁCE AUTHOR VEDOUCÍ PRÁCE SUPERVISOR HANA ZATLOUKALOVÁ Ing. arch. JAN SOCHOR BRNO 2013

FACULTY OF ARCHITECTURE DEPARTMENT OF DESIGN II.

2 Vysoké učení technické v Brně Fakulta architektury Poříčí 273/5, Brno 39 Zadání bakalářské práce Číslo bakalářské práce: FA-BAK0098/2012 Akademický rok: 2012/2013 Ústav: Ústav navrhování II. Student(ka): Zatloukalová Hana Studijní program: Architektura a urbanismus (B3501) Studijní obor: Architektura (3501R002) Vedoucí bakalářské práce: Ing. arch. Jan Sochor Konzultanti bakalářské práce: Název bakalářské práce: LABORARTORY BRNO Zadání bakalářské práce: Předmětem bakalářské práce bude urbanistický a architektonický návrh zastavění východního nároží křižovatky ulice Koliště a Milady Horákové.

Student(ka): Zatloukalová Hana Studijní program: Architektura a urbanismus (B3501) Studijní obor: Architektura (3501R002) Vedoucí bakalářské práce:

3 Rozsah grafických prací: situace 1:1 000 půdorysy, řezy, pohledy 1:200 konstrukční řešení a schéma nosné konstrukce schéma uplatnění principů TUR perspektivy jeden předepsaný zákres, min.jedna další exteriérová dle volby autora model 1:200 textová část: průvodní zpráva, tabulka bilancí Seznam odborné literatury: Ernst Neufert : Navrhování staveb Reinberg, G.W.: Okologische Architektur: Entwurf - Planung - Ausfuhrung/Ecologicla Architeture: Design - Planning - Realization, Springer Wien New York, 2008, ISBN: Související normy a předpisy Termín zadání bakalářské práce: Termín odevzdání bakalářské práce: Bakalářská práce se odevzdává v rozsahu stanoveném vedoucím práce; současně se odevzdává 1 výstavní panel formátu B1 a bakalářská práce v elektronické podobě Zatloukalová Hana Ing. arch. Jan Sochor Ing. Vítězslav Nový Student(ka) Vedoucí práce Vedoucí ústavu V Brně, dne doc. Ing. Josef Chybík, CSc. Děkan fakulty

: Okologische Architektur: Entwurf - Planung - Ausfuhrung/Ecologicla Architeture: Design - Planning - Realization, Springer Wien New York, 2008, ISBN: 978-3-211-32770-8 Související normy a předpisy

4 FAKULTA ARCHITEKTURY VUT V BRNĚ laborartory Brno BAKALÁŘSKÁ PRÁCE 2012/2013

5 Urbanistické souvislosti Zadaná parcela leží severně od centra města Brna na nároží ulice Milady Horákové a okružní třídy Koliště. Toto území se v minulosti nacházelo bezprostředně za hradebním okruhem, na jehož místě se dnes rozprostírá park. Zajímavým urbanistickým prvkem je vyústění tř. Kpt. Jaroše do severní části řešené parcely. Tato kdysi promenádní třída je zelenou spojnicí největšího brněnského parku Lužánky s centrem města. Její potenciál však není plně využíván. Dopravní dostupnost je zajištěna jak městskou hromadnou, tak automobilovou dopravou. Zásadním podnětem pro urbanistické řešení byla přítomnost rušné třídy Koliště s pravým odbočením do rovněž dopravně vytížené ul. Milady Horákové, které společně přetínají jinak souvislé spojení dvou velkých městských parků. Toto přerušení je neměnné, nicméně z řešené parcely můžeme oběma směry vyhlížet. Architektonický výraz Na parcelu jsem umístila masivní kompaktní hmotu vyjadřující definitivní prostorové odloučení obou parků. Tato hmota půdorysně ctí uliční fronty obou ulic, je jen mírně zaoblena dopravním tokem pravého odbočení z tř. Koliště. Do této hmoty jsem následně vyřízla typické výhledy směrem k oběma parkům a centru města s jeho dominantami. V odebírání hmoty jsem pokračovala ve směru příchodu návštěvníků, čímž vznikl hlavní vchod v oblině fasády s navazujícím výřezem směrem do vnitrobloku. Poslední výřez ústí do ul. Milady Horákové, kde zachováním uliční fronty chodník dosahuje více než dvojnásobné šířky oproti tomu na tř. Koliště. Jako stavba zasvěcená umění a chránící své éterické mikroklima je funkčně orientována do svého těžiště, kam se sbíhají všechny cesty a odkud vycházejí typické výhledy. Tento ústřední prostor je vyjádřen prosvětlenou schodišťovou halou převýšenou přes všechna nadzemní podlaží. Celek tak stojí na pomezí mezi galerií, ateliéry a kulturním domem a dává tak vzniknout vazbám a dílům, která vytváří nové souvislosti a oslovují širší veřejnost. Nové cesty plodí nové cíle, nové pokusy plodí nové objevy. O tom je laborartory.

Jaroše do severní části řešené parcely. Tato kdysi promenádní třída je zelenou spojnicí největšího brněnského parku Lužánky s centrem města. Její potenciál však není plně využíván.

6 Dispoziční řešení objektu Navrhovaný objekt je pětipodlažní se čtyřmi nadzemními a jedním podzemním podlažím. Funkční využití objektu je především výstavní a edukační, doplňkové provozy tvoří v 1NP designový obchod spojený s kavárnou, v 2NP přednáškový sál, v 3NP učebna/dílna a v posledním 4NP ateliéry pro rezidentní program, tj. krátkodobé ubytování umělců spojené s workshopy, výstavami atd.. Zvlášť je oddělen provoz výtvarných potřeb v 1NP. Podzemní podlaží je určeno pro parkování, technické zázemí a depozitáře. Obsluha je zajištěna autovýtahem. Dle požadavků je kapacita navržena na 21 parkovacích míst včetně 2 míst pro imobilní. Všemi podlažími procházejí dvě úniková schodiště a nákladní a osobní výtah. Konstrukční řešení Nosná konstrukce odkazuje na koncept masivní kompaktní hmoty vyjádřené monolitickým železobetonovým stěnovým systém. Vnitřní uspořádání stěn rámuje výhledy z budovy tak, že vždy stěna ve vyšším podlaží přetíná stěnu v podlaží nižším. Celý systém je tak dostatečně staticky tuhý. Předsazená fasáda je rovněž monolitická železobetonová provázaná výztuží s nosnou konstrukcí. V místě výstavních prostor je fasáda opatřena perforací, která vpustí do oken jen část světelných paprsků. Světlo se dále rozptýlí v okenním meziprostoru a přes mléčné sklo vstoupí do interiéru. Ateliery ve 4NP jsou osvětleny střešními světlíky se skleněnými stínícími prvky. Rovněž schodišťová hala je osvětlena střešním světlíkem s vnitřními prvky pro rozptyl světla. Energeticky úsporné řešení návrhu Objekt využívá tepelných zisků prostor orientovaných do tř. Koliště a schodišťové haly se světlíkem, která je v případě potřeby odvětrávaná klapkami. Hlavním zdrojem tepla je výměníková stanice v suterénu napojená na blízký parovod. Dešťové vody jsou částečně zasakovány na pozemku a částečně svedeny do nádrže v 1PP. Po nezbytné úpravě je možné používat vodu v budově jako užitkovou.

rezidentní program, tj. krátkodobé ubytování umělců spojené s workshopy, výstavami atd.. Zvlášť je oddělen provoz výtvarných potřeb v 1NP.

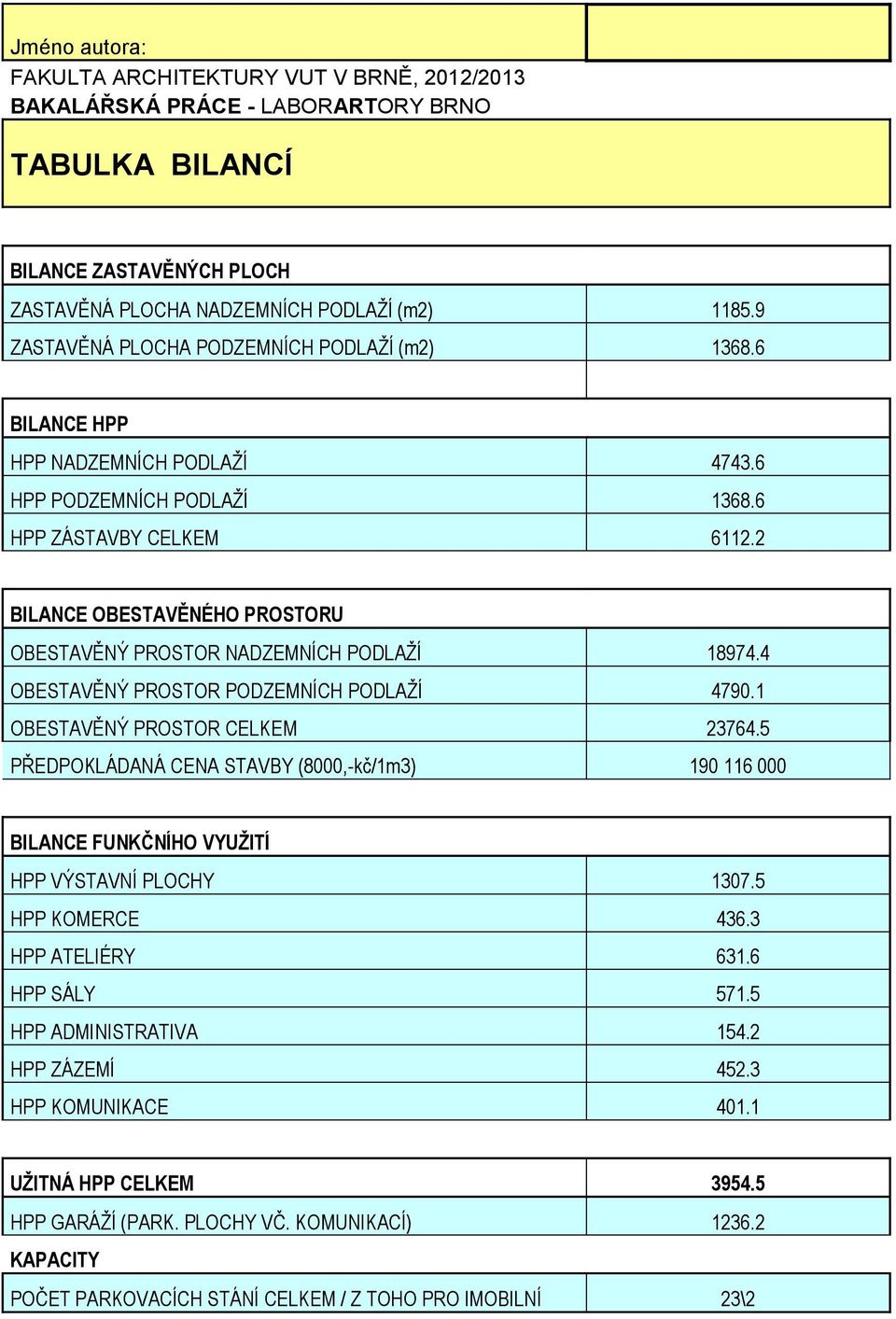

7 Jméno autora: FAKULTA ARCHITEKTURY VUT V BRNĚ, 2012/2013 BAKALÁŘSKÁ PRÁCE - LABORARTORY BRNO TABULKA BILANCÍ BILANCE ZASTAVĚNÝCH PLOCH ZASTAVĚNÁ PLOCHA NADZEMNÍCH PODLAŽÍ (m2) ZASTAVĚNÁ PLOCHA PODZEMNÍCH PODLAŽÍ (m2) BILANCE HPP HPP NADZEMNÍCH PODLAŽÍ HPP PODZEMNÍCH PODLAŽÍ HPP ZÁSTAVBY CELKEM BILANCE OBESTAVĚNÉHO PROSTORU OBESTAVĚNÝ PROSTOR NADZEMNÍCH PODLAŽÍ OBESTAVĚNÝ PROSTOR PODZEMNÍCH PODLAŽÍ OBESTAVĚNÝ PROSTOR CELKEM PŘEDPOKLÁDANÁ CENA STAVBY (8000,-kč/1m3) BILANCE FUNKČNÍHO VYUŽITÍ HPP VÝSTAVNÍ PLOCHY HPP KOMERCE HPP ATELIÉRY HPP SÁLY HPP ADMINISTRATIVA HPP ZÁZEMÍ HPP KOMUNIKACE UŽITNÁ HPP CELKEM HPP GARÁŽÍ (PARK. PLOCHY VČ. KOMUNIKACÍ) KAPACITY POČET PARKOVACÍCH STÁNÍ CELKEM / Z TOHO PRO IMOBILNÍ 23\2

2 BILANCE OBESTAVĚNÉHO PROSTORU OBESTAVĚNÝ PROSTOR NADZEMNÍCH PODLAŽÍ 18974.4 OBESTAVĚNÝ PROSTOR PODZEMNÍCH PODLAŽÍ 4790.1 OBESTAVĚNÝ PROSTOR CELKEM 23764.
