1 Objekt E částečně přístupný* / Objekt G nepřístupný* FAKULTA ELEKTROTECHNICKÁ (FEL) Karlovo náměstí objekty E, G Karlovo náměstí 13, Praha 3 - Nové Město Tel.: (telefonní ústředna ČVUT) Web: GPS: 50 4'34.468"N, 14 25'8.537"E SOUBOR JE VE FÁZI ZPRACOVÁNÍ. Hlavní budovou fakulty elektrotechnické je monoblok FEL v Dejvicích v ulici Technická, který sdílí spolu s fakultou strojní (FS). Další výukové prostory FEL se nachází v halových laboratořích, přímo navazujících na monoblok FEL/FS, dále v budově Rektorátu, Zikova 4, a na Karlově náměstí 13, Praha 2. Jednotlivé prostory jsou zdokumentovány v samostatných souborech. Areál ČVUT na Karlově náměstí se nachází v prostoru mezi ulicemi Karlovo náměstí, Resslova, Na Zderaze a Na Zbořenci. Skládá se ze sedmi základních objektů, označených písmeny A, B, C, D, E, F, G. Objekty A, B, C, D, F patří fakultě strojní. Objekty E, G patří fakultě elektrotechnické. V objektu F se nachází výdejna jídla. Hlavní přístup do celého areálu je přes objekt A z Karlova náměstí. Vjezd pro automobily do hlavního dvora areálu je z ulice Na Zderaze mezi objekty D a G a vjezd pro automobily k objektu E (FEL) je možný také z ulice Na Zbořenci. VSTUP Hlavní přístup do celého areálu ČVUT z Karlova náměstí vede přes vstupní podlaží budovy A, a dále novým betonovým spojovacím krčkem, novým proskleným atriem a přes vstupní podlaží budovy B. A: Hlavní vstup do objektu A je bezbariérový, jasně vizuálně rozeznatelný od okolí. Je tvořen dvěma dvoukřídlými dveřmi. Vnější vysoké, dřevěné, historické dveře jsou během výuky stále otevřené. Vnitřní nové prosklené dveře jsou mechanicky otevíravé směrem ven. Šířka jednoho křídla je 898 mm. Dveře jdou obtížně otevřít. Nejsou opatřeny kontrastními pruhy značek a zasklení není chráněno proti mechanickému poškození. Obě křídla dveří jsou z obou stran opatřeny vodorovnými madly ve výšce 1374 mm. Zvonek ani čtečka karet u vstupu nejsou. Před vstupem je dostatečný manipulační prostor. Boční vstup do objektu A z podloubí od stanice metra B, Karlovo náměstí není bezbariérový. Je tvořen třemi stupni o celkové výšce 460 mm, které klesají směrem k dvoukřídlým, proskleným dveřím, ovládaným automaticky. Celková šířka dveří je 1397 mm. Dveře nejsou opatřeny kontrastními pruhy značek a zasklení není chráněno proti mechanickému poškození. Výška zvonku je 1535 mm. Výška čtečky karet je 1577 mm. Mezi dveřmi a stupni je omezený manipulační prostor. Schody nejsou kontrastně vyznačeny. Za vstupními dveřmi se nachází prostorná vstupní hala s novou vestavěnou vrátnicí po pravé straně (výška parapetu mm, hloubka pultu 210 mm; bez možnosti indukčního poslechu; omezené osvětlení) a s turnikety naproti vstupu (3 x jednokřídlá branka šířky 972 mm; otevření na požádání na vrátnici). B: Hlavní přístup do objektu B je z objektu A na úrovni vstupního podlaží novým betonovým spojovacím 1

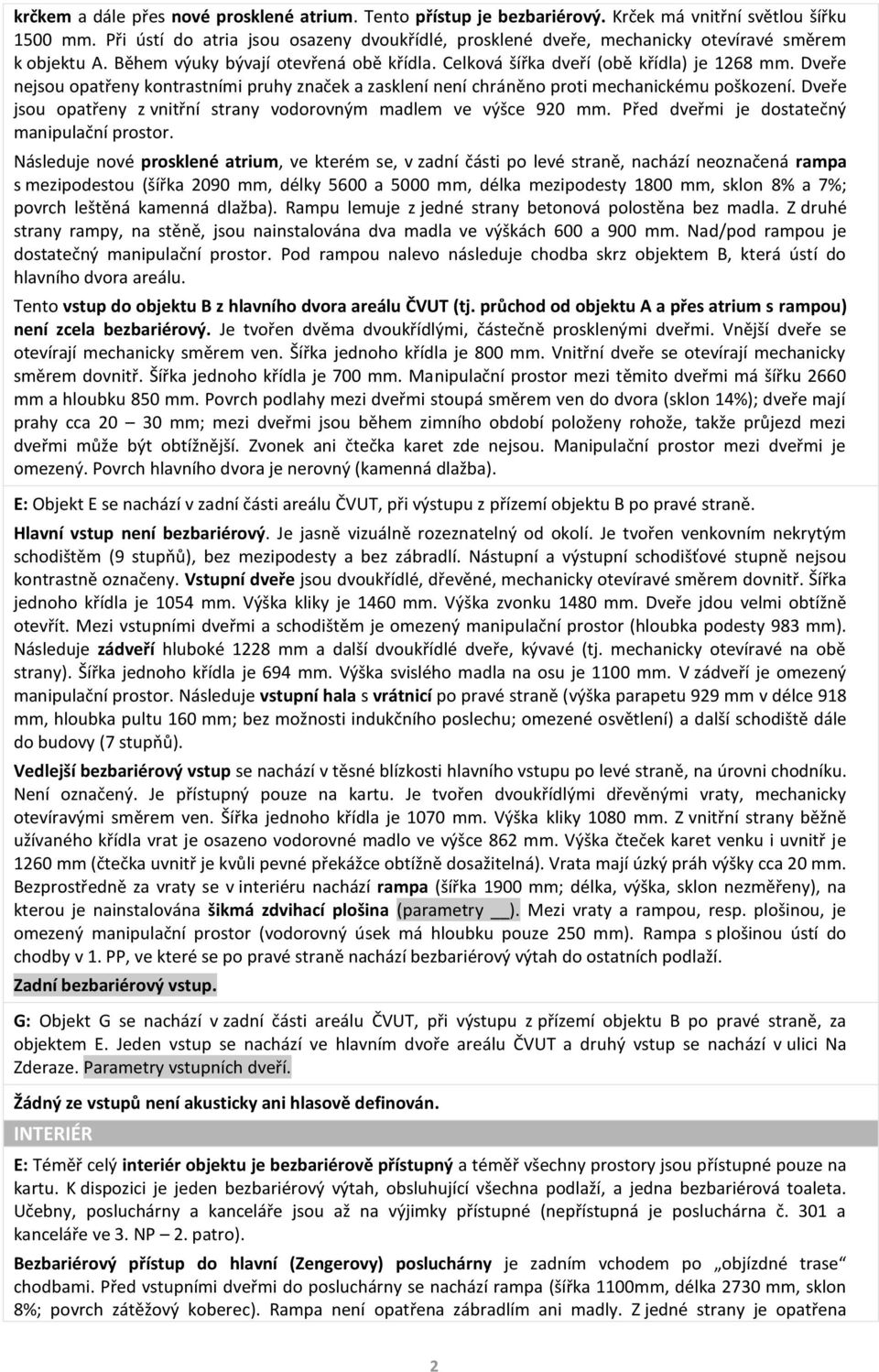

2 krčkem a dále přes nové prosklené atrium. Tento přístup je bezbariérový. Krček má vnitřní světlou šířku 1500 mm. Při ústí do atria jsou osazeny dvoukřídlé, prosklené dveře, mechanicky otevíravé směrem k objektu A. Během výuky bývají otevřená obě křídla. Celková šířka dveří (obě křídla) je 1268 mm. Dveře nejsou opatřeny kontrastními pruhy značek a zasklení není chráněno proti mechanickému poškození. Dveře jsou opatřeny z vnitřní strany vodorovným madlem ve výšce 920 mm. Před dveřmi je dostatečný manipulační prostor. Následuje nové prosklené atrium, ve kterém se, v zadní části po levé straně, nachází neoznačená rampa s mezipodestou (šířka 2090 mm, délky 5600 a 5000 mm, délka mezipodesty 1800 mm, sklon 8% a 7%; povrch leštěná kamenná dlažba). Rampu lemuje z jedné strany betonová polostěna bez madla. Z druhé strany rampy, na stěně, jsou nainstalována dva madla ve výškách 600 a 900 mm. Nad/pod rampou je dostatečný manipulační prostor. Pod rampou nalevo následuje chodba skrz objektem B, která ústí do hlavního dvora areálu. Tento vstup do objektu B z hlavního dvora areálu ČVUT (tj. průchod od objektu A a přes atrium s rampou) není zcela bezbariérový. Je tvořen dvěma dvoukřídlými, částečně prosklenými dveřmi. Vnější dveře se otevírají mechanicky směrem ven. Šířka jednoho křídla je 800 mm. Vnitřní dveře se otevírají mechanicky směrem dovnitř. Šířka jednoho křídla je 700 mm. Manipulační prostor mezi těmito dveřmi má šířku 2660 mm a hloubku 850 mm. Povrch podlahy mezi dveřmi stoupá směrem ven do dvora (sklon 14%); dveře mají prahy cca mm; mezi dveřmi jsou během zimního období položeny rohože, takže průjezd mezi dveřmi může být obtížnější. Zvonek ani čtečka karet zde nejsou. Manipulační prostor mezi dveřmi je omezený. Povrch hlavního dvora je nerovný (kamenná dlažba). E: Objekt E se nachází v zadní části areálu ČVUT, při výstupu z přízemí objektu B po pravé straně. Hlavní vstup není bezbariérový. Je jasně vizuálně rozeznatelný od okolí. Je tvořen venkovním nekrytým schodištěm (9 stupňů), bez mezipodesty a bez zábradlí. Nástupní a výstupní schodišťové stupně nejsou kontrastně označeny. Vstupní dveře jsou dvoukřídlé, dřevěné, mechanicky otevíravé směrem dovnitř. Šířka jednoho křídla je 1054 mm. Výška kliky je 1460 mm. Výška zvonku 1480 mm. Dveře jdou velmi obtížně otevřít. Mezi vstupními dveřmi a schodištěm je omezený manipulační prostor (hloubka podesty 983 mm). Následuje zádveří hluboké 1228 mm a další dvoukřídlé dveře, kývavé (tj. mechanicky otevíravé na obě strany). Šířka jednoho křídla je 694 mm. Výška svislého madla na osu je 1100 mm. V zádveří je omezený manipulační prostor. Následuje vstupní hala s vrátnicí po pravé straně (výška parapetu 929 mm v délce 918 mm, hloubka pultu 160 mm; bez možnosti indukčního poslechu; omezené osvětlení) a další schodiště dále do budovy (7 stupňů). Vedlejší bezbariérový vstup se nachází v těsné blízkosti hlavního vstupu po levé straně, na úrovni chodníku. Není označený. Je přístupný pouze na kartu. Je tvořen dvoukřídlými dřevěnými vraty, mechanicky otevíravými směrem ven. Šířka jednoho křídla je 1070 mm. Výška kliky 1080 mm. Z vnitřní strany běžně užívaného křídla vrat je osazeno vodorovné madlo ve výšce 862 mm. Výška čteček karet venku i uvnitř je 1260 mm (čtečka uvnitř je kvůli pevné překážce obtížně dosažitelná). Vrata mají úzký práh výšky cca 20 mm. Bezprostředně za vraty se v interiéru nachází rampa (šířka 1900 mm; délka, výška, sklon nezměřeny), na kterou je nainstalována šikmá zdvihací plošina (parametry ). Mezi vraty a rampou, resp. plošinou, je omezený manipulační prostor (vodorovný úsek má hloubku pouze 250 mm). Rampa s plošinou ústí do chodby v 1. PP, ve které se po pravé straně nachází bezbariérový výtah do ostatních podlaží. Zadní bezbariérový vstup. G: Objekt G se nachází v zadní části areálu ČVUT, při výstupu z přízemí objektu B po pravé straně, za objektem E. Jeden vstup se nachází ve hlavním dvoře areálu ČVUT a druhý vstup se nachází v ulici Na Zderaze. Parametry vstupních dveří. Žádný ze vstupů není akusticky ani hlasově definován. INTERIÉR E: Téměř celý interiér objektu je bezbariérově přístupný a téměř všechny prostory jsou přístupné pouze na kartu. K dispozici je jeden bezbariérový výtah, obsluhující všechna podlaží, a jedna bezbariérová toaleta. Učebny, posluchárny a kanceláře jsou až na výjimky přístupné (nepřístupná je posluchárna č. 301 a kanceláře ve 3. NP 2. patro). Bezbariérový přístup do hlavní (Zengerovy) posluchárny je zadním vchodem po objízdné trase chodbami. Před vstupními dveřmi do posluchárny se nachází rampa (šířka 1100mm, délka 2730 mm, sklon 8%; povrch zátěžový koberec). Rampa není opatřena zábradlím ani madly. Z jedné strany je opatřena 2

3 polostěnou proti sjetí vozíku výšky cca 500 mm. Manipulační prostor mezi rampou a dveřmi do posluchárny má hloubku 1236 mm. Šířka jednoho křídla vstupních dvoukřídlých dveří je 740 mm. Výška kliky je 1150 mm. Výška čtečky karet je 1377 mm (obtížně dosažitelná je umístěna nad schody). Osoby na vozíku mohou zaujmout místo v přední, nejspodnější části posluchárny v blízkosti přednášející osoby. Hlavní vstup do Zengerovy posluchárny je z opačné strany místnosti, než je bezbariérový vstup. Ke vstupním dveřím se stoupá po schodišti (10 stupňů; bez mezipodesty). Nástupní a výstupní schodišťové stupně jsou kontrastně označeny, plus jsou nasvíceny bodovým osvětlením ve stěnách. Madla po obou stranách schodiště jsou ve výšce 900 mm. Vstupní dveře do posluchárny jsou dvoukřídlé, mechanicky otevíravé směrem ven ke schodišti. Šířka jednoho křídla je 877mm, výška kliky je 1166 mm, výška čtečky karet zvenku je 1416 mm. Mezi vstupními dveřmi a schodištěm je omezený manipulační prostor (šířka 1950 mm, hloubka 1190 mm; prostor mezi zdí a nejvyšším schodem má hloubku 580 mm). Šířka jednoho křídla vnitřních dvoukřídlých dveří na chodbách je cca mm. Šířka jednokřídlých dveří je cca 800 mm. Schodiště v objektu jsou většinou historická, monumentální, dostatečně vizuálně rozeznatelná od okolí. Nástupní a výstupní schodišťové stupně jsou kontrastně označeny. Zábradlí jsou většinou historická. Čtečky karet a zvonky na chodbách jsou ve výšce cca mm. Povrch podlah na chodbách je linoleum, zátěžové koberce a keramická dlažba, na schodištích jsou kamenné stupně, v posluchárnách dřevěné podlahy. G: Přízemí přístupné? Interiéry objektu E jsou téměř všechny nepřístupné. Interiéry slouží jako kanceláře. V celém objektu je jedna konzultační místnost pro studenty. Je bezbariérově přístupná? VÝTAHY E: K dispozici jsou dva výtahy, obsluhující všechna podlaží objektu. Jeden výtah je starý, minimálních rozměrů. Druhý výtah je nový, prosklený, bezbariérový a bezbariérově přístupný ze suterénu. Je nově přistavěn do dvora, přístupný z chodby nalevo od hlavního vstupu do objektu. Rozměry kabiny starého výtahu: šířka 650 mm, hloubka 1010 mm. Dveře šířky 647 mm jsou mechanicky otevíravé směrem ven. Přivolávací tlačítko zvenku výtahu je ve výšce 1510 mm. Ovládací tlačítka uvnitř výtahu jsou ve výšce mm. Výtah není vybaven sklopným sedátkem, optickou, akustickou, hlasovou signalizací ani hmatovým značením. Není vybaven možností indukčního poslechu. Před výtahem je omezený manipulační prostor. Rozměry kabiny nového proskleného výtahu: šířka 1033 mm, hloubka 1400 mm. Dveře šířky 913 mm jsou automaticky ovládané. Přivolávací tlačítko zvenku výtahu je ve výšce 1130 mm. Ovládací tlačítka uvnitř výtahu jsou ve výšce mm. Čtečka karet je ve výšce 1270 mm (výtah funguje pouze na kartu). Výtah je vybaven sklopným sedátkem (v dosahu tlačítek), optickou, akustickou i hlasovou signalizací a hmatovým značením. Není vybaven možností indukčního poslechu. Před výtahem je dostatečný manipulační prostor. G: K dispozici není žádný výtah. HYGIENICKÉ ZÁZEMÍ E: k dispozici je jedna označená, volně přístupná, samostatná bezbariérová toaleta v 5. NP (tj. v podkroví) budovy. Rozměry kabiny: šířka 1370 mm (ale zmenšena o topení na šířku 1260 mm), hloubka 1583 mm. Dveře šířky 800 mm jsou mechanicky otevíravé směrem ven. Z vnější strany mají zvenku zajistitelný zámek. Z vnitřní strany postrádají vodorovné madlo. Klika je ve výšce 1060 mm. Záchodová mísa je přístupná z levé strany. Horní hranu má ve výšce 495 mm. Je opatřena z obou stran madly dlouhými 825 mm. Madlo u stěny je pevné, madlo v prostoru polohovatelné (obtížně se sklápí). Vedle umyvadla madlo chybí. V kabině je omezený manipulační prostor. Před dveřmi je dostatečný manipulační prostor. V kabině chybí háček na oděvy a nouzové signalizační zařízení. G: k dispozici je jedna bezbariérová toaleta v 1. NP. Rozměry kabiny: šířka 1370 mm (ale zmenšena o topení na 1260 mm), hloubka 1583 mm. Dveře šířky 800 mm jsou mechanicky otevíravé směrem ven. Z vnější strany mají zvenku zajistitelný zámek. Z vnitřní strany postrádají vodorovné madlo. Klika je ve výšce 1060 mm. Záchodová mísa je přístupná z levé strany. Horní hranu má ve výšce 495 mm. Je opatřena z obou stran madly dlouhými 825 mm. Madlo u stěny je pevné, madlo v prostoru polohovatelné (obtížně se sklápí). Vedle umyvadla madlo chybí. V kabině je omezený 3

4 manipulační prostor. Před dveřmi je dostatečný manipulační prostor. V kabině chybí háček na oděvy a nouzové signalizační zařízení. PARKING V hlavním dvoře areálu ČVUT není vyhrazené parkovací stání. Parkování je možné ve hlavním dvoře areálu s vjezdem z ulice Na Zderaze mezi objekty D a G. Dále je možný vjezd z ulice Na Zbořenci do zadního dvora náležícímu k objektu E. Odtud je bezbariérový vstup do objektu E na úrovni kterého podlaží? 4

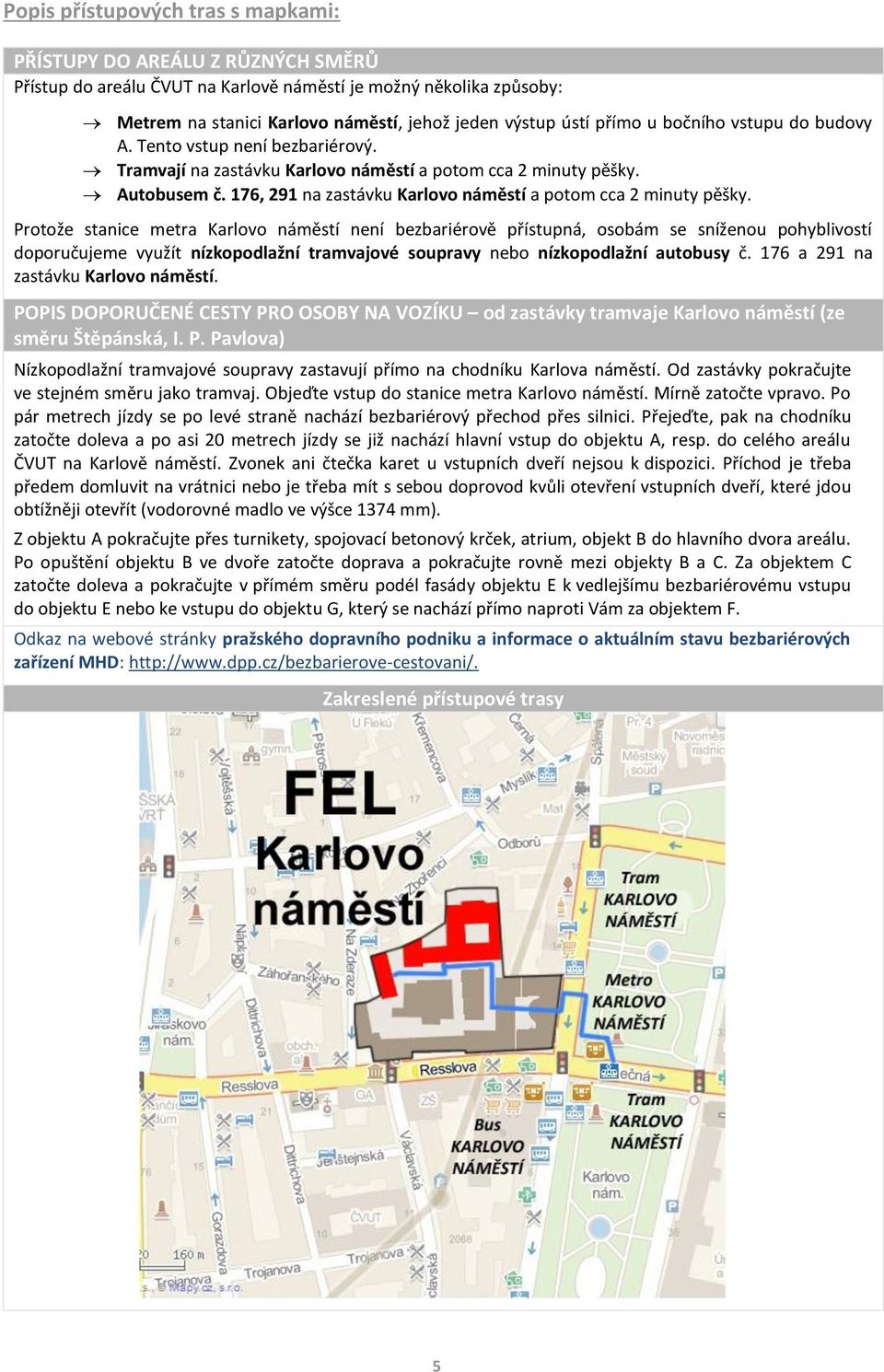

5 Popis přístupových tras s mapkami: PŘÍSTUPY DO AREÁLU Z RŮZNÝCH SMĚRŮ Přístup do areálu ČVUT na Karlově náměstí je možný několika způsoby: Metrem na stanici Karlovo náměstí, jehož jeden výstup ústí přímo u bočního vstupu do budovy A. Tento vstup není bezbariérový. Tramvají na zastávku Karlovo náměstí a potom cca 2 minuty pěšky. Autobusem č. 176, 291 na zastávku Karlovo náměstí a potom cca 2 minuty pěšky. Protože stanice metra Karlovo náměstí není bezbariérově přístupná, osobám se sníženou pohyblivostí doporučujeme využít nízkopodlažní tramvajové soupravy nebo nízkopodlažní autobusy č. 176 a 291 na zastávku Karlovo náměstí. POPIS DOPORUČENÉ CESTY PRO OSOBY NA VOZÍKU od zastávky tramvaje Karlovo náměstí (ze směru Štěpánská, I. P. Pavlova) Nízkopodlažní tramvajové soupravy zastavují přímo na chodníku Karlova náměstí. Od zastávky pokračujte ve stejném směru jako tramvaj. Objeďte vstup do stanice metra Karlovo náměstí. Mírně zatočte vpravo. Po pár metrech jízdy se po levé straně nachází bezbariérový přechod přes silnici. Přejeďte, pak na chodníku zatočte doleva a po asi 20 metrech jízdy se již nachází hlavní vstup do objektu A, resp. do celého areálu ČVUT na Karlově náměstí. Zvonek ani čtečka karet u vstupních dveří nejsou k dispozici. Příchod je třeba předem domluvit na vrátnici nebo je třeba mít s sebou doprovod kvůli otevření vstupních dveří, které jdou obtížněji otevřít (vodorovné madlo ve výšce 1374 mm). Z objektu A pokračujte přes turnikety, spojovací betonový krček, atrium, objekt B do hlavního dvora areálu. Po opuštění objektu B ve dvoře zatočte doprava a pokračujte rovně mezi objekty B a C. Za objektem C zatočte doleva a pokračujte v přímém směru podél fasády objektu E k vedlejšímu bezbariérovému vstupu do objektu E nebo ke vstupu do objektu G, který se nachází přímo naproti Vám za objektem F. Odkaz na webové stránky pražského dopravního podniku a informace o aktuálním stavu bezbariérových zařízení MHD: Zakreslené přístupové trasy 5

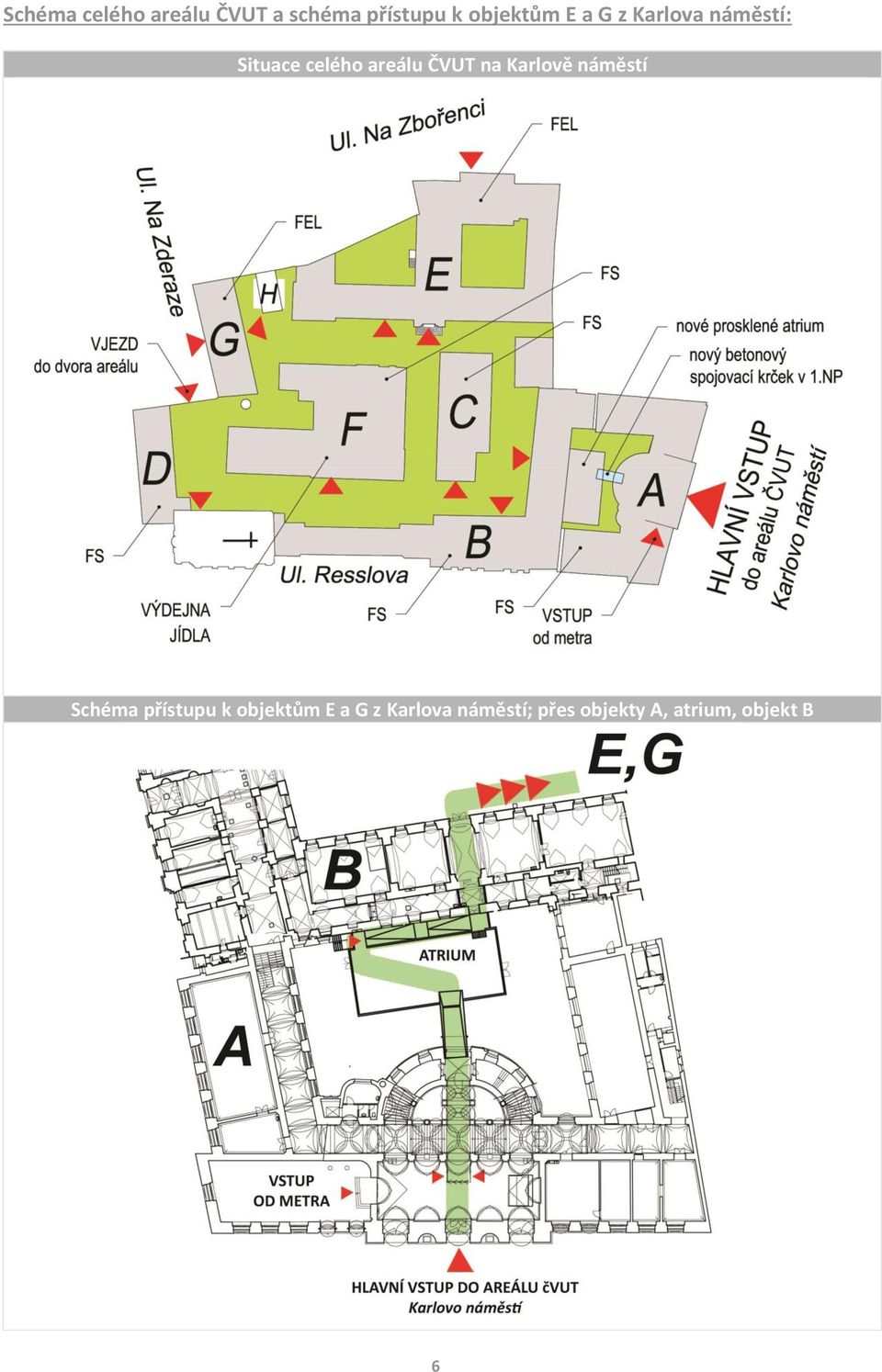

6 Schéma celého areálu ČVUT a schéma přístupu k objektům E a G z Karlova náměstí: Situace celého areálu ČVUT na Karlově náměstí Schéma přístupu k objektům E a G z Karlova náměstí; přes objekty A, atrium, objekt B 6

7 Schéma podlaží objekt E: 1. PP s vedlejším bezbariérovým vstupem 2. NP se Zengerovou posluchárnou 7

8 Schéma podlaží objekt G: Vstupní podlaží Běžné podlaží 8

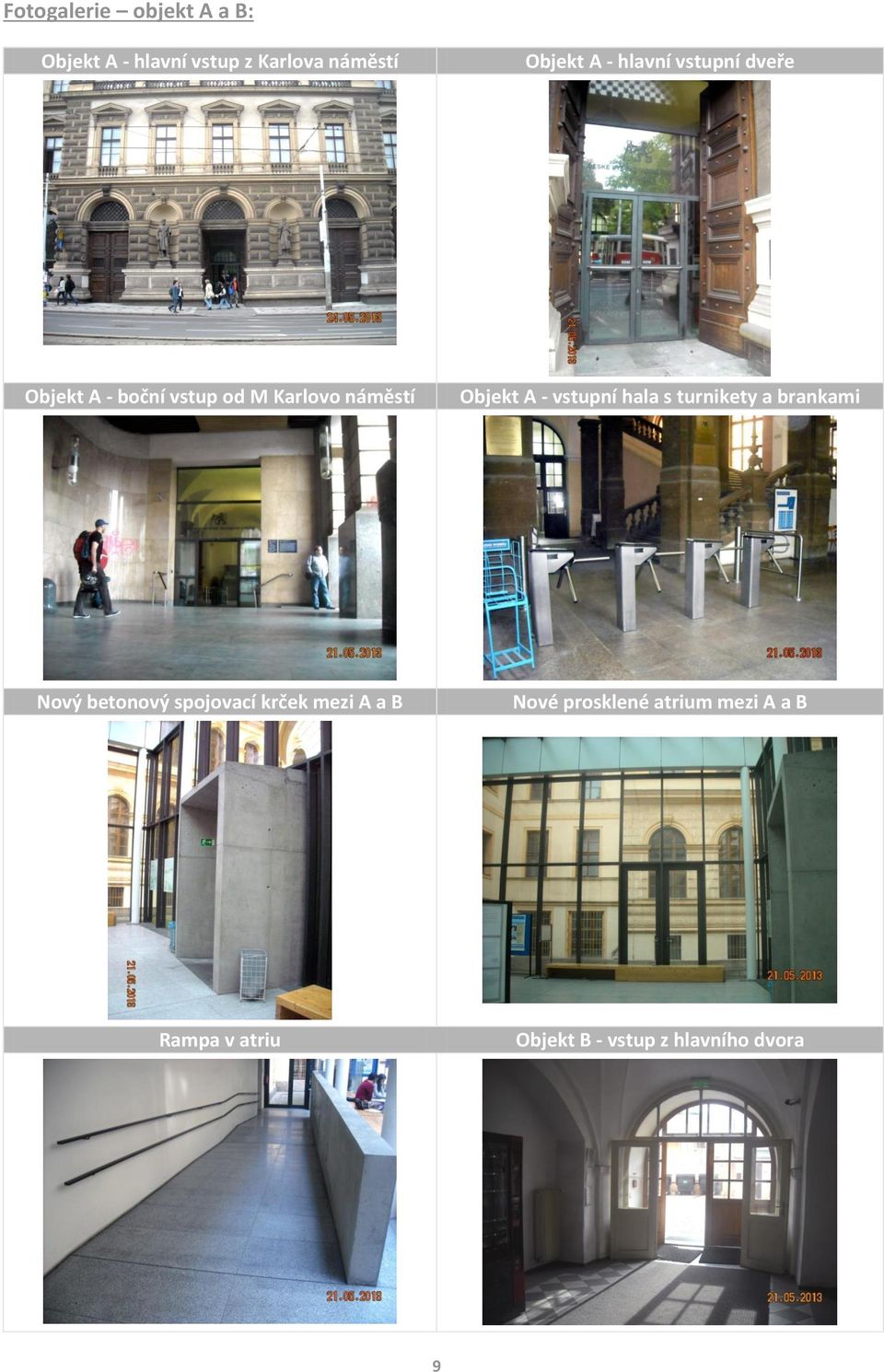

9 Fotogalerie objekt A a B: Objekt A - hlavní vstup z Karlova náměstí Objekt A - hlavní vstupní dveře Objekt A - boční vstup od M Karlovo náměstí Objekt A - vstupní hala s turnikety a brankami Nový betonový spojovací krček mezi A a B Nové prosklené atrium mezi A a B Rampa v atriu Objekt B - vstup z hlavního dvora 9

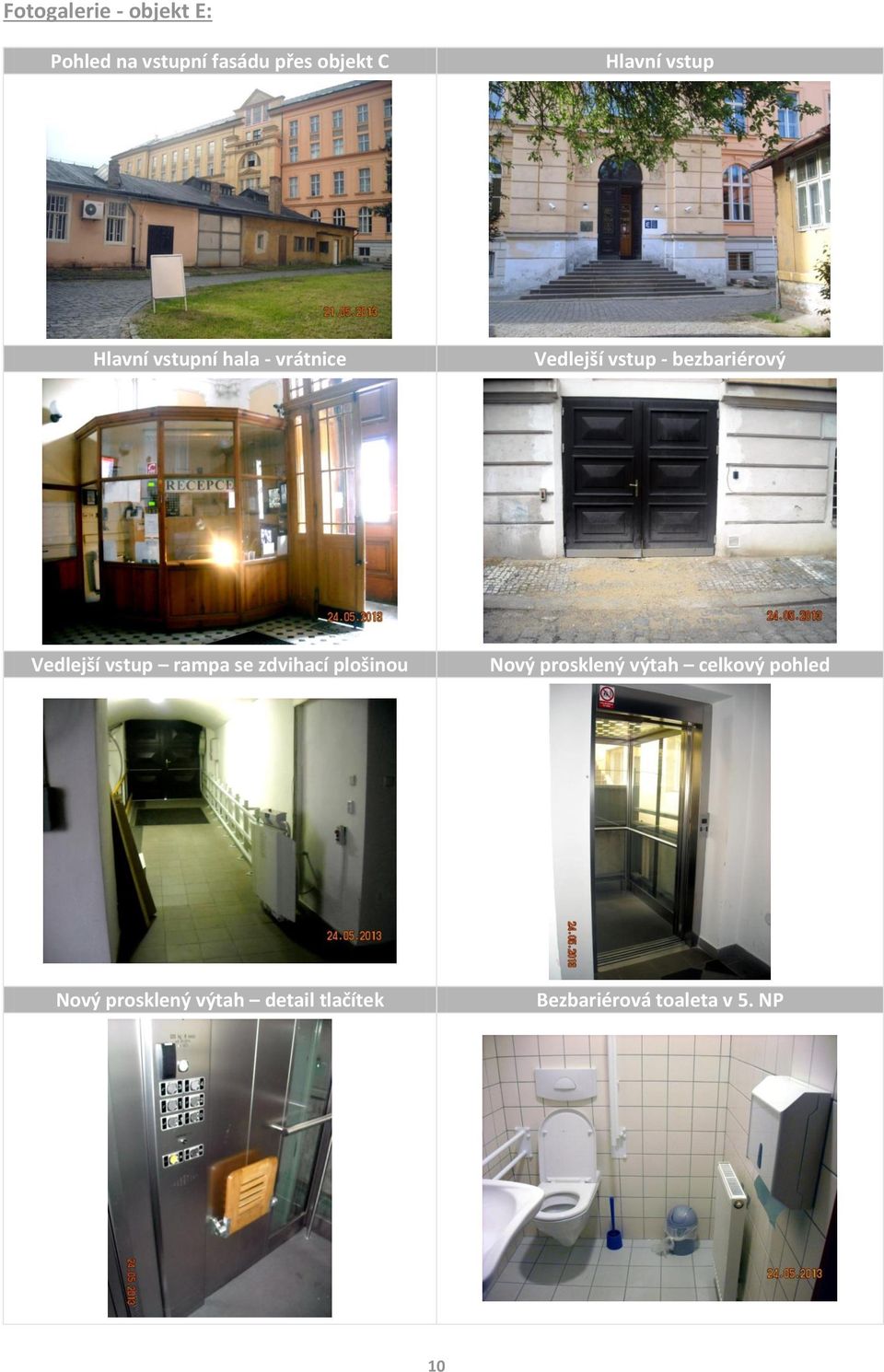

10 Fotogalerie - objekt E: Pohled na vstupní fasádu přes objekt C Hlavní vstup Hlavní vstupní hala - vrátnice Vedlejší vstup - bezbariérový Vedlejší vstup rampa se zdvihací plošinou Nový prosklený výtah celkový pohled Nový prosklený výtah detail tlačítek Bezbariérová toaleta v 5. NP 10

11 Fotogalerie - objekt G: Vstupní fasáda Fasáda směrem k objektu B Hlavní vstup Vnitřní chodba Foto: archiv V. BEŠŤÁKOVÉ a J. ZEZULOVÉ Mapové podklady: *Kategorizace přístupnosti dle uživatelské metodiky: Pražská organizace vozíčkářů, o. s. ( Praha
