1 Veřejné osvětlení v kostce

2

3 Proč rekonstruovat veřejné osvětlení Bezpečnost za to stojí Veřejné osvětlení patří mezi důležité služby obyvatelstvu. Osvětlení chodníků, ulic, silnic a veřejných prostranství má samozřejmě primárně za cíl poskytovat noční bezpečnost obyvatelům, řidičům a chodcům, kteří se v obci nebo městě pohybují. Kvalitní veřejné osvětlení nejenže významně snižuje nehodovost, ale slouží také k ochraně lidského zdraví a soukromého i veřejného majetku. Dobrá viditelnost je tedy klíčovým faktorem pro prevenci nehod a významně přispívá v boji proti kriminalitě. Veřejné osvětlení by mělo poskytovat nejen dostatečné množství světla, ale především jeho rovnoměrnost. Bohužel, ne zřídka se stává, že obce, ve snaze uspořit náklady za příkon elektrické energie, regulují veřejné osvětlení tím způsobem, že vypínají každý druhý světelný bod. Střídání úseků světla a tmy je ale jednou z nejnebezpečnějších situací, které mohou nastat. Lidské oko totiž není schopné přizpůsobovat se v rychlosti jedoucího vozu takovýmto změnám, a řidič tak snadno překážku nebo chodce přehlédne. Spokojenost obyvatel Veřejné osvětlení ovlivňuje nejenom bezpečnost a veřejný pořádek, ale přispívá také ke spokojenosti obyvatel a kvalitě života v obci. Díky vhodně zvoleným barvám světla pro jednotlivé aplikace, hladinám osvětlení i správnému směrování světla můžete skvěle podtrhnout atmosféru určitých míst města či obce tak, aby bylo světlo v souladu s okolní architekturou a s rytmem života daného místa. Tady je třeba říci, že k tomu vždy budete potřebovat profesionálního světelného technika a nejlépe jeho spolupráci s architekty, kteří už budou vědět, jak s nekonečnými možnostmi světla naložit. 2

4 Veřejné osvětlení vizitka obcí a měst Správně navržené veřejné osvětlení by tedy mělo být vhodným doplňkem noční i denní atmosféry obce. Ve správných rukách je veřejné osvětlení skvělým nástrojem pro vytvoření příjemného prostředí, ve kterém se obyvatelům dobře žije, cítí se bezpečně a turisté se díky němu rádi vrací. Správně řešené městské osvětlení to jsou kvalitně osvětlené ulice, zajímavě nasvícené budovy a zvýrazněné pamětihodnosti, a to vše při co nejnižších celkových nákladech osvětlovací soustavy. Z pohledu zákona Technickými normami v oblasti veřejného osvětlení rozumíme zejména normu ČSN EN Přestože mají technické normy ČSN jen doporučující povahu, z praktického důvodu je není vhodné opomíjet zejména proto, že: Nelze vyloučit, že nekvalitně provedené veřejné osvětlení nemůže mít oporu v zákoně o pozemních komunikacích, který stanoví povinnost odstranit závady ve sjízdnosti či schůdnosti komunikace, a přiznání náhrady škody, která v důsledku takovéto závady vznikla. Dané riziko lze zmírnit dodržováním požadavků technických norem. Dodržování norem ČSN může obci usnadnit pozici žalovaného v eventuálním soudním řízení, v jehož rámci by jí mohlo být vytýkáno nedodržení povinnosti obce předcházet škodám na životě a zdraví osob, majetku a životním prostředí. S ohledem na praxi stavebních úřadů může být postupování v souladu s normami ČSN podmínkou pro vyhovění žádosti ve stavebním řízení spojeném s výstavbou či údržbou veřejného osvětlení. Přestože by byl takový požadavek nesprávný, způsobené průtahy by mohly přinést nemalé časové i finanční komplikace. 3

5 Co by měl starosta vědět Sviťte jen tolik, kolik je třeba Pouze provedením světelného výpočtu zjistíme, zda svítíme jen tolik, kolik je potřeba, tedy ani méně, ani více. Pokud není návrh soustavy nebo výměna svítidel ověřena tímto výpočtem, může snadno dojít k situaci, kdy některé komunikace nebo jejich části jsou zbytečně přesvětleny, osvětleny nerovnoměrně, osvětleny nedostatečně nebo osvětleny nevhodnými svítidly. V žádném případě neexistuje univerzální řešení, proto je nutné nechat si projekt zpracovat odborníkem, který dokáže nejlépe posoudit, jakým způsobem konkrétní místo osvětlit a jakým typem svítidla. Sviťte jen tam, kde je třeba Aby byla rekonstrukce veřejného osvětlení skutečně efektivní, je třeba pečlivě vybrat vhodný typ svítidla a vhodný typ optiky, což zajistí, že světelný tok bude distribuován jen na požadované místo. Nevhodně zvolený typ svítidla či optiky způsobuje zbytečné navýšení výkonu svítidla, protože svítidlo, jednoduše řečeno, svítí tam, kam nemá. Klasickým příkladem jsou svítidla ve tvaru koule na místech, kde není potřeba osvětlovat okolní fasády či jiné architektonické prvky nebo plochy. Zvolte si trvanlivý materiál svítidla Na trhu se svítidly jsou nabízeny především dvě materiálové varianty svítidel, a to svítidla plastová a svítidla hliníková. Svítidla vyrobená z plastu, a to navíc často z plastu nekvalitního, mají oproti svítidlům vyrobeným z hliníku jen jedinou výhodu relativně nízkou pořizovací cenu. Nevýhod plastových svítidel je ale celá řada. Především se jedná o materiálovou nestálost, která se projevuje v deformaci svítidla, žloutnutí, ztrátě těsnosti a hromadění prachu, hmyzu a vody ve svítidle. Taková svítidla tedy vyžadují častou údržbu a neustálé neplánované investice. 4

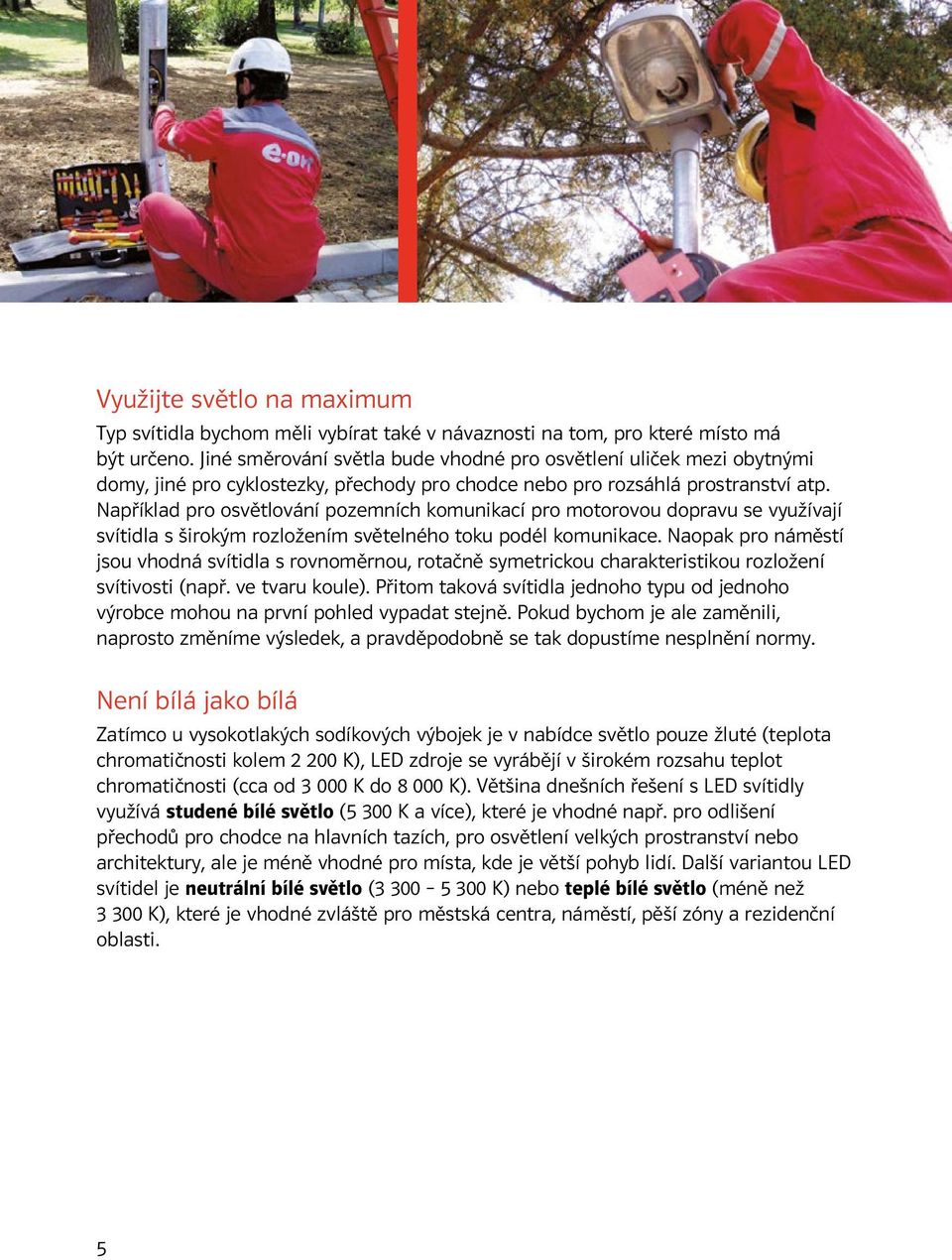

6 Využijte světlo na maximum Typ svítidla bychom měli vybírat také v návaznosti na tom, pro které místo má být určeno. Jiné směrování světla bude vhodné pro osvětlení uliček mezi obytnými domy, jiné pro cyklostezky, přechody pro chodce nebo pro rozsáhlá prostranství atp. Například pro osvětlování pozemních komunikací pro motorovou dopravu se využívají svítidla s širokým rozložením světelného toku podél komunikace. Naopak pro náměstí jsou vhodná svítidla s rovnoměrnou, rotačně symetrickou charakteristikou rozložení svítivosti (např. ve tvaru koule). Přitom taková svítidla jednoho typu od jednoho výrobce mohou na první pohled vypadat stejně. Pokud bychom je ale zaměnili, naprosto změníme výsledek, a pravděpodobně se tak dopustíme nesplnění normy. Není bílá jako bílá Zatímco u vysokotlakých sodíkových výbojek je v nabídce světlo pouze žluté (teplota chromatičnosti kolem K), LED zdroje se vyrábějí v širokém rozsahu teplot chromatičnosti (cca od K do K). Většina dnešních řešení s LED svítidly využívá studené bílé světlo (5 300 K a více), které je vhodné např. pro odlišení přechodů pro chodce na hlavních tazích, pro osvětlení velkých prostranství nebo architektury, ale je méně vhodné pro místa, kde je větší pohyb lidí. Další variantou LED svítidel je neutrální bílé světlo ( K) nebo teplé bílé světlo (méně než K), které je vhodné zvláště pro městská centra, náměstí, pěší zóny a rezidenční oblasti. 5

7 Jak vybrat kvalitního dodavatele Volbou kvalitního dodavatele můžete dosáhnout optimálních světelných podmínek při značné energetické úspoře. Zvažujete li rekonstrukci soustavy veřejného osvětlení, dodržujte tato základní doporučení: Zajímejte se, jak dlouho působí obchodník na trhu v oblasti VO Nechte si od obchodníka předložit reference, jeďte se na taková místa podívat a sami si udělejte úsudek o tom, zda je to ono, poptejte se místních na jejich zkušenosti. Chtějte znát výrobce svítidla Často obchodník zakoupí plastové výbojkové svítidlo renomovaného výrobce, odstrojí ho a namontuje do něj své LED diody. Takové svítidlo samozřejmě není kvalitní a nemohou být zaručeny jeho elektrické ani světelně technické parametry. Vyžadujte prohlášení o shodě (nesmí to být dokument patřící k původnímu výbojkovému svítidlu)! Pozor na zázračná LED řešení Dejte si pozor na obchodníky, kteří nabízejí LED svítidla s neuvěřitelně nízkým příkonem a přitom jsou vydávána za ekvivalentní k sodíkovým výbojkám s daleko vyšším příkonem. Toto není fyzikálně možné. Rozhodnete li se pro LED světelné zdroje, řádně vybírejte Zaměřte se především na použitý materiál, provedení optické části a možnosti jejího nastavení, účinnost chlazení, teplotu chromatičnosti, světelný tok, možnost regulace příkonu a na to, zda má svítidlo samočisticí tvar a membránu pro vyrovnání tlaku mezi vnitřním a vnějším prostředím. a to nejdůležitější nakonec Požadujte předložení světelně technického návrhu kvalifikovaným technikem Požadujte předložení fotometrických údajů svítidel tzv. eulumdat. Jen tak máte možnost zadat výpočet nezávislému technikovi. Eulumdata mají seriózní výrobci veřejně přístupná ve svých internetových prezentacích. 6

8 Pět kroků k rekonstrukci veřejného osvětlení Pasportizace VO Prvním krokem, kterým by mělo město či obec při rekonstrukci veřejného osvětlení vždy začít, je pasportizace veřejného osvětlení. Pasport VO je důležitý dokument, který podává ucelený přehled o současném stavu veřejného osvětlení (popis zařízení, spotřeba energie, způsob spínání, stav rozvaděčů atd.) a navíc slouží jako stěžejní technický podklad pro následnou obnovu a rekonstrukci VO. Proč mít pasport Pasport je prvním krokem ke snížení nákladů na provoz a údržbu VO. Informace v pasportu mohou odhalit fatální poruchy a přispět k bezpečnosti obyvatel. Pasport je podkladem pro zpracování světelně technického návrhu. Budete vědět, kolik svítidel a stožárů máte v majetku obce a jaké je jejich stáří a stav. Pasport je základním podkladem při žádosti o dotace z operačního Fondu životního prostředí. Pasport je vyžadován normou ČSN ed 2, podle které musí být ke každému elektrickému zařízení dodána dodavatelem odpovídající dokumentace elektronického zařízení. Pasport má oporu ve stavebním zákoně ( 154 Vlastník stavby nebo zařízení je povinen uchovávat dokumentaci skutečného provedení, rozhodnutí, souhlasy a jiné důležité doklady týkající se stavby nebo zřízení po celou dobu jejich existence.). 7

9 Generel VO V návaznosti na pasport se zpracovává generel veřejného osvětlení. Tento dokument je důležitým podkladem pro plánování rozvoje či modernizace veřejného osvětlení v daném městě či obci. Generel VO obsahuje především zatřídění stávajících i plánovaných komunikací do příslušných tříd osvětlení. Díky tomuto zatřídění jsou v generelu následně určeny světelně-technické požadavky pro danou komunikaci dle příslušných norem. Právě tato světelně-technická část generelu je podkladem pro stanovení konkrétních požadavků na veřejné osvětlení. Světelný výpočet je nutnost! Tento krok je v procesu rekonstrukce krokem bezmála klíčovým, přesto ho stále některé obce opomíjejí. Pomocí světelného výpočtu světelný technik zjistí, jaký je potřebný počet svítidel a jaké mají být rozteče, rozmístění a výška sloupů. Dále je světelným výpočtem zcela jednoznačně určen typ svítidla a jeho příkon. Na základě těchto údajů je vypočten příkon a předběžná ekonomická náročnost osvětlovací soustavy. Proč mít světelný výpočet Budete mít jistotu, že vaše obec či město dodržuje normu ČSN EN Budete vědět, že máte optimální rozmístění soustavy VO. Vyvarujete se přesvětlení, nedosvětlení nebo nebezpečnému nerovnoměrnému osvětlení komunikace. Díky správně zvolenému charakteru svítidla budete svítit jen tam, kam potřebujete. Budete mít projekt, který bude ohleduplný a bezpečný pro přecházení na přechodech pro chodce a zároveň bude chránit řidiče před oslněním. 8

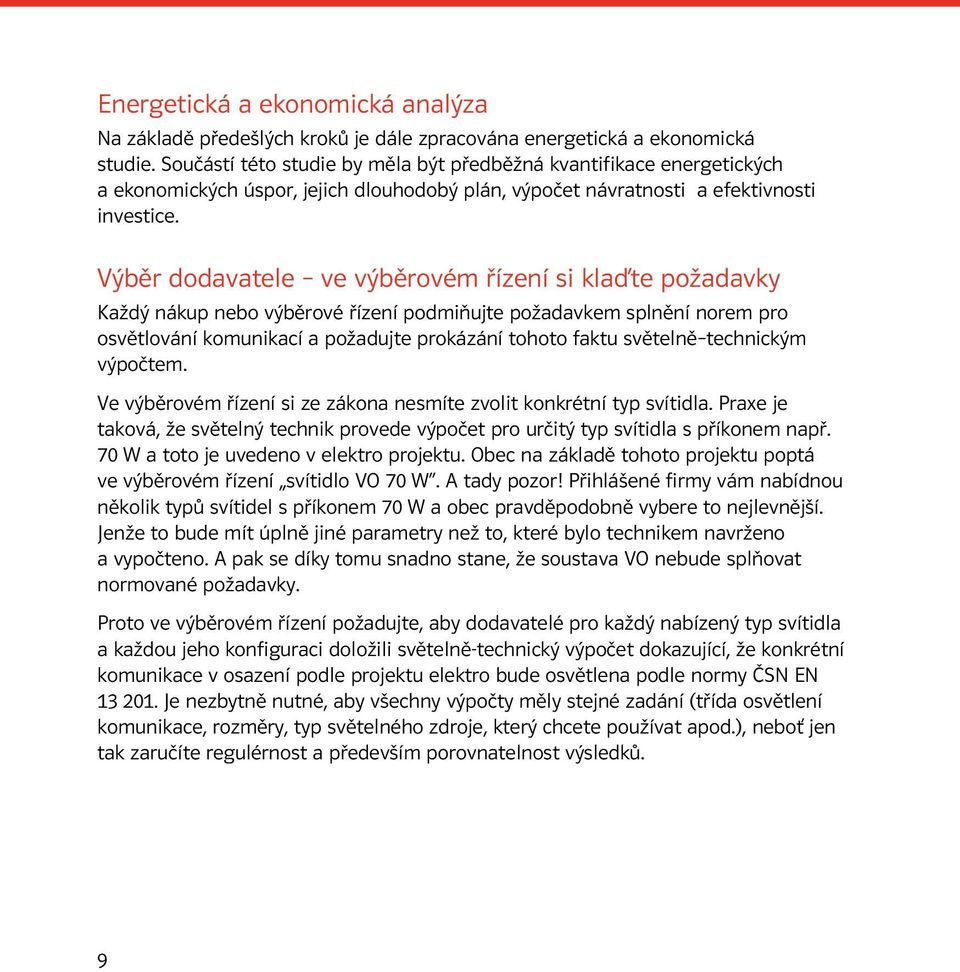

10 Energetická a ekonomická analýza Na základě předešlých kroků je dále zpracována energetická a ekonomická studie. Součástí této studie by měla být předběžná kvantifikace energetických a ekonomických úspor, jejich dlouhodobý plán, výpočet návratnosti a efektivnosti investice. Výběr dodavatele ve výběrovém řízení si klaďte požadavky Každý nákup nebo výběrové řízení podmiňujte požadavkem splnění norem pro osvětlování komunikací a požadujte prokázání tohoto faktu světelně technickým výpočtem. Ve výběrovém řízení si ze zákona nesmíte zvolit konkrétní typ svítidla. Praxe je taková, že světelný technik provede výpočet pro určitý typ svítidla s příkonem např. 70 W a toto je uvedeno v elektro projektu. Obec na základě tohoto projektu poptá ve výběrovém řízení svítidlo VO 70 W. A tady pozor! Přihlášené firmy vám nabídnou několik typů svítidel s příkonem 70 W a obec pravděpodobně vybere to nejlevnější. Jenže to bude mít úplně jiné parametry než to, které bylo technikem navrženo a vypočteno. A pak se díky tomu snadno stane, že soustava VO nebude splňovat normované požadavky. Proto ve výběrovém řízení požadujte, aby dodavatelé pro každý nabízený typ svítidla a každou jeho konfiguraci doložili světelně-technický výpočet dokazující, že konkrétní komunikace v osazení podle projektu elektro bude osvětlena podle normy ČSN EN Je nezbytně nutné, aby všechny výpočty měly stejné zadání (třída osvětlení komunikace, rozměry, typ světelného zdroje, který chcete používat apod.), neboť jen tak zaručíte regulérnost a především porovnatelnost výsledků. 9

11

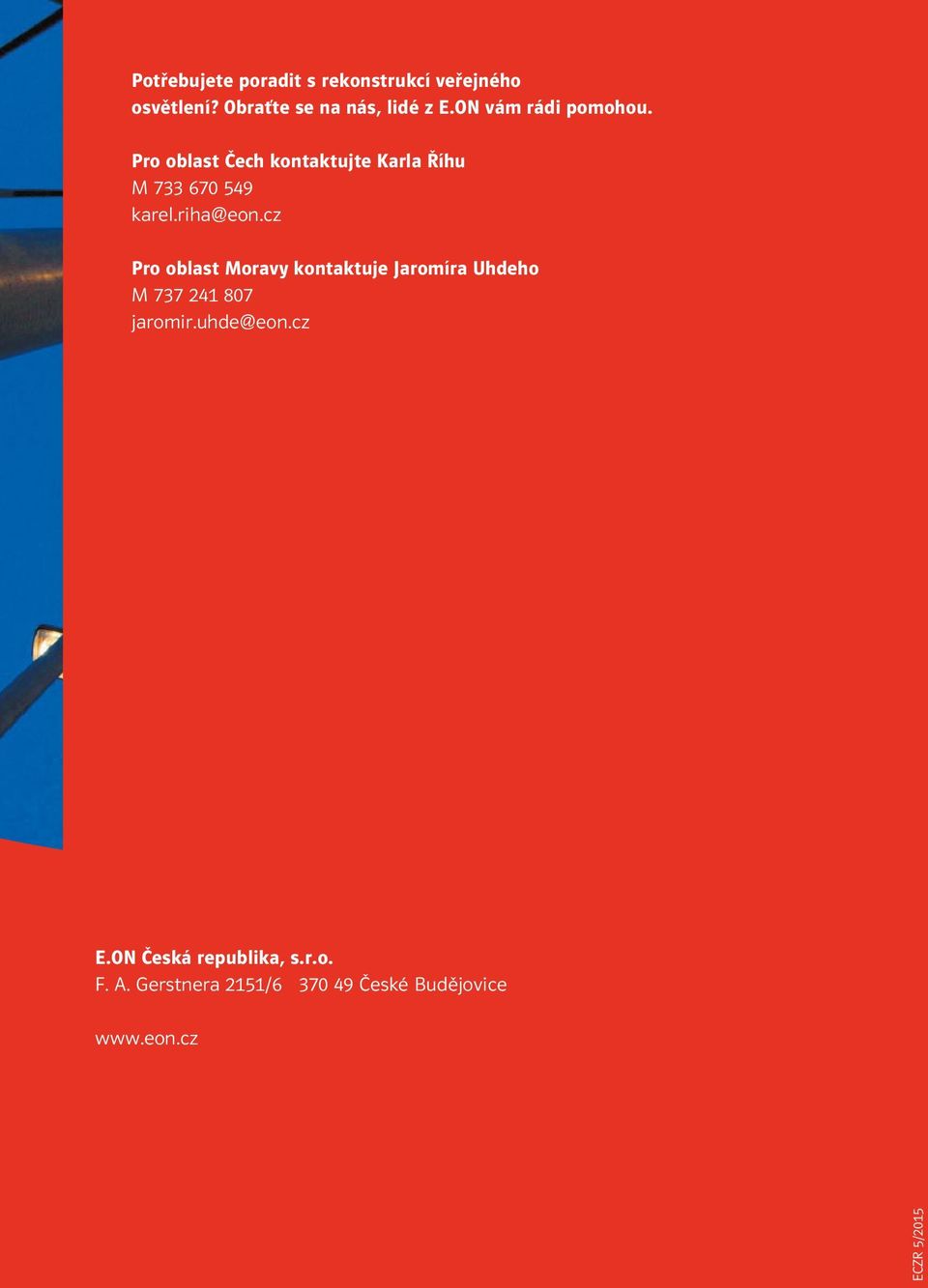

12 Potřebujete poradit s rekonstrukcí veřejného osvětlení? Obraťte se na nás, lidé z E.ON vám rádi pomohou. Pro oblast Čech kontaktujte Karla Říhu M karel.riha@eon.cz Pro oblast Moravy kontaktuje Jaromíra Uhdeho M jaromir.uhde@eon.cz E.ON Česká republika, s.r.o. F. A. Gerstnera 2151/ České Budějovice ECZR 5/2015
