1 PROJEKTCENTRUM sdružení projektantů Špidrova 87 VIMPERK Akce : Investor : Stavební úpravy administrativní budovy čp. 83 PDV Zbytiny Lesy ČR s.p., LZ Boubín, Zámecká alej 254/35, Vimperk Zodpovědný projektant : Ing. Pavel Kříž IČO : D.1.3 POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ STAVBY PROJEKTOVÁ DOKUMENTACE V ROZSAHU PRO STAVEBNÍ POVOLENÍ Vypracoval : Ing. Pavel Kříž ČKAIT : Vimperk, únor 2015

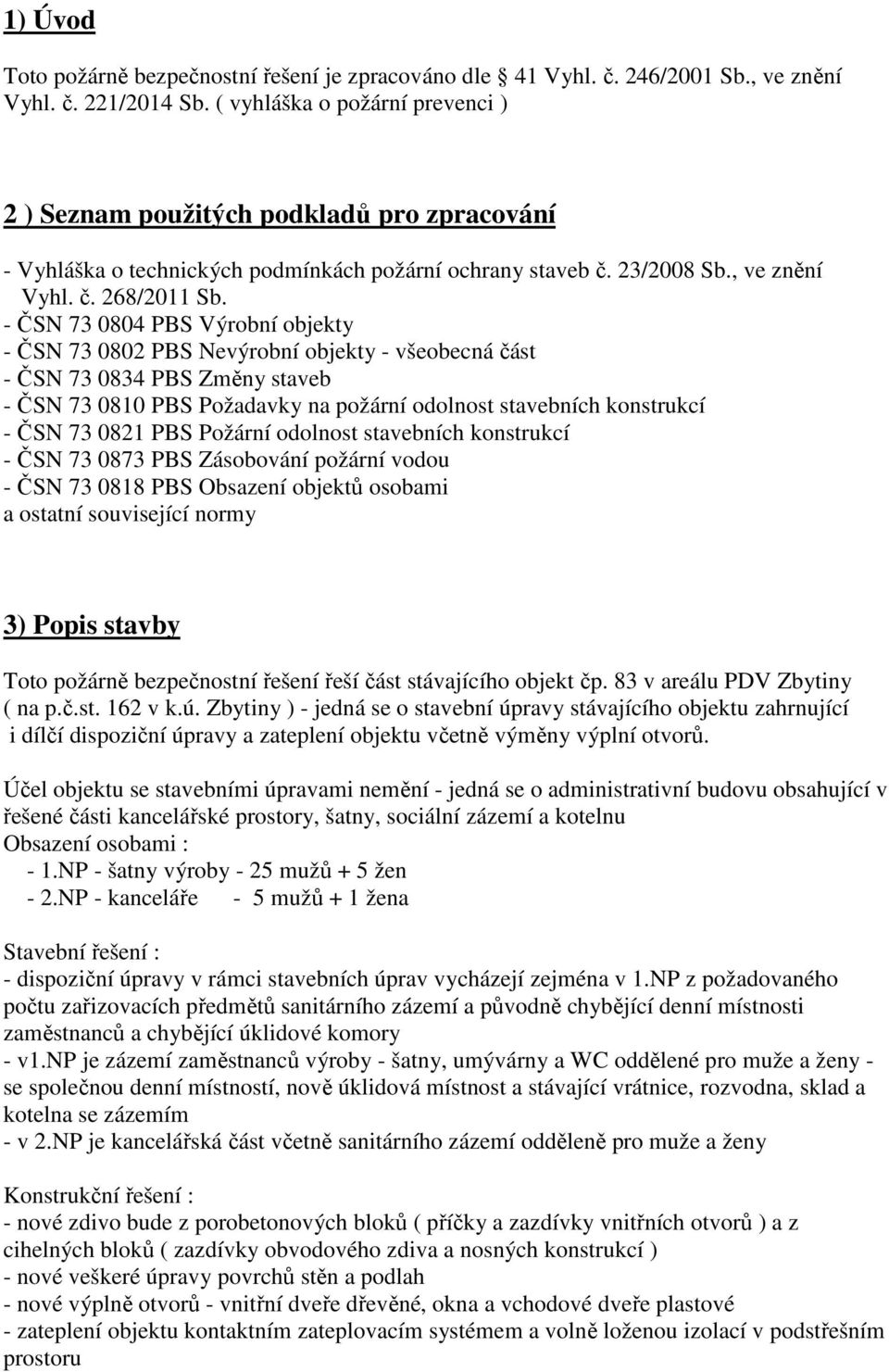

2 1) Úvod Toto požárně bezpečnostní řešení je zpracováno dle 41 Vyhl. č. 246/2001 Sb., ve znění Vyhl. č. 221/2014 Sb. ( vyhláška o požární prevenci ) 2 ) Seznam použitých podkladů pro zpracování - Vyhláška o technických podmínkách požární ochrany staveb č. 23/2008 Sb., ve znění Vyhl. č. 268/2011 Sb. - ČSN PBS Výrobní objekty - ČSN PBS Nevýrobní objekty - všeobecná část - ČSN PBS Změny staveb - ČSN PBS Požadavky na požární odolnost stavebních konstrukcí - ČSN PBS Požární odolnost stavebních konstrukcí - ČSN PBS Zásobování požární vodou - ČSN PBS Obsazení objektů osobami a ostatní související normy 3) Popis stavby Toto požárně bezpečnostní řešení řeší část stávajícího objekt čp. 83 v areálu PDV Zbytiny ( na p.č.st. 162 v k.ú. Zbytiny ) - jedná se o stavební úpravy stávajícího objektu zahrnující i dílčí dispoziční úpravy a zateplení objektu včetně výměny výplní otvorů. Účel objektu se stavebními úpravami nemění - jedná se o administrativní budovu obsahující v řešené části kancelářské prostory, šatny, sociální zázemí a kotelnu Obsazení osobami : - 1.NP - šatny výroby - 25 mužů + 5 žen - 2.NP - kanceláře - 5 mužů + 1 žena Stavební řešení : - dispoziční úpravy v rámci stavebních úprav vycházejí zejména v 1.NP z požadovaného počtu zařizovacích předmětů sanitárního zázemí a původně chybějící denní místnosti zaměstnanců a chybějící úklidové komory - v1.np je zázemí zaměstnanců výroby - šatny, umývárny a WC oddělené pro muže a ženy - se společnou denní místností, nově úklidová místnost a stávající vrátnice, rozvodna, sklad a kotelna se zázemím - v 2.NP je kancelářská část včetně sanitárního zázemí odděleně pro muže a ženy Konstrukční řešení : - nové zdivo bude z porobetonových bloků ( příčky a zazdívky vnitřních otvorů ) a z cihelných bloků ( zazdívky obvodového zdiva a nosných konstrukcí ) - nové veškeré úpravy povrchů stěn a podlah - nové výplně otvorů - vnitřní dveře dřevěné, okna a vchodové dveře plastové - zateplení objektu kontaktním zateplovacím systémem a volně loženou izolací v podstřešním prostoru

- ČSN 73 0804 PBS Výrobní objekty - ČSN 73 0802 PBS Nevýrobní objekty - všeobecná část - ČSN 73 0834 PBS Změny staveb - ČSN 73 0810 PBS Požadavky na požární odolnost stavebních konstrukcí - ČSN 73

3 - nové rozvody elektroinstalace, zdravotní instalace a ústředního vytápění Objekt zůstane vytápěn kotlem na dřevní odpad ( výkon do 50 kw ) s teplovodními rozvody. Objekt byl vystavěn dle původní projektové dokumentace z roku 1987 ( Lesprojekt Brandýs nad Labem ). Jedná se o objekt se dvěma nadzemními podlažími, tzn. h = 3,30 m, se smíšeným konstrukčním systémem. V současné době je řešená část objektu rozdělena do 3 požárních úseků : - kotelna se skladem paliva - garáž - zbývající dvoupodlažní část objektu - administrativní budova V další neřešené části objektu čp. 83 se nachází bytová jednotka - tato část je stavebně a i požárně zcela oddělena. Novým dispozičním řešením se garáž využívá pro šatnu a umývárnu, tzn. jako samostatný požární úsek zaniká. Dle ČSN se stavba zařazuje do II. skupiny změny staveb. 4) Požárně - bezpečnostní řešení Rozdělení do požárních úseků - zachováno členění dle původní PD s tím že garáž v 1.NP zaniká a rozšíří se administrativní část : N 1.01/N2 - administrativní budova v 1.NP a 2.NP N kotelna se skladem paliva Stanovení stupně požární bezpečnosti jednotlivých úseků N 1.01/N2 - administrativní budova - kanceláře, šatny s kovovými skříňkami, umývárny, sklady atd. - použita hodnota dle tab. G.1 ČSN pol Tau e = 42 min - dle tab. 9 ČSN k 8 = 0,825 - dle tab. 8 této normy je určen II. stupeň požární bezpečnosti N kotelna se skladem paliva - skladování dřevní hmoty = stanoveno p n = 60 kg. m -2 - p s = 5 kg. m -2 = p = 65 kg. m -2 - k 3 = 4,16 - F 0 = 0,093 m 1/2 - Tau e = 2p / k 3. F 1/6 0 = 46 min - dle tab. 9 ČSN k 8 = 0,825 - dle tab. 8 této normy je určen II. stupeň požární bezpečnosti

h = 3,30 m, se smíšeným konstrukčním systémem.

4 Zhodnocení stavebních konstrukcí z hlediska požární odolnosti Stavebními úpravami nedojde k žádnému zásahu do stávajících požárně dělících konstrukcí, ani nedojde ke snížení hodnot požární odolnosti obvodových či nosných konstrukcí V rámci výměny výplní otvorů dojde i k výměně stávajícího požárního uzávěru EW 30 DP3 ( mezi kotelnou a zbývající částí administrativní budovy ) který je opatřen samozavíračem Zhodnocení možnosti provedení požárního zásahu a stanovení druhů a počtu únikových cest Stávající únikové možnosti nebudou stavebními úpravami nijak zúženy, nebudou prodlouženy ani nebude zhoršena jejich kvalita - jedná se nechráněné únikové cesty ( NÚC ) vyústěné přímo na volné prostranství v úrovni přilehlého terénu Protože nedochází k navýšení počtu osob v objektu, jo možno konstatovat že stávající NÚC jsou vyhovující Stanovení odstupových a bezpečnostních vzdáleností Odstupové vzdálenosti nebudou u tohoto druhu PD nově stanoveny protože : - nedojde ke zvětšení obestavěného prostoru - nezvětšují se šířky ani výšky požárně otevřených ploch o více než 10 % - nezvětšuje se požární zatížení Zabezpečení stavby požární vodou Jako vnější zdroj vody je možno uvažovat stávající požární nádrž přímo v areálu PDV na pozemku p.č. 756/121, vzdálená cca 85 metrů Tento zdroj požární vody je vyhovující dle ČSN Vnitřní odběrná místa jsou v objektu stávající resp. v 1.NP bude zachována skříň vnitřního hydrantového systému - nově s tvarově stálou hadicí dl. 30 metrů, s tím že tato je dotována z obecního vodovodního řadu Vymezení zásahových cest a jejich technického vybavení Příjezd k objektu je po stávajících místních komunikacích v obci Zbytiny, a po vlastních areálových zpevněných plochách investora - veškeré jsou dostatečné pro snadný přístup zásahových jednotek dle normových požadavků ČSN : - jsou dostatečně široké, tj. více než 3,00 m - příjezd je do vzdálenosti bližší než 20 metrů - jsou dostatečně únosné pro příjezd zasahujících požárních vozidel - sjezdy do areálu jsou širší než 3,50 m Nástupní plochy ani vnitřní zásahové cesty se nepožadují - řešený objekt je o výšce h 12 metrů

samozavíračem Zhodnocení možnosti provedení požárního zásahu a stanovení druhů a počtu únikových cest Stávající únikové možnosti nebudou stavebními úpravami nijak zúženy, nebudou prodlouženy ani

5 Stanovení počtu a druhů hasicích přístrojů PHP v administrativní části budovy čp. 83 : n = 0,2 ( 575 x 1,0 ) 1/2 = 5 PHP n HJ = 6. n r = 30 n HJ : HJ1 = 30 : 6 = 5 ks PHP - v řešené části objektu bude umístěno 5 ks PHP s hasící schopností 21A Přístroje budou umístěny 1,5 m nad podlahou, na přístupném a dobře viditelném místě Zhodnocení technických a technologických zařízení Objekt nebude vybaven žádným rozvodným potrubím pro dopravu hořlavých látek Objekt zůstane vytápěn kotlem na dřevní odpad ( výkon do 50 kw ) s teplovodními rozvody V objektu bude zřízena elektroinstalace dle platných předpisů, v provedení do daného prostředí Větrání objektu bude přirozené pomocí oken, pouze sanitární prostory bez oken odvětrány nuceně ventilátory zděným průduchem nad střechu - pouze v rámci jednoho požárního úseku Posouzení požadavků na zabezpečení stavby požárně bezpečnostními zařízeními Stavba je bez požadavku na zabezpečení požárně bezpečnostními zařízeními

Zhodnocení technických a technologických zařízení Objekt nebude vybaven žádným rozvodným potrubím pro dopravu hořlavých látek Objekt zůstane vytápěn kotlem na dřevní odpad ( výkon do 50 kw ) s
