1. ETAPA MODERNIZACE ELEKTROAKUSTIKY v Moravském Divadle Olomouc

Transkript

1 1 1. ETAPA MODERNIZACE ELEKTROAKUSTIKY v Moravském Divadle Olomouc Datum vypracování : duben 2011 Vypracoval : provozně technický úsek MDO Počet stran : 8

2 2 O B S A H : 1. Identifikační údaje stavby 2. Základní údaje o stavbě 2.1 Dispoziční a konstrukční řešení stavby 2.2 Přehled výchozích podkladů 2.3 Hlavní předmět a rozsah zakázky 3. Popis a požadovaný způsob technického řešení 3.1 Všeobecné údaje 3.2 Provedení rozvodů 3.3 Popis funkce navrhovaného zařízení 4. Specifikace dodávek zařízení 5. Bezpečnost práce, komplexní zkoušky, revize 6. Schéma zapojení 7. Předpokládaná cena veřejné zakázky a termín plnění

3 3 1. Základní identifikační údaje stavby Název stavby : 1. etapa modernizace elektroakustiky v Moravském divadle Olomouc Místo stavby : Moravské divadlo Olomouc, tř. Svobody , Olomouc Kraj : Olomoucký Investor : Magistrát města Olomouce 2. Základní údaje o stavbě 2.1 Dispoziční a konstrukční řešení stavby Celý objekt divadla je památkově chráněnou stavbou. V budově divadla kromě jevištních a hledištních prostorů jsou ještě místnosti provozního zázemí (herecké šatny, sociální zařízení, místnosti technického bloku scénické technologie, strojovny VZT, hlavní rozvodna nn atd.). Jevištní a hledištní prostory jsou vybaveny zařízením scénické technologie. Nově dodaná elektroakustická zařízení včetně jejich rozvodů a nosných konstrukcí budou napevno zabudována v hledištním prostoru. 2.2 Přehled podkladů, které může zadavatel poskytnout uchazeči technická specifikace zakázky podle požadavků budoucího uživatele zařízení půdorysné výkresy stavební části objektu divadla prohlídka objektu divadla v místech instalace konzultace s budoucím uživatelem zařízení 2.3 Předmět a rozsah zakázky Instalace nových kabelových rozvodů slaboproudu k elektroakustickým zářičům pro hlavní ozvučení hledištního prostoru (nové rozvody povedou ve stávajících trasách rozvodů slaboproudu) Dodávka a instalace nových elektroakustických zářičů pro hlavní ozvučení hledištního prostoru včetně HW prvků k jejich zavěšení. Instalace nových výkonových zesilovačů a reproduktorových procesorů. Vypracování dokumentace provedení stavby (TZ, přehledové a situační schéma rozvodů v měřítku 1:100, způsob provedení závěsných prvků atd., projednání s orgány st. památkové péče) Přípravné, zednické, úklidové a ostatní práce spojené s realizací zakázky. Nastavení zařízení a zkušební provoz.

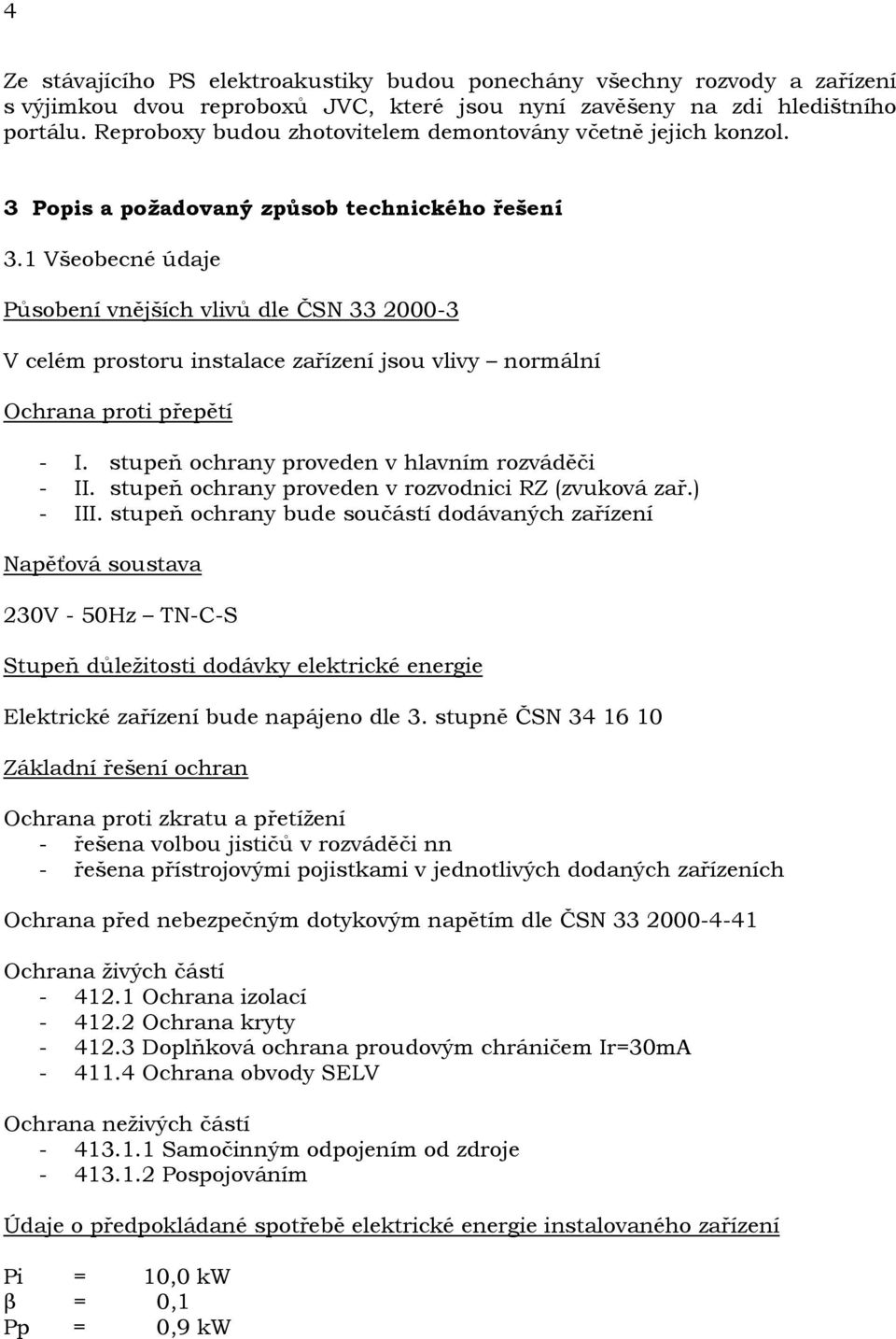

4 4 Ze stávajícího PS elektroakustiky budou ponechány všechny rozvody a zařízení s výjimkou dvou reproboxů JVC, které jsou nyní zavěšeny na zdi hledištního portálu. Reproboxy budou zhotovitelem demontovány včetně jejich konzol. 3 Popis a požadovaný způsob technického řešení 3.1 Všeobecné údaje Působení vnějších vlivů dle ČSN V celém prostoru instalace zařízení jsou vlivy normální Ochrana proti přepětí - I. stupeň ochrany proveden v hlavním rozváděči - II. stupeň ochrany proveden v rozvodnici RZ (zvuková zař.) - III. stupeň ochrany bude součástí dodávaných zařízení Napěťová soustava 230V - 50Hz TN-C-S Stupeň důležitosti dodávky elektrické energie Elektrické zařízení bude napájeno dle 3. stupně ČSN Základní řešení ochran Ochrana proti zkratu a přetížení - řešena volbou jističů v rozváděči nn - řešena přístrojovými pojistkami v jednotlivých dodaných zařízeních Ochrana před nebezpečným dotykovým napětím dle ČSN Ochrana živých částí Ochrana izolací Ochrana kryty Doplňková ochrana proudovým chráničem Ir=30mA Ochrana obvody SELV Ochrana neživých částí Samočinným odpojením od zdroje Pospojováním Údaje o předpokládané spotřebě elektrické energie instalovaného zařízení Pi = 10,0 kw β = 0,1 Pp = 0,9 kw

5 5 3.2 Provedení elektrických rozvodů pro instalaci zařáízení Rozvody zadavatel požaduje uložit převážně pod podlahou nebo částečně na povrchu v elektroinstalačních žlabech, lištách nebo trubkách. Nová kabelová vedení budou instalována tak, aby kopírovala trasy stávajících rozvodů. Pro kladení vedení k reproduktorovým soustavám musí být dodrženy podmínky podle ČSN Rozvody od výkonových zesilovačů k reproduktorovým soustavám budou provedeny celoplastovými kabely s měděnými jádry. Kabelové vedení bude na obou stranách (hledištní portál a místnost výkonových zesilovačů) ukončeno v nástěnných OCEP konektorových skříňkách. Skříňky budou osazeny panelovými konektory Speacon pro oddělitelné připojení instalovaných reproboxů a výkonových zesilovačů. Prostupy kabelových vedení mezi jednotlivými požárními úseky budou ošetřeny proti šíření požáru materiály s požární odolností minimálně stejnou, jaká je požadována pro dělící konstrukce mezi těmito úseky. Izolace použitých kabelů bude v souladu s čl a) ČSN Požární bezpečnost staveb shromažďovací prostory. Stávající rozvody elektroakustiky budou v plném rozsahu ponechány. 3.3 Popis funkce zařízení Touto modernizací se nemění dosavadní hlavní účel ani funkce provozovaného PS elektroakustiky. Cílem modernizace je zkvalitnit a rozšířit možnosti stávajícího zařízení a také nahradit jeho materiálně a morálně opotřebované části. Zařízení bude sloužit k hlavnímu ozvučení hledištního prostoru během divadelních představení nebo jiných akcí. Ozvučení hledištního prostoru budou zajišťovat dva nové hlavní portálové reproduktorové zářiče, sestavené vertikálně z 6 samostatných reproduktorových pasivních boxů v bi-amp zapojení. Obě reproduktorové sestavy budou ve vhodné výšce zavěšeny po obou stranách hledištního portálu. Reprosoustavy budou napájet nově instalované výkonové zesilovače s možností rozšíření o EthernetSound rozhraní. K optimalizaci výkonu reprosoustav budou použity digitální reproduktorové procesory. Sestavy hlavních portálových zářičů v oblasti nízkých kmitočtů doplní nově zabudované subbasové reprosoustavy s kardioidní charakteristiku vyzařování. Subbasové reprosoustavy budou instalovány pod lóžemi 1.NP, výkonové zesilovače a reproduktorové procesory v prostoru stávající místnosti pro výkonové zesilovače. Zadavatel požaduje, aby nově instalovaná zařízení v hledišti nebo jeho součásti nepůsobily rušivým estetickým dojmem, neomezovaly výhled diváka na jeviště nebo provoz ostatních technických zařízení (např. scénické osvětlení z hlediště). Zhotovitelem dodané typy ozvučovacího zařízení musí zajistit kvalitní a rovnoměrné pokrytí hlediště akustickým signálem. 4. Specifikace dodávek zařízení referenční parametry Zadavatel požaduje, aby dodané zařízení elektroakustiky bylo minimálně na stejné kvalitativní úrovni a v počtu jako níže uvedené výrobky firem NEXO a YAMAHA (katalogové listy na

6 6 Pol. Mn. Soupis dodávek zařízení a příslušenství 1. 8ks 2 cestný vertikální modul GEO S 1210 referenční typ výrobku pro plnění zakázky 2. 4ks 2 cestný vertikální modul GEO S 1230 referenční typ výrobku pro plnění zakázky 3. 2ks Subbas Raysub 15 (vyzařovací charakteristika - kardioida) referenční typ výrobku pro plnění zakázky 4. 3ks 4 kanálový* nf výkonový zesilovač s integrovaným digitálním reproduktorovým procesorem NXAMP4 x 4 referenční typ výrobku pro plnění zakázky * Mohou být také použity 2 kanálové výkonové zesilovače (6ks) s obdobnými parametry (možnost EthernetSound rozhraní) a externí digitální reproduktorovým procesor 5. 4ks Úhlovací vložky 120 pro GEO S 6. 1ks 19 RACK pro výkonové zesilovače s distributorem napájení 7. sada Pohyblivé šnůrové kabely k oddělitelnému propojení konektorových skříněk, reprosoustav, výkonových zesilovačů a procesorů. 8. sada Kompletní zavěšovací HW pro fixní zavěšení reprosoustav 9. 4ks Nástěnné OCEP konektorové skříňky 5. Bezpečnost práce, komplexní zkoušky, revize Elektromontážní práce budou provedeny odbornou autorizovanou firmou. Bezpečnost práce na navrhovaných zařízeních je zajištěna vhodnou volbou krytí a izolací, které vyhovují daným provozním podmínkám, dále pak ochranou před nebezpečným dotykovým napětím volenou dle ČSN Pracovníci na elektrických zařízeních musí mít kvalifikaci podle druhu prováděné práce a musí být pravidelně přezkušováni. Druh prací, kvalifikace a přezkušování je stanoven vyhláškou č. 50/1978 Sb. ve znění pozdějších předpisů. Po ukončení montážních prací musí dodavatel na elektrickém zařízení provést komplexní zkoušky zařízení, nastavení jeho parametrů a zaučení obsluhy. Zhotovitel uživateli předá k instalovanému zařízení kompletní průvodní dokumentaci ve smyslu 4 NV č. 378/2001 Sb. Pohyblivé mechanismy k zavěšení reprosoustav musí být revidovány podle ČSN Práce ve výškách při montáži zařízení musí být prováděny v souladu s jednotlivými ustanoveními nařízení vlády ČR č. 362/2005 Sb. Správnost způsobu zavěšení reprosoustav musí zhotovitel doložit statickým výpočtem zpracovaným autorizovanou osobou.

7 7 6. Schéma zapojení a uvažované umístění reprosoustav

8 8 7. Předpokládaná cena veřejné zakázky a doba plnění 7.1 Cena Zadavatel předpokládá, že cena této zakázky nepřesáhne finanční částku ,- Kč vč. DPH 7.2 Doba plnění Dobu plnění veřejné zakázky zadavatel požaduje v termínu od 5.7. do
