1 Uživatelská příručka Mi5-600 / Mi5-650 Před jízdou pečlivě prostudujte!

2 Obsah 1. Vaše nové elektrokolo Úvod 1.2 Obecné představení elektrokola Komponenty 2. Ovládací LCD displej Rozložení tlačítek / polí displeje 2.2 Ovládání displeje 3. Obsluha kola Jízda 3.2 Nastavení výšky sedla a řídítek 3.3 Rychloupínací prvky 3.4 Bezpečnostní instrukce před jízdou 3.5 Mazací plán 3.6 Běžná údržba 4. Baterie Vyjmutí a instalace baterie 4.2 Nabíjení baterie 4.3 Životnost baterie 4.4 Bezpečnostní pokyny 5. Bezpečnostní informace Zajištění bezpečného provozu 5.2 Údržba 6. Záruka

3 1.1 Úvod Děkujeme, že jste si pořídili elektrokolo EasyBike. Kolo je kromě pedálů vybaveno i elektromotorem, který Vám bude při šlapání pomáhat. Motor ovšem nelze využívat jako samostatný a výhradní pohon elektrokola. Využíváním kol a elektrokol šetříte životní prostředí, neboť jeho provozem nevytváříte škodlivé emise ani jinak neznečišťujete své okolí. Pro bezpečnost sebe i ostatních prosím dodržujte pravidla silničního provozu a používejte ochrannou přilbu. Současně si prosím důkladně prostudujte tuto příručku před tím, než kolo začnete používat. Přejeme Vám příjemnou jízdu. 1.2 Obecné představení elektrokola Základní technické informace Váha bez baterie: 24 kg Maximální rychlost s asistencí: 25 km/h Rozměry kola 27,5 (Mi5-650) : D 1790 x Š 645 x V 1085 Rozměry kola 26 (Mi5-600): D 1760 x Š 645 x V 1050 Maximální celková hmotnost: 125 kg (zahrnuje váhu kola, jezdce a nákladu) 3

4 1.2.2 Komponenty Komponent Mi5 Moto Das-Kit, 36V250W, motor v náboji kola 36V 13Ah články SAMSUNG, USB zásuvka Doba, potřebná k nabití (0-100%): 5,5 hodiny Baterie Dojezd na baterii : Km, závisí na profilu zvolené cesty a na úrovni asistence. Dva ukazatele nabití: na LED panelu na řídítkách a na čelní straně baterie. Hmotnost: 3 kg Display Das-Kit, C4B : LCD, 6 úrovní asistence hlášení chyb Přední vidlice Brzdové páčky Brzdy SUNTOUR, XCT ARTEK TEKTRO Disc Brake Přesmykač SHIMANO,Altus, 3x7 rychlostí Pneumatiky SCHWALBE, Smart Sam 27.5 x

5 2. Ovládací LCD displej 2. 1 Rozložení tlačítek / polí displeje 2. 2 Ovládání displeje 1. Zapnutí / vypnutí Zmáčkněte tlačítko ф pro zapnutí displeje. Pro vypnutí držte tlačítko ф alespoň 3s. 2. Plné zobrazení displeje 3. Popis jednotlivých ikon displeje obvod kola ukazatel chybových kódů střídavé zobrazení ukazatelů celková hodnota ujeté vzdálenosti Ukazatel času Maximální dosažená rychlost denní počítadlo km 5

6 4. Ukazatel kapacity baterie 5. Ukazatel rychlosti 6. Ukazatel úrovně asistence Tlačítky šipka nahoru a šipka dolů zvolíte úroveň asistence 7. Chybový kód při jeho zobrazení kontaktujte distributora. 8. Ovládání jízdy 6KM/H bez šlapání Zmáčkněte a držte tlačítko šipka nahoru. Po uvolnění tlačítka se režim vypne. 9. Ukazatel výkonu motoru Tato část displeje ukazuje úroveň odběru proudu z baterie. Každé pole ukazatele představuje 2A odběru. Pokud je zobrazeno všech 6 políček, znamená to aktuální odběr 12A. 6

7 8. Nastavení tlačítky K aktivaci podsvícení zapnutého displeje zmáčkněte tlačítko ф Zmáčkněte tlačítko "SET" pro přepnutí jednotlivých módů displeje v pořadí: Celkové počítadlo km Čas jízdy Denní počítadlo km Maximální dosažená rychlost Cyklické zobrazování módů Držte tlačítko SET zmáčknuté déle než 3 s pro aktivaci režimu nastavení. Dalším mačkáním tlačítka v tomto režimu přepínáte mezi možnostmi nastavení. Nastavení "0": Šipkami nastavte úroveň akcelerace. Úroveň 3 značí nejvyšší Nastavení "1": Dlouhým zmáčknutím tlačítka "šipka dolů" se resetují záznamy denního počítadla, času jízdy a maximální dosažené rychlosti. Nastavení "2": nastavení průměru kola a použité šířky pneu. 225 znamená 2.25 palce Nastavení "3": volba mezi KM/H nebo MPH Nastavení "4": nastavení počtu magnetických bodů v motoru (výchozí nastavení je 6) 9. Funkce auto sleep Displej se automaticky vypne, pokud je nulová rychlost zobrazena déle než 5 minut. 7

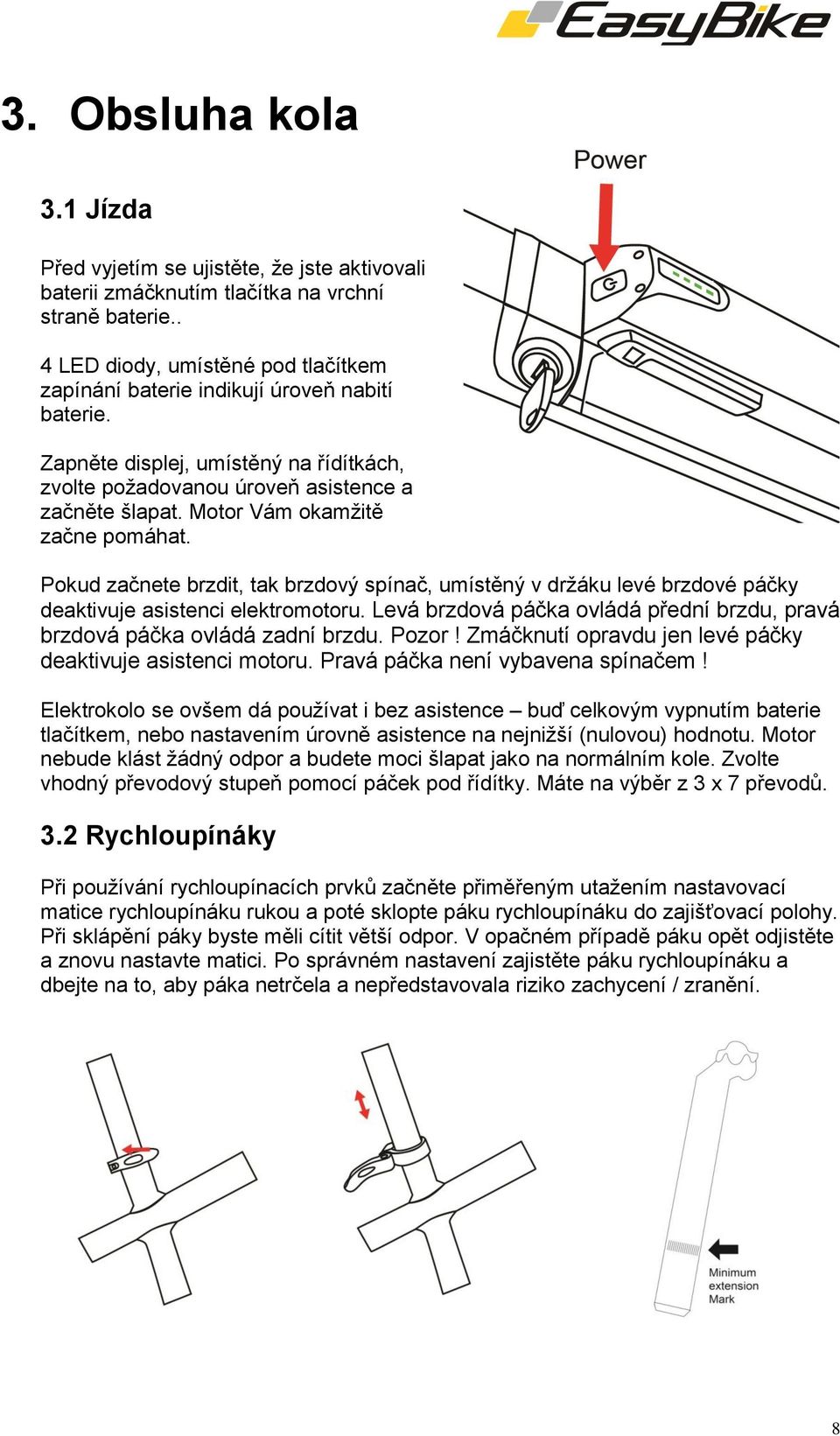

8 3. Obsluha kola 3.1 Jízda Před vyjetím se ujistěte, že jste aktivovali baterii zmáčknutím tlačítka na vrchní straně baterie.. 4 LED diody, umístěné pod tlačítkem zapínání baterie indikují úroveň nabití baterie. Zapněte displej, umístěný na řídítkách, zvolte požadovanou úroveň asistence a začněte šlapat. Motor Vám okamžitě začne pomáhat. Pokud začnete brzdit, tak brzdový spínač, umístěný v držáku levé brzdové páčky deaktivuje asistenci elektromotoru. Levá brzdová páčka ovládá přední brzdu, pravá brzdová páčka ovládá zadní brzdu. Pozor! Zmáčknutí opravdu jen levé páčky deaktivuje asistenci motoru. Pravá páčka není vybavena spínačem! Elektrokolo se ovšem dá používat i bez asistence buď celkovým vypnutím baterie tlačítkem, nebo nastavením úrovně asistence na nejnižší (nulovou) hodnotu. Motor nebude klást žádný odpor a budete moci šlapat jako na normálním kole. Zvolte vhodný převodový stupeň pomocí páček pod řídítky. Máte na výběr z 3 x 7 převodů. 3.2 Rychloupínáky Při používání rychloupínacích prvků začněte přiměřeným utažením nastavovací matice rychloupínáku rukou a poté sklopte páku rychloupínáku do zajišťovací polohy. Při sklápění páky byste měli cítit větší odpor. V opačném případě páku opět odjistěte a znovu nastavte matici. Po správném nastavení zajistěte páku rychloupínáku a dbejte na to, aby páka netrčela a nepředstavovala riziko zachycení / zranění. 8

9 3.3 Nastavení výšky sedla Uvolněte páčku rychloupínáku a nastavte výšku sedadla na požadovanou úroveň. Nepřekračujte však maximální úroveň vysunutí, vyznačenou značkou na sedlové tyči. Po nastavení zajistěte páčku rychloupínáku opačným pohybem. 3.4 Bezpečnostní instrukce před jízdou Ověřte, že přední i zadní brzda funguje bezvadně a rovněž zkontrolujte tlak v pneumatikách. Řetěz je automaticky dopínán a není tedy nutné jeho dopínání věnovat pozornost. Ujistěte se, že jsou všechny rychloupínací, šroubové a obdobné spoje dobře zajištěny. Během provozu kola může docházet k částečnému uvolnění některých prvků a pokud k tomu dojde, je nutné dotčené prvky dotáhnout. Kolo není navrženo pro sportovní či nadměrně hrubé zacházení (skoky, přejíždění vyšších překážek, používání v terénu). Kolo v rámci zachování Vaší osobní bezpečnosti žádným způsobem neupravujte. Pokud budete elektrokolo používat často, doporučujeme Vám klást větší důraz na kontrolu jednotlivých součástí, neboť mohou podléhat vyššímu opotřebení. V případě, že si nebudete čímkoliv jistí, zkontaktujte svého dealera, který Vám poskytne potřebné informace či odbornou pomoc. 9

10 3.5 Mazací plán Frekvence Komponent Mazivo Jak mazat Týdně Řetěz Ozub. kolečka Měnič Brzdové čelisti Brzdové páčky Mazivo na řetěz Starline ACST035 Olej Olej Olej nastříkat nastříkat nakapat z olejničky 3 kapky z olejničky 2 kapky z olejničky Měsíčně Řadící páčka Mazivo na Lithiové bázi Rozmontovat Každých 6 měsíců Volnoběžka Olej 2 kapky z olejničky Ročně Brzdové kabely Středová osa Pedály Kabel měniče Ložiska kol Hlavové složení Sedlovka Mazivo na Lithiové bázi Mazivo na Lithiové bázi Mazivo na Lithiové bázi Mazivo na Lithiové bázi Mazivo na Lithiové bázi Mazivo na Lithiové bázi Mazivo na Lithiové bázi rozmontovat rozmontovat rozmontovat rozmontovat rozmontovat rozmontovat rozmontovat Poznámka: Pokud používáte kolo v nepříznivých podmínkách (déšť a prach), tak zvyšte frekvenci mazání a úkonů údržby. Přebytečné mazivo odstraňte, ať nedochází k usazování nečistot. 3.6 Běžná údržba Požadované hodnoty utahovacích momentů: Matice předního kola Nm ft.-lb. Matice zadního kola Nm ft.-lb. Matice sedla Nm ft.-lb. Matice sedlovky Nm ft.-lb. Matice brzdové kotvy 7-11 Nm ft.-lb. Matice řídítek Nm ft.-lb. Matice hlavového složení Nm ft.-lb. Matice kolíků pedálů 9-14 Nm ft.-lb. Šroub uchycení brzd 2-17 Nm ft.-lb. 10

11 Seznam servisních úkonů Frekvence Úkol Před každou jízdou Baterie nabité do plna Tlak v pneumatikách Kontrola brzd Kontrola výpletu kol Po každé jízdě Nabít baterii Utřít vlhkým hadříkem Týdně Namazat dle tabulky 2.6 Měsíčně Kontrola konektorů a drátů Kontrola nastavení přesmykače Kontrola nastavení brzd Kontrola lanek ovládání brzd a přesmykače Kontrola pneumatik Kontrola ráfku a jeho výpletu Kontrola ložisek Kontrola dotažení pedálů Kontrola dotažení řídítek Kontrola rámu a vidlice Namazat dle tabulky 2.6 Každých 6 měsíců Namazat dle tabulky 2.6 Kontrola řetězu Ročně Namazat dle tabulky Baterie 4.1 Vyjmutí a instalace baterie Pro vyjmutí baterie je nutné ji uvolnit pomocí zámku nad baterií. Vyklopte baterii směrem doleva a dozadu a oddělte ji od rámu. Instalaci baterie provedete analogicky v opačném sledu výše uvedeného postupu. Klapnutí zámku indikuje zajištění baterie. Ověřte, že baterie pevně drží ve svém uložení 11

12 Nikdy nenechávejte baterii delší dobu bez dozoru, pokud jí nabíjíte. Úroveň nabití baterie je indikována 4 diodami na čelní straně baterie a také na LCD displeji. Baterie by měla být nabíjena za pokojové teploty a měla by při tom být umístěna na nehořlavých a suchých plochách a mimo dosah horkých zařízení a hořlavých materiálů. Při nabíjení baterii nezakrývejte. Následující kroky Vám popíší jak správně nabíjet baterii: Krok 1 Krok 2 Krok 3 Vypínač na baterii otočte klíčkem do polohy OFF Zastrčte nabíječku do 220 V zásuvky a poté zapojte konektor nabíječky do baterie. Zásuvka je na baterii umístěna na pravé straně. LED diody na nabíječce vám ukazují stav nabíjení baterie: pokud svítí červeně, tak se baterie nabíjí (A) pokud svítí zeleně, tak je nabitá a můžete jí odpojit od nabíječky (B) (A) (B) Nabíjení trvá 5-6 hodin. Vždy používejte pouze originální nabíječku. 4.3 Životnost baterie Kapacita Kapacita baterie by měla stačit na ujetí 40 až 100 km. Dojezd závisí na mnoha faktorech, jako jsou stupeň asistence, hmotnost jezdce, frekvence startů a zastavení, terén, tlak v pneumatikách atd. Snížení kapacity Baterie je obdobná jako znáte z mobilního telefonu. V průběhu času dochází ke snižování kapacity. Až vám míra kapacity nebude vyhovovat, kontaktujte vašeho prodejce kvůli zakoupení nové baterie.. Údržba baterie Pokud nebudete využívat baterii déle jak 2 měsíce, tak jí uschovejte na suchém místě nabitou tak, aby LED indikátor signalizoval nejlépe 2 zelené diody. 12

13 Poznámka: Nikdy neskladujte úplně vybitou baterii, jelikož může dojít ke zničení či částečné ztrátě kapacity. Nezapomeňte baterii vypnout. Přes zimu dobíjejte baterii na správnou úroveň každé dva měsíce a uchovávejte ji v místě s teplotou mezi 15 až 25 C 4.4 Bezpečnostní pokyny Baterie je elektrické zařízení, které je tvořeno chemickými látkami. Pro vaše bezpečí je důležité dodržovat následující pravidla: Vždy s baterií manipulujte velmi opatrně. Držte baterii dále od dětí. Nesnažte se baterii rozdělávat a ani do ní jiným způsobem nezasahujte. Nevystavujte baterii teplotám vyšším než 60. Nikdy nespojujte (nezkratujte) kontakty na baterii Nikdy nespěte poblíž nabíjející se baterie ani nenechávejte baterii během nabíjení dlouhodobě bez dozoru. Používejte pouze doporučenou nabíječku. Pokud je baterie poškozena, tak jí nepoužívejte a odneste k prodejci. 5. Bezpečnostní informace 5.1 Zajištění bezpečného provozu Podmínky provozu Elektrokolo Easybike MI5 je konstruováno pro použití na běžných komunikacích a v lehčím terénu. Není vybaveno pro těžký terén. Není způsobilé pro skoky a brody! Upozornění: Brzdná dráha se na mokrém či kluzkém povrchu prodlužuje! Přilba Vždy používejte ochrannou cyklistickou přilbu. I pády v malých rychlostech mohou vést k fatálnímu zranění hlavy! Pneumatiky Pravidelně kontrolujte opotřebení vzorku a nahuštění pneumatik. Předepsaný tlak v pneumatikách by se měl pohybovat v rozmezí kpa (40-65 PSI) - v závislosti na váze jezdce. 13

14 Ráfky a výplet Pravidelně kontrolujte výplet a ráfky kola a ověřte, že žádný z drátů výpletu není prasklý či nechybí a že ani samotné ráfky nejsou jakkoliv poškozeny nebo zdeformovány. Převody Řetěz i převodová kola musí být udržována čistá a správně namazaná. Nadměrně vytažený či jinak poškozený řetěz většinou znamená, že mohou být poškozena i řetězová kola a bude nutné je s řetězem vyměnit. Ručně zkontrolujte chod zadního vícekolečka bez řetězu a pokud byste zaznamenali nezvyklé zvuky, nebo by se po roztočení vícekolečko zasekávalo, bude s největší pravděpodobností nutné jej vyměnit. Upozornění: stejně jako u jiných mechanických zařízení, tak i kolo je během svého aktivního provozu vystaveno zatížení a podléhá opotřebení. Některé materiály a komponenty mohou na toto zatížení reagovat, čímž může dojít k únavě materiálu a následnému poškození. Pokud byla životnost dílu překročena, může dojít k náhlému selhání, které může zapříčinit i zranění jezdce. V případě, že naleznete trhlinu nebo změnu zbarvení materiálu v namáhaných oblastech, může to znamenat překročení životnosti dílu a nutnost tento díl vyměnit. 5.2 Údržba Upozornění: Údržba kola a opravy vyžadují specifické zkušenosti a vhodné nářadí. Neopravujte závady ani neprovádějte nastavení kola, pokud máte sebemenší pochybnosti o svých schopnostech správně postupovat. V takovém případě kontaktujte vašeho dealera či odborný servis. Jakékoli opravy nebo úpravy, které nejsou řádně provedeny, mohou zapříčinit poškození kola či vést k úrazu. Používejte pouze originální náhradní díly. Čištění Před čištěním vyjměte baterii a zabraňte kontaktu elektrických zařízení s vodou. Použijte saponátovou vodu a poté kolo omyjte čistou vodou a vysušte. Upozornění: nemyjte kolo tlakovou myčkou ani přímým proudem vody z hadice Ekologická likvidace Použité díly musí být ekologicky likvidovány a tříděny pro recyklaci. Baterie, která již není funkční, musí být vrácena prodejci nebo být ekologicky zlikvidována ve společnosti zabývající se recyklací baterií. Motor Motor nevyžaduje žádný druh údržby. Řetěz Řetěz i převodové ozubené kolečka by měla být stále promazána. Používejte přípravky ve spreji určené na lubrikaci řetězů. (např. Starline ACST035) 14

15 6. Záruka Na elektrokolo se vztahuje dvouletá záruka v souladu s platným právním řádem v ČR. Na baterii je dvouletá záruka rovněž platná, ale nevztahuje se na přirozený úbytek kapacity baterie, což je standartní součást životnosti akumulátoru. Baterie, jejíž kapacita během dvouleté záruční lhůty nepoklesne pod 80 % původní hodnoty je tak považována za baterii bez závad. Elektrokola Easybike podléhají technickému vývoji, veškeré informace a obrázky se mohou změnit bez předchozího upozornění. Jezděte bezpečně a ohleduplně! Šťastnou cestu. 15
