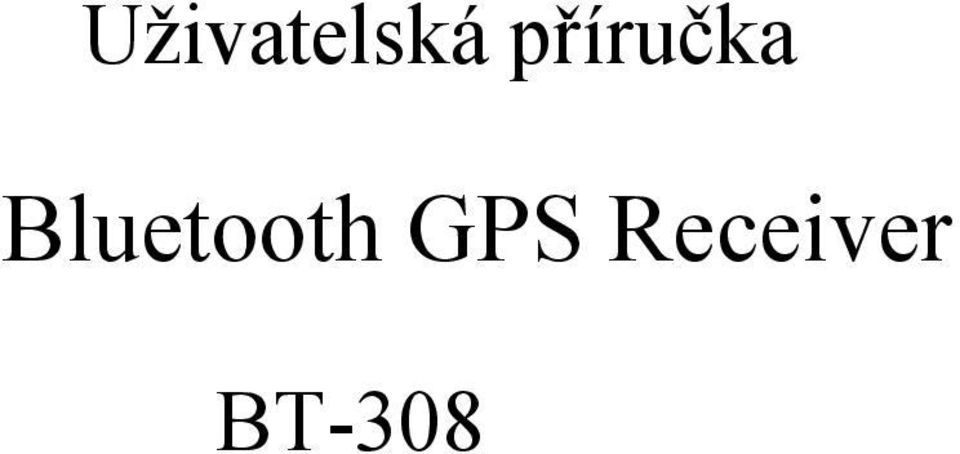

1 Uživatelská příručka Bluetooth GPS Receiver BT-308

2 Pohled na BT-308 Stav baterie (červená/žlutá LED) Vypínač Napájecí zástrčka Stav GPS (zelená LED) Stav Bluetooth (modrá LED) Zástrčka pro externí anténu

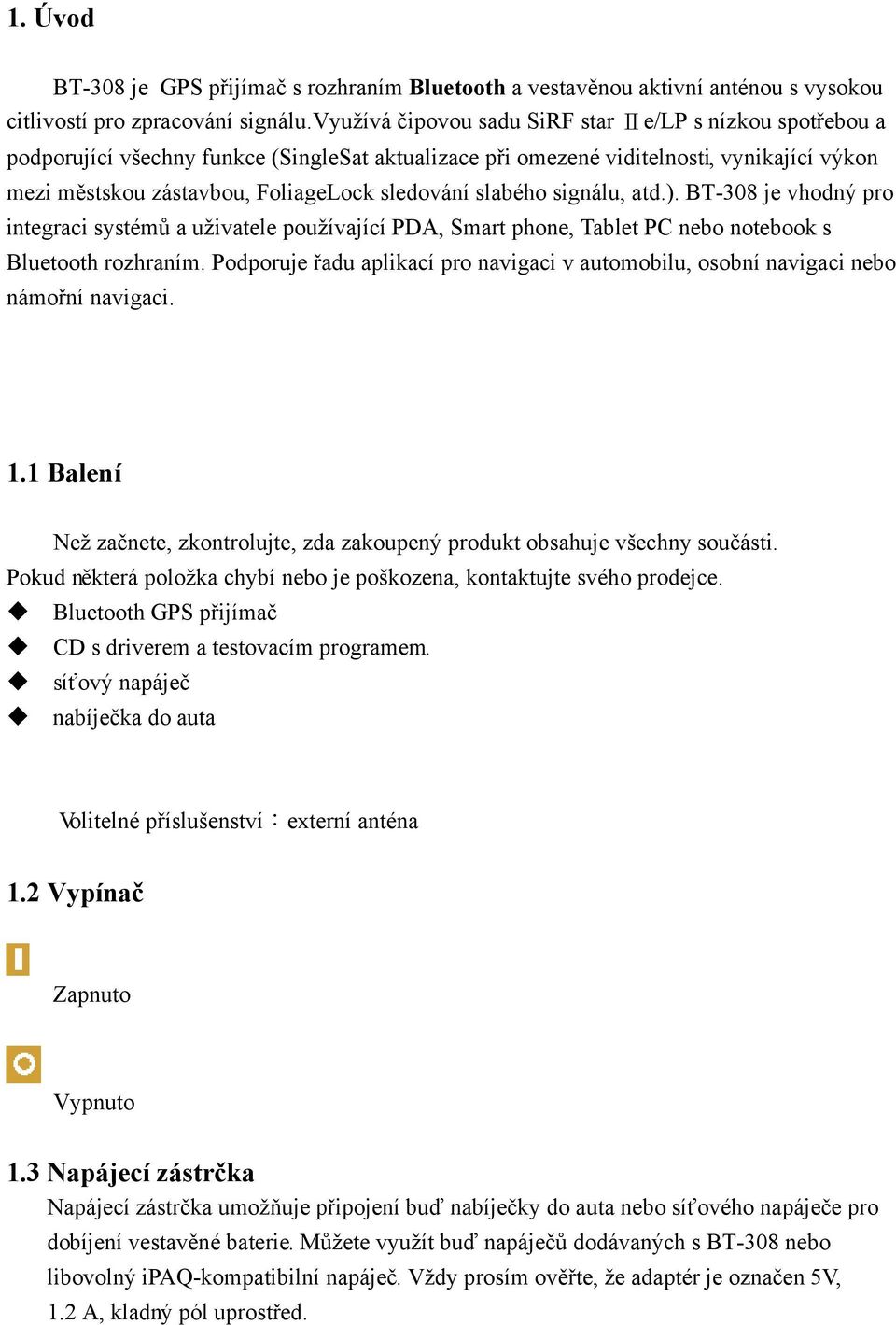

3 1. Úvod BT-308 je GPS přijímač s rozhraním Bluetooth a vestavěnou aktivní anténou s vysokou citlivostí pro zpracování signálu.využívá čipovou sadu SiRF star Ⅱe/LP s nízkou spotřebou a podporující všechny funkce (SingleSat aktualizace při omezené viditelnosti, vynikající výkon mezi městskou zástavbou, FoliageLock sledování slabého signálu, atd.). BT-308 je vhodný pro integraci systémů a uživatele používající PDA, Smart phone, Tablet PC nebo notebook s Bluetooth rozhraním. Podporuje řadu aplikací pro navigaci v automobilu, osobní navigaci nebo námořní navigaci. 1.1 Balení Než začnete, zkontrolujte, zda zakoupený produkt obsahuje všechny součásti. Pokud některá položka chybí nebo je poškozena, kontaktujte svého prodejce. Bluetooth GPS přijímač r CD s driverem a testovacím programem. síťový napáječr nabíječka do autar Volitelné příslušenství:externí anténa 1.2 Vypínač Zapnuto Vypnuto 1.3 Napájecí zástrčka Napájecí zástrčka umožňuje připojení buď nabíječky do auta nebo síťového napáječe pro dobíjení vestavěné baterie. Můžete využít buď napáječů dodávaných s BT-308 nebo libovolný ipaq-kompatibilní napáječ. Vždy prosím ověřte, že adaptér je označen 5V, 1.2 A, kladný pól uprostřed.

4 1.3 LED indikátory LED stavu Bluetooth (modrá): Bliká (pomalu) ---- není připojeno k žádnému Bluetooth zařízení. Bliká (rychle) ---- spojeno s jiným Bluetooth zařízením. LED stavu GPS (zelená): Bliká ---- GPS pozice je určena Trvale svítí ---- GPS pozice není určena LED stavu baterií (červená/žlutá): Červená ---- Vybitá baterie - okamžitě nabijte. Žlutá ---- Baterie je právě dobíjena. Zhasnutá LED ---- Baterie je téměř nebo úplně nabita. 1.4 Externí anténa Díky vestavěné aktivní anténě v BT-308 nepotřebujete k určení GPS pozice externí anténu. Tu budete potřebovat pouze v případě, že BT-308 nemůže "vidět" oblohu. Pokud jste v libovolném prostředí, které znemožňuje příjem satelitního signálu, pak umístíte externí anténu mimo toto prostředí a umožní vám získat lepší GPS signál. Externí anténu s MMCX konektorem připojte do záuvky na BT-308. Umístěte magnetickou externí anténu na střechu auta enbo do venkovního otevřeného prostoru ve správné poloze - t.j. magnetickou částí dolů a horní část obrácenou k obloze, což poskytne nejlepší podmínky pro příjem signálu. Poznámka: Když připojujete nebo odpojujete externí anténu, držte vždy v ruce anténní konektor. Netahejte za kabel! 2. Použití 2.1. PDA s vestavěným Bluetooth (např.: ipaq 3870/3970) 1. Zapněte BT Podle uživatelské příručky PDA povolte spojení PDA Bluetooth s BT-308. Některá PDA mohou potřebovat Bluetooth passkey, který je v tomto případě 2003.

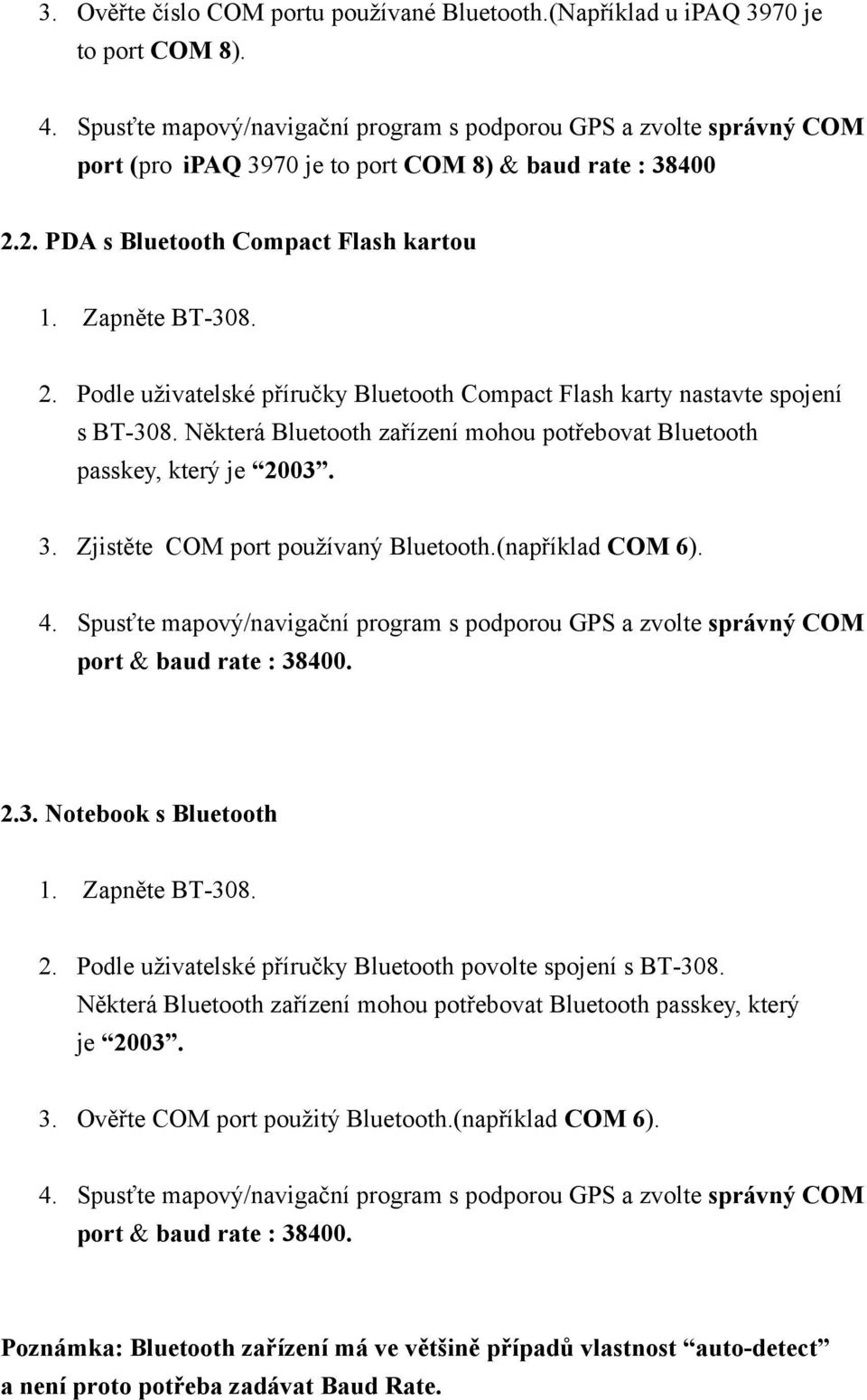

5 3. Ověřte číslo COM portu používané Bluetooth.(Například u ipaq 3970 je to port COM 8). 4. Spusťte mapový/navigační program s podporou GPS a zvolte správný COM port (pro ipaq 3970 je to port COM 8) & baud rate : PDA s Bluetooth Compact Flash kartou 1. Zapněte BT Podle uživatelské příručky Bluetooth Compact Flash karty nastavte spojení s BT-308. Některá Bluetooth zařízení mohou potřebovat Bluetooth passkey, který je Zjistěte COM port používaný Bluetooth.(například COM 6). 4. Spusťte mapový/navigační program s podporou GPS a zvolte správný COM port & baud rate : Notebook s Bluetooth 1. Zapněte BT Podle uživatelské příručky Bluetooth povolte spojení s BT-308. Některá Bluetooth zařízení mohou potřebovat Bluetooth passkey, který je Ověřte COM port použitý Bluetooth.(například COM 6). 4. Spusťte mapový/navigační program s podporou GPS a zvolte správný COM port & baud rate : Poznámka: Bluetooth zařízení má ve většině případů vlastnost auto-detect a není proto potřeba zadávat Baud Rate.

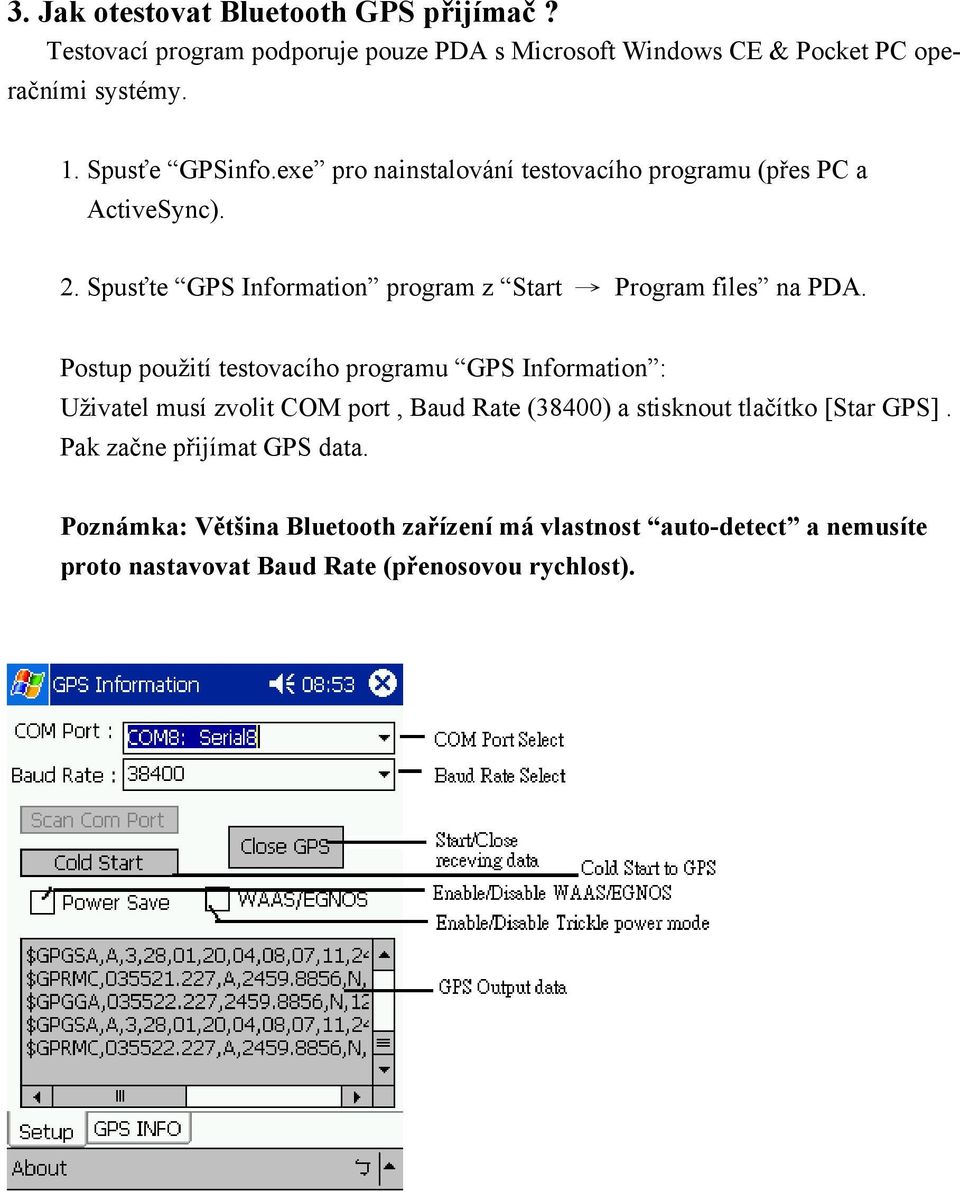

6 3. Jak otestovat Bluetooth GPS přijímač? Testovací program podporuje pouze PDA s Microsoft Windows CE & Pocket PC operačními systémy. 1. Spusťe GPSinfo.exe pro nainstalování testovacího programu (přes PC a ActiveSync). 2. Spusťte GPS Information program z Start Program files na PDA. Postup použití testovacího programu GPS Information : Uživatel musí zvolit COM port, Baud Rate (38400) a stisknout tlačítko [Star GPS]. Pak začne přijímat GPS data. Poznámka: Většina Bluetooth zařízení má vlastnost auto-detect a nemusíte proto nastavovat Baud Rate (přenosovou rychlost).

7 3. Technické údaje Electrické parametry (přijímač) Frekvence L1, MHz C/A Code MHz chip rate Kanály 12 Citlivost -170 dbw Přesnost Horizontální poloha 15m 2D RMS (SA vypnuto) WAAS povoleno 10m 2D RMS (SA vypnuto) Čas 1 micro-sekunda synchronizovaná k GPS času Rychlost 0.1m/sec 95% (SA vypnuto) Datum Datum WGS-84 Časy Hot start 8 vteřin, průměrně (s platným ephemeris a almanac) Warm start 38 vteřin, průměrně (s platným almanac bez ephemeris) Cold start 45 vteřin, průměrně (bez almanac i ephemeris) Reacquisition 0.1 vteřiny průměrně (obnovení po přerušení) Protokol Výstupní data GPS NMEA 0183 protokol a podpora příkazů: GGA, GSA, GSV, RMC, VTG, GLL (VTG a GLL jsou volitelné) Přenosová rychlost GPS 38400,N,8,1 Dynamické podmínky Omezení zrychlení menší než 4g Nadmořská výška max.18,000 metrů Omezení rychlosti max. 515 metrů za vteřinu (1,000 námořních uzlů) Omezení rázu 20 m/sec**3

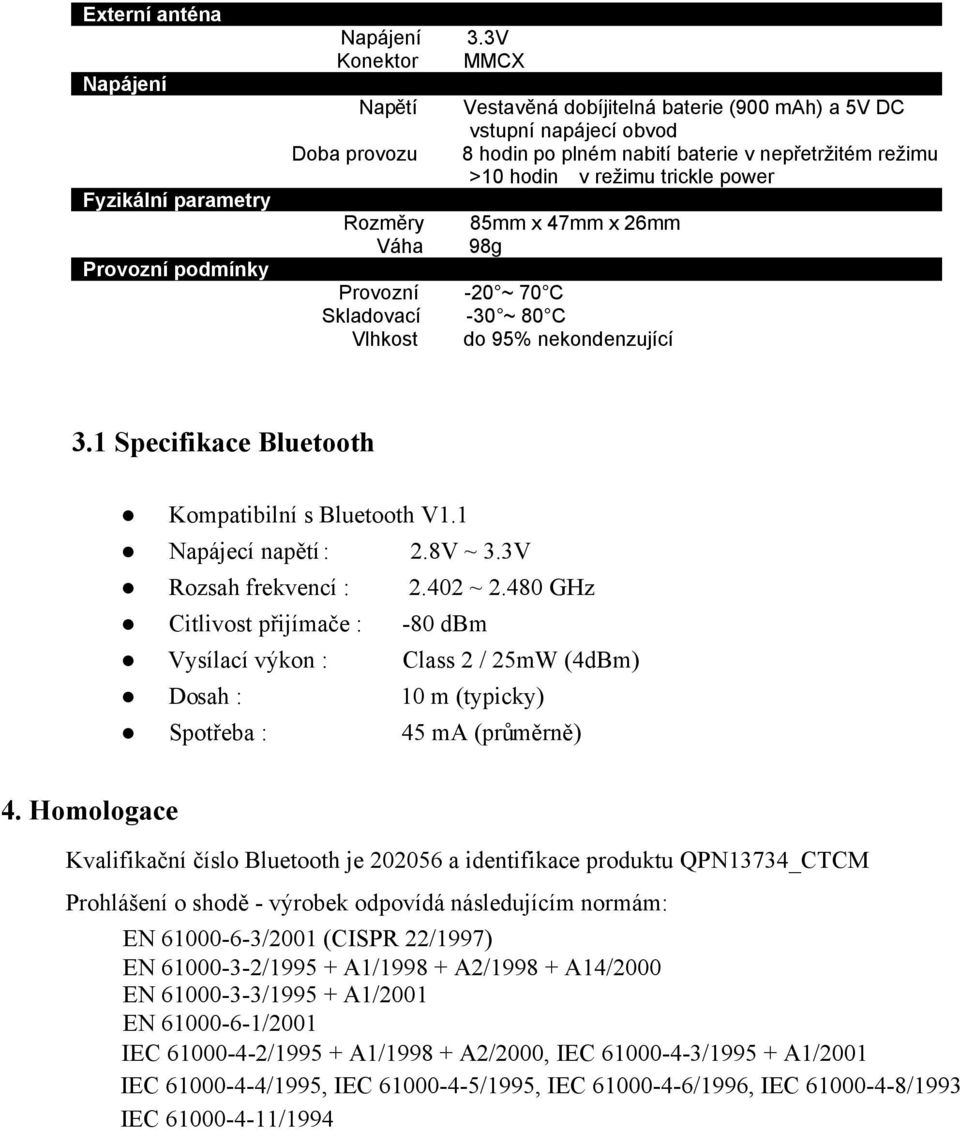

8 Externí anténa Napájení Fyzikální parametry Provozní podmínky Napájení 3.3V Konektor MMCX Napětí Doba provozu Rozměry Váha Vestavěná dobíjitelná baterie (900 mah) a 5V DC vstupní napájecí obvod 8 hodin po plném nabití baterie v nepřetržitém režimu >10 hodin v režimu trickle power 85mm x 47mm x 26mm 98g Provozní -20 ~ 70 C Skladovací -30 ~ 80 C Vlhkost do 95% nekondenzující 3.1 Specifikace Bluetooth Kompatibilní s Bluetooth V1.1 Napájecí napětí : 2.8V ~ 3.3V Rozsah frekvencí : ~ GHz Citlivost přijímače : -80 dbm Vysílací výkon : Class 2 / 25mW (4dBm) Dosah : 10 m (typicky) Spotřeba : 45 ma (průměrně) 4. Homologace Kvalifikační číslo Bluetooth je a identifikace produktu QPN13734_CTCM Prohlášení o shodě - výrobek odpovídá následujícím normám: EN /2001 (CISPR 22/1997) EN / A1/ A2/ A14/2000 EN / A1/2001 EN /2001 IEC / A1/ A2/2000, IEC / A1/2001 IEC /1995, IEC /1995, IEC /1996, IEC /1993 IEC /1994
