1 Obchodně technický seminář Standardní výrobky / Rozvaděče Nymburk Ing. Jan KRÁL

2 Standardní d výrobky - novinky nové modely Compact nové modely Variable nové modely WDE nový typ kondenzátoru KNO230 inovace rozvaděčů typových technologií JDK rozšíření nabídky řídících rozvaděčů o regulaci Carel

3 Nové modely Compact řada CL a CL-EVI (mrazicí) 10 resp. -35/+32 C/R404A řada CM (chladírny) -10/+32 C/R404A řada CH (klimatizace/přípravny) +5/+32 C/R407C řada Digital: kompresory ZBD, ZRD -10/+32 C/R404A +5/+32 C/R407C Doplněny výkonové tabulky pro R404A u jednotek s kompresory Copeland ZR. Celkem 41 nových modelů. Doplnění / změny ve volitelném příslušenství.

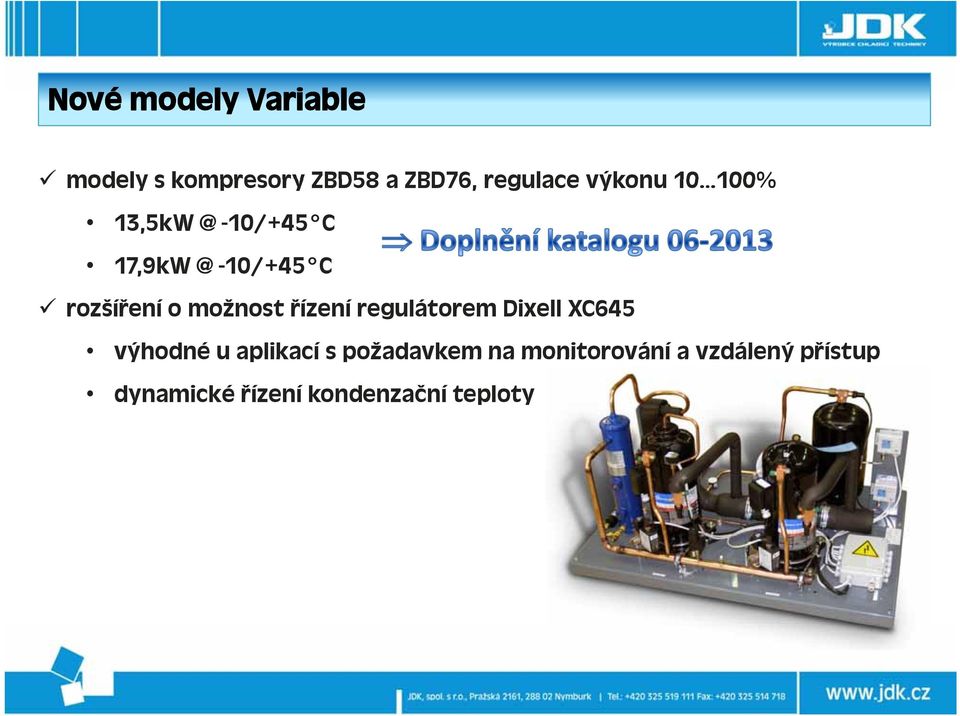

4 Nové modely Variable modely s kompresory ZBD58 a ZBD76, regulace výkonu % 100% -10/+45 C -10/+45 C rozšíření o možnost řízení regulátorem Dixell XC645 výhodné u aplikací s požadavkem na monitorování a vzdálený přístup dynamické řízení kondenzační teploty

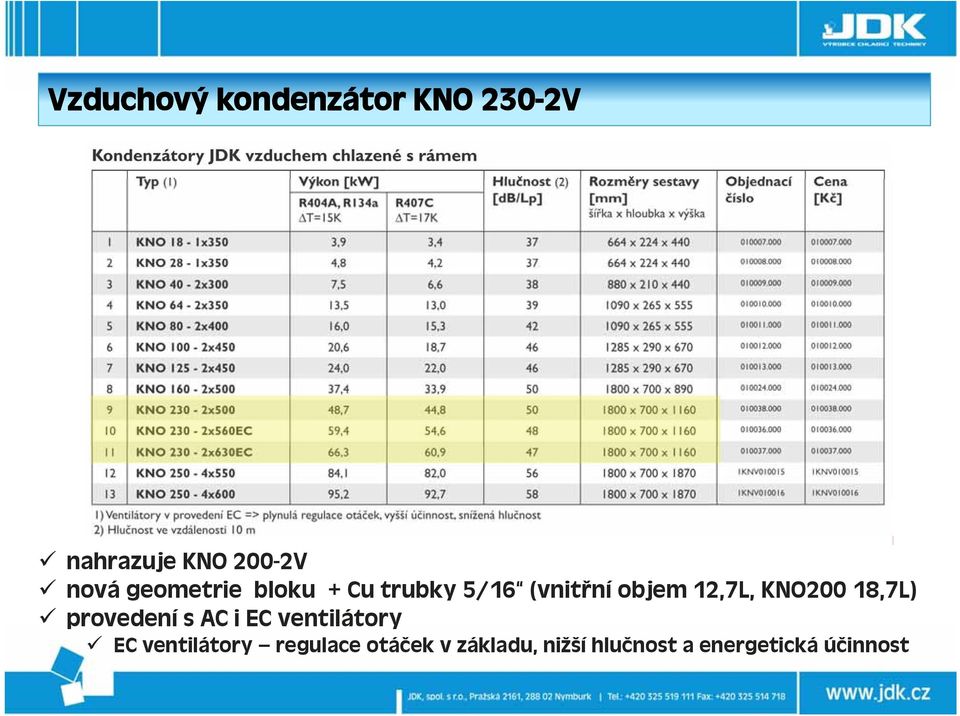

5 Vzduchový kondenzátor KNO 230-2V 2V nahrazuje KNO 200-2V nová geometrie bloku + Cu trubky 5/16 (vnitřní objem 12,7L, KNO200 18,7L) provedení s AC i EC ventilátory EC ventilátory regulace otáček v základu, nižší hlučnost a energetická účinnost

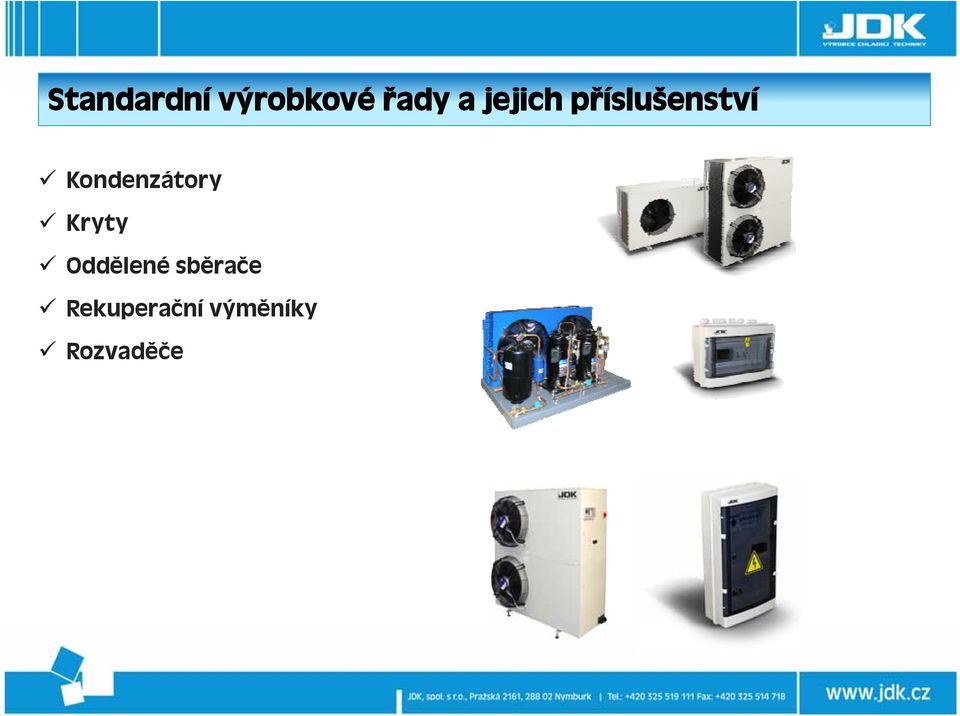

6 Standardní d výrobkové řady d a jejich ji příslušenství í Kondenzátory Kryty Oddělené sběrače Rekuperační výměníky Rozvaděče

7 Kondenzátory Výběr typu kondenzátoru a. vzduchový b. vodní Specifikace vzduchového kondenzátoru: dt teplotní rozdíl mezi Tc a Tamb doporučeno LT=8K, MT=13K, HT=18K Způsob regulace kondenzačního tlaku: bez regulace (chod s kompresorem) stupňovitá plynulá EC ventilátory dynamická v kombinaci s c) a d) úsp pora ene ergie

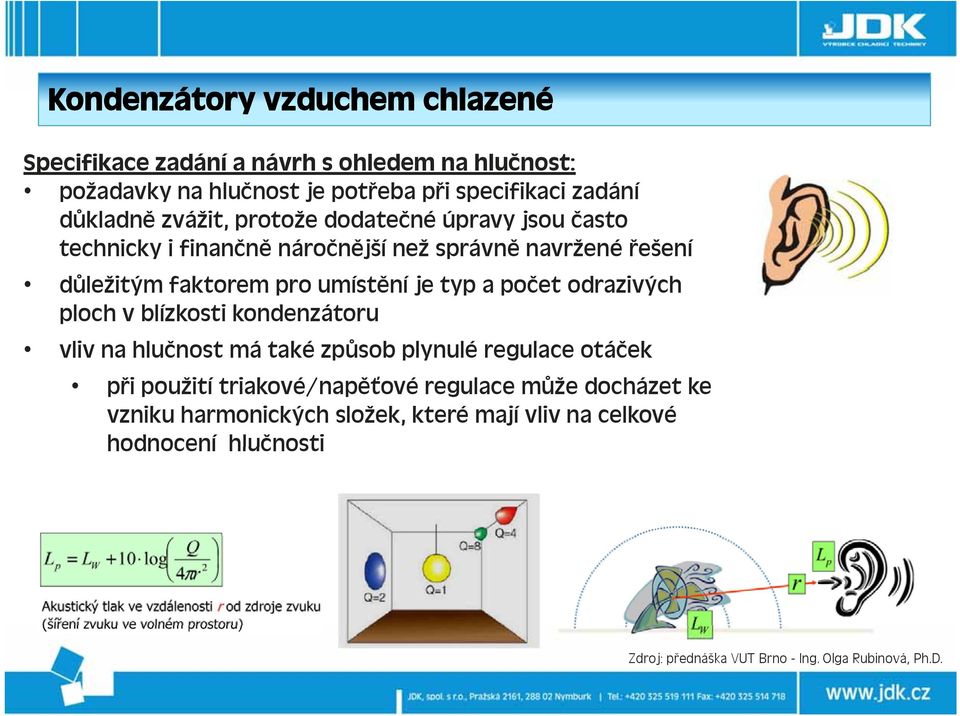

8 Kondenzátory vzduchem chlazené Specifikace zadání a návrh s ohledem na hlučnost: požadavky na hlučnost je potřeba při specifikaci zadání důkladně zvážit, protože dodatečné úpravy jsou často technicky i finančně náročnější než správně navržené řešení důležitým faktorem pro umístění je typ a počet odrazivých ploch v blízkosti kondenzátoru vliv na hlučnost má také způsob plynulé py regulace otáček při použití triakové/napěťové regulace může docházet ke vzniku harmonických složek, které mají vliv na celkové hodnocení hlučnosti Zdroj: přednáška VUT Brno - Ing. Olga Rubinová, Ph.D.

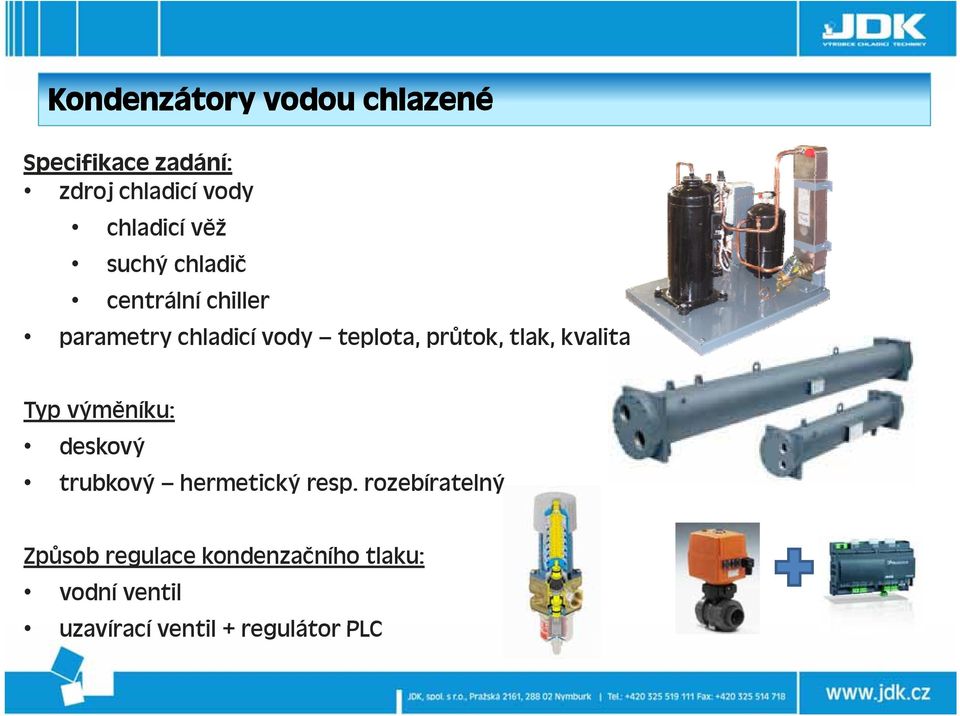

9 Kondenzátory vodou chlazené Specifikace zadání: zdroj chladicí vody chladicí věž suchý chladič centrální chiller parametry chladicí vody teplota, průtok, tlak, kvalita Typ výměníku: deskový trubkový hermetický resp. rozebíratelný Způsob regulace kondenzačního tlaku: vodní ventil uzavírací ventil + regulátor PLC

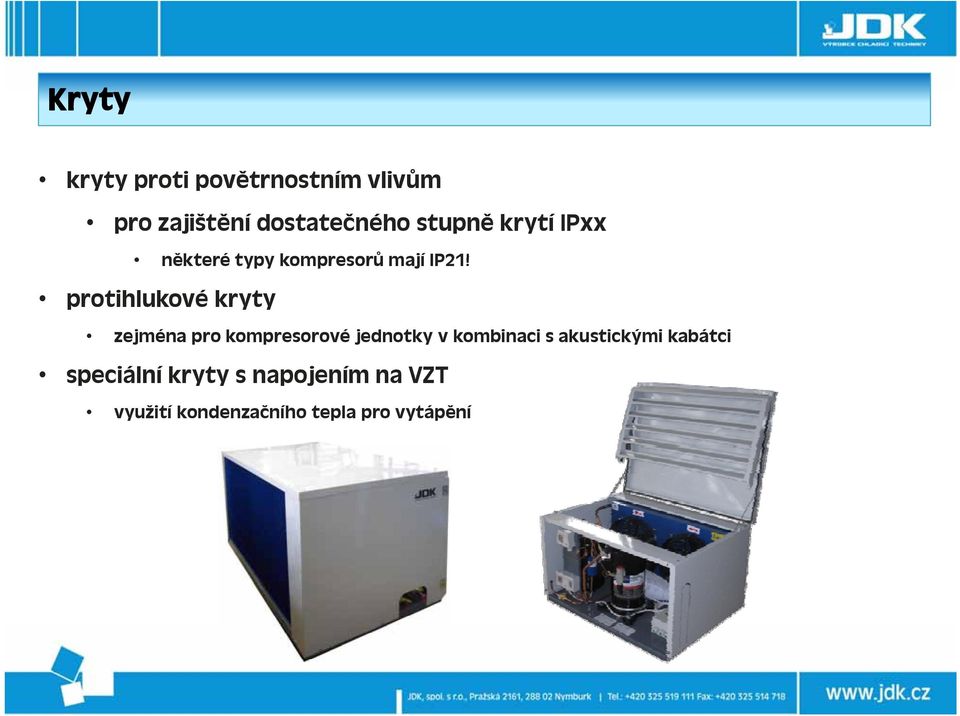

10 Kryty kryty proti povětrnostním vlivům pro zajištění dostatečného stupně krytí IPxx některé typy kompresorů mají IP21! protihlukové kryty zejména pro kompresorové jednotky v kombinaci s akustickými kabátci speciální kryty s napojením na VZT využití kondenzačního tepla pro vytápění

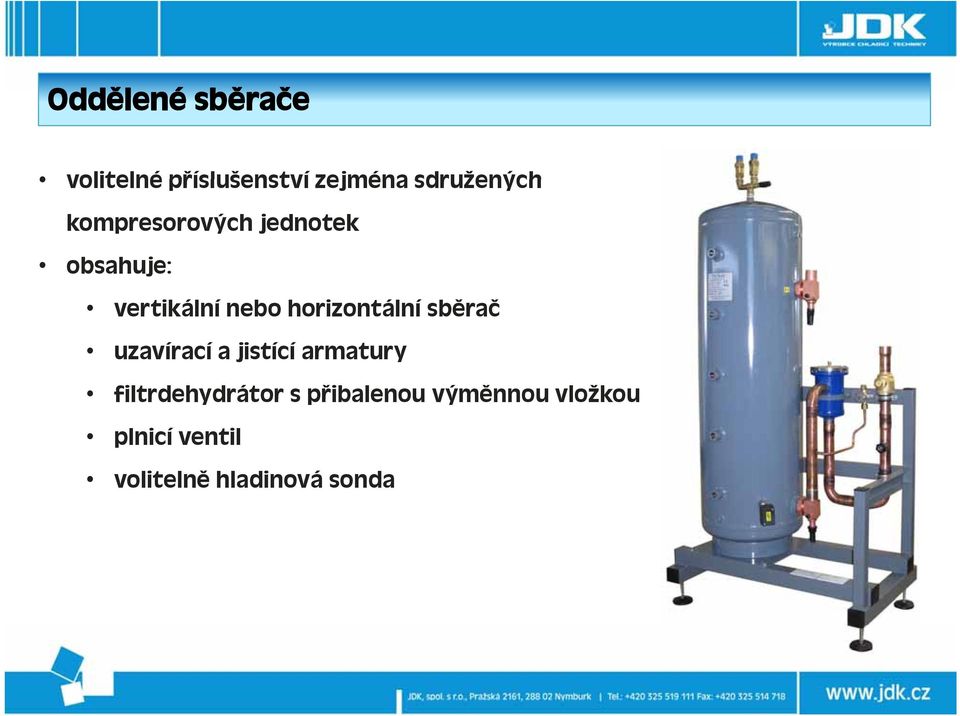

11 Oddělené sběrače č volitelné příslušenství zejména sdružených kompresorových jednotek obsahuje: vertikální nebo horizontální sběrač uzavírací a jistící armatury filtrdehydrátor s přibalenou výměnnou vložkou plnicí ventil volitelně hladinová sonda

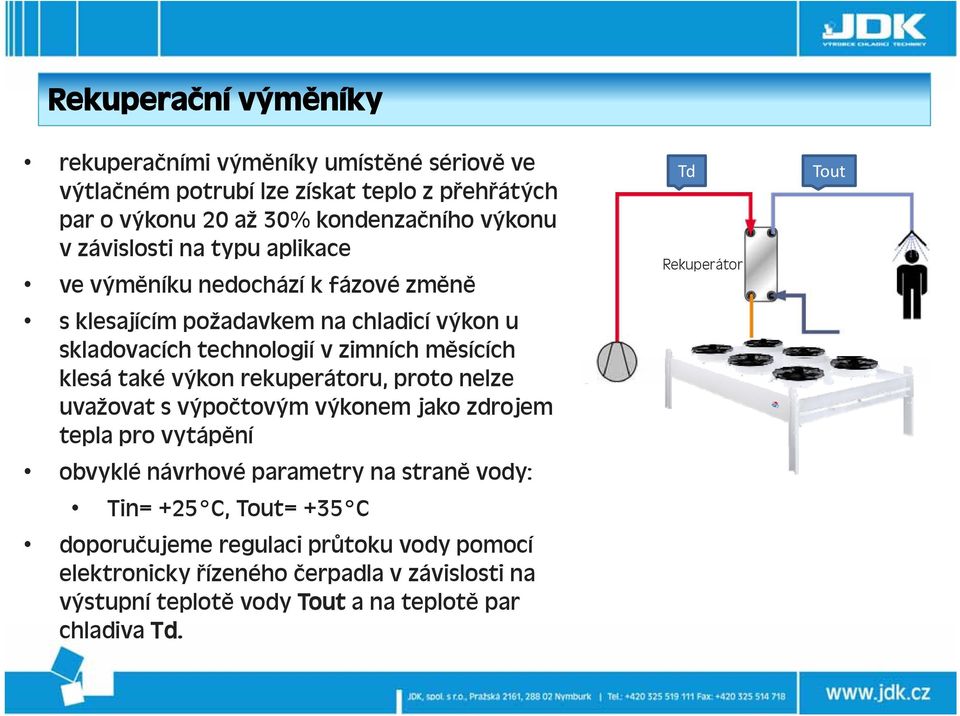

12 Rekuperační č výměníky ě rekuperačními výměníky umístěné sériově ve výtlačném potrubí lze získat teplo z přehřátých Td Tout par o výkonu 20 až 30% kondenzačního výkonu v závislosti na typu aplikace ve výměníku nedochází k fázové změně Rekuperátor s klesajícím požadavkem na chladicí výkon u skladovacích technologií v zimních měsících klesá také výkon rekuperátoru, proto nelze uvažovat s výpočtovým výkonem jako zdrojem tepla pro vytápění obvyklé návrhové parametry na straně vody: Tin= +25 C, Tout= +35 C doporučujeme č regulaci průtoku ů vody pomocí elektronicky řízeného čerpadla v závislosti na výstupní teplotě vody Tout a na teplotě par chladiva Td.

13 Řídící í a silové rozvaděče JDK Vlastní návrh, konstrukce a výroba Používání nejnovějších technologií v oblasti řízení Komponenty od renomovaných značek Návrh a realizace monitorovacích systémů Návrh a realizace vizualizací a dálkového přístupu Speciální řídící systémy y s použitím PLC možnost pružné reakce na požadavky zákazníků

14 Rozvaděče pro řízení standardních technologií - (RKJ) Rozvaděče pro řízení chlazených míst - (CPC) Sestavy pro řízení chlazených míst (CPB) Sestavy pro napájení chlazených míst - (CPB-PWB) PWB) Rozvaděče pro řízení a napájení chlazených míst (RKJ-B)

15 - Rozvaděče pro řízení standardních technologií - Rozvaděče pro řízení chlazených míst - Sestavy pro řízení chlazených míst -Sestavy ypro napájení chlazených míst - Rozvaděče prořízení a napájení chlazených míst

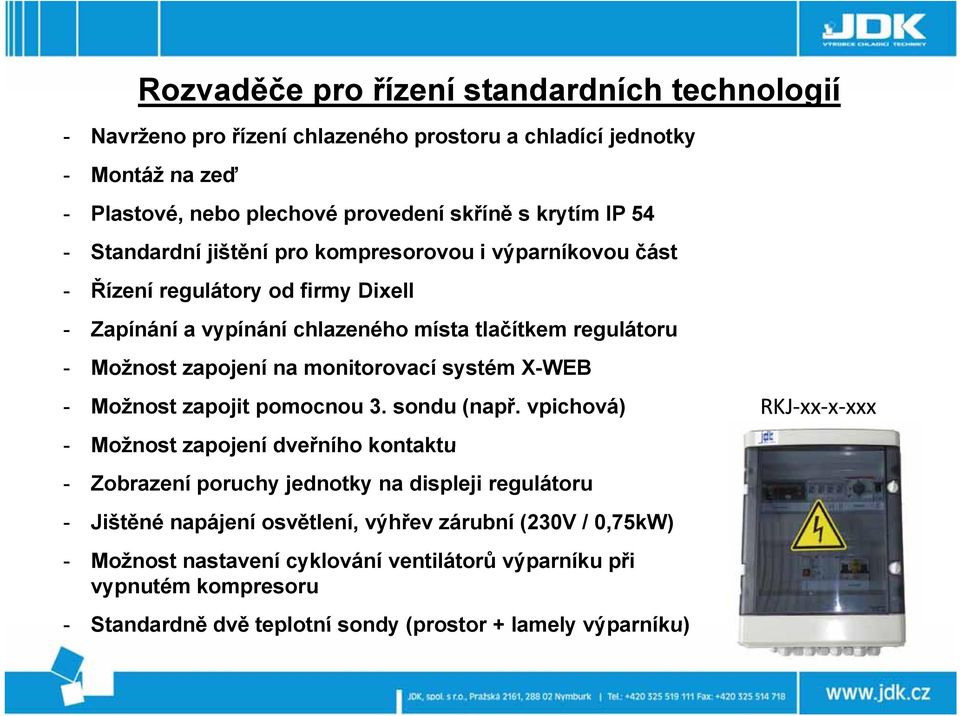

16 Rozvaděče pro řízení standardních technologií - Navrženo pro řízení chlazeného prostoru a chladící jednotky - Montáž na zeď - Plastové, nebo plechové provedení skříně s krytím IP 54 - Standardní jištění pro kompresorovou i výparníkovou část - Řízení regulátory od firmy Dixell - Zapínání a vypínání chlazeného místa tlačítkem regulátoru - Možnost zapojení na monitorovací systém X-WEB - Možnost zapojit pomocnou 3. sondu (např. vpichová) - Možnost zapojení dveřního kontaktu - Zobrazení poruchy jednotky na displeji regulátoru - Jištěné napájení osvětlení, výhřev zárubní (230V / 0,75kW) - Možnost nastavení cyklování ventilátorů výparníku při vypnutém kompresoru - Standardně dvě teplotní sondy (prostor + lamely výparníku) RKJ xx x xxx

17 Příklad technologie Jištěný ýpřívod Soubor ochran, výhřev oleje Ventilátor kondenzátoru Kompresor RKJ-xx-x-xxx Ta (teplota prostoru) Chl. prostor, box Dveřní kontakt T1 Odtávání

18 Kódování typů RKJ x x x x x x x x Kód napájení kompresoru Kód jištění výhřevu hran atp. Kód způsobu napájení ventilátorů kondenzátoru Kód typu řízení Kód jištění odtávání výparníku Kód jištění ventilátorů výparníku Počet výparníků Typ kombinace ventilátorů a odtávání

19 - Rozvaděče pro řízení standardních technologií - Rozvaděče pro řízení chlazených míst - Sestavy pro řízení chlazených míst -Sestavy ypro napájení chlazených míst - Rozvaděče prořízení a napájení chlazených míst

20 Rozvaděče pro řízení chlazených míst Zákaznická místa - Navrženo pro řízení chlazeného prostoru - boxu - Montáž na zeď, nebo stěnu boxu - Plastové provedení skříně s krytím IP 54 - Standardní jištění pro ventilátor 10A/1~, 6,3A/3~ a odtávání do 16A - Řízeno regulátory od firmy Dixell - Zapínání a vypínání chlazeného místa tlačítkem regulátoru CPC-DIx-xx - Řízení solenoid ventilu - Možnost ovládat jednotku řady Compact - Možnost zapojení na monitorovací systém X-WEB

21 Příklad technologie Jištěný přívod Řídící signál pro jednotku Compact Jištěný přívod Chl. prostor, box CPC-DIx-x Ta (teplota prostoru) (dveřní kontakt) T1 Odtávání

22 Kódování typů CPC C DIx - x M B Konektivita S monitorováním Bez monitorování Kódování Označení Počet výparníků Napájení vent. Napájení odt. Popis 1F V Není Výparník bez el. odtávání V 230 V Výparník s el. odtávání 1/ V 230 V Výparníky s el. odtávání 1D 1 Není 230 V Výparník jen s el. odtávání V 400 V Výparník s el. odtávání 2/ V 400 V Výparníky s el. odtávání 3F V Není Výparník bez el. odtávání V 400 V Výparník s el. odtávání 3/ V 400 V Výparníky s el. odtávání 3D 1 Není 400 V Výparník jen s el. odtávání

23 - Rozvaděče pro řízení standardních technologií - Rozvaděče pro řízení chlazených míst - Sestavy ypro řízení chlazených míst -Sestavy ypro napájení chlazených míst - Rozvaděče prořízení a napájení chlazených míst

24 Sestavy pro řízení chlazených míst Zákaznická místa - Navrženo pro řízení chlazeného prostoru - boxu - Montáž do společného odděleného rozvaděče, umístění regulátorů na dveřích skříně - Standardní jištění pro ventilátor 10A /1~, 6,3A /3~ a odtávání do 16A - Řízeno regulátory od firmy Dixell - Zapínání a vypínání chlazeného místa tlačítkem regulátoru - Řízení solenoid ventilu CPB-DIx-xx - Možnost zapojení na monitorovací systém stém X-WEB

25 Příklad technologie RKJ-B-xxxx Chl. prostor Ta (teplota prostoru) CPB-DIx-xx T1 (dveřní kontakt) Odtávání Jištěný přívod

26 Kódování typů C P B D I x - x M B Konektivita S monitorováním Bez monitorování Kódování Označení Počet výparníků Napájení vent. Napájení odt. Popis 1F V Není Výparník bez el. odtávání V 230 V Výparník s el. odtávání 1/ V 230 V Výparníky s el. odtávání 1D 1 Není 230 V Výparník jen s el. odtávání V 400 V Výparník s el. odtávání 2/ V 400 V Výparníky s el. odtávání 3F V Není Výparník bez el. odtávání V 400 V Výparník s el. odtávání 3/ V 400 V Výparníky s el. odtávání 3D 1 Není 400 V Výparník jen s el. odtávání

27 - Rozvaděče pro řízení standardních technologií - Rozvaděče pro řízení chlazených míst - Sestavy pro řízení chlazených míst - Sestavy pro napájení chlazených míst - Rozvaděče prořízení a napájení chlazených míst

28 Sestavy pro napájení chlazených míst Napájecí místa - Navrženo pro napájení rozvaděče pro řízení chlazeného prostoru, nebo chladícího nábytku, které je vybaveno vlastním řízením - Montáž do společného odděleného rozvaděče - Provedení 1~/230V a 3~/400V - Zapínání a vypínání chlazeného místa přepínačem na dveřích - Typy s proudovým chráničem CPB-PWB-x

29 Příklad technologie RKJ-B-xxxx Box bez řízení CPC-DIx-xx CPB-PWB-xx CPB-PWB-xx CPC-DIx-xx CPB-PWB-xx CPB-PWB-xx Box bez řízení Jištěný přívod Pult s řízením Vitrína s řízením

30 Kódování typů CPB PWB- x Kódování Označení Napětí Jištění Popis V 20 A Vybaveno vypínačem 1.FI 230 V 20 A Vybaveno vypínačem a proudovým chráničem V 16 A Vybaveno vypínačem 3B 400 V 25 A Vybaveno vypínačem 3C 400 V 40 A Vybaveno vypínačem 3D 400 V 63 A Vybaveno vypínačem 3.FI 400 V 16 A Vybaveno vypínačem a proudovým chráničem

31 - Rozvaděče pro řízení standardních technologií - Rozvaděče pro řízení chlazených míst - Sestavy pro řízení chlazených míst -Sestavy ypro napájení chlazených míst - Rozvaděče pro řízení a napájení chlazených míst

32 Rozvaděče pro řízení a napájení chlazených míst - Rozvaděč pro osazení řídícími místy CPB a napájecími místy PWB - Vybaven hlavním vypínačem - Plechové provedení skříně s krytím IP 42 - Možnost provedení s centrálním ovládáním osvětlení - Umístění ve strojovně atp. RKJ-B-xxx

33 Příklad technologie RKJ-B-xxxx Box bez řízení CPC-DIx-xx CPB-PWB-xx PWB CPB-DIx-xx xx Box bez řízení CPB-DIx-xx CPB-PWB-xx Pult bez řízení Jištěný přívod Vitrína s řízením

34 Jištěný přívod Příklad technologie RKJ-B-xxxx Chlazený prostor, box CPB Dix xx Propojení jednotlivých komponent SV Ta FAN EVAP X WEB 300/6 DS LI T1 DEF CPB PWB xx PWB RS 485 CPC-DIx-xx Ethernet TCP/IP Napájení odděleného rozvaděče CPC Lokální síť LAN internet Přístup z Webu

35 Kódování typů RKJ - B xx x x x Počet modulů v rozvaděči S W Typ rozvaděče Samostatně stojící Na zeď U D Umístění kabelových průchodů Průchody nahoře Průchody dole N L Centrální ovládání osvětlení Bez ovládání S ovládáním

36 Řízení technologií se vzdáleným přístupem

37 Řízení zákaznických řešení a vícekompresorových jednotek
