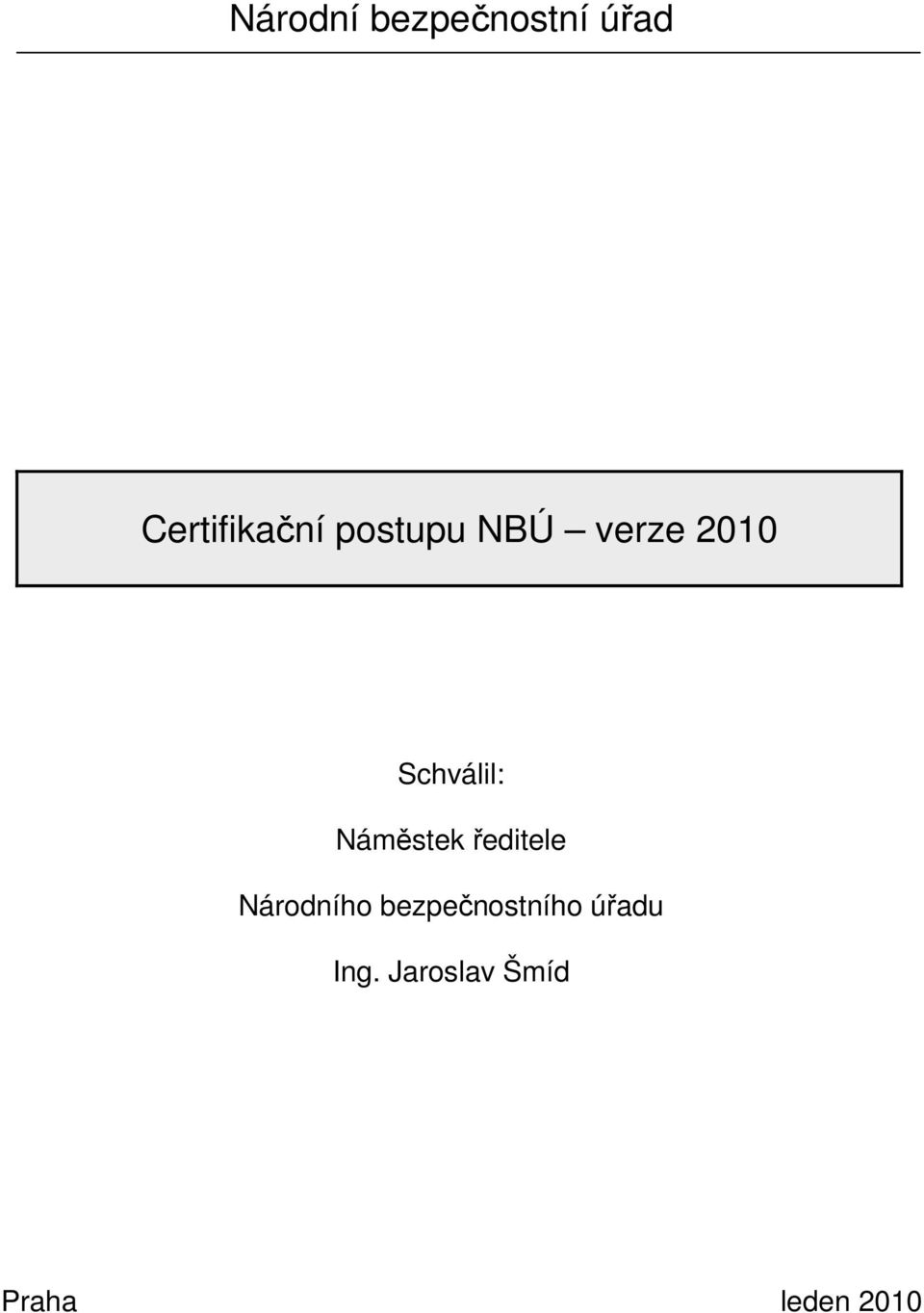

1 Národní bezpečnostní úřad Certifikační postupu NBÚ verze 2010 Schválil: Náměstek ředitele Národního bezpečnostního úřadu Ing. Jaroslav Šmíd Praha leden 2010

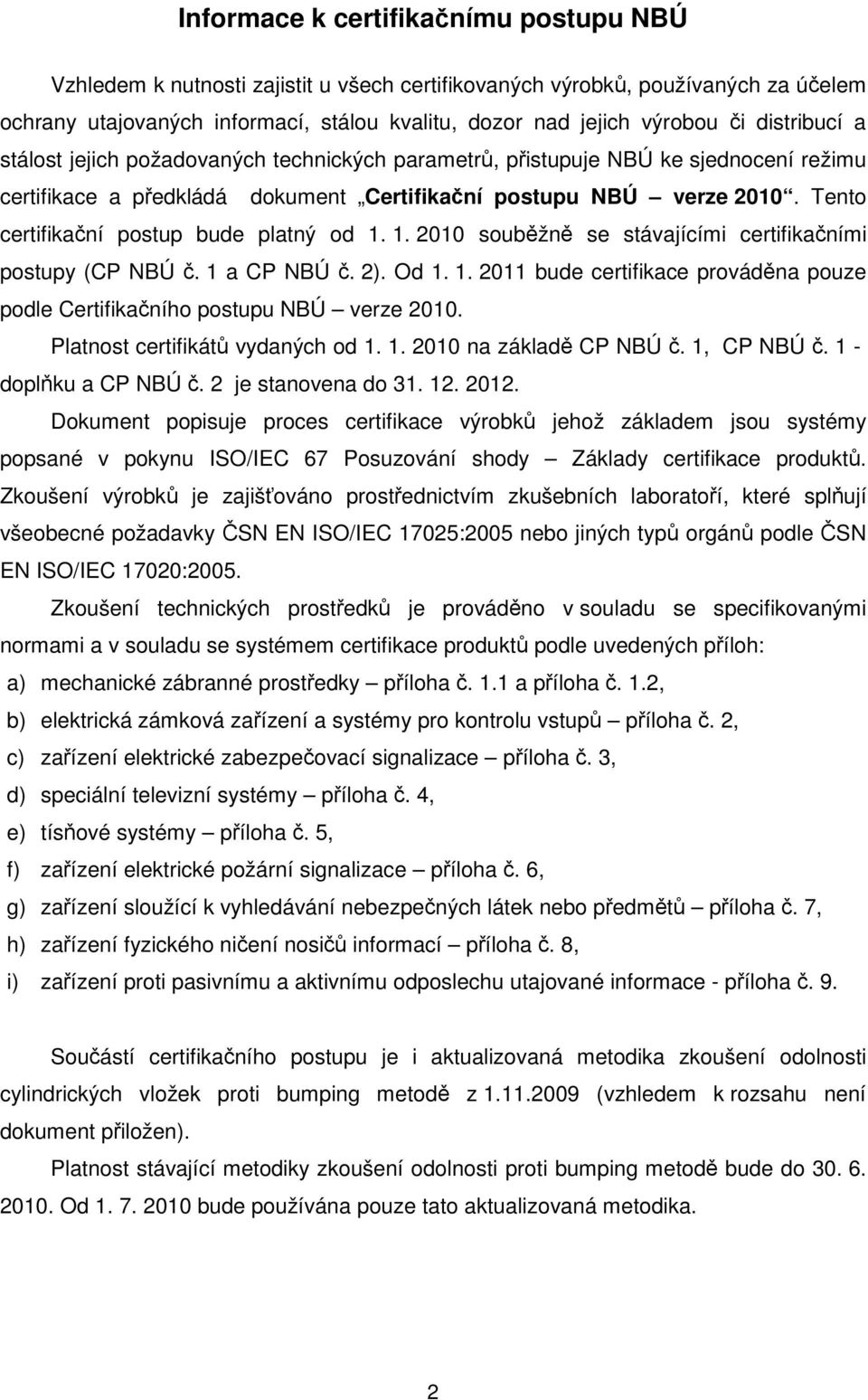

2 Informace k certifikačnímu postupu NBÚ Vzhledem k nutnosti zajistit u všech certifikovaných výrobků, používaných za účelem ochrany utajovaných informací, stálou kvalitu, dozor nad jejich výrobou či distribucí a stálost jejich požadovaných technických parametrů, přistupuje NBÚ ke sjednocení režimu certifikace a předkládá dokument Certifikační postupu NBÚ verze Tento certifikační postup bude platný od souběžně se stávajícími certifikačními postupy (CP NBÚ č. 1 a CP NBÚ č. 2). Od bude certifikace prováděna pouze podle Certifikačního postupu NBÚ verze Platnost certifikátů vydaných od na základě CP NBÚ č. 1, CP NBÚ č. 1 - doplňku a CP NBÚ č. 2 je stanovena do Dokument popisuje proces certifikace výrobků jehož základem jsou systémy popsané v pokynu ISO/IEC 67 Posuzování shody Základy certifikace produktů. Zkoušení výrobků je zajišťováno prostřednictvím zkušebních laboratoří, které splňují všeobecné požadavky ČSN EN ISO/IEC 17025:2005 nebo jiných typů orgánů podle ČSN EN ISO/IEC 17020:2005. Zkoušení technických prostředků je prováděno v souladu se specifikovanými normami a v souladu se systémem certifikace produktů podle uvedených příloh: a) mechanické zábranné prostředky příloha č. 1.1 a příloha č. 1.2, b) elektrická zámková zařízení a systémy pro kontrolu vstupů příloha č. 2, c) zařízení elektrické zabezpečovací signalizace příloha č. 3, d) speciální televizní systémy příloha č. 4, e) tísňové systémy příloha č. 5, f) zařízení elektrické požární signalizace příloha č. 6, g) zařízení sloužící k vyhledávání nebezpečných látek nebo předmětů příloha č. 7, h) zařízení fyzického ničení nosičů informací příloha č. 8, i) zařízení proti pasivnímu a aktivnímu odposlechu utajované informace - příloha č. 9. Součástí certifikačního postupu je i aktualizovaná metodika zkoušení odolnosti cylindrických vložek proti bumping metodě z (vzhledem k rozsahu není dokument přiložen). Platnost stávající metodiky zkoušení odolnosti proti bumping metodě bude do Od bude používána pouze tato aktualizovaná metodika. 2

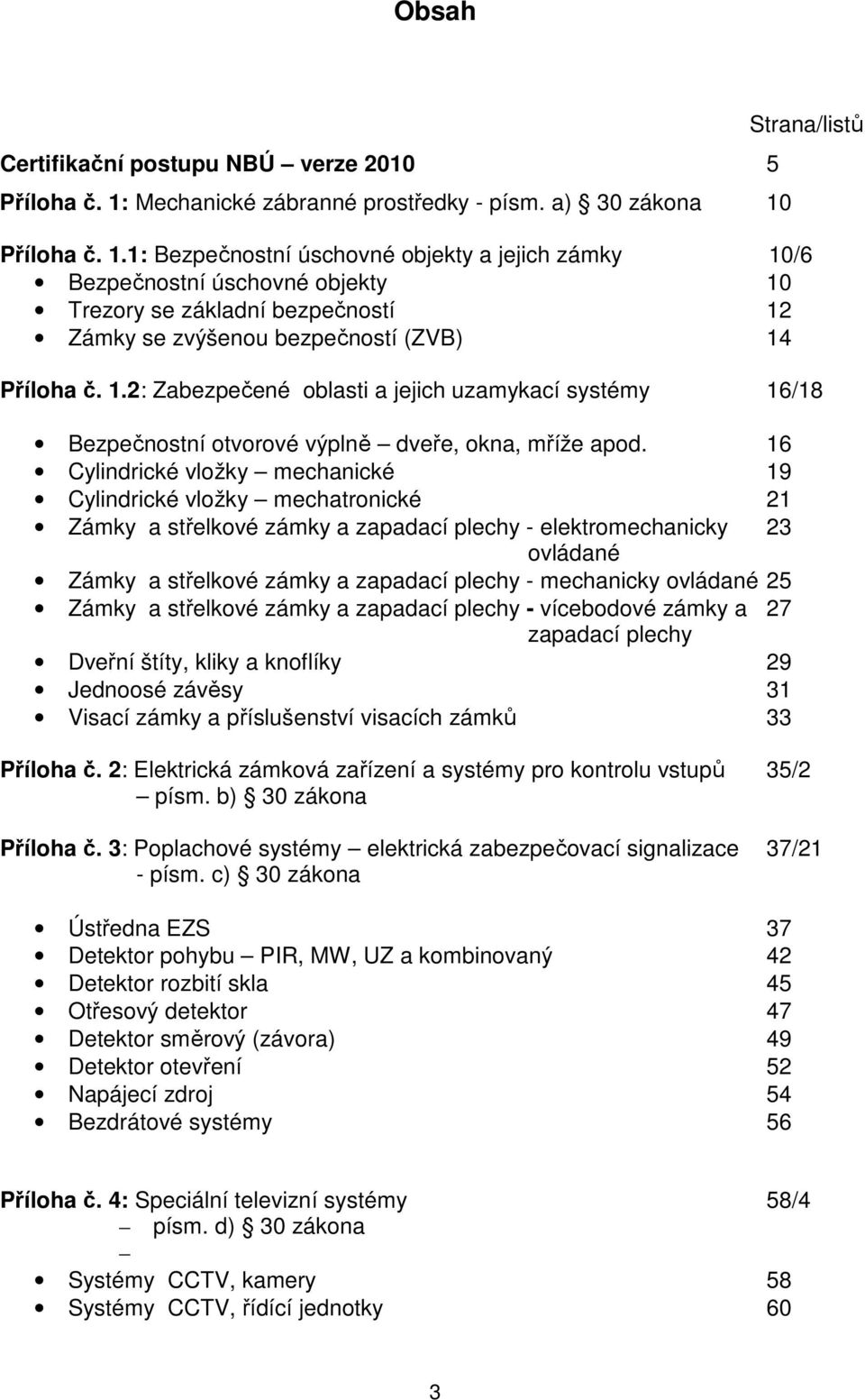

3 Obsah Certifikační postupu NBÚ verze Příloha č. 1: Mechanické zábranné prostředky - písm. a) 30 zákona 10 Strana/listů Příloha č. 1.1: Bezpečnostní úschovné objekty a jejich zámky 10/6 Bezpečnostní úschovné objekty 10 Trezory se základní bezpečností 12 Zámky se zvýšenou bezpečností (ZVB) 14 Příloha č. 1.2: Zabezpečené oblasti a jejich uzamykací systémy 16/18 Bezpečnostní otvorové výplně dveře, okna, mříže apod. 16 Cylindrické vložky mechanické 19 Cylindrické vložky mechatronické 21 Zámky a střelkové zámky a zapadací plechy - elektromechanicky 23 ovládané Zámky a střelkové zámky a zapadací plechy - mechanicky ovládané 25 Zámky a střelkové zámky a zapadací plechy - vícebodové zámky a 27 zapadací plechy Dveřní štíty, kliky a knoflíky 29 Jednoosé závěsy 31 Visací zámky a příslušenství visacích zámků 33 Příloha č. 2: Elektrická zámková zařízení a systémy pro kontrolu vstupů 35/2 písm. b) 30 zákona Příloha č. 3: Poplachové systémy elektrická zabezpečovací signalizace 37/21 - písm. c) 30 zákona Ústředna EZS 37 Detektor pohybu PIR, MW, UZ a kombinovaný 42 Detektor rozbití skla 45 Otřesový detektor 47 Detektor směrový (závora) 49 Detektor otevření 52 Napájecí zdroj 54 Bezdrátové systémy 56 Příloha č. 4: Speciální televizní systémy 58/4 písm. d) 30 zákona Systémy CCTV, kamery 58 Systémy CCTV, řídící jednotky 60 3

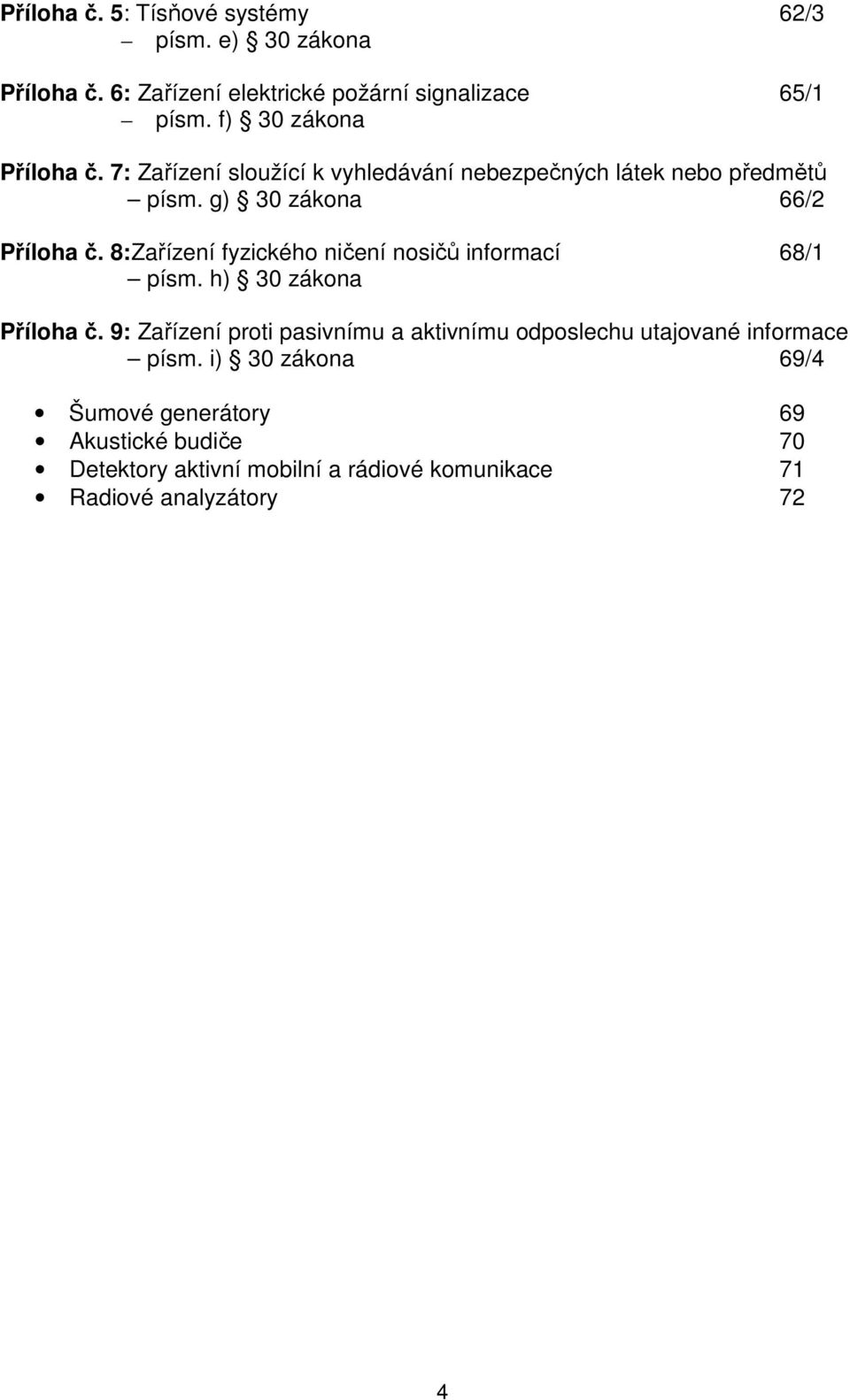

4 Příloha č. 5: Tísňové systémy 62/3 písm. e) 30 zákona Příloha č. 6: Zařízení elektrické požární signalizace 65/1 písm. f) 30 zákona Příloha č. 7: Zařízení sloužící k vyhledávání nebezpečných látek nebo předmětů písm. g) 30 zákona 66/2 Příloha č. 8:Zařízení fyzického ničení nosičů informací 68/1 písm. h) 30 zákona Příloha č. 9: Zařízení proti pasivnímu a aktivnímu odposlechu utajované informace písm. i) 30 zákona 69/4 Šumové generátory 69 Akustické budiče 70 Detektory aktivní mobilní a rádiové komunikace 71 Radiové analyzátory 72 4

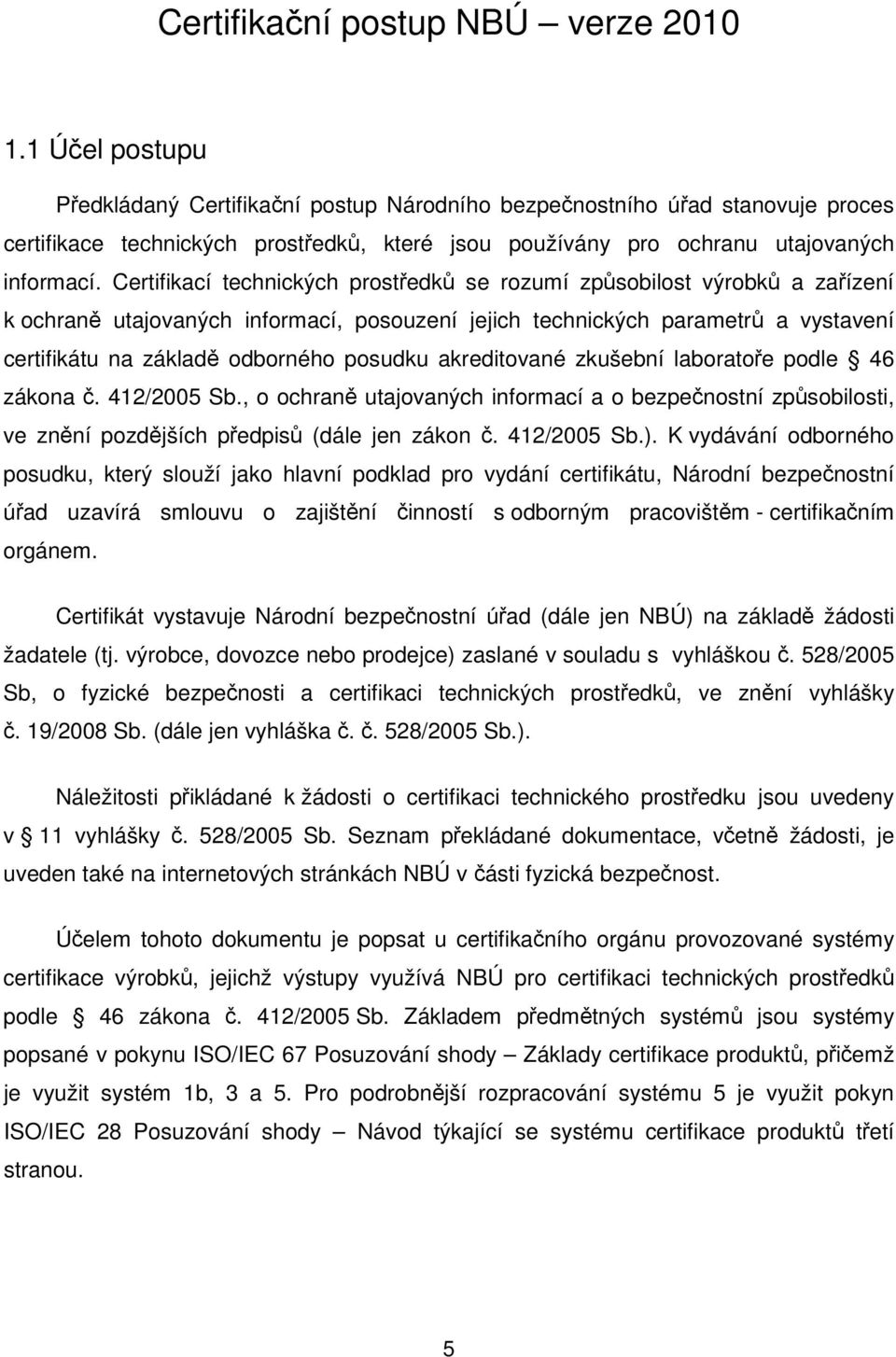

5 Certifikační postup NBÚ verze Účel postupu Předkládaný Certifikační postup Národního bezpečnostního úřad stanovuje proces certifikace technických prostředků, které jsou používány pro ochranu utajovaných informací. Certifikací technických prostředků se rozumí způsobilost výrobků a zařízení k ochraně utajovaných informací, posouzení jejich technických parametrů a vystavení certifikátu na základě odborného posudku akreditované zkušební laboratoře podle 46 zákona č. 412/2005 Sb., o ochraně utajovaných informací a o bezpečnostní způsobilosti, ve znění pozdějších předpisů (dále jen zákon č. 412/2005 Sb.). K vydávání odborného posudku, který slouží jako hlavní podklad pro vydání certifikátu, Národní bezpečnostní úřad uzavírá smlouvu o zajištění činností s odborným pracovištěm - certifikačním orgánem. Certifikát vystavuje Národní bezpečnostní úřad (dále jen NBÚ) na základě žádosti žadatele (tj. výrobce, dovozce nebo prodejce) zaslané v souladu s vyhláškou č. 528/2005 Sb, o fyzické bezpečnosti a certifikaci technických prostředků, ve znění vyhlášky č. 19/2008 Sb. (dále jen vyhláška č. č. 528/2005 Sb.). Náležitosti přikládané k žádosti o certifikaci technického prostředku jsou uvedeny v 11 vyhlášky č. 528/2005 Sb. Seznam překládané dokumentace, včetně žádosti, je uveden také na internetových stránkách NBÚ v části fyzická bezpečnost. Účelem tohoto dokumentu je popsat u certifikačního orgánu provozované systémy certifikace výrobků, jejichž výstupy využívá NBÚ pro certifikaci technických prostředků podle 46 zákona č. 412/2005 Sb. Základem předmětných systémů jsou systémy popsané v pokynu ISO/IEC 67 Posuzování shody Základy certifikace produktů, přičemž je využit systém 1b, 3 a 5. Pro podrobnější rozpracování systému 5 je využit pokyn ISO/IEC 28 Posuzování shody Návod týkající se systému certifikace produktů třetí stranou. 5

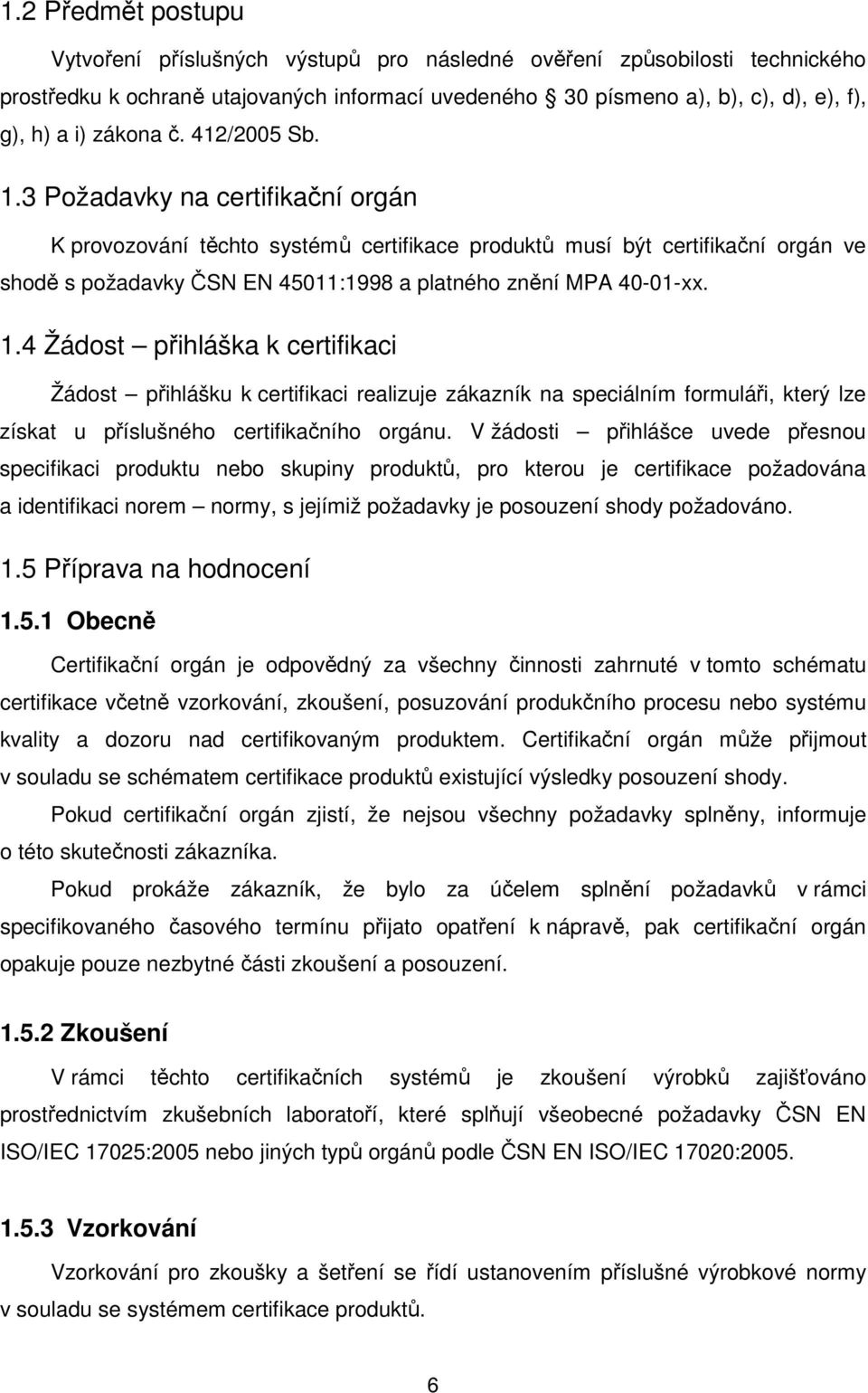

6 1.2 Předmět postupu Vytvoření příslušných výstupů pro následné ověření způsobilosti technického prostředku k ochraně utajovaných informací uvedeného 30 písmeno a), b), c), d), e), f), g), h) a i) zákona č. 412/2005 Sb. 1.3 Požadavky na certifikační orgán K provozování těchto systémů certifikace produktů musí být certifikační orgán ve shodě s požadavky ČSN EN 45011:1998 a platného znění MPA xx. 1.4 Žádost přihláška k certifikaci Žádost přihlášku k certifikaci realizuje zákazník na speciálním formuláři, který lze získat u příslušného certifikačního orgánu. V žádosti přihlášce uvede přesnou specifikaci produktu nebo skupiny produktů, pro kterou je certifikace požadována a identifikaci norem normy, s jejímiž požadavky je posouzení shody požadováno. 1.5 Příprava na hodnocení Obecně Certifikační orgán je odpovědný za všechny činnosti zahrnuté v tomto schématu certifikace včetně vzorkování, zkoušení, posuzování produkčního procesu nebo systému kvality a dozoru nad certifikovaným produktem. Certifikační orgán může přijmout v souladu se schématem certifikace produktů existující výsledky posouzení shody. Pokud certifikační orgán zjistí, že nejsou všechny požadavky splněny, informuje o této skutečnosti zákazníka. Pokud prokáže zákazník, že bylo za účelem splnění požadavků v rámci specifikovaného časového termínu přijato opatření k nápravě, pak certifikační orgán opakuje pouze nezbytné části zkoušení a posouzení Zkoušení V rámci těchto certifikačních systémů je zkoušení výrobků zajišťováno prostřednictvím zkušebních laboratoří, které splňují všeobecné požadavky ČSN EN ISO/IEC 17025:2005 nebo jiných typů orgánů podle ČSN EN ISO/IEC 17020: Vzorkování Vzorkování pro zkoušky a šetření se řídí ustanovením příslušné výrobkové normy v souladu se systémem certifikace produktů. 6

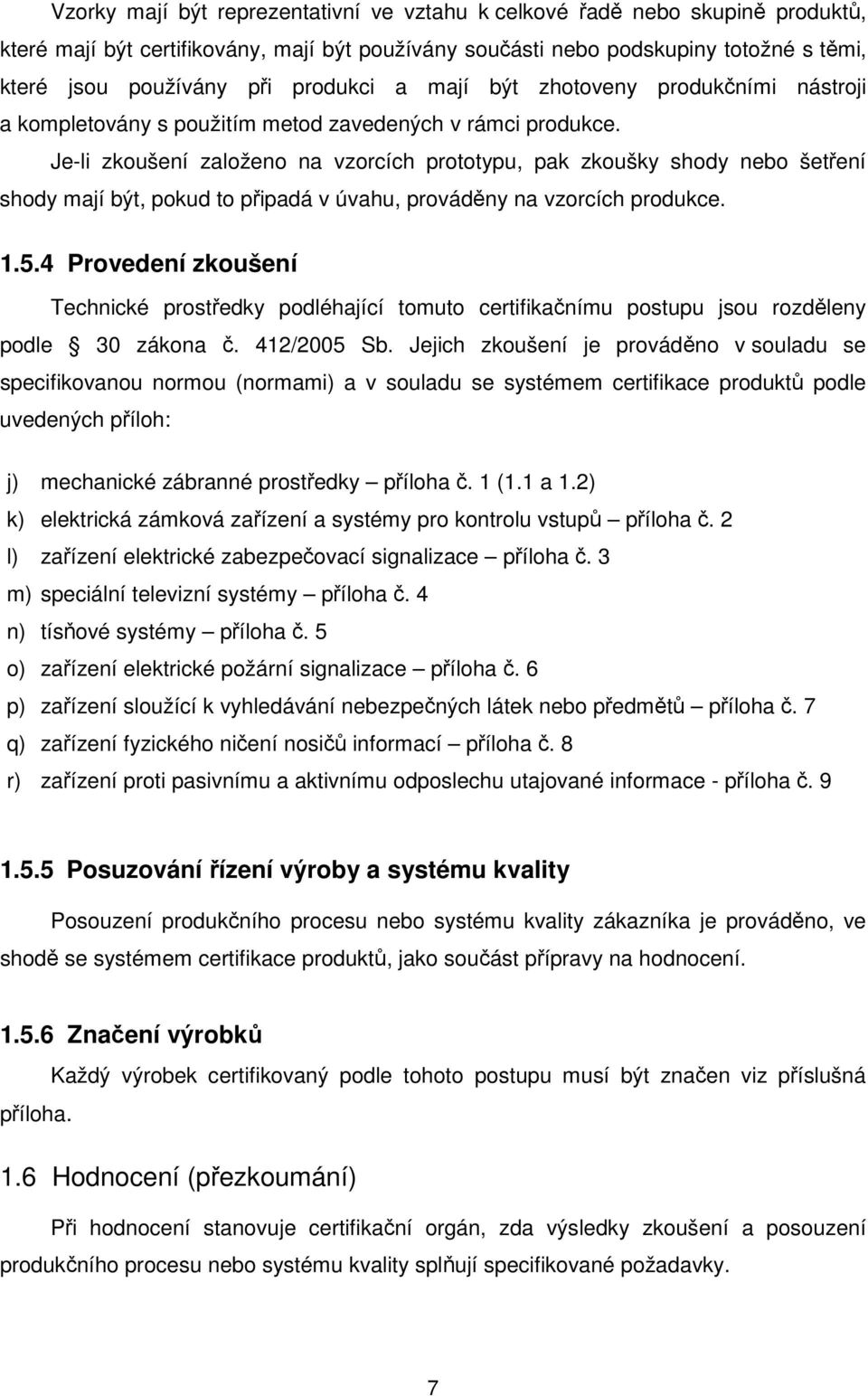

7 Vzorky mají být reprezentativní ve vztahu k celkové řadě nebo skupině produktů, které mají být certifikovány, mají být používány součásti nebo podskupiny totožné s těmi, které jsou používány při produkci a mají být zhotoveny produkčními nástroji a kompletovány s použitím metod zavedených v rámci produkce. Je-li zkoušení založeno na vzorcích prototypu, pak zkoušky shody nebo šetření shody mají být, pokud to připadá v úvahu, prováděny na vzorcích produkce Provedení zkoušení Technické prostředky podléhající tomuto certifikačnímu postupu jsou rozděleny podle 30 zákona č. 412/2005 Sb. Jejich zkoušení je prováděno v souladu se specifikovanou normou (normami) a v souladu se systémem certifikace produktů podle uvedených příloh: j) mechanické zábranné prostředky příloha č. 1 (1.1 a 1.2) k) elektrická zámková zařízení a systémy pro kontrolu vstupů příloha č. 2 l) zařízení elektrické zabezpečovací signalizace příloha č. 3 m) speciální televizní systémy příloha č. 4 n) tísňové systémy příloha č. 5 o) zařízení elektrické požární signalizace příloha č. 6 p) zařízení sloužící k vyhledávání nebezpečných látek nebo předmětů příloha č. 7 q) zařízení fyzického ničení nosičů informací příloha č. 8 r) zařízení proti pasivnímu a aktivnímu odposlechu utajované informace - příloha č Posuzování řízení výroby a systému kvality Posouzení produkčního procesu nebo systému kvality zákazníka je prováděno, ve shodě se systémem certifikace produktů, jako součást přípravy na hodnocení Značení výrobků Každý výrobek certifikovaný podle tohoto postupu musí být značen viz příslušná příloha. 1.6 Hodnocení (přezkoumání) Při hodnocení stanovuje certifikační orgán, zda výsledky zkoušení a posouzení produkčního procesu nebo systému kvality splňují specifikované požadavky. 7

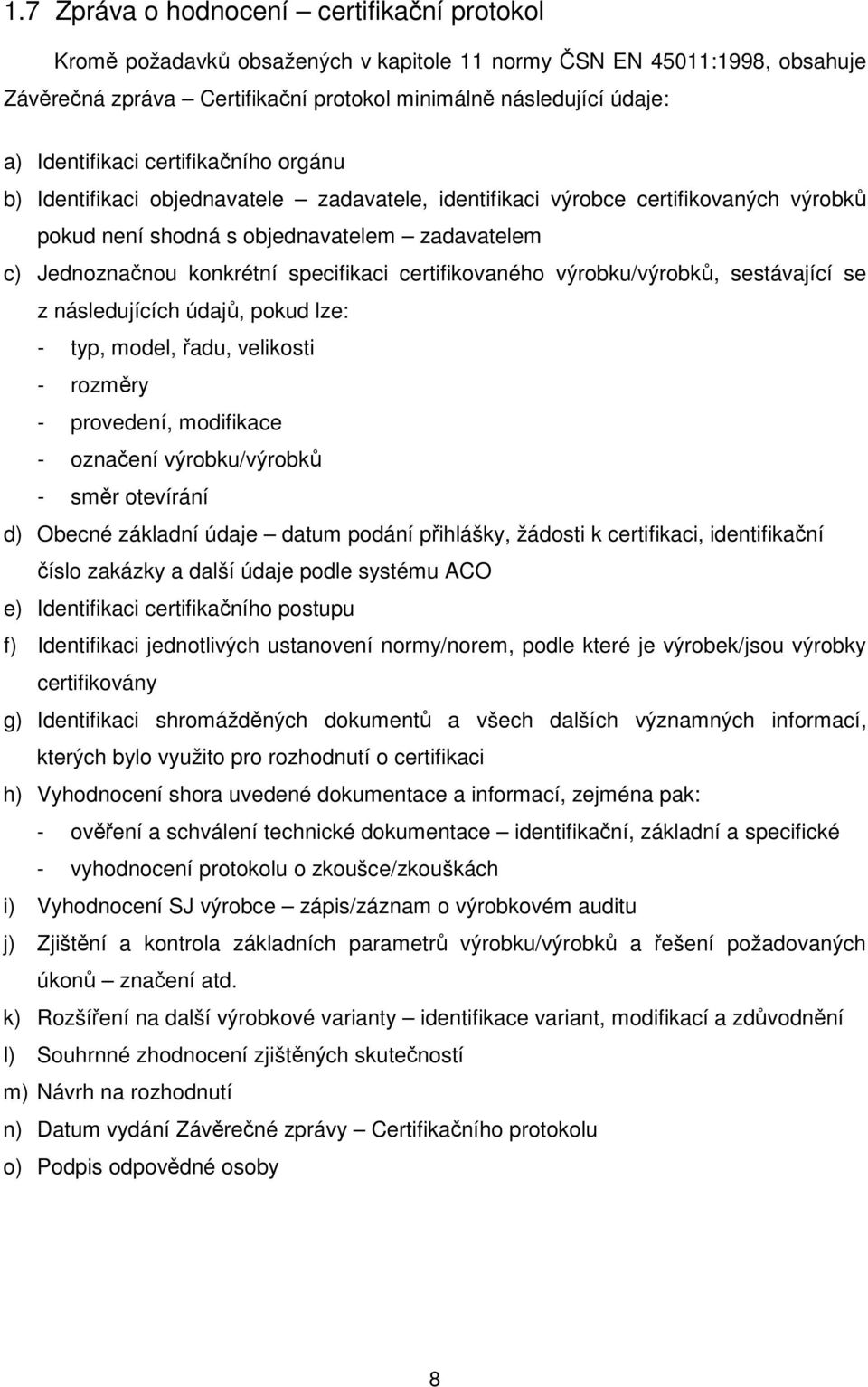

8 1.7 Zpráva o hodnocení certifikační protokol Kromě požadavků obsažených v kapitole 11 normy ČSN EN 45011:1998, obsahuje Závěrečná zpráva Certifikační protokol minimálně následující údaje: a) Identifikaci certifikačního orgánu b) Identifikaci objednavatele zadavatele, identifikaci výrobce certifikovaných výrobků pokud není shodná s objednavatelem zadavatelem c) Jednoznačnou konkrétní specifikaci certifikovaného výrobku/výrobků, sestávající se z následujících údajů, pokud lze: - typ, model, řadu, velikosti - rozměry - provedení, modifikace - označení výrobku/výrobků - směr otevírání d) Obecné základní údaje datum podání přihlášky, žádosti k certifikaci, identifikační číslo zakázky a další údaje podle systému ACO e) Identifikaci certifikačního postupu f) Identifikaci jednotlivých ustanovení normy/norem, podle které je výrobek/jsou výrobky certifikovány g) Identifikaci shromážděných dokumentů a všech dalších významných informací, kterých bylo využito pro rozhodnutí o certifikaci h) Vyhodnocení shora uvedené dokumentace a informací, zejména pak: - ověření a schválení technické dokumentace identifikační, základní a specifické - vyhodnocení protokolu o zkoušce/zkouškách i) Vyhodnocení SJ výrobce zápis/záznam o výrobkovém auditu j) Zjištění a kontrola základních parametrů výrobku/výrobků a řešení požadovaných úkonů značení atd. k) Rozšíření na další výrobkové varianty identifikace variant, modifikací a zdůvodnění l) Souhrnné zhodnocení zjištěných skutečností m) Návrh na rozhodnutí n) Datum vydání Závěrečné zprávy Certifikačního protokolu o) Podpis odpovědné osoby 8

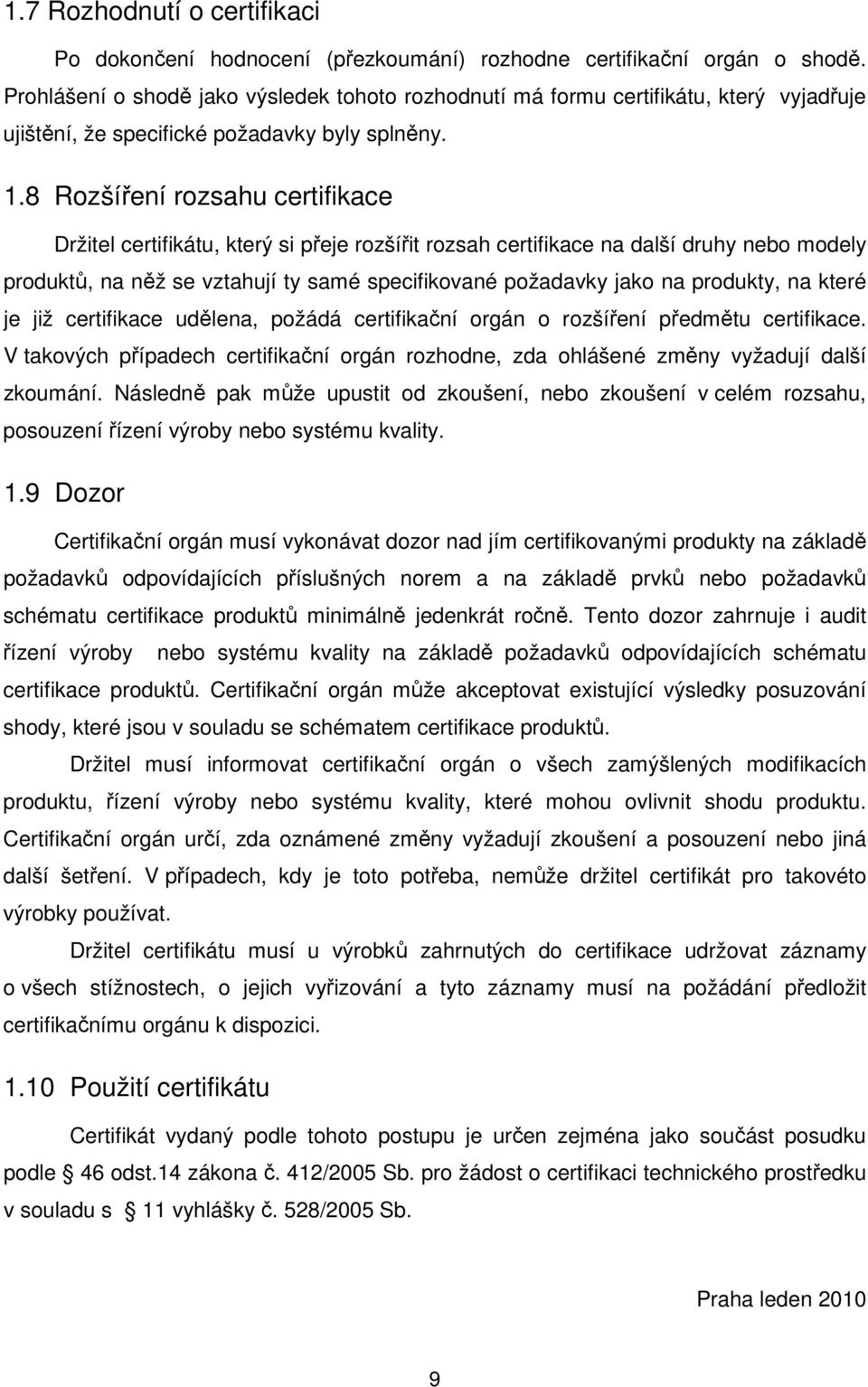

9 1.7 Rozhodnutí o certifikaci Po dokončení hodnocení (přezkoumání) rozhodne certifikační orgán o shodě. Prohlášení o shodě jako výsledek tohoto rozhodnutí má formu certifikátu, který vyjadřuje ujištění, že specifické požadavky byly splněny. 1.8 Rozšíření rozsahu certifikace Držitel certifikátu, který si přeje rozšířit rozsah certifikace na další druhy nebo modely produktů, na něž se vztahují ty samé specifikované požadavky jako na produkty, na které je již certifikace udělena, požádá certifikační orgán o rozšíření předmětu certifikace. V takových případech certifikační orgán rozhodne, zda ohlášené změny vyžadují další zkoumání. Následně pak může upustit od zkoušení, nebo zkoušení v celém rozsahu, posouzení řízení výroby nebo systému kvality. 1.9 Dozor Certifikační orgán musí vykonávat dozor nad jím certifikovanými produkty na základě požadavků odpovídajících příslušných norem a na základě prvků nebo požadavků schématu certifikace produktů minimálně jedenkrát ročně. Tento dozor zahrnuje i audit řízení výroby nebo systému kvality na základě požadavků odpovídajících schématu certifikace produktů. Certifikační orgán může akceptovat existující výsledky posuzování shody, které jsou v souladu se schématem certifikace produktů. Držitel musí informovat certifikační orgán o všech zamýšlených modifikacích produktu, řízení výroby nebo systému kvality, které mohou ovlivnit shodu produktu. Certifikační orgán určí, zda oznámené změny vyžadují zkoušení a posouzení nebo jiná další šetření. V případech, kdy je toto potřeba, nemůže držitel certifikát pro takovéto výrobky používat. Držitel certifikátu musí u výrobků zahrnutých do certifikace udržovat záznamy o všech stížnostech, o jejich vyřizování a tyto záznamy musí na požádání předložit certifikačnímu orgánu k dispozici Použití certifikátu Certifikát vydaný podle tohoto postupu je určen zejména jako součást posudku podle 46 odst.14 zákona č. 412/2005 Sb. pro žádost o certifikaci technického prostředku v souladu s 11 vyhlášky č. 528/2005 Sb. Praha leden

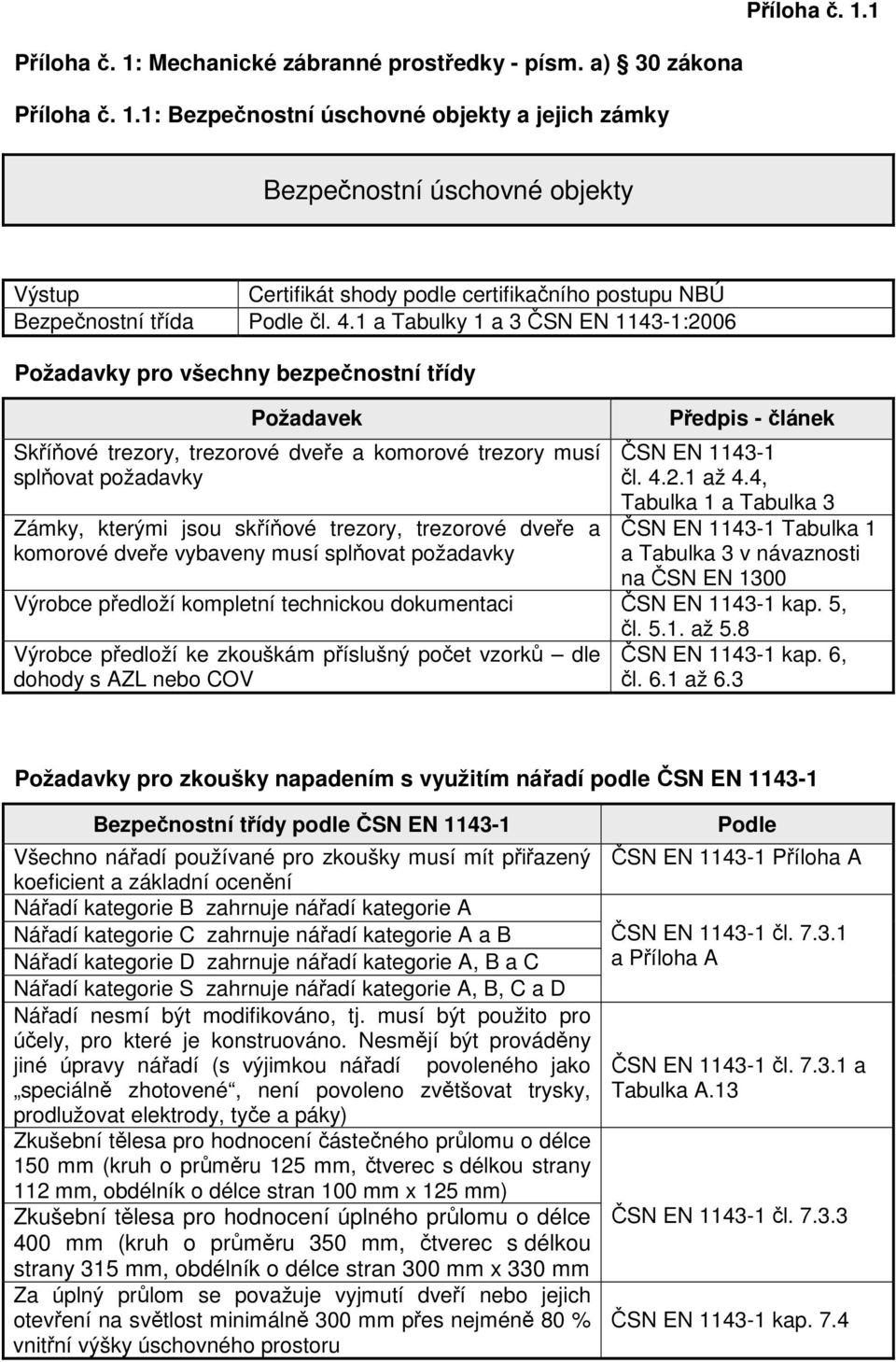

10 Příloha č. 1: Mechanické zábranné prostředky - písm. a) 30 zákona Příloha č. 1.1: Bezpečnostní úschovné objekty a jejich zámky Příloha č. 1.1 Bezpečnostní úschovné objekty Výstup Certifikát shody podle certifikačního postupu NBÚ Bezpečnostní třída Podle čl. 4.1 a Tabulky 1 a 3 ČSN EN :2006 Požadavky pro všechny bezpečnostní třídy Skříňové trezory, trezorové dveře a komorové trezory musí splňovat požadavky Zámky, kterými jsou skříňové trezory, trezorové dveře a komorové dveře vybaveny musí splňovat požadavky Předpis - článek ČSN EN čl až 4.4, Tabulka 1 a Tabulka 3 ČSN EN Tabulka 1 a Tabulka 3 v návaznosti na ČSN EN 1300 Výrobce předloží kompletní technickou dokumentaci ČSN EN kap. 5, čl až 5.8 Výrobce předloží ke zkouškám příslušný počet vzorků dle ČSN EN kap. 6, dohody s AZL nebo COV čl. 6.1 až 6.3 Požadavky pro zkoušky napadením s využitím nářadí podle ČSN EN Bezpečnostní třídy podle ČSN EN Všechno nářadí používané pro zkoušky musí mít přiřazený koeficient a základní ocenění Nářadí kategorie B zahrnuje nářadí kategorie A Nářadí kategorie C zahrnuje nářadí kategorie A a B Nářadí kategorie D zahrnuje nářadí kategorie A, B a C Nářadí kategorie S zahrnuje nářadí kategorie A, B, C a D Nářadí nesmí být modifikováno, tj. musí být použito pro účely, pro které je konstruováno. Nesmějí být prováděny jiné úpravy nářadí (s výjimkou nářadí povoleného jako speciálně zhotovené, není povoleno zvětšovat trysky, prodlužovat elektrody, tyče a páky) Zkušební tělesa pro hodnocení částečného průlomu o délce 150 mm (kruh o průměru 125 mm, čtverec s délkou strany 112 mm, obdélník o délce stran 100 mm x 125 mm) Zkušební tělesa pro hodnocení úplného průlomu o délce 400 mm (kruh o průměru 350 mm, čtverec s délkou strany 315 mm, obdélník o délce stran 300 mm x 330 mm Za úplný průlom se považuje vyjmutí dveří nebo jejich otevření na světlost minimálně 300 mm přes nejméně 80 % vnitřní výšky úschovného prostoru Podle ČSN EN Příloha A ČSN EN čl a Příloha A ČSN EN čl a Tabulka A.13 ČSN EN čl ČSN EN kap. 7.4

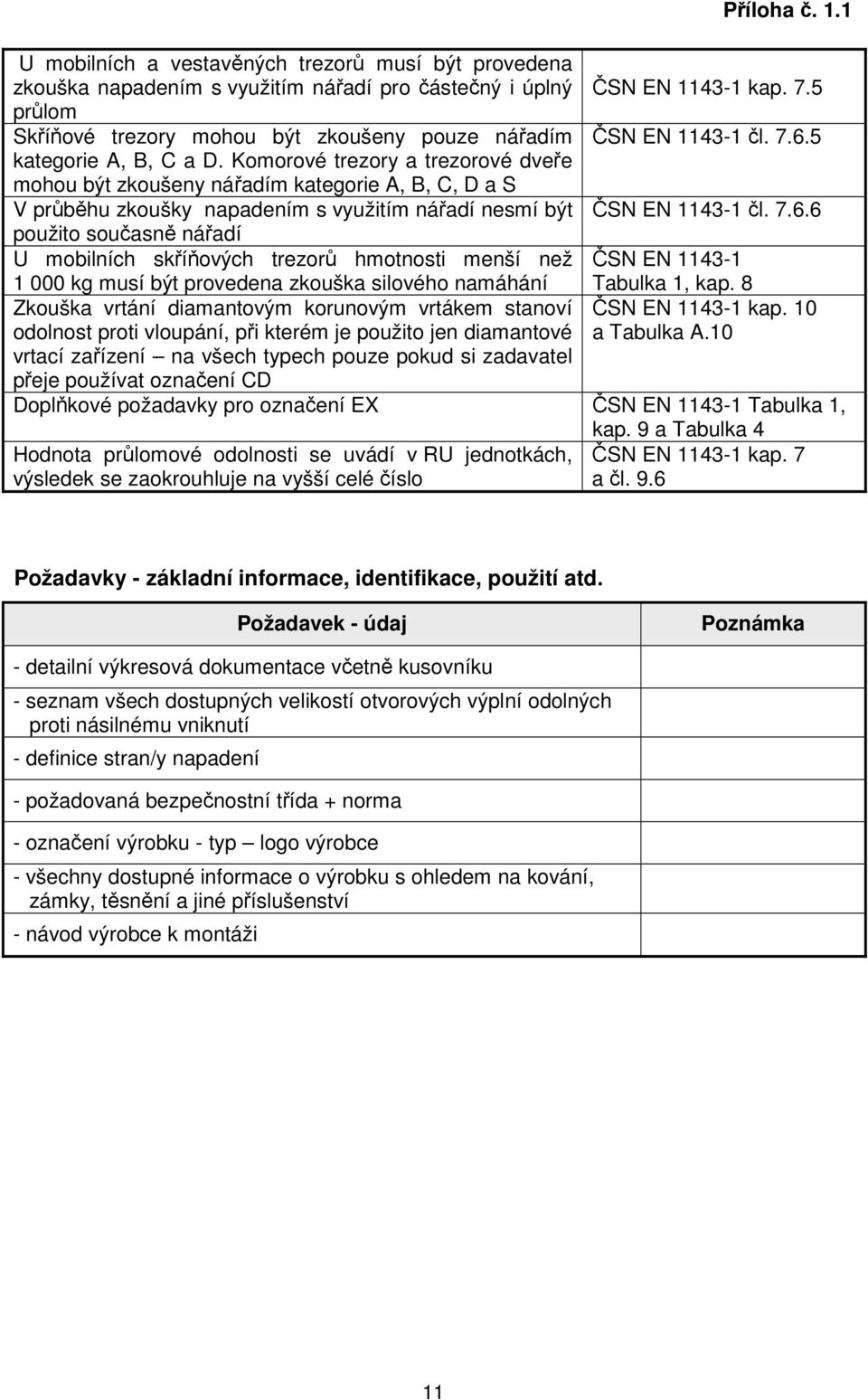

11 U mobilních a vestavěných trezorů musí být provedena zkouška napadením s využitím nářadí pro částečný i úplný průlom Skříňové trezory mohou být zkoušeny pouze nářadím kategorie A, B, C a D. Komorové trezory a trezorové dveře mohou být zkoušeny nářadím kategorie A, B, C, D a S V průběhu zkoušky napadením s využitím nářadí nesmí být použito současně nářadí U mobilních skříňových trezorů hmotnosti menší než kg musí být provedena zkouška silového namáhání Zkouška vrtání diamantovým korunovým vrtákem stanoví odolnost proti vloupání, při kterém je použito jen diamantové vrtací zařízení na všech typech pouze pokud si zadavatel přeje používat označení CD Příloha č. 1.1 ČSN EN kap. 7.5 ČSN EN čl ČSN EN čl ČSN EN Tabulka 1, kap. 8 ČSN EN kap. 10 a Tabulka A.10 Doplňkové požadavky pro označení EX ČSN EN Tabulka 1, kap. 9 a Tabulka 4 Hodnota průlomové odolnosti se uvádí v RU jednotkách, ČSN EN kap. 7 výsledek se zaokrouhluje na vyšší celé číslo a čl. 9.6 Požadavky - základní informace, identifikace, použití atd. - údaj Poznámka - detailní výkresová dokumentace včetně kusovníku - seznam všech dostupných velikostí otvorových výplní odolných proti násilnému vniknutí - definice stran/y napadení - požadovaná bezpečnostní třída + norma - označení výrobku - typ logo výrobce - všechny dostupné informace o výrobku s ohledem na kování, zámky, těsnění a jiné příslušenství - návod výrobce k montáži 11

12 Příloha č. 1.1 Trezory se základní bezpečností Výstup Certifikát shody podle certifikačního postupu NBÚ Bezpečnostní třída Podle čl. 4.1 a Tabulky 1 ČSN :2001 Požadavky pro všechny bezpečnostní třídy Předpis - článek V ochranném materiálu nesmí existovat žádný otvor, kromě otvorů, které jsou určeny pro zámky, ČSN čl. 4.2 kabely a ukotvení ČSN kap. 4.3 v návaznosti na ČSN EN 1300 kategorie A nebo ČSN EN 1303 do třídy bezpečnosti Zámky, instalované na trezorech se základní související s klíčem 6 a třídy bezpečností musí být certifikovány odolnosti proti napadení 2 nebo ČSN P ENV 1627 do bezpečnostní třídy 4 Pokud nejsou zámky certifikovány platí podmínky ČSN kap. 4.3 a Tabulka 2 Výrobce předloží kompletní technickou dokumentaci Výrobce předloží ke zkouškám příslušný počet vzorků dle dohody s AZL nebo COV ČSN kap. 5, čl až 5.8 ČSN kap. 6, čl. 6.1 až 6.3 Požadavky pro zkoušky napadením s využitím nářadí podle ČSN Bezpečnostní třídy podle ČSN Všechno nářadí používané pro zkoušky musí mít přiřazený koeficient a základní ocenění Nářadí kategorie B zahrnuje nářadí kategorie A Nářadí kategorie C zahrnuje nářadí kategorie A a B Nářadí kategorie D zahrnuje nářadí kategorie A, B a C Nářadí kategorie S zahrnuje nářadí kategorie A, B, C a D Nářadí nesmí být modifikováno, tj. musí být použito pro účely, pro které je konstruováno. Nesmějí výt prováděny jiné úpravy nářadí (s výjimkou nářadí povolené jako speciálně zhotovené, není povoleno zvětšovat trysky, prodlužovat elektrody, tyče a páky) Zkušební tělesa pro hodnocení částečného průlomu o délce 150 mm (kruh o průměru 125 mm, čtverec s délkou strany 112 mm, obdélník o délce stran 100 mm x 125 mm) Zkušební tělesa pro hodnocení úplného průlomu o délce 400 mm (kruh o průměru 350 mm, čtverec s délkou strany 315 mm, obdélník o délce stran 300 mm x 330 mm podle ČSN EN Příloha A ČSN čl a ČSN EN čl a Příloha A ČSN čl ČSN čl

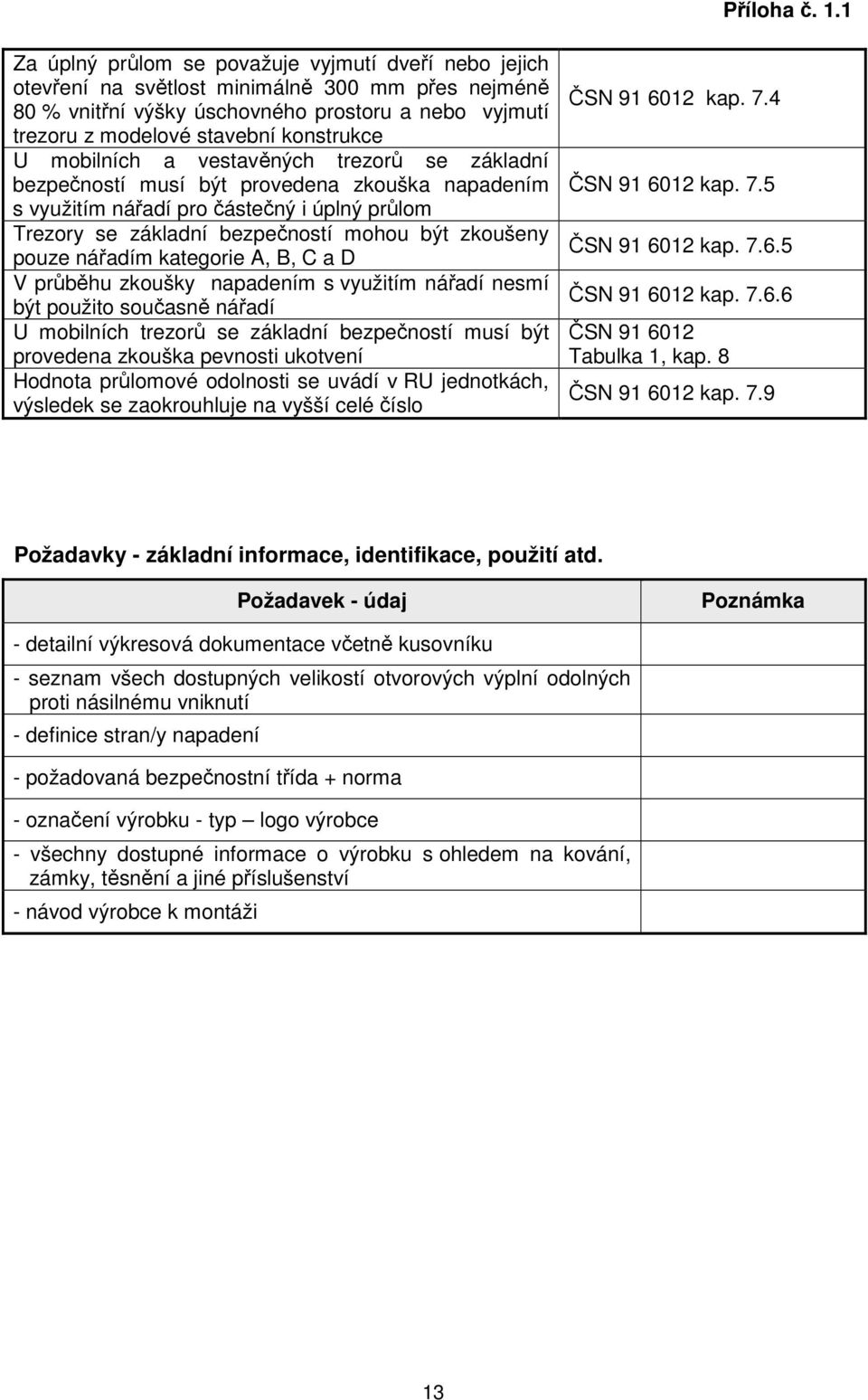

13 Příloha č. 1.1 Za úplný průlom se považuje vyjmutí dveří nebo jejich otevření na světlost minimálně 300 mm přes nejméně 80 % vnitřní výšky úschovného prostoru a nebo vyjmutí trezoru z modelové stavební konstrukce U mobilních a vestavěných trezorů se základní bezpečností musí být provedena zkouška napadením s využitím nářadí pro částečný i úplný průlom Trezory se základní bezpečností mohou být zkoušeny pouze nářadím kategorie A, B, C a D V průběhu zkoušky napadením s využitím nářadí nesmí být použito současně nářadí U mobilních trezorů se základní bezpečností musí být provedena zkouška pevnosti ukotvení Hodnota průlomové odolnosti se uvádí v RU jednotkách, výsledek se zaokrouhluje na vyšší celé číslo ČSN kap. 7.4 ČSN kap. 7.5 ČSN kap ČSN kap ČSN Tabulka 1, kap. 8 ČSN kap. 7.9 Požadavky - základní informace, identifikace, použití atd. - údaj Poznámka - detailní výkresová dokumentace včetně kusovníku - seznam všech dostupných velikostí otvorových výplní odolných proti násilnému vniknutí - definice stran/y napadení - požadovaná bezpečnostní třída + norma - označení výrobku - typ logo výrobce - všechny dostupné informace o výrobku s ohledem na kování, zámky, těsnění a jiné příslušenství - návod výrobce k montáži 13

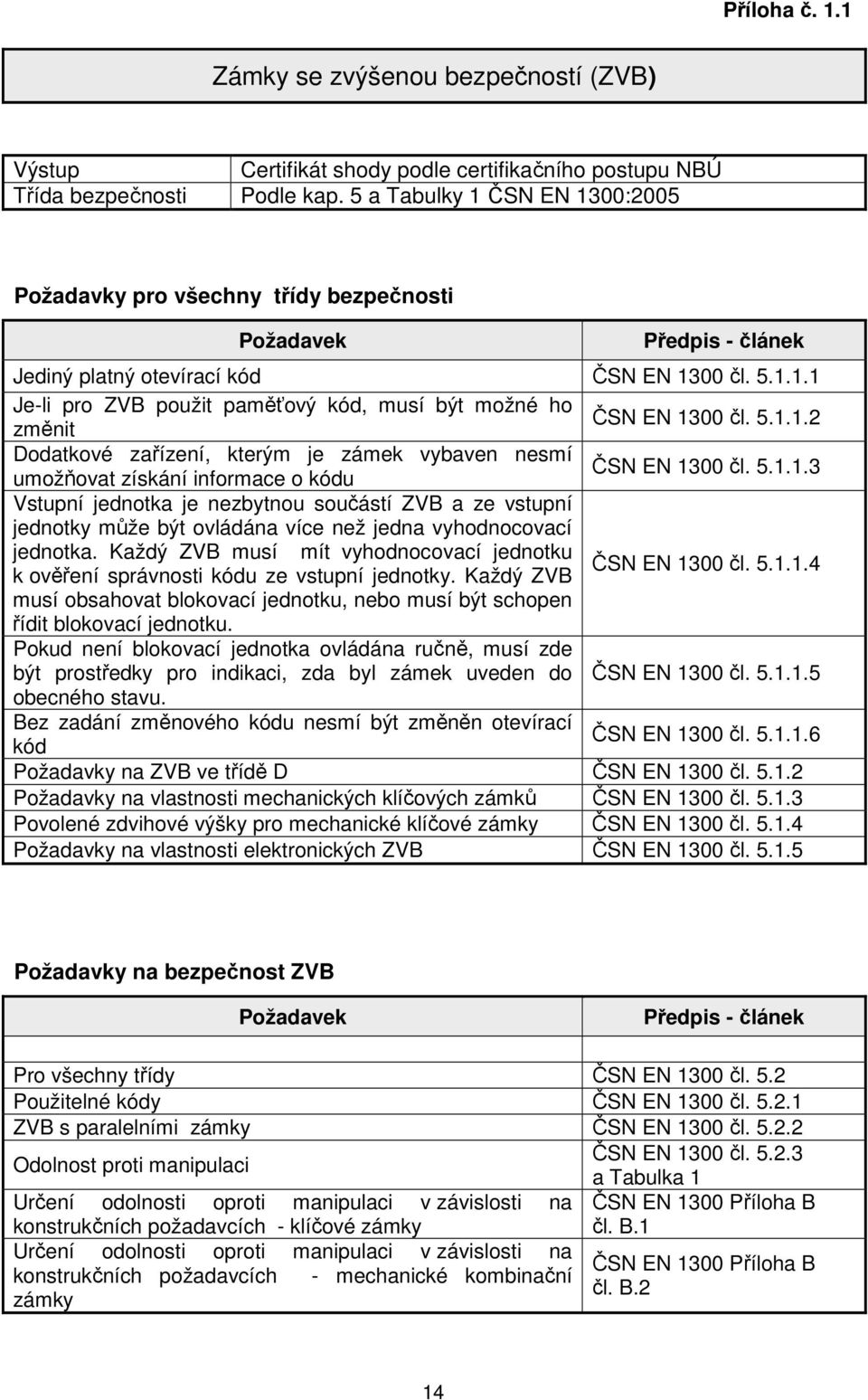

14 Příloha č. 1.1 Zámky se zvýšenou bezpečností (ZVB) Výstup Certifikát shody podle certifikačního postupu NBÚ Třída bezpečnosti Podle kap. 5 a Tabulky 1 ČSN EN 1300:2005 Požadavky pro všechny třídy bezpečnosti Předpis - článek Jediný platný otevírací kód ČSN EN 1300 čl Je-li pro ZVB použit paměťový kód, musí být možné ho změnit ČSN EN 1300 čl Dodatkové zařízení, kterým je zámek vybaven nesmí umožňovat získání informace o kódu ČSN EN 1300 čl Vstupní jednotka je nezbytnou součástí ZVB a ze vstupní jednotky může být ovládána více než jedna vyhodnocovací jednotka. Každý ZVB musí mít vyhodnocovací jednotku k ověření správnosti kódu ze vstupní jednotky. Každý ZVB ČSN EN 1300 čl musí obsahovat blokovací jednotku, nebo musí být schopen řídit blokovací jednotku. Pokud není blokovací jednotka ovládána ručně, musí zde být prostředky pro indikaci, zda byl zámek uveden do ČSN EN 1300 čl obecného stavu. Bez zadání změnového kódu nesmí být změněn otevírací kód ČSN EN 1300 čl Požadavky na ZVB ve třídě D ČSN EN 1300 čl Požadavky na vlastnosti mechanických klíčových zámků ČSN EN 1300 čl Povolené zdvihové výšky pro mechanické klíčové zámky ČSN EN 1300 čl Požadavky na vlastnosti elektronických ZVB ČSN EN 1300 čl Požadavky na bezpečnost ZVB Předpis - článek Pro všechny třídy ČSN EN 1300 čl. 5.2 Použitelné kódy ČSN EN 1300 čl ZVB s paralelními zámky ČSN EN 1300 čl Odolnost proti manipulaci ČSN EN 1300 čl Určení odolnosti oproti manipulaci v závislosti na konstrukčních požadavcích - klíčové zámky Určení odolnosti oproti manipulaci v závislosti na konstrukčních požadavcích - mechanické kombinační zámky a Tabulka 1 ČSN EN 1300 Příloha B čl. B.1 ČSN EN 1300 Příloha B čl. B.2 14

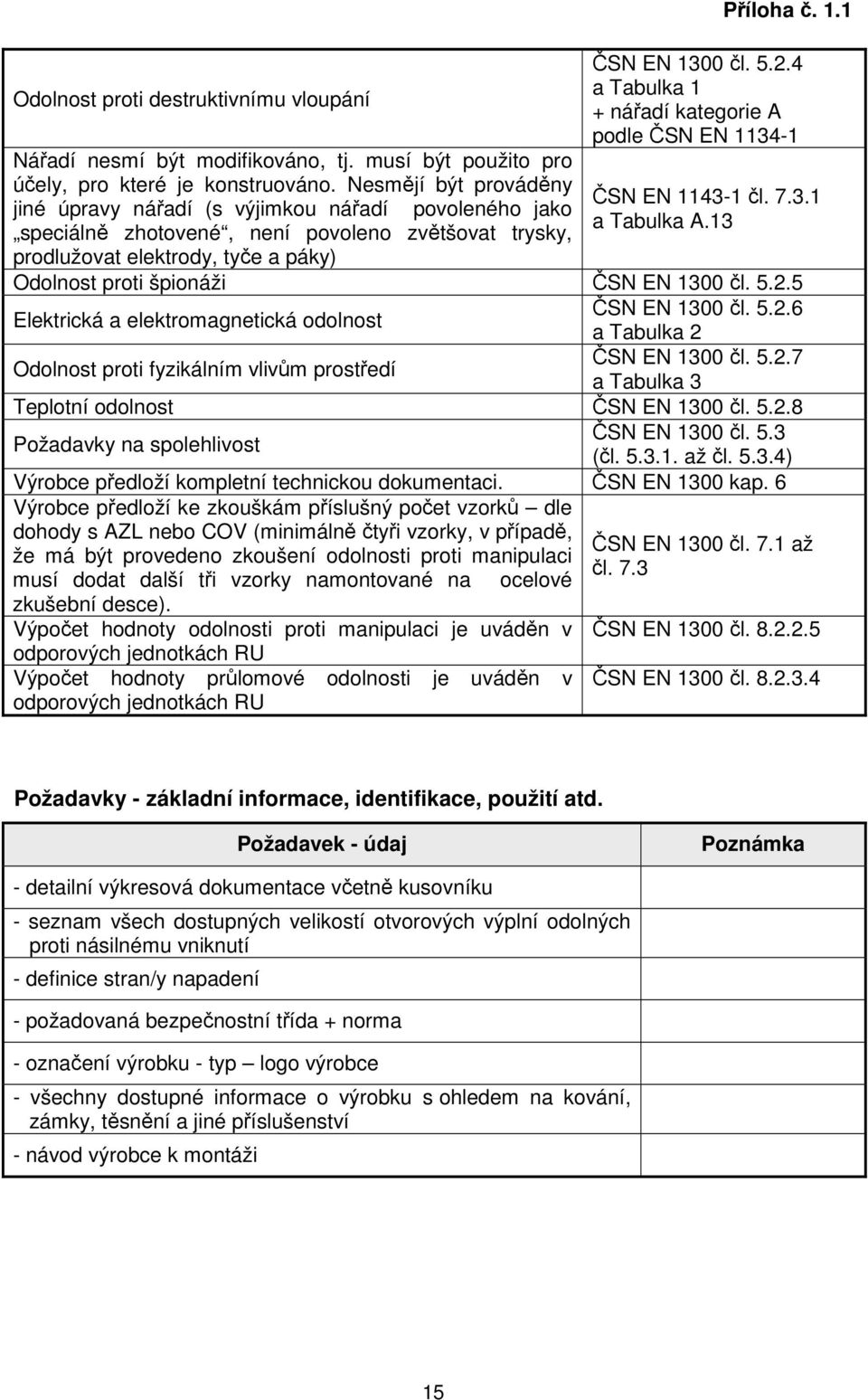

15 Příloha č. 1.1 ČSN EN 1300 čl a Tabulka 1 Odolnost proti destruktivnímu vloupání + nářadí kategorie A podle ČSN EN Nářadí nesmí být modifikováno, tj. musí být použito pro účely, pro které je konstruováno. Nesmějí být prováděny ČSN EN čl jiné úpravy nářadí (s výjimkou nářadí povoleného jako a Tabulka A.13 speciálně zhotovené, není povoleno zvětšovat trysky, prodlužovat elektrody, tyče a páky) Odolnost proti špionáži ČSN EN 1300 čl ČSN EN 1300 čl Elektrická a elektromagnetická odolnost a Tabulka 2 ČSN EN 1300 čl Odolnost proti fyzikálním vlivům prostředí a Tabulka 3 Teplotní odolnost ČSN EN 1300 čl ČSN EN 1300 čl. 5.3 Požadavky na spolehlivost (čl až čl ) Výrobce předloží kompletní technickou dokumentaci. ČSN EN 1300 kap. 6 Výrobce předloží ke zkouškám příslušný počet vzorků dle dohody s AZL nebo COV (minimálně čtyři vzorky, v případě, že má být provedeno zkoušení odolnosti proti manipulaci musí dodat další tři vzorky namontované na ocelové zkušební desce). Výpočet hodnoty odolnosti proti manipulaci je uváděn v odporových jednotkách RU Výpočet hodnoty průlomové odolnosti je uváděn v odporových jednotkách RU ČSN EN 1300 čl. 7.1 až čl. 7.3 ČSN EN 1300 čl ČSN EN 1300 čl Požadavky - základní informace, identifikace, použití atd. - údaj Poznámka - detailní výkresová dokumentace včetně kusovníku - seznam všech dostupných velikostí otvorových výplní odolných proti násilnému vniknutí - definice stran/y napadení - požadovaná bezpečnostní třída + norma - označení výrobku - typ logo výrobce - všechny dostupné informace o výrobku s ohledem na kování, zámky, těsnění a jiné příslušenství - návod výrobce k montáži 15

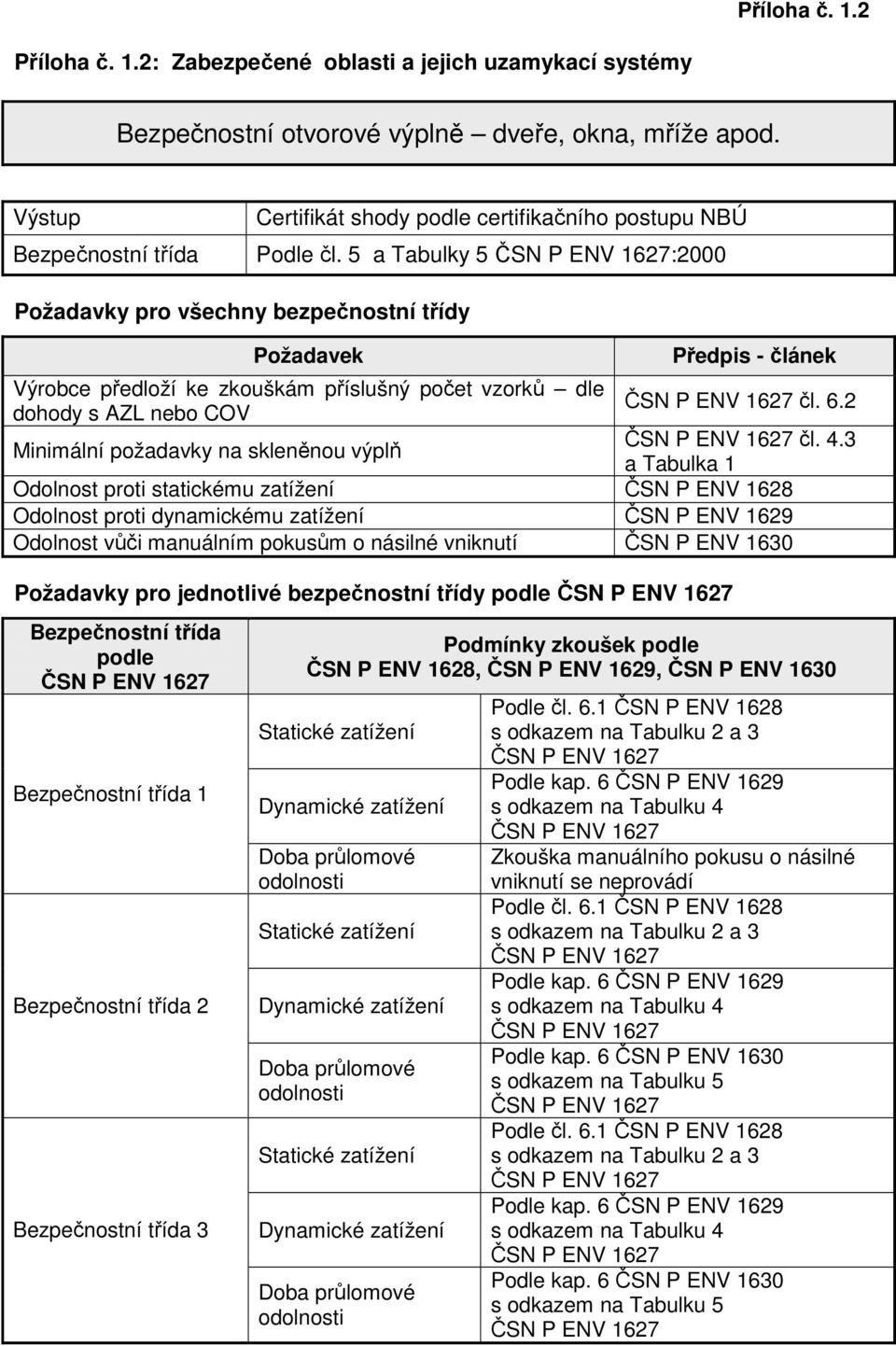

16 Příloha č. 1.2 Příloha č. 1.2: Zabezpečené oblasti a jejich uzamykací systémy Bezpečnostní otvorové výplně dveře, okna, mříže apod. Výstup Certifikát shody podle certifikačního postupu NBÚ Bezpečnostní třída Podle čl. 5 a Tabulky 5 ČSN P ENV 1627:2000 Požadavky pro všechny bezpečnostní třídy Výrobce předloží ke zkouškám příslušný počet vzorků dle dohody s AZL nebo COV Minimální požadavky na skleněnou výplň Předpis - článek ČSN P ENV 1627 čl. 6.2 ČSN P ENV 1627 čl. 4.3 a Tabulka 1 Odolnost proti statickému zatížení ČSN P ENV 1628 Odolnost proti dynamickému zatížení ČSN P ENV 1629 Odolnost vůči manuálním pokusům o násilné vniknutí ČSN P ENV 1630 Požadavky pro jednotlivé bezpečnostní třídy podle ČSN P ENV 1627 Bezpečnostní třída podle ČSN P ENV 1627 Bezpečnostní třída 1 Bezpečnostní třída 2 Bezpečnostní třída 3 Podmínky zkoušek podle ČSN P ENV 1628, ČSN P ENV 1629, ČSN P ENV 1630 Statické zatížení Dynamické zatížení Doba průlomové odolnosti Statické zatížení Dynamické zatížení Doba průlomové odolnosti Statické zatížení Dynamické zatížení Doba průlomové odolnosti Podle čl. 6.1 ČSN P ENV 1628 s odkazem na Tabulku 2 a 3 ČSN P ENV 1627 Podle kap. 6 ČSN P ENV 1629 s odkazem na Tabulku 4 ČSN P ENV 1627 Zkouška manuálního pokusu o násilné vniknutí se neprovádí Podle čl. 6.1 ČSN P ENV 1628 s odkazem na Tabulku 2 a 3 ČSN P ENV 1627 Podle kap. 6 ČSN P ENV 1629 s odkazem na Tabulku 4 ČSN P ENV 1627 Podle kap. 6 ČSN P ENV 1630 s odkazem na Tabulku 5 ČSN P ENV 1627 Podle čl. 6.1 ČSN P ENV 1628 s odkazem na Tabulku 2 a 3 ČSN P ENV 1627 Podle kap. 6 ČSN P ENV 1629 s odkazem na Tabulku 4 ČSN P ENV 1627 Podle kap. 6 ČSN P ENV 1630 s odkazem na Tabulku 5 ČSN P ENV 1627

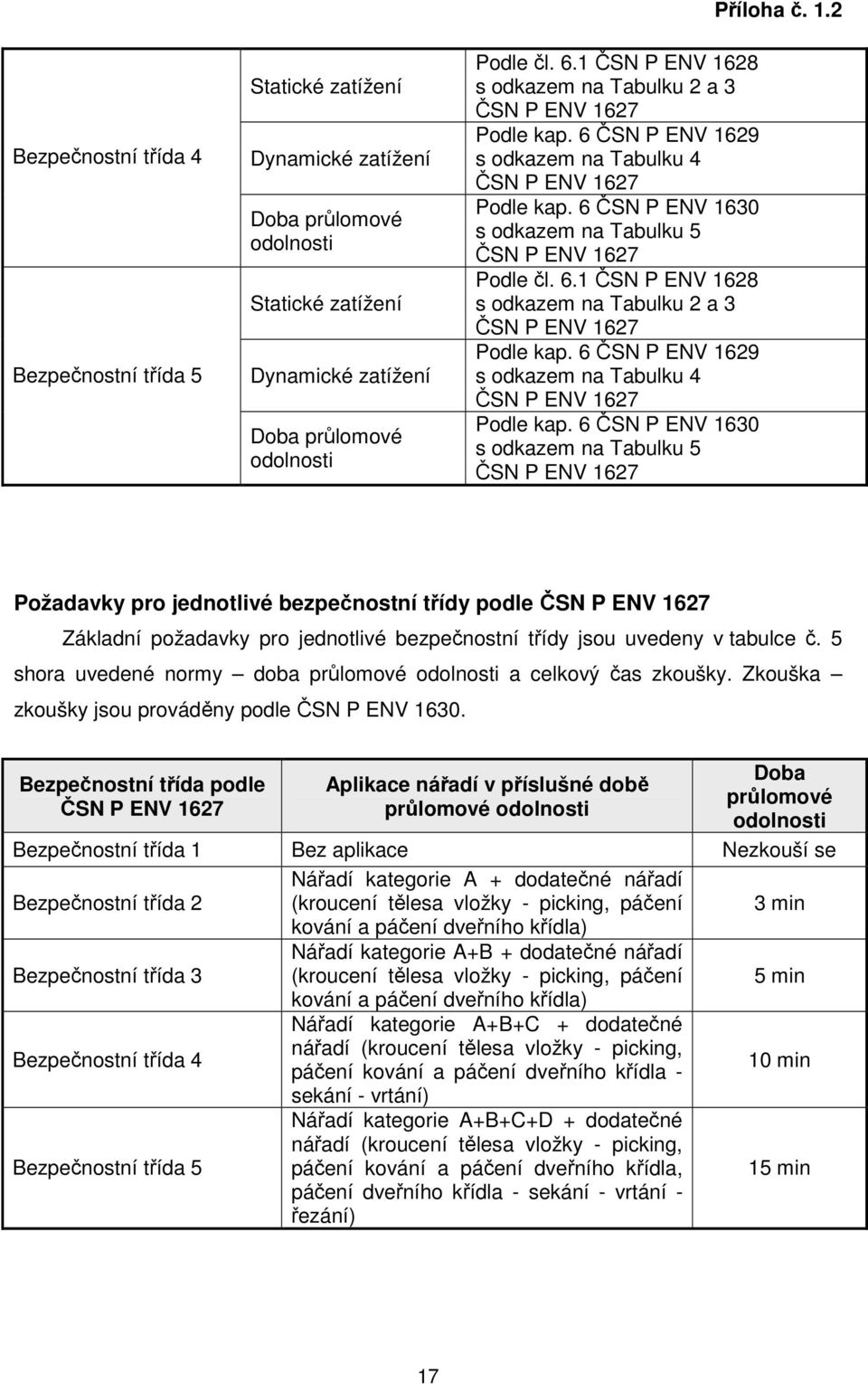

17 Bezpečnostní třída 4 Bezpečnostní třída 5 Statické zatížení Dynamické zatížení Doba průlomové odolnosti Statické zatížení Dynamické zatížení Doba průlomové odolnosti Podle čl. 6.1 ČSN P ENV 1628 s odkazem na Tabulku 2 a 3 ČSN P ENV 1627 Podle kap. 6 ČSN P ENV 1629 s odkazem na Tabulku 4 ČSN P ENV 1627 Podle kap. 6 ČSN P ENV 1630 s odkazem na Tabulku 5 ČSN P ENV 1627 Podle čl. 6.1 ČSN P ENV 1628 s odkazem na Tabulku 2 a 3 ČSN P ENV 1627 Podle kap. 6 ČSN P ENV 1629 s odkazem na Tabulku 4 ČSN P ENV 1627 Podle kap. 6 ČSN P ENV 1630 s odkazem na Tabulku 5 ČSN P ENV 1627 Příloha č. 1.2 Požadavky pro jednotlivé bezpečnostní třídy podle ČSN P ENV 1627 Základní požadavky pro jednotlivé bezpečnostní třídy jsou uvedeny v tabulce č. 5 shora uvedené normy doba průlomové odolnosti a celkový čas zkoušky. Zkouška zkoušky jsou prováděny podle ČSN P ENV Bezpečnostní třída podle ČSN P ENV 1627 Aplikace nářadí v příslušné době průlomové odolnosti Doba průlomové odolnosti Bezpečnostní třída 1 Bez aplikace Nezkouší se Bezpečnostní třída 2 Nářadí kategorie A + dodatečné nářadí (kroucení tělesa vložky - picking, páčení 3 min kování a páčení dveřního křídla) Bezpečnostní třída 3 Nářadí kategorie A+B + dodatečné nářadí (kroucení tělesa vložky - picking, páčení 5 min kování a páčení dveřního křídla) Bezpečnostní třída 4 Nářadí kategorie A+B+C + dodatečné nářadí (kroucení tělesa vložky - picking, páčení kování a páčení dveřního křídla - 10 min sekání - vrtání) Bezpečnostní třída 5 Nářadí kategorie A+B+C+D + dodatečné nářadí (kroucení tělesa vložky - picking, páčení kování a páčení dveřního křídla, páčení dveřního křídla - sekání - vrtání - řezání) 15 min 17

18 Příloha č. 1.2 Požadavky - základní informace, identifikace, použití atd. - údaj Poznámka - detailní výkresová dokumentace včetně kusovníku - seznam všech dostupných velikostí otvorových výplní odolných proti násilnému vniknutí - definice stran/y napadení - požadovaná bezpečnostní třída + norma - označení výrobku - typ logo výrobce - všechny dostupné informace o výrobku s ohledem na kování, zámky, těsnění a jiné příslušenství - návod výrobce k montáži NBÚ nebude certifikovat samostatně bezpečnostní sklo. 18

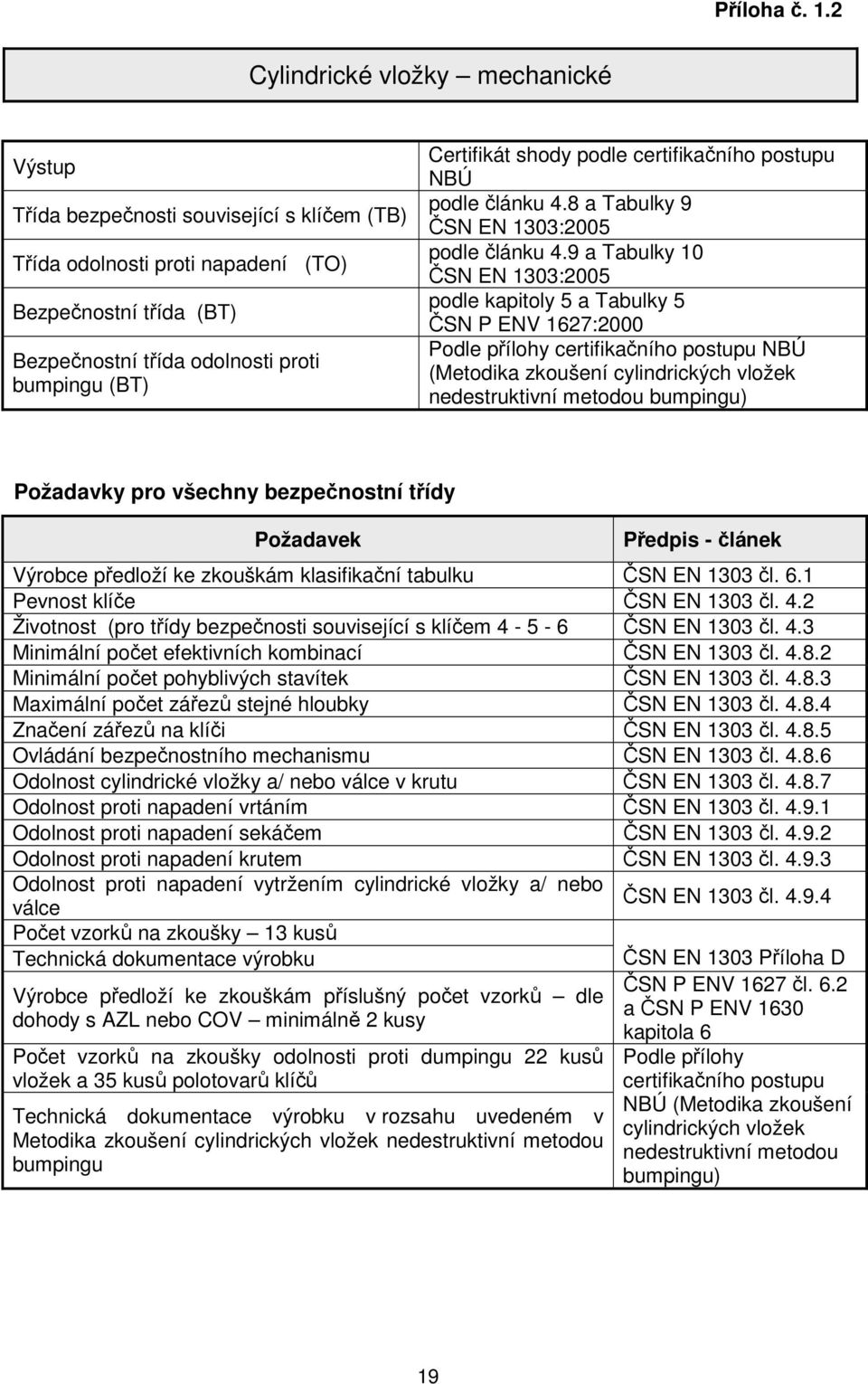

19 Příloha č. 1.2 Cylindrické vložky mechanické Výstup Třída bezpečnosti související s klíčem (TB) Třída odolnosti proti napadení (TO) Bezpečnostní třída (BT) Bezpečnostní třída odolnosti proti bumpingu (BT) Certifikát shody podle certifikačního postupu NBÚ podle článku 4.8 a Tabulky 9 ČSN EN 1303:2005 podle článku 4.9 a Tabulky 10 ČSN EN 1303:2005 podle kapitoly 5 a Tabulky 5 ČSN P ENV 1627:2000 Podle přílohy certifikačního postupu NBÚ (Metodika zkoušení cylindrických vložek nedestruktivní metodou bumpingu) Požadavky pro všechny bezpečnostní třídy Předpis - článek Výrobce předloží ke zkouškám klasifikační tabulku ČSN EN 1303 čl. 6.1 Pevnost klíče ČSN EN 1303 čl. 4.2 Životnost (pro třídy bezpečnosti související s klíčem ČSN EN 1303 čl. 4.3 Minimální počet efektivních kombinací ČSN EN 1303 čl Minimální počet pohyblivých stavítek ČSN EN 1303 čl Maximální počet zářezů stejné hloubky ČSN EN 1303 čl Značení zářezů na klíči ČSN EN 1303 čl Ovládání bezpečnostního mechanismu ČSN EN 1303 čl Odolnost cylindrické vložky a/ nebo válce v krutu ČSN EN 1303 čl Odolnost proti napadení vrtáním ČSN EN 1303 čl Odolnost proti napadení sekáčem ČSN EN 1303 čl Odolnost proti napadení krutem ČSN EN 1303 čl Odolnost proti napadení vytržením cylindrické vložky a/ nebo ČSN EN 1303 čl válce Počet vzorků na zkoušky 13 kusů Technická dokumentace výrobku Výrobce předloží ke zkouškám příslušný počet vzorků dle dohody s AZL nebo COV minimálně 2 kusy Počet vzorků na zkoušky odolnosti proti dumpingu 22 kusů vložek a 35 kusů polotovarů klíčů Technická dokumentace výrobku v rozsahu uvedeném v Metodika zkoušení cylindrických vložek nedestruktivní metodou bumpingu ČSN EN 1303 Příloha D ČSN P ENV 1627 čl. 6.2 a ČSN P ENV 1630 kapitola 6 Podle přílohy certifikačního postupu NBÚ (Metodika zkoušení cylindrických vložek nedestruktivní metodou bumpingu) 19

20 Příloha č. 1.2 Požadavky pro jednotlivé bezpečnostní třídy podle ČSN P ENV 1627 v návaznosti na ČSN EN 1303 Bezpečnostní třída podle ČSN P ENV 1627 Třída bezpečnosti související s klíčem/třída odolnosti proti napadení podle ČSN EN 1303 Bezpečnostní třída 1 TB 4 / TO 0 Bezpečnostní třída 2 TB 4 / TO 1 Bezpečnostní třída 3 TB 4 / TO 1 Bezpečnostní třída 4 TB 6 / TO 2 Bezpečnostní třída 5 TB 6 / TO 2 Požadavky pro jednotlivé bezpečnostní třídy podle ČSN P ENV 1627 Základní požadavky pro jednotlivé bezpečnostní třídy jsou uvedeny v tabulce č. 5 shora uvedené normy doba průlomové odolnosti a celkový čas zkoušky. Zkouška zkoušky jsou prováděny podle ČSN P ENV Doba Bezpečnostní třída podle Aplikace nářadí v příslušné době průlomové ČSN P ENV 1627 průlomové odolnosti odolnosti Bezpečnostní třída 1 Bez aplikace Nezkouší se Bezpečnostní třída 2 Nářadí kategorie A + dodatečné nářadí (ukroucení tělesa picking ) 3 min Bezpečnostní třída 3 Nářadí kategorie A+B + dodatečné nářadí (ukroucení tělesa picking ) 5 min Bezpečnostní třída 4 Nářadí kategorie A+B+C + dodatečné nářadí (ukroucení tělesa picking - 10 min odseknutí odvrtání) Bezpečnostní třída 5 Nářadí kategorie A+B+C+D + dodatečné nářadí (ukroucení tělesa picking - odseknutí odvrtání odříznutí) 15 min Požadavky - základní informace, identifikace, použití atd. - údaj Poznámka - logo výrobce - označení výrobku typ bezpečnostní třída + norma - odolnost proti metodě bumpingu - kontrola počtu efektivních kombinací prohlášení výrobce - kontrola omezujících parametrů připojovací rozměry, kombinace provedení, modifikace, atd. - speciální operace záznamy - značení klíče bezpečnostní karta - výroba náhradních klíčů - konstrukční údaje tvar otvoru pro klíč počet a tvar stavítek 20

21 Příloha č další označení, údaje dle výrobce, kód podle EN 1303 atd. Cylindrické vložky mechatronické Výstup Třída bezpečnosti související s klíčem (TB) Třída odolnosti proti napadení (TO) Certifikát shody podle certifikačního postupu NBÚ podle článku 4.8 pren 15684:2007 podle článku 4.10 pren 15684:2007 a podle článku 4.9 ČSN EN 1303:2005 Bezpečnostní třída (BT) podle kapitoly 5 a Tabulky ČSN P ENV 1627:2000 Bezpečnostní třída odolnosti proti bumpingu (BT) Podle přílohy certifikačního postupu NBÚ (Metodika zkoušení cylindrických vložek nedestruktivní metodou bumpingu) Požadavky pro všechny bezpečnostní třídy Předpis - článek Výrobce předloží ke zkouškám klasifikační tabulku pren kapitola 7 Pevnost klíče pren čl Stabilita elektronického klíče pren čl Chybný elektronický kód pren čl Úder a vibrační požadavky pren čl elektrostatického výboje pren čl Životnost (pro třídy bezpečnosti související s klíčem 4-5 6) pren čl. 4.3 a ČSN EN 1303 čl. 4.3 Odolnost vůči prostředí pren čl Minimální počet mechanických kódových kombinací pren čl Odolnost cylindrické vložky a/ nebo válce v krutu pren čl a ČSN EN 1303 čl Minimální počet elektronických kódových kombinací pren čl Řízení systému pren čl. 4.9 Odolnost proti mechanickým útokům pren čl Počet vzorků na zkoušky 10 kusů + 13 kusů Technická dokumentace výrobku Výrobce předloží ke zkouškám příslušný počet vzorků dle dohody s AZL nebo COV minimálně 2 kusy Počet vzorků na zkoušky odolnosti proti bumpingu 22 kusů vložek a 35 kusů polotovarů klíčů Technická dokumentace výrobku v rozsahu uvedeném v Metodika zkoušení cylindrických vložek nedestruktivní metodou bumpingu a ČSN EN 1303 čl pren Příloha C a ČSN EN 1303 Příloha D ČSN P ENV 1627 čl. 6.2 a ČSN P ENV 1630 kapitola 6 Podle přílohy certifikačního postupu NBÚ (Metodika zkoušení cylindrických vložek nedestruktivní metodou bumpingu) 21

22 Požadavky pro jednotlivé bezpečnostní třídy podle ČSN P ENV 1627 v návaznosti na pren Bezpečnostní třída podle ČSN P ENV 1627 Příloha č. 1.2 Třída bezpečnosti související s klíčem/třída odolnosti proti napadení podle pren a podle ČSN EN 1303 Bezpečnostní třída 1 TB 4/D / TO 0 Bezpečnostní třída 2 TB 4/D / TO 1 Bezpečnostní třída 3 TB 4/D / TO 1 Bezpečnostní třída 4 TB 6/E / TO 2 Bezpečnostní třída 5 TB 6/F / TO 2 Požadavky pro jednotlivé bezpečnostní třídy podle ČSN P ENV 1627 Základní požadavky pro jednotlivé bezpečnostní třídy jsou uvedeny v tabulce č. 5 shora uvedené normy doba průlomové odolnosti a celkový čas zkoušky. Zkouška zkoušky jsou prováděny podle ČSN P ENV Doba Bezpečnostní třída podle Aplikace nářadí v příslušné době průlomové ČSN P ENV 1627 průlomové odolnosti odolnosti Bezpečnostní třída 1 Bez aplikace Nezkouší se Bezpečnostní třída 2 Nářadí kategorie A + dodatečné nářadí (ukroucení tělesa picking ) 3 min Bezpečnostní třída 3 Nářadí kategorie A+B + dodatečné nářadí (ukroucení tělesa picking ) 5 min Bezpečnostní třída 4 Nářadí kategorie A+B+C + dodatečné nářadí (ukroucení tělesa picking - 10 min odseknutí odvrtání) Bezpečnostní třída 5 Nářadí kategorie A+B+C+D + dodatečné nářadí (ukroucení tělesa picking - odseknutí odvrtání odříznutí) 15 min Požadavky na základní parametry údaje, identifikace, použití atd. - logo výrobce - údaj - označení výrobku typ bezpečnostní třída + norma - odolnost proti metodě bumpingu - kontrola počtu efektivních kombinací prohlášení výrobce - kontrola omezujících parametrů připojovací rozměry, kombinace provedení, modifikace, atd. - speciální operace záznamy - značení klíče bezpečnostní karta - výroba náhradních klíčů - konstrukční údaje tvar otvoru pro klíč počet a tvar stavítek Poznámka 22

23 Příloha č další označení, údaje dle výrobce, kód podle pren atd. Zámky a střelkové zámky a zapadací plechy - elektromechanicky ovládané Výstup Certifikát shody podle certifikačního postupu NBÚ Třída bezpečnosti (TB) podle článku 4.9 ČSN EN 14846:2009 a podle článku a Tabulka 5 ČSN EN 12209:2004 Třída bezpečnosti elektrická funkce podle článku 4.10 ČSN EN 14846:2009 (TB-F) Třída bezpečnosti elektrická podle článku 4.11 ČSN EN 14846:2009 manipulace (TB-M) Bezpečnostní třída (BT) podle kapitoly 5 a Tabulky ČSN P ENV 1627:2000 Požadavky pro všechny bezpečnostní třídy Předpis - článek Výrobce předloží ke zkouškám klasifikační tabulku ČSN EN čl. 4.2 Zaměnitelnost spolupůsobících částí ČSN EN čl Nebezpečné látky ČSN EN čl Odolnost proti korozi, teplotě a vlhkosti ČSN EN čl. 5.7 Odolnost knoflíku v krutu ČSN EN čl. 5.8 a ČSN EN čl Požadavky na boční zatížení ČSN EN čl. 5.8 a ČSN EN čl Průmět neodpružené závory ČSN EN čl. 5.8 a ČSN EN čl Požadavky na čelní zatížení neodpružené závory ČSN EN čl. 5.8 a ČSN EN čl Odolnost proti vytažení hákové závory/rozevírací závory ČSN EN čl. 5.8 a ČSN EN čl Odolnost proti zdvižení hákové závory/rozevírací závory ČSN EN čl. 5.8 a ČSN EN čl Odolnost proti útoku na zamykací zařízení v posuvných ČSN EN čl. 5.8 dveřích Odolnost proti vytržení knoflíku sady střelky a sady střelkového zámku určeného k zavrtání Bezpečnostní požadavky na součásti zapadacího plechu a ČSN EN čl ČSN EN čl. 5.8 a ČSN EN čl ČSN EN čl. 5.8 a ČSN EN čl Bezpečnost elektrická funkce ukazatel stavu ČSN EN čl. 5.9 Bezpečnost elektrická manipulace ČSN EN čl Požadavky na informace o výrobku ČSN EN čl Počet vzorků na zkoušky 2 kusy pro každou zkoušku + 6 kusů Technická dokumentace výrobku Výrobce předloží ke zkouškám příslušný počet vzorků dle dohody s AZL nebo COV minimálně 2 kusy ČSN EN Příloha B a ČSN EN Příloha C ČSN EN Příloha B ČSN P ENV 1627 čl. 6.2 a ČSN P ENV 1630 kapitola 6 23

24 Příloha č. 1.2 Požadavky pro jednotlivé bezpečnostní třídy podle ČSN P ENV 1627 v návaznosti na ČSN EN Bezpečnostní třída podle Třída bezpečnosti související s klíčem/třída ČSN P ENV 1627 odolnosti proti napadení podle ČSN EN Bezpečnostní třída 1 TB 3 / TB-F 1 / TB-M 0 Bezpečnostní třída 2 TB 3 / TB-F 1 / TB-M 1 Bezpečnostní třída 3 TB 4 / TB-F 1 / TB-M 2 Bezpečnostní třída 4 TB 7 / TB-F 1 / TB-M 3 Bezpečnostní třída 5 TB 7 / TB-F 1 / TB-M 3 Požadavky pro jednotlivé bezpečnostní třídy podle ČSN P ENV 1627 Základní požadavky pro jednotlivé bezpečnostní třídy jsou uvedeny v tabulce č. 5 shora uvedené normy doba průlomové odolnosti a celkový čas zkoušky. Zkouška zkoušky jsou prováděny podle ČSN P ENV 1630 Bezpečnostní třída Doba Aplikace nářadí v příslušné době podle průlomové průlomové odolnosti ČSN P ENV 1627 odolnosti Bezpečnostní třída 1 Bez aplikace Nezkouší se Bezpečnostní třída 2 Nářadí kategorie A + dodatečné nářadí (páčení ) 3 min Bezpečnostní třída 3 Nářadí kategorie A+B + dodatečné nářadí (páčení ) 5 min Bezpečnostní třída 4 Nářadí kategorie A+B+C + dodatečné nářadí (páčení - sekání vrtání) 10 min Bezpečnostní třída 5 Nářadí kategorie A+B+C+D + dodatečné nářadí (páčení - sekání - vrtání - řezání) 15 min Požadavky - základní informace, identifikace, použití atd. - logo výrobce - údaj - označení výrobku typ kategorie použití - bezpečnostní třídy + norma - kontrola omezujících parametrů připojovací rozměry, kombinace provedení, modifikace, atd. - speciální operace záznamy - konstrukční údaje velikost čtyřhranu kliky, - další označení, údaje dle výrobce, kód podle ČSN EN atd. Poznámka 24

25 Příloha č. 1.2 Zámky a střelkové zámky a zapadací plechy - mechanicky ovládané Výstup Certifikát shody podle certifikačního postupu NBÚ Třída bezpečnosti (TB) podle článku 5.8 a Tabulky 5 ČSN EN 12209:2004 Bezpečnostní třída (BT) podle kapitoly 5 a Tabulky ČSN P ENV 1627:2000 Požadavky pro všechny bezpečnostní třídy Předpis - článek Výrobce předloží ke zkouškám klasifikační tabulku ČSN EN čl. 4.2 Nebezpečné látky ČSN EN čl Vratná síla střelky ČSN EN čl Odolnost knoflíku v krutu ČSN EN čl Požadavky pro boční zatížení ČSN EN čl Průmět neodpružené závory ČSN EN čl Požadavky na čelní zatížení neodpružené závory ČSN EN čl Odolnost proti vytažení hákové závory/rozevírací závory ČSN EN čl Odolnost proti zdvižení hákové závory/rozevírací závory ČSN EN čl Odolnost proti útoku na zamykací zařízení v posuvných dveřích ČSN EN čl Odolnost proti vytržení knoflíku sady střelky a sady střelkového zámku určeného k zavrtání ČSN EN čl Bezpečnostní požadavky na součásti zapadacího plechu ČSN EN čl Počet vzorků na zkoušky 2 kusy pro každou zkoušku Technická dokumentace výrobku ČSN EN Příloha C Výrobce předloží ke zkouškám příslušný počet vzorků dle dohody s AZL nebo COV minimálně 2 kusy ČSN P ENV 1627 čl. 6.2 a ČSN P ENV 1630 kapitola 5 Požadavky pro jednotlivé bezpečnostní třídy podle ČSN P ENV 1627 v návaznosti na ČSN EN Bezpečnostní třída podle ČSN P ENV 1627 Třída bezpečnosti související s klíčem/třída odolnosti proti napadení podle ČSN EN Bezpečnostní třída 1 TB 3 Bezpečnostní třída 2 TB 3 Bezpečnostní třída 3 TB 4 Bezpečnostní třída 4 TB 7 Bezpečnostní třída 5 TB 7 25

26 Příloha č. 1.2 Požadavky pro jednotlivé bezpečnostní třídy podle ČSN P ENV 1627 Základní požadavky pro jednotlivé bezpečnostní třídy jsou uvedeny v tabulce č. 5 shora uvedené normy doba průlomové odolnosti a celkový čas zkoušky. Zkouška zkoušky jsou prováděny podle ČSN P ENV 1630 Bezpečnostní třída podle ČSN P ENV 1627 Aplikace nářadí v příslušné době průlomové odolnosti Doba průlomové odolnosti Bezpečnostní třída 1 Bez aplikace Nezkouší se Bezpečnostní třída 2 Bezpečnostní třída 3 Bezpečnostní třída 4 Bezpečnostní třída 5 Nářadí kategorie A + dodatečné nářadí (páčení ) Nářadí kategorie A+B + dodatečné nářadí (páčení) Nářadí kategorie A+B+C + dodatečné nářadí (páčení - sekání vrtání) Nářadí kategorie A+B+C+D + dodatečné nářadí (páčení - sekání - vrtání - řezání) 3 min 5 min 10 min 15 min Požadavky - základní informace, identifikace, použití atd. - logo výrobce - údaj - označení výrobku typ kategorie použití - bezpečnostní třída + norma - kontrola počtu efektivních kombinací prohlášení výrobce - kontrola omezujících parametrů připojovací rozměry, kombinace provedení, modifikace, atd. - speciální operace záznamy - konstrukční údaje velikost čtyřhranu kliky, - další označení, údaje dle výrobce, kód podle ČSN EN atd. Poznámka 26

27 Příloha č. 1.2 Zámky a střelkové zámky a zapadací plechy - vícebodové zámky a zapadací plechy Výstup Certifikát shody podle certifikačního postupu NBÚ Třída bezpečnosti (TB) podle článku 5.8 a Tabulky 7 pren 15685:2007 Bezpečnostní třída (BT) podle kapitoly 5 a Tabulky ČSN P ENV 1627:2000 Požadavky pro všechny bezpečnostní třídy Předpis - článek Výrobce předloží ke zkouškám klasifikační tabulku pren čl. 4.2 Nebezpečné látky pren čl Vratná síla střelky pren čl Odolnost uzamykatelného ořechu zámku v krutu pren čl Požadavky na boční zatížení pren čl Průmět závory uzamykacího bodu pren čl Požadavky na čelní zatížení na uzamykací bod pren čl Bezpečnostní požadavky na zapadací plech pren čl Požadavky na konstrukci stavítkových zámků pren čl Požadavky na protiseparační ochranu pren čl Počet vzorků na zkoušky 2 kusy pro každou zkoušku Technická dokumentace výrobku Výrobce předloží ke zkouškám příslušný počet vzorků dle dohody s AZL nebo COV minimálně 2 kusy pren Příloha C pren Příloha C ČSN P ENV 1627 čl. 6.2 a ČSN P ENV 1630 kapitola 6 Požadavky pro jednotlivé bezpečnostní třídy podle ČSN P ENV 1627 v návaznosti na pren Bezpečnostní třída podle ČSN P ENV 1627 Třída bezpečnosti podle pren Bezpečnostní třída 1 TB 3 Bezpečnostní třída 2 TB 3 Bezpečnostní třída 3 TB 4 Bezpečnostní třída 4 TB 7 Bezpečnostní třída 5 TB 7 27

28 Příloha č. 1.2 Požadavky pro jednotlivé bezpečnostní třídy podle ČSN P ENV 1627 Základní požadavky pro jednotlivé bezpečnostní třídy jsou uvedeny v tabulce č. 5 shora uvedené normy doba průlomové odolnosti a celkový čas zkoušky. Zkouška zkoušky jsou prováděny podle ČSN P ENV Bezpečnostní třída podle ČSN P ENV 1627 Aplikace nářadí v příslušné době průlomové odolnosti Doba průlomové odolnosti Bezpečnostní třída 1 Bez aplikace Nezkouší se Bezpečnostní třída 2 Bezpečnostní třída 3 Bezpečnostní třída 4 Bezpečnostní třída 5 Nářadí kategorie A + dodatečné nářadí (páčení ) Nářadí kategorie A+B + dodatečné nářadí (páčení) Nářadí kategorie A+B+C + dodatečné nářadí (páčení - sekání vrtání) Nářadí kategorie A+B+C+D + dodatečné nářadí (páčení - sekání - vrtání - řezání) 3 min 5 min 10 min 15 min Požadavky - základní informace, identifikace, použití atd. - logo výrobce - údaj - označení výrobku typ kategorie použití - bezpečnostní třída + norma - kontrola počtu efektivních kombinací prohlášení výrobce - kontrola omezujících parametrů připojovací rozměry, kombinace provedení, modifikace, atd. - speciální operace záznamy - konstrukční údaje velikost čtyřhranu kliky, počet stavítek - další označení, údaje dle výrobce, kód podle pren atd. Poznámka 28

29 Příloha č. 1.2 Dveřní štíty, kliky a knoflíky Výstup Certifikát shody podle certifikačního postupu NBÚ Třída bezpečnosti (TB) podle Přílohy A a Tabulky A.1 ČSN EN 1906:2003 Bezpečnostní třída (BT) podle kapitoly 5 a Tabulky 5 ČSN P ENV 1627:2000 Požadavky pro všechny bezpečnostní třídy Předpis - článek Výrobce předloží ke zkouškám klasifikační tabulku ČSN EN 1906 čl. 4.2 Požadavky na provedení Pevnost štítu Pevnost připevňovacích prvků Odolnost proti napadení vrtáním Odolnost proti útoku sekáčem Pevnost krytu cylindrické vložky Počet vzorků na zkoušky 5 kusů Výrobce předloží ke zkouškám příslušný počet vzorků dle dohody s AZL nebo COV minimálně 2 kusy ČSN EN 1906 čl. A.2.1 ČSN EN 1906 čl. A ČSN EN 1906 čl. A ČSN EN 1906 čl. A ČSN EN 1906 čl. A ČSN EN 1906 čl. A ČSN EN 1906 Příloha A ČSN P ENV 1627 čl. 6.2 a ČSN P ENV 1630 kapitola 6 Požadavky pro jednotlivé bezpečnostní třídy podle ČSN P ENV 1627 v návaznosti na ČSN EN 1906 Bezpečnostní třída podle Třída bezpečnosti podle ČSN P ENV 1627 ČSN EN 1906 Bezpečnostní třída 1 TB 1 Bezpečnostní třída 2 TB 2 Bezpečnostní třída 3 TB 3 Bezpečnostní třída 4 TB 4 Bezpečnostní třída 5 TB 4 29

30 Příloha č. 1.2 Požadavky pro jednotlivé bezpečnostní třídy podle ČSN P ENV 1627 Základní požadavky pro jednotlivé bezpečnostní třídy jsou uvedeny v tabulce č. 5 shora uvedené normy doba průlomové odolnosti a celkový čas zkoušky. Zkouška zkoušky jsou prováděny podle ČSN P ENV Bezpečnostní třída podle ČSN P ENV 1627 Aplikace nářadí v příslušné době průlomové odolnosti Doba průlomové odolnosti Bezpečnostní třída 1 Bez aplikace Nezkouší se Bezpečnostní třída 2 Bezpečnostní třída 3 Bezpečnostní třída 4 Bezpečnostní třída 5 Nářadí kategorie A + dodatečné nářadí (páčení tělesa a krytu ) Nářadí kategorie A+B + dodatečné nářadí (páčení tělesa a krytu) Nářadí kategorie A+B+C + dodatečné nářadí (páčení tělesa a krytu - odseknutí odvrtání) Nářadí kategorie A+B+C+D + dodatečné nářadí (páčení tělesa a krytu - odseknutí odvrtání odříznutí) 3 min 5 min 10 min 15 min Požadavky - základní informace, identifikace, použití atd. - logo výrobce - údaj - označení výrobku typ bezpečnostní třída + norma - kontrola omezujících parametrů připojovací rozměry, kombinace provedení, modifikace, atd. - speciální operace záznamy - konstrukční údaje tvar, velikost a tvrdost ochranných prvků - další označení, údaje dle výrobce, kód podle ČSN EN1906 atd. Poznámka 30

31 Příloha č. 1.2 Jednoosé závěsy Výstup Certifikát shody podle certifikačního postupu NBÚ Třída bezpečnosti (TB) podle článku 4.8 a Tabulky 2 ČSN EN 1935:2002 Bezpečnostní třída (BT) podle kapitoly 5 a Tabulky ČSN P ENV 1627:2000 Požadavky pro všechny bezpečnostní třídy Předpis - článek Výrobce předloží ke zkouškám klasifikační tabulku ČSN EN 1935 čl Počáteční měření třecího momentu ČSN EN 1935 čl. 5.1 Statické zatížení ČSN EN 1935 čl. 5.2 Pevnost ve střihu ČSN EN 1935 čl. 5.3 Životnost ČSN EN 1935 čl. 5.4 Odolnost proti korozi ČSN EN 1935 čl. 5.5 Závěsy pro použití na protipožárních/protikouřových dveřních sestavách ČSN EN 1935 čl. 5.6 Závěsy pro použití na dveřích odolných proti vloupání ČSN EN 1935 čl. 5.7 a příloha C ČSN EN 1935 čl. 5.8 Skupiny závěsů se stejnými konstrukčními znaky ČSN EN 1935 čl. 5.1 ČSN EN 1935 čl. 5.1 ČSN EN 1935 čl. 5.1 Počet vzorků na zkoušky 12 kusů závěsů ČSN EN 1935 čl Výrobce předloží ke zkouškám příslušný počet vzorků dle dohody s AZL nebo COV minimálně 2 soupravy závěsů ČSN P ENV 1627 čl. 6.2 a ČSN P ENV 1630 kapitola 6 Požadavky pro jednotlivé bezpečnostní třídy podle ČSN P ENV 1627 v návaznosti na ČSN EN 1935 Bezpečnostní třída podle Třída bezpečnosti podle ČSN P ENV 1627 ČSN EN 1935 Bezpečnostní třída 1 TB 1 Bezpečnostní třída 2 TB 1 Bezpečnostní třída 3 TB 1 Bezpečnostní třída 4 TB 1 Bezpečnostní třída 5 TB 1 31

32 Příloha č. 1.2 Požadavky pro jednotlivé bezpečnostní třídy podle ČSN P ENV 1627 Základní požadavky pro jednotlivé bezpečnostní třídy jsou uvedeny v tabulce č. 5 shora uvedené normy doba průlomové odolnosti a celkový čas zkoušky. Zkouška zkoušky jsou prováděny podle ČSN P ENV 1630 Bezpečnostní třída podle ČSN P ENV 1627 Aplikace nářadí v příslušné době průlomové odolnosti Doba průlomové odolnosti Bezpečnostní třída 1 Bez aplikace Nezkouší se Bezpečnostní třída 2 Nářadí kategorie A + dodatečné nářadí (páčení ) 3 min Bezpečnostní třída 3 Nářadí kategorie A+B + dodatečné nářadí (páčení ) 5 min Bezpečnostní třída 4 Nářadí kategorie A+B+C + dodatečné nářadí (páčení - odseknutí odvrtání) 10 min Nářadí kategorie A+B+C+D + Bezpečnostní třída 5 dodatečné nářadí (páčení - odseknutí odvrtání odříznutí) 15 min Požadavky - základní informace, identifikace, použití atd. - logo výrobce - údaj - označení výrobku typ bezpečnostní třída + norma - kontrola omezujících parametrů připojovací rozměry, kombinace provedení, modifikace, typická použití atd. - speciální operace záznamy - další označení, údaje dle výrobce, kód podle ČSN EN 1935 atd. Poznámka 32

33 Příloha č. 1.2 Visací zámky a příslušenství visacích zámků Výstup Certifikát shody podle certifikačního postupu NBÚ Třída bezpečnosti (TB) podle článku 4.3 a Tabulka 2 ČSN EN 12320:2002 Bezpečnostní třída (BT) podle kapitoly 5 a Tabulky 5 ČSN P ENV 1627:2000 Podle přílohy certifikačního postupu NBÚ (Metodika zkoušení cylindrických vložek Bezpečnostní třída odolnosti proti nedestruktivní metodou bumpingu (a visacích zámků bumpingu (BT) opatřených cylindrickou vložkou nebo obdobným systémem) Požadavky pro všechny bezpečnostní třídy Předpis - článek Výrobce předloží ke zkouškám klasifikační tabulku ČSN EN čl. 6.1 Odolnost proti korozi ČSN EN čl. 4.2 a EN 1670 Minimální počet efektivních kombinací ČSN EN čl Ovládání bezpečnostního mechanismu ČSN EN čl Odolnost válcové vložky nebo uzamykacího mechanismu proti vytržení ČSN EN čl Odolnost válcové vložky nebo uzamykacího mechanismu visacího zámku v krutu ČSN EN čl Odolnost třmenu a oka petlice proti vytržení ČSN EN 12320čl Odolnost třmenu a oka petlice proti krutu ČSN EN čl Odolnost třmenu a oka petlice proti přestřižení ČSN EN čl Odolnost tělesa visacího zámku, třmenu a oka petlice proti ČSN EN čl nárazu při nízké teplotě Odolnost tělesa visacího zámku, třmenu a oka petlice proti odvrtání ČSN EN čl Odolnost tělesa visacího zámku, třmenu a oka petlice proti řezání ČSN EN čl Počet vzorků na zkoušky 12 kusů visacích zámků 6 kusů petlic ČSN EN Příloha A Výrobce předloží ke zkouškám příslušný počet vzorků dle ČSN P ENV 1627 čl. 6.2 dohody s AZL nebo COV a ČSN P ENV 1630 minimálně 2 vzorků visacích zámků kapitola 6 2 kusy petlic Počet vzorků na zkoušky odolnosti proti bumpingu Podle přílohy certifikačního 22 kusů vložek a 35 kusů polotovarů klíčů postupu NBÚ (Metodika Technická dokumentace výrobku v rozsahu uvedeném v zkoušení cylindrických Metodika zkoušení cylindrických vložek nedestruktivní vložek nedestruktivní metodou bumpingu metodou bumpingu) 33
