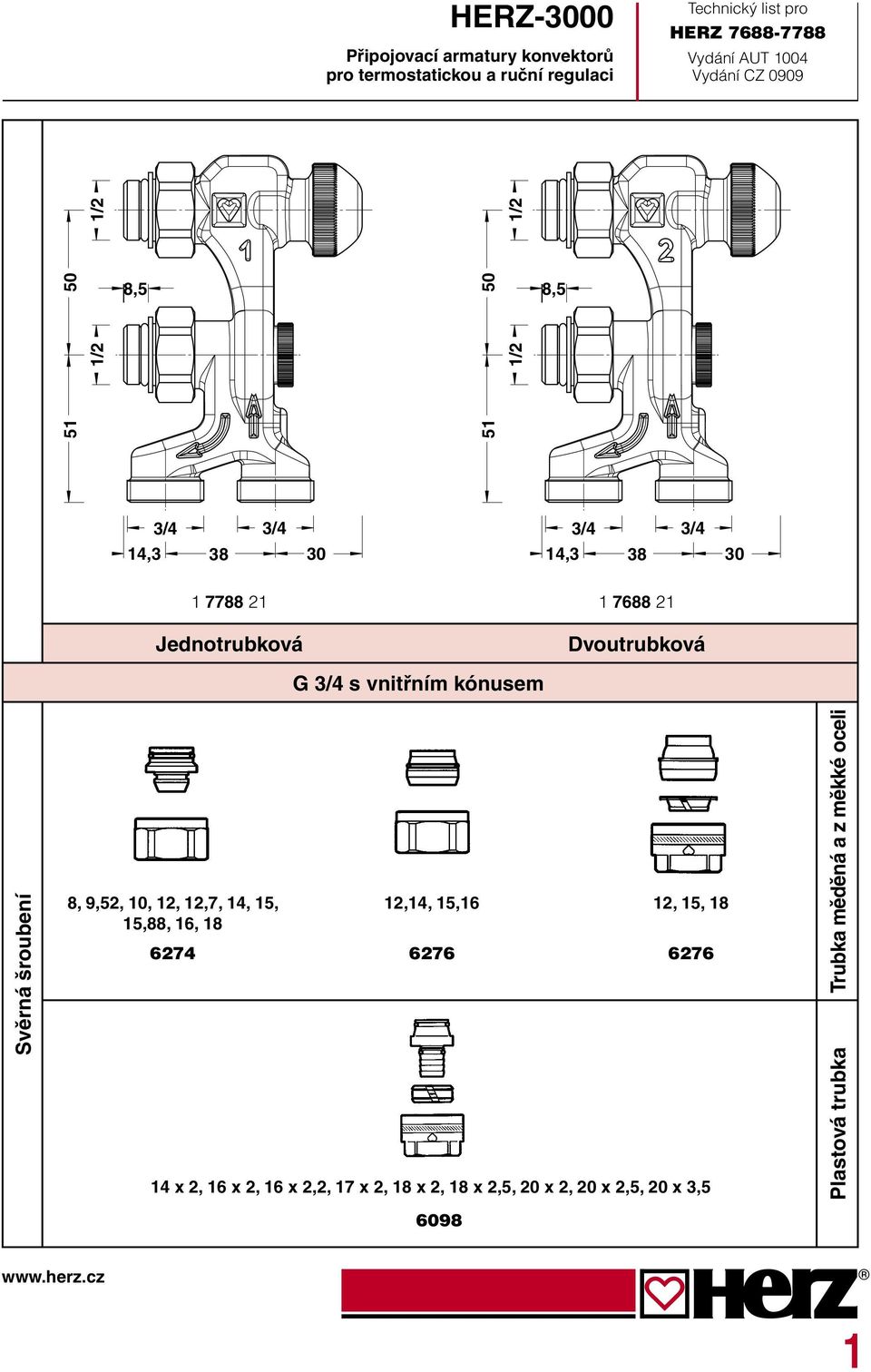

Připojovací armatury konvektorů pro termostatickou a ruční regulaci. G 3/4 s vnitřním kónusem

Transkript

1 HERZ-3000 Připojovací armatury konvektorů pro termostatickou a ruční regulaci Technický list pro HERZ Vydání AUT 1004 Vydání CZ , ,5 14, , Jednotrubková Dvoutrubková G s vnitřním kónusem Svěrná šroubení 8, 9,52, 10, 12, 12,7, 14, 15, 15,88, 16, 18 12,14, 15,16 12, 15, x 2, 16 x 2, 16 x 2,2, 17 x 2, 18 x 2, 18 x 2,5, 20 x 2, 20 x 2,5, 20 x 3,5 Trubka měděná a z měkké oceli Plastová trubka

2 Svěrná šroubení Svěrné šroubení s O-kroužkem, těsnění kov na kov, obsahuje svěrný kroužek a matici pro vnější průměry trubek 8, 9,52, 10, 12, 12,7, 14, 15, 15,88, 16 a 18 mm Svěrné šroubení s O-kroužkem, s měkkým těsněním, obsahuje svěrný kroužek, měkké těsnění k trubce a matici, pro vnější průměry trubek 12, 14, 15 a 16 mm. G Svěrné šroubení pro ocelové a měděné trubky Svěrné šroubení s měkkým těsněním obsahuje dělený svěrný kroužek, masivní gumové těsnění (EPDM) a převlečnou matici pro vnější průměry trubek 12, 15 a 18 mm Svěrné šroubení pro plastová potrubí se dvojitým O-kroužkem a izolační podložkou obsahuje nátrubek, dělený svěrný kroužek a převlečnou matici G pro průměry trubek 14 x 2, 16 x 2, 16 x 2,2, 17 x 2, 17 x 2,5, 18 x 2, 18 x 2,5, 20 x 2, 20 x 2,5, 20 x X3,5 Svěrná šroubení pro plastová potrubí pro PE-X, PB, PE a vícevrstvé trubky s Al fólií P HERZ-Pipefix G Spojky s převlečnou maticí s Eurokónusem Poniklované spojky pro trubky plastové, vícevrstvé trubky s Al fólií, převlečná matice G Termostatické ventily P Spojka s převlečnou maticí 14 x 2 P Spojka s převlečnou maticí 16 x 2 P Spojka s převlečnou maticí 17 x 2 P Spojka s převlečnou maticí 18 x 2 P Spojka s převlečnou maticí 20 x 2 P Spojka s převlečnou maticí 20 x 2, Armatura pro připojení konvektoru pro jednotrubkové soustavy Napojení topného tělesa Napojení trubky G pro připojení svěrným šroubením, s ochrannou instalační krytkou Armatura pro připojení konvektoru pro dvoutrubkové soustavy Napojení topného tělesa Napojení trubky G pro připojení svěrným šroubením, s ochrannou instalační krytkou. Napojení konvektorů Armatury pro připojení konvektoru se na konvektor instalují z boku. Všechny součásti jsou dodávány v poniklovaném provedení. Jednotubkové nebo dvoutrubkové teplovodní soustavy s rozvodem z kalibrovaných ocelových, měděných nebo plastových trubek. Dvoutrubková soustava Provedení Oblast použití Jednotrubková soustava Max. provozní tlak 10 bar Max. provozní teplota 120 C Kvalita topné vody musí odpovídat ÖNORM H 9195, případně VDI- směrnici Pro svěrná šroubení kovových trubek Při použití svěrných šroubení pro měděné a ocelové trubky je nutno dodržet přípustné hodnoty teploty a tlaku podle EN :1998, tabulky 5. 2 Provozní údaje

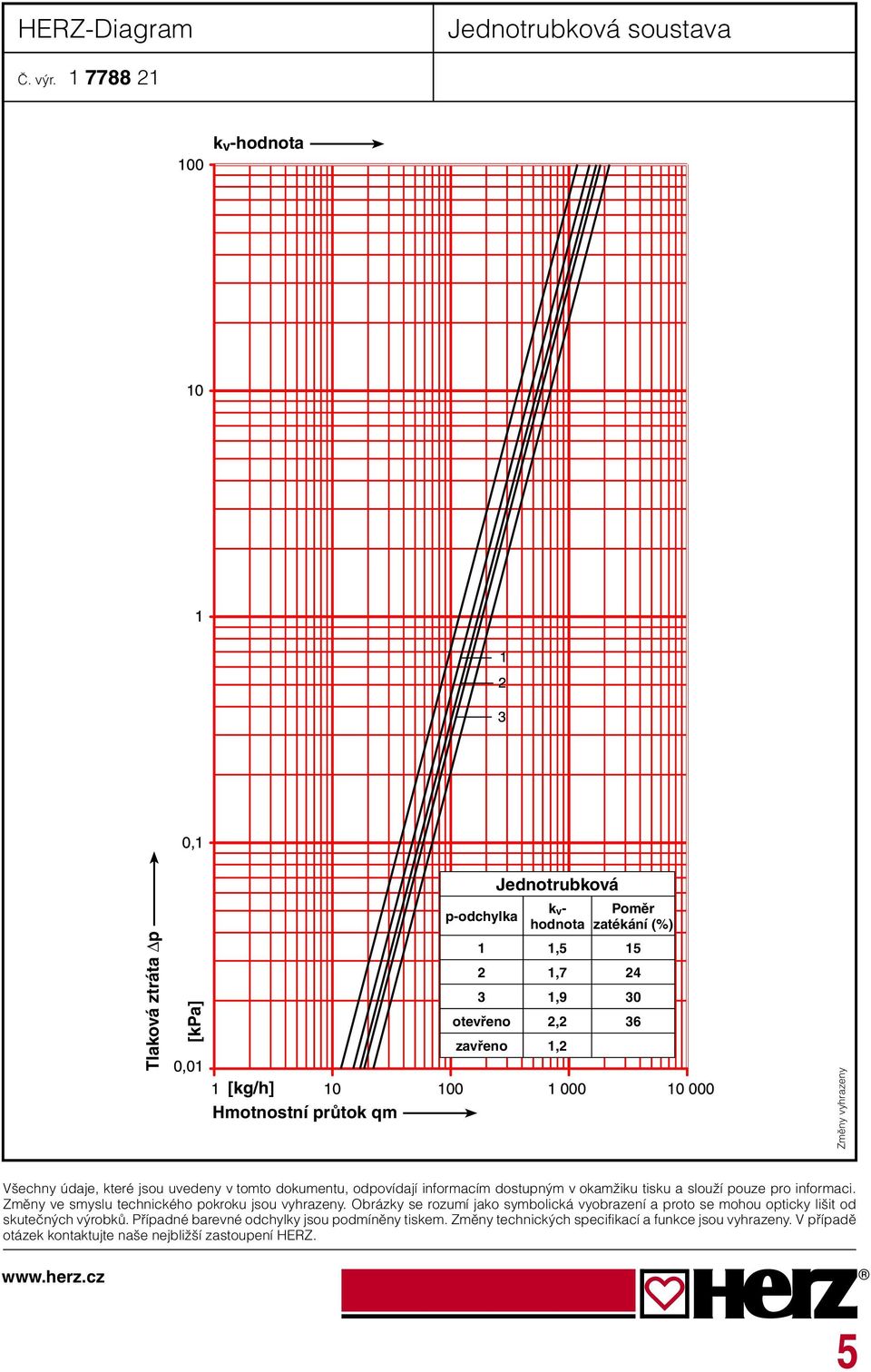

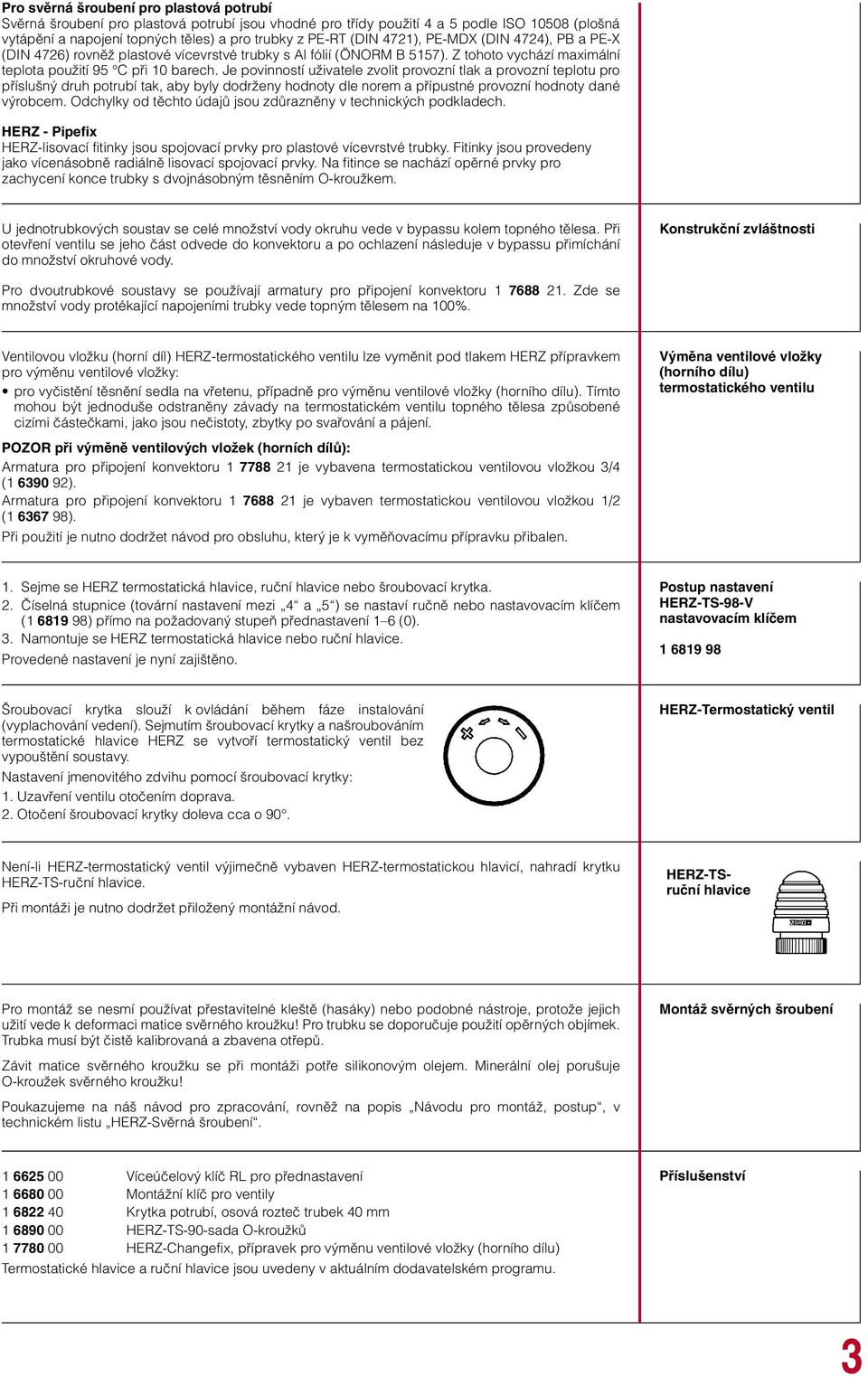

3 Pro svěrná šroubení pro plastová potrubí Svěrná šroubení pro plastová potrubí jsou vhodné pro třídy použití 4 a 5 podle ISO (plošná vytápění a napojení topných těles) a pro trubky z PE-RT (DIN 4721), PE-MDX (DIN 4724), PB a PE-X (DIN 4726) rovněž plastové vícevrstvé trubky s Al fólií (ÖNORM B 5157). Z tohoto vychází maximální teplota použití 95 C při 10 barech. Je povinností uživatele zvolit provozní tlak a provozní teplotu pro příslušný druh potrubí tak, aby byly dodrženy hodnoty dle norem a přípustné provozní hodnoty dané výrobcem. Odchylky od těchto údajů jsou zdůrazněny v technických podkladech. HERZ - Pipefix HERZ-lisovací fitinky jsou spojovací prvky pro plastové vícevrstvé trubky. Fitinky jsou provedeny jako vícenásobně radiálně lisovací spojovací prvky. Na fitince se nachází opěrné prvky pro zachycení konce trubky s dvojnásobným těsněním O-kroužkem. U jednotrubkových soustav se celé množství vody okruhu vede v bypassu kolem topného tělesa. Při otevření ventilu se jeho část odvede do konvektoru a po ochlazení následuje v bypassu přimíchání do množství okruhové vody. Konstrukční zvláštnosti Pro dvoutrubkové soustavy se používají armatury pro připojení konvektoru Zde se množství vody protékající napojeními trubky vede topným tělesem na 100%. Ventilovou vložku (horní díl) HERZ-termostatického ventilu lze vyměnit pod tlakem HERZ přípravkem pro výměnu ventilové vložky: pro vyčistění těsnění sedla na vřetenu, případně pro výměnu ventilové vložky (horního dílu). Tímto mohou být jednoduše odstraněny závady na termostatickém ventilu topného tělesa způsobené cizími částečkami, jako jsou nečistoty, zbytky po svařování a pájení. Výměna ventilové vložky (horního dílu) termostatického ventilu POZOR při výměně ventilových vložek (horních dílů): Armatura pro připojení konvektoru je vybavena termostatickou ventilovou vložkou ( ). Armatura pro připojení konvektoru je vybaven termostatickou ventilovou vložkou ( ). Při použití je nutno dodržet návod pro obsluhu, který je k vyměňovacímu přípravku přibalen. 1. Sejme se HERZ termostatická hlavice, ruční hlavice nebo šroubovací krytka. 2. Číselná stupnice (tovární nastavení mezi 4 a 5 ) se nastaví ručně nebo nastavovacím klíčem ( ) přímo na požadovaný stupeň přednastavení 1 6 (0). 3. Namontuje se HERZ termostatická hlavice nebo ruční hlavice. Provedené nastavení je nyní zajištěno. Postup nastavení HERZ-TS-98-V nastavovacím klíčem Šroubovací krytka slouží k ovládání během fáze instalování (vyplachování vedení). Sejmutím šroubovací krytky a našroubováním termostatické hlavice HERZ se vytvoří termostatický ventil bez vypouštění soustavy. Nastavení jmenovitého zdvihu pomocí šroubovací krytky: 1. Uzavření ventilu otočením doprava. 2. Otočení šroubovací krytky doleva cca o 90. HERZ-Termostatický ventil Není-li HERZ-termostatický ventil výjimečně vybaven HERZ-termostatickou hlavicí, nahradí krytku HERZ-TS-ruční hlavice. Při montáži je nutno dodržet přiložený montážní návod. HERZ-TSruční hlavice Pro montáž se nesmí používat přestavitelné kleště (hasáky) nebo podobné nástroje, protože jejich užití vede k deformaci matice svěrného kroužku! Pro trubku se doporučuje použití opěrných objímek. Trubka musí být čistě kalibrovaná a zbavena otřepů. Montáž svěrných šroubení Závit matice svěrného kroužku se při montáži potře silikonovým olejem. Minerální olej porušuje O-kroužek svěrného kroužku! Poukazujeme na náš návod pro zpracování, rovněž na popis Návodu pro montáž, postup, v technickém listu HERZ-Svěrná šroubení Víceúčelový klíč RL pro přednastavení Montážní klíč pro ventily Krytka potrubí, osová rozteč trubek 40 mm HERZ-TS-90-sada O-kroužků HERZ-Changefix, přípravek pro výměnu ventilové vložky (horního dílu) Termostatické hlavice a ruční hlavice jsou uvedeny v aktuálním dodavatelském programu. Příslušenství 3
