Pohyblivé 31 mm vysoké čelisti umožňují uchycení široké škály vzorků a různé velikosti i tvarů.

Transkript

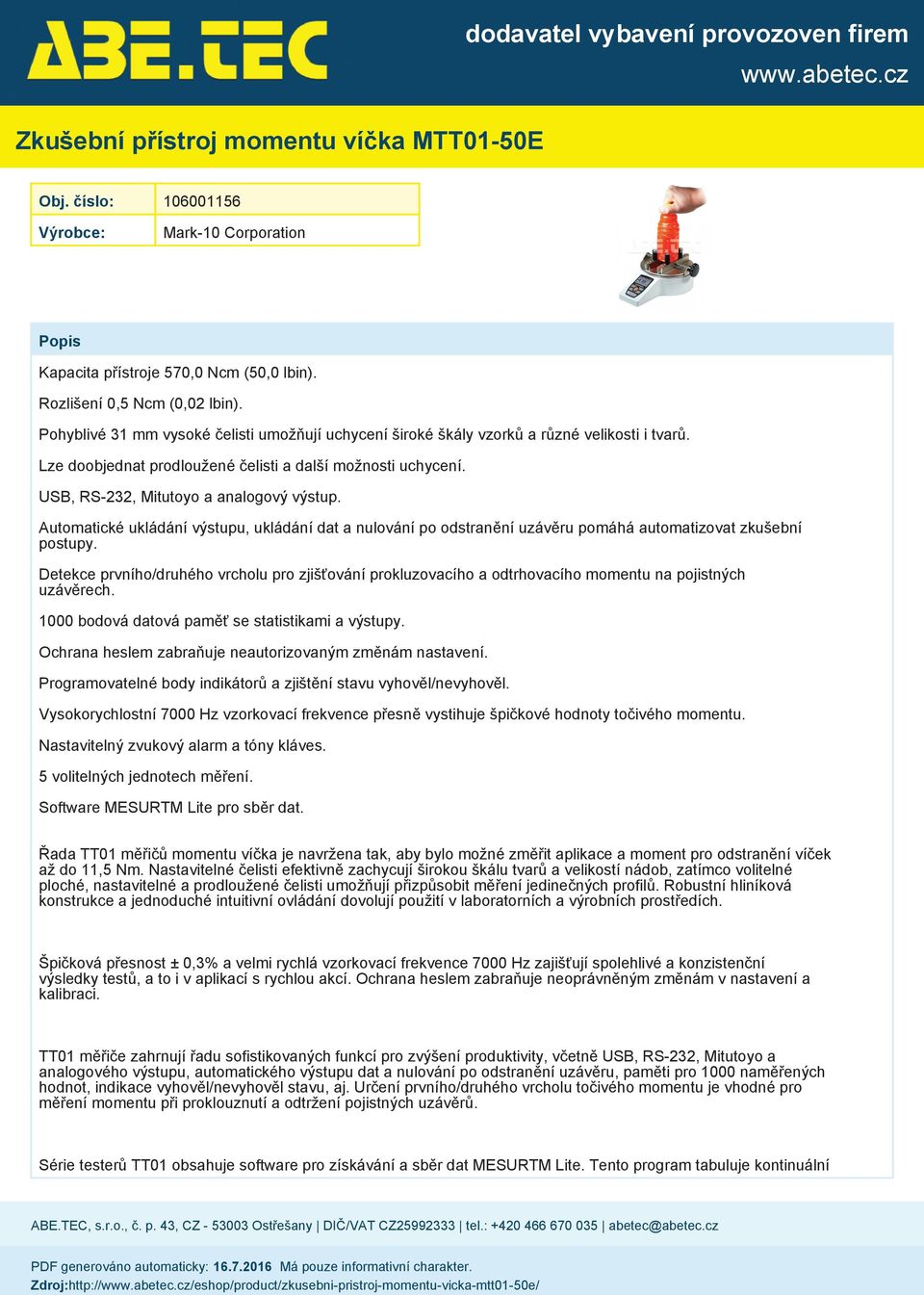

1 dodavatel vybavení provozoven firem Zkušební přístroj momentu víčka MTT01-50E Obj. číslo: Výrobce: Mark-10 Corporation Popis Kapacita přístroje 570,0 Ncm (50,0 lbin). Rozlišení 0,5 Ncm (0,02 lbin). Pohyblivé 31 mm vysoké čelisti umožňují uchycení široké škály vzorků a různé velikosti i tvarů. Lze doobjednat prodloužené čelisti a další možnosti uchycení. USB, RS-232, Mitutoyo a analogový výstup. Automatické ukládání výstupu, ukládání dat a nulování po odstranění uzávěru pomáhá automatizovat zkušební postupy. Detekce prvního/druhého vrcholu pro zjišťování prokluzovacího a odtrhovacího momentu na pojistných uzávěrech bodová datová paměť se statistikami a výstupy. Ochrana heslem zabraňuje neautorizovaným změnám nastavení. Programovatelné body indikátorů a zjištění stavu vyhověl/nevyhověl. Vysokorychlostní 7000 Hz vzorkovací frekvence přesně vystihuje špičkové hodnoty točivého momentu. Nastavitelný zvukový alarm a tóny kláves. 5 volitelných jednotech měření. Software MESURTM Lite pro sběr dat. Řada TT01 měřičů momentu víčka je navržena tak, aby bylo možné změřit aplikace a moment pro odstranění víček až do 11,5 Nm. Nastavitelné čelisti efektivně zachycují širokou škálu tvarů a velikostí nádob, zatímco volitelné ploché, nastavitelné a prodloužené čelisti umožňují přizpůsobit měření jedinečných profilů. Robustní hliníková konstrukce a jednoduché intuitivní ovládání dovolují použití v laboratorních a výrobních prostředích. Špičková přesnost ± 0,3% a velmi rychlá vzorkovací frekvence 7000 Hz zajišťují spolehlivé a konzistenční výsledky testů, a to i v aplikací s rychlou akcí. Ochrana heslem zabraňuje neoprávněným změnám v nastavení a kalibraci. TT01 měřiče zahrnují řadu sofistikovaných funkcí pro zvýšení produktivity, včetně USB, RS-232, Mitutoyo a analogového výstupu, automatického výstupu dat a nulování po odstranění uzávěru, paměti pro 1000 naměřených hodnot, indikace vyhověl/nevyhověl stavu, aj. Určení prvního/druhého vrcholu točivého momentu je vhodné pro měření momentu při proklouznutí a odtržení pojistných uzávěrů. Série testerů TT01 obsahuje software pro získávání a sběr dat MESURTM Lite. Tento program tabuluje kontinuální

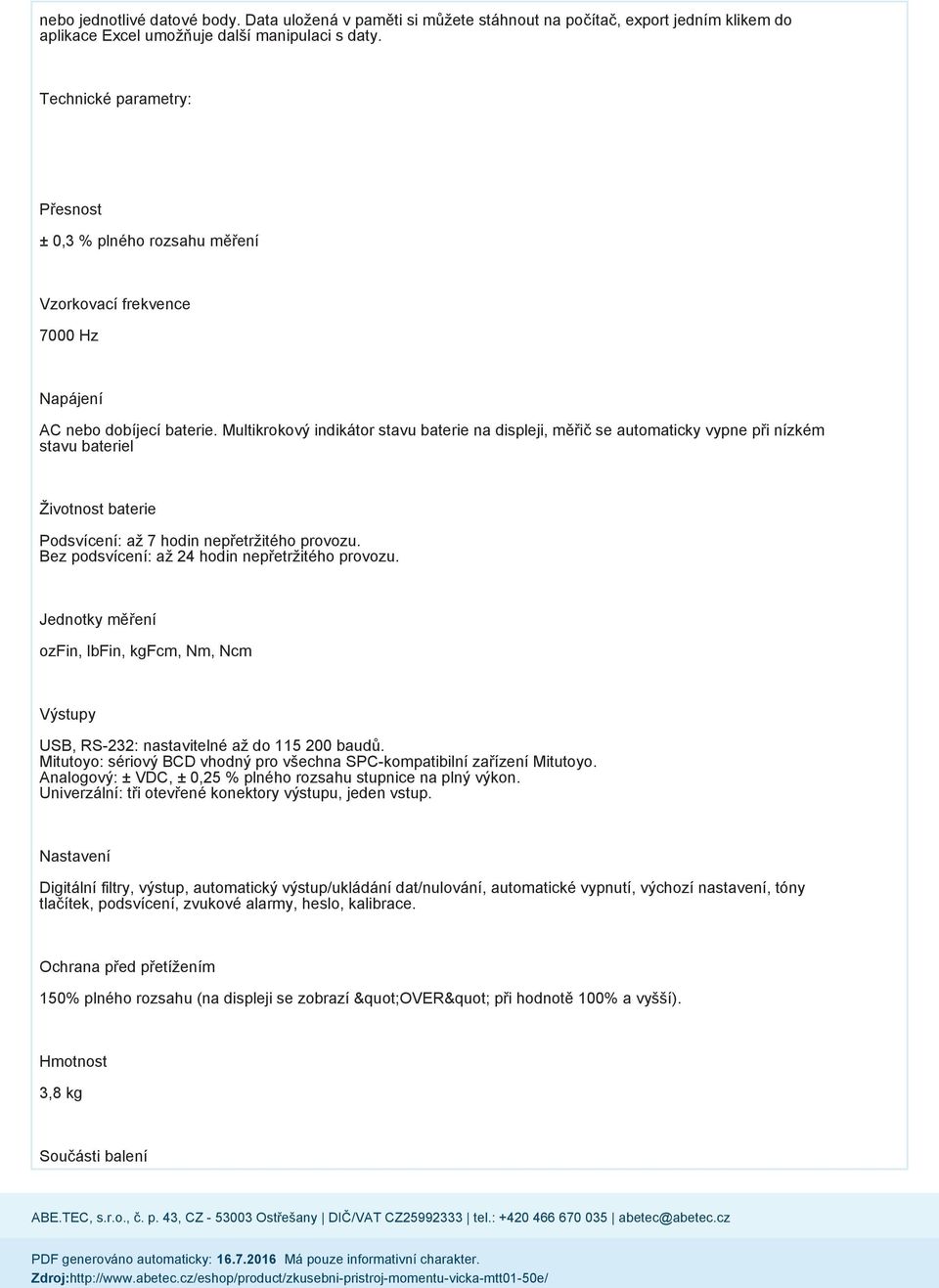

2 nebo jednotlivé datové body. Data uložená v paměti si můžete stáhnout na počítač, export jedním klikem do aplikace Excel umožňuje další manipulaci s daty. Technické parametry: Přesnost ± 0,3 % plného rozsahu měření Vzorkovací frekvence 7000 Hz Napájení AC nebo dobíjecí baterie. Multikrokový indikátor stavu baterie na displeji, měřič se automaticky vypne při nízkém stavu bateriel Životnost baterie Podsvícení: až 7 hodin nepřetržitého provozu. Bez podsvícení: až 24 hodin nepřetržitého provozu. Jednotky měření ozfin, lbfin, kgfcm, Nm, Ncm Výstupy USB, RS-232: nastavitelné až do baudů. Mitutoyo: sériový BCD vhodný pro všechna SPC-kompatibilní zařízení Mitutoyo. Analogový: ± VDC, ± 0,25 % plného rozsahu stupnice na plný výkon. Univerzální: tři otevřené konektory výstupu, jeden vstup. Nastavení Digitální filtry, výstup, automatický výstup/ukládání dat/nulování, automatické vypnutí, výchozí nastavení, tóny tlačítek, podsvícení, zvukové alarmy, heslo, kalibrace. Ochrana před přetížením 150% plného rozsahu (na displeji se zobrazí "OVER" při hodnotě 100% a vyšší). Hmotnost 3,8 kg Součásti balení

3 Sada čtyř základních čelistí, AC adaptér 220 V, baterie, stručný návod k obsluze, USB kabel, zdrojové CD (ovladač USB, software MESURTM Lite, DEMO verze software MESURTMgauge, uživatelská příručka), NIST certifikát kalibrace (data jsou k dispozici za příplatek). Porovnání přístrojů řady TT01: Kapacita x rozlišení Model lbfin ozfin kgfcm Ncm Nm MTT01-12E 12 x 0, x 0,1 14 x 0, x 0,1 1,35 x 0,001 MTT01-25E 25 x 0, x 0,2 28 x 0, x 0,2 2,9 x 0,002 MTT01-50E 50 x 0, x 0,5 58 x 0, x 0,5

4 5,7 x 0,005 MTT01-100E 100 x 0, x 0,1 116 x 0, x 0,5 11,5 x 0,005 Rozměry řady TT01: Volitelné příslušenství (na objednávku): Volitelné příslušenství Obj. kód MESURgauge Software Možnost vytváření tabulek a diagramů zátěže v závislosti na čase nebo dráze. Dále výpočet statistik, export do Excelu aj. Vyžaduje výstupní kabel E Prodloužené čelisti K dispozici jsou délky 63 mm a 101 mm. CT005E CT006E Ploché pryžové čelisti Alternativní způsob upínání je ideální pro čtyřhranné vzorky nebo vzorky neobvyklých tvarů. CT001E Nastavitelné čelisti Čtyři upínací ramínka na čelist s pryžovým okrajem. Ramínka lze samostatně nastavovat v přírůstcích 45 a přizpůsobit je jedinečným vzorkům. CT003E Transportní pouzdro Transportní pouzdro z tvrdého plastu s čalouněním umožňuje bezpečné ukládání a snadnou přepravu. Poskytuje prostor pro tester CTA, upínací čelisti CT001E, síťový adaptér a příslušenství.

5 CT002E Kalibrační souprava Kompletní souprava držáků, kabelů a hardwaru pro kalibraci zkušebních přístrojů momentu víčka řady CTA. Váhy nejsou zahrnuty. AC1036E Certifikát kalibrace s daty CERTE Náhradní sada základních čelistí CT004E Sada všech čelistí od každé délky (celkem 12 ks) CT007E Náhradní USB kabel E Kabel TT01 do RS E Náhradní AC adaptér, 220 V AC1031E Náhradní dobíjecí baterie E Technická data Název parametru Provedení měřiče Typ zkušebního přístroje Vzorkovací kmitočet Hodnota digitální měření momentu 7000 Hz Přesnost ± 0.3 % Výstupy Kapacita momentových přístrojů Rozlišení Jednotky měření USB, RS-232, Mitutoyo (Digimatic), analog, univerzální, nastavené hodnoty 570 Ncm 0.5 Ncm Ncm, ozfin, lbfin, kgfmm, Nm

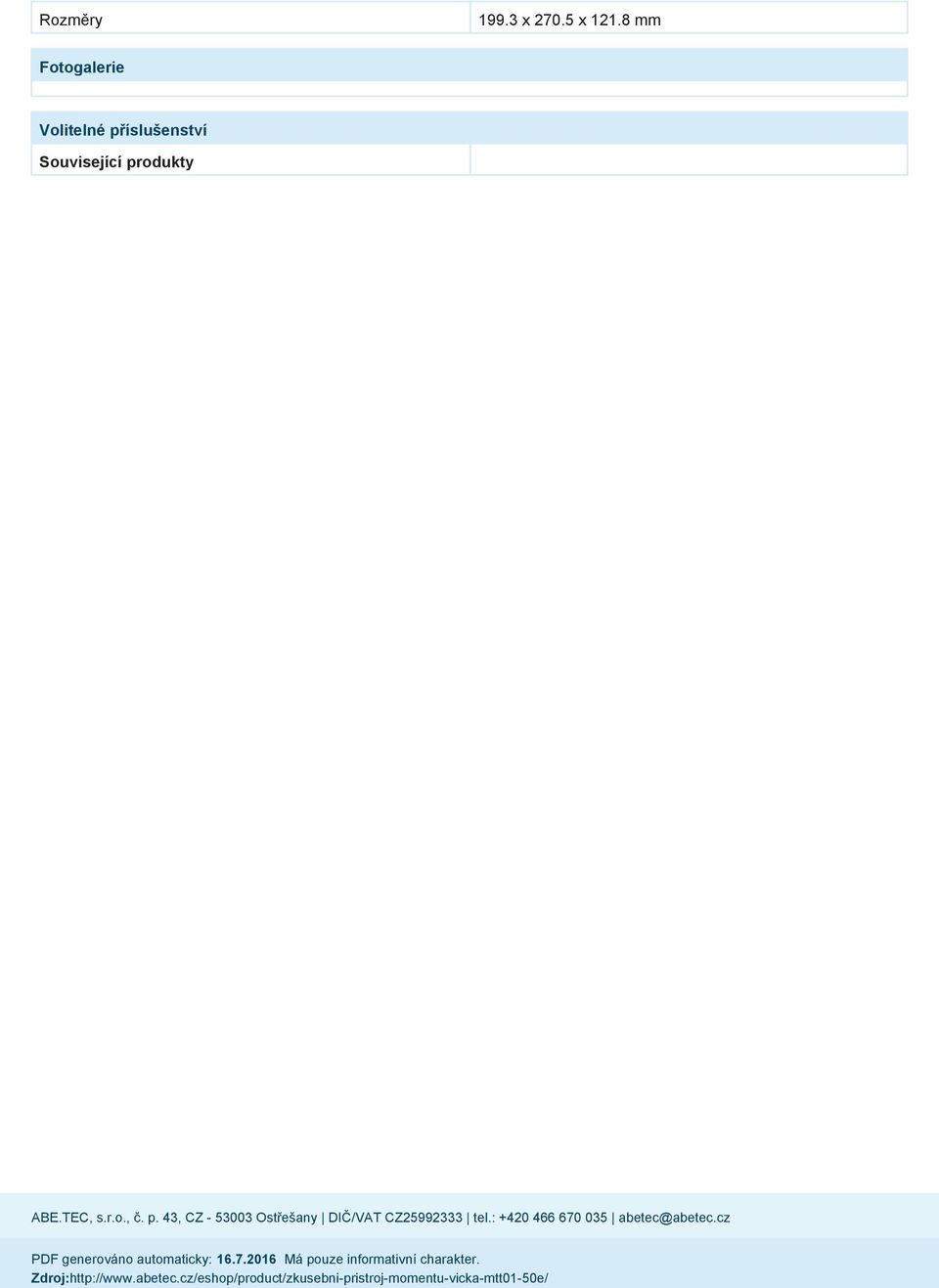

6 Rozměry x x mm Fotogalerie Volitelné příslušenství Související produkty
