JIŠTĚNÍ OBVODŮ POJISTKY 2
|
|
- Julie Petra Horáčková
- před 7 lety
- Počet zobrazení:
Transkript
1 JIŠTĚNÍ OBVODŮ POJISTKY 2 Střední škola, Havířov-Šumbark, Sýkorova 1/613, příspěvková organizace Tento výukový materiál byl zpracován v rámci akce EU peníze středním školám - OP VK 1.5. Výuková sada ELEKTROINSTALACE, DUM č. S16
2 POJISTKY Úkolem pojistek je jistit především vedení proti většímu přetížení a zkratu. Teprve ve druhé řadě mohou pojistky jistit stroje, přístroje a spotřebiče připojené na toto vedení. Pojistky vypínají malé nadproudy způsobené přetížením v poměrně dlouhém čase. Velké nadproudy způsobené zkraty vypínají pojistky ve velmi krátkém čase, takže mohou jejich velikost i omezit. Pojistková vložka se přetaví dříve, nežli zkratový proud dosáhne své nejvyšší hodnoty.
3 ROZDĚLENÍ POJISTEK Závitové pojistky Válcové pojistky Odpínače a odpojovače válcových pojistek Nožové pojistky Řadové pojistkové odpínače Lištové pojistkové odpínače Pojistky pro jištění polovodičů Pojistky VN Pojistky přístrojové skleněné
4 ŘADOVÉ POJISTKOVÉ ODPÍNAČE

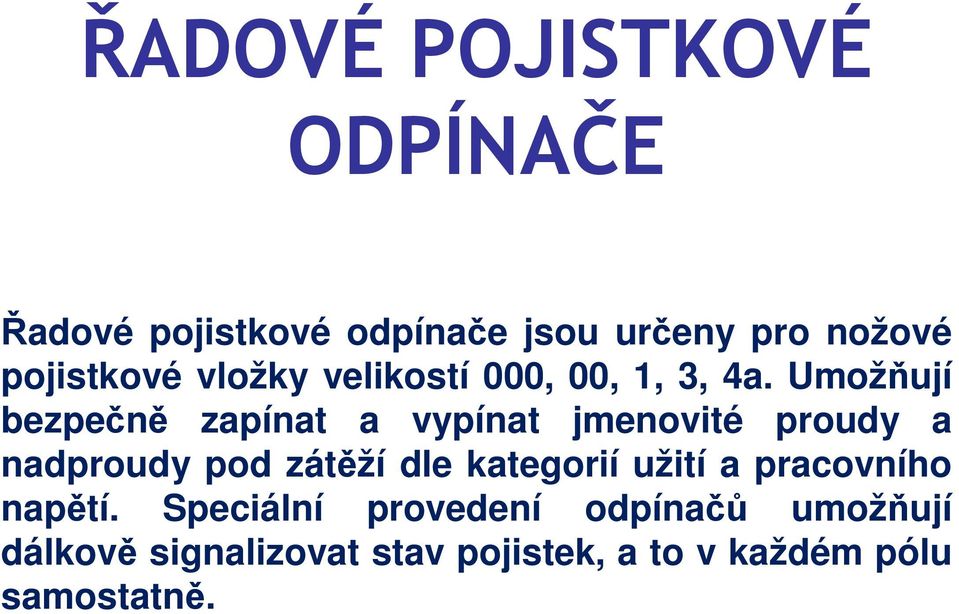

5 ŘADOVÉ POJISTKOVÉ ODPÍNAČE Řadové pojistkové odpínače jsou určeny pro nožové pojistkové vložky velikostí 000, 00, 1, 3, 4a. Umožňují bezpečně zapínat a vypínat jmenovité proudy a nadproudy pod zátěží dle kategorií užití a pracovního napětí. Speciální provedení odpínačů umožňují dálkově signalizovat stav pojistek, a to v každém pólu samostatně.
6 LIŠTOVÉ POJISTKOVÉ ODPÍNAČE
7 LIŠTOVÉ POJISTKOVÉ ODPÍNAČE Lištové pojistkové odpínače FD a SL jsou určeny pro nožové pojistkové vložky velikostí 000, 00, 1, 2, 3. Umožňují bezpečně zapínat a vypínat jmenovité proudy a nadproudy pod zátěží dle kategorií užití a pracovního napětí. Jsou vhodné pro použití v distribučních a průmyslových sítích nn a v rozváděčích s roztečí přípojnic 185 mm, případně 100 mm.
8 POJISTKY PRO JIŠTĚNÍ POLOVODIČŮ
9 POJISTKY PRO JIŠTĚNÍ POLOVODIČŮ Pojistky pro jištění polovodičů jsou určeny pro jištění polovodičů a zařízení zvlášť citlivých na zkraty. Vyznačují se hlavně těmito vlastnostmi: mimořádně nízké hodnoty I2t a omezených proudů, malé rozměry, použití i ve ztížených klimatických podmínkách, dálková signalizace stavu pojistek, možnost paralelního řazení pojistek. Vypínací charakteristiky gr/gs pro jištění polovodičových prvků a kabelů před přetížením a zkratem gr pro jištění polovodičových prvků před přetížením a zkratem ar pro jištění polovodičových prvků pouze před zkratem
10 POJISTKY PRO VN
11 POJISTKY PRO VN Vysokonapěťové pojistkové vložky řady PL, PM, PQ se používají pro jištění VN strany distribučních transformátorů a dalších zařízení pracujících s napětím nad 1000 V a.c.. Pojistkové vložky bezpečně vypínají všechny proudy od jejich jmenovité vypínací schopnosti I1 směrem dolů k minimálnímu vypínacímu proudu I3, uvedeném na štítku pojistek. Jsou s omezeným rozsahem funkce, jistí proti zkratu a vyšším nadproudům (back-up). Jsou určeny pro vnitřní a vnější použití.
12 KONTROLNÍ OTÁZKY 1. Jaká je funkce pojistky v elektrickém obvodu 2. Vyjmenujte alespoň čtyři typy pojistek 3. K čemu se používají pojistky pro VN 4. Jaké vypínací charakteristiky mají pojistky pro jištění polovodičů 5. Co nám umožňují řadové pojistkové odpínače

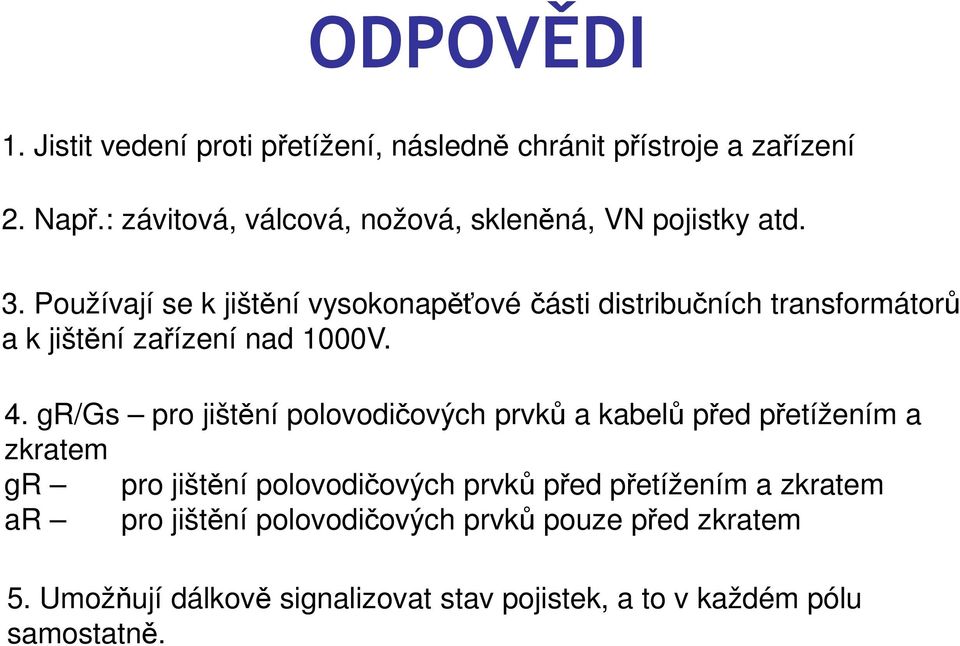

13 ODPOVĚDI 1. Jistit vedení proti přetížení, následně chránit přístroje a zařízení 2. Např.: závitová, válcová, nožová, skleněná, VN pojistky atd. 3. Používají se k jištění vysokonapěťové části distribučních transformátorů a k jištění zařízení nad 1000V. 4. gr/gs pro jištění polovodičových prvků a kabelů před přetížením a zkratem gr pro jištění polovodičových prvků před přetížením a zkratem ar pro jištění polovodičových prvků pouze před zkratem 5. Umožňují dálkově signalizovat stav pojistek, a to v každém pólu samostatně.
14 POUŽITÁ LITERATURA 1. Kolektiv autorů. Příručka pro elektrotechniky. 23. vydání. Haan Gruiten (Germany): Europa - Lehrmittel, ISBN Jištění elektrických obvodů a zařízení nízkého napětí ]Dostupné z:
