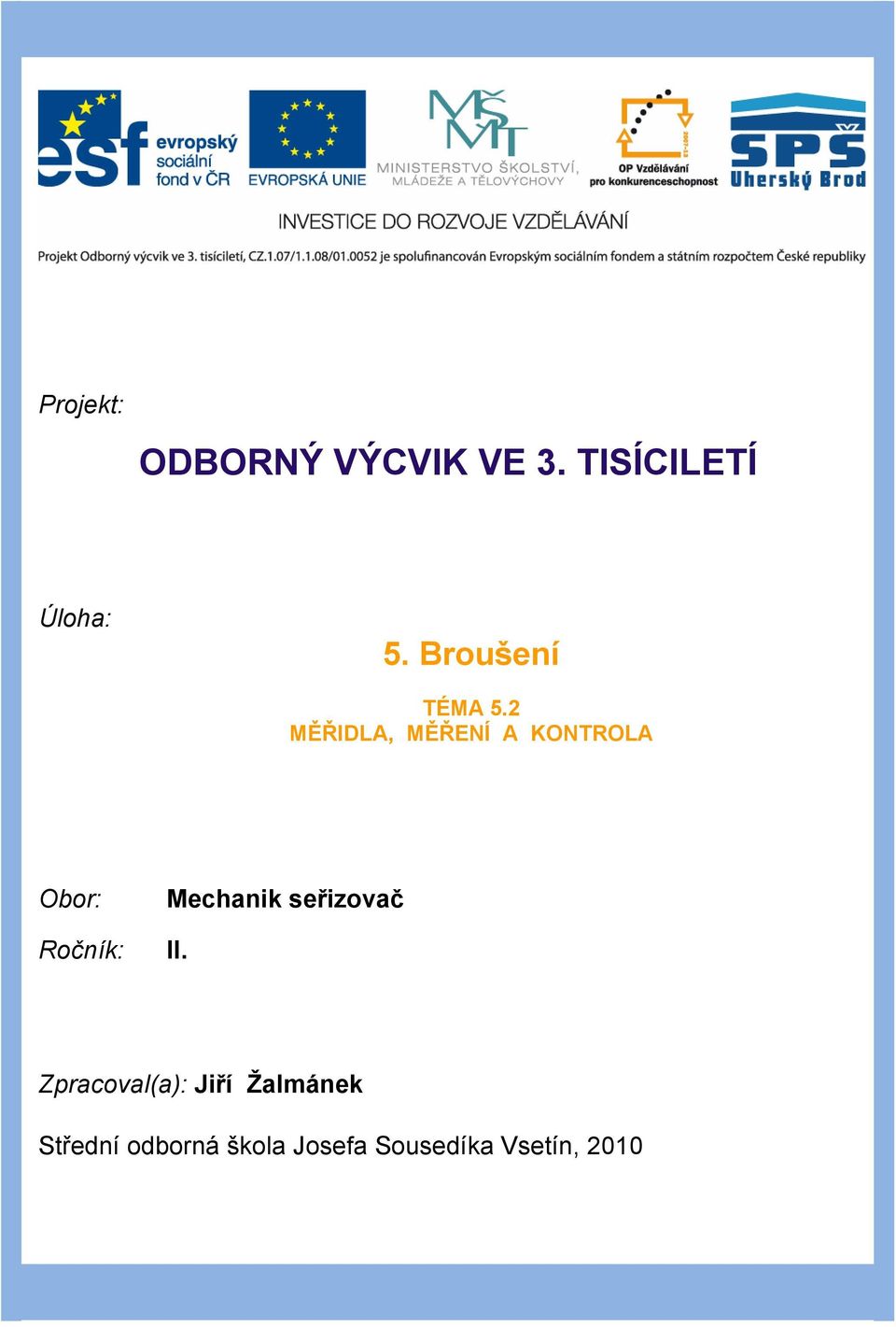

1 Projekt: ODBORNÝ VÝCVIK VE 3. TISÍCILETÍ Úloha: 5. Broušení TÉMA 5.2 MĚŘIDLA, MĚŘENÍ A KONTROLA Obor: Ročník: Mechanik seřizovač II. Zpracoval(a): Jiří Žalmánek Střední odborná škola Josefa Sousedíka Vsetín, 2010

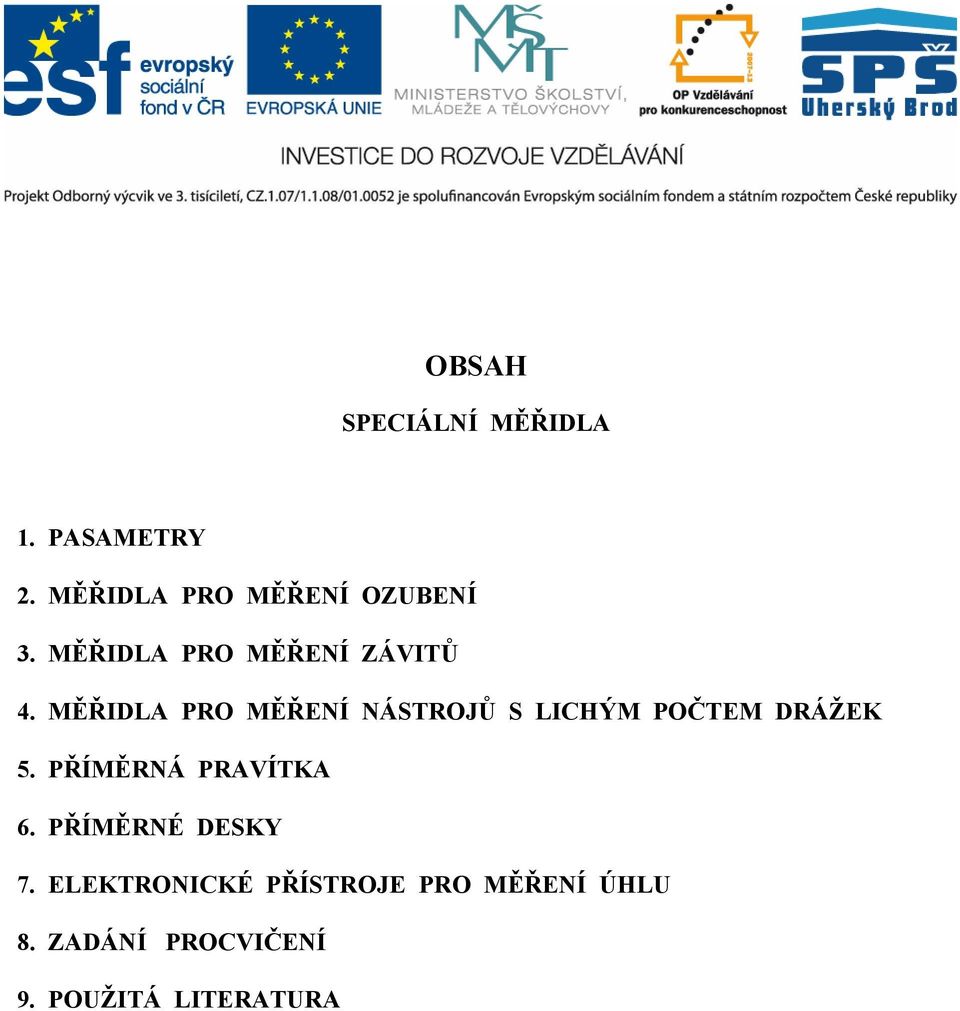

2 OBSAH SPECIÁLNÍ MĚŘIDLA 1. PASAMETRY 2. MĚŘIDLA PRO MĚŘENÍ OZUBENÍ 3. MĚŘIDLA PRO MĚŘENÍ ZÁVITŮ 4. MĚŘIDLA PRO MĚŘENÍ NÁSTROJŮ S LICHÝM POČTEM DRÁŽEK 5. PŘÍMĚRNÁ PRAVÍTKA 6. PŘÍMĚRNÉ DESKY 7. ELEKTRONICKÉ PŘÍSTROJE PRO MĚŘENÍ ÚHLU 8. ZADÁNÍ PROCVIČENÍ 9. POUŽITÁ LITERATURA

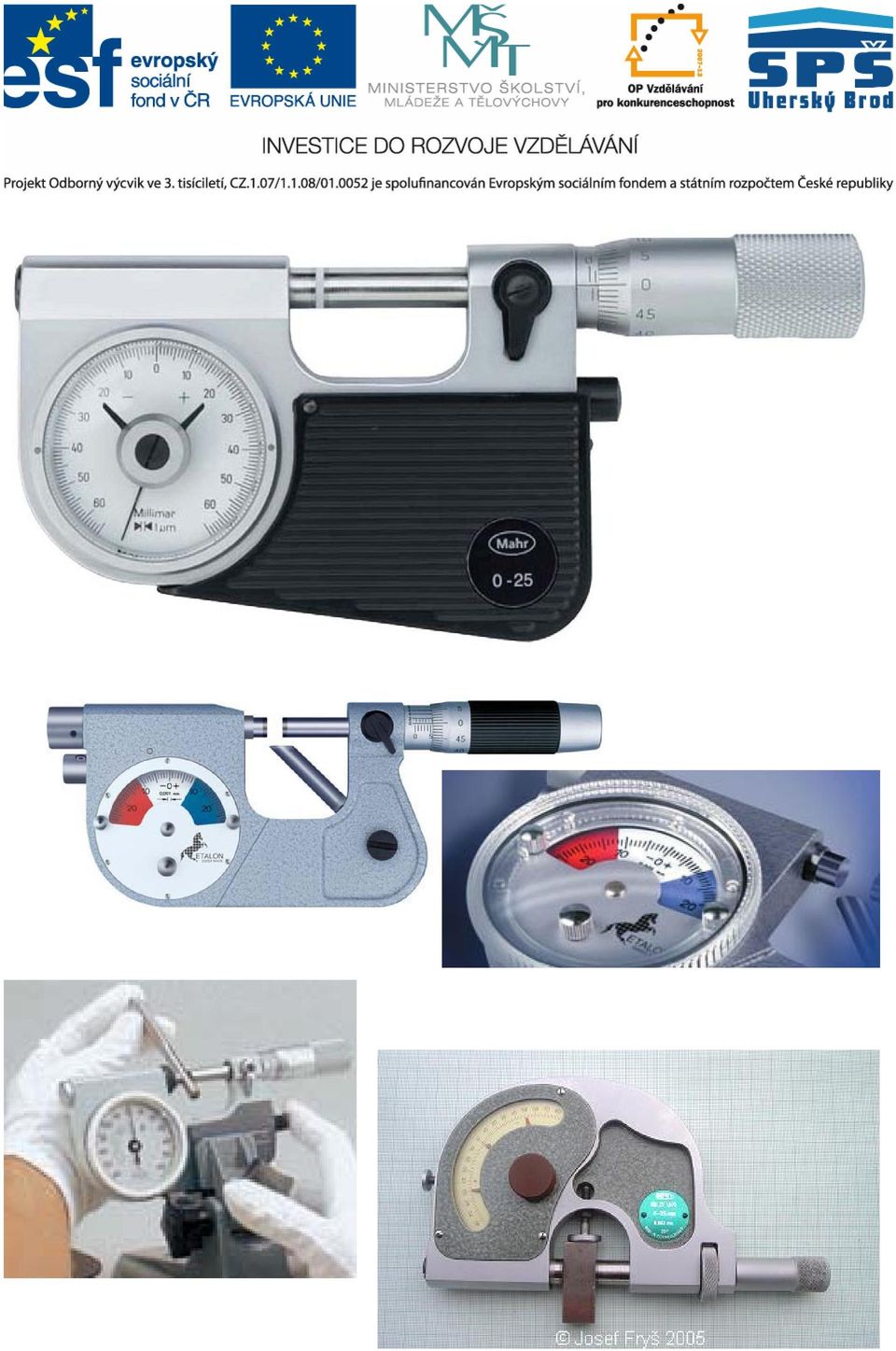

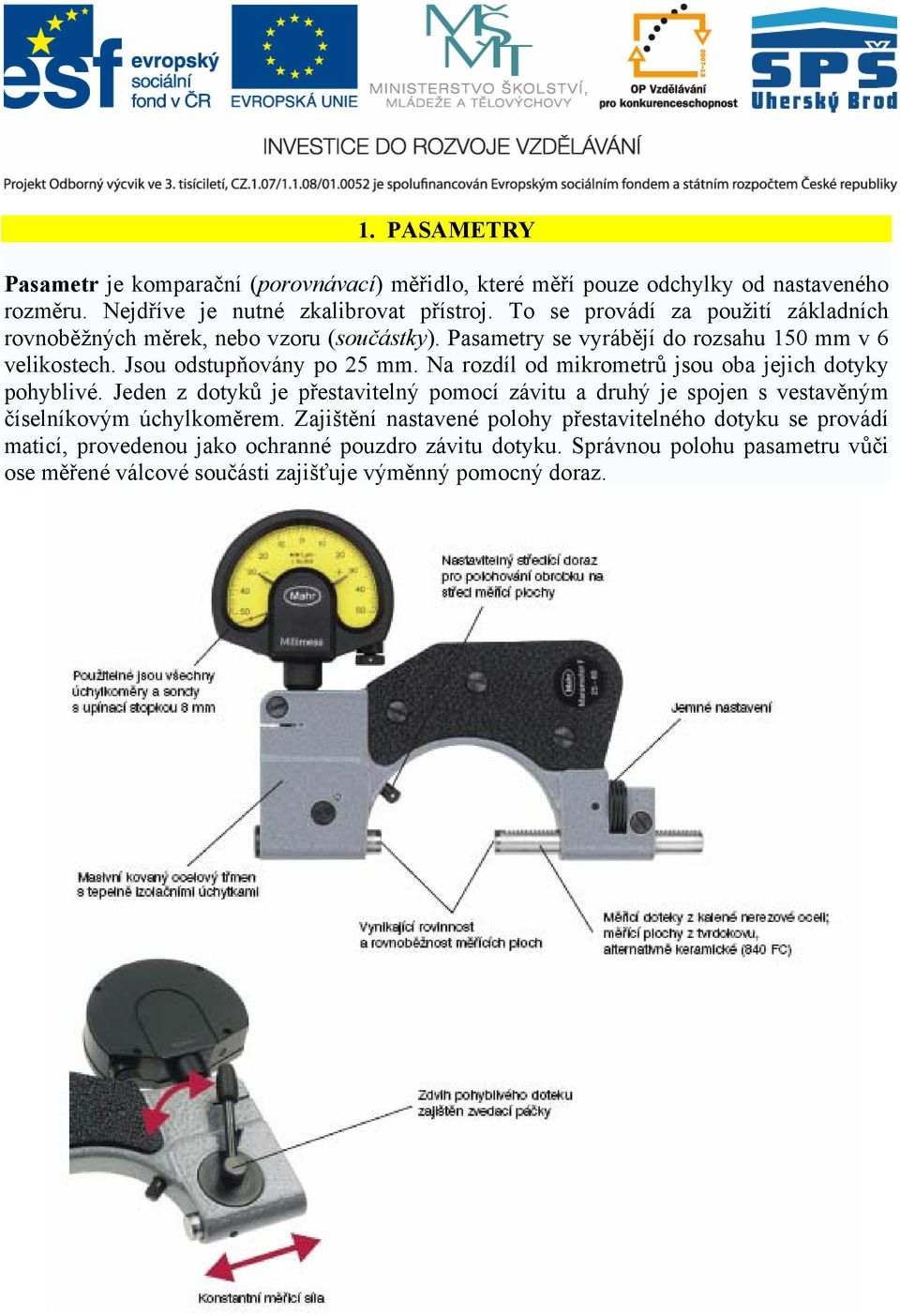

3 1. PASAMETRY Pasametr je komparační (porovnávací) měřidlo, které měří pouze odchylky od nastaveného rozměru. Nejdříve je nutné zkalibrovat přístroj. To se provádí za použití základních rovnoběžných měrek, nebo vzoru (součástky). Pasametry se vyrábějí do rozsahu 150 mm v 6 velikostech. Jsou odstupňovány po 25 mm. Na rozdíl od mikrometrů jsou oba jejich dotyky pohyblivé. Jeden z dotyků je přestavitelný pomocí závitu a druhý je spojen s vestavěným číselníkovým úchylkoměrem. Zajištění nastavené polohy přestavitelného dotyku se provádí maticí, provedenou jako ochranné pouzdro závitu dotyku. Správnou polohu pasametru vůči ose měřené válcové součásti zajišťuje výměnný pomocný doraz.

4

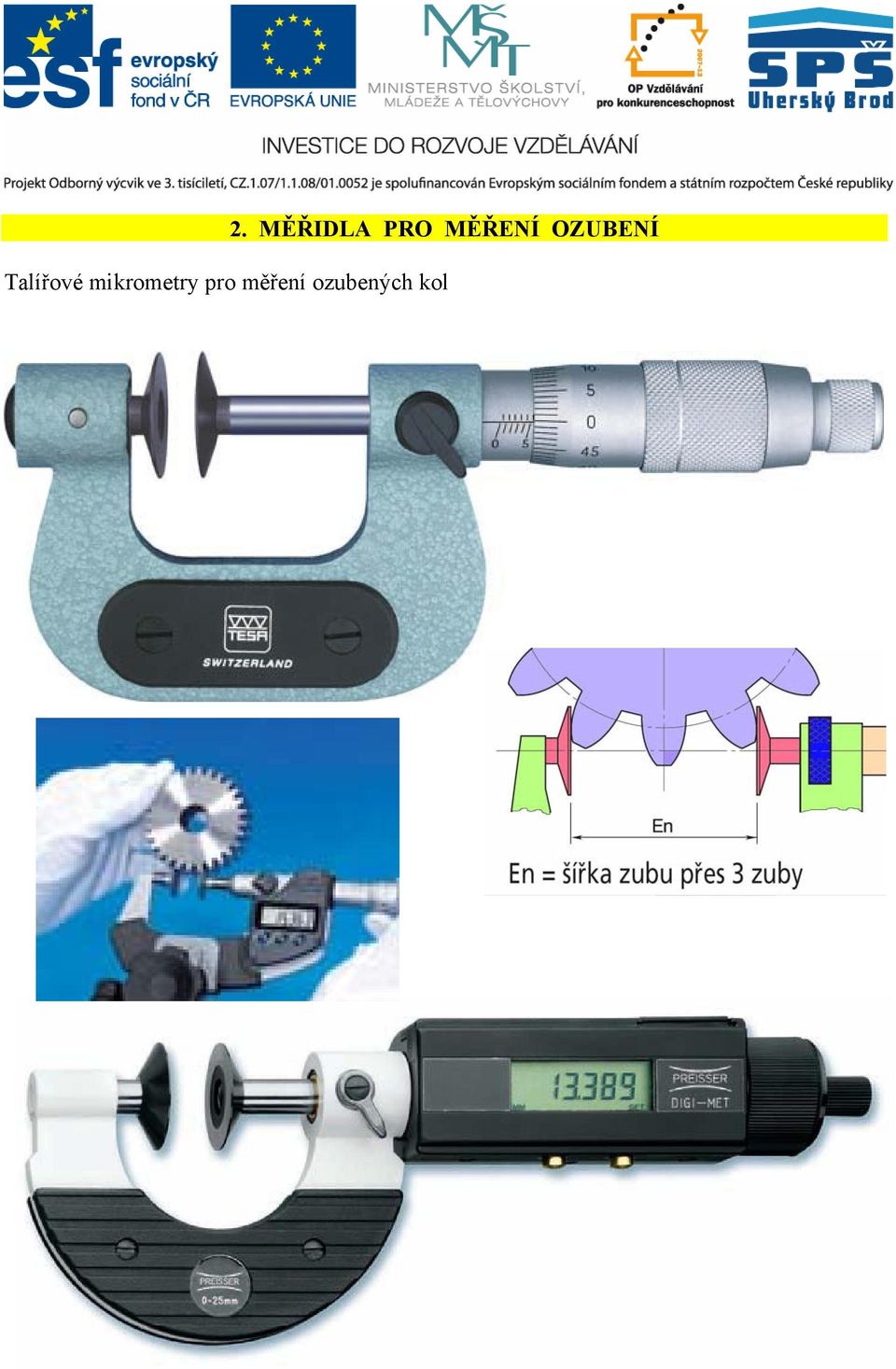

5 2. MĚŘIDLA PRO MĚŘENÍ OZUBENÍ Talířové mikrometry pro měření ozubených kol

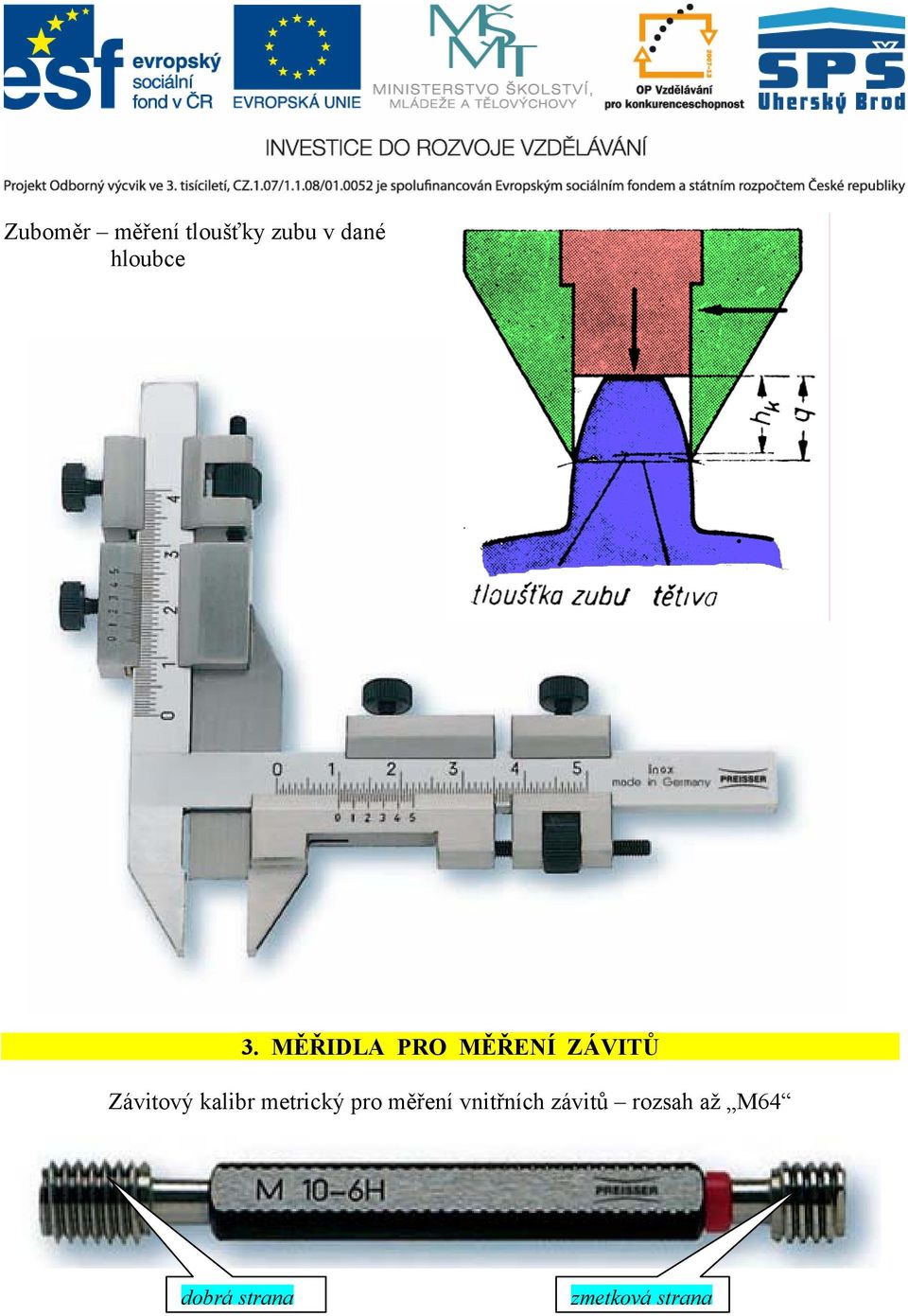

6 Zuboměr měření tloušťky zubu v dané hloubce 3. MĚŘIDLA PRO MĚŘENÍ ZÁVITŮ Závitový kalibr metrický pro měření vnitřních závitů rozsah až M64 dobrá strana zmetková strana

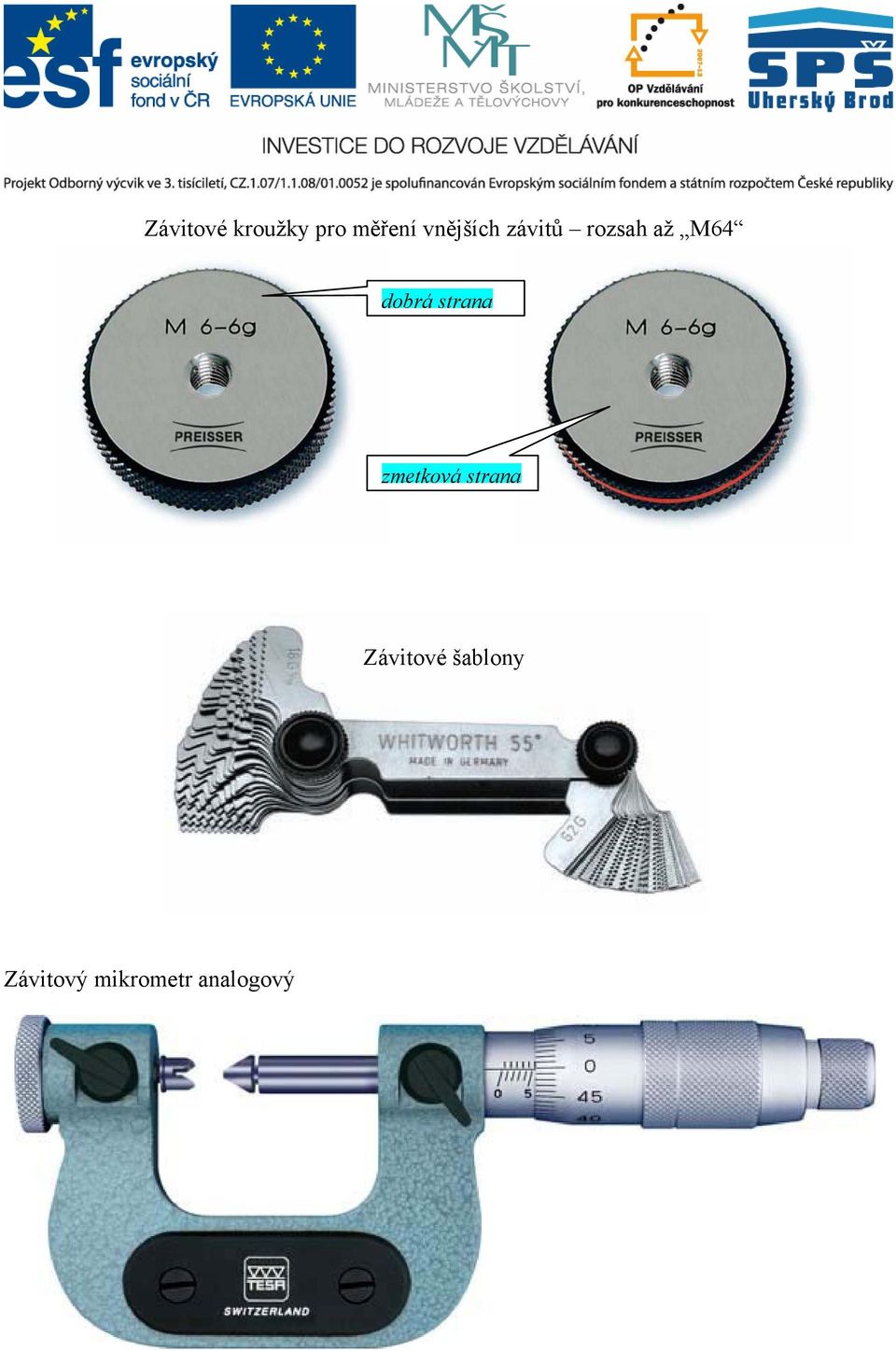

7 Závitové kroužky pro měření vnějších závitů rozsah až M64 dobrá strana zmetková strana Závitové šablony Závitový mikrometr analogový

8 Závitový mikrometr digitální pro měření středního, malého a velkého průměru závitu Drátky na měření závitů určení středního průměru vnějších závitů třídrátkovou metodou Nasazují se na vřeteno a pevný dotek. Měřicí drátky jsou kalené a lapované.

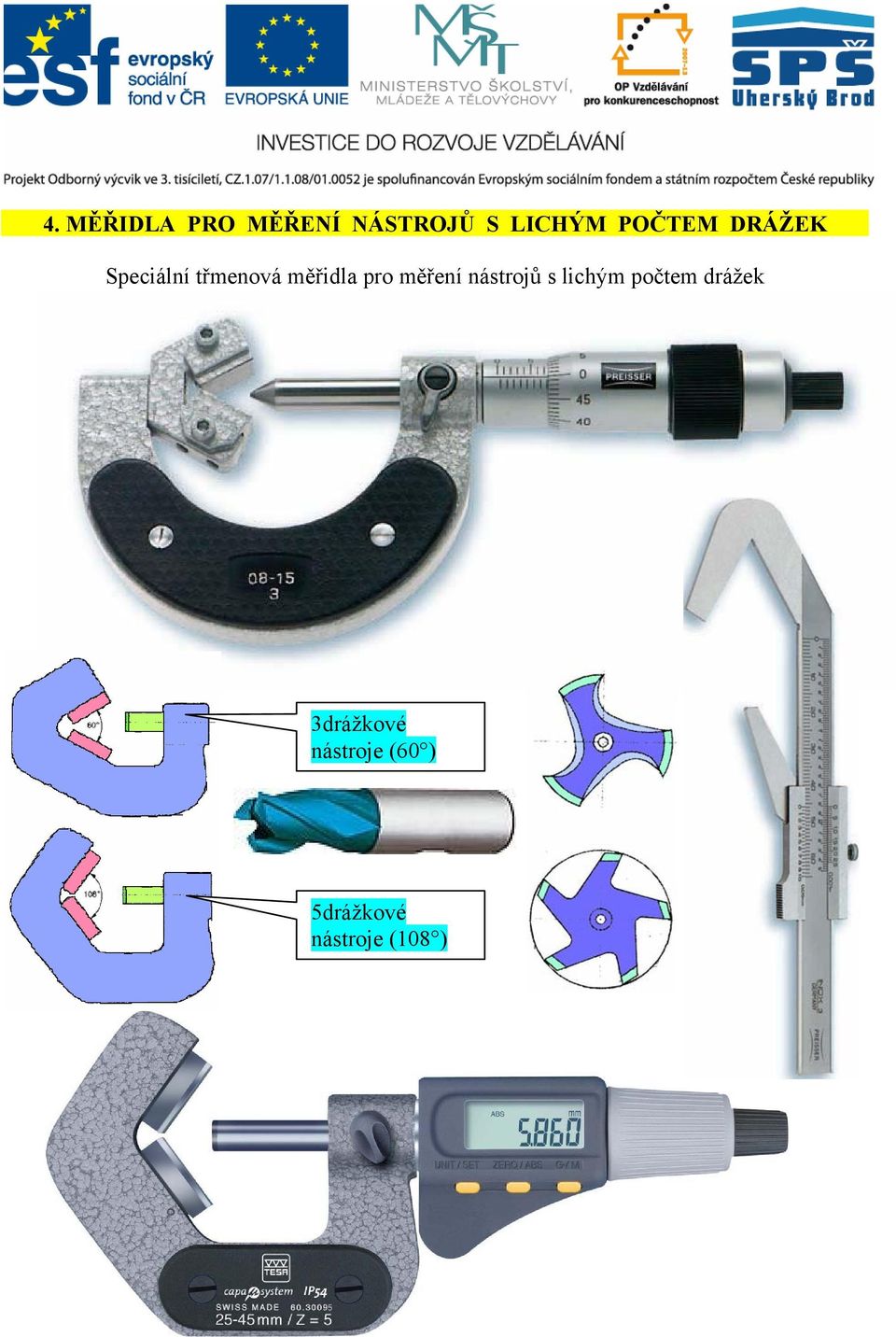

9 4. MĚŘIDLA PRO MĚŘENÍ NÁSTROJŮ S LICHÝM POČTEM DRÁŽEK Speciální třmenová měřidla pro měření nástrojů s lichým počtem drážek 3drážkové nástroje (60 ) 5drážkové nástroje (108 )

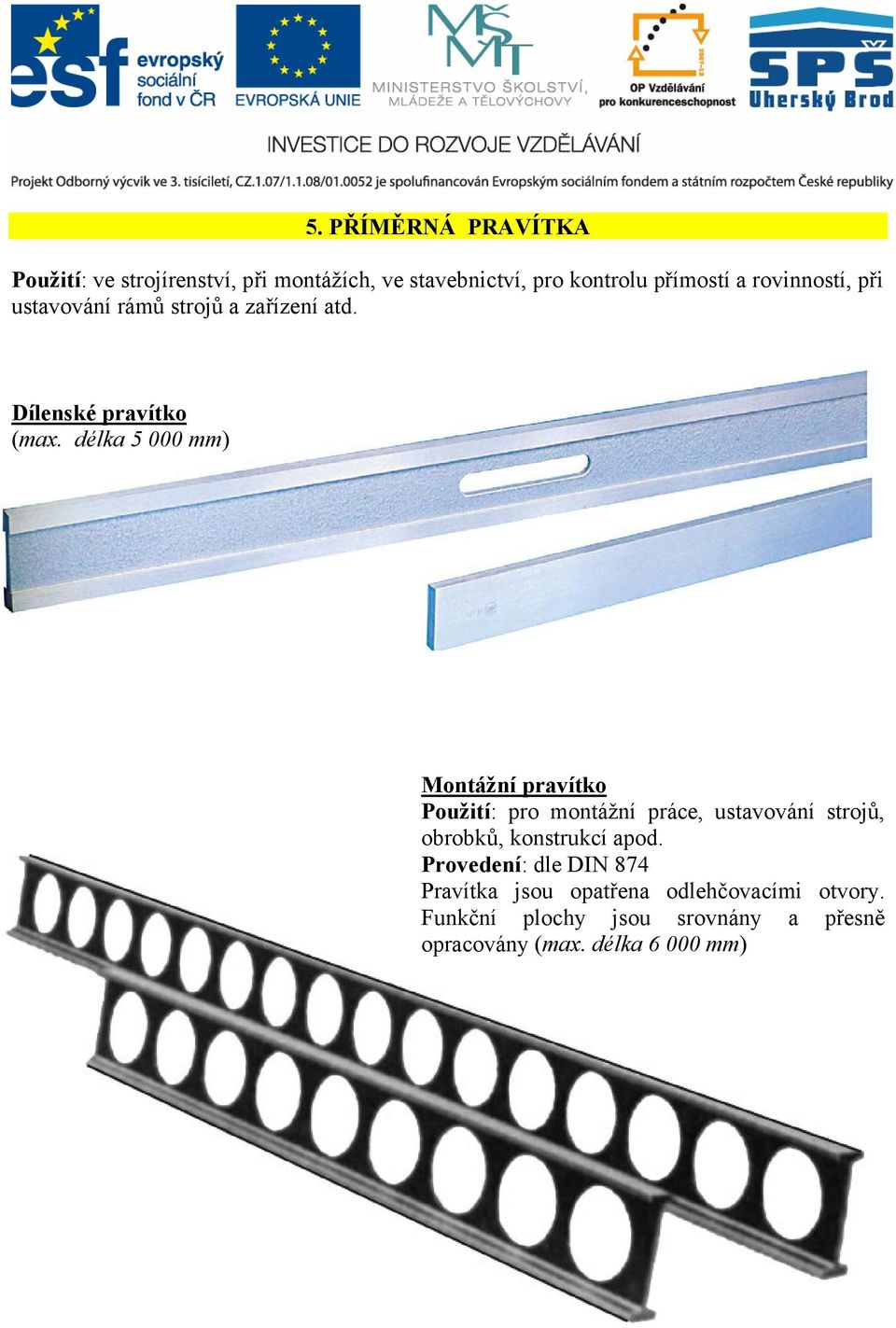

10 5. PŘÍMĚRNÁ PRAVÍTKA Použití: ve strojírenství, při montážích, ve stavebnictví, pro kontrolu přímostí a rovinností, při ustavování rámů strojů a zařízení atd. Dílenské pravítko (max. délka mm) Montážní pravítko Použití: pro montážní práce, ustavování strojů, obrobků, konstrukcí apod. Provedení: dle DIN 874 Pravítka jsou opatřena odlehčovacími otvory. Funkční plochy jsou srovnány a přesně opracovány (max. délka mm)

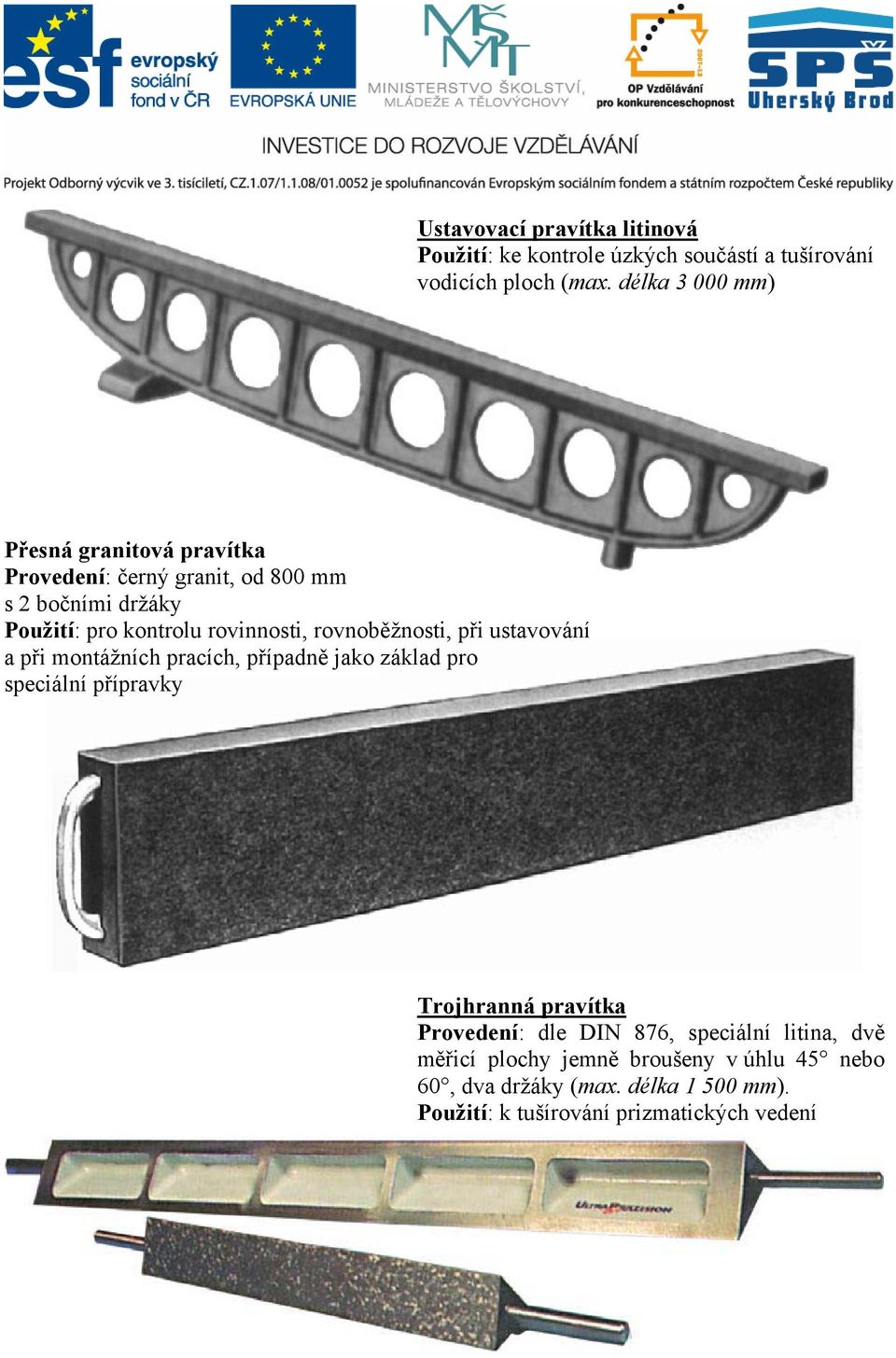

11 Ustavovací pravítka litinová Použití: ke kontrole úzkých součástí a tušírování vodicích ploch (max. délka mm) Přesná granitová pravítka Provedení: černý granit, od 800 mm s 2 bočními držáky Použití: pro kontrolu rovinnosti, rovnoběžnosti, při ustavování a při montážních pracích, případně jako základ pro speciální přípravky Trojhranná pravítka Provedení: dle DIN 876, speciální litina, dvě měřicí plochy jemně broušeny v úhlu 45 nebo 60, dva držáky (max. délka mm). Použití: k tušírování prizmatických vedení

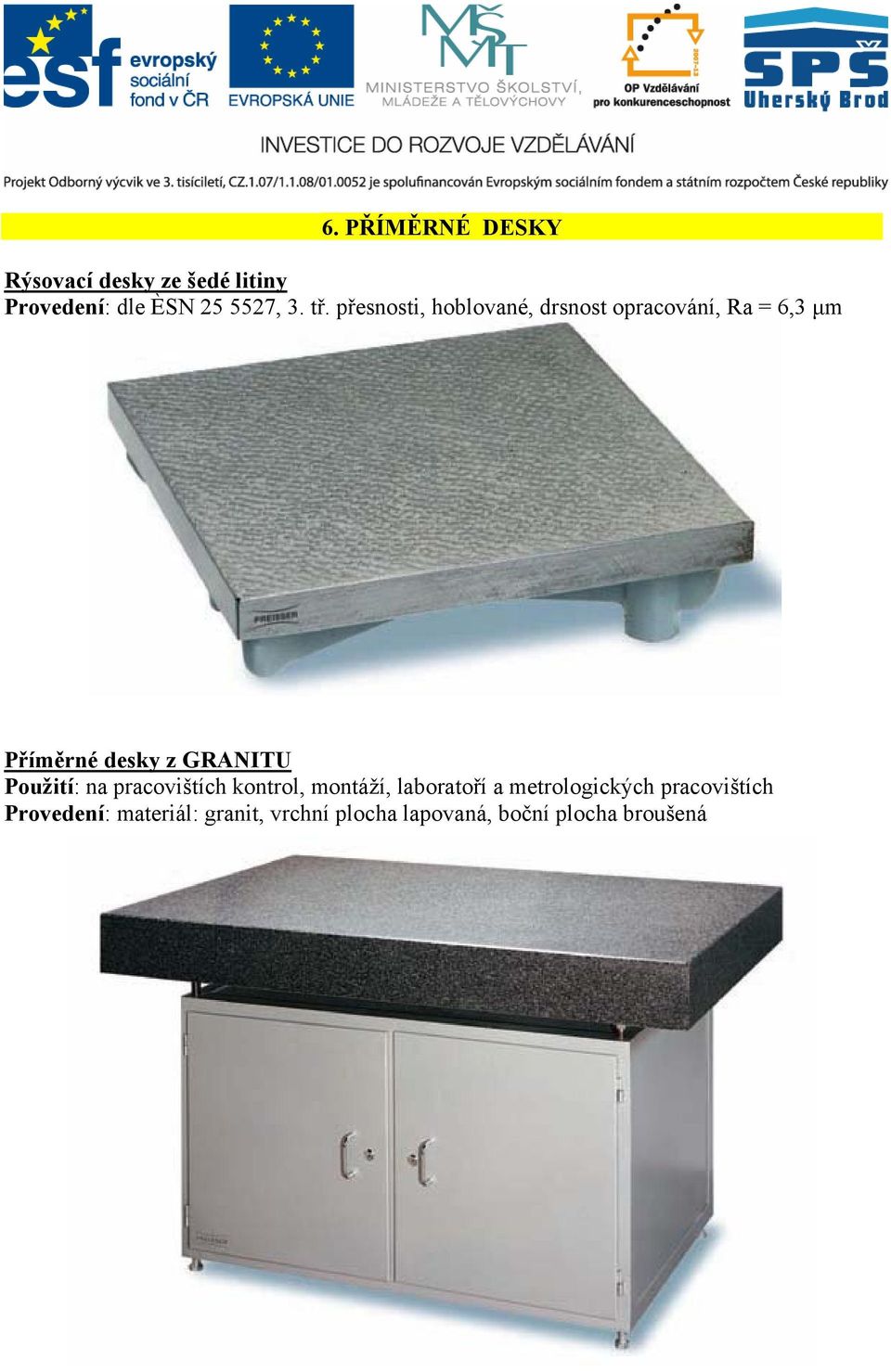

12 6. PŘÍMĚRNÉ DESKY Rýsovací desky ze šedé litiny Provedení: dle ÈSN , 3. tř. přesnosti, hoblované, drsnost opracování, Ra = 6,3 µm Příměrné desky z GRANITU Použití: na pracovištích kontrol, montáží, laboratoří a metrologických pracovištích Provedení: materiál: granit, vrchní plocha lapovaná, boční plocha broušená

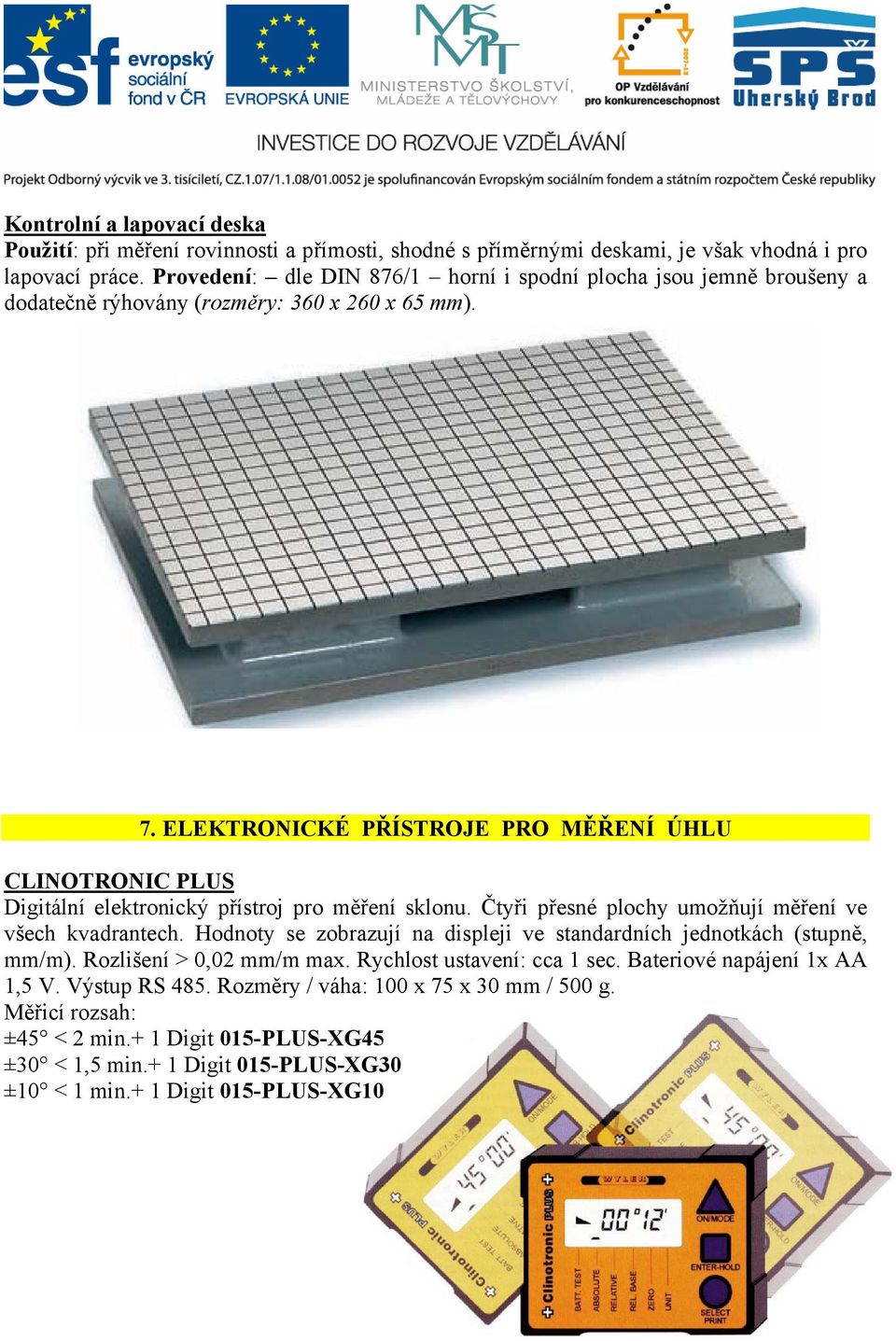

13 Kontrolní a lapovací deska Použití: při měření rovinnosti a přímosti, shodné s příměrnými deskami, je však vhodná i pro lapovací práce. Provedení: dle DIN 876/1 horní i spodní plocha jsou jemně broušeny a dodatečně rýhovány (rozměry: 360 x 260 x 65 mm). 7. ELEKTRONICKÉ PŘÍSTROJE PRO MĚŘENÍ ÚHLU CLINOTRONIC PLUS Digitální elektronický přístroj pro měření sklonu. Čtyři přesné plochy umožňují měření ve všech kvadrantech. Hodnoty se zobrazují na displeji ve standardních jednotkách (stupně, mm/m). Rozlišení > 0,02 mm/m max. Rychlost ustavení: cca 1 sec. Bateriové napájení 1x AA 1,5 V. Výstup RS 485. Rozměry / váha: 100 x 75 x 30 mm / 500 g. Měřicí rozsah: ±45 < 2 min.+ 1 Digit 015-PLUS-XG45 ±30 < 1,5 min.+ 1 Digit 015-PLUS-XG30 ±10 < 1 min.+ 1 Digit 015-PLUS-XG10

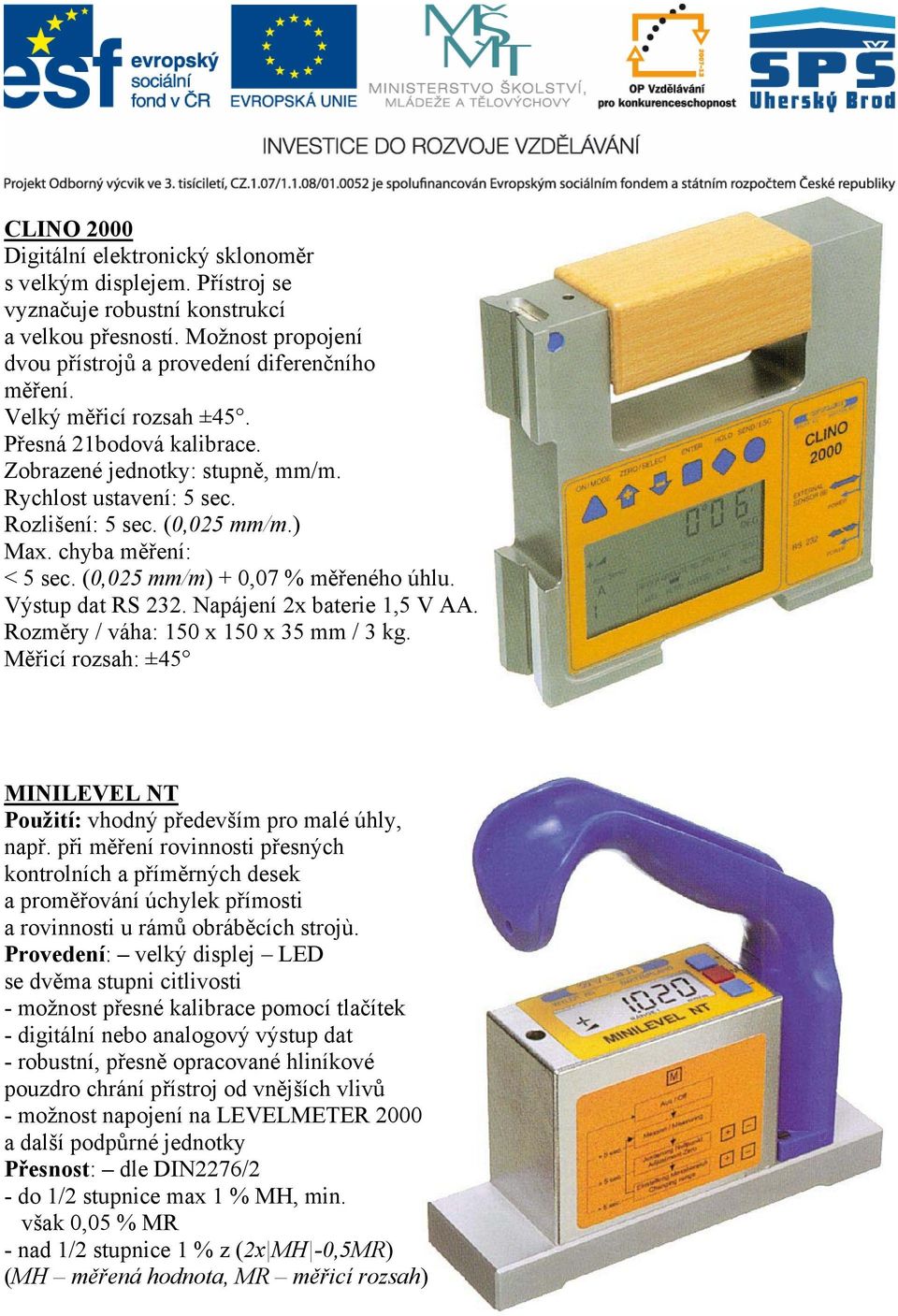

14 CLINO 2000 Digitální elektronický sklonoměr s velkým displejem. Přístroj se vyznačuje robustní konstrukcí a velkou přesností. Možnost propojení dvou přístrojů a provedení diferenčního měření. Velký měřicí rozsah ±45. Přesná 21bodová kalibrace. Zobrazené jednotky: stupně, mm/m. Rychlost ustavení: 5 sec. Rozlišení: 5 sec. (0,025 mm/m.) Max. chyba měření: < 5 sec. (0,025 mm/m) + 0,07 % měřeného úhlu. Výstup dat RS 232. Napájení 2x baterie 1,5 V AA. Rozměry / váha: 150 x 150 x 35 mm / 3 kg. Měřicí rozsah: ±45 MINILEVEL NT Použití: vhodný především pro malé úhly, např. při měření rovinnosti přesných kontrolních a příměrných desek a proměřování úchylek přímosti a rovinnosti u rámů obráběcích strojù. Provedení: velký displej LED se dvěma stupni citlivosti - možnost přesné kalibrace pomocí tlačítek - digitální nebo analogový výstup dat - robustní, přesně opracované hliníkové pouzdro chrání přístroj od vnějších vlivů - možnost napojení na LEVELMETER 2000 a další podpůrné jednotky Přesnost: dle DIN2276/2 - do 1/2 stupnice max 1 % MH, min. však 0,05 % MR - nad 1/2 stupnice 1 % z (2x MH -0,5MR) (MH měřená hodnota, MR měřicí rozsah)

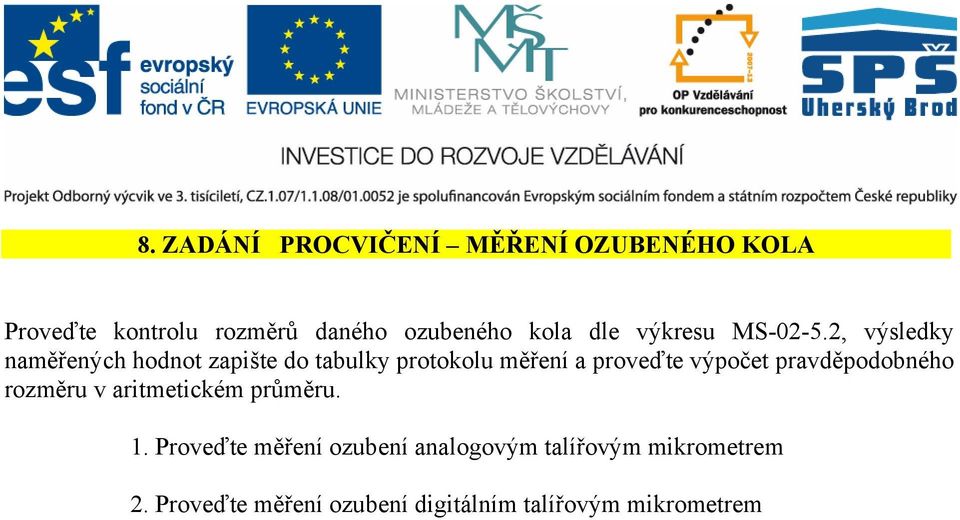

15 8. ZADÁNÍ PROCVIČENÍ MĚŘENÍ OZUBENÉHO KOLA Proveďte kontrolu rozměrů daného ozubeného kola dle výkresu MS , výsledky naměřených hodnot zapište do tabulky protokolu měření a proveďte výpočet pravděpodobného rozměru v aritmetickém průměru. 1. Proveďte měření ozubení analogovým talířovým mikrometrem 2. Proveďte měření ozubení digitálním talířovým mikrometrem

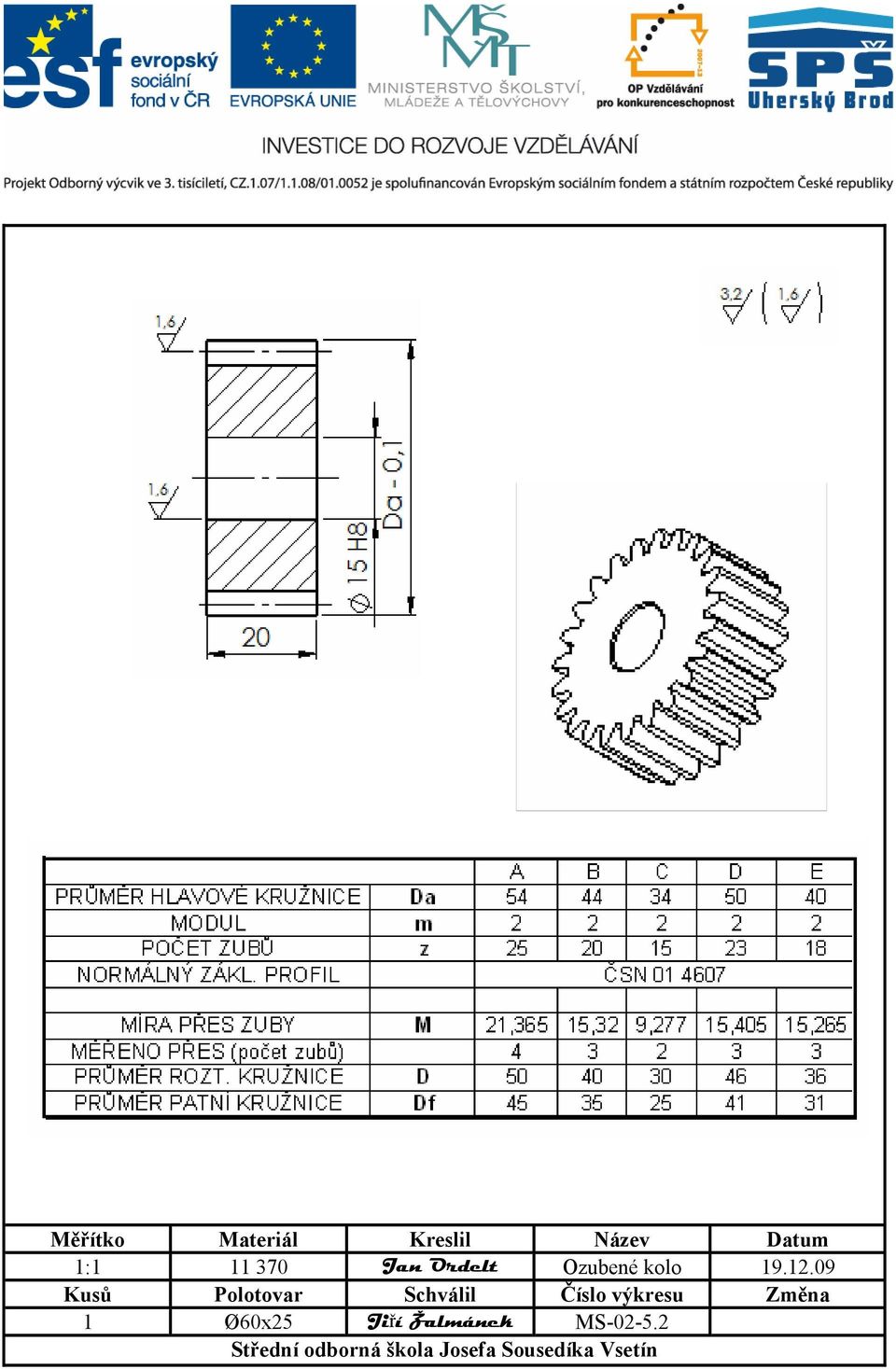

16 Měřítko Materiál Kreslil Název Datum 1: Jan Ordelt Ozubené kolo Kusů Polotovar Schválil Číslo výkresu Změna 1 Ø60x25 Jiří Žalmánek MS Střední odborná škola Josefa Sousedíka Vsetín

17 PROTOKOL MĚŘENÍ Obor Jméno Pracoviště Název Dílčí měření k. č. I. II. III. Střední odborná škola Josefa Sousedíka Vsetín Třída Skupina č. výkresu Výsledek měření Použitá měřidla

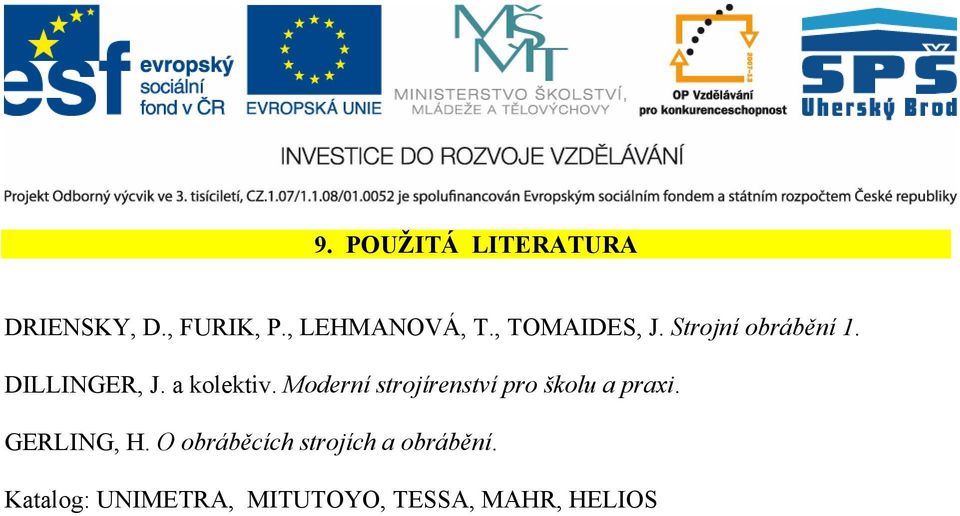

18 9. POUŽITÁ LITERATURA DRIENSKY, D., FURIK, P., LEHMANOVÁ, T., TOMAIDES, J. Strojní obrábění 1. DILLINGER, J. a kolektiv. Moderní strojírenství pro školu a praxi. GERLING, H. O obráběcích strojích a obrábění. Katalog: UNIMETRA, MITUTOYO, TESSA, MAHR, HELIOS
