Síťový adaptér NPS 121 A. Obj.č.:

Transkript

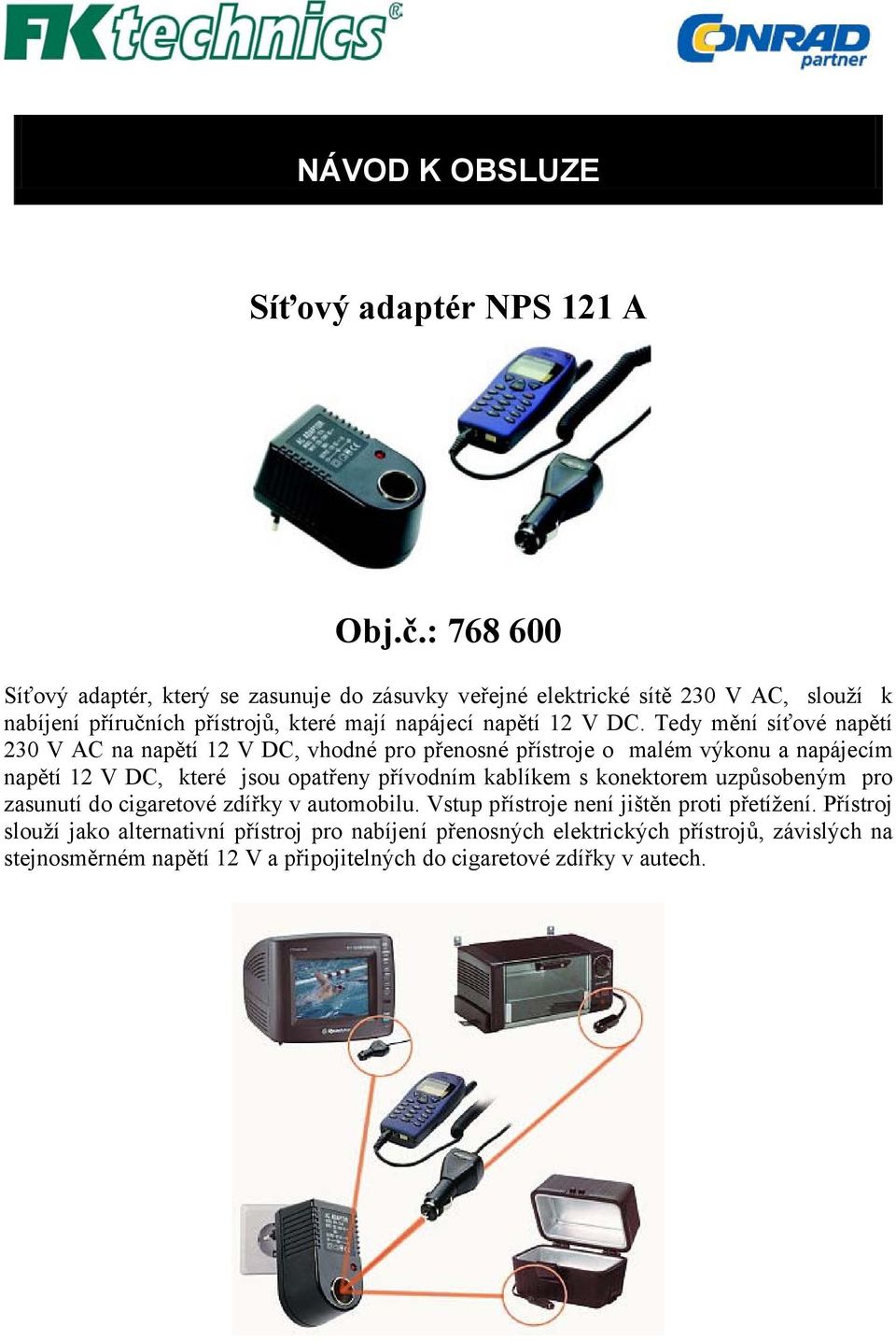

1 NÁVOD K OBSLUZE Síťový adaptér NPS 121 A Obj.č.: Síťový adaptér, který se zasunuje do zásuvky veřejné elektrické sítě 230 V AC, slouží k nabíjení příručních přístrojů, které mají napájecí napětí 12 V DC. Tedy mění síťové napětí 230 V AC na napětí 12 V DC, vhodné pro přenosné přístroje o malém výkonu a napájecím napětí 12 V DC, které jsou opatřeny přívodním kablíkem s konektorem uzpůsobeným pro zasunutí do cigaretové zdířky v automobilu. Vstup přístroje není jištěn proti přetížení. Přístroj slouží jako alternativní přístroj pro nabíjení přenosných elektrických přístrojů, závislých na stejnosměrném napětí 12 V a připojitelných do cigaretové zdířky v autech.

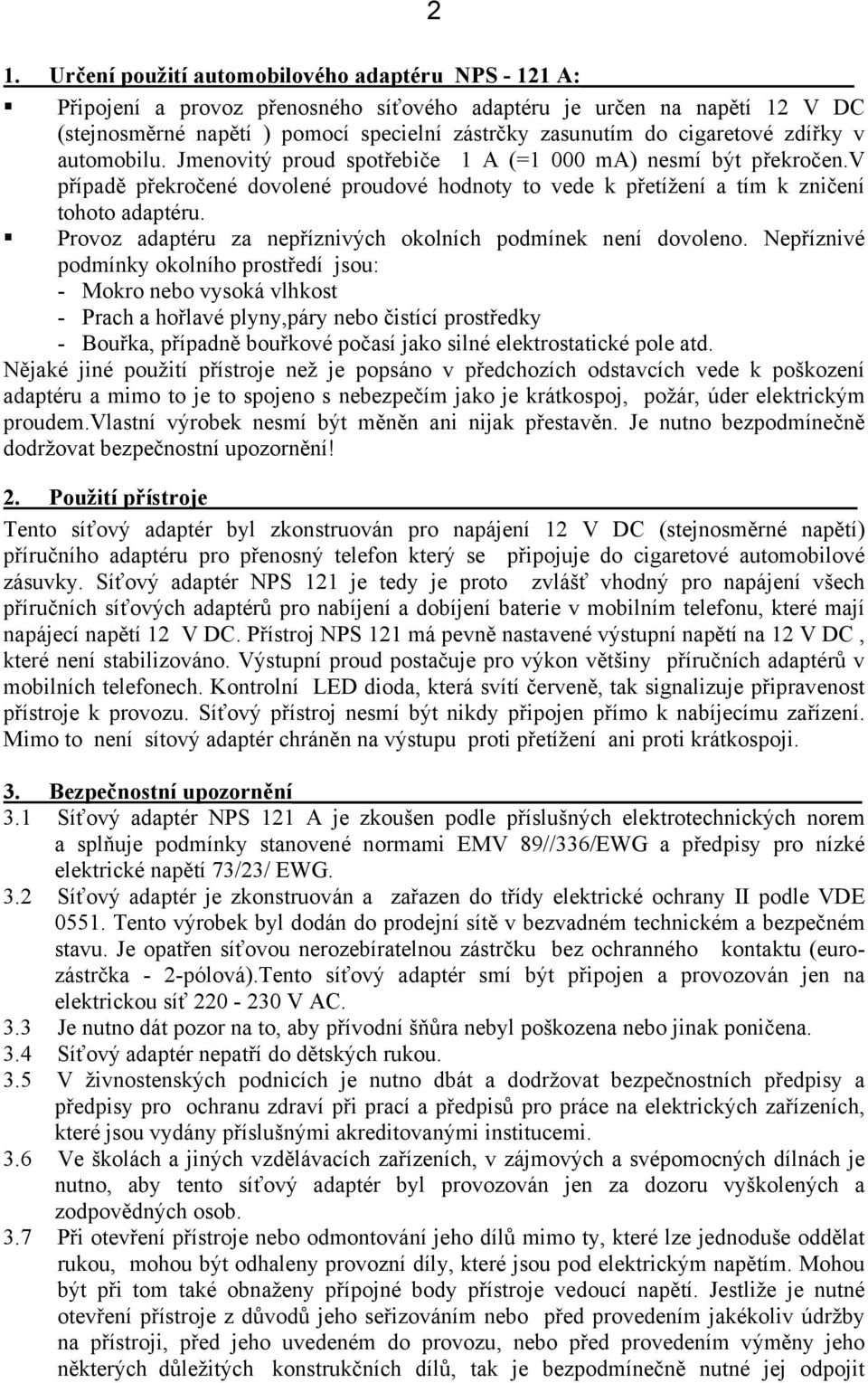

2 2 1. Určení použití automobilového adaptéru NPS A: Připojení a provoz přenosného síťového adaptéru je určen na napětí 12 V DC (stejnosměrné napětí ) pomocí specielní zástrčky zasunutím do cigaretové zdířky v automobilu. Jmenovitý proud spotřebiče 1 A (=1 000 ma) nesmí být překročen.v případě překročené dovolené proudové hodnoty to vede k přetížení a tím k zničení tohoto adaptéru. Provoz adaptéru za nepříznivých okolních podmínek není dovoleno. Nepříznivé podmínky okolního prostředí jsou: - Mokro nebo vysoká vlhkost - Prach a hořlavé plyny,páry nebo čistící prostředky - Bouřka, případně bouřkové počasí jako silné elektrostatické pole atd. Nějaké jiné použití přístroje než je popsáno v předchozích odstavcích vede k poškození adaptéru a mimo to je to spojeno s nebezpečím jako je krátkospoj, požár, úder elektrickým proudem.vlastní výrobek nesmí být měněn ani nijak přestavěn. Je nutno bezpodmínečně dodržovat bezpečnostní upozornění! 2. Použití přístroje Tento síťový adaptér byl zkonstruován pro napájení 12 V DC (stejnosměrné napětí) příručního adaptéru pro přenosný telefon který se připojuje do cigaretové automobilové zásuvky. Síťový adaptér NPS 121 je tedy je proto zvlášť vhodný pro napájení všech příručních síťových adaptérů pro nabíjení a dobíjení baterie v mobilním telefonu, které mají napájecí napětí 12 V DC. Přístroj NPS 121 má pevně nastavené výstupní napětí na 12 V DC, které není stabilizováno. Výstupní proud postačuje pro výkon většiny příručních adaptérů v mobilních telefonech. Kontrolní LED dioda, která svítí červeně, tak signalizuje připravenost přístroje k provozu. Síťový přístroj nesmí být nikdy připojen přímo k nabíjecímu zařízení. Mimo to není sítový adaptér chráněn na výstupu proti přetížení ani proti krátkospoji. 3. Bezpečnostní upozornění 3.1 Síťový adaptér NPS 121 A je zkoušen podle příslušných elektrotechnických norem a splňuje podmínky stanovené normami EMV 89//336/EWG a předpisy pro nízké elektrické napětí 73/23/ EWG. 3.2 Síťový adaptér je zkonstruován a zařazen do třídy elektrické ochrany II podle VDE Tento výrobek byl dodán do prodejní sítě v bezvadném technickém a bezpečném stavu. Je opatřen síťovou nerozebíratelnou zástrčku bez ochranného kontaktu (eurozástrčka - 2-pólová).Tento síťový adaptér smí být připojen a provozován jen na elektrickou síť V AC. 3.3 Je nutno dát pozor na to, aby přívodní šňůra nebyl poškozena nebo jinak poničena. 3.4 Síťový adaptér nepatří do dětských rukou. 3.5 V živnostenských podnicích je nutno dbát a dodržovat bezpečnostních předpisy a předpisy pro ochranu zdraví při prací a předpisů pro práce na elektrických zařízeních, které jsou vydány příslušnými akreditovanými institucemi. 3.6 Ve školách a jiných vzdělávacích zařízeních, v zájmových a svépomocných dílnách je nutno, aby tento síťový adaptér byl provozován jen za dozoru vyškolených a zodpovědných osob. 3.7 Při otevření přístroje nebo odmontování jeho dílů mimo ty, které lze jednoduše oddělat rukou, mohou být odhaleny provozní díly, které jsou pod elektrickým napětím. Mohou být při tom také obnaženy přípojné body přístroje vedoucí napětí. Jestliže je nutné otevření přístroje z důvodů jeho seřizováním nebo před provedením jakékoliv údržby na přístroji, před jeho uvedeném do provozu, nebo před provedením výměny jeho některých důležitých konstrukčních dílů, tak je bezpodmínečně nutné jej odpojit

3 3 od všech zdrojů elektrického napětí. V případě, že je nutno provést údržbu nebo opravu na otevřeném přístroje za provozu pod napětím, tak tyto práce smí provádět pouze odborně vyškolený elektrotechnický pracovník, prokazatelně seznámený se všemi bezpečnostními elektrotechnickými předpisy a předpisy pro ochranu zdraví při práci. 3.8 Kondenzátory v přístroji mohou být ještě nabité, zvláště krátce po odpojení tohoto přístroje od všech zdrojů elektrického napětí. 3.9 Nikdy nezapínejte přístroj ihned potom, co byl přinesen ze studené místnosti do teplé místnosti. Zde může zkondenzovaná voda za nepříznivých okolních podmínek zapřičinit zničení přístroje. Nechte přístroj nezapojen, až přejde na novou pokojovou teplotu Při práci s tímto přístrojem je zakázáno nošení vodivých šperků jako jsou řetízky, různé vodivé náramky, zápěstní kroužky a pod Není přípustné používat tento přístroj ve spojení s pokusy na lidech nebo zvířatech Při zapojení více těchto přístrojů tohoto druhu do u serie, vzniká životu nebezpečné napětí ( větší než 35 V DC) Větrací otvory na síťovém adaptéru nesmí být v žádném případě zakryty! Chlazení přístroje se děje konvekcí! 3.14 Síťový přístroj a připojený spotřebič nesmí být ponechám při provozu bez dozoru.proto existují vyhlášky pro ochranu a jištění připojených spotřebičů. Objevují se účinky síťových přístrojů (na př. přepětí, výpadek síťového přístroje) a z toho také pramení vlastní účinky spotřebičů a vznikají další nebezpečí od těchto spotřebičů ( na př. nepřípustná vysoká spotřeba proudu a pod) V případě výskytu chyb se může na síťovém přístroje objevit stejnosměrné napětí větší než 50 V a odtud vychází nebezpečí a také je zde fakt, že udané výstupní napětí přístroje je podstatně nižší Při pracích pod napětím musí se proto používat takové nástroje a nářadí,která jsou zřetelně označena hodnotou napětí, při které je práce pod napětím s těmito nástroji bezpečná Přípojná zdířka na výstupu síťového adaptéru nesmí být měněna / přestavěna Je nutno vyloučit podložení přístroje kovovými lesklými vedeními a kontakty.všechna tato stanoviště je nutno podložit vhodnými izolačními materiály, které jsou těžce zápalné nebo i podložkami z přiměřených materiálů a tím zajistit ochranu proti přímému dotyku.také elektrické vodivé díly připojených spotřebičů je nutno ochránit před přímým dotykem přiměřenými nevodivými materiály Dojdete-li k přesvědčení, že již není možný další bezpečný provoz přístroje, tak jej ihned vyřaďte z provozu a zajistěte jej proti neúmyslnému uvedení do provozu. Je zřejmé., že již není možný bezpečný provoz přístroje, když: Na přístroji je vidět zřetelné poškození Přístroj již nepracuje Přistroj byl dlouhodobě skladován za nepříznivých skladovacích podmínek Přístroj byl přepravován za nepříznivých přepravních podmínek 4. Obsluhující prvky 1. Pouzdro přístroje 2. Kontrolní LED dioda ( červená 3. Cigaretová zdířka pro kontakt střed = "+" a vnější kovový válec " - "

4 4 Zobrazení přístroje: 5. Připojení, uvedení do provozu 5.1 Připojení spotřebiče Propojte Váš příruční nezapnutý mobil nebo případně Váš autoadaptér na 12 V s vypnutím síťovým adaptérem. Při připojení dejte pozor na to, aby byl zvolen také přiměřený průřez přívodního kabelu úměrně k předpokládané velikosti proudu ke spotřebiči. U malého průřezu přívodního kabelu nebo u vysokého proudu může být tím tento přívodní kabel poškozen případně zcela zničen. 5.2 Uvedení do provozu Potom co jste se přesvědčili, že a) síťová zástrčka je dobře zasunuta do síťové zásuvky b) je provedeno ve správné polaritě propojení zástrčky jak s elektrickým spotřebičem, tak i se síťovým adaptérem, pak můžete dvoupólovou zástrčku síťového adaptéru zasunout do zásuvky elektrické veřejné sítě o napětí 230 V AC (evropská norma - ochranný vodič zásuvky s ochranným vodičem vedení = země). Červená LED dioda svítí, jakmile je vše v pořádku ( nenastane krátké spojení nebo není nadměrný výkon elektrického spotřebiče). Nakonec zapněte Váš připojený příruční telefon. Pozor! Při dlouhodobém provozu přístroje s jmenovitým proudem (1 A) bude horní část pouzdra přístroje velmi teplá. Pozor. - nebezpečí vzniku požáru! Dbejte proto bezpodmínečně na dostatečné odvětrávání přístroje a neprovozujte jej nikdy při částečném nebo úplném zakrytí větracích otvorů a tím můžete vyloučit případné poškození přístroje. Při připojení nějakého spotřebiče k síťovému adaptéru dbejte bezpodmínečně na to, aby vlastní proces připojování byl prováděn při vypnutém připojovaném spotřebiči. Zapnutý připojovaný spotřebič může vytvořit při připojení na výstupní svorky síťového adaptéru na těchto na přípojných svorkách elektrickou jiskru. Toto jiskření pak může poškodit přívodní vedení a nebo i přípojné svorky. Když nebudete síťový adaptér již potřebovat, tak jej odpojte od elektrické sítě. c) Údržba Síťový adaptér je až na příležitostné čištění vrchních ploch pouzdra přístroje bezúdržbový. Přezkoušejte však čas od času síťovou zástrčku přístroje, zda není porušena izolace přívodních vodičů. Při otevření přístroje případně při vlastním provedení změn obvodů uvnitř přístroje zaniká nárok na záruku přístroje. Pro čištění používejte čistou, suchou a antistatickou útěrku a s hladkým povrchem.

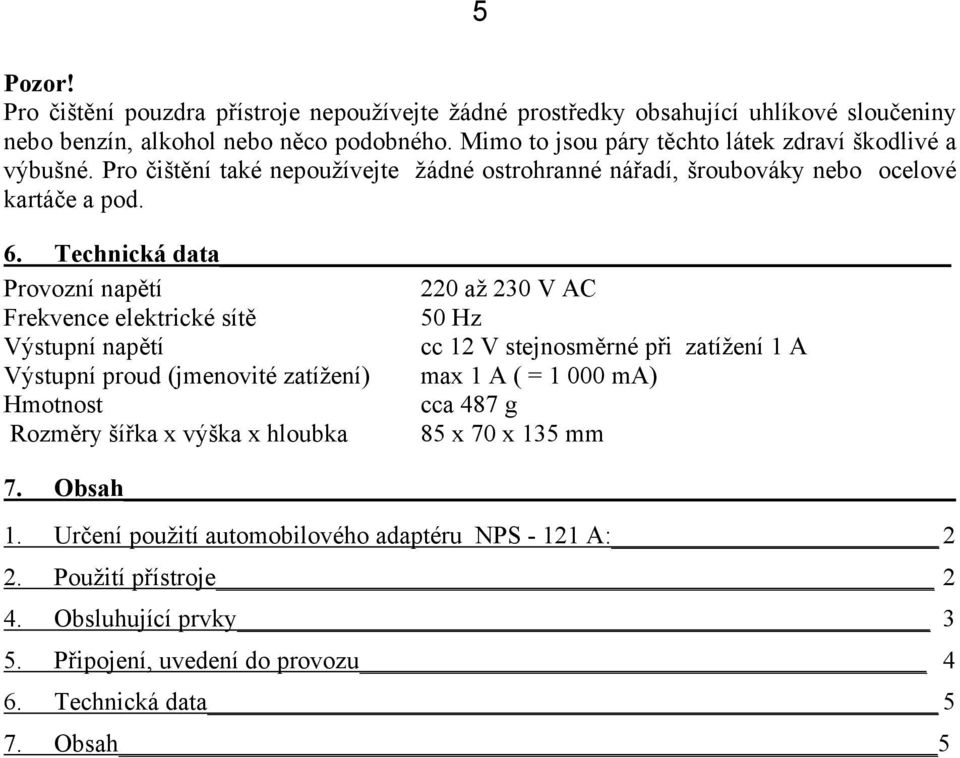

5 5 Pozor! Pro čištění pouzdra přístroje nepoužívejte žádné prostředky obsahující uhlíkové sloučeniny nebo benzín, alkohol nebo něco podobného. Mimo to jsou páry těchto látek zdraví škodlivé a výbušné. Pro čištění také nepoužívejte žádné ostrohranné nářadí, šroubováky nebo ocelové kartáče a pod. 6. Technická data Provozní napětí 220 až 230 V AC Frekvence elektrické sítě 50 Hz Výstupní napětí cc 12 V stejnosměrné při zatížení 1 A Výstupní proud (jmenovité zatížení) max 1 A ( = ma) Hmotnost cca 487 g Rozměry šířka x výška x hloubka 85 x 70 x 135 mm 7. Obsah 1. Určení použití automobilového adaptéru NPS A: 2 2. Použití přístroje 2 4. Obsluhující prvky 3 5. Připojení, uvedení do provozu 4 6. Technická data 5 7. Obsah 5
