NABÍJEČE AKUMULÁTORŮ

Transkript

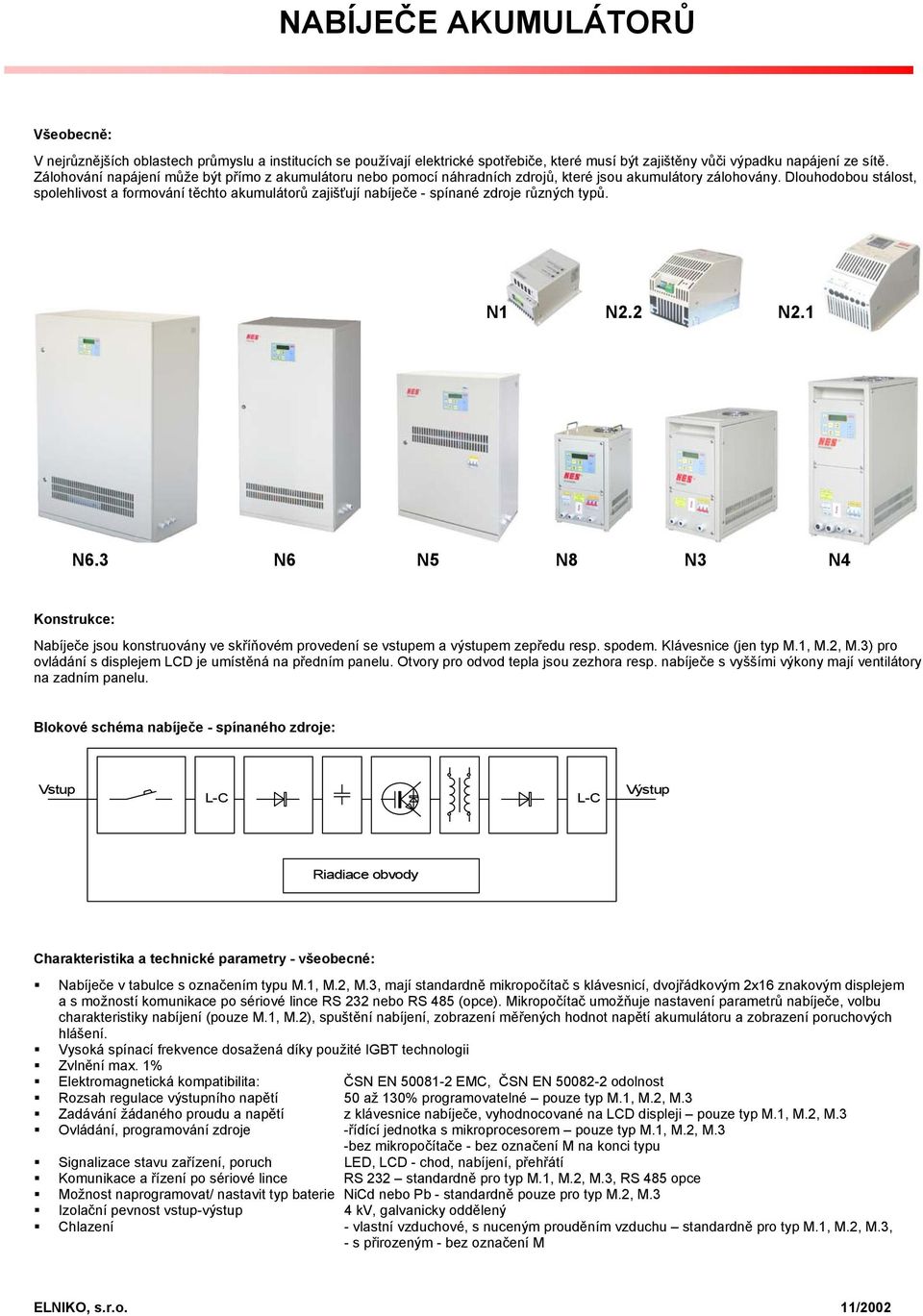

1 NABÍJEČE AKMLÁTORŮ Všeobecně: V nejrůznějších oblastech průmyslu a institucích se používají elektrické spotřebiče, které musí být zajištěny vůči výpadku napájení ze sítě. Zálohování napájení může být přímo z akumulátoru nebo pomocí náhradních zdrojů, které jsou akumulátory zálohovány. Dlouhodobou stálost, spolehlivost a formování těchto akumulátorů zajišťují nabíječe - spínané zdroje různých typů. N1 N2.2 N2.1 N6.3 N6 N5 N8 N3 N4 Konstrukce: Nabíječe jsou konstruovány ve skříňovém provedení se vstupem a výstupem zepředu resp. spodem. Klávesnice (jen typ M.1, M.2, M.3) pro ovládání s displejem LCD je umístěná na předním panelu. Otvory pro odvod tepla jsou zezhora resp. nabíječe s vyššími výkony mají ventilátory na zadním panelu. Blokové schéma nabíječe - spínaného zdroje: Vstup L-C L-C Výstup Riadiace obvody Charakteristika a technické parametry - všeobecné: Nabíječe v tabulce s označením typu M.1, M.2, M.3, mají standardně mikropočítač s klávesnicí, dvojřádkovým 2x16 znakovým displejem a s možností komunikace po sériové lince RS 232 nebo RS 485 (opce). Mikropočítač umožňuje nastavení parametrů nabíječe, volbu charakteristiky nabíjení (pouze M.1, M.2), spuštění nabíjení, zobrazení měřených hodnot napětí akumulátoru a zobrazení poruchových hlášení. Vysoká spínací frekvence dosažená díky použité IGBT technologii Zvlnění max. 1% Elektromagnetická kompatibilita: ČSN EN EMC, ČSN EN odolnost Rozsah regulace výstupního napětí 50 až 130% programovatelné pouze typ M.1, M.2, M.3 Zadávání žádaného proudu a napětí z klávesnice nabíječe, vyhodnocované na LCD displeji pouze typ M.1, M.2, M.3 Ovládání, programování zdroje -řídící jednotka s mikroprocesorem pouze typ M.1, M.2, M.3 -bez mikropočítače - bez označení M na konci typu Signalizace stavu zařízení, poruch LED, LCD - chod, nabíjení, přehřátí Komunikace a řízení po sériové lince RS 232 standardně pro typ M.1, M.2, M.3, RS 485 opce Možnost naprogramovat/ nastavit typ baterie NiCd nebo Pb - standardně pouze pro typ M.2, M.3 Izolační pevnost vstup-výstup 4 kv, galvanicky oddělený Chlazení - vlastní vzduchové, s nuceným prouděním vzduchu standardně pro typ M.1, M.2, M.3, - s přirozeným - bez označení M

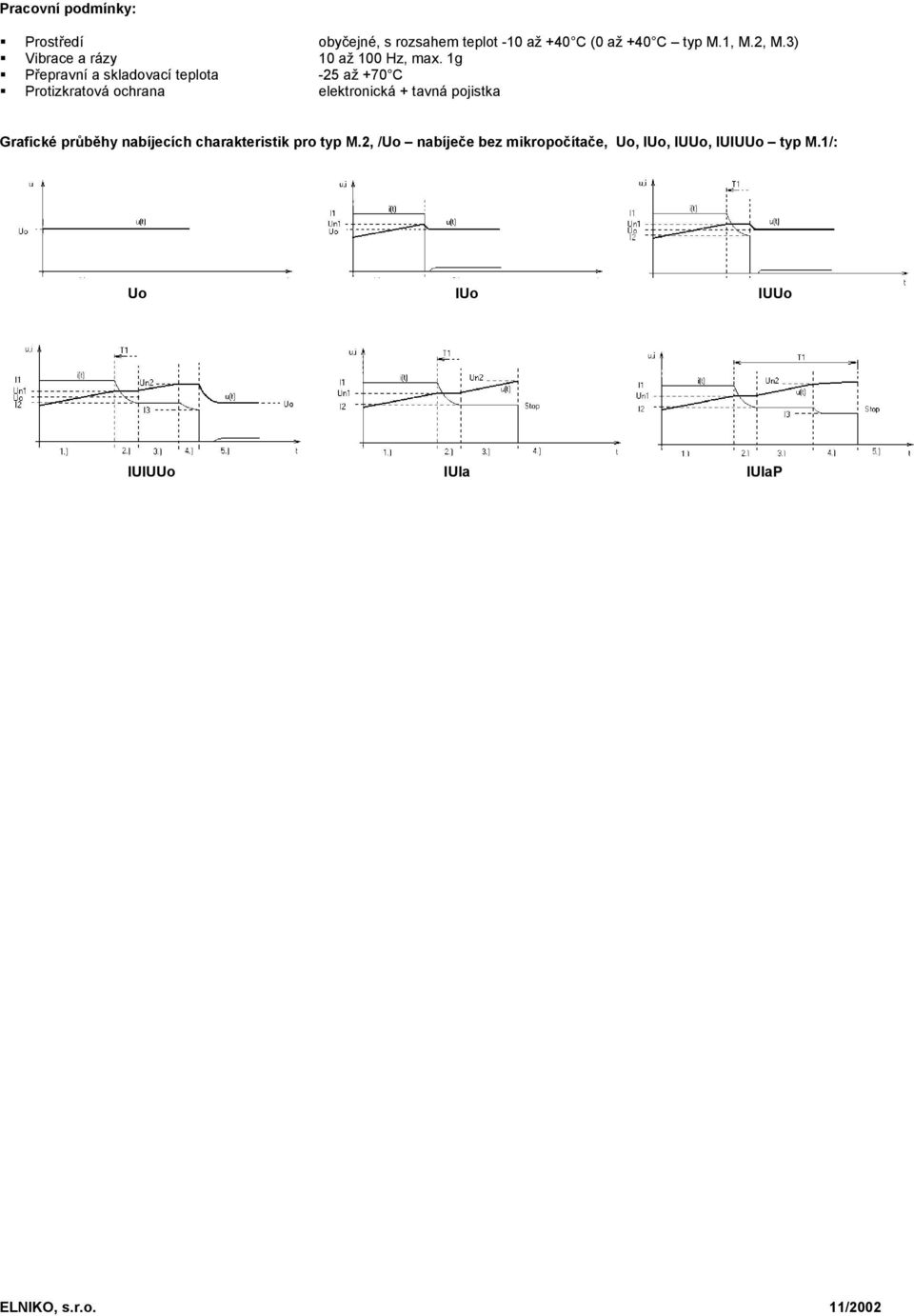

2 Pracovní podmínky: Prostředí obyčejné, s rozsahem teplot -10 až +40 C (0 až +40 C typ M.1, M.2, M.3) Vibrace a rázy 10 až 100 Hz, max. 1g Přepravní a skladovací teplota -25 až +70 C Protizkratová ochrana elektronická + tavná pojistka Grafické průběhy nabíjecích charakteristik pro typ M.2, /o nabíječe bez mikropočítače, o, Io, Io, IIo typ M.1/: o Io Io IIo IIa IIaP

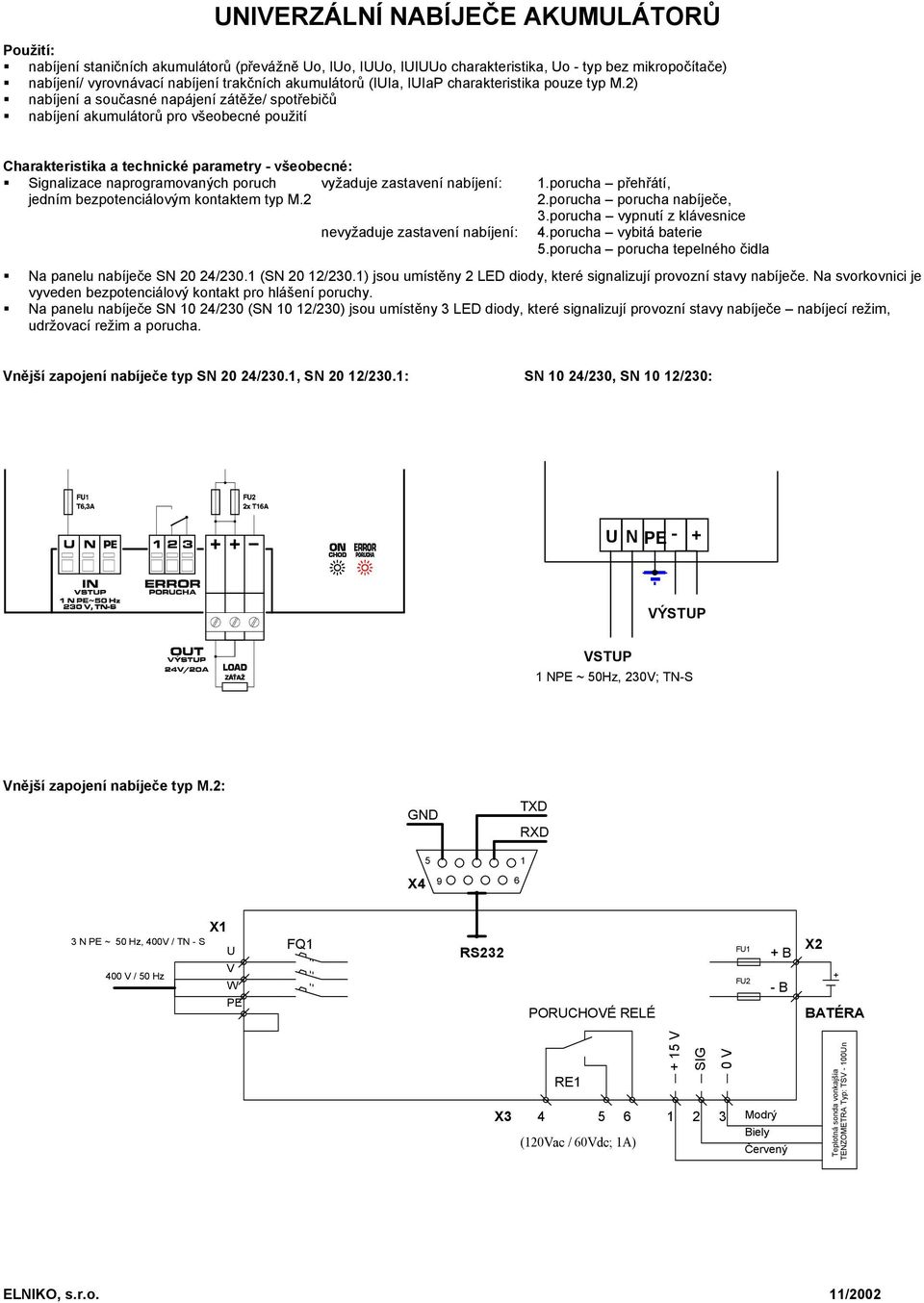

3 NIVERZÁLNÍ NABÍJEČE AKMLÁTORŮ Použití: nabíjení staničních akumulátorů (převážně o, Io, Io, IIo charakteristika, o - typ bez mikropočítače) nabíjení/ vyrovnávací nabíjení trakčních akumulátorů (IIa, IIaP charakteristika pouze typ M.2) nabíjení a současné napájení zátěže/ spotřebičů nabíjení akumulátorů pro všeobecné použití Charakteristika a technické parametry - všeobecné: Signalizace naprogramovaných poruch vyžaduje zastavení nabíjení: 1.porucha přehřátí, jedním bezpotenciálovým kontaktem typ M.2 2.porucha porucha nabíječe, 3.porucha vypnutí z klávesnice nevyžaduje zastavení nabíjení: 4.porucha vybitá baterie 5.porucha porucha tepelného čidla Na panelu nabíječe SN 20 24/230.1 (SN 20 12/230.1) jsou umístěny 2 LED diody, které signalizují provozní stavy nabíječe. Na svorkovnici je vyveden bezpotenciálový kontakt pro hlášení poruchy. Na panelu nabíječe SN 10 24/230 (SN 10 12/230) jsou umístěny 3 LED diody, které signalizují provozní stavy nabíječe nabíjecí režim, udržovací režim a porucha. Vnější zapojení nabíječe typ SN 20 24/230.1, SN 20 12/230.1: SN 10 24/230, SN 10 12/230: N PE - + VÝSTP VSTP 1 NPE ~ 50Hz, 230V; TN-S Vnější zapojení nabíječe typ M.2: GND X4 5 9 TXD RXD 1 6 X1 3 N PE ~ 50 Hz, 400V / TN - S V 400 V / 50 Hz W PE FQ1 RS232 PORCHOVÉ RELÉ F2 + B - B X2 BATÉRA X3 RE (120Vac / 60Vdc; 1A) + 15 V SIG 0 V Modrý Biely Červený Teplotná sonda vonkajšia TENZOMETRA Typ: TSV - 100n

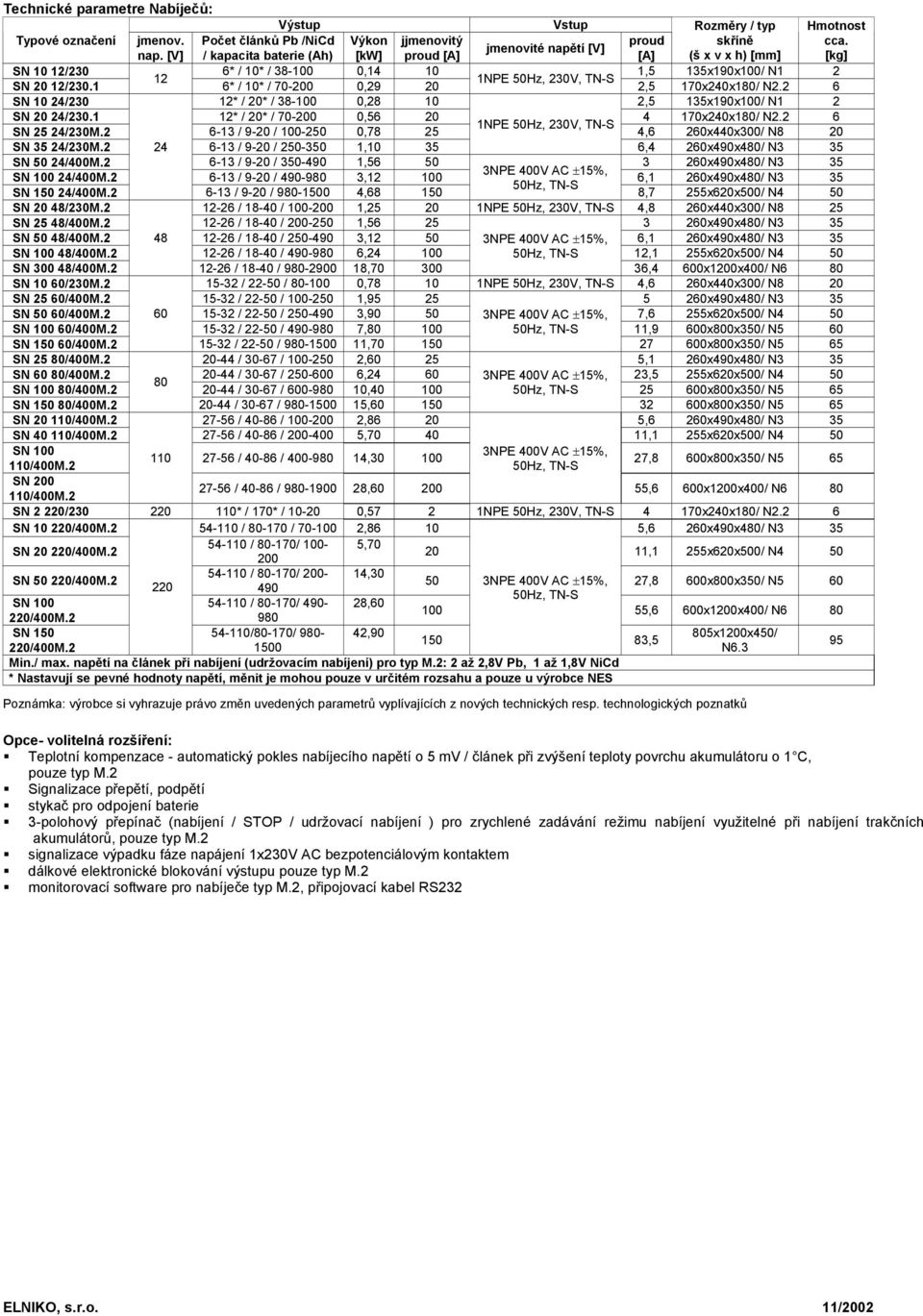

4 Technické parametre Nabíječů: Výstup Vstup Rozměry / typ Hmotnost Typové označení jmenov. Počet článků Pb /NiCd Výkon jjmenovitý proud skříně cca. jmenovité napětí [V] nap. [V] / kapacita baterie (Ah) [kw] proud [A] [A] (š x v x h) [mm] [kg] SN 10 12/230 6* / 10* / , ,5 135x190x100/ N NPE 50Hz, 230V, TN-S SN 20 12/ * / 10* / , ,5 170x240x180/ N2.2 6 SN 10 24/230 12* / 20* / , ,5 135x190x100/ N1 2 SN 20 24/ * / 20* / , x240x180/ N NPE 50Hz, 230V, TN-S SN 25 24/230M / 9-20 / , ,6 260x440x300/ N8 20 SN 35 24/230M / 9-20 / , ,4 260x490x480/ N3 35 SN 50 24/400M / 9-20 / , x490x480/ N3 35 SN /400M / 9-20 / , ,1 260x490x480/ N3 35 SN /400M / 9-20 / , ,7 255x620x500/ N4 50 SN 20 48/230M / / , NPE 50Hz, 230V, TN-S 4,8 260x440x300/ N8 25 SN 25 48/400M / / , x490x480/ N3 35 SN 50 48/400M / / , ,1 260x490x480/ N3 35 SN /400M / / , ,1 255x620x500/ N4 50 SN /400M / / , ,4 600x1200x400/ N6 80 SN 10 60/230M / / , NPE 50Hz, 230V, TN-S 4,6 260x440x300/ N8 20 SN 25 60/400M / / , x490x480/ N3 35 SN 50 60/400M / / , ,6 255x620x500/ N4 50 SN /400M / / , ,9 600x800x350/ N5 60 SN /400M / / , x800x350/ N5 65 SN 25 80/400M / / , ,1 260x490x480/ N3 35 SN 60 80/400M / / , ,5 255x620x500/ N SN /400M / / , x800x350/ N5 65 SN /400M / / , x800x350/ N5 65 SN /400M / / , ,6 260x490x480/ N3 35 SN /400M / / , ,1 255x620x500/ N4 50 SN / / , /400M.2 27,8 600x800x350/ N5 65 SN /400M / / , ,6 600x1200x400/ N6 80 SN 2 220/ * / 170* / ,57 2 1NPE 50Hz, 230V, TN-S 4 170x240x180/ N2.2 6 SN /400M / / , ,6 260x490x480/ N3 35 SN /400M / / 100-5, ,1 255x620x500/ N / / ,30 SN /400M ,8 600x800x350/ N SN / / , ,6 600x1200x400/ N /400M SN /80-170/ ,90 805x1200x450/ ,5 220/400M N Min./ max. napětí na článek při nabíjení (udržovacím nabíjení) pro typ M.2: 2 až 2,8V Pb, 1 až 1,8V NiCd * Nastavují se pevné hodnoty napětí, měnit je mohou pouze v určitém rozsahu a pouze u výrobce NES Poznámka: výrobce si vyhrazuje právo změn uvedených parametrů vyplívajících z nových technických resp. technologických poznatků Opce- volitelná rozšíření: Teplotní kompenzace - automatický pokles nabíjecího napětí o 5 mv / článek při zvýšení teploty povrchu akumulátoru o 1 C, pouze typ M.2 Signalizace přepětí, podpětí stykač pro odpojení baterie 3-polohový přepínač (nabíjení / STOP / udržovací nabíjení ) pro zrychlené zadávání režimu nabíjení využitelné při nabíjení trakčních akumulátorů, pouze typ M.2 signalizace výpadku fáze napájení 1x230V AC bezpotenciálovým kontaktem dálkové elektronické blokování výstupu pouze typ M.2 monitorovací software pro nabíječe typ M.2, připojovací kabel RS232

5 NABÍJEČE STANIČNÍCH AKMLÁTORŮ typ M.1 Použití: nabíjení staničních akumulátorů, charakteristika o, Io, Io, IIo nabíjení a současné napájení zátěže/ spotřebičů Funkce nabíječe typ M.1: Výkonová část nabíječe pracuje jako spínaný zdroj s vysokou účinností přeměny energie. Silový obvod umožňuje měřit samostatně proud baterie pomocí průvleku přes proudový snímač LEM, bez ohledu na proud zátěže. Nastavujeme pouze nabíjecí proud do baterie, do zátěže jde proud jmenovitý mínus nabíjecí proud do baterie. Proud do zátěže je omezený ze strany nabíječe pouze proudovým omezením nabíječe a ze strany připojené baterie je omezovaný a jištěný pojistkami, F2!. Charakteristika a technické parametry - všeobecné: Na dvojřádkovém 2x16 znakovém displeji je zobrazovaný proud do baterie a celkový proud nabíječe. Volba pracovních stavů nabíječe, stejně jako programování je možné pomocí dvojřádkového displeje a 6-tlačítkové klávesnice. Řídící počítač umožňuje naprogramování poruchových relé, nastavení parametrů nabíjení, volbu charakteristiky nabíjení, spuštění nabíjení, zobrazení měřených hodnot, napětí akumulátoru a zobrazení poruchových hlášení. Dále umožňuje využít komunikační rozhraní RS 232, nebo RS 485 opce. Signalizace naprogramovaných poruch vyžaduje zastavení nabíjení: 1.porucha přehřátí, třemi bezpotenciálovými kontakty 2.porucha porucha Nabíječe, 3.porucha vypnutí z klávesnice nevyžaduje zastavení nabíjení: 4.porucha vybitá baterie 5.porucha porucha tepelného čidla 6.porucha zkrat 7.porucha přerušení obvodu baterie Na panelu nabíječe SN 20 24/230MST je umístěná klávesnice, kterou se programují parametre nabíjení a zobrazují provozní stavy nabíječe. Na svorkovnici je vyveden programovatelný bezpotenciálový kontakt pro hlášení poruchy, svorky pro snímač teploty, 2 svorky pro připojení zátěže a 2 svorky pro připojení baterie. Opce- volitelné rozšíření: Teplotní kompenzace - automatický pokles nabíjecího napětí o 5 mv / článek při zvýšení teploty povrchu akumulátoru o 1 C Signalizace přepětí, podpětí stykač pro odpojení baterie signalizace výpadku fáze napájení 1x230V AC bezpotenciálovým kontaktem dálkové elektronické blokování výstupu monitorovací software pro nabíječe, propojovací kabel RS232 pouze typ M.1 Vnější připojení nabíječe typ M.1: SN 20 24/230MST: GND X4: TXD RXD Modrá/Blue Červená/Red Biela/White OPCIA/OPTION Tepelný snímač Thermo scanner SN / 230 MST X1: V W PE FQ1 RS232 X3: 1 NABÍJAČKA CHARGER 2 3 E1 F2 X2: B+ B- L+ L- BATÉRIA BATTERY ZÁŤAŽ LOAD T4 A N PE Červený Modrý Biely KA 30 A / 250 V ~ F2 2 x T16A Rb1 +B +L -B -L ZÁŤAŽ X3: Podpätie ndervoltage RE1 (120Vac/60Vdc;1A) Porucha1 Alarm1 RE2 (120Vac/60dc;1A) Porucha2 Alarm2 RE3 (120Vac/60dc;1A) Chybové hlásenie 1 N PE ~ 50 Hz 230V / TN - C Teplotné čidlo typ: TSV 100 teplotný rozsah: - 40 až +60 C Výrobca: TENZOMETRA BATÉRIA

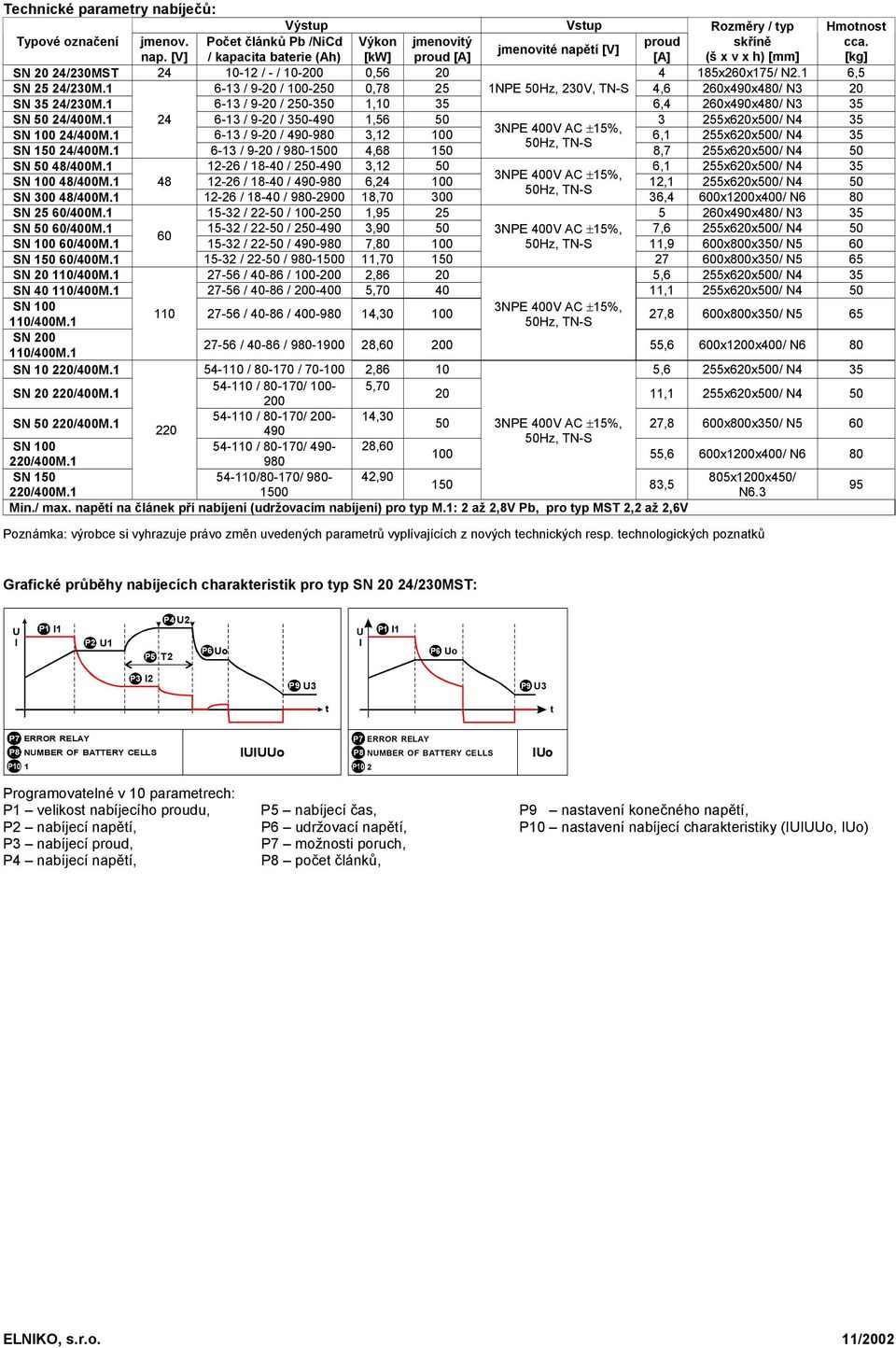

6 Technické parametry nabíječů: Výstup Vstup Rozměry / typ Hmotnost Typové označení jmenov. Počet článků Pb /NiCd Výkon jmenovitý proud skříně cca. jmenovité napětí [V] nap. [V] / kapacita baterie (Ah) [kw] proud [A] [A] (š x v x h) [mm] [kg] SN 20 24/230MST / - / , x260x175/ N2.1 6,5 SN 25 24/230M / 9-20 / , NPE 50Hz, 230V, TN-S 4,6 260x490x480/ N3 20 SN 35 24/230M / 9-20 / , ,4 260x490x480/ N3 35 SN 50 24/400M / 9-20 / , x620x500/ N4 35 SN /400M / 9-20 / , ,1 255x620x500/ N4 35 SN /400M / 9-20 / , ,7 255x620x500/ N4 50 SN 50 48/400M / / , ,1 255x620x500/ N4 35 SN /400M / / , ,1 255x620x500/ N4 50 SN /400M / / , ,4 600x1200x400/ N6 80 SN 25 60/400M / / , x490x480/ N3 35 SN 50 60/400M / / , ,6 255x620x500/ N SN /400M / / , ,9 600x800x350/ N5 60 SN /400M / / , x800x350/ N5 65 SN /400M / / , ,6 255x620x500/ N4 35 SN /400M / / , ,1 255x620x500/ N4 50 SN / / , /400M.1 27,8 600x800x350/ N5 65 SN /400M / / , ,6 600x1200x400/ N6 80 SN /400M / / , ,6 255x620x500/ N4 35 SN /400M / / 100-5, ,1 255x620x500/ N / / ,30 SN /400M ,8 600x800x350/ N SN / / , ,6 600x1200x400/ N /400M SN /80-170/ ,90 805x1200x450/ ,5 220/400M N Min./ max. napětí na článek při nabíjení (udržovacím nabíjení) pro typ M.1: 2 až 2,8V Pb, pro typ MST 2,2 až 2,6V Poznámka: výrobce si vyhrazuje právo změn uvedených parametrů vyplívajících z nových technických resp. technologických poznatků Grafické průběhy nabíjecích charakteristik pro typ SN 20 24/230MST: I P1 I1 P2 1 P5 T2 P4 2 P6 o I P1 I1 P6 o P3 I2 P9 3 P9 3 t t P7 ERROR RELAY P8 NMBER OF BATTERY CELLS 1 IIo P7 ERROR RELAY P8 NMBER OF BATTERY CELLS 2 Io Programovatelné v 10 parametrech: P1 velikost nabíjecího proudu, P5 nabíjecí čas, P9 nastavení konečného napětí, P2 nabíjecí napětí, P6 udržovací napětí, P10 nastavení nabíjecí charakteristiky (IIo, Io) P3 nabíjecí proud, P7 možnosti poruch, P4 nabíjecí napětí, P8 počet článků,

7 NABÍJEČE TRAKČNÍCH AKMLÁTORŮ typ M.3 Použití: nabíjení/ vyrovnávací nabíjení trakčních akumulátorů, IIa, IIIa charakteristika Charakteristika a technické parametry - všeobecné: Řídící jednotka má paměť na posledních 10 průběhů nabíjení, (čas spuštění, délka nabíjení, napětí a proud na konci nabíjení a zvolenou charakteristiku nabíjení). Na ovládacím panelu je standardně 3 polohový přepínač, ( IIa nabíjení / STOP / IIIa vyrovnávací nabíjení ) kde se volí charakteristika nabíjení. Signalizace naprogramovaných poruch vyžaduje zastavení nabíjení: 1.porucha přehřátí, jedním bezpotenciálovým kontaktem 2.porucha porucha nabíječe, 3.porucha vypnutí z klávesnice nevyžaduje zastavení nabíjení: 4.porucha vybitá baterie 5.porucha porucha tepelného čidla Opce - volitelné rozšíření: Teplotní kompenzace - automatický pokles nabíjecího napětí o 5 mv / článek při zvýšení teploty povrchu akumulátoru o 1 C Signalizace přepětí, podpětí signalizace výpadku fáze napájení 1x230V AC bezpotenciálovým kontaktem monitorovací software pro nabíječ, propojovací kabel RS232 Vnější připojení nabíječe: GND X4 5 9 TXD RXD 1 6 X1 3 N PE ~ 50 Hz, 400V / TN - S V 400 V / 50 Hz W PE FQ1 RS232 PORCHOVÉ RELÉ F2 + B - B X2 BATÉRA X3 RE (120Vac / 60Vdc; 1A) + 15 V SIG 0 V Modrý Biely Červený Teplotná sonda vonkajšia TENZOMETRA Typ: TSV - 100n Technické parametry nabíječů: Výstup Vstup Rozměry / typ Hmotnost Typové označení jmenov. Počet článků Pb / NiCd / Výkon jmenovitý proud skříně cca. jmenovité napětí [V] nap. [V] kapacita baterie (Ah) [kw] proud [A] [A] (š x v x h) [mm] [kg] SN 25 24/230M / 9-20 / , ,6 260x440x300/ N8 20 1NPE 50Hz, 230V, TN-S SN 35 24/230M / 9-20 / , ,4 260x490x480/ N3 35 SN 50 24/400M / 9-20 / , x490x480/ N SN /400M / 9-20 / , ,1 260x490x480/ N3 35 SN /400M / 9-20 / , ,7 255x620x500/ N4 50 SN /400M / 9-20 / , ,1 600x800x350/ N5 58 SN 20 48/230M / / , NPE 50Hz, 230V, TN-S 4,8 260x440x300/ N8 25 SN 25 48/400M / / , x490x480/ N3 35 SN 50 48/400M / / , ,1 260x490x480/ N SN /400M / / , ,1 255x620x500/ N4 50 SN /400M / / , x620x500/ N4 50 SN /400M / / , ,4 600x1200x400/ N6 80 SN 10 60/230M / / , NPE 50Hz, 230V, TN-S 4,6 260x440x300/ N8 20 SN 25 60/400M / / , x490x480/ N3 35 SN 50 60/400M / / , ,6 255x620x500/ N4 50 SN /400M / / , ,9 600x800x350/ N5 60 SN /400M / / , x800x350/ N5 65 SN 25 80/400M / / , ,1 260x490x480/ N3 35 SN 60 80/400M / / , ,5 255x620x500/ N SN /400M / / , x800x350/ N5 65 SN /400M / / , x800x350/ N5 65 Min./ max. napětí na článek při nabíjení (udržovacím nabíjení): 2 až 2,8V Pb, 1 až 1,8V NiCd Poznámka: výrobce si vyhrazuje právo změn uvedených parametrů vyplívajících z nových technických resp. technologických poznatků

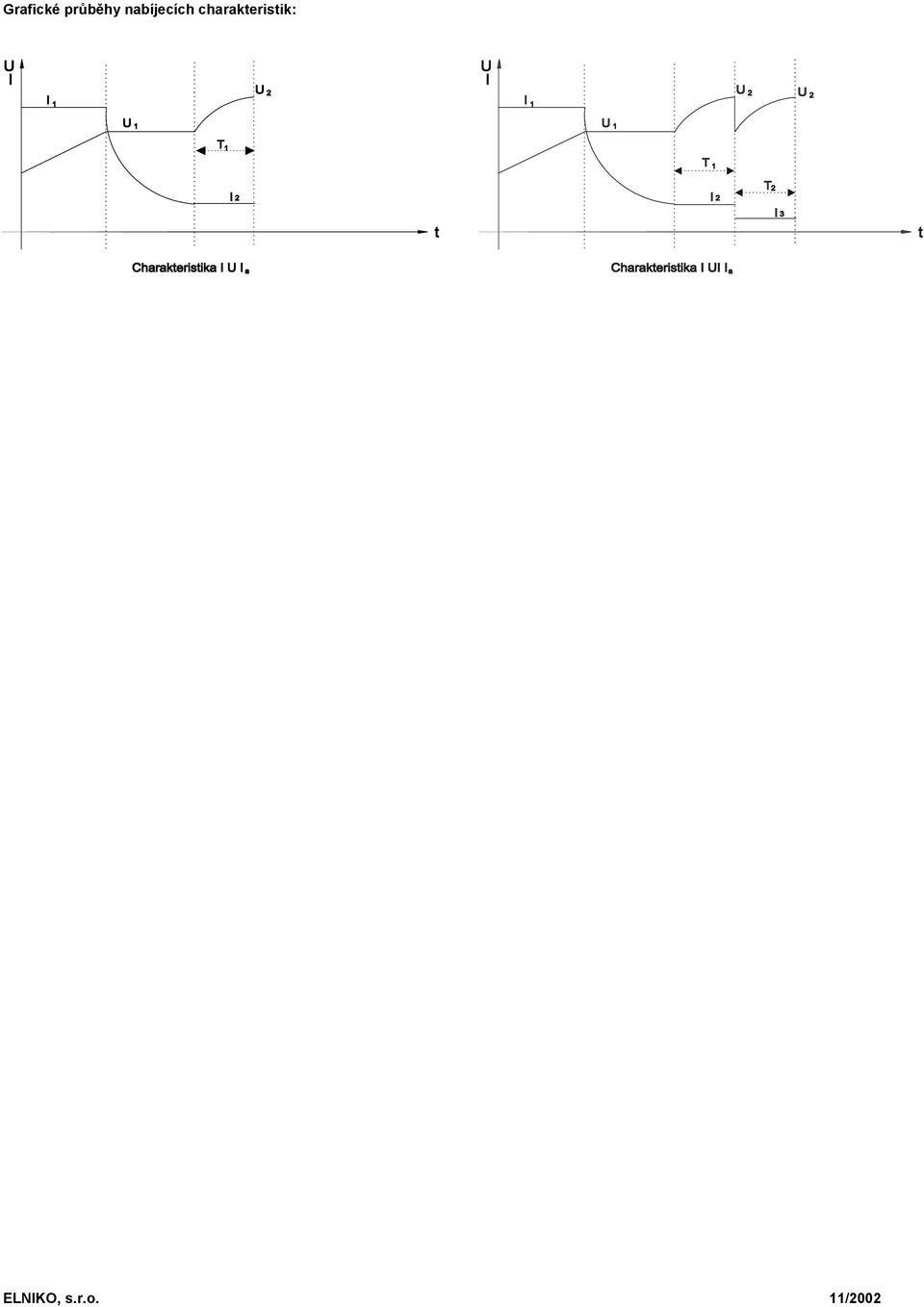

8 Grafické průběhy nabíjecích charakteristik:

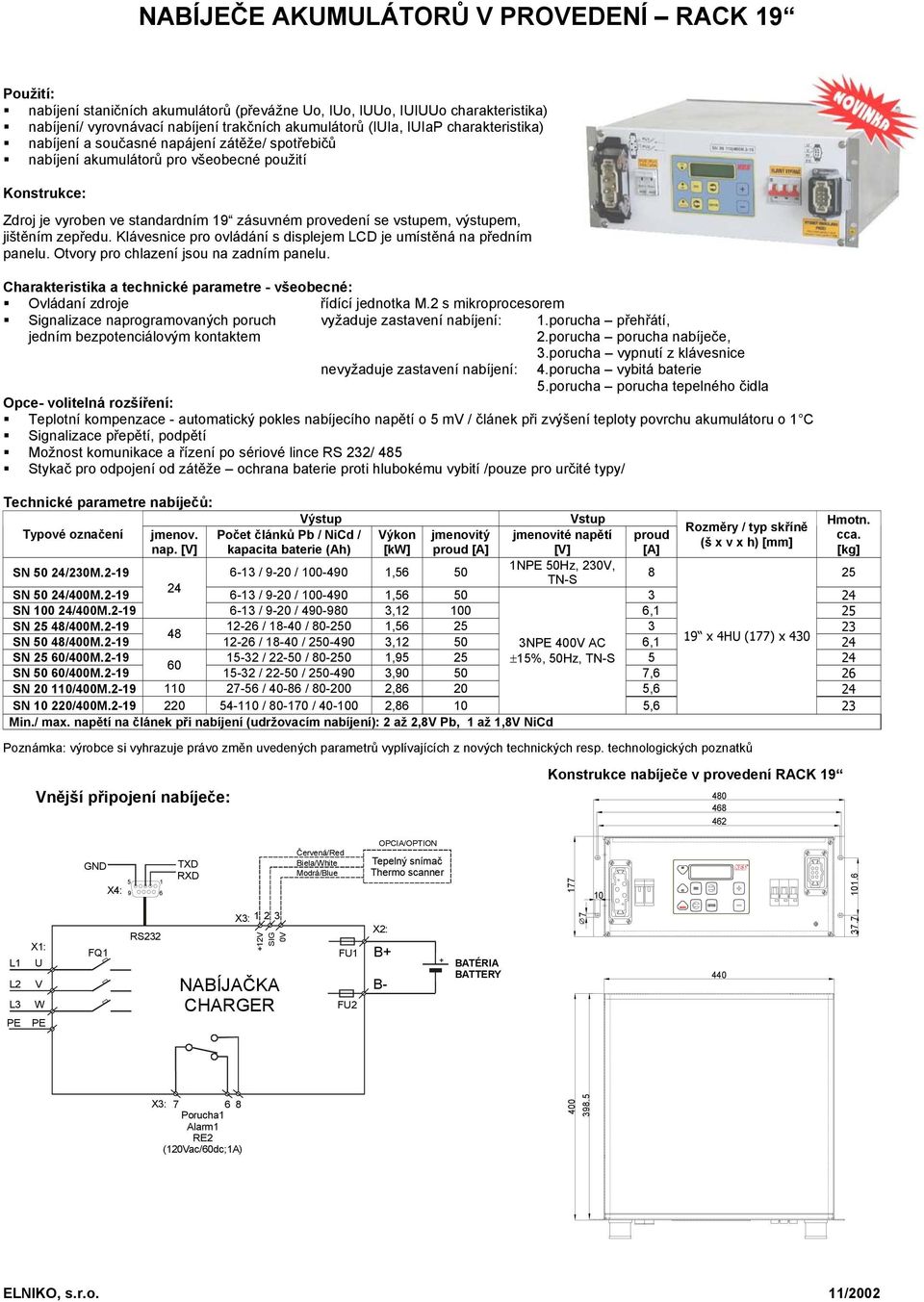

9 NABÍJEČE AKMLÁTORŮ V PROVEDENÍ RACK 19 Použití: nabíjení staničních akumulátorů (převážne o, Io, Io, IIo charakteristika) nabíjení/ vyrovnávací nabíjení trakčních akumulátorů (IIa, IIaP charakteristika) nabíjení a současné napájení zátěže/ spotřebičů nabíjení akumulátorů pro všeobecné použití Konstrukce: Zdroj je vyroben ve standardním 19 zásuvném provedení se vstupem, výstupem, jištěním zepředu. Klávesnice pro ovládání s displejem LCD je umístěná na předním panelu. Otvory pro chlazení jsou na zadním panelu. Charakteristika a technické parametre - všeobecné: Ovládaní zdroje řídící jednotka M.2 s mikroprocesorem Signalizace naprogramovaných poruch vyžaduje zastavení nabíjení: 1.porucha přehřátí, jedním bezpotenciálovým kontaktem 2.porucha porucha nabíječe, nevyžaduje zastavení nabíjení: 3.porucha vypnutí z klávesnice 4.porucha vybitá baterie 5.porucha porucha tepelného čidla Opce- volitelná rozšíření: Teplotní kompenzace - automatický pokles nabíjecího napětí o 5 mv / článek při zvýšení teploty povrchu akumulátoru o 1 C Signalizace přepětí, podpětí Možnost komunikace a řízení po sériové lince RS 232/ 485 Stykač pro odpojení od zátěže ochrana baterie proti hlubokému vybití /pouze pro určité typy/ Technické parametre nabíječů: Typové označení Výstup Vstup Hmotn. Rozměry / typ skříně jmenov. Počet článků Pb / NiCd / Výkon jmenovitý jmenovité napětí proud cca. (š x v x h) [mm] nap. [V] kapacita baterie (Ah) [kw] proud [A] [V] [A] [kg] 1NPE 50Hz, 230V, SN 50 24/230M / 9-20 / , TN-S 24 SN 50 24/400M / 9-20 / , SN /400M / 9-20 / , ,1 25 SN 25 48/400M / / , SN 50 48/400M / / , ,1 19 x 4H (177) x 430 3NPE 400V AC 24 SN 25 60/400M / / ,95 25 ±15%, SN 50 60/400M / / , ,6 26 SN /400M / / , ,6 24 SN /400M / / , ,6 23 Min./ max. napětí na článek při nabíjení (udržovacím nabíjení): 2 až 2,8V Pb, 1 až 1,8V NiCd Poznámka: výrobce si vyhrazuje právo změn uvedených parametrů vyplívajících z nových technických resp. technologických poznatků Vnější připojení nabíječe: Konstrukce nabíječe v provedení RACK GND X4: TXD RXD Červená/Red Biela/White Modrá/Blue OPCIA/OPTION Tepelný snímač Thermo scanner L1 L2 L3 PE X1: V W PE FQ1 RS232 X3: V SIG 0V NABÍJAČKA CHARGER F2 X2: B+ B- + BATÉRIA BATTERY X3: Porucha1 Alarm1 RE2 (120Vac/60dc;1A)

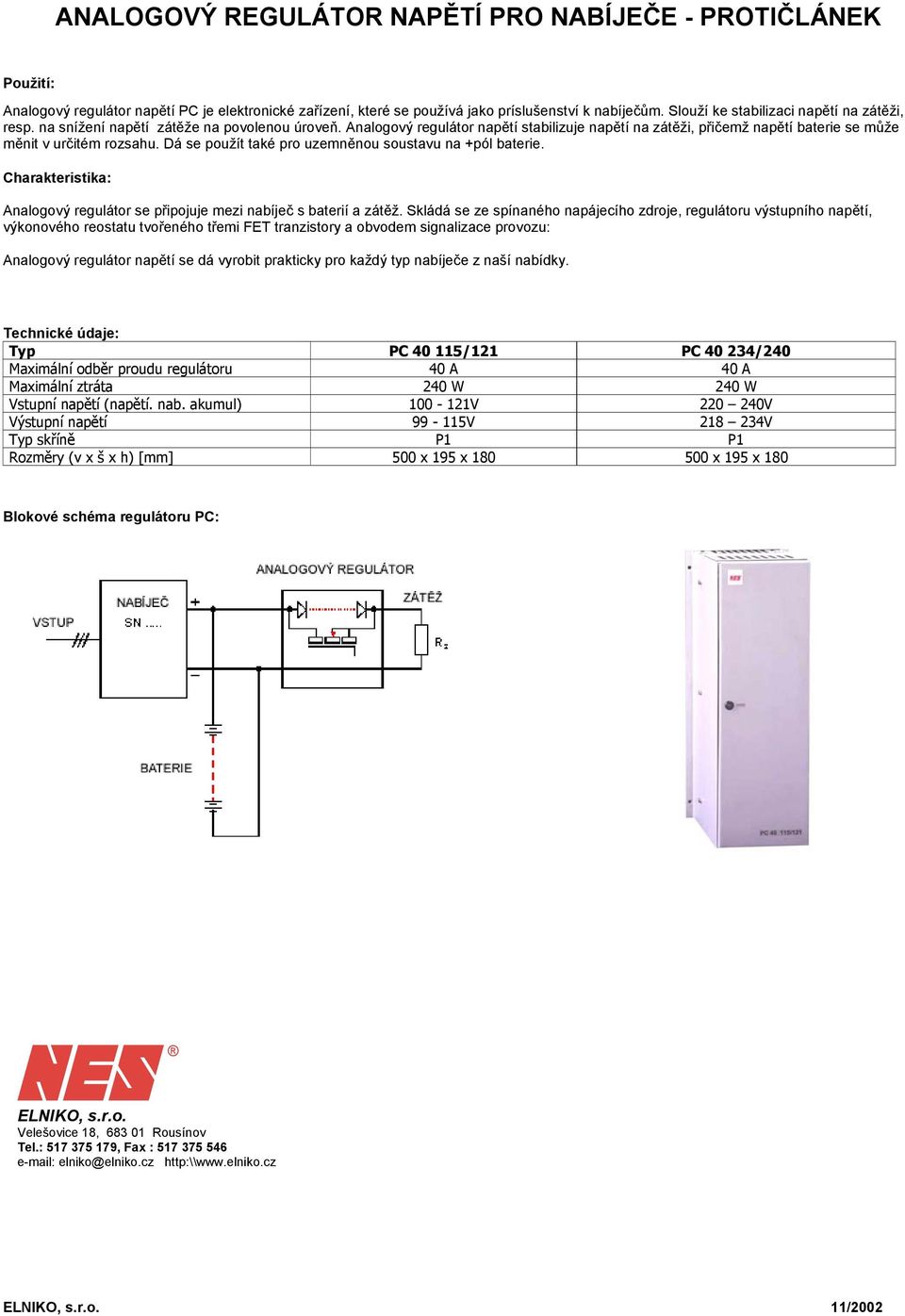

10 ANALOGOVÝ REGLÁTOR NAPĚTÍ PRO NABÍJEČE - PROTIČLÁNEK Použití: Analogový regulátor napětí PC je elektronické zařízení, které se používá jako príslušenství k nabíječům. Slouží ke stabilizaci napětí na zátěži, resp. na snížení napětí zátěže na povolenou úroveň. Analogový regulátor napětí stabilizuje napětí na zátěži, přičemž napětí baterie se může měnit v určitém rozsahu. Dá se použít také pro uzemněnou soustavu na +pól baterie. Charakteristika: Analogový regulátor se připojuje mezi nabíječ s baterií a zátěž. Skládá se ze spínaného napájecího zdroje, regulátoru výstupního napětí, výkonového reostatu tvořeného třemi FET tranzistory a obvodem signalizace provozu: Analogový regulátor napětí se dá vyrobit prakticky pro každý typ nabíječe z naší nabídky. Technické údaje: Typ PC /121 PC /240 Maximální odběr proudu regulátoru 40 A 40 A Maximální ztráta 240 W 240 W Vstupní napětí (napětí. nab. akumul) V V Výstupní napětí V V Typ skříně P1 P1 Rozměry (v x š x h) [mm] 500 x 195 x x 195 x 180 Blokové schéma regulátoru PC: ELNIKO, s.r.o. Velešovice 18, Rousínov Tel.: , Fax : elniko@elniko.cz
