Elektrotechnika s.r.o. Vždy aktualizujte firmware termostatu na sw 2.

1 Pokojový termostat s dotykovým displejem RF xcomfort Ing. Jaromír Pávek, produktový manažer xcomfort Eaton Elektrotechnika s.r.o. Vždy aktualizujte firmware termostatu na sw 2.x 2010 Eaton Corporation. All rights reserved.

2 Pokojový termostat s dotykovým displejem POUZE JEDEN PŘÍSTROJ V MÍSTNOSTI pro tyto funkce: Vytápění - radiátory, podlahové vodní a elektrické s PT1000, Chlazení - stropy, podlaha, radiátory, klimatizace Ventilace - řízení ventilátoru dle senzoru vlhkosti Ovládání rolet a osvětlení - dle senzoru vnitřní intenzity Vypínač - ovládání světel a rolet dotykovými tlačítky 2 2

(podlahový) senzor teploty 55x55mm kompatibilní rámeček Bezdrátová komunikace

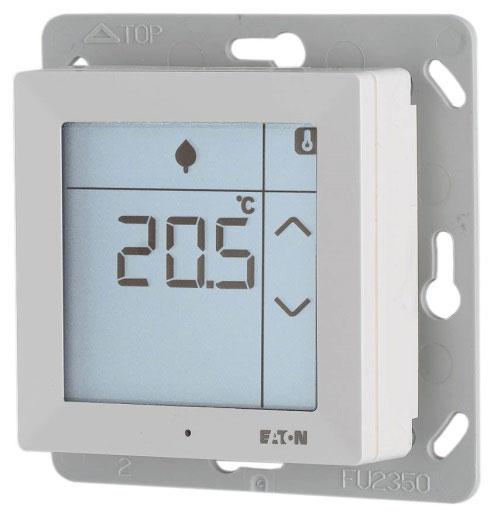

3 Pokojový termostat s dotykovým displejem Měření teploty, vlhkosti a intenzity Dotykový LCD displej s podsvícením Samostatné řízení nebo podpora SM Externí (podlahový) senzor teploty 55x55mm kompatibilní rámeček Bezdrátová komunikace Volitelně 2 dotyková tlačítka Časový program Bateriové napájení Možnost externího napájení Nástěnná montáž 3 3

Dotykový termostat Postavení na trhu Inovace stávajících

plány Nově displej s nastavením funkcí pro vytápění či

4 Dotykový termostat Postavení na trhu Inovace stávajících RF termostatů CRCA Možnost samostatného provozu má časové plány Nově displej s nastavením funkcí pro vytápění či chlazení Srovnatelný s high-end termostaty Nest, Honeywell Lyric, Nefit/Bosch Easy etc. Tyto termostaty požadují síťové napájení Lepší než konkurence Plně bezdrátový! Ale také BEZ nutnosti síťového napájení Instalace kamkoliv na zeď BEZ instalační krabice Kompatibilní s RF EATON xcomfort 4 4

Dotykový termostat Možnosti použití 1/ Samostatný provoz - pouze termostat + aktor Teplota a vlhkost Týdenní časové programy Vstup pro externí (podlahový) teplotní senzor Přímé řízení aktorů topení a

5 Dotykový termostat Možnosti použití 1/ Samostatný provoz - pouze termostat + aktor Teplota a vlhkost Týdenní časové programy Vstup pro externí (podlahový) teplotní senzor Přímé řízení aktorů topení a chlazení, ventilace 2/ Ve spolupráci se Smart Managerem xcomfort Termostat odesílá data do SM Teplota, vlhkost, intenzita SM ovládá aktory topení a chlazení Volitelně přímé ovládání ventilátorů, světel a rolet v místnosti 5 5

6 Výhody - přehled Single device for both Temperature and Humidity measuring Thanks to its wireless technology the Room Controller can be easily attached in the desired location and on any surface Long battery lifetime typically use 2 years No touch needed to read actual temperature under normal light conditions. Reading possible when passing by. Readable without light emitting in display idle mode. Perfect solution, for example, in bedrooms, but also in other rooms, since no light emitting or black box on the wall. Perfect reading quality during operation due to its backlight in display operation mode Fits with market standard 55x55mm WA Frames Week Program timer with 6 programmable switch points per day Get the right balance between comfort and energy saving Optional floor temperature regulation (min and max floor temperature) External temperature sensor possible Optional mains powered possible 6 6

7 Dotykový termostat s displejem CRCA-00/08 Dotykový termostat Pure White Kryt lesklý, Pure white RAL 9010 CRCA-00/09 Dotykový termostat Anthracite Kryt matný, Anthracite RAL 7021 CRCA-00/10 Dotykový termostat Traffic White Kryt lesklý, Traffic white RAL 9016 CRCA-00/11 Dotykový termostat Alpine White Kryt lesklý, Alpine white obdobně jako Gira white CRCA-00/12 Dotykový termostat Signal White Kryt lesklý, bílá CRCA-00/13 Dotykový termostat Jet Black Kryt černý CPAD-00/198 ( ) Dotykový termostat KOMPLETNÍ PŘÍSTROJ Lesklý rámeček a kryt EATON, Pure white RAL9010 CPAD-00/199 (195247) Dotykový termostat KOMPLETNÍ PŘÍSTROJ Lesklý rámeček a kryt Jet Black, černá 7 7

8 Vhodné rámečky EATON nedodává 8 8

Technické informace (základní mód) Interní teplotní senzor: Teplota: 0 40 C, Přesnost: ±0,5 C Senzor vlhkosti: Vlhkost: 0 100%, Přesnost: ±5% Rozměry Montáž do rámečku 55 x 55 mm (55x55 kompatibilní

9 Technické informace (základní mód) Interní teplotní senzor: Teplota: 0 40 C, Přesnost: ±0,5 C Senzor vlhkosti: Vlhkost: 0 100%, Přesnost: ±5% Rozměry Montáž do rámečku 55 x 55 mm (55x55 kompatibilní rámečky výrobců) Hloubka přístroje: 21 mm Napájení Bateriové napájení: 3V 2x baterie LR03 (AAA), obvyklá životnost 2 roky Externí napájení z ext. zdroje: 12 24V DC/AC Hmotnost (bez baterií): přibližně 50 gr. Externí teplotní senzor (podlahový): PT1000 PVC montážní základna stejná jako pro RF tlačítka 55x55mm 9 9

Volitelné příslušenství Montáž CRAZ 00/01: 1 rámeček EATON lesklá bílá CMMZ 00/22: PVC základna pro RF tlačítko 55x55 mm Teplotní senzory PT1000 CSEZ 01/01

10 Volitelné příslušenství Montáž CRAZ 00/01: 1 rámeček EATON lesklá bílá CMMZ 00/22: PVC základna pro RF tlačítko 55x55 mm Teplotní senzory PT1000 CSEZ 01/01 PT1000 Senzor venkovní teploty CSEZ 01/36 PT1000 Senzor podlahový Externí napájecí zdroje CMMZ 00/12 Zdroj zásuvkový adaptér CMMZ 00/13 Zdroj vestavný do krabice 10 10

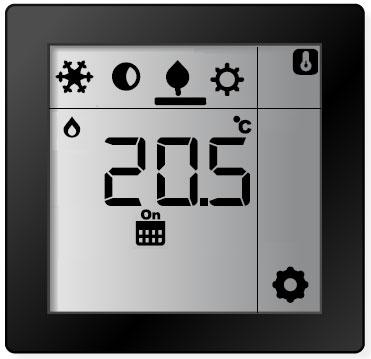

11 Dotykový termostat Zobrazení v klidu Topný režim Ochrana Noc / Standby Ekonomický Den / Komfort Podsvícení nesvítí Vždy zobrazuje: Teplota místnost Aktuální stav Topení aktivní Chlazení aktivní Ventilace aktivní 11 11

12 Dotykový termostat Zobrazení po doteku Výběr topného režimu Podsvícení svítí Výběr zobrazení Teplota Vlhkost Čas a den Venkovní teplota Dotyková tlačítka Dotykem krátkodobá změna přednastavené teploty 12 12

13 Dotykový termostat Výběr topného režimu Výběr topného režimu Ochrana Noc / Standby Ekonomický Den / Komfort Podsvícení svítí Výběr Topit Chladit Trvale VYP Výběr čas. programu Program ZAP Program VYP Další nastavení 13 13

14 Dotykový termostat Změna teploty Změna teploty topného režimu Ochrana Noc / Standby Ekonomický Den / Komfort Podsvícení svítí Výběr Nastavení topení Nastavení chlazení Nastavení časovače Změna nastavené teploty Ukončení módu 14 14

15 Vytápění přehled řízení ze Smart Manageru Venkovní teplota learning mód Dotykový termostat teplota, vlhkost, intenzita RF aktory vytápění topení/chlazení, kotel nebo oběhové čerpadlo Okenní kontakty netopí se při otevřeném oknu - zámrz RF Smart Manager vzdálené ovládání klima Odchodové tlačítko EKO aktivace útlumové teploty RF Multiaktor 12 kanálů topení a chlazení PWM regulace 15 15

16 Vytápění sestava pro radiátory / místnost Dotykový termostat (teplota, vlhkost) RF vytápěcí aktor 1A (tichý) CHAU-01/01-1ES Termoventil NC 230V / 1W CHVZ-01/04 CPAD-00/198 nebo RF spínací aktor 10A CSAU-01/ Redukční adaptér CMMZ-00/18 Volitelně: Venkovní senzor PT100 Kryt venkovní IP54 Napájecí zdroj vestavný CSEZ-01/01 EB-Z/SE/01/03 CMMZ-00/

17 Vytápění sestava vodní podlahovka pro menší počet okruhů volte 1kanálový vytápěcí PWM aktor Dotykový termostat (teplota, vlhkost) RF vytápěcí aktor 1A (tichý) CHAU-01/01-1ES Termoventil NC 230V / 1W CHVZ-01/04 CPAD-00/198 nebo RF spínací aktor 10A CSAU-01/ Redukční adaptér CMMZ-00/18 Volitelně: Venkovní senzor PT100 Kryt venkovní IP54 Napájecí zdroj vestavný CSEZ-01/01 EB-Z/SE/01/03 CMMZ-00/

18 Vytápění sestava vodní podlahovka pro větší počet okruhů volte 12kanálový PWM Multiaktor až 12 x Dotykový termostat (teplota, vlhkost) Termoventil NC 230V / 1W CHVZ-01/04 CPAD-00/198 RF Multiaktor 12kanálový CHAZ-01/12 + Redukční adaptér CMMZ-00/18 Volitelně: Venkovní senzor PT100 Kryt venkovní IP54 Napájecí zdroj vestavný CSEZ-01/01 EB-Z/SE/01/03 CMMZ-00/

19 Vytápění - sestava elektrická podlahovka Dotykový termostat (teplota, vlhkost) CPAD-00/198 Senzor podlahy PT100 CSEZ-01/36 RF vytápěcí aktor 10A CHAU-01/01-10E nebo RF vytápěcí aktor 16A CHAU-01/01-16E Volitelně: Spínací aktor s měřením / bez měření spotřeby RF spínací aktor 16A / 3670 W CSAU-01/01-16IE RF spínací aktor 10A / 2300 W CSAU-01/01-10IE RF spínací aktor 16A / 3670 W CSAU-01/01-16 RF spínací aktor 10A / 2300 W CSAU-01/

20 Vytápění - sestava elektrické přímotopy nebo Dotykový termostat (teplota, vlhkost) CPAD-00/198 RF vytápěcí aktor 10A CHAU-01/01-10E RF vytápěcí aktor 16A CHAU-01/01-16E Volitelně: Spínací aktor s měřením / bez měření spotřeby RF spínací aktor 16A / 3670 W CSAU-01/01-16IE RF spínací aktor 10A / 2300 W CSAU-01/01-10IE RF spínací aktor 16A / 3670 W CSAU-01/01-16 RF spínací aktor 10A / 2300 W CSAU-01/

Dotykový termostat NAHRAZUJE Pokojové termostaty s kolečkem (pro náhradu použijte RF dotykový termostat) CRCA-00/05 (118782) - Pokojový termostat s vlhkoměrem CRCA-00/06 (125961) - Pokojový

21 Dotykový termostat NAHRAZUJE Pokojové termostaty s kolečkem (pro náhradu použijte RF dotykový termostat) CRCA-00/05 (118782) - Pokojový termostat s vlhkoměrem CRCA-00/06 (125961) - Pokojový termostat s PWM regulací CRCA-00/07 (125962) - Pokojový termostat s vlhkoměrem a PWM regulací V nabídce pouze termostat s měřením teploty: CRCA-00/04 (118781) - Pokojový termostat s měřením teploty 21 21

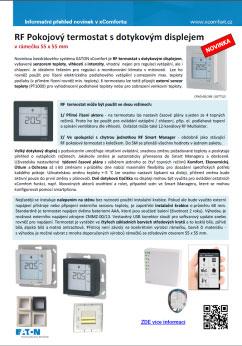

22 Podpora pro zákazníky Pro podporu prodeje máme připraveno: Prezentace o výrobku - CZ Leták CZ - Pokojový termostat s dotykovým displejem Brožura EN - Climate protection RF xcomfort Montáží návod u každého výrobku CZ Uživatelský manuál pro obsluhu CZ - PDF ke stažení z QR-kód pro rychlý přístup k technickým informacím na

Shrnutí funkcí - FAKTA Teplotní senzor a vlhkostní senzor Jasový senzor (jen pro komfortní mód) Dotykový displej s podsvícením Podsvícení - nastavitelný jas Auto - adaptivní podsvícení Podpora

23 Shrnutí funkcí - FAKTA Teplotní senzor a vlhkostní senzor Jasový senzor (jen pro komfortní mód) Dotykový displej s podsvícením Podsvícení - nastavitelný jas Auto - adaptivní podsvícení Podpora externího senzoru PT1000 (venkovní teplota nebo podlaha) Ofset senzoru teploty a vlhkosti Uživatelsky nastavitelná teplota a časový týdenní program Bateriové napájení - montáž přímo na zeď bez krabice Upozornění vybitých baterií Možnost externího napájení (12-24V) 55x55mm rámeček různých výrobců 2 dotyková tlačítka např. pro ovládání osvětlení a rolet Regulace topení a chlazení Uživatelská korekce teploty +- 5 C 4 programovatelné teploty pro vytápění a chlazení (Den, Standby, Noc, Ochrana) Týdenní časové plány až se 6 změnami v jednom dnu Regulace vlhkosti ventilace Regulace el. podlahového topení Podpora Základní a Komfortní mód Zobrazení venkovní teploty, vnitřní teploty a vlhkosti komfortní mód 23 23

24 24 24
