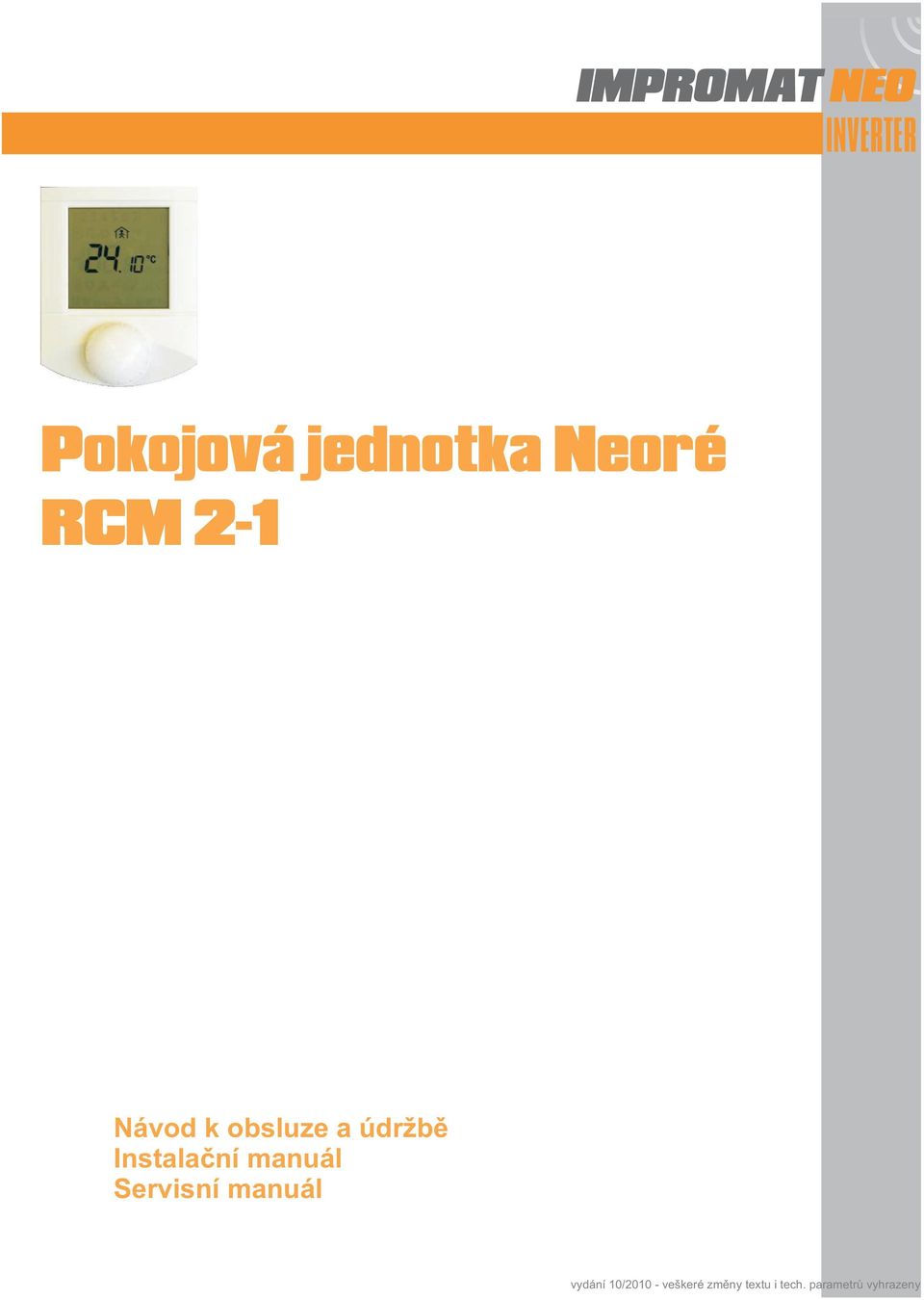

1 IMPROMAT NEO INVERTER Pokojová jednotka Neoré RCM 2-1 Návod k obsluze a údržbě Instalační manuál Servisní manuál vydání 10/ veškeré změny textu i tech. parametrů vyhrazeny

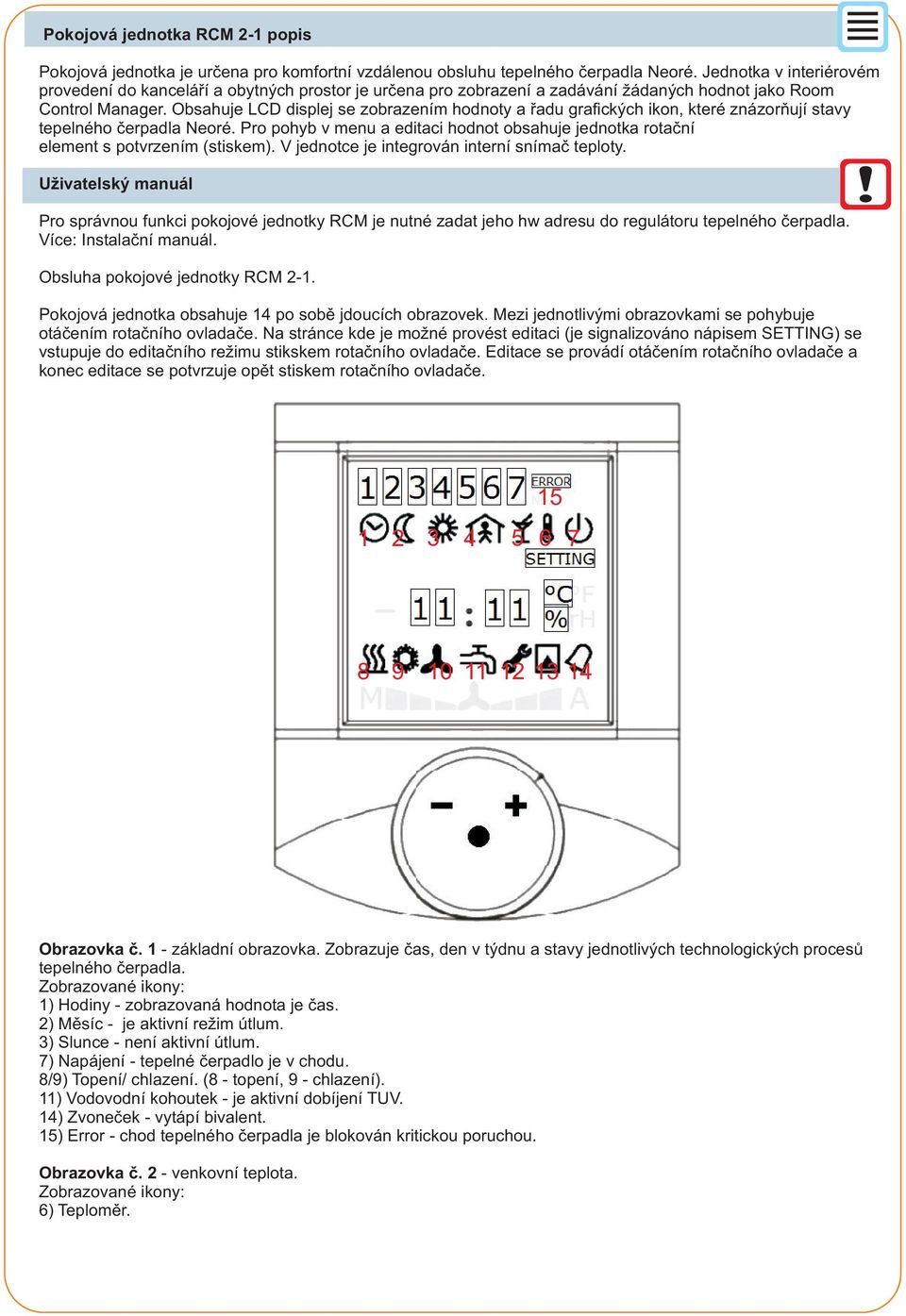

2 Pokojová jednotka RCM 2-1 popis Pokojová jednotka je určena pro komfortní vzdálenou obsluhu tepelného čerpadla Neoré. Jednotka v interiérovém provedení do kanceláří a obytných prostor je určena pro zobrazení a zadávání žádaných hodnot jako Room Control Manager. Obsahuje LCD displej se zobrazením hodnoty a řadu grafických ikon, které znázorňují stavy tepelného čerpadla Neoré. Pro pohyb v menu a editaci hodnot obsahuje jednotka rotační element s potvrzením (stiskem). V jednotce je integrován interní snímač teploty. Uživatelský manuál Pro správnou funkci pokojové jednotky RCM je nutné zadat jeho hw adresu do regulátoru tepelného čerpadla. Více: Instalační manuál. Obsluha pokojové jednotky RCM 2-1. Pokojová jednotka obsahuje 14 po sobě jdoucích obrazovek. Mezi jednotlivými obrazovkami se pohybuje otáčením rotačního ovladače. Na stránce kde je možné provést editaci (je signalizováno nápisem ) se vstupuje do editačního režimu stikskem rotačního ovladače. Editace se provádí otáčením rotačního ovladače a konec editace se potvrzuje opět stiskem rotačního ovladače Obrazovka č. 1 - základní obrazovka. Zobrazuje čas, den v týdnu a stavy jednotlivých technologických procesů tepelného čerpadla. 1) Hodiny - zobrazovaná hodnota je čas. 2) Měsíc - je aktivní režim útlum. 3) Slunce - není aktivní útlum. 7) Napájení - tepelné čerpadlo je v chodu. 8/9) Topení/ chlazení. (8 - topení, 9 - chlazení). 11) Vodovodní kohoutek - je aktivní dobíjení TUV. 14) Zvoneček - vytápí bivalent. 15) Error - chod tepelného čerpadla je blokován kritickou poruchou. Obrazovka č. 2 - venkovní teplota..

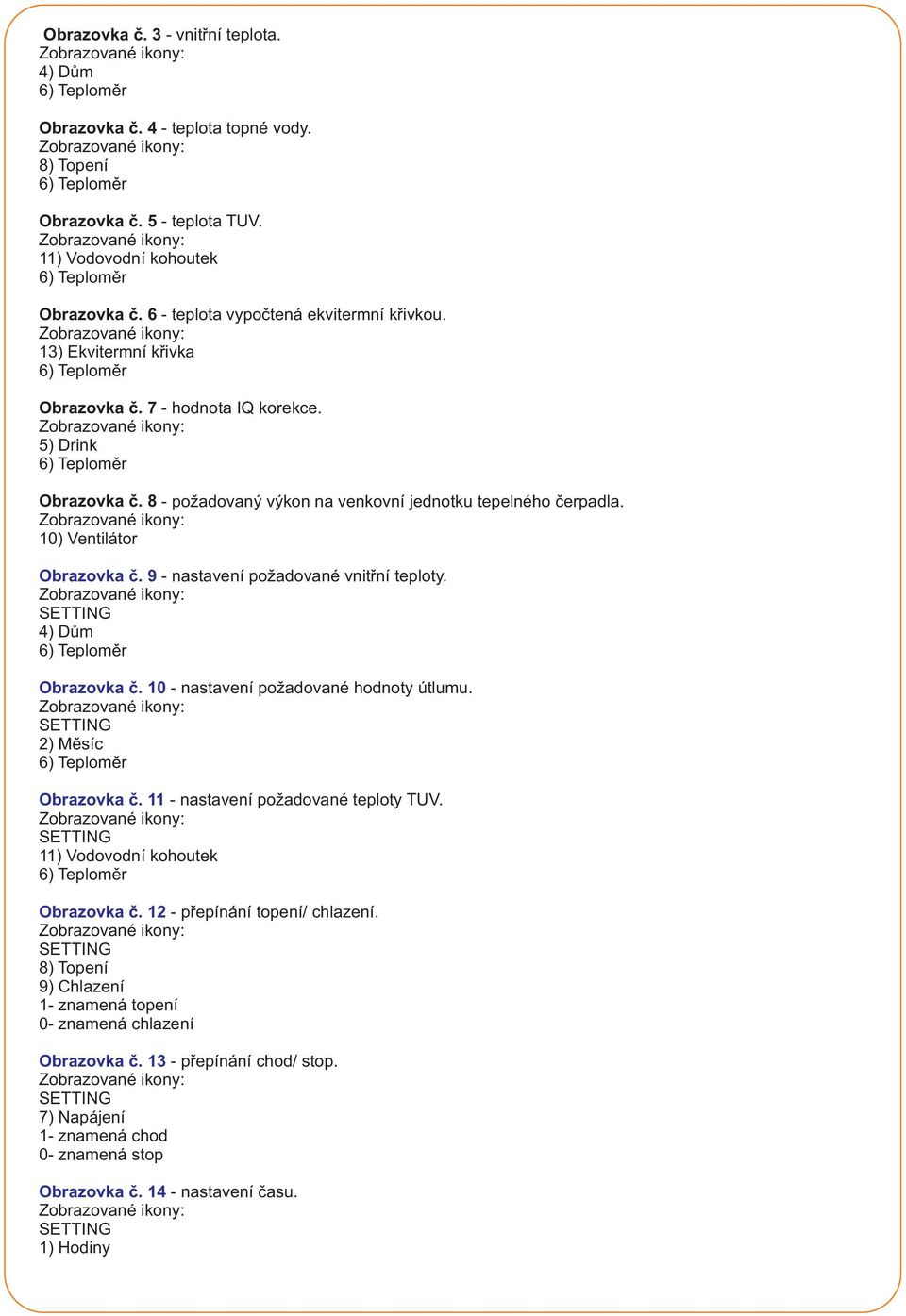

3 Obrazovka č. 3 - vnitřní teplota. 4) Dům Obrazovka č. 4 - teplota topné vody. 8) Topení Obrazovka č. 5 - teplota TUV. 11) Vodovodní kohoutek Obrazovka č. 6 - teplota vypočtená ekvitermní křivkou. 13) Ekvitermní křivka Obrazovka č. 7 - hodnota IQ korekce. 5) Drink Obrazovka č. 8 - požadovaný výkon na venkovní jednotku tepelného čerpadla. 10) Ventilátor Obrazovka č. 9 - nastavení požadované vnitřní teploty. 4) Dům Obrazovka č nastavení požadované hodnoty útlumu. 2) Měsíc Obrazovka č nastavení požadované teploty TUV. 11) Vodovodní kohoutek Obrazovka č přepínání topení/ chlazení. 8) Topení 9) Chlazení 1- znamená topení 0- znamená chlazení Obrazovka č přepínání chod/ stop. 7) Napájení 1- znamená chod 0- znamená stop Obrazovka č nastavení času. 1) Hodiny

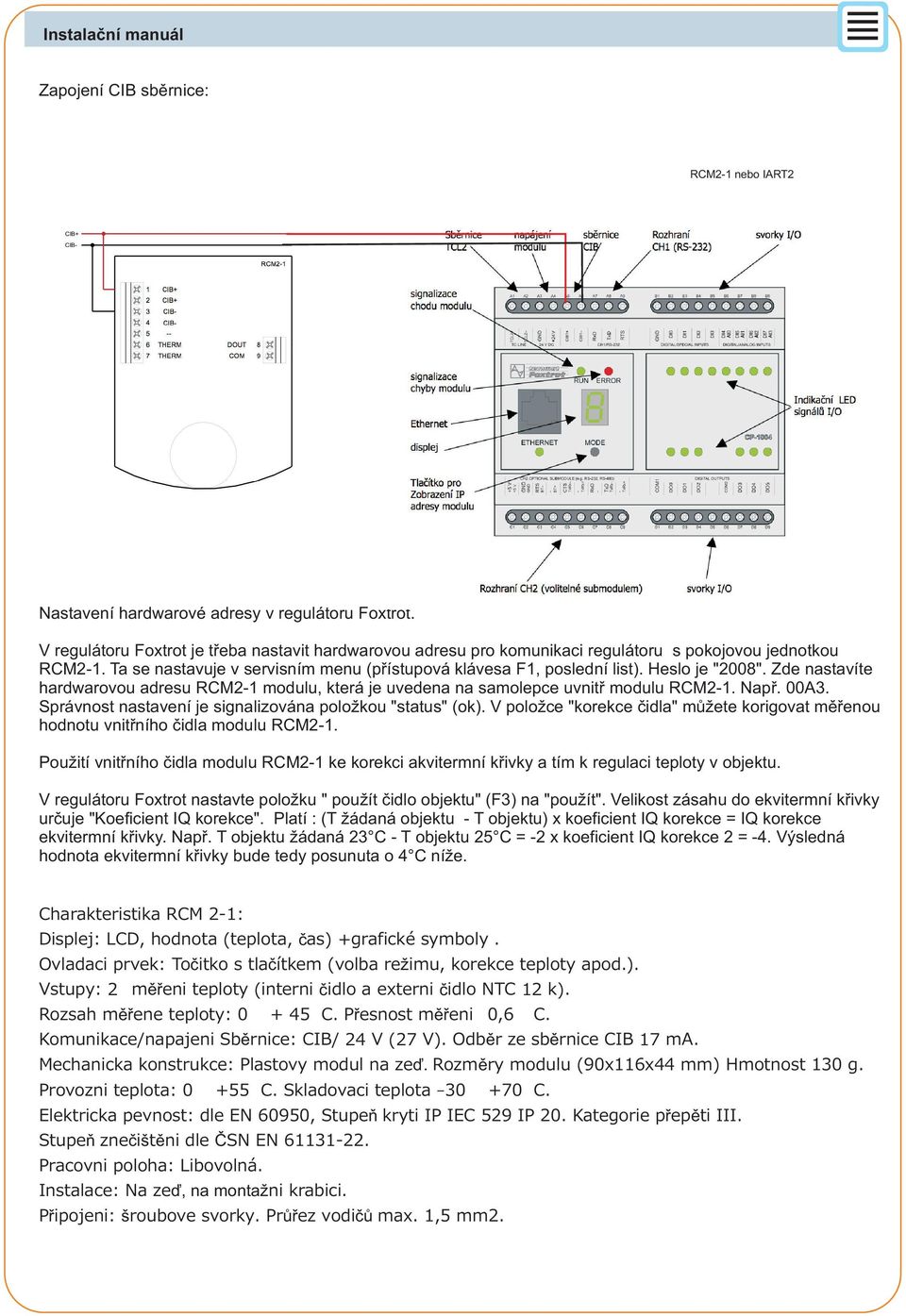

4 Instalační manuál Zapojení CIB sběrnice: RCM2-1 nebo IART2 Nastavení hardwarové adresy v regulátoru Foxtrot. V regulátoru Foxtrot je třeba nastavit hardwarovou adresu pro komunikaci regulátoru s pokojovou jednotkou RCM2-1. Ta se nastavuje v servisním menu (přístupová klávesa F1, poslední list). Heslo je "2008". Zde nastavíte hardwarovou adresu RCM2-1 modulu, která je uvedena na samolepce uvnitř modulu RCM2-1. Např. 00A3. Správnost nastavení je signalizována položkou "status" (ok). V položce "korekce čidla" můžete korigovat měřenou hodnotu vnitřního čidla modulu RCM2-1. Použití vnitřního čidla modulu RCM2-1 ke korekci akvitermní křivky a tím k regulaci teploty v objektu. V regulátoru Foxtrot nastavte položku " použít čidlo objektu" (F3) na "použít". Velikost zásahu do ekvitermní křivky určuje "Koeficient IQ korekce". Platí : (T žádaná objektu - T objektu) x koeficient IQ korekce = IQ korekce ekvitermní křivky. Např. T objektu žádaná 23 C - T objektu 25 C = -2 x koeficient IQ korekce 2 = -4. Výsledná hodnota ekvitermní křivky bude tedy posunuta o 4 C níže. Charakteristika RCM 2-1: Displej: LCD, hodnota ( teplota, čas) + grafické symboly. Ovladaci prvek: Točitko s tlačí tkem ( volba režimu, korekce teploty apod.). Vstupy: 2 m ěřeni teploty ( interni čidlo a externi čidlo NTC 12 k). Rozsah měřene teploty: C. Přesnost měřeni ± 0,6 C. Komunikace/ napajeni Sběrnice: CIB/ 24 V (27 V). Odběr ze sběrnice CIB 17 ma. Mechanicka konstrukce: Plastovy modul na zeď. Rozměry modulu ( 90x116x44 mm) Hmotnost 130 g. Provozni teplota: C. Skladovaci teplota C. Elektricka pevnost: dle EN 60950, Stupeň kryti IP IEC 529 IP 20. Kategorie přepěti III. Stupeň znečištěni dle ČSN EN Pracovni poloha: Libovolná. Instalace: Na zeď, na montažni krabici. Připojeni: šroubove svorky. Průřez vodičů max. 1,5 mm2.
