1 Střední průmyslová škola a Vyšší odborná škola technická Brno, Sokolská 1 Šablona: Název: Téma: Autor: Číslo: Inovace a zkvalitnění výuky prostřednictvím ICT Ostatní speciální motory Spouštění asynchronního motoru Ing. Radovan Hartmann VY_32_INOVACE_42-06 Anotace: Materiál je určen pro 2. ročníky SPŠ obor strojírenství. Jedná se o výkladovou prezentaci k problematice spouštění asynchronního motoru. Červenec 2013 Podpora digitalizace a využití ICT na SPŠ CZ.1.07/1.5.00/

2 Spouštěníasynchronního motoru skotvou nakrátko- po vypnutí doběh volný Obr Spouštění asynchronního motoru s kotvou nakrátko po vypnutí doběh volný

3 Spouštěníasynchronního motoru skotvou nakrátko- po vypnutí doběh volný Schéma zapojeníje na obr. 1. Ke spuštěnímotoru sloužízapínacítlačítko SB 2. Jeho stisknutím se na cívce stykače KM 1 objevínapětía dojde k sepnutí stykače. Tím se sepnou jednak hlavní kontakty vsilovém obvodu (motor se rozeběhne) a taképomocnékontakty KM 1.1 a KM 1.3 a rozepne kontakt KM 1.2. Kontakt KM 1.1 překlene zapínací tlačítko SB 2, čímždocílíme trvalého sepnutístykače. Kontakty KM 1.2 a KM 1.3 ovládajísignalizaci, zda je motor včinnosti nebo cokoliv.

4 Spouštěníasynchronního motoru skotvou nakrátko- po vypnutí doběh volný Vypnutímotoru dosáhneme stisknutím tlačítka SB 1, neboťdojde kpřerušením obvodu cívky elektromagnetu a všechny kontakty se vracído původnípolohy. Kvypnutímotoru může dojít i jiným způsobem a to pomocítepelnéspouštěf 1 nebo jističe při překročenídefinovaných parametrů v obvodu.

5 Spouštěníasynchronního motoru skotvou nakrátko po vypnutí doběh brzděn protiproudem Obr Spouštění asynchronního motoru s kotvou nakrátko po vypnutí doběh brzděn protiproudem

6 Spouštěníasynchronního motoru skotvou nakrátko po vypnutí doběh brzděn protiproudem Schéma zapojeníje na obr. 2. Brzděníprotiproudem se dosáhne změnou směru otáčivérychlosti, čehoždosáhneme změnou dvou napěťových přívodůna statorovésvorkovnici pomocístykače KM2. Kdybychom nechali motor po záměněpřívodůbez zásahu, roztočil by se rotor po dosažení nulové rychlosti opačným směrem. Tomy zabrání rychlostnírelé(zařízenízvanéalnico), kteréje připojeno khřídeli motoru. Alnicospínápři malérychlosti otáčení. Pracuje na podobném principu jako asynchronní motor. Stator je uložen výkyvné a je spojen s vačkou, která ovládákontakty. Jakmile se rotor rychlostního reléroztočíalespoňna otáčivou rychlost 3 s -1, točivépole vytvořenépermanentním magnetem rotoru indukuje ve statoru proud, který způsobínatočenístatoru ve směru otáčenímotoru. Tímto pohybem se spojíodpovídajícíkontakty. Při poklesu rychlosti otáčenípod 1,7 s -1 se kontakty působením pružin opět rozpojí.

7 Spouštěníasynchronního motoru skotvou nakrátko po vypnutí doběh brzděn protiproudem Při stisknutí tlačítka SB2 sepne stykač KM1 a motor se roztočí žádaným směrem. Tento stav je signalizován světelnou návěstíh1. Na Alnicuse po roztočenímotoru přepne odpovídajícíkontakt, cožje signalizováno signálkou SB1 odpojíse stykačkm1 a kontakty KM 1,2 se spojía přivedou napětína cívku stykače KM2. Vsilovém obvodu se vtomto případě přivádí napětí k motoru s opačným sledem fází, čímž se motor intenzivněbrzdí. Tento stav je signalizován signálkou H2. Při dosaženídefinovanéodepínacírychlosti otáčeníse kontakty Alnicaodpojí, tím dojde kodpojenístykače KM2 a motor se zastaví. Celý proces se může stále opakovat.

8 Spouštění asynchronního motoru v zapojení hvězda trojúhelník, dobu zapojeníhvězděurčuje časovérelé, doběh motoru po vypnutí volný Obr Spouštění asynchronního motoru v zapojení hvězda trojúhelník, dobu zapojení ve hvězdě určuje časové relé, doběh po vypnutí volný

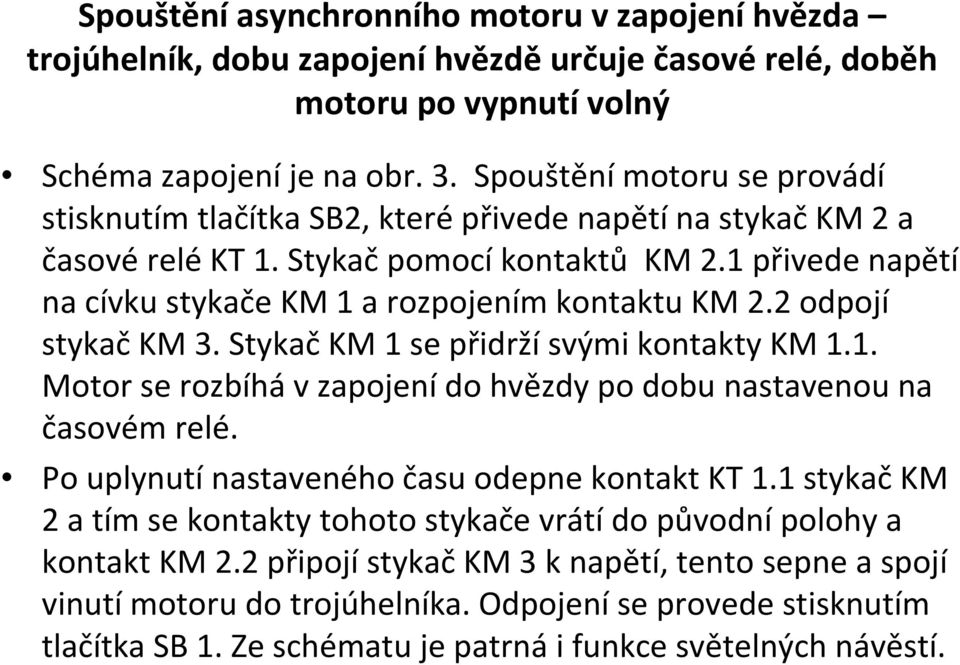

9 Spouštění asynchronního motoru v zapojení hvězda trojúhelník, dobu zapojeníhvězděurčuje časovérelé, doběh motoru po vypnutí volný Schéma zapojení je na obr. 3. Spouštění motoru se provádí stisknutím tlačítka SB2, kterépřivede napětína stykačkm 2 a časové relé KT 1. Stykač pomocí kontaktů KM 2.1 přivede napětí na cívku stykače KM 1 a rozpojením kontaktu KM 2.2 odpojí stykačkm 3. StykačKM 1 se přidržísvými kontakty KM 1.1. Motor se rozbíhávzapojenído hvězdy po dobu nastavenou na časovém relé. Po uplynutínastaveného času odepne kontakt KT 1.1 stykačkm 2 a tím se kontakty tohoto stykače vrátído původnípolohy a kontakt KM 2.2 připojístykačkm 3 k napětí, tento sepne a spojí vinutímotoru do trojúhelníka. Odpojeníse provede stisknutím tlačítka SB 1. Ze schématu je patrná i funkce světelných návěstí.

10 ZDROJE: Literatura: Hammer, Kudláč, Balabán: Elektrotechnika laboratornícvičení VUT Brno 1997
