1 S třední škola stavební Jihlava Sada 2 CAD2 16. CADKON 2D 2011 Nosníkový strop Digitální učební materiál projektu: SŠS Jihlava šablony registrační číslo projektu:cz.1.09/1.5.00/ Šablona: III/2 - inovace a zkvalitnění výuky prostřednictvím ICT Ing. Zbyněk Svoboda 2012 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

2 OSNOVA modulu Úvod Úprava půdorysu pro výkres stropů Nosníkový strop Řez stropem Tabulka nosníků a vložek SHRNUTÍ

3 Úvod Kreslení stropů je velmi účelná funkce. Program částečně sám vybírá z databáze možné prvky, kterými jde daný rozpon zastropit, jednoduše lze udělat řez stropem a výkaz prvků. Jedná se o keramické stropy s vložkami MIAKO nebo HURDIS. Je třeba dodat že, na rozdíl od čistého AutoCADu, nevytváříme hladiny. CADKON si objekty sám umisťuje do příslušných hladin.

4 Úprava půdorysu pro výkres stropu 1. Zkopírujeme půdorys, nad kterým chceme tvořit stropní konstrukci

5 Úprava půdorysu pro výkres stropu 2. Vymažeme všechny nepotřebné objekty obklady, okenní a dveřní výplně, bubliny, překlady atd.

6 Vybereme rohové body prostoru který chceme zastropit vyznačeny červeným kolečkem, poté potvrdíme ENTER. Nosníkový strop

7 Nosníkový strop Zvolíme bod z něhož chceme kladení začít a směr kladení nosníků a vložek. Červená šipka značí směr kladení nosníků a modrá vložek. Velmi vhodné je pro přehlednost zobrazit oknem podklad. V náhledu můžeme kolečkem myši ZOOMovat stejně jak v AutoCADuči CADKONu, je i vhodné okno maximalizovat.

8 Nosníkový strop Vybereme výrobce a požadovanou vložku. Vložku vybíráme dle zatížení stropu výška vložky 150,190,230,80 mm. Máme vložky pro osovou vzdálenost nosníků 625mm a 500mm.

9 Nosníkový strop Výhodné je začít vložením mezery 0mm, neboť první prvek bude nosník a ten má šířku 160mm. Vložíme tedy mezeru a upravíme přes pravé tlačítko myši šířku mezery 0mm. (mezera se nebere osově)

10 Nosníkový strop Automatické kladení Přes pravé tlačítko myši je výhodné zapnout zobrazení obrysu nosníků abychom viděli zda nám nosník nezasahuje např. do prostupu nebo do jiného nosníku

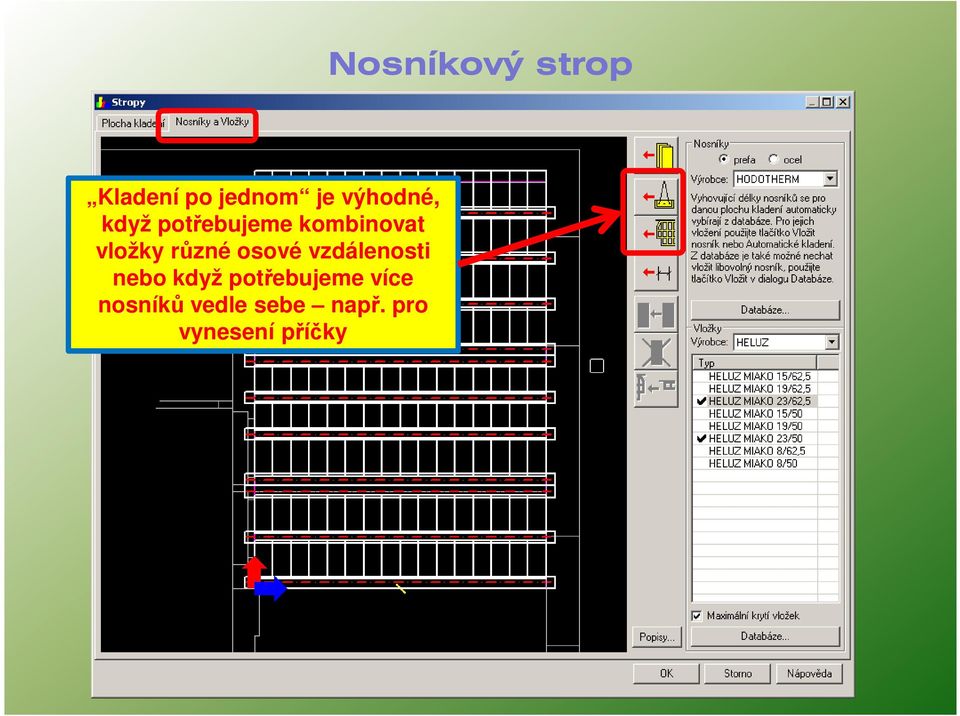

11 Kladení po jednom je výhodné, když potřebujeme kombinovat vložky různé osové vzdálenosti nebo když potřebujeme více nosníků vedle sebe např. pro vynesení příčky Nosníkový strop

12 V místě nějakých prostupů nebo komínového tělesa lze jednoduše vybrané vložky vymazat. Nosníkový strop

13 Nosníkový strop Jestliže potřebujeme vynést např. příčku nad řadou vložek, je nutné řadu vysokých vložek zaměnit za vložky nízké 80mm. Vybereme vložky pro výměnu a vybereme vložku, kterou chceme vložit a poté stiskneme tlačítko Záměna vložek.

14 Výsledek - podobně zastropíme všechny prostory Nosníkový strop

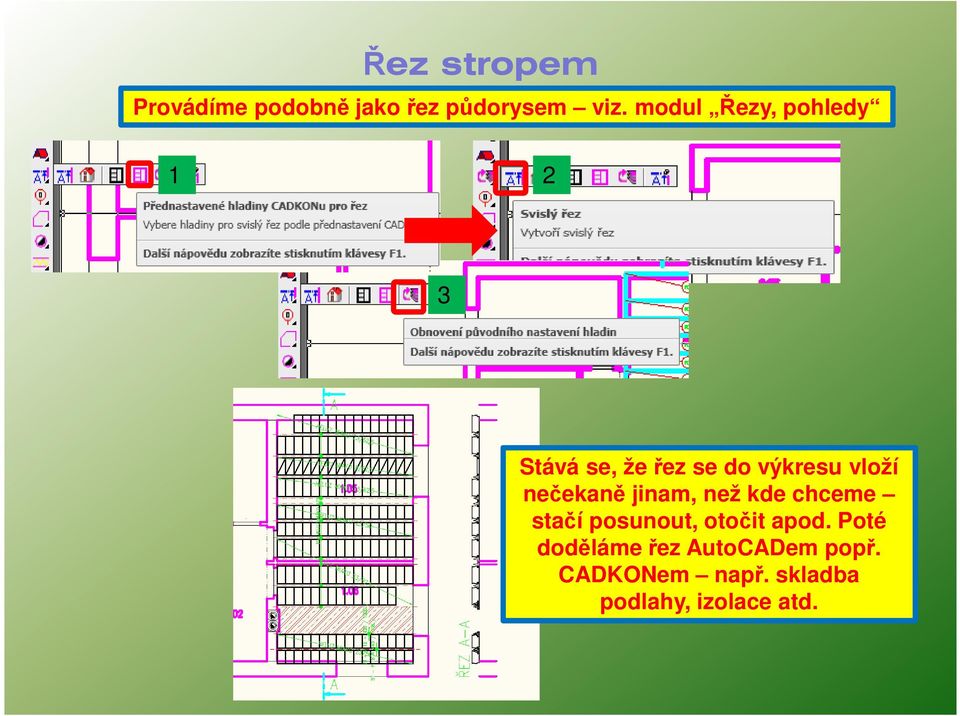

15 Řez stropem Provádíme podobně jako řez půdorysem viz. modul Řezy, pohledy Stává se, že řez se do výkresu vloží nečekaně jinam, než kde chceme stačí posunout, otočit apod. Poté doděláme řez AutoCADem popř. CADKONem např. skladba podlahy, izolace atd.

16 Tabulka nosníků a vložek Oknem vybereme celý půdorys stropu, potvrdíme ENTER a zadáme bod vložení tabulky. Zvolíme jaké chceme sloupce v tabulce.!! DŮLEŽITÉ!! Vybrat filtr Nosníky nebo vložky Zvolíme název tabulky, název podlaží a zvolíme Sestavit sloupce

17 Tabulka nosníků a vložek Pomocí myší můžeme prohodit sloupce v tabulce Výsledek

18 Shrnutí K dispozici je tedy návod step by step pro kreslení nosníkových stropů stropů. Vše je řešeno v SW CADKON 2D 2011, firmy Abstudio Praha.

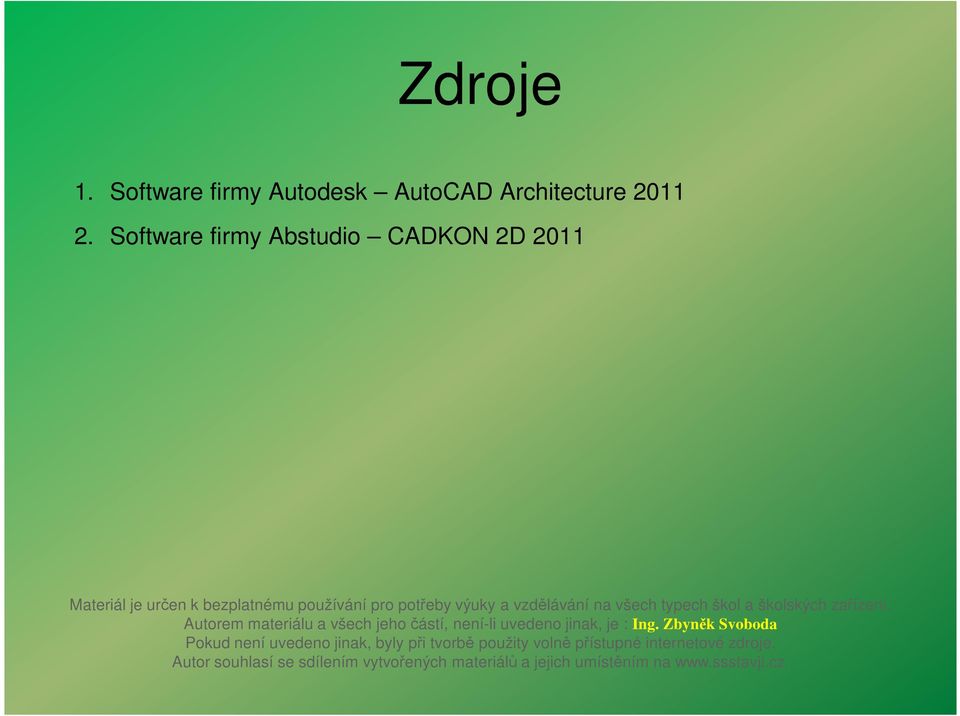

19 Zdroje 1. Software firmy Autodesk AutoCAD Architecture Software firmy Abstudio CADKON 2D 2011 Materiál je určen k bezplatnému používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je : Ing. Zbyněk Svoboda Pokud není uvedeno jinak, byly při tvorbě použity volně přístupné internetové zdroje. Autor souhlasí se sdílením vytvořených materiálů a jejich umístěním na
