1 Kotevní systém izolací plochých střech Guardian Certifikát EU ETA 08/0285

2 Obsah Servis a poradenství 3 Kotevní systém Guardian 4 Značení výrobků a jejich použití 5 Teleskopická hmoždinka RBS 50 6 Kotvení izolací do plechu 7 Kotvení izolací do betonu a železobetonu 9 Kotvení spádové izolace do betonu 11 Kotvení izolací do pórobetonu a podkladů horší kvality 12 Kotvení izolací do dřeva 13 Podložky GuardianWeld TM 16 Nářadí a příslušenství 17 Kontakty 18 Kotevní materiál Guardian je držitelem certifikátu EU ETA 08/0285 a FM Approval ID: info@guardian-frs.cz Strana 2

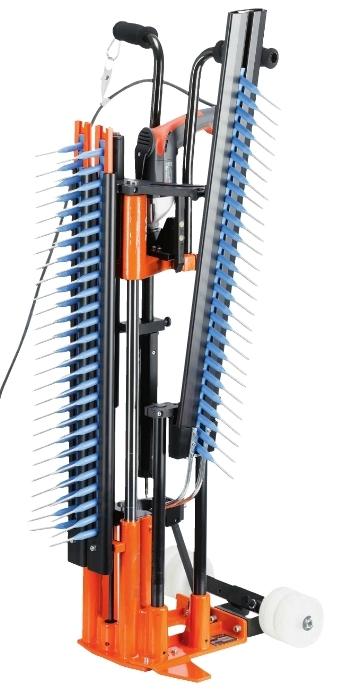

3 Servis a poradenství Pro správné určení kotevního prvku zajišťuje firma Guardian-FRS a.s. tahové zkoušky po celé ČR a Slovensku zcela zdarma, včetně vyhotovení protokolu o tahové zkoušce. Podmínkou je koupě materiálu na určenou střechu. Zkoušky jsou prováděny v souladu se směrnicí EU ETAG 006. Na požádání vyhotovíme i optimální kotevní plán dle platných norem. Zakoupené zboží je možné vyzvednout během pracovní doby přímo na adrese firmy, nebo jej dodáváme pomocí přepravní služby následující den. Ke kotevním prvkům je možné zakoupit i montážní nářadí, např. vrtáky, bity, do teleskopů nezbytné šroubovací nástavce a další. K zapůjčení jsou k dispozici kotevní automaty a poloautomaty, je tak zajištěna vyšší produktivita při kotvení izolací do plechových podkladů větších ploch. info@guardian-frs.cz Strana 3 Strana 3

4 Kotevní systém Guardian Zvyšující se ceny energií, ochrana prostředí a tím i stále větší nároky na tepelně izolační vlastnosti budov vedlo k navýšení tloušťky izolace. Kotevní systém Guardian nabízí optimální řešení a má následující výhody: jednoduché a ekonomické řešení kotvení různých vrstev izolací - maximální možná svěrná tloušťka tepelné izolace je 965mm (plech) a 945mm (beton) - jeden druh teleskopu pro kotvení izolací do všech druhů podkladů snížení tepelných ztrát díky přerušení tepelných mostů -teleskopické hmoždinky jsou vyrobeny z vysoce jakostního polypropylenu. Zabraňují ztrátě tepla tepelnými mosty a kondenzacím a jsou nášlapné díky teleskopickému efektu nedochází při sešlápnutí k protržení hydroizolace (viz obrázek). rychlá montáž s kotevním automatem a poloautomatem -pouze pro předmontované kotevní prvky do plechu zvýšená produktivita díky předmontovaným kotevním prvkům široký výběr sortimentu kotvících prvků ověřená kvalita technické zázemí odpovídající certifikace EU ETA 08/0285, FM Approval ID: flexibilita servis neustálý vývoj a zdokonalování kotvících prvků info@guardian-frs.cz Strana 4

5 Kotevní materiál Guardian - přehled Upevnění izolací do plechu Upevnění izolací do betonu Upevnění izolací do dřeva BS 4,8 CS 6,1 TS 5,2 BSRF 4,8 LBS 6,0 LBS 6,0 BS 6,1 ACS 6,1 MTS 4,8 PS 4,8 CP-50-8 Upevnění izolací do pórobetonu BSHD 4,8 LBS 8,0 BS 6,8 LBS 6,0 Teleskopické hmoždinky R45 GWT RBS 50 Podložky Instalační nářadí SP-40 různé druhy SP-50()-různé druhy SP-8240-různé druhy SPCE(T,P)--F2E vrtáky bity automaty poloautomaty utahovací tyčky nástavce vrtáku a další viz strana 16 Použití kotevních prvků při sanacích se řeší na základě tahové zkoušky info@guardian-frs.cz Strana 5

6 Teleskopická hmoždinka RBS 50 RBS 50 Dostupné délky Kotvená hydroizolace Použití Výpočtové hodnoty Modifikovaný polypropylen mm Jedno i vícevrstvé bitumenové membrány Vysoce odolná teleskopická hmoždinka pro uchycení bitumenových střešních systémů a pro uchycení tepelné izolace N hroty pro maximální přilnavost speciálně navržená pro jedno a vícevrstvé bitumenové membrány nárazuvzdorný modifikovaný polypropylen výpočtová hodnota až 930N! možná až 40% úspora kotevních prvků oproti teleskopům R45 info@guardian-frs.cz Strana 6

7 Kotvení izolací do plechu kotevní prvky Pro kotvení tepelných izolací a hydroizolací se používají šrouby ve spojení s teleskopickými hmoždinkami R45 nebo s podložkami SP, podle tloušťky tepelné izolace. Kombinační tabulka na straně 7 ukazuje základní použití teleskopických hmoždinek/podložek a šroubů na jednotlivé tloušťky tepelné izolace. Dodáváme i předmontované kotevní prvky pro použití do automatu, poloautomatu i montáž utahovačkou Šroub BS 4,8 Šroub BS 6,1 Šroub PS 4,8 Šroub BSHD 4,8 Šroub BS 6,8 Šroub BSRF 4,8 Zušlechtěná uhlíková ocel Nerezová ocel A2 Minimální hloubka kotvení (mm) Vrtací kapacita (tloušťka plechu) 20 0,7-2x1,25mm 0,63 2x1,25mm 0,7 0,88mm 1 2x1,5mm 0,5 2x1,25mm 0,7 2x1,25mm 30 Kesternich > 30 Kesternych Antikorozní úprava Enduroguard nerez Hlava šroubu Torx-25 Dostupné délky (mm) 50, 60,,, 90, 100, 110, 120, 130, 140, 150, 1, 190, 200, 220, 240, 260, 2, , 60,,, 90, 100, 120, 130, 140, 150, 160, 1, , 50, 60,,, 85, 90, 100, 110, 120, 130, 140, 150, 160, 1, 1, 200, 220, 240, 260, 2, , 60,, 100, 120, 140 Teleskopická hmoždinka R45 Podložky SP, kulaté, oválné Vysoce jakostní polypropylen Pozinkovaný plech Korozní odolnost Dostupné délky a rozměry (mm) 20, 40, 60,, 90, 100, 120, 150, 1, 210, 240, 2, 300, 330, 405, 485, 565, 645, 5 Ø 40, 50,, 8240, viz str Instalační nářadí Instalace Poloautomatický přístroj Automatický přístroj Bit Torx-25 + nástavec M6-1/4-300mm(600mm) Použití do délky teleskopu 1mm Použití do délky teleskopu 150mm info@guardian-frs.cz Strana 7

8 Kotvení izolací do plechu kombinační tabulka Teleskopická hmoždinka R45xL + šroub BS 4,8xL / tloušťka izolace Podložka SP 50 R45x R45x40 60 R45x60 60 R45x 60 R45x90 60 R45x R45x R45x R45x R45x R45x R45x R45x R45x R45x Pro tepelné izolace v rozmezí od 0 do 30mm se používají šrouby pouze ve spojení s podložkami Guardian Dle tloušťky a typu plechu lze dle tabulky použít šrouby PS 4,8, BS 6,1 a BSRF 4,8 v příslušných délkách a šroub BSHD 4,8 do délky 90mm Maximum možné tloušťky izolace je 965mm kombinací teleskopu R45x5mm a šroubu PS(BS) 4,8x300mm info@guardian-frs.cz Strana 8

9 Kotvení izolací do betonu a železobetonu Šroub CS 6,1 Šroub LBS 6,0 Hmoždinka CP50-8 Dostupné délky (mm) 28, 40, 50, 60,,, 90, 100, 120, 140, 160, 1, 200, 220, 240, 260, 2 50, 60,,, 90, 100, 110, 120, 130, 140, 160, 1, 200, 220, , 75, 95, 115, 135, 155, 175, 195, 215, 235, 255, 275, 295, 315, 335, 355 Zušlechtěná uhlíková ocel Ocelový trn povrchová úprava Hmoždinka polyamid 6 Minimální hloubka kotvení (mm) Předvrtání Ømm 5 8 Antikorozní úprava Enduroguard Hlava šroubu Torx-25 Zatloukací trn, od délky 315 Torx-30 Teleskopická hmoždinka R45 Podložky SP Vysoce jakostní polypropylen Pozinkovaný plech Dostupné délky a rozměry (mm) 20, 40, 60,, 90, 100, 120, 150, 1, 210, 240, 2, 300, 330, 405, 485, 565, 645, 5 Ø 40, 50,, 8240, viz str Instalační nářadí Předvrtání otvoru Instalace Vrtáky SDS Plus nebo kónické ZVK do nástavce ZAK-500(750) Bit Torx-25 + nástavec M6-1/4-300mm(600mm) info@guardian-frs.cz Strana 9

10 Kotvení izolací do betonu kombinační tabulka Teleskopická hmoždinka R45xL + šroub CS 6,1xL / tloušťka izolace Podložka SP 50 R45x R45x40 60 R45x60 60 R45x 60 R45x90 60 R45x R45x R45x R45x R45x R45x R45x R45x R45x R45x Tabulka obsahuje základní kombinace teleskopů a šroubů, které se můžou měnit v závislosti na kvalitě podkladu (výsledku tahových zkoušek) a tloušťce starších izolačních vrstev při sanacích Pomocí teleskopů délek 485, 565, 645 a 5 a šroubu CS 6,1 je možné kotvit izolace až do svěrné tloušťky 945mm info@guardian-frs.cz Strana 10

11 Kotvení spádové izolace do betonu systém ASTL Šroub ACS 6,1 + matka Minimální hloubka kotvení (mm) Antikorozní úprava Hlava šroubu Zušlechtěná uhlíková ocel 30 Enduroguard Torx-25 Dostupné délky (mm), 100, 150, 1 Kotevní prvek ASTL se dodává v předmontovaném stavu s teleskopem R45 v následujících délkách: Tloušťka izolace (mm) Kombinace -90 R45x60mm + ACS 6,1xmm R45xmm + ACS 6,1x100mm R45x120mm + ACS 6,1x100mm R45x150mm + ACS 6,1x150mm R45x210mm + ACS 6,1x1mm R45x330mm +ACS 6,1x1mm Instalační nářadí Předvrtání otvoru Instalace Vrtáky SDS Plus nebo kónické ZVK do nástavce ZAK-500(750) Bit Torx-25 + nástavec M6-1/4-300mm(600mm) info@guardian-frs.cz Strana 11

12 Kotvení izolací do pórobetonu a podkladů horší kvality Šroub LBS 8 Šroub LBS 6 Minimální hloubka kotvení (mm) Minimální objemová hmotnost podkladu Zušlechtěná uhlíková ocel kg/m kg/m 3 Antikorozní úprava Hlava Dostupné délky (mm) 65, 85, 105, 125 Enduroguard Torx-25 50, 60,,, 90, 100, 110, 120, 130, 140, 160, 1, 200, 220, 240 Teleskopická hmoždinka R45 Podložky SP Vysoce jakostní polypropylen Pozinkovaný plech Dostupné délky a rozměry (mm) 20, 40, 60,, 90, 100, 120, 150, 1, 210, 240, 2, 300, 330, 405, 485, 565, 645, 5 Ø 40, 50,, 8240, viz str Instalační nářadí Předvrtání otvoru Instalace Vrtáky SDS Plus nebo kónické ZVK do nástavce ZAK-500(750) Bit Torx-25 + nástavec M6-1/4-300mm(600mm) info@guardian-frs.cz Strana 12

13 Kotvení izolací do dřevěných podkladů Šroub TS 5,2 Šroub LBS 6,0 Šroub MTS 4,8 Minimální hloubka kotvení (mm) Antikorozní úprava Zušlechtěná uhlíková ocel 20 Dle tloušťky dřeva Enduroguard Hlava Torx - 25 Plochá PH2 Dostupné délky (mm) 20, 25, 35, 45, 55, 65, 75, 95, , 60,,, 90, 100, 110, 120, 130, 140, 160, 1, 200, 220, , 35 upevnění tenkostěnných plechů do dřeva Teleskopická hmoždinka R45 Podložky SP, kulaté, oválné Vysoce jakostní polypropylen Pozinkovaný plech Dostupné délky a rozměry (mm) 20, 40, 60,, 90, 100, 120, 150, 1, 210, 240, 2, 300, 330, 405, 485, 565, 645, 5 Ø 40, 50,, 8240, viz str Instalační nářadí Instalace Bit Torx-25 + nástavec M6-1/4-300mm(600mm) info@guardian-frs.cz Strana 13

14 Podložky Podložka SP-40-F1E Podložka SP-40-LBS Podložka SP-40-D1E Ø 40mm Rozměry (vnější Ø, vnitřní Ø, tloušťka) (mm) Použití se šrouby 40/6/1 40/7,5/1,25 40/6/1 LBS 6,0; CS 6,1; PS 4,8, BS 4,8; BS 6,1; BSRF 4,8; BSHD 4,8; TS 5,2 Ocel, galvanizovaná úpravou Sendzimir Pouze LBS 8,0 LBS 6,0; CS 6,1; PS 4,8, BS 4,8; BS 6,1; BSRF 4,8; BSHD 4,8; TS 5,2 Podložka SP-50-F3(F4) Podložka SP-50-S1(S3) Podložka SP-50-D1(D3) Ø 50mm Rozměry (vnější Ø, vnitřní Ø, tloušťka) (mm) Použití se šrouby 50/5(7)/1 50/5(6,2)/1 50/5(7)/1 F3: PS 4,8, BS 4,8; BS 6,1; BSRF 4,8; BSHD 4,8; F4: TS 5,2; LBS 6,0; CS 6,1 Ocel, galvanizovaná úpravou Sendzimir S1: PS 4,8, BS 4,8; BS 6,1; BSRF 4,8; BSHD 4,8; S3: TS 5,2; LBS 6,0; CS 6,1 D1: PS 4,8, BS 4,8; BS 6,1; BSRF 4,8; BSHD 4,8; D3: TS 5,2; LBS 6,0; CS 6,1 Podložka SP--D1(2,3,4) Podložka SP--F2(F4) Podložka SP--S3(S4) Ø mm Rozměry (vnější Ø, vnitřní Ø, tloušťka) (mm) D1, D2 : /4,85(7)/0,5 D3, D4 : /4,85(7)/0,7 50/7,2(6)/0,7 50/5(7)/1 Ocel, galvanizovaná úpravou Sendzimir Použití se šrouby D1,D3: PS 4,8, BS 4,8; BS 6,1; BSRF 4,8; BSHD 4,8; D2,D4: TS 5,2; LBS 6,0; CS 6,1 PS 4,8, BS 4,8; BS 6,1; BSRF 4,8; BSHD 4,8; TS 5,2; LBS 6,0; CS 6,1 S3: PS 4,8, BS 4,8; BS 6,1; BSRF 4,8; BSHD 4,8; S4: TS 5,2; LBS 6,0; CS 6,1 info@guardian-frs.cz Strana 14

15 Podložky Podložka SP-8240-D1(D3) Podložka SP-8240-F1 Podložka SP-40-S1(S3) 82x40mm Rozměry (vnější Ø, vnitřní Ø, tloušťka) (mm) 82x40/4,85(7)/1 82x40/7/1 82x40/5(6,2)/1 Ocel, galvanizovaná úpravou Sendzimir 15 Kesternychcyklů Použití se šrouby D1: PS 4,8, BS 4,8; BS 6,1; TS 5,2; BSRF 4,8; BSHD 4,8; D3: LBS 6,0; CS 6,1 LBS 8 LBS 8,0 S1: PS 4,8; BS 4,8; BS 6,1; BSRF 4,8; BSHD 4,8; S3: TS 5,2; LBS 6,0; CS 6,1 Podložky GuardianWeld TM Podložka SPCP--F2(F4) Podložka SPCT--F2(F4) Podložka SPCE--F2(F4) Ø mm Rozměry (vnější Ø, vnitřní Ø, tloušťka) (mm) Použití /6,5(16)/0,7 /6,5(16)/0,7 /6,5(16)/0,7 Ocel, galvanizovaná úpravou Sendzimir Pro kotvení v ploše přístrojem Guardianweld, samostatně se šrouby (Ø otvoru 6,8mm) nebo pro větší svěrné tloušťky izolací společně s teleskopem GWT(Ø otvoru 16mm) PVC TPO EPDM Teleskopická hmoždinka GWT Polypropylen nebo polyamid Dostupné délky (mm) 20, 40, 60,, 90, 100, 120, 150, 1, 210, 240, 2, 300, 330 Použití se šrouby LBS 6,0; CS 6,1; PS 4,8, BS 4,8; BS 6,1; BSRF 4,8; BSHD 4,8; TS 5,2 info@guardian-frs.cz Strana 15

16 GuardianWeld TM Jednoduchý, rychlý, účinný a schválený systém pro přichycení jednovrstvých hydroizolačních fólií PVC, TPO a EPDM. Výhody plošného kotvení Variabilita umístění kotevních prvků Nezávislost na šíři folie Není nutné separátní kotvení hydroizolace Nedochází k mechanickému narušení hydroizolace Užší spoje Pokládání izolace probíhá nezávisle na jejím kotvení Méně kotevních prvků Hlavní součást systému isoweld je indukční nástroj GuardianWeld TM GuardianWeld 3000 je vybaven následujícími funkcemi: Zatímco se plošná metoda přichycení jednovrstvé membrány již ve střešních systémech používá, metody se od sebe liší. Kotvící systém GuardianWeld TM používá technologii indukce která umožňuje kotvení bez mechanického poškození membrány. Bezpečného přichycení se dosahuje pomocí natavení membrány na určenou podložku Guardian Tlačítko start k aktivaci indukčního procesu 2. Výškově nastavitelné držadlo pro snadnou práci 3. Jednoduchý, snadně ovladatelný displej včetně počítadla použitých kotevních prvků 4. Kolečka pro snadnou ovladatelnost 5. Stabilizační opěrný bod s vestavěným teploměrem, který zajišťuje správné nastavení indukčních hodnot vzhledem k okolním podmínkám 6. Speciálně vyvinutý induktor s funkcí hledání a kontroly. Funkce zajišťují, aby byl induktor před použitím přesně nad kotevním bodem 7. Vestavěný převaděč pro různé vstupní napětí 8. Ruční induktor pro použití ve stoje, na svislé ploše a na užších místech, např. okolo světlíků info@guardian-frs.cz Strana 16

17 Nářadí a příslušenství Vrtáky SDS Plus Rozměr (mm) průměr x délka/hloubka vrtaného otvoru 5x 110/50 5x 160/100 5x 210/150 5x 260/200 5x 310/240 5x 360/300 5x 400/340 5x 460/400 Vrtáky ZVK Rozměr (mm) průměr x hloubka vrtaného otvoru x délka 5x55x115 5x100x160 5x35x100 STOP 5x55x120 STOP 8x65x130 STOP 8xx145 STOP 8xx140 Nástavce vrtáků ZVK Rozměry (mm) ZAK ZAK ZAK Vyrážecí klín - náhradní Šroubovací koncovky T25-32-M6 RING Ph2-32-M6 RING Nástavce šroubováku Rozměry (mm) M6x1/4 300 M6x1/4 600 magnetický MV Ostatní Rozměry (mm) Poloautomat Automat Proražeč folie 860, hloubka otvoru 110 Taška poloautomatu info@guardian-frs.cz Strana 17

18 Kontakty Provozovna Guardian FRS a.s. Areál TIBA Vorlech Spojených národů Dvůr Králové Mbl info@guardian-frs.cz Sídlo firmy Guardian FRS a.s. Vyšehradská 1349/ Praha info@guardian-frs.cz Strana 18
