1 Frodl GROUP Katalog ISO TAK Certifikát EU ETA 06/0170 Kotvení izolací plochých střech

2 Systém ISO TAK Systém ISO-TAK se skládá ze dvou částí: - plastový teleskop nebo aluzinková podložka: - teleskop zajišťuje přerušení tepelného mostu - teleskop zabraňuje kondenzaci - umožňuje kotvení tepelných izolací až do tloušťky 580mm - teleskop umožňuje nášlapnost - šroub - minimální korozní odolnost 15 Kesternichcyklů dle DIN 50018, 2 OL úpravou Enduroguard Na obrázku: informativní porovnání konkurenčních šroubů (vlevo) se šrouby SFSintec - ISO-TAK (vpravo). Konkurenční šrouby jsou již po 4 Kesternichcyklech zrezlé. Firma FRODL GROUP s. r. o. zajišťuje pro své klienty kompletní servis v podobě provedení tahové zkoušky a výběru vhodného kotvícího prvku na každém objektu včetně vyhotovení protokolu o provedení zkoušky. Tahové zkoušky jsou prováděny v souladu s evropskou normou EU ETA 006. Systém kotvení ISO-TAK je držitelem certifikátu EU ETA 06/0170 platným do

3 Testy tepelné vodivosti Základem testu je plechová konstrukce střechy, tepelná izolace a modifikovaný pás. V jedné části je pás kotven teleskopickými hmoždinkami ve spojení se šroubem, v části druhé pak v provedení ocelová podložka a šroub. Ukotvený modifikovaný pás Zakryté hlavy šroubů vrstvou modifikovaného pásu Test 1 Celá konstrukce byla umístěna do testovací místnosti a strana s modifikovaným pásem byla zahřívána teplotou 60 C po dobu 4 hodin. Poté byl vytvořen termografický snímek na spodní, plechové straně. Na snímku je jasně vidět, jak teplo prostoupilo přes šrouby s podložkami a začalo se šířit po celé střeše. Ve spodní části testované plochy s teleskopy je prostup tepla neměřitelný.

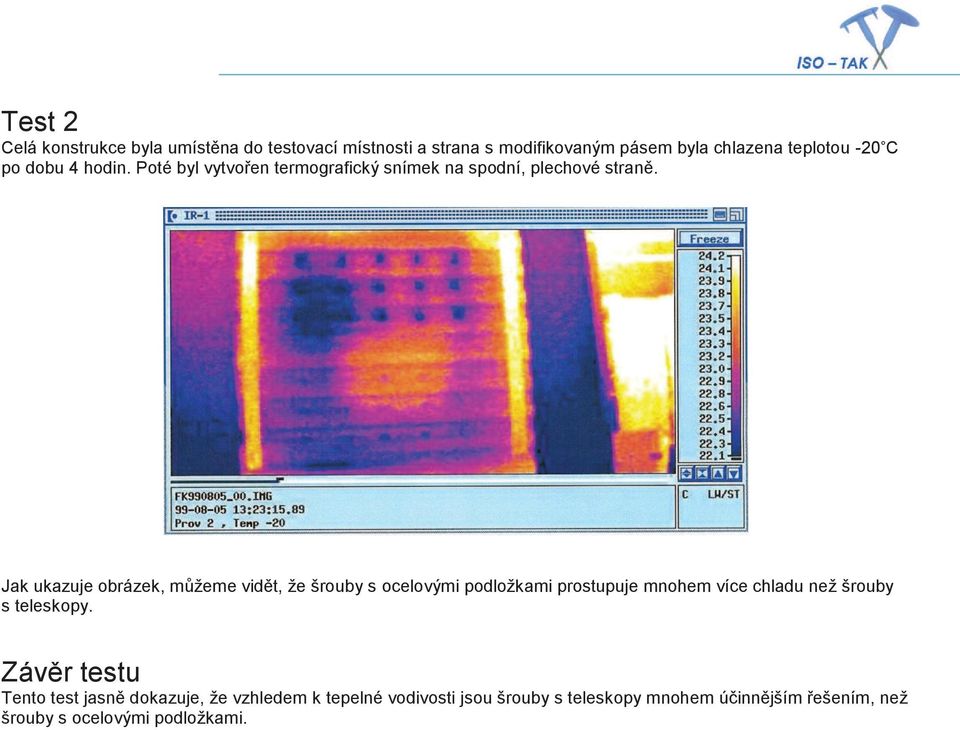

4 Test 2 Celá konstrukce byla umístěna do testovací místnosti a strana s modifikovaným pásem byla chlazena teplotou -20 C po dobu 4 hodin. Poté byl vytvořen termografický snímek na spodní, plechové straně. Jak ukazuje obrázek, můžeme vidět, že šrouby s ocelovými podložkami prostupuje mnohem více chladu než šrouby s teleskopy. Závěr testu Tento test jasně dokazuje, že vzhledem k tepelné vodivosti jsou šrouby s teleskopy mnohem účinnějším řešením, než šrouby s ocelovými podložkami.

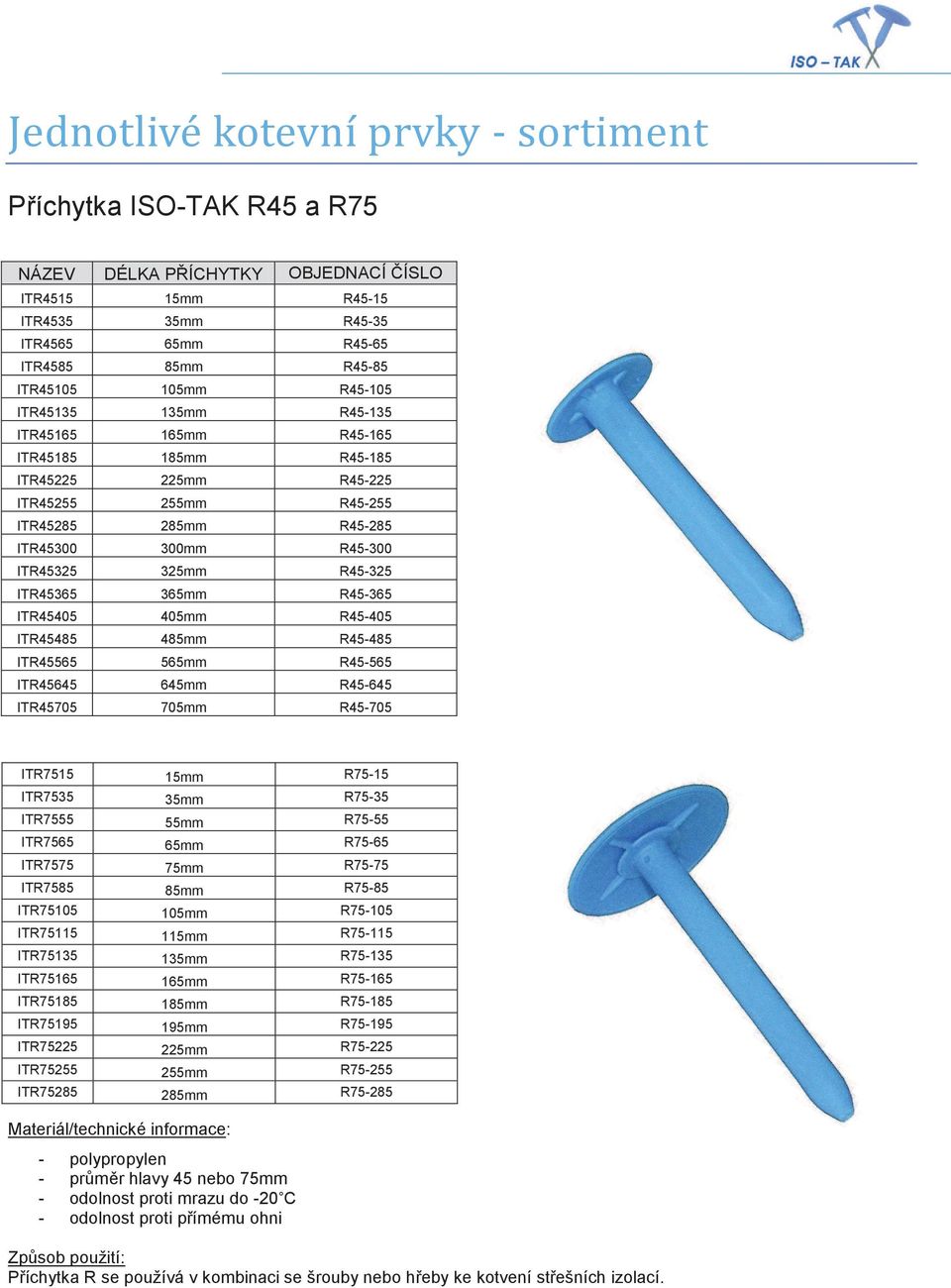

5 Jednotlivé kotevní prvky - sortiment Příchytka ISO-TAK R45 a R75 NÁZEV DÉLKA PŘÍCHYTKY OBJEDNACÍ ČÍSLO ITR mm R45-15 ITR mm R45-35 ITR mm R45-65 ITR mm R45-85 ITR mm R ITR mm R ITR mm R ITR mm R ITR mm R ITR mm R ITR mm R ITR mm R ITR mm R ITR mm R ITR mm R ITR mm R ITR mm R ITR mm R ITR mm R ITR mm R75-15 ITR mm R75-35 ITR mm R75-55 ITR mm R75-65 ITR mm R75-75 ITR mm R75-85 ITR mm R ITR mm R ITR mm R ITR mm R ITR mm R ITR mm R ITR mm R ITR mm R ITR mm R polypropylen - průměr hlavy 45 nebo 75mm - odolnost proti mrazu do -20 C - odolnost proti přímému ohni Příchytka R se používá v kombinaci se šrouby nebo hřeby ke kotvení střešních izolací.

6 Příchytka ISO TAK RP45 a RP75 NÁZEV DÉLKA PŘÍCHYTKY OBJEDNACÍ ČÍSLO ITRP mm RP45-30 ITRP mm RP45-60 ITRP mm RP45-90 ITRP mm RP ITRP mm RP ITRP mm RP ITRP mm RP ITRP mm RP75-30 ITRP mm RP75-60 ITRP mm RP75-90 ITRP mm RP ITRP mm RP polypropylen - průměr hlavy 45 nebo 75mm - odolnost proti mrazu do -20 C - odolnost proti přímému ohni Příchytka RP se používá v kombinaci se šrouby ke kotvení PVC fólií a modifikovaných pásů přes tepelné izolace do plechových a dřevěných střešních plášťů. Další informace: V případě zájmu je možné dodávat předmontované hmoždinky se šrouby. Teleskopický pohyb kotvení zaručuje, že hlava hmoždinky nepoškodí izolační pás. Systém umožňuje vysoké konstrukční zatížení na instalované izolační pásy. Ke kotvení je možno použít poloautomatický nebo automatický přístroj.

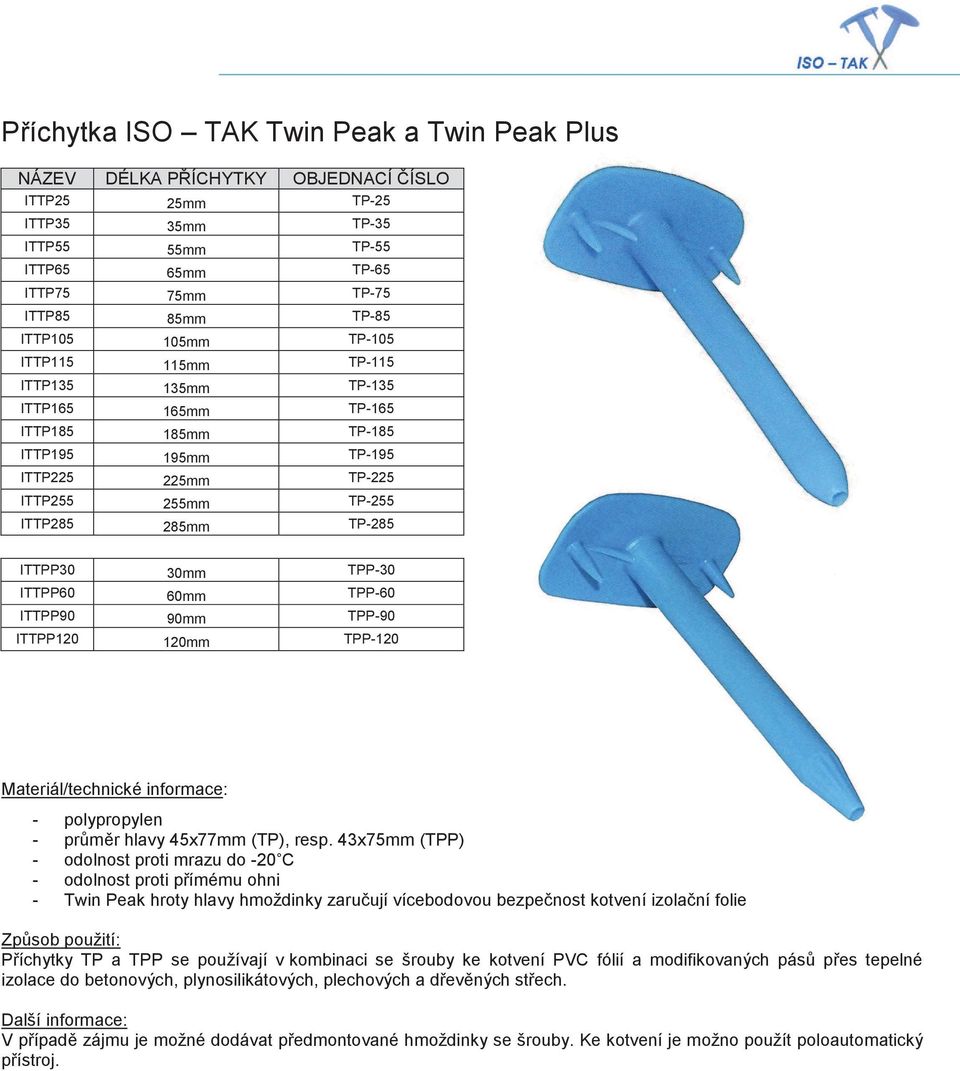

7 Příchytka ISO TAK Twin Peak a Twin Peak Plus NÁZEV DÉLKA PŘÍCHYTKY OBJEDNACÍ ČÍSLO ITTP25 25mm TP-25 ITTP35 35mm TP-35 ITTP55 55mm TP-55 ITTP65 65mm TP-65 ITTP75 75mm TP-75 ITTP85 85mm TP-85 ITTP mm TP-105 ITTP mm TP-115 ITTP mm TP-135 ITTP mm TP-165 ITTP mm TP-185 ITTP mm TP-195 ITTP mm TP-225 ITTP mm TP-255 ITTP mm TP-285 ITTPP30 30mm TPP-30 ITTPP60 60mm TPP-60 ITTPP90 90mm TPP-90 ITTPP mm TPP polypropylen - průměr hlavy 45x77mm (TP), resp. 43x75mm (TPP) - odolnost proti mrazu do -20 C - odolnost proti přímému ohni - Twin Peak hroty hlavy hmoždinky zaručují vícebodovou bezpečnost kotvení izolační folie Příchytky TP a TPP se používají v kombinaci se šrouby ke kotvení PVC fólií a modifikovaných pásů přes tepelné izolace do betonových, plynosilikátových, plechových a dřevěných střech. Další informace: V případě zájmu je možné dodávat předmontované hmoždinky se šrouby. Ke kotvení je možno použít poloautomatický přístroj.

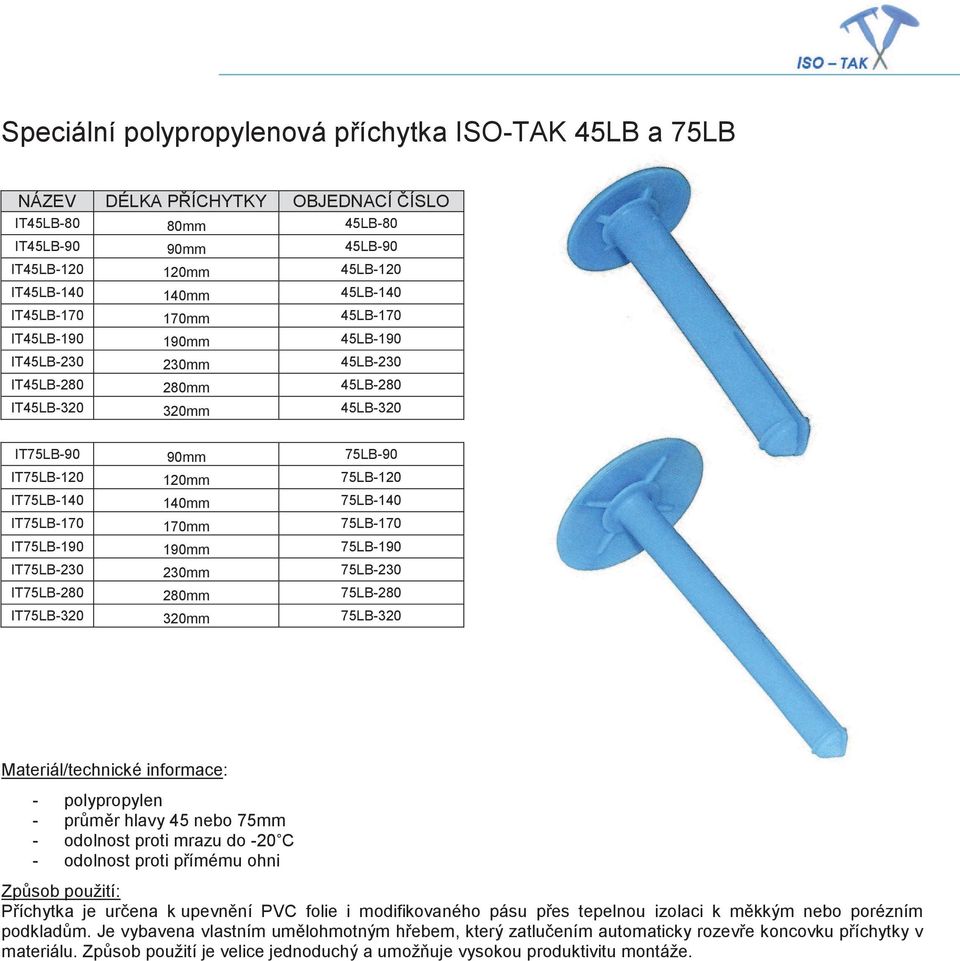

8 Speciální polypropylenová příchytka ISO-TAK 45LB a 75LB NÁZEV DÉLKA PŘÍCHYTKY OBJEDNACÍ ČÍSLO IT45LB-80 80mm 45LB-80 IT45LB-90 90mm 45LB-90 IT45LB mm 45LB-120 IT45LB mm 45LB-140 IT45LB mm 45LB-170 IT45LB mm 45LB-190 IT45LB mm 45LB-230 IT45LB mm 45LB-280 IT45LB mm 45LB-320 IT75LB-90 90mm 75LB-90 IT75LB mm 75LB-120 IT75LB mm 75LB-140 IT75LB mm 75LB-170 IT75LB mm 75LB-190 IT75LB mm 75LB-230 IT75LB mm 75LB-280 IT75LB mm 75LB polypropylen - průměr hlavy 45 nebo 75mm - odolnost proti mrazu do -20 C - odolnost proti přímému ohni Příchytka je určena k upevnění PVC folie i modifikovaného pásu přes tepelnou izolaci k měkkým nebo porézním podkladům. Je vybavena vlastním umělohmotným hřebem, který zatlučením automaticky rozevře koncovku příchytky v materiálu. Způsob použití je velice jednoduchý a umožňuje vysokou produktivitu montáže.

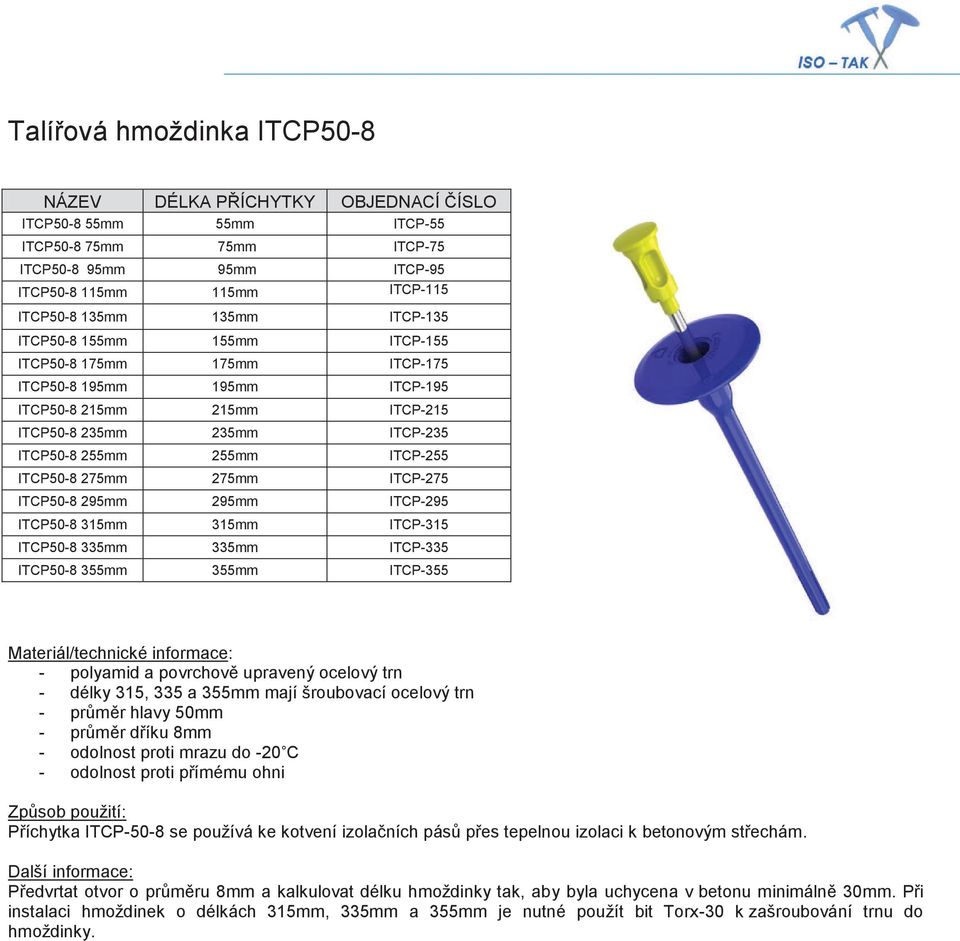

9 Talířová hmoždinka ITCP50-8 NÁZEV DÉLKA PŘÍCHYTKY OBJEDNACÍ ČÍSLO ITCP mm 55mm ITCP-55 ITCP mm 75mm ITCP-75 ITCP mm 95mm ITCP-95 ITCP mm 115mm ITCP-115 ITCP mm 135mm ITCP-135 ITCP mm 155mm ITCP-155 ITCP mm 175mm ITCP-175 ITCP mm 195mm ITCP-195 ITCP mm 215mm ITCP-215 ITCP mm 235mm ITCP-235 ITCP mm 255mm ITCP-255 ITCP mm 275mm ITCP-275 ITCP mm 295mm ITCP-295 ITCP mm 315mm ITCP-315 ITCP mm 335mm ITCP-335 ITCP mm 355mm ITCP polyamid a povrchově upravený ocelový trn - délky 315, 335 a 355mm mají šroubovací ocelový trn - průměr hlavy 50mm - průměr dříku 8mm - odolnost proti mrazu do -20 C - odolnost proti přímému ohni Příchytka ITCP-50-8 se používá ke kotvení izolačních pásů přes tepelnou izolaci k betonovým střechám. Další informace: Předvrtat otvor o průměru 8mm a kalkulovat délku hmoždinky tak, aby byla uchycena v betonu minimálně 30mm. Při instalaci hmoždinek o délkách 315mm, 335mm a 355mm je nutné použít bit Torx-30 k zašroubování trnu do hmoždinky.

10 Standardní střešní šroub ITPS 4,8 NÁZEV DÉLKA OBJEDNACÍ ČÍSLO ITPS ,8 x 40 ITPS-4840 ITPS ,8 x 50 ITPS-4850 ITPS ,8 x 60 ITPS-4860 ITPS ,8 x 70 ITPS-4870 ITPS ,8 x 80 ITPS-4880 ITPS ,8 x 90 ITPS-4890 ITPS ,8 x100 ITPS ITPS ,8 x 110 ITPS ITPS ,8 x 120 ITPS ITPS ,8 x 130 ITPS ITPS ,8 x 140 ITPS ITPS ,8 x 150 ITPS ITPS ,8 x 160 ITPS ITPS ,8 x 170 ITPS ITPS ,8 x 180 ITPS ITPS ,8 x 200 ITPS ITPS ,8 x 220 ITPS ITPS ,8 x 240 ITPS ITPS ,8 x 260 ITPS ITPS ,8 x 280 ITPS ITPS ,8 x 300 ITPS minimální korozní odolnost 15 Kesternichcyklů - závitotvorný šroub - koncovka hlavy Torx 25 - tvrzený hrot Ocelový plech do síly 0,88mm, dřevo. Vhodný ve spojení s příchytkami ISO-TAK R, RP, TP, TPP a plechovými podložkami

11 Samovrtný šroub ITBS 4,8 NÁZEV DÉLKA OBJEDNACÍ ČÍSLO ITBS ,8 x 50 ITBS-4850 ITBS ,8 x 60 ITBS-4860 ITBS ,8 x 70 ITBS-4870 ITBS ,8 x 80 ITBS-4880 ITBS ,8 x 90 ITBS-4890 ITBS ,8 x 100 ITBS ITBS ,8 x 110 ITBS ITBS ,8 x 120 ITBS ITBS ,8 x 130 ITBS ITBS ,8 x 140 ITBS ITBS ,8 x 150 ITBS ITBS ,8 x 170 ITBS ITBS ,8 x 190 ITBS ITBS ,8 x 200 ITBS ITBS ,8 x 220 ITBS ITBS ,8 x 240 ITBS ITBS ,8 x 260 ITBS ITBS ,8 x 300 ITBS ITBS ,8 x 320 ITBS ITBS ,8 x 360 ITBS korozní odolnost 15 Kesternichcyklů - samovrtný šroub - koncovka hlavy Torx 25 Ocelový plech od 0,63 do 2 x 1,25mm. Vhodný ve spojení s příchytkami ISO-TAK R, RP, TP, TPP a plechovými podložkami Samovrtný šroub ITBS 6,1 NÁZEV DÉLKA OBJEDNACÍ ČÍSLO ITBS ,1 x 60 ITBS-6160 ITBS ,1 x 80 ITBS-6180 ITBS ,1 x 100 ITBS ITBS ,1 x 120 ITBS korozní odolnost 15 Kesternichcyklů - samovrtný šroub - koncovka hlavy Torx 25 Ocelový plech od 0,55 do 2 x 1,25mm. Vhodný ve spojení s příchytkami ISO-TAK R, RP, TP, TPP a plechovými podložkami

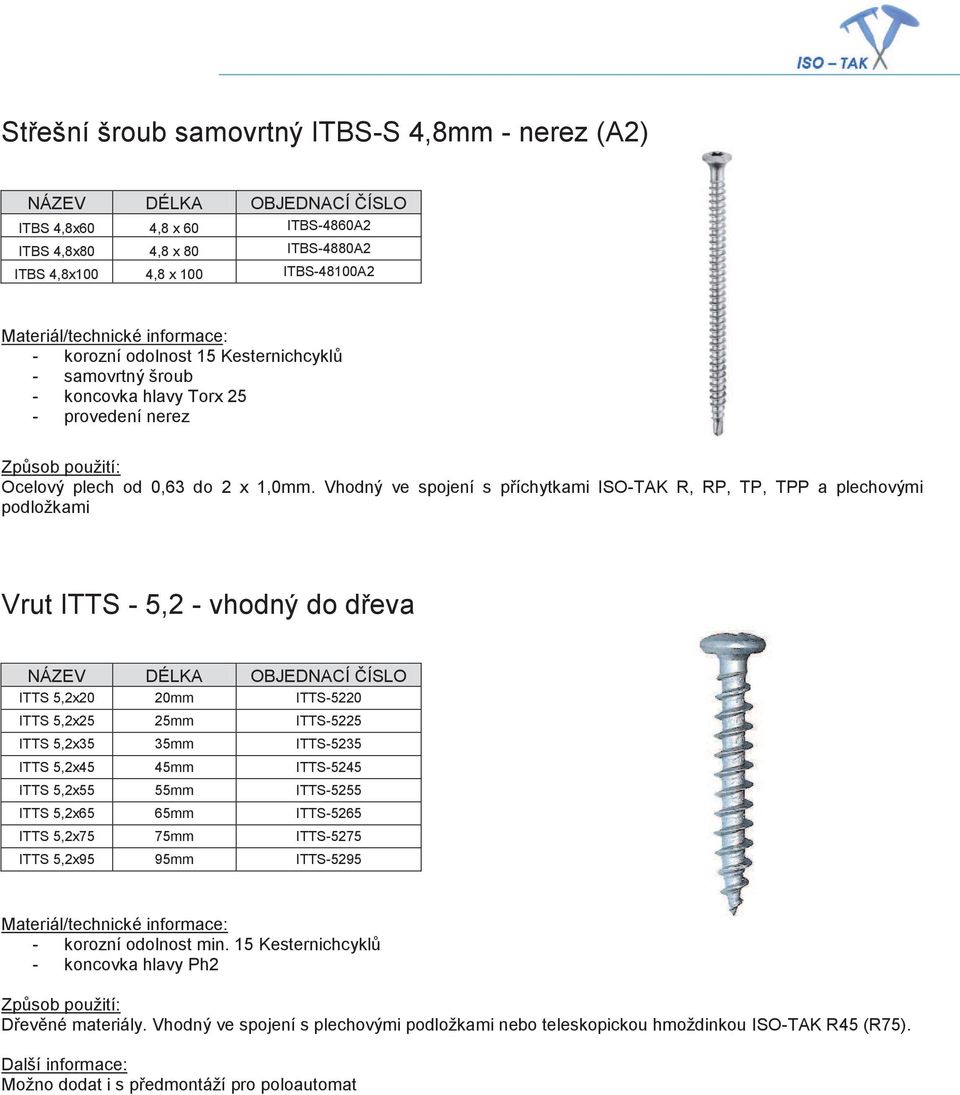

12 Střešní šroub samovrtný ITBS-S 4,8mm - nerez (A2) NÁZEV DÉLKA OBJEDNACÍ ČÍSLO ITBS 4,8x60 4,8 x 60 ITBS-4860A2 ITBS 4,8x80 4,8 x 80 ITBS-4880A2 ITBS 4,8x100 4,8 x 100 ITBS-48100A2 - korozní odolnost 15 Kesternichcyklů - samovrtný šroub - koncovka hlavy Torx 25 - provedení nerez Ocelový plech od 0,63 do 2 x 1,0mm. Vhodný ve spojení s příchytkami ISO-TAK R, RP, TP, TPP a plechovými podložkami Vrut ITTS - 5,2 - vhodný do dřeva NÁZEV DÉLKA OBJEDNACÍ ČÍSLO ITTS 5,2x20 20mm ITTS-5220 ITTS 5,2x25 25mm ITTS-5225 ITTS 5,2x35 35mm ITTS-5235 ITTS 5,2x45 45mm ITTS-5245 ITTS 5,2x55 55mm ITTS-5255 ITTS 5,2x65 65mm ITTS-5265 ITTS 5,2x75 75mm ITTS-5275 ITTS 5,2x95 95mm ITTS korozní odolnost min. 15 Kesternichcyklů - koncovka hlavy Ph2 Dřevěné materiály. Vhodný ve spojení s plechovými podložkami nebo teleskopickou hmoždinkou ISO-TAK R45 (R75). Další informace: Možno dodat i s předmontáží pro poloautomat

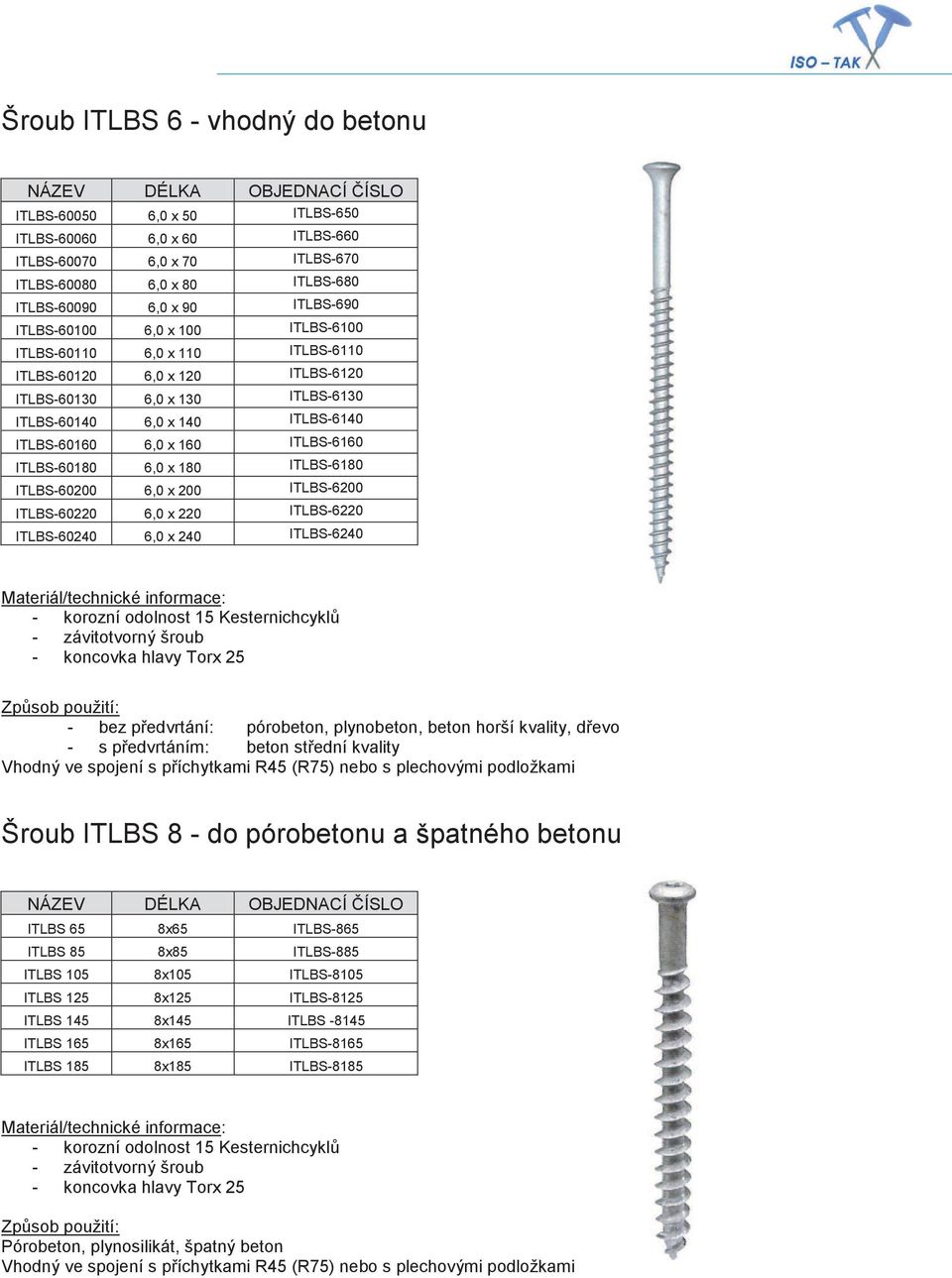

13 Šroub ITLBS 6 - vhodný do betonu NÁZEV DÉLKA OBJEDNACÍ ČÍSLO ITLBS ,0 x 50 ITLBS-650 ITLBS ,0 x 60 ITLBS-660 ITLBS ,0 x 70 ITLBS-670 ITLBS ,0 x 80 ITLBS-680 ITLBS ,0 x 90 ITLBS-690 ITLBS ,0 x 100 ITLBS-6100 ITLBS ,0 x 110 ITLBS-6110 ITLBS ,0 x 120 ITLBS-6120 ITLBS ,0 x 130 ITLBS-6130 ITLBS ,0 x 140 ITLBS-6140 ITLBS ,0 x 160 ITLBS-6160 ITLBS ,0 x 180 ITLBS-6180 ITLBS ,0 x 200 ITLBS-6200 ITLBS ,0 x 220 ITLBS-6220 ITLBS ,0 x 240 ITLBS korozní odolnost 15 Kesternichcyklů - závitotvorný šroub - koncovka hlavy Torx 25 - bez předvrtání: pórobeton, plynobeton, beton horší kvality, dřevo - s předvrtáním: beton střední kvality Vhodný ve spojení s příchytkami R45 (R75) nebo s plechovými podložkami Šroub ITLBS 8 - do pórobetonu a špatného betonu NÁZEV DÉLKA OBJEDNACÍ ČÍSLO ITLBS 65 8x65 ITLBS-865 ITLBS 85 8x85 ITLBS-885 ITLBS 105 8x105 ITLBS-8105 ITLBS 125 8x125 ITLBS-8125 ITLBS 145 8x145 ITLBS ITLBS 165 8x165 ITLBS-8165 ITLBS 185 8x185 ITLBS korozní odolnost 15 Kesternichcyklů - závitotvorný šroub - koncovka hlavy Torx 25 Pórobeton, plynosilikát, špatný beton Vhodný ve spojení s příchytkami R45 (R75) nebo s plechovými podložkami

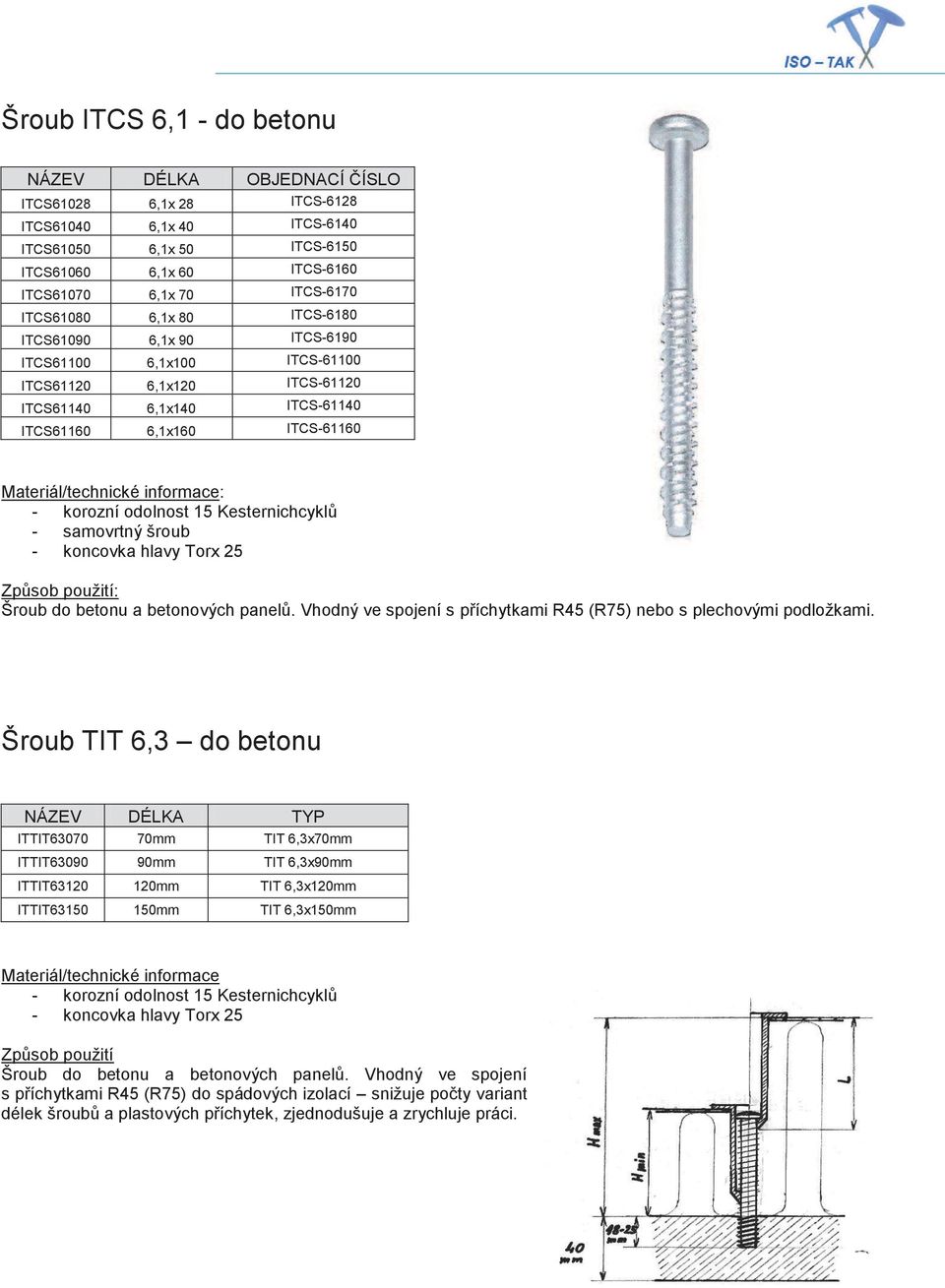

14 Šroub ITCS 6,1 - do betonu NÁZEV DÉLKA OBJEDNACÍ ČÍSLO ITCS ,1x 28 ITCS-6128 ITCS ,1x 40 ITCS-6140 ITCS ,1x 50 ITCS-6150 ITCS ,1x 60 ITCS-6160 ITCS ,1x 70 ITCS-6170 ITCS ,1x 80 ITCS-6180 ITCS ,1x 90 ITCS-6190 ITCS ,1x100 ITCS ITCS ,1x120 ITCS ITCS ,1x140 ITCS ITCS ,1x160 ITCS korozní odolnost 15 Kesternichcyklů - samovrtný šroub - koncovka hlavy Torx 25 Šroub do betonu a betonových panelů. Vhodný ve spojení s příchytkami R45 (R75) nebo s plechovými podložkami. Šroub TIT 6,3 do betonu NÁZEV DÉLKA TYP ITTIT mm TIT 6,3x70mm ITTIT mm TIT 6,3x90mm ITTIT mm TIT 6,3x120mm ITTIT mm TIT 6,3x150mm Materiál/technické informace - korozní odolnost 15 Kesternichcyklů - koncovka hlavy Torx 25 Způsob použití Šroub do betonu a betonových panelů. Vhodný ve spojení s příchytkami R45 (R75) do spádových izolací snižuje počty variant délek šroubů a plastových příchytek, zjednodušuje a zrychluje práci.

15 Šroub ITCF 6,3 - do betonu NÁZEV DÉLKA OBJEDNACÍ ČÍSLO ITCF ,3 x 32 ITCF-6332 ITCF ,3 x 43 ITCF-6343 ITCF ,3 x 57 ITCF-6357 ITCF ,3 x 70 ITCF-6370 ITCF ,3 x 81 ITCF-6381 ITCF ,3 x 94 ITCF-6394 ITCF ,3 x 102 ITCF ITCF ,3 x 127 ITCF ITCF ,3 x 152 ITCF ITCF ,3 x 178 ITCF ITCF ,3 x 203 ITCF korozní odolnost 30 Kesternichcyklů, prodloužená životnost - závitotvorný šroub - koncovka hlavy AF8mm - průměr šroubu 6,3mm - Testováno dle DIN S2, OL. Beton, betonové panely s předvrtáním otvoru o průměru 5mm, minimální hloubka 25mm Vhodný ve spojení s kovovými podložkami ISO-TAK anebo kotvení trapézových plechů k betonu.

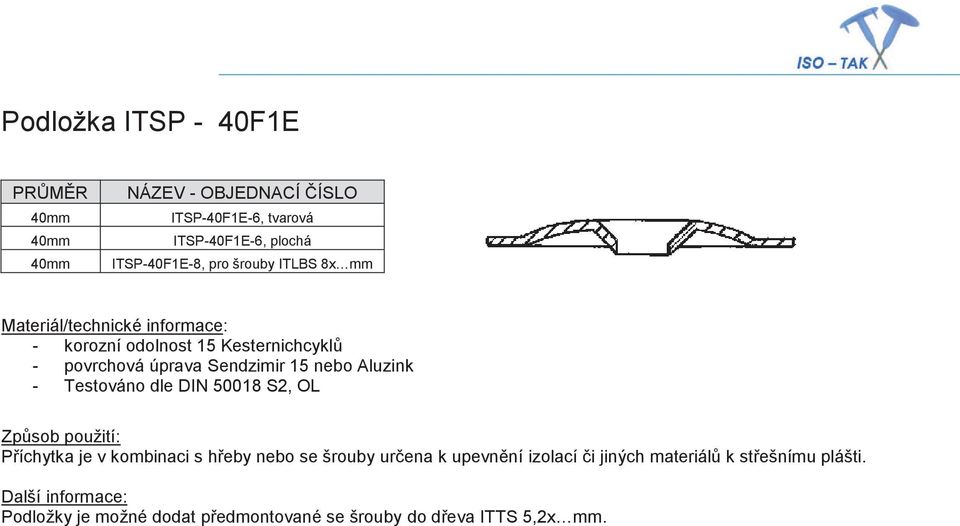

16 Podložka ITSP - 40F1E PRŮMĚR 40mm 40mm 40mm NÁZEV - OBJEDNACÍ ČÍSLO ITSP-40F1E-6, tvarová ITSP-40F1E-6, plochá ITSP-40F1E-8, pro šrouby ITLBS 8x mm - korozní odolnost 15 Kesternichcyklů - povrchová úprava Sendzimir 15 nebo Aluzink - Testováno dle DIN S2, OL Příchytka je v kombinaci s hřeby nebo se šrouby určena k upevnění izolací či jiných materiálů k střešnímu plášti. Další informace: Podložky je možné dodat předmontované se šrouby do dřeva ITTS 5,2x mm.

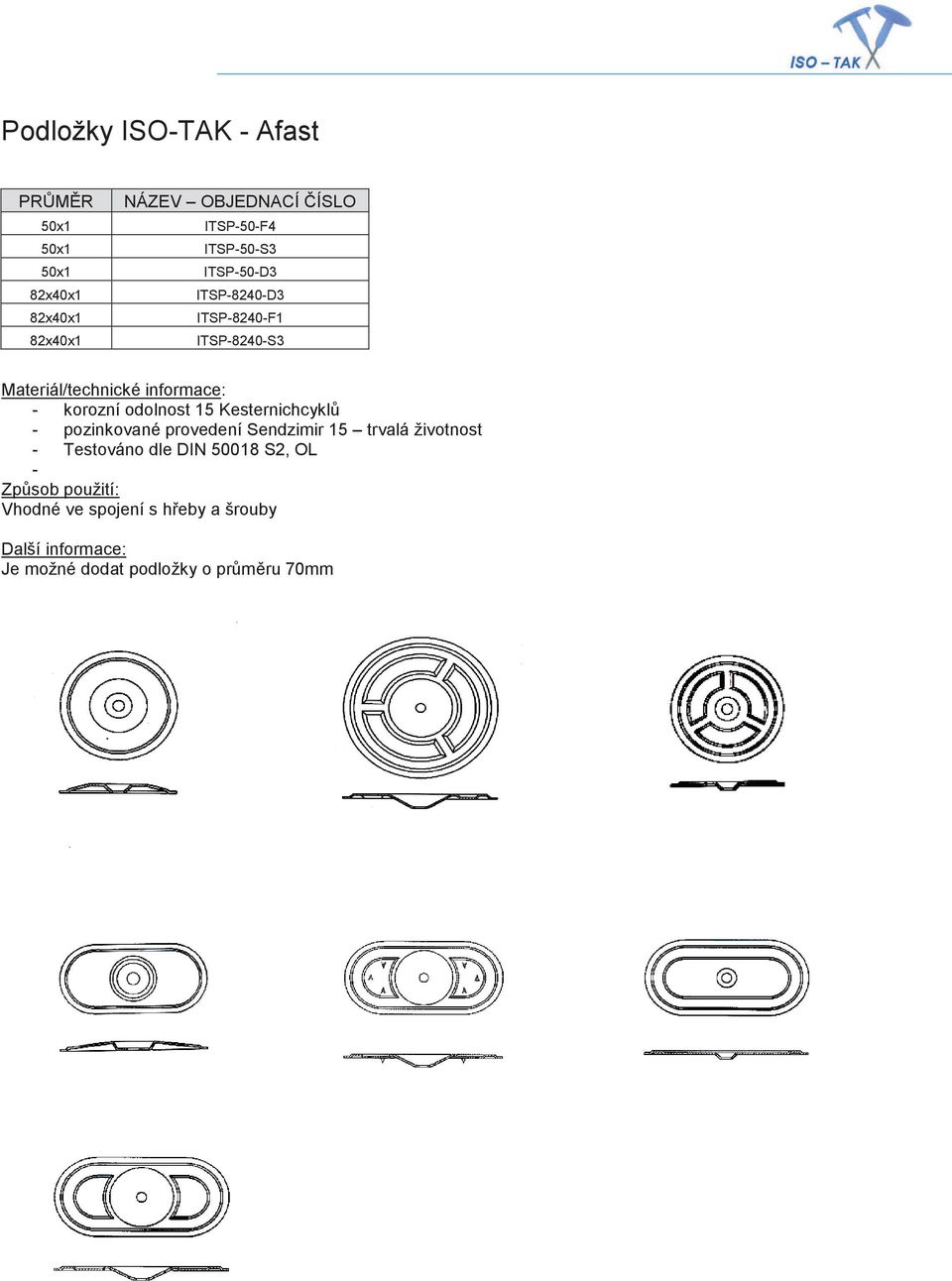

17 Podložky ISO-TAK - Afast PRŮMĚR 50x1 50x1 50x1 82x40x1 82x40x1 82x40x1 NÁZEV OBJEDNACÍ ČÍSLO ITSP-50-F4 ITSP-50-S3 ITSP-50-D3 ITSP-8240-D3 ITSP-8240-F1 ITSP-8240-S3 - korozní odolnost 15 Kesternichcyklů - pozinkované provedení Sendzimir 15 trvalá životnost - Testováno dle DIN S2, OL - Vhodné ve spojení s hřeby a šrouby Další informace: Je možné dodat podložky o průměru 70mm

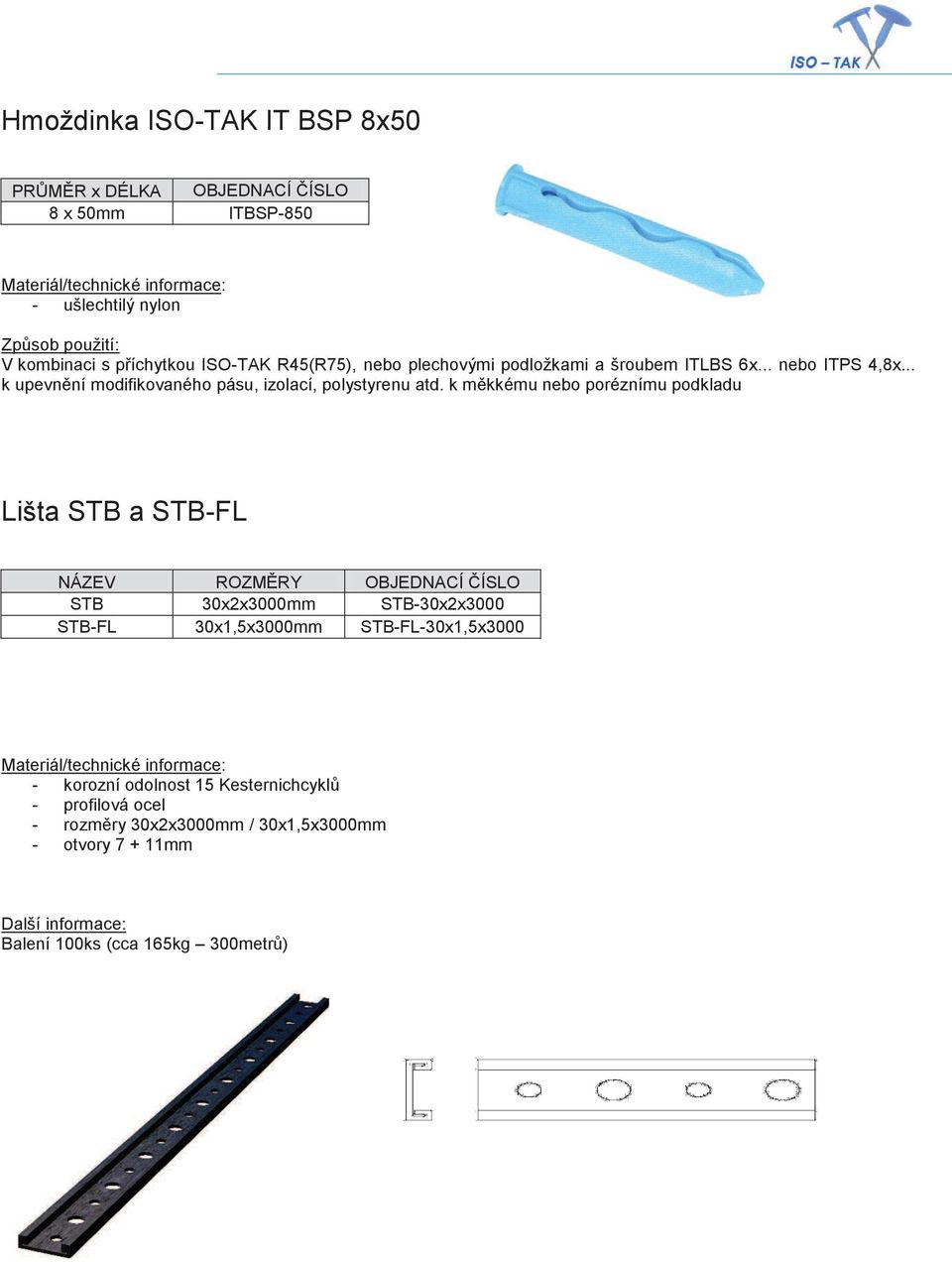

18 Hmoždinka ISO-TAK IT BSP 8x50 PRŮMĚR x DÉLKA OBJEDNACÍ ČÍSLO 8 x 50mm ITBSP ušlechtilý nylon V kombinaci s příchytkou ISO-TAK R45(R75), nebo plechovými podložkami a šroubem ITLBS 6x... nebo ITPS 4,8x... k upevnění modifikovaného pásu, izolací, polystyrenu atd. k měkkému nebo poréznímu podkladu Lišta STB a STB-FL NÁZEV ROZMĚRY OBJEDNACÍ ČÍSLO STB 30x2x3000mm STB-30x2x3000 STB-FL 30x1,5x3000mm STB-FL-30x1,5x korozní odolnost 15 Kesternichcyklů - profilová ocel - rozměry 30x2x3000mm / 30x1,5x3000mm - otvory mm Další informace: Balení 100ks (cca 165kg 300metrů)

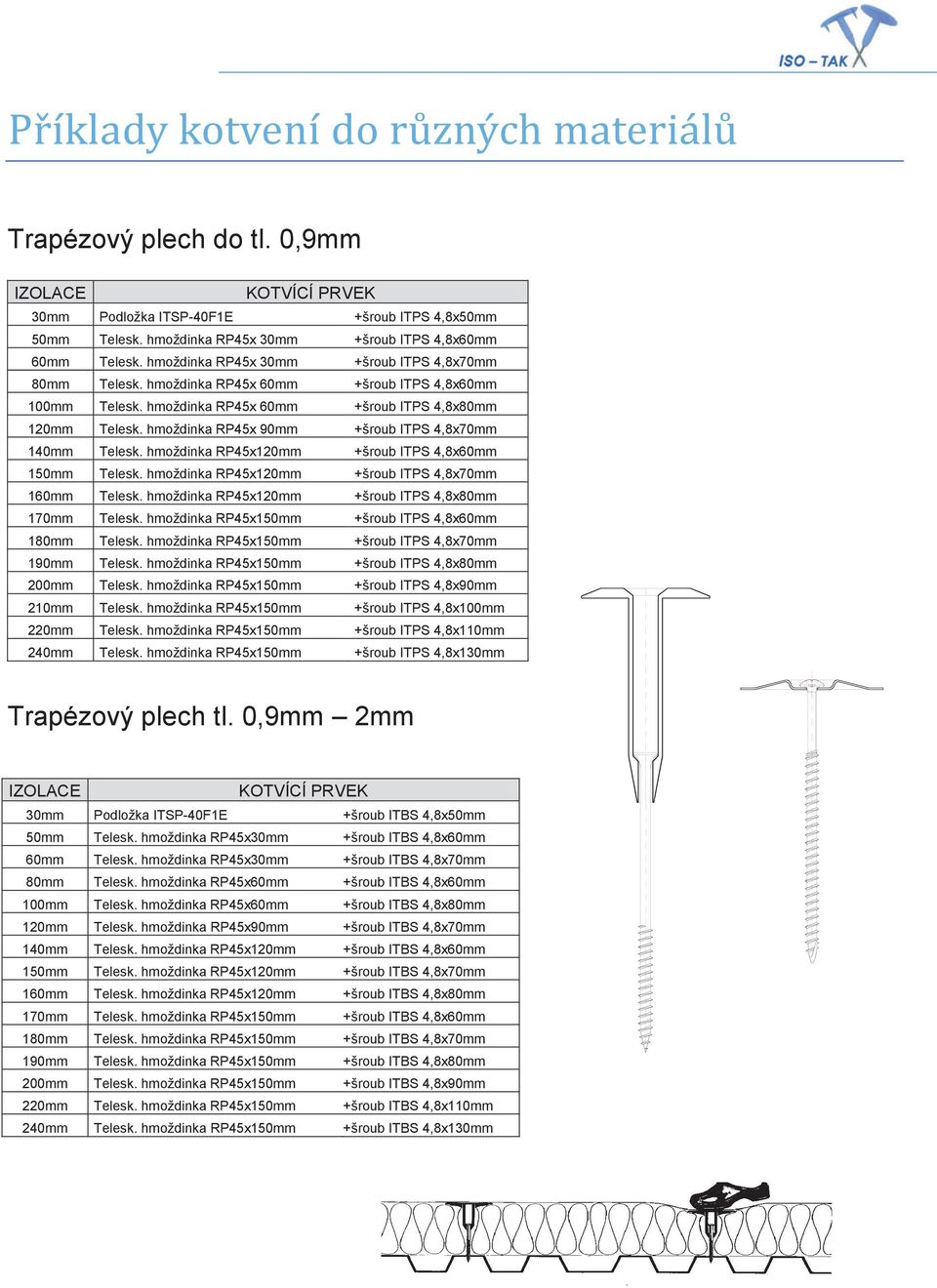

19 Příklady kotvení do různých materiálů Trapézový plech do tl. 0,9mm IZOLACE KOTVÍCÍ PRVEK 30mm Podložka ITSP-40F1E +šroub ITPS 4,8x50mm 50mm Telesk. hmoždinka RP45x 30mm +šroub ITPS 4,8x60mm 60mm Telesk. hmoždinka RP45x 30mm +šroub ITPS 4,8x70mm 80mm Telesk. hmoždinka RP45x 60mm +šroub ITPS 4,8x60mm 100mm Telesk. hmoždinka RP45x 60mm +šroub ITPS 4,8x80mm 120mm Telesk. hmoždinka RP45x 90mm +šroub ITPS 4,8x70mm 140mm Telesk. hmoždinka RP45x120mm +šroub ITPS 4,8x60mm 150mm Telesk. hmoždinka RP45x120mm +šroub ITPS 4,8x70mm 160mm Telesk. hmoždinka RP45x120mm +šroub ITPS 4,8x80mm 170mm Telesk. hmoždinka RP45x150mm +šroub ITPS 4,8x60mm 180mm Telesk. hmoždinka RP45x150mm +šroub ITPS 4,8x70mm 190mm Telesk. hmoždinka RP45x150mm +šroub ITPS 4,8x80mm 200mm Telesk. hmoždinka RP45x150mm +šroub ITPS 4,8x90mm 210mm Telesk. hmoždinka RP45x150mm +šroub ITPS 4,8x100mm 220mm Telesk. hmoždinka RP45x150mm +šroub ITPS 4,8x110mm 240mm Telesk. hmoždinka RP45x150mm +šroub ITPS 4,8x130mm Trapézový plech tl. 0,9mm 2mm IZOLACE KOTVÍCÍ PRVEK 30mm Podložka ITSP-40F1E +šroub ITBS 4,8x50mm 50mm Telesk. hmoždinka RP45x30mm +šroub ITBS 4,8x60mm 60mm Telesk. hmoždinka RP45x30mm +šroub ITBS 4,8x70mm 80mm Telesk. hmoždinka RP45x60mm +šroub ITBS 4,8x60mm 100mm Telesk. hmoždinka RP45x60mm +šroub ITBS 4,8x80mm 120mm Telesk. hmoždinka RP45x90mm +šroub ITBS 4,8x70mm 140mm Telesk. hmoždinka RP45x120mm +šroub ITBS 4,8x60mm 150mm Telesk. hmoždinka RP45x120mm +šroub ITBS 4,8x70mm 160mm Telesk. hmoždinka RP45x120mm +šroub ITBS 4,8x80mm 170mm Telesk. hmoždinka RP45x150mm +šroub ITBS 4,8x60mm 180mm Telesk. hmoždinka RP45x150mm +šroub ITBS 4,8x70mm 190mm Telesk. hmoždinka RP45x150mm +šroub ITBS 4,8x80mm 200mm Telesk. hmoždinka RP45x150mm +šroub ITBS 4,8x90mm 220mm Telesk. hmoždinka RP45x150mm +šroub ITBS 4,8x110mm 240mm Telesk. hmoždinka RP45x150mm +šroub ITBS 4,8x130mm

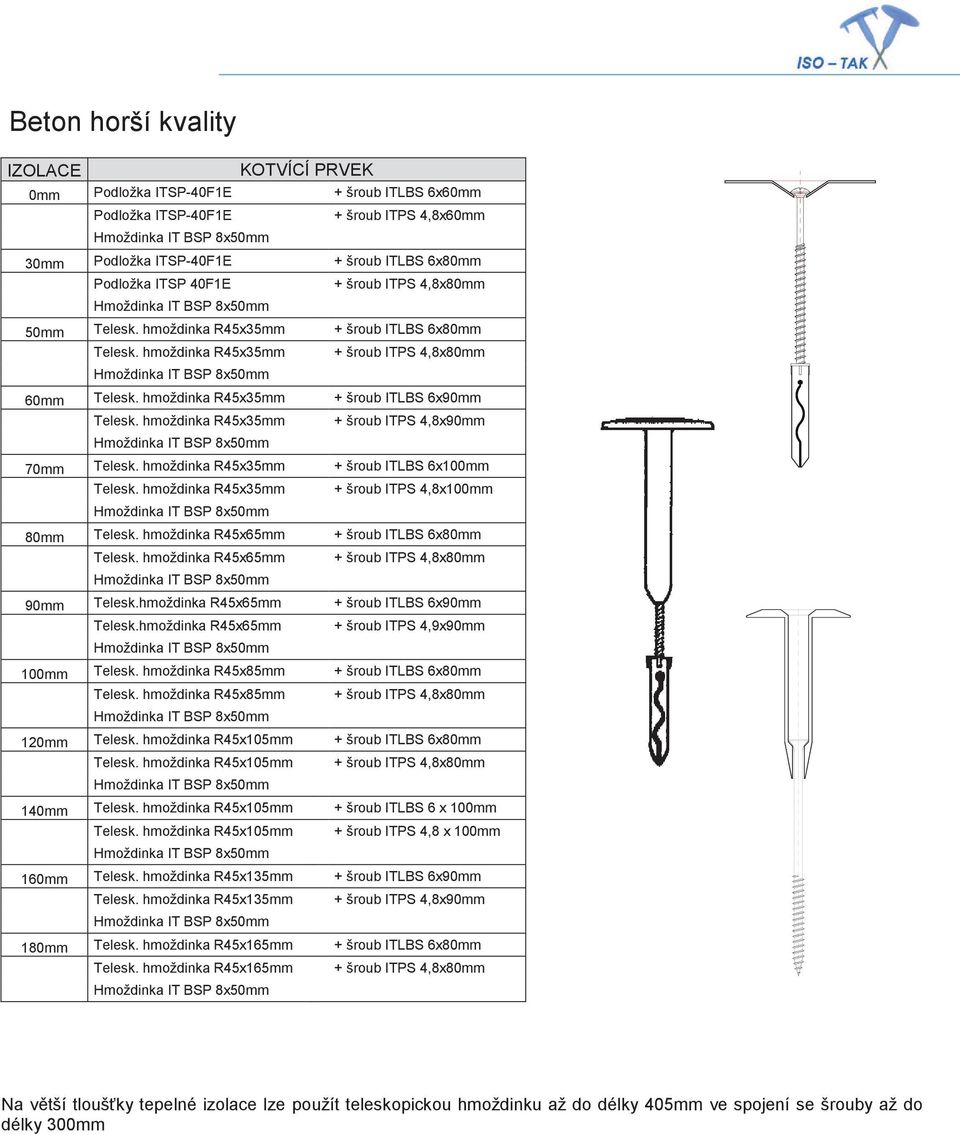

20 Beton horší kvality IZOLACE KOTVÍCÍ PRVEK 0mm Podložka ITSP-40F1E + šroub ITLBS 6x60mm Podložka ITSP-40F1E + šroub ITPS 4,8x60mm Hmoždinka IT BSP 8x50mm 30mm Podložka ITSP-40F1E + šroub ITLBS 6x80mm Podložka ITSP 40F1E + šroub ITPS 4,8x80mm Hmoždinka IT BSP 8x50mm 50mm Telesk. hmoždinka R45x35mm + šroub ITLBS 6x80mm Telesk. hmoždinka R45x35mm + šroub ITPS 4,8x80mm Hmoždinka IT BSP 8x50mm 60mm Telesk. hmoždinka R45x35mm + šroub ITLBS 6x90mm Telesk. hmoždinka R45x35mm + šroub ITPS 4,8x90mm Hmoždinka IT BSP 8x50mm 70mm Telesk. hmoždinka R45x35mm + šroub ITLBS 6x100mm Telesk. hmoždinka R45x35mm + šroub ITPS 4,8x100mm Hmoždinka IT BSP 8x50mm 80mm Telesk. hmoždinka R45x65mm + šroub ITLBS 6x80mm Telesk. hmoždinka R45x65mm + šroub ITPS 4,8x80mm Hmoždinka IT BSP 8x50mm 90mm Telesk.hmoždinka R45x65mm + šroub ITLBS 6x90mm Telesk.hmoždinka R45x65mm Hmoždinka IT BSP 8x50mm + šroub ITPS 4,9x90mm 100mm Telesk. hmoždinka R45x85mm + šroub ITLBS 6x80mm Telesk. hmoždinka R45x85mm Hmoždinka IT BSP 8x50mm + šroub ITPS 4,8x80mm 120mm Telesk. hmoždinka R45x105mm + šroub ITLBS 6x80mm Telesk. hmoždinka R45x105mm Hmoždinka IT BSP 8x50mm + šroub ITPS 4,8x80mm 140mm Telesk. hmoždinka R45x105mm + šroub ITLBS 6 x 100mm Telesk. hmoždinka R45x105mm Hmoždinka IT BSP 8x50mm + šroub ITPS 4,8 x 100mm 160mm Telesk. hmoždinka R45x135mm + šroub ITLBS 6x90mm Telesk. hmoždinka R45x135mm Hmoždinka IT BSP 8x50mm + šroub ITPS 4,8x90mm 180mm Telesk. hmoždinka R45x165mm + šroub ITLBS 6x80mm Telesk. hmoždinka R45x165mm Hmoždinka IT BSP 8x50mm + šroub ITPS 4,8x80mm Na větší tloušťky tepelné izolace lze použít teleskopickou hmoždinku až do délky 405mm ve spojení se šrouby až do délky 300mm

21 Beton standardní kvality IZOLACE KOTVÍCÍ PRVEK 0mm Podložka ITSP-40F1E + šroub ITLBS 6x60mm 20mm Podložka ITSP-40F1E + šroub ITLBS 6x70mm 30mm Podložka ITSP-40F1E + šroub ITLBS 6x80mm Telesk. hmoždinka R45x15mm + šroub ITLBS 6x80mm 40mm Podložka ITSP-40F1E + šroub ITLBS 6x90mm Telesk. hmoždinka R45x15mm + šroub ITLBS 6x90mm 50mm Podložka ITSP-40F1E + šroub ITLBS 6x100mm Telesk. hmoždinka R45x35mm + šroub ITLBS 6x80mm 60mm Podložka ITSP-40F1E + šroub ITLBS 6x110mm Telesk. hmoždinka R45x35mm + šroub ITLBS 6x90mm 70mm Podložka ITSP-40F1E + šroub ITLBS 6x120mm telesk.hmoždinka R45x35mm + šroub ITLBS 6 x 100mm 80mm Podložka ITSP-40F1E + šroub ITLBS 6x130mm Telesk. hmoždinka R45x65mm + šroub ITLBS 6x80mm 90mm Podložka ITSP-40F1E + šroub ITLBS 6x140mm Telesk. hmoždinka R45x65mm + šroub ITLBS 6x90mm 100mm Podložka ITSP-40F1E + šroub ITLBS 6x160mm Telesk. hmoždinka R45x85mm + šroub ITLBS 6x80mm 110mm Telesk. hmoždinka R45x85mm + šroub ITLBS 6x90mm 120mm Telesk. hmoždinka R45x105mm + šroub ITLBS 6x80mm 130mm Telesk. hmoždinka R45x105mm + šroub ITLBS 6x90mm 140mm Telesk. hmoždinka R45x105mm + šroub ITLBS 6x100mm 150mm Telesk. hmoždinka R45x135mm + šroub ITLBS 6x80mm 160mm Telesk. hmoždinka R45x135mm + šroub ITLBS 6x90mm 170mm Telesk. hmoždinka R45x135mm + šroub ITLBS 6x100mm 180mm Telesk. hmoždinka R45x165mm + šroub ITLBS 6x80mm 200mm Telesk. hmoždinka R45x185mm + šroub ITLBS 6x80mm 220mm Telesk. hmoždinka R45x185mm + šroub ITLBS 6x100mm 240mm Telesk. hmoždinka R45x225mm + šroub ITLBS 6x80mm 260mm Telesk. hmoždinka R45x225mm + šroub ITLBS 6x100mm 280mm Telesk. hmoždinka R45x255mm + šroub ITLBS 6x90mm 300mm Telesk. hmoždinka R45x285mm + šroub ITLBS 6x80mm 320mm Telesk. hmoždinka R45x285mm + šroub ITLBS 6x100mm 340mm Telesk. hmoždinka R45x325mm + šroub ITLBS 6x80mm 360mm Telesk. hmoždinka R45x325mm + šroub ITLBS 6x100mm 380mm Telesk. hmoždinka R45x365mm + šroub ITLBS 6x80mm 400mm Telesk. hmoždinka R45x365mm + šroub ITLBS 6x100mm 420mm Telesk. hmoždinka R45x405mm + šroub ITLBS 6x80mm 440mm Telesk. hmoždinka R45x405mm + šroub ITLBS 6x100mm 460mm Telesk. hmoždinka R45x405mm + šroub ITLBS 6x120mm 480mm Telesk. hmoždinka R45x405mm + šroub ITLBS 6x140mm 500mm Telesk. hmoždinka R45x405mm + šroub ITLBS 6x160mm 520mm Telesk. hmoždinka R45x405mm + šroub ITLBS 6x180mm 540mm Telesk. hmoždinka R45x405mm + šroub ITLBS 6x200mm 560mm Telesk. hmoždinka R45x405mm + šroub ITLBS 6x220mm 580mm Telesk. hmoždinka R45x405mm + šroub ITLBS 6x240mm

22 Pórobeton IZOLACE KOTVÍCÍ PRVEK 0mm Podložka ITSP-40F1E/8 + šroub ITLBS 8x65mm 20mm Podložka ITSP-40F1E/8 + šroub ITLBS 8x85mm 30mm Podložka ITSP-40F1E/8 + šroub ITLBS 8x105mm 40mm Podložka ITSP-40F1E/8 + šroub ITLBS 8x105mm 50mm Telesk. hmoždinka R45x35mm + šroub ITLBS 8x105mm 60mm Telesk. hmoždinka R45x35mm + šroub ITLBS 8x105mm 70mm Telesk. hmoždinka R45x35mm + šroub ITLBS 8x125mm 80mm Telesk. hmoždinka R45x65mm + šroub ITLBS 8x105mm 90mm Telesk. hmoždinka R45x65mm + šroub ITLBS 8x125mm 100mm Telesk. hmoždinka R45x85mm + šroub ITLBS 8x105mm 110mm Telesk. hmoždinka R45x85mm + šroub ITLBS 8x125mm 120mm Telesk. hmoždinka R45x105mm + šroub ITLBS 8x105mm 130mm Telesk. hmoždinka R45x105mm + šroub ITLBS 8x125mm 140mm Telesk. hmoždinka R45x105mm + šroub ITLBS 8x125mm 150mm Telesk. hmoždinka R45x135mm + šroub ITLBS 8x105mm 160mm Telesk. hmoždinka R45x135mm + šroub ITLBS 8x125mm 180mm Telesk. hmoždinka R45x165mm + šroub ITLBS 8x105mm 190mm Telesk. hmoždinka R45x165mm + šroub ITLBS 8x125mm 200mm Telesk. hmoždinka R45x185mm + šroub ITLBS 8x105mm 210mm Telesk. hmoždinka R45x185mm + šroub ITLBS 8x125mm 220mm Telesk. hmoždinka R45x185mm + šroub ITLBS 8x125mm 230mm Telesk. hmoždinka R45x185mm + šroub ITLBS 8x125mm 240mm Telesk. hmoždinka R45x225mm + šroub ITLBS 8x105mm 250mm Telesk. hmoždinka R45x225mm + šroub ITLBS 8x125mm 260mm Telesk. hmoždinka R45x225mm + šroub ITLBS 8x125mm 270mm Telesk. hmoždinka R45x255mm + šroub ITLBS 8x105mm 280mm Telesk. hmoždinka R45x255mm + šroub ITLBS 8x125mm 290mm Telesk. hmoždinka R45x255mm + šroub ITLBS 8x125mm 300mm Telesk. hmoždinka R45x285mm + šroub ITLBS 8x105mm 310mm Telesk. hmoždinka R45x285mm + šroub ITLBS 8x125mm 320mm Telesk. hmoždinka R45x285mm + šroub ITLBS 8x125mm 330mm Telesk. hmoždinka R45x285mm + šroub ITLBS 8x125mm 340mm Telesk. hmoždinka R45x325mm + šroub ITLBS 8x105mm 350mm Telesk. hmoždinka R45x325mm + šroub ITLBS 8x125mm 360mm Telesk. hmoždinka R45x325mm + šroub ITLBS 8x125mm 370mm Telesk. hmoždinka R45x325mm + šroub ITLBS 8x125mm 380mm Telesk. hmoždinka R45x365mm + šroub ITLBS 8x105mm 390mm Telesk. hmoždinka R45x365mm + šroub ITLBS 8x125mm 400mm Telesk. hmoždinka R45x365mm + šroub ITLBS 8x125mm 410mm Telesk. hmoždinka R45x365mm + šroub ITLBS 8x125mm 420mm Telesk. hmoždinka R45x405mm + šroub ITLBS 8x105mm 430mm Telesk. hmoždinka R45x405mm + šroub ITLBS 8x125mm 440mm Telesk. hmoždinka R45x405mm + šroub ITLBS 8x125mm

23 Betonové panely, nebo beton dobré kvality - standardní varianty IZOLACE KOTVÍCÍ PRVEK 0mm Podložka ITSP-40F1E +šroub ITCS 6,1x50mm 20mm Podložka ITSP-40F1E +šroub ITCS 6,1x50mm 30mm Podložka ITSP-40F1E +šroub ITCS 6,1x60mm 40mm Podložka ITSP-40F1E +šroub ITCS 6,1x70mm 50mm Teleskop. hmoždinka R 45x35mm +šroub ITCS 6,1x60mm 60mm Teleskop. hmoždinka R 45x35mm +šroub ITCS 6,1x70mm 70mm Teleskop. hmoždinka R 45x35mm +šroub ITCS 6,1x80mm 80mm Teleskop. hmoždinka R 45x65mm +šroub ITCS 6,1x60mm 90mm Teleskop. hmoždinka R 45x65mm +šroub ITCS 6,1x70mm 100mm Teleskop. hmoždinka R 45x85mm +šroub ITCS 6,1x60mm 110mm Teleskop. hmoždinka R 45x85mm +šroub ITCS 6,1x70mm 120mm Teleskop. hmoždinka R45x105mm +šroub ITCS 6,1x60mm 130mm Teleskop. hmoždinka R 45x105mm +šroub ITCS 6,1x70mm 140mm Teleskop. hmoždinka R 45x105mm +šroub ITCS 6,1x80mm 150mm Teleskop. hmoždinka R 45x135mm +šroub ITCS 6,1x60mm 160mm Teleskop. hmoždinka R 45x135mm +šroub ITCS 6,1x70mm 170mm Teleskop. hmoždinka R 45x135mm +šroub ITCS 6,1x80mm 180mm Teleskop. hmoždinka R 45x165mm +šroub ITCS 6,1x60mm 200mm Teleskop. hmoždinka R45x185mm +šroub ITCS 6,1x60mm 220mm Teleskop. hmoždinka R 45x185mm +šroub ITCS 6,1x80mm 240mm Teleskop. hmoždinka R 45x225mm +šroub ITCS 6,1x60mm 260mm Teleskop. hmoždinka R 45x225mm +šroub ITCS 6,1x80mm 280mm Teleskop. hmoždinka R 45x255mm +šroub ITCS 6,1x70mm 300mm Teleskop. hmoždinka R 45x285mm +šroub ITCS 6,1x60mm 320mm Teleskop. hmoždinka R 45x285mm +šroub ITCS 6,1x80mm 340mm Teleskop. hmoždinka R 45x325mm +šroub ITCS 6,1x60mm 360mm Teleskop. hmoždinka R 45x325mm +šroub ITCS 6,1x80mm 380mm Teleskop. hmoždinka R 45x365mm +šroub ITCS 6,1x60mm 400mm Teleskop. hmoždinka R 45x365mm +šroub ITCS 6,1x80mm 420mm Teleskop. hmoždinka R 45x405mm +šroub ITCS 6,1x60mm 440mm Teleskop. hmoždinka R 45x405mm +šroub ITCS 6,1x80mm 460mm Teleskop. hmoždinka R 45x405mm +šroub ITCS 6,1x100mm 480mm Teleskop. hmoždinka R 45x405mm +šroub ITCS 6,1x120mm 500mm Teleskop. hmoždinka R 45x405mm +šroub ITCS 6,1x140mm 520mm Teleskop. hmoždinka R 45x405mm +šroub ITCS 6,1x160mm

24 ISO TAK Spádová izolace (kvalitní beton) IZOLACE KOTVÍCÍ PRVEK mm Teleskop. hmoždinka R45x85mm +šroub TIT 6,3x90mm mm Teleskop. hmoždinka R45x105mm +šroub TIT 6,3x90mm mm Teleskop. hmoždinka R45x135mm +šroub TIT 6,3x90mm mm Teleskop. hmoždinka R45x165mm +šroub TIT 6,3x90mm mm Teleskop. hmoždinka R45x185mm +šroub TIT 6,3x90mm mm Teleskop. hmoždinka R45x225mm +šroub TIT 6,3x90mm mm Teleskop. hmoždinka R45x255mm +šroub TIT 6,3x90mm mm Teleskop. hmoždinka R45x285mm +šroub TIT 6,3x90mm mm Teleskop. hmoždinka R45x325mm +šroub TIT 6,3x90mm mm Teleskop. hmoždinka R45x365mm +šroub TIT 6,3x90mm mm Teleskop. hmoždinka R45x405mm +šroub TIT 6,3x90mm IZOLACE KOTVÍCÍ PRVEK mm Teleskop. hmoždinka R 45x85mm +šroub TIT 6,3x120mm mm Teleskop. hmoždinka R 45x135mm +šroub TIT 6,3x120mm mm Teleskop. hmoždinka R 45x165mm +šroub TIT 6,3x120mm mm Teleskop. hmoždinka R 45x225mm +šroub TIT 6,3x120mm mm Teleskop. hmoždinka R 45x285mm +šroub TIT 6,3x120mm mm Teleskop. hmoždinka R 45x325mm +šroub TIT 6,3x120mm mm Teleskop. hmoždinka R 45x365mm +šroub TIT 6,3x120mm mm Teleskop. hmoždinka R 45x405mm +šroub TIT 6,3x120mm

25 Dřevo IZOLACE KOTVÍCÍ PRVEK 0mm Podložka ITSP-40F1E + vrut ITTS 5,2x25mm Podložka ITSP-40F1E Vrut ITTS 5,2 hrubý závit Šroub ITPS 4,8 jemný závit + vrut ITTS 5,2x35mm 20mm Podložka ITSP-40F1E + vrut ITTS 5,2 x45mm Podložka ITSP-40F1E + šroub ITPS 4,8x40mm 30mm Podložka ITSP-40F1E + vrut ITTS 5,2x55mm Podložka ITSP-40F1E + šroub ITPS 4,8x50mm 40mm Podložka ITSP-40F1E + vrut ITTS 5,2x55mm Podložka ITSP-40F1E + šroub ITPS 4,8x60mm 50mm Teleskopická hmoždinka R 45x35mm + vrut ITTS 5,2x 55mm Teleskopická hmoždinka R 45x35mm + šroub ITPS 50mm 60mm Teleskopická hmoždinka R 45x35mm + vrut ITTS 5,2 x 75mm Teleskopická hmoždinka R 45x35mm + šroub ITPS 4,8x 60mm 70mm Teleskopická hmoždinka R 45x35mm + vrut ITTS 5,2 x 75mm Teleskopická hmoždinka R 45x35mm + šroub ITPS 4,8 x 80mm 80mm Teleskopická hmoždinka R 45x65mm + vrut ITTS 5,2x 55mm Teleskopická hmoždinka R 45x65mm + šroub ITPS 4,8x60mm 90mm Teleskopická hmoždinka R 45x65mm + vrut ITTS 5,2 x 75mm Teleskopická hmoždinka R 45x65mm + šroub ITPS 4,8x70mm 100mm Teleskopická hmoždinka R 45x85mm + vrut ITTS 5,2x 55mm Teleskopická hmoždinka R 45x85mm + šroub ITPS 4,8x60mm 120mm Teleskopická hmoždinka R 45x105mm + vrut ITTS 5,2 x 55mm Teleskopická hmoždinka R 45x105mm + šroub ITPS 4,8x60mm 140mm Teleskopická hmoždinka R 45x105mm + vrut ITTS 5,2 x 75mm Teleskopická hmoždinka R 45x105mm + šroub ITPS 4,8x80mm 160mm Teleskopická hmoždinka R 45x135mm + vrut ITTS 5,2 x 75mm Teleskopická hmoždinka R 45x135mm + šroub ITPS 4,8x70mm 180mm Teleskopická hmoždinka R 45x165mm + vrut ITTS 5,2 x 55mm Teleskopická hmoždinka R 45x165mm + šroub ITPS 4,8x60mm 200mm Teleskopická hmoždinka R 45x185mm + vrut ITTS 5,2 x 55mm Teleskopická hmoždinka R 45x185mm + šroub ITPS 4,8x60mm 220mm Teleskopická hmoždinka R 45x185mm + vrut ITTS 5,2 x 75mm Teleskopická hmoždinka R 45x185mm + šroub ITPS 4,8x80mm 240mm Teleskopická hmoždinka R 45x225mm + vrut ITTS 5,2 x 55mm Teleskopická hmoždinka R 45x225mm + šroub ITPS 4,8x60mm 260mm Teleskopická hmoždinka R 45x225mm + vrut ITTS 5,2 x 75mm Teleskopická hmoždinka R 45x225mm + šroub ITPS 4,8x80mm 280mm Teleskopická hmoždinka R 45x255mm + vrut ITTS 5,2 x 75mm Teleskopická hmoždinka R 45x255mm + šroub ITPS 4,8x70mm 300mm Teleskopická hmoždinka R 45x285mm + vrut ITTS 5,2 x 55mm Teleskopická hmoždinka R 45x285mm + šroub ITPS 4,8x60mm 320mm Teleskopická hmoždinka R 45x285mm + vrut ITTS 5,2 x 75mm Teleskopická hmoždinka R 45x285mm + šroub ITPS 4,8x80mm 340mm Teleskopická hmoždinka R 45x325mm + vrut ITTS 5,2 x 55mm Teleskopická hmoždinka R 45x325mm + šroub ITPS 4,8x60mm 360mm Teleskopická hmoždinka R 45x325mm + vrut ITTS 5,2 x 75mm Teleskopická hmoždinka R 45x325mm + šroub ITPS 4,8x80mm

26 ISO TAK nářadí DRUH OBJ. ČÍSLO nástavec vrtáků ZAK- 500mm nástavec poloautomatu ZA1/4"-M šroubovací koncovka H2-32-M6-RING šroubovací koncovka T25-32-M6-RING šroubovací koncovka Ph2-250mm Ph2-250 šroubovací koncovka Ph2M5 Ph2-M5 šroubovací koncovka Ph2M6-poloautomat šroubovací koncovka Ph2M7-silná šroubovací koncovka Ph3M7-25mm Ph3M7-25 šroubovací koncovka TORX25M6-poloautomat vrták ZVK-5x35x100 STOP vrták ZVK-5x55x120STOP vrták ZVK-8x65x130STOP vrták ZVK-5x55x vrták ZVK-5x100x Kon vrták ZVK-8x80x vrták 5 x 110/50 SDSplus HB-SDS-110 vrták 5 x 160/100 SDSplus HB-SDS-160 vrták 5 x 210/150 SDSplus HB-SDS-210 vrták 5 x 260/200 SDSplus HB-SDS-260 vrták 5 x 310/240 SDSplus HB-SDS-310 vrták 5 x 360/300 SDSplus HB-SDS-360 vrták 5 x 400/340 SDSplus HB-SDS-400 vrták 5 x 460/400 SDSplus HB-SDS-460 vrták 5x032mm KON/stop vrták 8x80mm KON magnetický šroubovací nástavec MV28-500mm šroubovací koncovka AJ-M šroub. koncovka SFS-SQ3-UNS-1/4" klín vyrážecí Klín kon narážeč SDS nástavec šroub. poloautomat M nástavec šroubováku M6x1/4" 300mm M6-300 nástavec šroubováku M6x1/4" 600mm M6-600 prorážeč folie taška poloautomatu
