1 Vzorová technická a cenová nabídka Sledování skladových pohybů pomocí dávkových terminálů se snímači čárového kódu Zhotovitel: ing. Jakub Unucka, výkonný ředitel Spojení: Gaben s.r.o., Hájkova 1, Ostrava 1, tel/fax: jakub.unucka@gaben.cz, Váţení, Předkládáme vzorovou nabídku na systém čárového kódu pro Váš sklad s návazností na informační systém. Podstatné informace jsou na posledních dvou stranách nabídky. Zároveň Vám děkuji za Váš zájem a věřím, že Vám naše řešení vyhoví po stránce technické i finanční. O případných změnách podmínek jsme připraveni dále jednat. ing. Jakub Unucka výkonný ředitel Nabidka BHT terminaly obec 2008 Strana 1 (celkem 12)

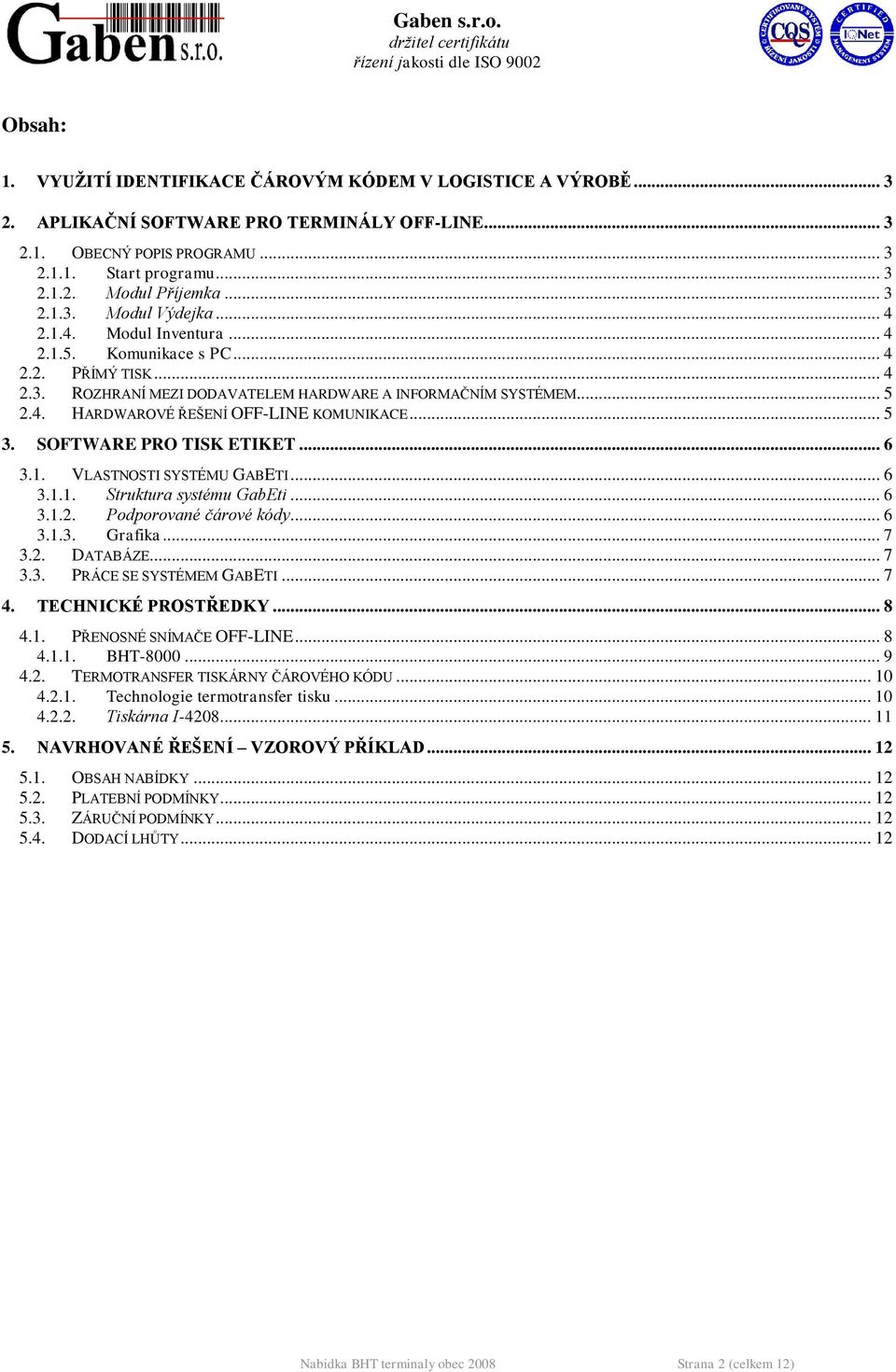

2 Obsah: 1. VYUŢITÍ IDENTIFIKACE ČÁROVÝM KÓDEM V LOGISTICE A VÝROBĚ APLIKAČNÍ SOFTWARE PRO TERMINÁLY OFF-LINE OBECNÝ POPIS PROGRAMU Start programu Modul Příjemka Modul Výdejka Modul Inventura Komunikace s PC PŘÍMÝ TISK ROZHRANÍ MEZI DODAVATELEM HARDWARE A INFORMAČNÍM SYSTÉMEM HARDWAROVÉ ŘEŠENÍ OFF-LINE KOMUNIKACE SOFTWARE PRO TISK ETIKET VLASTNOSTI SYSTÉMU GABETI Struktura systému GabEti Podporované čárové kódy Grafika DATABÁZE PRÁCE SE SYSTÉMEM GABETI TECHNICKÉ PROSTŘEDKY PŘENOSNÉ SNÍMAČE OFF-LINE BHT TERMOTRANSFER TISKÁRNY ČÁROVÉHO KÓDU Technologie termotransfer tisku Tiskárna I NAVRHOVANÉ ŘEŠENÍ VZOROVÝ PŘÍKLAD OBSAH NABÍDKY PLATEBNÍ PODMÍNKY ZÁRUČNÍ PODMÍNKY DODACÍ LHŮTY Nabidka BHT terminaly obec 2008 Strana 2 (celkem 12)

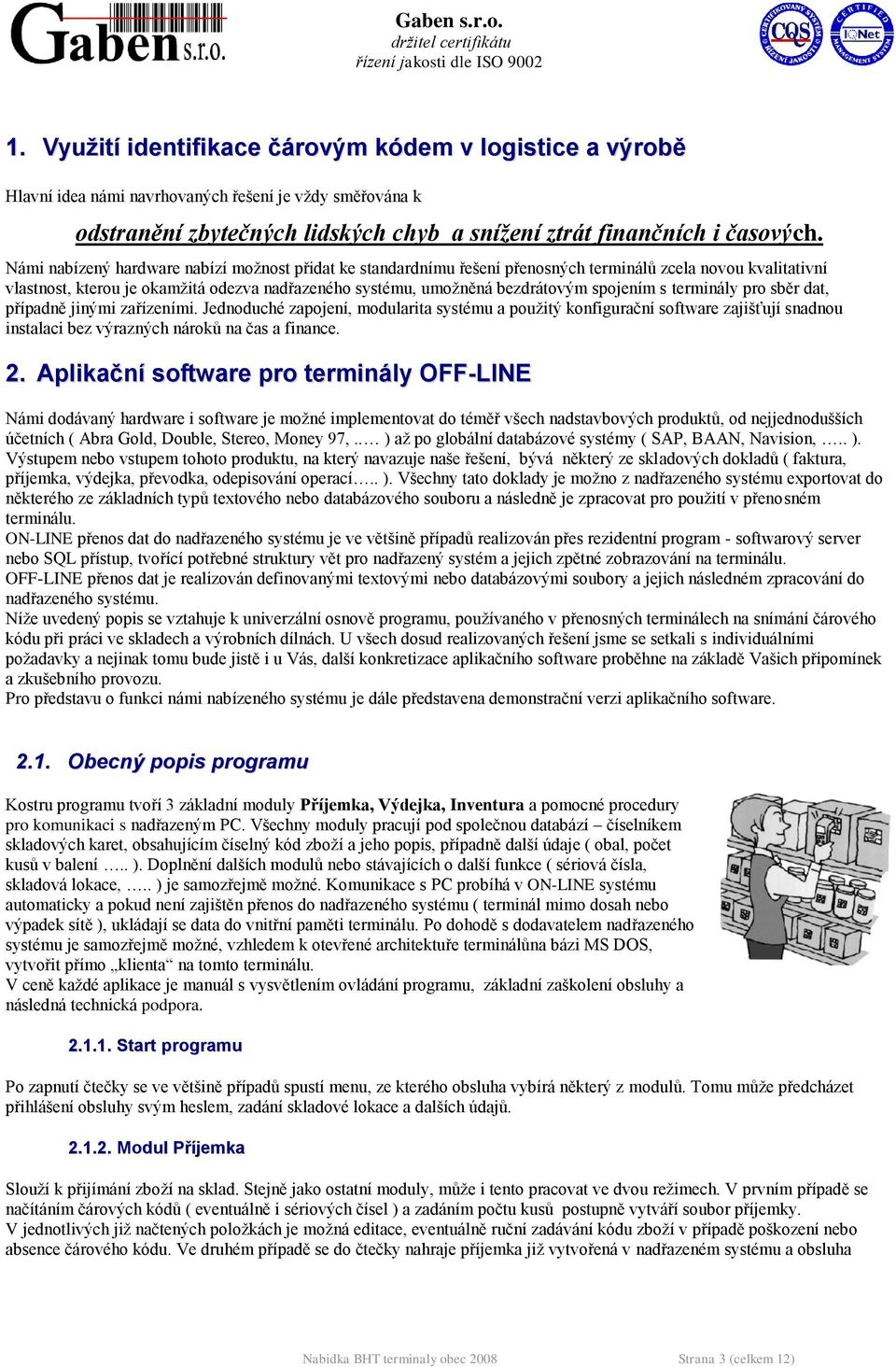

3 1. Využití identifikace čárovým kódem v logistice a výrobě Hlavní idea námi navrhovaných řešení je vždy směřována k odstranění zbytečných lidských chyb a snížení ztrát finančních i časových. Námi nabízený hardware nabízí možnost přidat ke standardnímu řešení přenosných terminálů zcela novou kvalitativní vlastnost, kterou je okamžitá odezva nadřazeného systému, umožněná bezdrátovým spojením s terminály pro sběr dat, případně jinými zařízeními. Jednoduché zapojení, modularita systému a použitý konfigurační software zajišťují snadnou instalaci bez výrazných nároků na čas a finance. 2. Aplikační software pro terminály OFF-LINE Námi dodávaný hardware i software je možné implementovat do téměř všech nadstavbových produktů, od nejjednodušších účetních ( Abra Gold, Double, Stereo, Money 97,.. ) až po globální databázové systémy ( SAP, BAAN, Navision,.. ). Výstupem nebo vstupem tohoto produktu, na který navazuje naše řešení, bývá některý ze skladových dokladů ( faktura, příjemka, výdejka, převodka, odepisování operací.. ). Všechny tato doklady je možno z nadřazeného systému exportovat do některého ze základních typů textového nebo databázového souboru a následně je zpracovat pro použití v přenosném terminálu. ON-LINE přenos dat do nadřazeného systému je ve většině případů realizován přes rezidentní program - softwarový server nebo SQL přístup, tvořící potřebné struktury vět pro nadřazený systém a jejich zpětné zobrazování na terminálu. OFF-LINE přenos dat je realizován definovanými textovými nebo databázovými soubory a jejich následném zpracování do nadřazeného systému. Níže uvedený popis se vztahuje k univerzální osnově programu, používaného v přenosných terminálech na snímání čárového kódu při práci ve skladech a výrobních dílnách. U všech dosud realizovaných řešení jsme se setkali s individuálními požadavky a nejinak tomu bude jistě i u Vás, další konkretizace aplikačního software proběhne na základě Vašich připomínek a zkušebního provozu. Pro představu o funkci námi nabízeného systému je dále představena demonstrační verzi aplikačního software Obecný popis programu Kostru programu tvoří 3 základní moduly Příjemka, Výdejka, Inventura a pomocné procedury pro komunikaci s nadřazeným PC. Všechny moduly pracují pod společnou databází číselníkem skladových karet, obsahujícím číselný kód zboží a jeho popis, případně další údaje ( obal, počet kusů v balení.. ). Doplnění dalších modulů nebo stávajících o další funkce ( sériová čísla, skladová lokace,.. ) je samozřejmě možné. Komunikace s PC probíhá v ON-LINE systému automaticky a pokud není zajištěn přenos do nadřazeného systému ( terminál mimo dosah nebo výpadek sítě ), ukládají se data do vnitřní paměti terminálu. Po dohodě s dodavatelem nadřazeného systému je samozřejmě možné, vzhledem k otevřené architektuře terminálůna bázi MS DOS, vytvořit přímo klienta na tomto terminálu. V ceně každé aplikace je manuál s vysvětlením ovládání programu, základní zaškolení obsluhy a následná technická podpora Start programu Po zapnutí čtečky se ve většině případů spustí menu, ze kterého obsluha vybírá některý z modulů. Tomu může předcházet přihlášení obsluhy svým heslem, zadání skladové lokace a dalších údajů Modul Příjemka Slouží k přijímání zboží na sklad. Stejně jako ostatní moduly, může i tento pracovat ve dvou režimech. V prvním případě se načítáním čárových kódů ( eventuálně i sériových čísel ) a zadáním počtu kusů postupně vytváří soubor příjemky. V jednotlivých již načtených položkách je možná editace, eventuálně ruční zadávání kódu zboží v případě poškození nebo absence čárového kódu. Ve druhém případě se do čtečky nahraje příjemka již vytvořená v nadřazeném systému a obsluha Nabidka BHT terminaly obec 2008 Strana 3 (celkem 12)

4 načítáním a zadáváním počtu kusů porovnává účetní a skutečný stav, opět eventuálně doplněný o sériová čísla a další data. Načtená data jsou uchovávána v paměti i při výpadku baterií Modul Výdejka Funguje téměř identicky jako příjemka, opět ve dvou režimech. Při předem načtené výdejce neumožní program vydat zboží, neuvedené na této výdejce. Ve všech modulech je možno práci kdykoliv přerušit a začít pracovat s jinou výdejkou nebo příjemkou a k přerušenému souboru se vrátit Modul Inventura Tento modul přináší snad největší úsporu času i nervů všech pracovníků skladu při pravidelných i mimořádných inventurách. Inventury je možno provádět po částech, sklad je možné rozdělit na různé lokace, přidělit jednotlivým skladníkům určité skupiny zboží a to vše bez papírových seznamů s různobarevnými, několikrát přepisovanými značkami Komunikace s PC Formát dat přenášených z PC do terminálu a naopak je volitelný a záleží na nadřazeném informačním systému se skladovým hospodářstvím. V naprosté většině se používají formáty textových řetězců.txt nebo databázových souborů.dbf. Ve spolupráci se správcem Vašeho informačního systému se dále zvolí režim vzájemné komunikace, tzn. kdy a jak často se budou data předávat. Fyzicky probíhá komunikace velice jednoduše, snímač se vloží do komunikační jednotky, která je kabelem spojená s PC a komunikace může začít automaticky nebo na příkaz z klávesnice. Formát dat přenášených ON-LINE z PC do čtečky a naopak je dán strukturou stávající počítačové sítě ( namapování disku na nadřazeném PC a ukládání souboru na tento disk nebo vytvoření síťového klienta na terminálu ) Přímý tisk Naší specialitou je rovněž možnost přímého tisku z terminálů BHT na libovolnou tiskárnu, bez použití PC. Tisk probíhá z výstupu terminálu RS232 pomocí převodníku RS232/Centronics. Tato možnost je využitelná zejména u aplikací mobilního prodeje a dalších. Nabidka BHT terminaly obec 2008 Strana 4 (celkem 12)

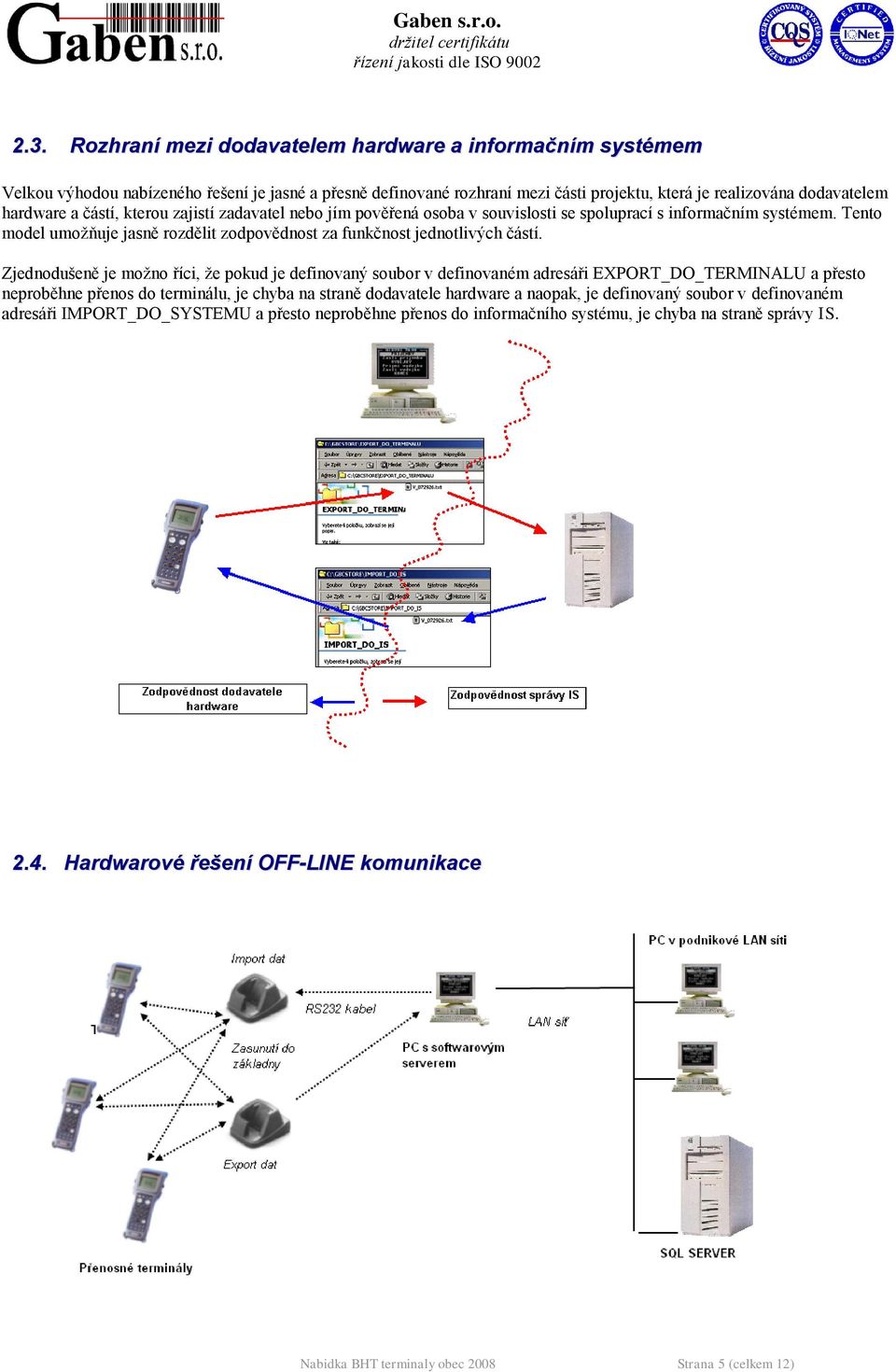

5 2.3. Rozhraní mezi dodavatelem hardware a informačním systémem Velkou výhodou nabízeného řešení je jasné a přesně definované rozhraní mezi části projektu, která je realizována dodavatelem hardware a částí, kterou zajistí zadavatel nebo jím pověřená osoba v souvislosti se spoluprací s informačním systémem. Tento model umožňuje jasně rozdělit zodpovědnost za funkčnost jednotlivých částí. Zjednodušeně je možno říci, že pokud je definovaný soubor v definovaném adresáři EXPORT_DO_TERMINALU a přesto neproběhne přenos do terminálu, je chyba na straně dodavatele hardware a naopak, je definovaný soubor v definovaném adresáři IMPORT_DO_SYSTEMU a přesto neproběhne přenos do informačního systému, je chyba na straně správy IS Hardwarové řešení OFF-LINE komunikace Nabidka BHT terminaly obec 2008 Strana 5 (celkem 12)

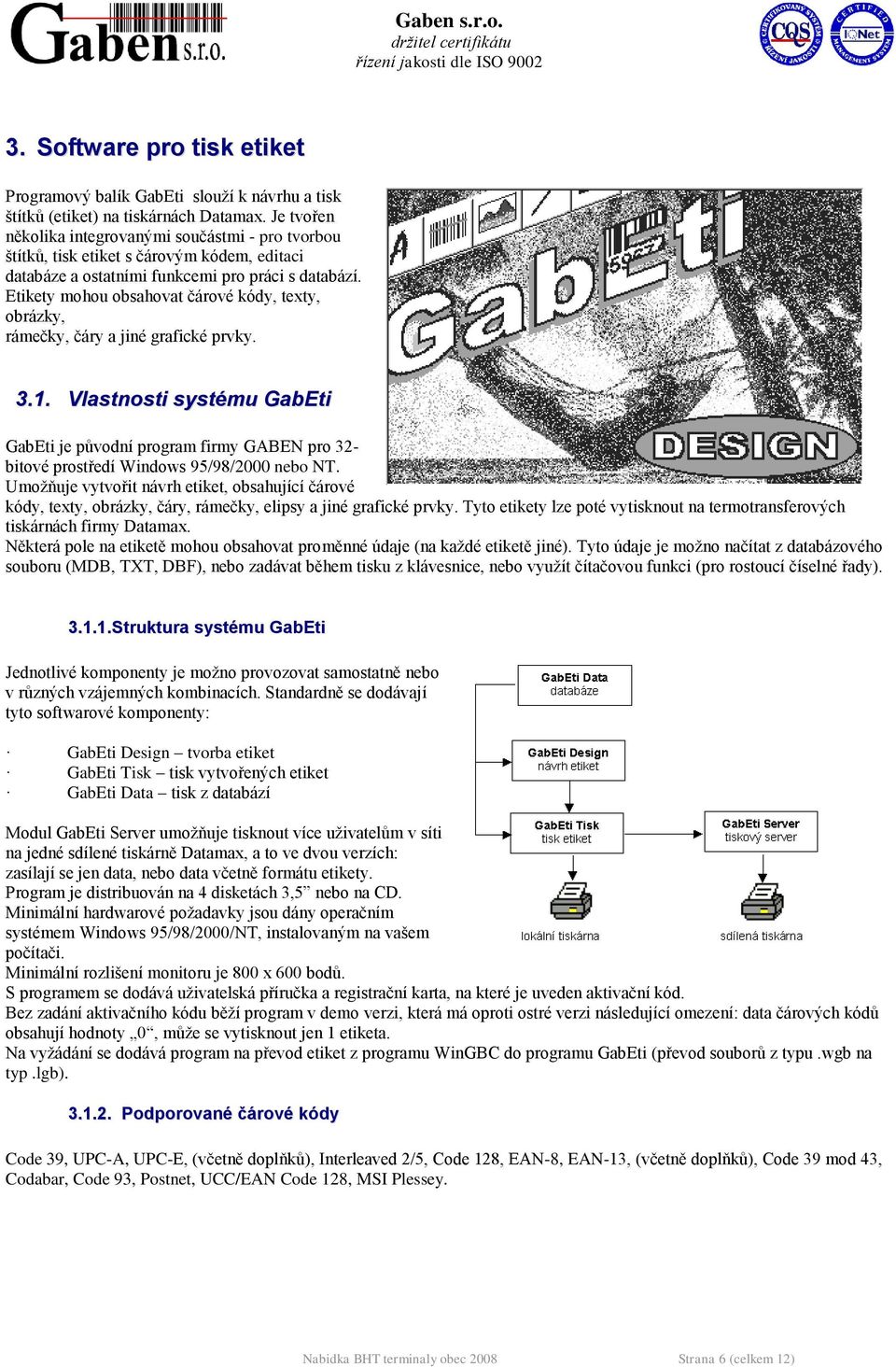

6 3. Software pro tisk etiket Programový balík GabEti slouží k návrhu a tisk štítků (etiket) na tiskárnách Datamax. Je tvořen několika integrovanými součástmi - pro tvorbou štítků, tisk etiket s čárovým kódem, editaci databáze a ostatními funkcemi pro práci s databází. Etikety mohou obsahovat čárové kódy, texty, obrázky, rámečky, čáry a jiné grafické prvky Vlastnosti systému GabEti GabEti je původní program firmy GABEN pro 32- bitové prostředí Windows 95/98/2000 nebo NT. Umožňuje vytvořit návrh etiket, obsahující čárové kódy, texty, obrázky, čáry, rámečky, elipsy a jiné grafické prvky. Tyto etikety lze poté vytisknout na termotransferových tiskárnách firmy Datamax. Některá pole na etiketě mohou obsahovat proměnné údaje (na každé etiketě jiné). Tyto údaje je možno načítat z databázového souboru (MDB, TXT, DBF), nebo zadávat během tisku z klávesnice, nebo využít čítačovou funkci (pro rostoucí číselné řady) Struktura systému GabEti Jednotlivé komponenty je možno provozovat samostatně nebo v různých vzájemných kombinacích. Standardně se dodávají tyto softwarové komponenty: GabEti Design tvorba etiket GabEti Tisk tisk vytvořených etiket GabEti Data tisk z databází Modul GabEti Server umožňuje tisknout více uživatelům v síti na jedné sdílené tiskárně Datamax, a to ve dvou verzích: zasílají se jen data, nebo data včetně formátu etikety. Program je distribuován na 4 disketách 3,5 nebo na CD. Minimální hardwarové požadavky jsou dány operačním systémem Windows 95/98/2000/NT, instalovaným na vašem počítači. Minimální rozlišení monitoru je 800 x 600 bodů. S programem se dodává uživatelská příručka a registrační karta, na které je uveden aktivační kód. Bez zadání aktivačního kódu běží program v demo verzi, která má oproti ostré verzi následující omezení: data čárových kódů obsahují hodnoty 0, může se vytisknout jen 1 etiketa. Na vyžádání se dodává program na převod etiket z programu WinGBC do programu GabEti (převod souborů z typu.wgb na typ.lgb) Podporované čárové kódy Code 39, UPC-A, UPC-E, (včetně doplňků), Interleaved 2/5, Code 128, EAN-8, EAN-13, (včetně doplňků), Code 39 mod 43, Codabar, Code 93, Postnet, UCC/EAN Code 128, MSI Plessey. Nabidka BHT terminaly obec 2008 Strana 6 (celkem 12)

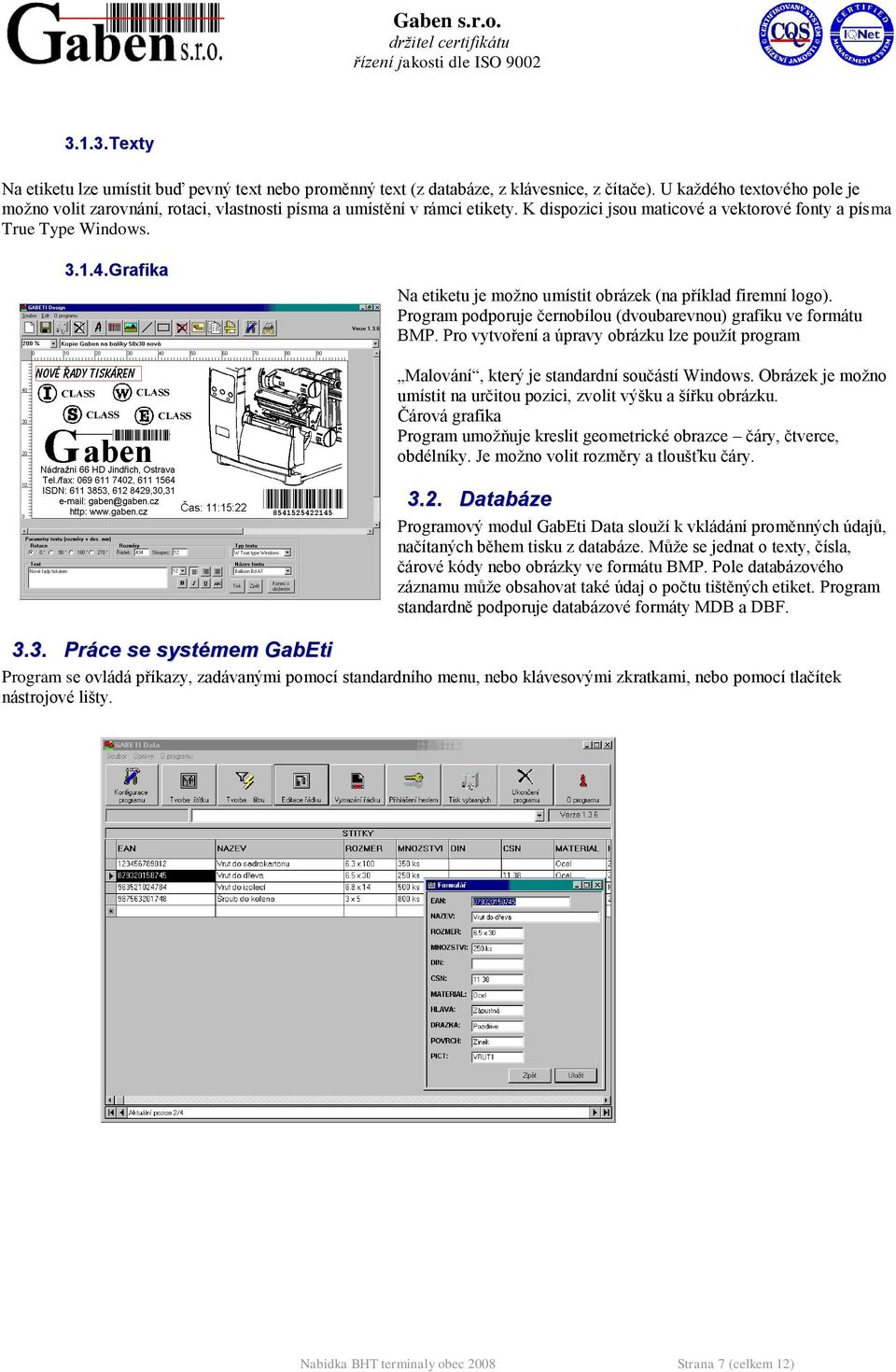

7 Texty Na etiketu lze umístit buď pevný text nebo proměnný text (z databáze, z klávesnice, z čítače). U každého textového pole je možno volit zarovnání, rotaci, vlastnosti písma a umístění v rámci etikety. K dispozici jsou maticové a vektorové fonty a písma True Type Windows Grafika Na etiketu je možno umístit obrázek (na příklad firemní logo). Program podporuje černobílou (dvoubarevnou) grafiku ve formátu BMP. Pro vytvoření a úpravy obrázku lze použít program Malování, který je standardní součástí Windows. Obrázek je možno umístit na určitou pozici, zvolit výšku a šířku obrázku. Čárová grafika Program umožňuje kreslit geometrické obrazce čáry, čtverce, obdélníky. Je možno volit rozměry a tloušťku čáry Databáze Programový modul GabEti Data slouží k vkládání proměnných údajů, načítaných během tisku z databáze. Může se jednat o texty, čísla, čárové kódy nebo obrázky ve formátu BMP. Pole databázového záznamu může obsahovat také údaj o počtu tištěných etiket. Program standardně podporuje databázové formáty MDB a DBF Práce se systémem GabEti Program se ovládá příkazy, zadávanými pomocí standardního menu, nebo klávesovými zkratkami, nebo pomocí tlačítek nástrojové lišty. Nabidka BHT terminaly obec 2008 Strana 7 (celkem 12)

8 4. Technické prostředky Na základě zkušeností nejen našich, ale i tuzemských a zahraničních partnerů, Vám pro Vaši aplikaci nabízím řadou aplikací ověřené komponenty. Přenosné terminály Toyota Denso se snímací technologií CCD pro bezkontaktní čtení se vyznačují pro použití ve skladech několika výraznými přednostmi v porovnání se snímači laserovými. Tiskárny Datamax zaujmou především příznivým poměrem cena/výkon při vysoké kvalitě zařízení i samotného tisku. Dodávaný hardware je plně podporován širokou škálou příslušenství a kompletní nabídkou spotřebního materiálu etiket a termotransfer pásek Přenosné snímače OFF-LINE Přenosné snímače Toyota Denso řady BHT jsou charakterizovány následujícími vlastnostmi: Bezkontaktní čtení do vzdálenosti až 0-560mm (dle typu terminálu), umožňující pohodlné čtení etiket, které jsou nalepeny na těžko přístupných místech. Ve snímači CCD na rozdíl od laserových nejsou použity žádné pohyblivé mechanické součástky, čímž je dosaženo maximální odolnosti proti mechanickému poškození při nárazech snímače (platí mimo typ BHT 7500). Kvalita snímání s rozlišením 0.1mm je plně srovnatelná s laserovým CCD technologie snímání se vyznačuje velmi malou spotřebou, proto je možné ve snímači používat standardní monočlánky s výdrží několika týdnů až měsíců. Snímač tedy není nutné nabíjet ve speciálních držácích a odstraní se problém nepřipravenosti v důsledku vybitých baterií. Ergonomický a přitom průmyslový design snímače spolu s minimální hmotností od 130 do 210g včetně baterií jej činí velice příjemným pracovním nástrojem pro všechny kategorie pracovníků. Několik možností komunikace terminálu s nadřazeným počítačem - přímé propojení kabelem s konektory ( výhodou je cena, nevýhodou nutnost manipulace s konektory ) - infračervený přenos přímo ze snímače na externí IR port počítače ( jako dočasné řešení) - odkládací komunikační jednotky s kombinovaným přenosem ( výhodou maximální komfort, nevýhodou cena ) - Bluetooth přenos dat pomocí vestavěné (typ BHT xxxxbb) K dalším přednostem snímačů patří kontrastní grafické LCD displeje, přehledné klávesnice s magickými programovatelnými klávesami, velikost paměťového prostoru, výrazný bzučák pro hlasitou identifikaci snímaných stavů. Pro případné další vlastní úpravy aplikačního SW je připraveno vývojové prostředí BHT Basic, které snadno zvládne i méně zkušený programátor. Pověstná kvalita zboží ze země vycházejícího slunce spolu s nulovou poruchovostí několika set námi prodaných kusů dávají záruku bezproblémového používání. Nabidka BHT terminaly obec 2008 Strana 8 (celkem 12)

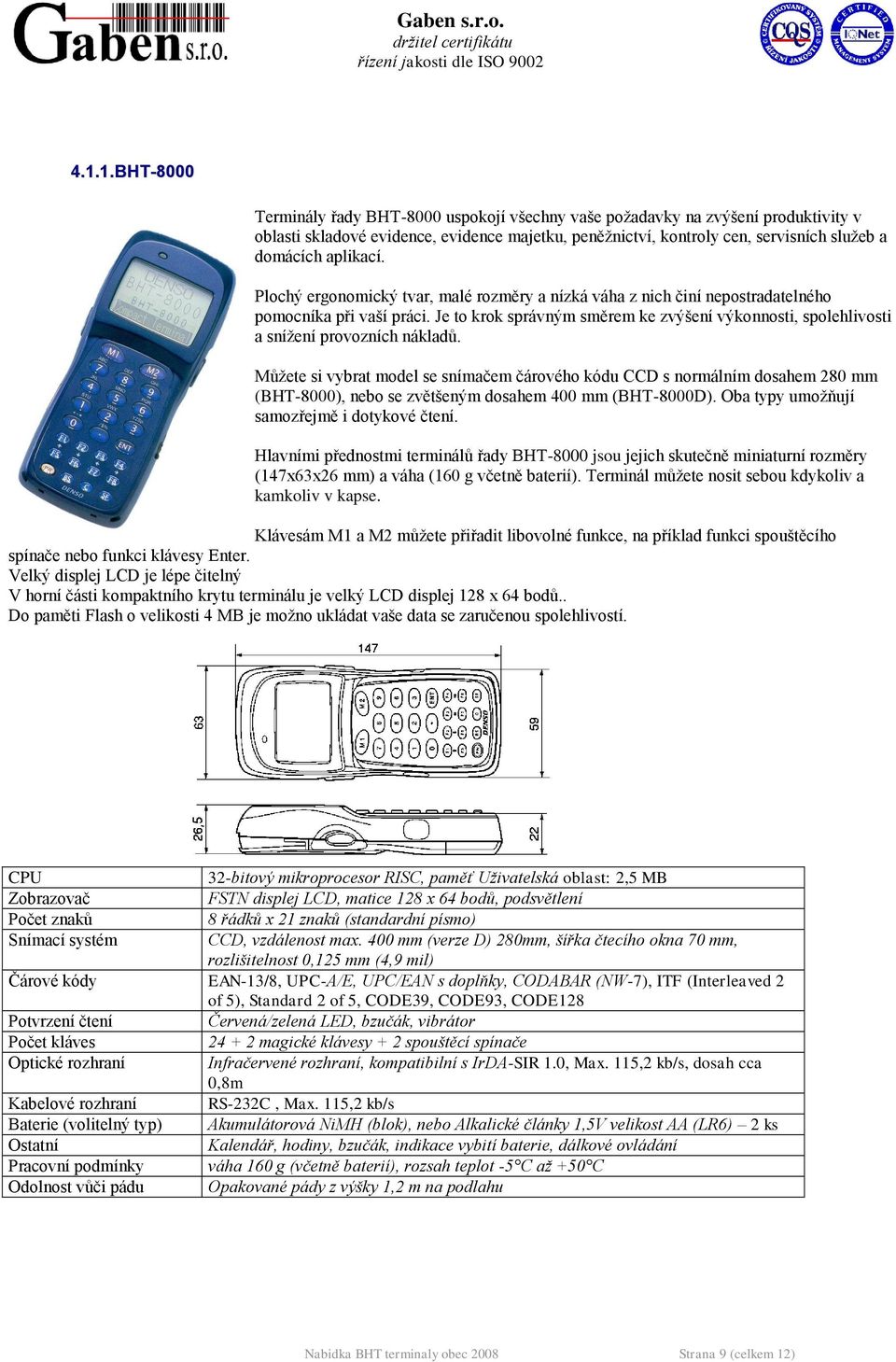

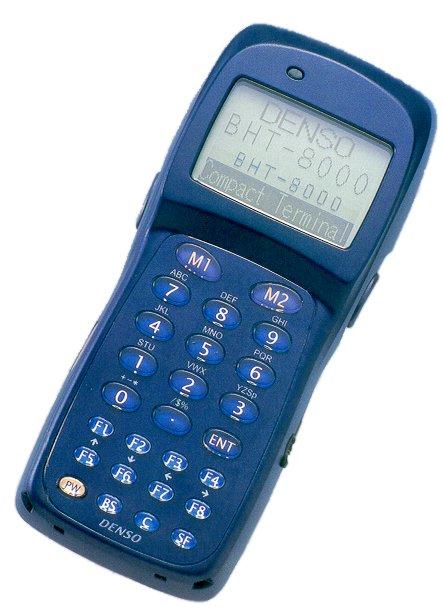

9 BHT-8000 Terminály řady BHT-8000 uspokojí všechny vaše požadavky na zvýšení produktivity v oblasti skladové evidence, evidence majetku, peněžnictví, kontroly cen, servisních služeb a domácích aplikací. Plochý ergonomický tvar, malé rozměry a nízká váha z nich činí nepostradatelného pomocníka při vaší práci. Je to krok správným směrem ke zvýšení výkonnosti, spolehlivosti a snížení provozních nákladů. Můžete si vybrat model se snímačem čárového kódu CCD s normálním dosahem 280 mm (BHT-8000), nebo se zvětšeným dosahem 400 mm (BHT-8000D). Oba typy umožňují samozřejmě i dotykové čtení. Hlavními přednostmi terminálů řady BHT-8000 jsou jejich skutečně miniaturní rozměry (147x63x26 mm) a váha (160 g včetně baterií). Terminál můžete nosit sebou kdykoliv a kamkoliv v kapse. Klávesám M1 a M2 můžete přiřadit libovolné funkce, na příklad funkci spouštěcího spínače nebo funkci klávesy Enter. Velký displej LCD je lépe čitelný V horní části kompaktního krytu terminálu je velký LCD displej 128 x 64 bodů.. Do paměti Flash o velikosti 4 MB je možno ukládat vaše data se zaručenou spolehlivostí. CPU 32-bitový mikroprocesor RISC, paměť Uživatelská oblast: 2,5 MB Zobrazovač FSTN displej LCD, matice 128 x 64 bodů, podsvětlení Počet znaků 8 řádků x 21 znaků (standardní písmo) Snímací systém CCD, vzdálenost max. 400 mm (verze D) 280mm, šířka čtecího okna 70 mm, rozlišitelnost 0,125 mm (4,9 mil) Čárové kódy EAN-13/8, UPC-A/E, UPC/EAN s doplňky, CODABAR (NW-7), ITF (Interleaved 2 of 5), Standard 2 of 5, CODE39, CODE93, CODE128 Potvrzení čtení Červená/zelená LED, bzučák, vibrátor Počet kláves magické klávesy + 2 spouštěcí spínače Optické rozhraní Infračervené rozhraní, kompatibilní s IrDA-SIR 1.0, Max. 115,2 kb/s, dosah cca 0,8m Kabelové rozhraní RS-232C, Max. 115,2 kb/s Baterie (volitelný typ) Akumulátorová NiMH (blok), nebo Alkalické články 1,5V velikost AA (LR6) 2 ks Ostatní Kalendář, hodiny, bzučák, indikace vybití baterie, dálkové ovládání Pracovní podmínky váha 160 g (včetně baterií), rozsah teplot -5 C až +50 C Odolnost vůči pádu Opakované pády z výšky 1,2 m na podlahu Nabidka BHT terminaly obec 2008 Strana 9 (celkem 12)

10 4.2. Termotransfer tiskárny čárového kódu Pro účely identifikace zboží čárovým kódem ve Vašem skladu Vám jednoznačně doporučuji používat etikety tištěné termotransfer technologií. Kvalita tisku a tisk na kotouče etiket jsou pro Váš sklad ideální. Vhodný typ tiskárny a spotřebního materiálu vyplyne z dalších jednání a z provedení zkušebního vzorku, který můžete otestovat přímo ve Vašich podmínkách, zda vyhovuje svým tvarem, velikostí a mechanickými vlastnostmi. U této technologie tisku totiž výsledný efekt nezáleží jen na vhodné volbě tiskárny, ale na vyváženosti všech komponent, kterými jsou tiskárna, etiketa a termotransfer páska Technologie termotransfer tisku Technologie termotransfer ( TTR ) je založena na přenosu barviva z pásky do povrchu etikety pomocí tepla, vyvinutého tiskovou hlavou tiskárny. Počet tepelných bodů v tiskové hlavě určuje kvalitu tisku ( rozlišení ), šířka hlavy pak maximální šířku etikety. Maximální délka potisku etikety závisí na vnitřní paměti tiskárny. TTR Tiskárny umožňují tisknout cokoliv stejně jako inkoustové nebo laserové tiskárny, od obrázků až po čárový kód. Termotransfer pásky se dodávají kromě černé ve všech základních barvách, ale u standardních tiskáren máte možnost tisknout vždy jen v jedné barvě. Existuje sice možnost barevného tisku, nicméně jedná se cenově náročnější způsob vzhledově zajímavých etiket, který je vhodný do maximální série etiket. Pro vyšší počet je levnější možností použít předtištěné etikety a na ně pomocí termotransfer tisku doplňovat upřesňující údaje Etikety Etikety dodáváme téměř v jakémkoliv provedení a velikostech, od nejlevnějších papírových, přes pokovené etikety s dlouhou životností až po speciální pečetící etikety TTR pásky Termotransfer pásky jsou rozdělené do tří kategorií. První kategorie nazývaná WAX na bázi vosku se používá pro potisk většiny papírových etiket pro běžnou potřebu. Druhá kategorie WAX/RESIN je kompozice vosku a smůly. Je velmi odolná proti rozmazání a setření. Je vhodná pro širokou oblast převážně syntetických materiálů. Třetí kategorií je RESIN na bázi čisté smůly. Je určena pro extrémní životnost potisku v průmyslových a chemických provozech. Pokud není v tiskárně šetřič pásky, je nutné počítat se spotřebou etikety/pásky v poměru 1/1, tj. na 10 cm dlouhou etiketu se spotřebuje 10 cm pásky Vlastnosti TTR tiskáren Datamax Na závěr této části Vám předkládám stručné souhrnné vlastnosti tiskáren Datamax, které se vyznačují ucelenou řadou začínající u nejmenší tiskárny E-4203 s tiskem několika menších etiket denně, přes tisk velkých 9 etiket na tiskárně W-6208 až po tisky rychlostí 30cm/s na tiskárně I konstrukce a design podřízený účelu tiskárny jednotný způsob ovládání celé řady tiskáren Datamax, umožňující jednoduchý upgrade, případně výměnu tiskárny široká škála doplňků k jednotlivým typům tiskáren: navíječe, odřezávače a odlupovače, přídavné LCD displeje možnost tisku v rozlišení 300dpi s přídavnou pamětí přídavné klávesnice pro autonomní tisk bez připojení PC možnost připojení tiskáren do sítě LAN verifikátory tisku automaticky kontrolující kvalitu tisku E x305mm 21-51mm/s Kancelář desítky etiket denně I x203mm mm/s Sklad, provoz stovky etiket denně W x305mm mm/s Sklad, provoz tisíce etiket denně Čidlo přítomnosti, odřezávač, hodiny, přídavná paměť Čidlo přítomnosti, odřezávač, navíječ, hodiny, přídavná paměť Čidlo přítomnosti, odřezávač, navíječ, šetřič pásky, hodiny, přídavná paměť Nabidka BHT terminaly obec 2008 Strana 10 (celkem 12)

11 Tiskárna I-4208 Pro nejrůznější aplikace, od kancelářských až po průmyslové, nabízí Datamax vynikající cenové i výkonové řešení vašich tiskových požadavků: tepelnou tiskárnu DMX-I-4208TM. Tato tiskárna byla navržena jako konečné řešení pro pokrytí trhu v oblasti 4 tepelného tisku a zahrnuje množství standardních vlastností, které šetří vaše investiční náklady. DMX-I-4208 se vyznačuje modulární konstrukcí, umožňující uživateli kdykoliv doplnit nebo změnit volitelné příslušenství. Tiskárnu lze snadno překonfigurovat tak, aby v budoucnu vyhověla potřebám rozvíjejících se aplikací. Základem tiskárny je řemeslně vypracovaný tlakový odlitek hliníkového rámu. Tato konstrukce zajišťuje při své nízké váze dlouhou životnost a spolehlivost. Na rozdíl od ostatních tiskáren této třídy má DMX-I ve svém standardním vybavení řadu doplňkových funkcí. Patří k nim dobře čitelný displej LCD na čelním panelu, barevně označené nastavovací prvky, schémata zavádění média v plastickém provedení, dobrý přístup k tiskové hlavě a jedinečný zaklapávací trn pásky, s kterým je zavedení nebo vyjmutí pásky dílem okamžiku. Rozhodování je snadné tepelná tiskárna Datamax DMX-I-4208 je nejlepší volbou z hlediska spolehlivosti, robustnosti a výkonu. Je to odpověď vyspělého průmyslu na vaše potřeby průmyslového tisku. Vlastnosti tiskáren Datamax řady I: Rychlý průchod etikety díky výkonnému 32-bitovému procesoru a 8 MB adresovatelné RAM zajistí DMX-I-4208 průchod první etikety rychlostí 152 mm/s nejrychleji ve své třídě. Snadné používání většinu funkcí lze snadno konfigurovat pomocí displeje LCD na čelním panelu. Zabudované mezinárodní funkce zprávy na displeji LCD mohou být anglicky, francouzsky, italsky, německy nebo španělsky. Možnosti tisku zahrnují podporu pro více než 40 jazyků. Jednoduchá obsluha jedinečné navíjecí a podávací trny umožňují zavádění média a pásky během okamžiku. Zabudované funkce I-4208 se dodává se zabudovaným standardním příslušenstvím, které u jiných modelů musíte draze zaplatit jako příslušenství na objednávku Způsob tisku Rychlost tisku Šířka tisku / média Délka tisku Typ média Podávací role Termotransferové pásky Rezidentní fonty Zvětšení a rotace fontů Podpora grafiky Paměť Rozhraní Driver Windows Konstrukce Provoz Příslušenství Přímý tepelný, volitelně termotransferový, 203 dpi (8 bodů/mm) 51 mm/s až 203 mm/s 104 mm, šířka média 25 mm až 118 mm 6 mm mm. S volitelným čidlem přítomnosti je nejmenší délka tisku 19 mm Materiál v rolích nebo skládané leporelo, perforované nebo souvislé etikety, vstupenky nebo visačky, tloušťky 0,0635-0,254mm Maximální průměr 203 mm na jádru o průměru 38 mm až 76 mm. Možno použít skládané leporelo, zavádění ze zadní strany tiskárny Šířky dle průmyslových standardů; průměr jádra 25 mm, délka až 600 m Deset alfanumerických fontů od 0,89 mm do 16,26 mm; OCR-A, OCR-B, Agfa CG Triumvirate ve vodorovné i svislé orientaci Všechny fonty jsou rozšiřitelné vertikálně a horizontálně až 24x; fonty a grafiku je možno tisknout ve 4 směrech: 0, 90, 180 a 270 Soubory ve formátu PCX, BMP a IMG 2 MB DRAM, 1 MB Flash Paralelní port Centronics, sériový RS až Bd, volitelně Ethernet Pro vytváření formátů etiket pomocí libovolného programu Windows Kovový kryt, průhledná boční dvířka pro snadnou kontrolu stavu média 220 V, 50 Hz, 4 C až 35 C, výška 322,6 mm, šířka 320,6 mm, hloubka 472,5 mm, 20,5 kg Interní navíječ, odřezávač etiket a další Nabidka BHT terminaly obec 2008 Strana 11 (celkem 12)

12 5. Navrhované řešení vzorový příklad Ks Název zboží Stručný popis Cena 1ks Cena celkem Terminály 2 BHT8000 Ruční terminál 8x20znaků, 4MB, CCD, AAA CU8001 Komunikační základna Zakaznicka aplikace PRIJEM / EXPEDICE /VYDEJ dle zadání GBCSTORE 1 Příprava Analýza Instalace Instalace, oživení, zaučení, dokumentace Celkem terminály Tiskárny volitelně. 1 E-4203 Malá tiskárna etiket GABETI Zakaznicka aplikace tisku etiket z databáze Příprava Příprava řešení Instalace Instalace, oživení, zaučení, dokumentace 0 0 Celkem tiskárna mimo cestovné mimo Ostravu Počet terminálů je možno měnit beze změn ostatních položek 5.1. Obsah nabídky Výše uvedená cenová nabídka zahrnuje: dodávku výše uvedeného zařízení instalaci výše uvedeného zařízení mimo stavebních úprav oživení a otestování systému, zaučení obsluhy na všech úrovních přístupových práv 5.2. Platební podmínky Výše uvedené ceny jsou uvedeny bez DPH. Platební podmínky ( po dohodě možno upravit ): SW + práce předem HW po dodání 5.3. Záruční podmínky Hardware: 24 měsíců podle typu hardware servis výměnným způsobem 5.4. Dodací lhůty Započetí montážních prací do 30 dnů od podpisu obchodních smluv Uvedení do zkušebního provozu do 14 dnů od započetí montážních prací Ukončení zkušebního provozu a předání díla uživateli do 14 dnů od uvedení do zkušebního provozu Výše uvedené termíny a jejich návaznost budou přizpůsobeny požadavkům uživatele. Jednotlivé obchodní případy se uzavírají na základě písemné objednávky Odběratele a pokud není písemně uvedeno jinak, platí pro obchodní vztah Všeobecné obchodní podmínky GABEN, s.r.o. a pro cenovou kalkulaci platí ceny uvedené v platné cenové nabídce nebo platné ke dni přijetí objednávky. Nabidka BHT terminaly obec 2008 Strana 12 (celkem 12)
