2 Úskalí současných firem Jedním největších problémů, kterým dnešní firmy čelí je výběr a správné nastavení datového úložiště sdíleného ve firemní síti, které má sloužit jako centrální úložiště firemních dat, k bezpečnému sdílení dat mezi jednotlivými odděleními firmy. Také je důležité zálohovat data jednotlivých uživatelů, aby se předešlo risku ztráty cenných dat. Řada NAS serverů QNAP TS-409 poskytuje firmám vysoký výkon a malou cenu. A navíc kromě obsáhlé specifikace a jednoduchému použití TS-409 nabízí funkce jednoduché výměny disků spolu s rozšířením diskového pole RAID a zvýšení úrovně RAID pole (Hot-swap hard drive design, Online RAID Capacity Expansion a Online RAID Level Migration). V minulosti byly tyto funkce dostupné jenom největším firmám, nyní je TS-409 nabízí za rozumnou cenu každému. QNAP úspěšně tyto funkce implementoval a navíc nabízí jednoduché uživatelské rozhraní pro jejich použití. Tento manuál ukazuje jednotlivé případy, jak můžete výše uvedené funkce provést v praxi, nám to ukáže uživatel Jeffrey. Dozvíte se jednotlivé kroky, které musíte udělat k použití funkce Online RAID Capacity Expansion a Online RAID Level Migration a jaké výhody to uživatelům přinese [2]

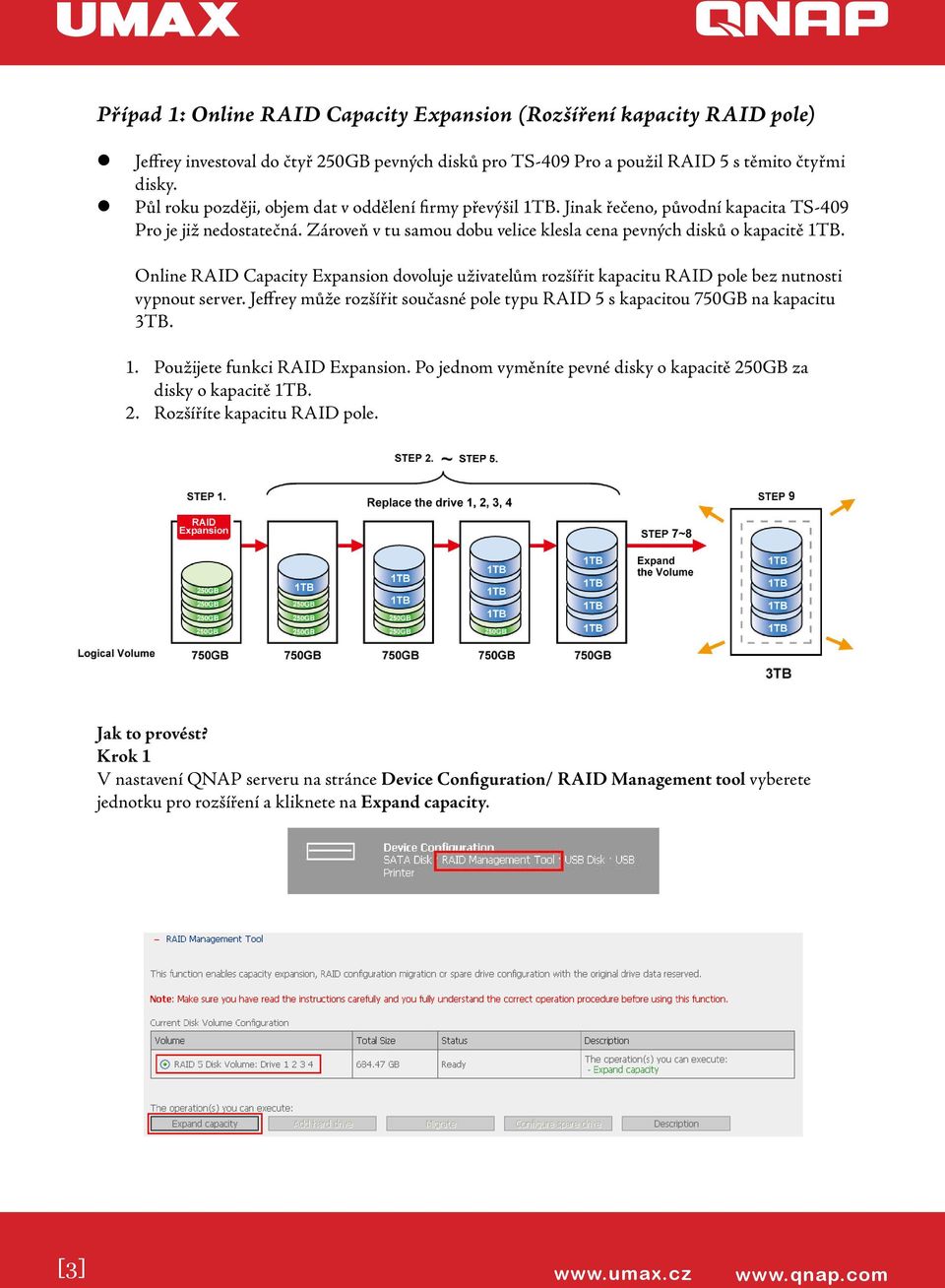

3 Případ 1: Online RAID Capacity Expansion (Rozšíření kapacity RAID pole) Jeffrey investoval do čtyř 250GB pevných disků pro TS-409 Pro a použil RAID 5 s těmito čtyřmi disky. Půl roku později, objem dat v oddělení firmy převýšil 1TB. Jinak řečeno, původní kapacita TS-409 Pro je již nedostatečná. Zároveň v tu samou dobu velice klesla cena pevných disků o kapacitě 1TB. Online RAID Capacity Expansion dovoluje uživatelům rozšířit kapacitu RAID pole bez nutnosti vypnout server. Jeffrey může rozšířit současné pole typu RAID 5 s kapacitou 750GB na kapacitu 3TB Použijete funkci RAID Expansion. Po jednom vyměníte pevné disky o kapacitě 250GB za disky o kapacitě 1TB. Rozšíříte kapacitu RAID pole. Jak to provést? Krok 1 V nastavení QNAP serveru na stránce Device Configuration/ RAID Management tool vyberete jednotku pro rozšíření a kliknete na Expand capacity. [3]

4 Krok 2 Klikněte na Replace u prvního disku, který má být vyměněn. Poté pokračujte podle zobrazených instrukcí. Tip: Po výměně disku je v tabulce v poli Description text You can replace this drive. To znamená, že můžete vyměnit disk za větší, nebo tento skok přeskočit, pokud jste již disk vyměnili. Pozor: V době kdy probíhá synchronizace pevných disků NEVYPÍNEJTE server NAS a nevyměňujte pevné disky. Krok 3 Až bude v poli Description napsáno Please remove this drive vyndejte pevný disk z NAS serveru. Po vyndání disku počkejte, až NAS server dvakrát pípne. [4]

5 Krok 4 Až v tabulce v poli Description bude napsáno Please insert the new drive vložte nový pevný disk do prázdného slotu. Krok 5 Po vložení nového disku počkejte, až NAS pípne. Systém začne obnovovat data, která byla na vloženém disku. Krok 6 Až obnova dat skončí, zopakujte kroky 2 až 5 s ostatními disky. [5]

6 Krok 7 Až vyměníte všechny disky a proběhne obnova dat, klikněte na Expand capacity, aby došlo k rozšíření kapacity pole RAID. Klikněte OK pro pokračování. NAS server pípne a začne rozšiřovat kapacitu RAID pole. Krok 8 Rozšíření kapacity může trvat několik hodin až několik desítek hodin podle velikosti disků. Počkejte, až rozšíření skončí. NEVYPÍNEJTE server NAS v průběhu rozšiřování kapacity. [6]

7 Krok 9 Poté, co je rozšíření RAID pole skončeno, zobrazí se nová kapacita a stav se zobrazuje jako Ready. Můžete začít používat server s větší kapacitou. (V příkladu jste získali kapacitu 3TB) Tip: Pokud disky zobrazují stav Ready, můžete provést rozšíření kapacity RAID pole. [7]

8 Případ 2: Online RAID Level Migration (Zvýšení úrovně RAID pole) Při prvním zapojení TS-409 Pro investoval Jeffrey do disku o kapacitě 1TB a nastavil ho do Single Disk módu. TS-409 Pro je používán jako úložiště sdílených dat v oddělení firmy. Půl roku později se zjistilo, že se na TS-409 Pro ukládá čím dál více důležitých dat. Protože se oddělení bojí, že by mohlo dojít k selhání disku a ztrátě veškerých dat, tak se Jeffrey rozhodl, že bude používat RAID pole typu 5. Online RAID Level Migration dovoluje uživatelům ze začátku použít jeden disk a později přejít na RAID, kvůli větší ochraně dat. Toto přesunutí se provede bez nutnosti vypínat server a veškerá původní data jsou zachována. Online RAID migration dovoluje: Změnit nastavení z Single Disk na RAID 1 nebo RAID 5 nebo RAID 6 Změnit nastavení z RAID 1 na RAID 5 nebo RAID 6 Změnit nastavení z RAID5 s třemi pevnými disky na RAID Připravíte si pevné disky stejné nebo větší kapacity jako je původní disk. Použijete funkci RAID Migration (Změna systému z jednoho pevného disku v Single Disk módu na diskové pole RAID 5 se čtyřmi pevnými disky.) Jak to provést? Krok 1 V nastavení NAS serveru na stránce Device Configuration/ SATA Disk je současná konfigurace zobrazena jako Single Disk (s kapacitou 1TB). [8]

9 Krok 2 Vložte nové pevné disky o kapacitě 1TB do slotu 2, 3 a 4. Server NAS sám pozná, že byly vloženy nové disky. Stav nového disku se bude zobrazovat jako Unmounted. Krok 3 V nastavení na stránce Device Configuration/ RAID Management Tool vyberte který disk chcete použít k rozšíření a zmáčkněte Migrate. [9]

10 Krok 4 Vyberte jeden nebo více disků, které chcete použít k rozšíření. Také vyberte, jakou metodu rozšíření chcete použít, jaké RAID pole chcete vytvořit. Zobrazí se vám, jaká bude výsledná kapacita po rozšíření. Poté klikněte na Migrate. Poznámka: Veškerá data, která byla na vybraných (právě vložených) discích budou smazána. Data na disku, který rozšiřujete, budou zachována. Klikněte OK pro pokračování. [10]

11 Krok 5 V průběhu rozšiřování se v tabulce v poli Description zobrazí celková kapacita po rozšíření a z bývající čas. Poznámka: V průběhu rozšiřování bude NAS server po nějakou dobu ve stavu jen pro čtení a nebudete na něj moci zapsat nová data. To nastane zhruba v 11%~49% celkového průběhu. Krok 6 Po skončení rozšiřování se zobrazí nová konfigurace diskového pole RAID (v příkladu RAID 5) a stav disku bude označen jako Ready. Nyní můžete začít používat nové nastavení. Proces může trvat několik hodin až několik desítek hodin, záleží na velikosti pevných disků. V průběhu rozšiřování se můžete připojit na stránku s nastavení NAS serveru a zkontrolovat průběh. [11]

12 Případ 3: Použití Online RAID Capacity Expansion a Online RAID Level Migration zároveň Jeffrey měl za úkol nastavit file server a FTP server. Bohužel na to měl jen jeden 250GB pevný disk, proto nastavil TS-409 Pro do módu Single Disk Původní plán počítal s vytvořením 3TB diskového pole typu RAID 5 na TS-409 Pro. Jeffrey nyní plánuje dokoupit pevné disky a nastavit TS-409 Pro na diskové pole typu RAID 5 a rozšířit kapacitu na 3TBs tím, že se veškerá předchozí data zachovají. 1. Spusťte Online RAID Level Migration na přesun systému z módu Single Disk na RAID 5. Celková kapacita nyní bude 750GB v RAID 5. (S jedním 250GB diskem a třemi 1TB disky bude celková kapacita 250GB*4 v nastavení RAID 5.) Poznámka: Pro podrobnější informace a návod jak to provést se podívejte do příkladu 2. Proveďte 2. Online RAID Capacity Expansion, abyste nahradili starý 250GB pevný disk za nový disk s kapacitou 1TB. Poté rozšíříte kapacitu logické jednotky z 750GB na 3TB v poli RAID 5. Poznámka: Pro podrobnější informace a návod jak to provést se podívejte do příkladu 2. [12]

13 Shrnutí Řada serverů TS-409 dovoluje uživatelům jednoduše rozšířit kapacitu diskového pole RAID spolu s tím, jak rostou nároky na velikost datových úložišť a zároveň můžete zvýšit úroveň datového pole RAID pro vyšší zabezpečení dat. Dále díky interaktivnímu instalačnímu programu a webovému uživatelskému rozhraní mohou administrátoři jednoduše upravovat nastavení disků, nastavení uživatelů a práva uživatelů. Komplexní log systému a ová upozornění snižují náklady na údržbu systému. Řada NAS serverů TS-409 v sobě integruje výkonné funkce jako Printer Server, FTP Server, File Server, automatické zálohy a zabezpečenou vzdálenou replikaci dat, které dovolují nasazení serveru pro různé účely. [13]
