1 Uživatelský modul File Uploader APLIKAC NÍ PR ÍRUC KA

2 POUŽITÉ SYMBOLY Použité symboly Nebezpečí důležité upozornění, které může mít vliv na bezpečí osoby nebo funkčnost přístroje. Pozor upozornění na možné problémy, ke kterým může dojít ve specifických případech. Informace, poznámka informace, které obsahují užitečné rady, nebo zajímavé poznámky. Conel s.r.o., Sokolská 71, Ústi nad Orlicí, Česká Republika Příručka byla vydána v ČR, 23. listopadu 2015 i

3 OBSAH Obsah 1 Popis uživatelského modulu 1 2 Konfigurace Perioda nahrávání souborů Perioda mazání souborů Systémový log 4 4 Doporučená literatura 5 ii

4 SEZNAM OBRÁZKŮ Seznam obrázků 1 Webové rozhraní Základní konfigurace Konfigurace periody nahrávání Konfigurace periody mazání Systémový log iii

5 SEZNAM TABULEK Seznam tabulek 1 Popis položek konfiguračního formuláře iv

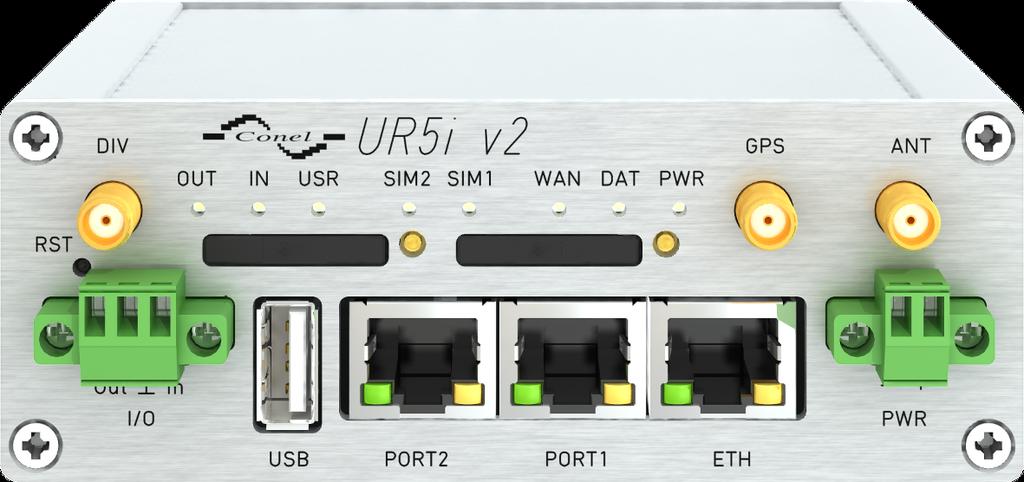

6 1. POPIS UŽIVATELSKÉHO MODULU 1. Popis uživatelského modulu Uživatelský modul File Uploader není součástí standardního firmware routeru. Způsob, jakým jej lze nahrát, je popsán v Konfiguračním manuálu (viz [1,2]). File Uploader je kompatibilní se všemi routery řady v2 a v3. Tento modul je určen pro synchronizaci souborů mezi routerem a vzdáleným zařízením (FTP serverem). K tomuto účelu je využíván protokol FTP (File Transfer Protocol), tedy protokol pro přenos souborů v rámci počítačové sítě. Od okamžiku, kdy uživatel modul aktivuje, běží v routeru skript, který periodicky kontroluje obsah uživatelem definovaného adresáře a automaticky nahrává (přesouvá) zde uložené soubory na předem specifikovaný FTP server. V případě jakéhokoliv problému s přesunutím souboru je proces synchronizace okamžitě proveden znovu. Po třech neúspěšných pokusech je přesouvání souborů odloženo na další řádný termín (dle konfigurace modulu). Maximální velikost souboru není nijak omezena. Pro konfiguraci File Uploader modulu je k dispozici webové rozhraní, které vyvoláte kliknutím na jméno modulu na stránce User modules webového rozhraní příslušného routeru. V levé části webového rozhraní modulu je umístěno menu s nabídkou stránek určených pro konfiguraci modulu (Configuration) a sledování stavu modulu (System Log). V menu se nachází také položka Return, která přepíná z rozhraní tohoto modulu na rozhraní příslušného routeru. Obrázek 1: Webové rozhraní 1

7 2. KONFIGURACE 2. Konfigurace Samotná konfigurace uživatelského modulu se provádí pomocí formuláře, který lze zobrazit kliknutím na položku Configuration. První položka Enable File Uploader slouží k aktivaci tohoto modulu, tj. ke spuštění skriptu, který periodicky kontroluje obsah definovaného adresáře a nahrává zde uložené soubory na předem specifikovaný FTP server. Další položky mají následující význam: Položka Scan Folder Remote URL Username Password Popis Definice adresáře v routeru, ze kterého budou kopírovány soubory na FTP server. URL adresa FTP serveru, na který se budou ukládat kopírované soubory. Adresa se zadává v tomto tvaru: ftp://example.com/ Uživatelské jméno pro přihlášení k FTP serveru Heslo pro přihlášení k FTP serveru Tabulka 1: Popis položek konfiguračního formuláře Následuje položka Work only when nobody is connected to internal FTP Server, která definuje, zda je možné soubory kopírovat také ve chvíli, kdy je aktivní spojení k internímu FTP serveru (v routeru). Tedy ve chvíli, kdy je do obsahu scanovaného adresáře zasahováno. Doporučujeme položku Work only when nobody is connected to internal FTP Server ponechat zaškrtnutou. Přenos souborů z definovaného adresáře tak bude probíhat pouze tehdy, není-li vytvořeno spojení s interním FTP serverem (s vyčítanou složkou). Další položka v konfiguračním formuláři Remove files older than umožňuje v kontrolovaném adresáři (Scan Folder) mazat soubory starší než nastavený časový úsek. Volit lze úsek v řádu několika hodin až několika let. Obrázek 2: Základní konfigurace 2

8 2. KONFIGURACE 2.1 Perioda nahrávání souborů Konfigurační formulář umožňuje volit mezi třemi druhy intervalů, ve kterém jsou soubory na FTP server nahrávány. Vždy po uplynutí daného počtu hodin Každý den v danou hodinu Ve zvolený den v týdnu v danou hodinu Obrázek 3: Konfigurace periody nahrávání 2.2 Perioda mazání souborů Konfigurační formulář umožňuje volit mezi třemi druhy intervalů, ve kterém jsou soubory ze sledovaného adresáře mazány. Vždy po uplynutí daného počtu hodin Každý den v danou hodinu Ve zvolený den v týdnu v danou hodinu Obrázek 4: Konfigurace periody mazání 3

9 3. SYSTÉMOVÝ LOG 3. Systémový log V případě jakýchkoliv problémů s připojením je možné vyvolat systémový log volbou položky System Log v menu. Zobrazí se okno, v němž jsou uvedena podrobná hlášení od jednotlivých aplikací běžících v routeru včetně hlášení týkajících se tohoto užvatelského modulu. Pomocí tlačítka Save Log je možné systémový log uložit do připojeného počítače. Obrázek 5: Systémový log 4

10 4. DOPORUČENÁ LITERATURA 4. Doporučená literatura [1] Conel: Konfigurační manuál pro v2 routery [2] Conel: Konfigurační manuál pro v3 routery 5
