1 DR16 EVS Standardní regulační ventily Regulační a uzavírací klapka

2 IMI TA / Regulační ventily / DR16 EVS DR16 EVS Pro regulaci a uzavírání ve vytápěcích a chladících soustavách budov i průmyslových aplikacích. Vhodné pro vodu i páru. Klíčové vlastnosti > > Příruba s oky Snadná a rychlá montáž mezi příruby. > > Těsné uzavření nerezová klapka Klapka z nerezové oceli a těsnění z EPDM pro široké spektrum médií. Technický popis Oblast použití: Soustavy chlazení a vytápění, nízkotlaká pára, teplonosné látky s nemrznoucími a protikorozními přísadami (max 50%): na bázi glykolu, glycerinu, ethyl alkoholu, propylen dichlorid alkoholu,mono ethyl alkoholu, ethylu, methyl alkoholu, antidichlorid fluor methanu N+. Funkce: Regulace Uzavírání Rozměry: DN Tlaková třída: PN 6 - PN 16 Teplota: Max. pracovní teplota: 110 C Min. pracovní teplota: -10 C Pro nižší a vyšší teploty kontaktujte IMI Hydronic Engineering. Materiál: Tělo: sférický grafit EN-JS1030 Těsnění sedla: EPDM Klapka: CrNi-ocel Hřídel: CrNi-ocel Těsnění hřídele: EPDM Označení: DN a PN. Směr proudění: ibovolně z obou stran. Typ připojení: Mezipřírubové provedení Stavební délky: Dle EN základní série 20. Netěsnost: EN 1349 třída netěsnosti VI G1 (těsné uzavření). Varianta klapky: - Speciální lak, max. 80 C - Bezsilikonové provedení 2

3 Technický popis klapky s pohonem DN ) 200 1) Kvs-hodnota m 3 /h M125 I Čas přestavění/90 s 130 Uzavírací tlak kpa I Čas přestavění/90 s 130 M135 Uzavírací tlak kpa II Čas přestavění/90 s 70 Uzavírací tlak kpa M140 I Čas přestavění/90 s 10 Uzavírací tlak kpa I Čas přestavění/90 s 130 M150 Uzavírací tlak kpa II Čas přestavění/90 s 70 Uzavírací tlak kpa I Čas přestavění/90 s 130 M180 Uzavírací tlak kpa II Čas přestavění/90 s 70 Uzavírací tlak kpa Uzavírací tlak je limitován tlakovou třídou. 100 kpa = 1 bar = 10 m v.sl 1) Snížený kroutící moment 3

4 IMI TA / Regulační ventily / DR16 EVS M DN H Kg H , , , , , ,2 Technický popis M125 Čas přestavění při 50 Hz/90 1) s 130 Kroutící moment Nm 25 Napájecí napětí VAC % -10% Frekvence Hz 50/60 ±5% Příkon VA 6,5 Vstupní signál 2) 3-bodový Výstupní signál 2) - 1) Uvádějte při objednání 2) Vstupní signál lze invertovat Třída krytí: IP 43 Teplota okolí: 0-50 C Schéma zapojení: Standardní dodávka Speciální příslušenství Pracovní režim: S1-100% ED c/h 1200 EN WE1 WE2 WE3 WE4 P1 Snímače pozic: Pozice je závislá na nastavení Varianty pohonů: - Napájecí napětí: 24 VAC - Snímače koncových pozic: 2 spínače (WE3/WE4), bezpotenciálové, libovolně nastavitelné. Zátěž: 10 A / 250 VAC - Potenciometr s příslušenstvím: 0.2 / 1 / 10 kω (1.5 VA) N PE N1 2 3 Mainboard

5 M xM20x1,5 2xM16x1,5 H DN H Kg , , , , , ,5 Technický popis M135 Čas přestavění 50 Hz/90 1) s I = 130 II = 70 Uzavírací síla Nm Napájecí napětí VAC % -10% Frekvence 1) Hz 50/60 ±5% Příkon VA 9 Vstupní signál 3-bodový 1) Prosím uvádějte při objednávání Třída krytí: IP 54 Teplota okolí: 0-50 C Schéma zapojení: Standardní dodávka Speciální příslušenství Pracovní režim: S1-100% ED c/h 1200 EN WE1 WE2 WE3 WE4 P1 P2 H Snímače pozic: Pozice je závislá na nastavení Varianty pohonů: - Napájecí napětí: 24 VAC - Snímače pozic: 2 spínače (WE3/WE4), bezpotenciálové, libovolně nastavitelné. Příkon: 10 A / 250 VAC - Potenciometr s uchycením: 0.2 / 1 / 10 kω (1.5 VA) - Třída krytí: IP 65 - Ohřívač hřídele: C: 25 VA 24, 115, 230 VAC: 50/60 Hz N PE C C N

6 IMI TA / Regulační ventily / DR16 EVS M xM20x1,5 2xM16x1,5 H DN H Kg Technický popis M140 Čas přestavění 50 Hz/90 1) s 10 Uzavírací síla Nm 50 Napájecí napětí VAC % -10% Frekvence 1) Hz 50/60 ±5% Příkon VA 55 Vstupní signál 3-bodový 1) Prosím uvádějte při objednávání Třída krytí: IP 54 Schéma zapojení: Standardní dodávka Speciální příslušenství Teplota okolí: 0-50 C Pracovní režim: S3-50% ED c/h 1200 EN WE1 WE2 WE3 WE4 P1 P2 H Snímače pozic: Pozice je závislá na nastavení Varianty pohonů: - Napájecí napětí: 24 VAC - Snímače pozic: 2 spínače (WE3/WE4), bezpotenciálové, libovolně nastavitelné. Příkon: 10 A / 250 VAC - Potenciometr s uchycením: 0.2 / 1 / 10 kω (1.5 VA) - Třída krytí: IP 65 - Ohřívač hřídele: C: 25 VA 24, 115, 230 VAC: 50/60 Hz N PE C C N

7 M xM20x1,5 2xM16x1,5 H DN H Kg , , , , ,5 Technický popis M150 Čas přestavění 50 Hz/90 1) s I = 130 II = 70 Uzavírací síla Nm Napájecí napětí VAC % -10% Frekvence Hz 50/60 ±5% Příkon VA 12 Vstupní signál 3-bodový 1) Prosím uvádějte při objednávání Třída krytí: IP 54 Schéma zapojení: Standardní dodávka Speciální příslušenství Teplota okolí: 0-50 C Pracovní režim: S1-100% ED c/h 1200 EN WE1 WE2 WE3 WE4 P1 P2 H Snímače pozic: Pozice je závislá na nastavení Varianty pohonů: - Napájecí napětí: 24 VAC - Snímače pozic: 2 spínače (WE3/WE4), bezpotenciálové, libovolně nastavitelné. Příkon: 10 A / 250 VAC - Potenciometr s uchycením: 0.2 / 1 / 10 kω (1.5 VA) - Třída krytí: IP 65 - Ohřívač hřídele: C: 25 VA 24, 115, 230 VAC: 50/60 Hz N PE C C N

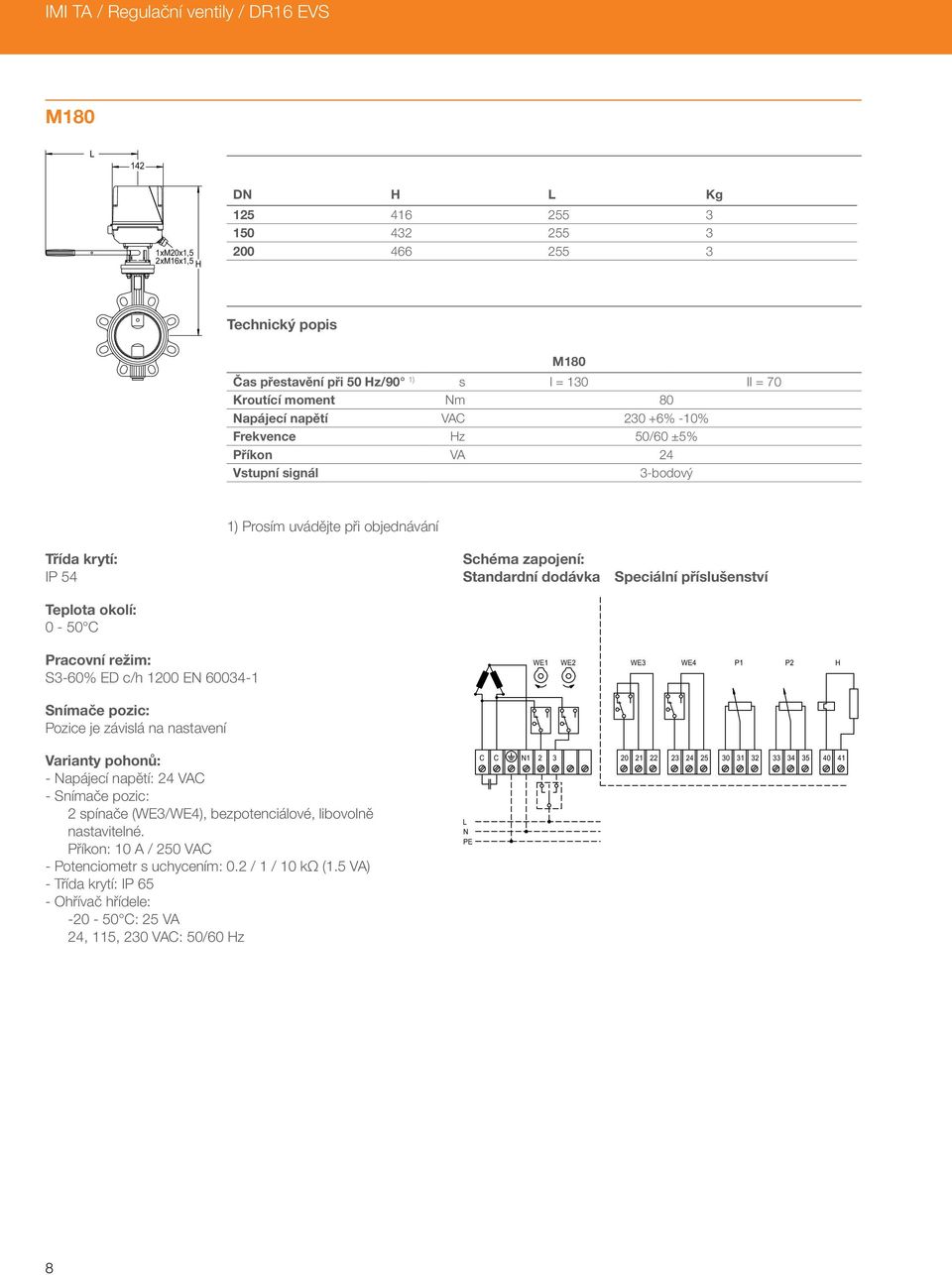

8 IMI TA / Regulační ventily / DR16 EVS M xM20x1,5 2xM16x1,5 H DN H Kg Technický popis M180 Čas přestavění při 50 Hz/90 1) s I = 130 II = 70 Kroutící moment Nm 80 Napájecí napětí VAC % -10% Frekvence Hz 50/60 ±5% Příkon VA 24 Vstupní signál 3-bodový 1) Prosím uvádějte při objednávání Třída krytí: IP 54 Schéma zapojení: Standardní dodávka Speciální příslušenství Teplota okolí: 0-50 C Pracovní režim: S3-60% ED c/h 1200 EN WE1 WE2 WE3 WE4 P1 P2 H Snímače pozic: Pozice je závislá na nastavení Varianty pohonů: - Napájecí napětí: 24 VAC - Snímače pozic: 2 spínače (WE3/WE4), bezpotenciálové, libovolně nastavitelné. Příkon: 10 A / 250 VAC - Potenciometr s uchycením: 0.2 / 1 / 10 kω (1.5 VA) - Třída krytí: IP 65 - Ohřívač hřídele: C: 25 VA 24, 115, 230 VAC: 50/60 Hz N PE C C N

9 DR16 EVS ØD (PN 6) ØD (PN 16) MAN AUTO DN D PN 6 D PN 10/ PN 16 Počet otvorů pro šrouby PN 6 Počet otvorů pro šrouby PN 10 / PN 16 Kg Objednací č x Ø11 4 x Ø18 3, x Ø11 4 x Ø18 3, x Ø14 4 x Ø18 3, x Ø14 4 x Ø18 4, x Ø14 4 x Ø18 4, x Ø18 4 x Ø18 5, x Ø18 4 x Ø18 6, x Ø18 8 x Ø18 9, x Ø18 4 x Ø22 11, x Ø18 4 x Ø22 15, Pohony Typ Napájecí napětí Kroutící moment Vstupní signál Objednací č. [Nm] M VAC 25 3-bodový M135 I 230 VAC 35 3-bodový M135 II 230 VAC 15 3-bodový M VAC 50 3-bodový M150 I 230 VAC 50 3-bodový M150 II 230 VAC 40 3-bodový M180 I 230 VAC 80 3-bodový M180 II 230 VAC 80 3-bodový

10 IMI TA / Regulační ventily / DR16 EVS DR16 EVS Komplet s pohonem Doporučujeme objednávat kompletní klapku s pohonem z důvodu správné instalace a nastavení koncových spínačů pohonu. DN Pohon Objednací č. 25 M M135 I M135 II M M M135 I M135 II M M M135 I M135 II M M M135 I M135 II M M M135 I M135 II M M150 I M150 II M M135 I M135 II M M150 I M150 II M M135 I M135 II M M150 I M150 II M M150 I M150 II M180 I M180 II M M150 I M150 II M180 I M180 II M180 I M180 II

11 11

12 IMI TA / Regulační ventily / DR16 EVS Veškeré produkty, texty, fotografie a diagramy použité v tomto dokumentu mohou být změněny společností IMI Hydronic Engineering bez předchozího upozornění a udání důvodu. Pro aktuální informace o našich produktech a technických datech, navštivte prosím stránky CS DR16 EVS
