1 TIA na dosah Upgrade systému na verzi PCS Jan Kváč SIMATIC PCS 7 Promoter Tel: jan.kvac@siemens.com

2 Motivace Končící rozšířená podpora Windows XP ze strany MS Nové PC s novými možnostmi (RAID 5, SSD,...) Nový hardware SIMATIC (AS FW6.0 a AS 410), Profinet Nové funkce systému APL, APC, vizualizace, uživatelsky definovatelné třídy alarmů AdvancedES Procesní historian, Informační server, atd... Přínosy: Nový systém, nové možnosti Výkonnější HW Ochrana investic

3 Upgrade z V6.x a 7.0 V6.x V7.1 V8.01 V7.0 V7.1 V8.01 bez využití nových funkcí s využitím nových funkcí Upgrade z V7.1 SP3 (4) V7.1 V8.01 bez využití nových funkcí s využitím nových funkcí

4 Migrace z V6.1 na 7.1 obecně Krok Akce ES OS OS klient 1 Záloha PCS 7 projektu pro update x 2 Instalace a nastavení ES a OS x x x 3 Obecné úpravy v projektu x 4 Adaptace v NetPro a konverze CFC/SFC plánů x 5 Adaptace OS nastavení x 6 Práce na OS v SIMATIC Manageru x 7 Nahrání na cílové stanice x x x

5 Záloha PCS 7 projektu pro update 1) Otevřete Simatic Manager 2) vyberte z menu File > Archive a vyberte multiprojekt, který chcete archivovat Archivovaný projekt bude reprezentovat stav projektu před aktualizací 3) Zpětné načtení nastavení AS parametrů Charts > Read Back Program V dialogovém okně vyberte "Program on the CPU" a "Only data relevant for operator control and monitoring a klikněte na OK. 4) Záloha uživatelských knihoven 5) Záloha operátorských textů Options > Manage Multilingual Texts > Export menu command. Otevře se dialog "Export user texts

6 Instalace PCS 7 na PC 1) Pokud budete používat stejné PC, jako pro starší verzi, vložte do DVD mechaniky DVD PCS 7 V7.1 SP4 a při instalaci zvolte možnost Update. Všechny stávající programy se povýší na verzi PCS 7 V7.1 SP4 2) Pokud budete mít nové PC (preferovaná varianta), vložte do DVD mechaniky DVD PCS 7 V7.1 SP4 a při instalaci zvolte možnost Install a Package installation. Poté zvolte instalaci pro příslušný typ stanice (ES, OS, OS server, OS klient)

7 Balíčky pro upgrade z V7.1 na V8 Inženýring Upgrade Package Engineering (AS/OS: PO 250 -> 2000) V7.1 -> V8.0 Upgrade Package Engineering (AS/OS: PO unlimited) V7.1 -> V8.0 OS Upgrade Package OS Single Station V7.1 -> V8.0 Upgrade Package OS Server V7.1 -> V8.0 Upgrade Package Client, SFC Visualization V7.1 -> V8.0 Upgrade Package Web Server Upgrade Package OS Single Station Redundancy V7.1 -> V8.0 Upgrade Package OS Server Redundancy V7.1 -> V8.0 Upgrade Central Archive Server Basic Package V7.1 -> V8.0 Batch/RC Upgrade Package SIMATIC BATCH Client V7.1 -> V8.0 Upgrade Package SIMATIC BATCH Server V7.1 -> V8.0 Upgrade Package SIMATIC ROUTE CONTROL V7.1 -> V8.0 Maintenance Upgrade Package Maintenance Station V7.1 -> V8.0

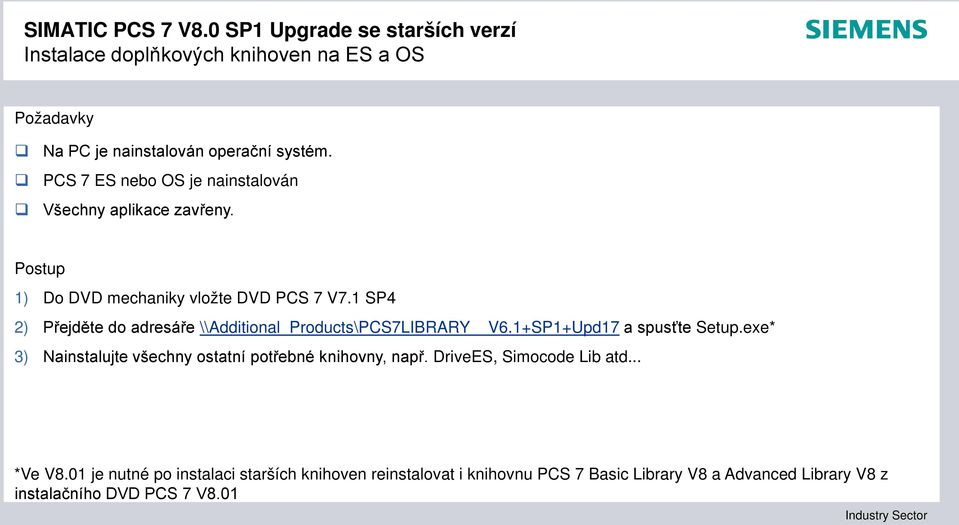

8 Instalace doplňkových knihoven na ES a OS Požadavky Na PC je nainstalován operační systém. PCS 7 ES nebo OS je nainstalován Všechny aplikace zavřeny. Postup 1) Do DVD mechaniky vložte DVD PCS 7 V7.1 SP4 2) Přejděte do adresáře \\Additional_Products\PCS7LIBRARY V6.1+SP1+Upd17 a spusťte Setup.exe* 3) Nainstalujte všechny ostatní potřebné knihovny, např. DriveES, Simocode Lib atd... *Ve V8.01 je nutné po instalaci starších knihoven reinstalovat i knihovnu PCS 7 Basic Library V8 a Advanced Library V8 z instalačního DVD PCS 7 V8.01

9 Obecné úpravy v projektu 1) Update operátorských stanic pomocí Project Migratoru Klikněte na Start > SIMATIC > WinCC > Tools > Project Migrator a vyberte projekt, který chcete migrovat..\\projekt\ wincproj\nazev_os_stanice\nazev.mcp v dalším kroku zatrhněte volby 1) "Pictures and libraries" check box: vybraný (default) 2) "Configuration data" check box: deaktivovaný (grayed out) 3) "RT data" check box: deaktivovaný (grayed out) 4) "dbase archives" check box: deaktivovaný (grayed out) 5) a klikněte na tlačítko Finish 2) Toto opakujte pro každou OS stanici v projektu

10 Adaptace v NetPro a konverze CFC/SFC plánů 1) Otevřete Simatic Manager > Options > Configure Network 2) Vyberte menu View > Cross-Project Network View. 3) Zkontrolujte pojmenovaná spojení (Named Connections) 4) Uložte změny pomocí příkazu "Save and Compile s volbou "Save and Compile All"

11 Konverze CFC/SFC plánů 1) Otevřete jakýkoliv CFC plán a posuňte na pracovní ploše jakýkoliv blok 2) To spustí konverzi CFC plánů, klikněte na tlačítko Yes 3) Proveďte kompilaci CFC 4) Toto opakujte pro všechny automatizační stanice v projektu

12 Adaptace OS nastavení 1) V Simatic Manageru klikněte na OS stanici a otevřete WinCC explorer (pro všechny OS stanice v projektu) 2) Vyberte položku OS Project Editor a otevřete ji 3) Vyberte záložku Layout a vyberte si požadované rozložení obrazovky 4) Přejděte na záložku Basic Data a vyberte položky, které chcete konvertovat do výchozího nastavení PCS 7 V7.1 nebo V8.0 detaily strana 53 5) Klikněte na OK 6) Zavřete WinCC Explorer 7) Zkompilujte OS stanici v Simatic Manageru (všechny OS single stanice nebo OS servery) 8) Vyberte OS single stanici nebo OS server a zvolte PLC > Compile and download objects 9) Pro OS klienty přidělte OS server 10) Vyberte OS klienta a v menu Simatic Managera vyberte Options > OS > Assign OS Server...

13 Nahrání na cílové stanice 1) Začněte na inženýrské stanici 2) Otevřete NetPro a nahrajte pojmenovaná spojení do automatizačních stanic a do OS stanic 3) Zavřete NetPro 4) Ze Simatic Manageru nahrajte OS Servery, OS klienty (Volba PLC > Download) 5) Otevřete jakékoliv CFC u automatizačí stanice a zvolte menu PLC > Download

14 Více informací Upgrade z V6.1 na V 7.1 bez využití nových funkcí Entry-ID: Upgrade z V6.1 na V 7.1 s využitím nových funkcí Entry-ID: Upgrade z V7.1 na V 8.01 bez využití nových funkcí Entry-ID: Upgrade z V7.1 na V 8.01 s využitím nových funkcí Entry-ID: Simatic PCS 7 V8.01 Released Modules Entry-ID:

15 Děkuji za pozornost! Jan Kváč SIMATIC PCS 7 Promoter Tel: jan.kvac@siemens.com
