1 Novinky v SIMATIC PLC a HMI TIA na dosah Listopad 2012

3 Sjednocený vývoj aplikací pro průmysl Úplná integrace a konzistence projektových dat Step 7 V11 Inovace Instalace SP2 Tips & Tricks Ostatní produkty aktuality, shrnutí Totally Integrated Automation Portal Siemens Totally Integrated Automation Portal STEP 7 V11 STEP 7 pro všechna Simatic PLC WinCC pro všechna Simatic HMI Totally Integrated Automation Portal WinCC V11 StartDrive V11 SIMATIC Controllers SIMATIC HMI SINAMICS Drives S nákupem STEP 7, WinCC, StartDrive automaticky používáte prostředí TIA Portal R. Kosek Slide 3

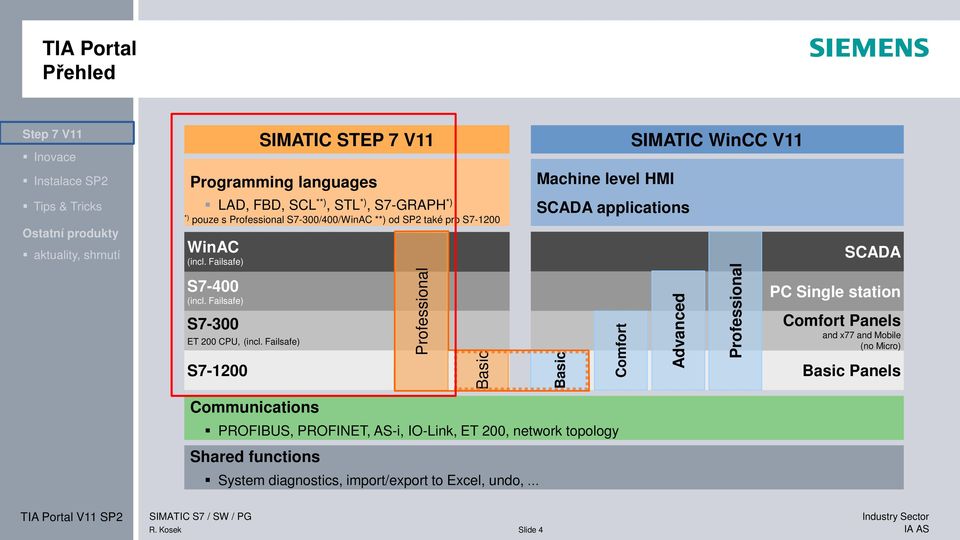

4 TIA Portal Přehled Step 7 V11 Inovace Instalace SP2 Tips & Tricks Ostatní produkty aktuality, shrnutí WinAC (incl. Failsafe) S7-400 (incl. Failsafe) S7-300 ET 200 CPU, (incl. Failsafe) S SIMATIC STEP 7 V11 Programming languages LAD, FBD, SCL **), STL *), S7-GRAPH *) *) pouze s Professional S7-300/400/WinAC **) od SP2 také pro S Communications Professional Machine level HMI SCADA applications PROFIBUS, PROFINET, AS-i, IO-Link, ET 200, network topology Shared functions Basic System diagnostics, import/export to Excel, undo, Basic Comfort SIMATIC WinCC V11 Advanced Professional SCADA PC Single station Comfort Panels and x77 and Mobile (no Micro) Basic Panels TIA Portal V11 SP2 R. Kosek Slide 4

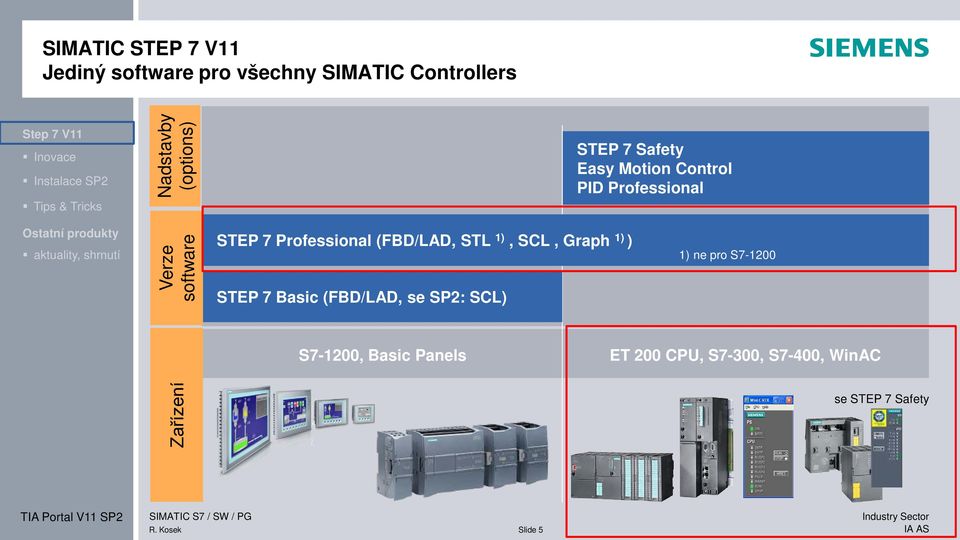

5 SIMATIC STEP 7 V11 Jediný software pro všechny SIMATIC Controllers Step 7 V11 Inovace Instalace SP2 Tips & Tricks Nadstavby (options) STEP 7 Safety Easy Motion Control PID Professional Ostatní produkty aktuality, shrnutí Verze software STEP 7 Professional (FBD/LAD, STL 1), SCL, 2), S7-Graph 1) ) 1) ) STEP 7 Basic (FBD/LAD, se SP2: SCL) 1) only for S7-300/400/WinAC 1) 2) ne Till pro SP1 S only for S7-300/400/WinAC S7-1200, Basic Panels ET 200 CPU, S7-300, S7-400, WinAC Zařízení se STEP 7 Safety TIA Portal V11 SP2 R. Kosek Slide 5

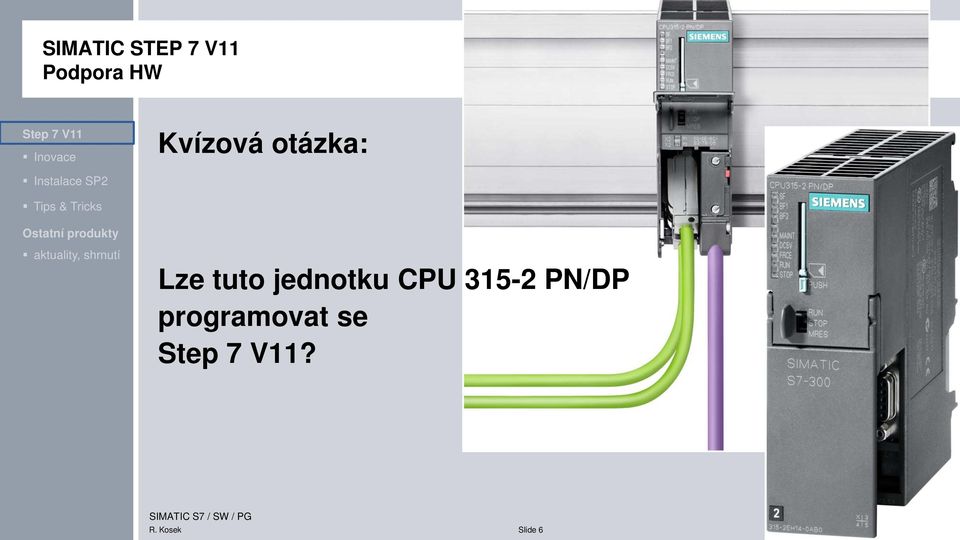

6 SIMATIC STEP 7 V11 Podpora HW Step 7 V11 Inovace Kvízová otázka: Instalace SP2 Tips & Tricks Ostatní produkty aktuality, shrnutí Lze tuto jednotku CPU PN/DP programovat se Step 7 V11? R. Kosek Slide 6

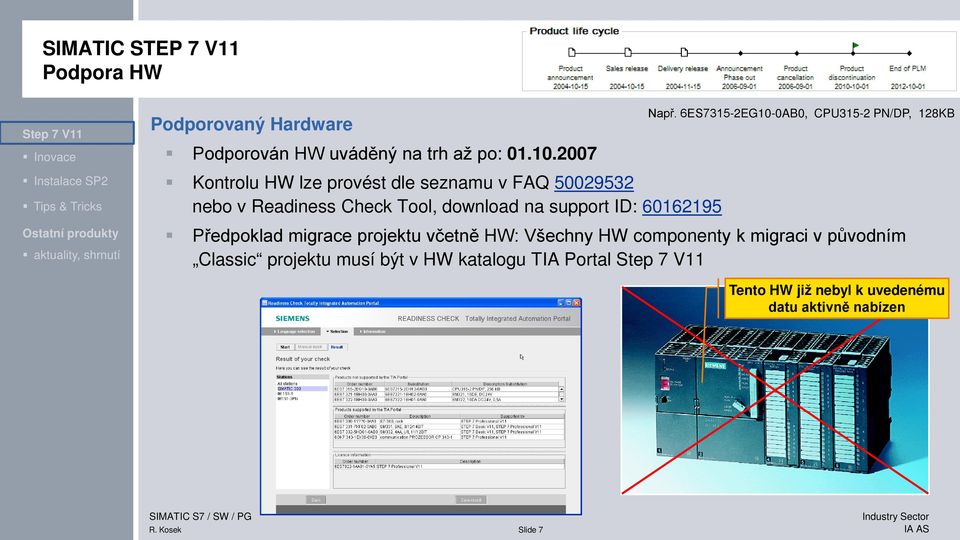

7 SIMATIC STEP 7 V11 Podpora HW Step 7 V11 Inovace Instalace SP2 Tips & Tricks Ostatní produkty aktuality, shrnutí Podporovaný Hardware Podporován HW uváděný na trh až po: Kontrolu HW lze provést dle seznamu v FAQ nebo v Readiness Check Tool, download na support ID: Např. 6ES7315-2EG10-0AB0, CPU315-2 PN/DP, 128KB Předpoklad migrace projektu včetně HW: Všechny HW componenty k migraci v původním Classic projektu musí být v HW katalogu TIA Portal Step 7 V11 Tento HW již nebyl k uvedenému datu aktivně nabízen R. Kosek Slide 7

8 Ukázka, komentář Live Demo Kontrola podporovaného hardware a Readiness Check Tool Úspěšná / neúspěšná migrace STEP 7 Classic projektu Analýza migrovaného projektu a práce ve verzi V11 R. Kosek Slide 8

9 SIMATIC STEP 7 V11 Podpora HW - shrnutí Step 7 V11 Inovace Instalace SP2 Tips & Tricks Ostatní produkty aktuality, shrnutí CPU 315-2DP do října 2002 (nepodporováno ve STEP 7 V11) CPU 315-2DP od října 2002 (STEP 7 V11 podporuje pouze moduly uvolňované po 10/2007) R. Kosek Slide 9

10 Typy licencí? (jakou licenci pořídit)

11 Nové licence (pouze pro nový Step 7 V11 a jeho options) STEP 7 V11 WinCC V11 Rozšíření (options) PID Professional (ES+RT) 900 Easy Motion Control 408 STEP 7 Safety 560 WinCC Professional max Powerpack WinCC Professional 4k Powerpack STEP 7 Professional V WinCC Professional Powerpack WinCC Advanced Powerpack Powerpack WinCC Comfort 699 STEP 7 Basic V WinCC Basic 99 TIA Portal V11 SP2 R. Kosek Slide 11

12 Upgradovaná licence combo Umožňuje pracovat v obou vývojových prostředích současně! Tozn. funguje jak na stávající vývojové prostředí (Classic Step7 V5.4/V5.5) i na vývojové prostředí nové Step7 V11..a s touto licencí dnes pracujeme R. Kosek Slide 12

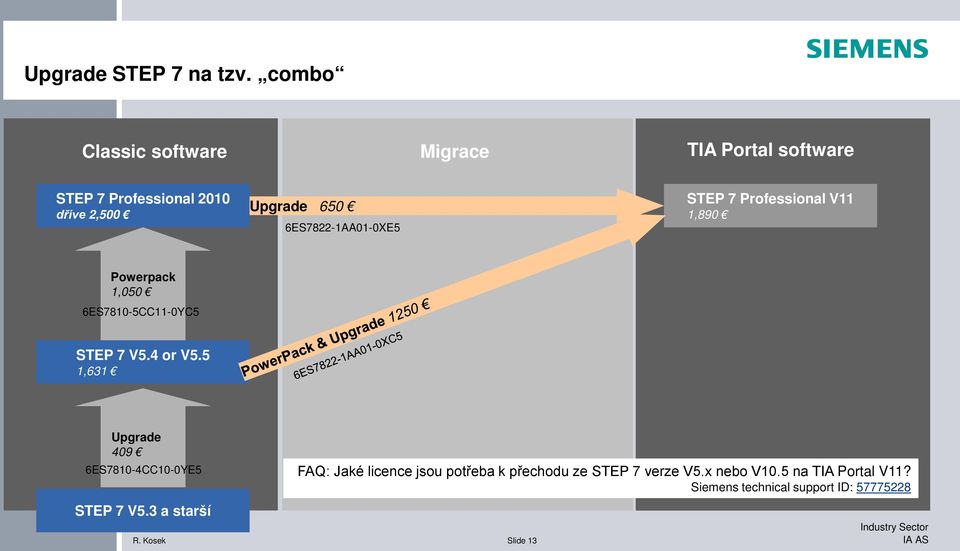

13 Upgrade STEP 7 na tzv. combo Classic software Migrace TIA Portal software STEP 7 Professional 2010 dříve 2,500 Upgrade 650 6ES7822-1AA01-0XE5 STEP 7 Professional V11 1,890 Powerpack 1,050 6ES7810-5CC11-0YC5 STEP 7 V5.4 or V5.5 1,631 Upgrade 409 6ES7810-4CC10-0YE5 STEP 7 V5.3 a starší FAQ: Jaké licence jsou potřeba k přechodu ze STEP 7 verze V5.x nebo V10.5 na TIA Portal V11? Siemens technical support ID: R. Kosek Slide 13

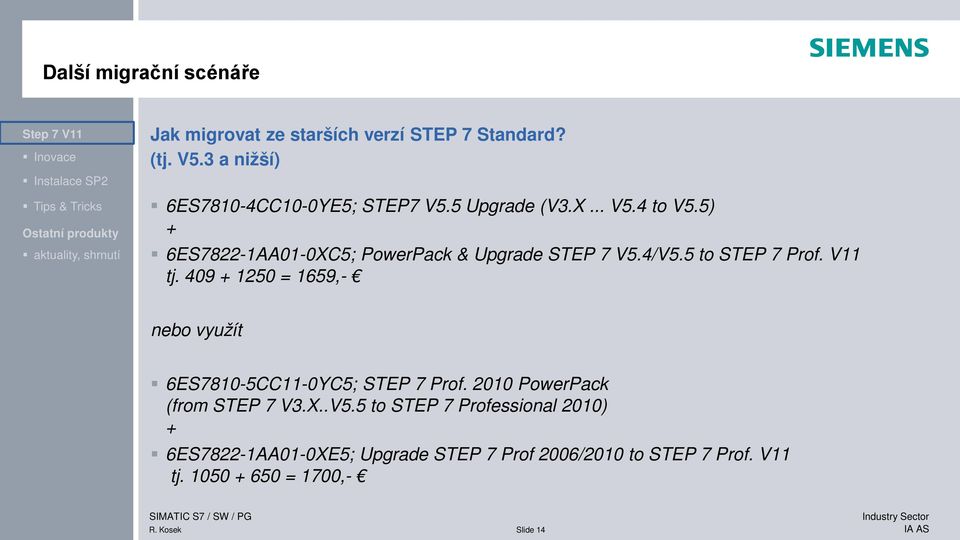

14 Další migrační scénáře Step 7 V11 Inovace Instalace SP2 Tips & Tricks Ostatní produkty aktuality, shrnutí Jak migrovat ze starších verzí STEP 7 Standard? (tj. V5.3 a nižší) 6ES7810-4CC10-0YE5; STEP7 V5.5 Upgrade (V3.X... V5.4 to V5.5) + 6ES7822-1AA01-0XC5; PowerPack & Upgrade STEP 7 V5.4/V5.5 to STEP 7 Prof. V11 tj = 1659,- nebo využít 6ES7810-5CC11-0YC5; STEP 7 Prof PowerPack (from STEP 7 V3.X..V5.5 to STEP 7 Professional 2010) + 6ES7822-1AA01-0XE5; Upgrade STEP 7 Prof 2006/2010 to STEP 7 Prof. V11 tj = 1700,- R. Kosek Slide 14

15 Další migrační scénáře Step 7 V11 Inovace Instalace SP2 Tips & Tricks Ostatní produkty aktuality, shrnutí Jak migrovat ze starších verzí STEP 7 Profesional? (tj. 2000, 2001, 2002, 2004) Nejprve STEP 7 Prof na STEP 7 Prof ES7810-5CC11-0YE5; 650,- potom STEP 7 Prof 2010 na STEP 7 Prof V11 6ES7822-1AA01-0XE5; 650,- R. Kosek Slide 15

16 SIMATIC Field PG M3..a s touto verzí dnes pracujeme SIMATIC Programming device 6ES7715-1CC20-0CE3 R. Kosek Slide 16

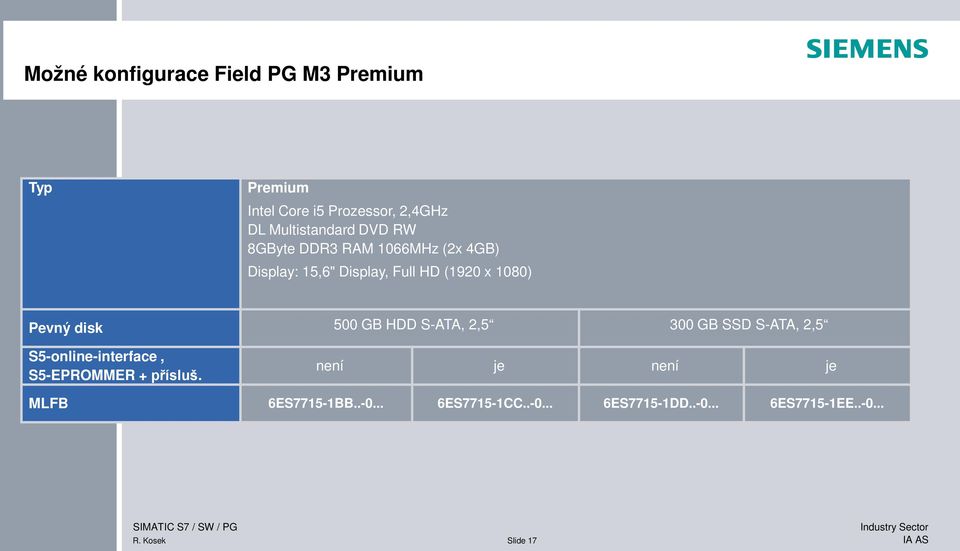

17 Možné konfigurace Field PG M3 Premium Typ Premium Intel Core i5 Prozessor, 2,4GHz DL Multistandard DVD RW 8GByte DDR3 RAM 1066MHz (2x 4GB) Display: 15,6" Display, Full HD (1920 x 1080) Pevný disk 500 GB HDD S-ATA, 2,5 300 GB SSD S-ATA, 2,5 S5-online-interface, S5-EPROMMER + přísluš. není je není je MLFB 6ES7715-1BB ES7715-1CC ES7715-1DD ES7715-1EE R. Kosek Slide 17

18 Proč TIA Portal software?

19 Rychlý start a navigace projektem Existuje způsob, jak začít rychle? Alternativní Portal view nabízí Jednoduché, přehledné a dobře organizované rozhraní pro rychlý start Krátký getting-started pro řešení automatizační úlohy On-line práce a monitoring i bez projektu Rychlá změna editorů na kliknutí myši R. Kosek Slide 19

20 Identický vzhled a stejná orientace ve všech editorech Jak se v TIA Portal prostředí vyznat? Stejné rozvržení obrazovky usnadňuje práci v různých editorech Všechny editory TIA Portal mají stejný základní layout Kompletní přehled struktury projektu je vždy k dispozici Vlastnosti a informace jsou vždy na stejném místě Editory se dynamicky doplňují Pracovní prostředí lze snadno přizpůsobit Křížové reference napříč celým projektem poskytují přehled o tom, kde jsou použity proměnné a objekty R. Kosek Slide 20

21 Přehledné zobrazení sítí Existuje celkový pohled všech propojení a možností komunikace? Device / Network view vlastnosti Kombinovaná zobrazení všech síťových propojení (fyzických i logických) Plně grafická konfigurace jednotlivých stanic Propojení komunikačních rozhraní kliknutím myši Víceřádkový přehled všech komponent v projektu Dobře organizované zobrazení i rozsáhlých projektů V každém projektu možnost použití několika PLC, HMI zařízení a PC stanic Práce s AS-i komponenty stejná jako u prvků PROFIBUS/PROFINET R. Kosek Slide 21

22 Ukázka, komentář Step 7 V11 Inovace Instalace SP2 Tips & Tricks Ostatní produkty aktuality, shrnutí R. Kosek Slide 22

23 Snadná manipulace s projektovými daty Tabulkové editory Jak pracovat s daty efektivně? Rychlý přehled o všech objektech Jednoduchá konfigurace Automatické číslování proměnných, adres, atd. Snadné kopírování Změna vlastností více objektů najednou Editace několika objektů Proměnné lze přetahovat stylem drag & drop v různých kvantech a tvořit pružně HMI tagy R. Kosek Slide 23

25 Automatické hlídání konzistence dat projektu Jak zajistit konzistentní data? Centralizovaný data management se stará o Změny projektových dat, bezprostřední a automatická aktualizace pro celý projekt (a to i napříč několika zařízeními) Automatickou tvorbu symboliky To znamená, že Data jsou zadávána pouze jednou Netřeba žádné další manipulace s adresami a datovými bloky Netřeba žádné další konzultace mezi programátory a tvůrci HMI Run R. Kosek Slide 25

27 Dokonalá souhra PLC a HMI PLC a HMI: Jak na sebe vzájemně působí? Inteligentní Drag & Drop mezi editory Přetažení PLC proměnné, např. z VAT tabulky, programovacího editoru nebo z HW konfigurace do HMI obrazovky automaticky vytváří: Spojení (connection) HMI tagy (proměnné) I/O field Konzistentní data napříč celým projektem Změny proměnných jsou okamžitě aktualizovány ve všech editorech skrz celý projekt R. Kosek Slide 27

29 Efektivní programování pro rychlá a flexibilní řešení Praktické programovací editory a různé techniky programování 5 programovacích jazyků pro optimální využití Nově pro S7-1200: SCL jako třetí programovací jazyk C++/C# integraci do WinAC Programový kód v souladu se standardy IEC instrukce Co mi TIA Portal zajistí? Flexibilní struktura programu Uživatelské přizpůsobení struktury projektu např. dle technologie Rychlé řešení problémů Vysoká opětovná použitelnost Vysoká modularita R. Kosek Slide 29

31 Optimalizace nákladů a opakované použití vlastního know-how Lze v knihovnách ukládat jen programové kódy? Komplexní koncept knihoven umožňuje Vytvářet, ukládat a znovu používat různé části projektu: Programy a složky programů Proměnné a skupiny proměnných HMI obrazovky, objekty Konfigurované moduly hardware Kompletní stanice (PLC, HMI, PC) V rámci projektu pomocí local library nebo napříč projekty pomocí global libraries K dispozici různé objekty pro import Global library Project library R. Kosek Slide 31

32 Ukázka, komentář Live Demo Import AWL / SCL zdrojových kódů Programové editory, práce v režimu online Funkce Snapshot Online backup Další podklady, příklady: SCL Source Converter, ID: Sample project Filling Station ID: R. Kosek Slide 32

33 Nově pro S7-300/400 PLCs Online backup Step 7 V11 Inovace Instalace SP2 Project data TIA Portal V11 Classic PLC Tips & Tricks Ostatní produkty aktuality, shrnutí HW Config SW Blocks Binary Code HW Config SW Blocks Tags Wacht table Online Backups :00 Binary Code HW Konfig SW Blocks od verze: > STEP 7 V11 SP2 Update :00 Binary Code HW Konfig SW Blocks Komplet HW Config + Bloky lze :00 Binary Code HW Konfig SW Blocks Uložit a načíst zpět jako binár R. Kosek Slide 33

35 Přístup k aktuálním stavu systému kdykoli Jak lze získat diagnostické informace? Automatické zobrazení informací a zpráv Události a hlášení systémových chyb se zobrazí automaticky, textová podoba, standardizovaný formát Aktuální stav modulů na první pohled v zobrazení sítě Zobrazení jednotky ukazuje podrobnosti každého modulu Diagnostické zprávy z PLC lze číst přímo R. Kosek Slide 35

36 Systémová diagnostika s Comfort Panely - příklad Siemens technical support ID: R. Kosek Slide 36

37 Diagnostika a vizualizace web servrem Update interval Komplexní a dynamické vizualizace Vizualizace malého rozsahu s nenáročným intervalem aktualizace Výkon, flexibilita R. Kosek Slide 37

38 Hardware s integrovaným web serverem Step 7 V11 Inovace Instalace SP2 Tips & Tricks Ostatní produkty aktuality, shrnutí R. Kosek Slide 38

39 Standardizovaný web server pro S7-300/400 R. Kosek Slide 39

40 Výhody uživatelem definovaných webových stránek Step 7 V11 Inovace Instalace SP2 Tips & Tricks Ostatní produkty aktuality, shrnutí Úloha? Webová stránka obsahuje informace požadované uživatelem Žádný zvláštní software není potřeba Možno zapisovat, číst proměnné vzdáleně Grafická forma Řešení! Vytvořit webové stránky s jakýmkoli editorem HTML 1) Layout s pomocí CSS 2) Dynamický obsah pomocí JavaScriptu Integrace proměnných se syntaxí AWP 3) 1) HTML: Hypertext Markup Language 2) CSS: Cascading Style Sheets 3) AWP: Automation Web Programming Příklad: Siemens technical support ID: R. Kosek Slide 40

41 STEP 7 Professional V11 Shrnutí - hlavní změny v porovnání se STEP 7 V5.5 / Professional 2010 Step 7 V11 Inovace Instalace SP2 Tips & Tricks Ostatní produkty aktuality, shrnutí Zdokonalení ve vývoji uživatelských aplikací: Kompletně nové editory pro jazyky IEC s vylepšenou použitelností Přehledné uspořádání všech instrukcí Inteligentní Drag&Drop Hardware / Network editor s kompletně novou strukturou fyzických a logických spojení, fotorealistické ilustrace hardware Snadný upload aktuálních hodnot z datových bloků (fce Snapshot) Snadné zálohování PLC (fce Online Backup) Integrace vývojových prostředků pro všechna PLC S7-1200, S7-300, S7-400, WinAC Optimální připojení k vizualizaci Automaticky tvořená spojení Drag & Drop mezi STEP 7 a WinCC Rychlý start, monitoring a navigace projektem přes portal view R. Kosek Slide 41 SIMATIC S S7-300 S7-400 WinAC

42 STEP 7 Professional V11 Shrnutí Step 7 V11 Inovace Instalace SP2 Tips & Tricks Ostatní produkty aktuality, shrnutí Migrace STEP 7 V5.5 / Professional 2010 projektů je podporována pro: IEC jazyky LAD, FBD, SCL, STL, GRAPH Hardware / Network Configuration (dead line !) Nový koncept v dalších verzích pro: Process Diagnostics H-Systems SIMATIC S S7-300 S7-400 WinAC Migrace není plánována pro: HiGraph IMap FMS connetions R. Kosek Slide 42

43 SIMATIC STEP 7 Professional V11 Service Pack 2 Update 5 Siemens technical support ID: Aktuální informace stav: 11/2012

44 Instalace SP2 Step 7 V11 Inovace Instalace SP2 Tips & Tricks Ostatní produkty aktuality, shrnutí Instalace STEP 7 V11 SP2 a WinCC V11 SP2 Vyžaduje také instalaci nejnovějšího manažera licencí (ALM)!! ( V11 SP2 lze instalovat rovnou bez SP1 SP1 a SP2 je možno provozovat ve smyslu např. WinCC SP1 a STEP 7 SP2 ALE: všechny produkty TIA Portal musí být aktualizovány minimálně na SP1 64-Bit instalace STEP 7 / WinCC V11 SP2 (kromě Basic Editions) Uživatelé, kteří mají Licenci STEP 7 Professional V11 nebo WinCC V11 a chtějí instalovat sw na 64-Bit operační systém potřebují instalační-dvd s V11 SP2 produktu, k dostání např. jako Trial balení (běžná katalogová položka) Platný a existující licenční klíč je pak třeba přenést ze stávajícího 32-Bit operačního systému na nový 64-Bit operační systém pomocí např. USB flash disku. R. Kosek Slide 44

45 Paralelní instalace na jednom PC vedle sebe Step 7 V11 Inovace Instalace SP2 Paralelní instalace na jednom PC STEP 7 V5.4 / V5.5 V10.5 Micro/Win WinCC flexible from 2008 SP2 WinCC from V7.0 SP2 UPD3 Tips & Tricks Ostatní produkty aktuality, shrnutí WinCC V11 Basic WinCC V11 Comfort / Advanced WinCC V11 Professional STEP 7 V11 Pouze jediný WinCC Professional Runtime lze instalovat, buďto Classic nebo V11 R. Kosek Slide 45

46 SIMATIC STEP 7 Podporované operační systémy Step 7 V11 Inovace Instalace SP2 Tips & Tricks Ostatní produkty aktuality, shrnutí Důležitá FAQs: Na co si dát při instalaci STEP 7 (TIA Portal) V11 pozor? Siemens technical support ID: Který SIMATIC software lze instalovat na 64-bit OS Windows? Siemens technical support ID: Vzájemné kompatibility SIMATIC software Nový Compatibility tool support ID: Osvědčená křížová PDF tabulka support ID: R. Kosek Slide 46

47 Step 7 V11 - Tips & Tricks, krátce TIA Portal V11 Migrace - projekty, uživatelský software detaily FAQ:

48 Step 7 V11 - Tips & Tricks Migration tool Step 7 V11 Inovace Instalace SP2 Tips & Tricks Ostatní produkty aktuality, shrnutí Aplikace: Project + Migration tool Migration_data.file migration file (*.am11) Classic SW + Migration tool Software na bázi TIA Portal Samostatný Migration tool (V11 SP2 DVD nebo ke stažení na support ID: ) - Migrace projektů mezi inženýrskými stanicemi na dvou PC (na jednom instalován Classic SW, na druhém V11 SW) R. Kosek Slide 48

49 Step 7 V11 - Tips & Tricks Migrace - Systémové požadavky Step 7 V11 Inovace Instalace SP2 Tips & Tricks Ostatní produkty aktuality, shrnutí Požadavky na software STEP 7 V5.4 SP 5 musí být nainstalován, licencován případně i rozšiřující balíky (options SCL, Graph, Distributed Safety...) v příslušných verzích Integrovaný projekt (PLC + HMI) instalace WinCC flexible *) je nutná Stand-alone WinCC flexible projekt instalace WinCC flexible *) není nutná STEP 7 projekt Projekt musí být konzistentní (proveďte Block consistency check ve STEP 7 V5.x) Multiprojekty nelze migrovat (pouze jednotlivé projekty v rámci multiprojektu) Project Engineering PC *) WinCC flexible 2008 SP2 R. Kosek Slide 49

50 TIA Portal V11 - Tips & Tricks Migrace - Block Consistency Situace: STEP 7 classic projekt je nekonzistentní. Během migrace do TIA Portal je reportováno následující: Řešení: Ve STEP 7 classic spustit Check Block consistency, a projekt překompilovat: 2 Compile 1 Check Block Consistency R. Kosek Slide 50

51 TIA Portal V11 - Tips & Tricks Manipulace s tagy Step 7 V11 Inovace Show all tags Instalace SP2 Tips & Tricks Ostatní produkty aktuality, shrnutí Hromadné operace v každém sloupci Default tag table (pouze jediná se system tagy) Show all tags je dobré zejména pro: Rewiring nebo přeskupování tagů mezi tabulkami Hromedné operace Import / export proměnných (xlsx formát) R. Kosek Slide 51

52 TIA Portal V11 - Tips & Tricks Rozložení oken (layouts) Step 7 V11 Inovace Individuální nastavení pracovní plochy a lepší navigace Instalace SP2 Tips & Tricks Ostatní produkty aktuality, shrnutí Uložit individuální nastavení Správa rozložení oken Výběr definovaných rozložení oken Obnovení rozložení oken do požadovaného stavu R. Kosek Slide 52

53 TIA Portal V11 - Tips & Tricks Vytvoření a spravování rozložení oken (window layouts) Vytvořit Spravovat Vybrat R. Kosek Slide 53

54 TIA Portal V11 - Tips & Tricks Project view hotkeys Ctrl - 1 Ctrl 2 Overview Window Ctrl - 3 Ctrl - 4 Ctrl 5 R. Kosek Slide 54

55 sps ipc drives 2012 motto: "Connecting Productivity and Efficiency Nuremberg, R. Kosek Slide 55

56 Děkuji za pozornost! Rostislav Kosek Siemensova Praha 13 rostislav.kosek@siemens.com Technická podpora Předvedení produktů Výběr vhodného řešení Pomoc s nabídkou

57 Závěrečná diskuse Rostislav Kosek Siemensova Praha 13 rostislav.kosek@siemens.com Technická podpora Česká republika iadtsupport.cz@siemens.com Tel.: Celosvětově (německy/anglicky) support.automation@siemens.com Tel.:
