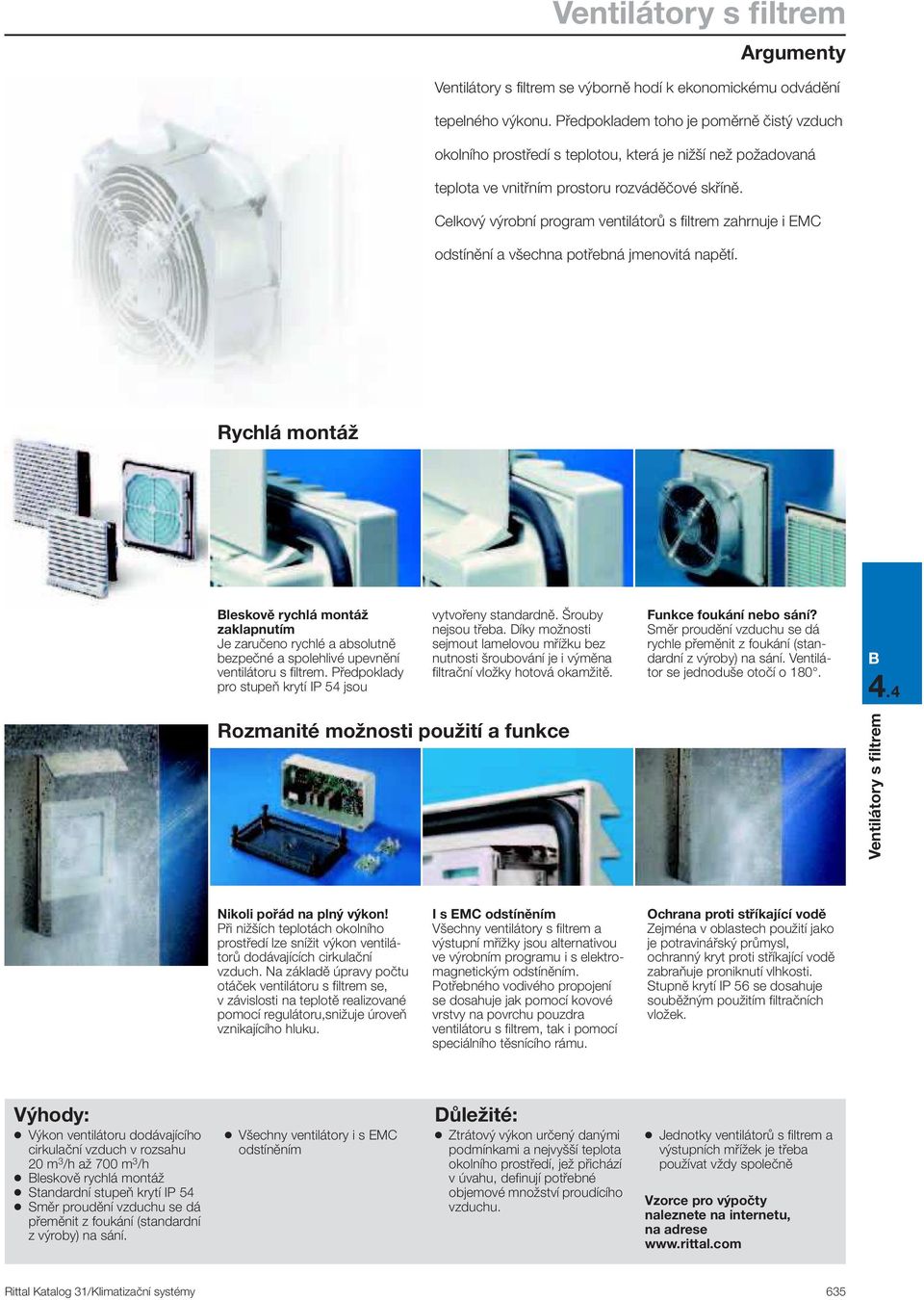

1 Argumenty se výborně hodí k ekonomickému odvádění tepelného výkonu. Předpokladem toho je poměrně čistý vzduch okolního prostředí s teplotou, která je nižší než požadovaná teplota ve vnitřním prostoru rozváděčové skříně. Celkový výrobní program ventilátorů s filtrem zahrnuje i EMC odstínění a všechna potřebná jmenovitá napětí. Rychlá montáž leskově rychlá montáž zaklapnutím Je zaručeno rychlé a absolutně bezpečné a spolehlivé upevnění ventilátoru s filtrem. Předpoklady pro stupeň krytí IP 54 jsou vytvořeny standardně. Šrouby nejsou třeba. Díky možnosti sejmout lamelovou mřížku bez nutnosti šroubování je i výměna filtrační vložky hotová okamžitě. Funkce foukání nebo sání? Směr proudění vzduchu se dá rychle přeměnit z foukání (standardní z výroby) na sání. Ventilátor se jednoduše otočí o 180. Rozmanité možnosti použití a funkce Nikoli pořád na plný výkon! Při nižších teplotách okolního prostředí lze snížit výkon ventilátorů dodávajících cirkulační vzduch. Na základě úpravy počtu otáček ventilátoru s filtrem se, v závislosti na teplotě realizované pomocí regulátoru,snižuje úroveň vznikajícího hluku. I s EMC odstíněním Všechny ventilátory s filtrem a výstupní mřížky jsou alternativou ve výrobním programu i s elektromagnetickým odstíněním. Potřebného vodivého propojení se dosahuje jak pomocí kovové vrstvy na povrchu pouzdra ventilátoru s filtrem, tak i pomocí speciálního těsnícího rámu. Ochrana proti stříkající vodě Zejména v oblastech použití jako je potravinářský průmysl, ochranný kryt proti stříkající vodě zabraňuje proniknutí vlhkosti. Stupně krytí IP 56 se dosahuje souběžným použitím filtračních vložek. Výhody: Výkon ventilátoru dodávajícího cirkulační vzduch v rozsahu 20 m 3 /h až 700 m 3 /h leskově rychlá montáž Standardní stupeň krytí IP 54 Směr proudění vzduchu se dá přeměnit z foukání (standardní z výroby) na sání. Všechny ventilátory i s EMC odstíněním Důležité: Ztrátový výkon určený danými podmínkami a nejvyšší teplota okolního prostředí, jež přichází v úvahu, definují potřebné objemové množství proudícího vzduchu. Jednotky ventilátorů s filtrem a výstupních mřížek je třeba používat vždy společně Vzorce pro výpočty naleznete na internetu, na adrese 635

Celkový výrobní program ventilátorů s filtrem zahrnuje i EMC odstínění a všechna potřebná jmenovitá napětí.

2 Množství vzduchu 20/55 m 3 /h 2 1 Obj. čís. SK Dimenzované provozní napětí, V, Hz 230, 50/60 115, 50/60 24 (DC) 48 (DC) 230, 50/60 115, 50/60 24 (DC) 48 (DC) 1/ 116,5 148,5 2/ , ,5 Maximální montážní hloubka mm vč. standardní filtrační vložky 20/25 m 3 /h 20 m 3 /h 55/66 m 3 /h 55 m 3 /h 1 x SK : 15/18 m 3 /h 1 x SK : 43/50 m 3 /h Axiální ventilátor Motor se stíněnými póly Stejnosměrný motor Motor se stíněnými póly Stejnosměrný motor 69 ma 58 ma 138 ma 115 ma 125 ma 90 ma 0,12 A 0,11 A 0,23 A 0,35 A 90 ma Výkon 12,5 W/10,3 W 3,0 W 4,1 W 19,0 W/18,0 W 7,7 W 4,4 W Úroveň hluku 41/46 d (A) 41 d (A) 46/49 d (A) 46 d (A) arva RAL 7035 IP 56 při použití ochranného krytu proti stříkající vodě Obj. čís. Výstupní mřížky SK Příslušenství alení strana Náhradní filtrační vložky 5 ks Regulátor teploty s displejem 1 ks Regulátor otáček 1 ks Ochranný kryt proti stříkající vodě 1 ks U plechu tloušťky > 2,5 mm je třeba rozměr výřezu 2/ udělat o 1 mm větší. 636

standardní filtrační vložky 20/25 m 3 /h 20 m 3 /h 55/66 m 3 /h 55 m 3 /h 1 x SK 3321.207: 15/18 m 3 /h 1 x SK 3322.

3 Množství vzduchu 105/180 m 3 /h 2 1 Obj. čís. SK Dimenzované provozní napětí, V, Hz 230, 50/60 115, 50/60 24 (DC) 48 (DC) 230, 50/60 115, 50/60 24 (DC) 48 (DC) 1/ / ,5 12,5 Maximální montážní hloubka mm 82, /120 m 3 /h 105 m 3 /h 180/160 m 3 /h 180 m 3 /h 1 x SK : 71/82 m 3 /h 2 x SK : 85/98 m 3 /h 1 x SK : 78/90 m 3 /h 1 x SK : 115/95 m 3 /h 2 x SK : 165/140 m 3 /h 1 x SK : 155/130 m 3 /h Axiální ventilátor Motor se stíněnými póly Stejnosměrný motor Motor se stíněnými póly Stejnosměrný motor 0,12 A 0,11 A 0,23 A 0,35 A 90 ma 0,19 A 0,20 A 0,38 A 0,40 A 0,3 A 0,34 A Výkon 19,0 W/18,0 W 8,0 W 4,3 W 30,0 W/35,0 W 7,2 W 14,0 W Úroveň hluku 46/49 d (A) 46 d (A) 52/48 d (A) 52 d (A) arva RAL 7035 Obj. čís. Výstupní mřížky SK Příslušenství alení strana Náhradní filtrační vložky 5 ks Jemné filtrační vložky 5 ks Regulátor teploty s displejem 1 ks Regulátor otáček 1 ks Ochranný kryt proti stříkající vodě 1 ks U plechu tloušťky > 2,5 mm je třeba rozměr výřezu 2/ udělat o 1 mm větší. 637

/h 105 m 3 /h 180/160 m 3 /h 180 m 3 /h 1 x SK 3323.207: 71/82 m 3 /h 2 x SK 3323.207: 85/98 m 3 /h 1 x SK 3325.207: 78/90 m 3 /h 1 x SK 3325.207: 115/95 m 3 /h 2 x SK 3325.

4 Množství vzduchu 230 m 3 /h 2 1 Obj. čís. SK Dimenzované provozní napětí, V, Hz 230, 50/60 115, 50/60 24 (DC) 48 (DC) 1/ 255 2/ ,5 Maximální montážní hloubka mm /265 m 3 /h 230 m 3 /h 1 x SK : 170/205 m 3 /h 2 x SK : 200/230 m 3 /h 1 x SK : 190/215 m 3 /h Axiální ventilátor Motor se stíněnými póly Stejnosměrný motor 0,28 A 0,53 A 0,49 A 0,59 A 0,31 A Výkon 41,0 W/38,0 W 14,0 W 15,0 W Úroveň hluku 54/56 d (A) 54 d (A) arva RAL 7035 Obj. čís. Výstupní mřížky SK Příslušenství alení strana Náhradní filtrační vložky 5 ks Jemné filtrační vložky 5 ks Regulátor teploty s displejem 1 ks Regulátor otáček 1 ks Ochranný kryt proti stříkající vodě 1 ks U plechu tloušťky > 2,5 mm je třeba rozměr výřezu 2/ udělat o 1 mm větší. 638

5 Množství vzduchu 550/700 m 3 /h 2 1 Obj. čís. SK Dimenzované provozní napětí, V, Hz 230, 50/60 115, 50/60 230, 50/60 115, 50/60 400/460, 3~, 50/60 1/ 323 2/ ,5 Maximální montážní hloubka mm /600 m 3 /h 700/720 m 3 /h 1 x SK : 360/390 m 3 /h 2 x SK : 440/495 m 3 /h 1 x SK : 525/575 m 3 /h Axiální ventilátor Motor s rozběhovým kondenzátorem Třífázový motor 0,29 A 0,35 A 0,58 A 0,70 A 0,65 A 0,95 A 1,5 A 2,0 A 0,27 A 0,37 A Výkon 64,0 W/80,0 W 115,0 W/212,0 W 167,0 W/230,0 W 146,0 W/220,0 W Úroveň hluku 59/61 d (A) 75/76 d (A) arva RAL 7035 Obj. čís. Výstupní mřížky SK Příslušenství alení strana Náhradní filtrační vložky 5 ks Jemné filtrační vložky 5 ks Regulátor teploty 1 ks Regulátor teploty s displejem 1 ks Regulátor otáček 1 ks Ochranný kryt proti stříkající vodě 1 ks U plechu tloušťky > 2,5 mm je třeba rozměr výřezu 2/ udělat o 1 mm větší. 639

147 Dimenzované provozní napětí, V, Hz 230, 50/60 115, 50/60 230, 50/60 115, 50/60 400/460, 3~, 50/60 1/ 323 2/ 292 12,5 Maximální montážní hloubka mm 125 145 550/600 m 3 /h 700/720 m 3 /h 1 x SK
