sýí~üói=éëâ~ä íçêó= = Nabídka Název projektu: Domov důchodců Česká Třebová Evakuační výtah obchodní zástupce pro nová zařízení Bc.

Transkript

1 obchodní zástupce pro nová zařízení Bc. Petr Diduch Město / Městský úřad Česká Třebová Odbor rozvoje města a investic Ing. Alena Glaserová Staré náměstí Česká Třebová Praha, Nabídka číslo: CN var_b sýí~üói=éëâ~ä íçêó= = hlkbi=~këk= iì žå =TNSLO= NSM=MM=mê~Ü~=S= = qéäéñçå==hqom==ono=pqr=qmq= jçäáäé= HQOM==SMO=OOS=NRN= c~ñ= HQOM==ONO=PQR=RRP= = petr.diduch@kone.com Název projektu: Domov důchodců Česká Třebová Evakuační výtah Vážený obchodní partnere, děkujeme Vám za Vaší poptávku a věříme, že pomocí našeho řešení KONE MonoSpace budeme schopni splnit Vaše požadavky. Systém KONE MonoSpace určuje od roku 1996 standard v oblasti výtahů bez strojovny. Vaše rozhodnutí pro řešení KONE MonoSpace, je rozhodnutím pro spolehlivý a bezpečný provoz, vysokou hospodárnost, dlouhou životnost a zároveň i pro šetrný přístup k životnímu prostředí. CN var_b 1/8

2 Na základě Vašeho požadavku si Vám dovolujeme nabídnout osobní výtah s el. pohonem, typ PW13/10-19 a s následující technickou charakteristikou: Výtah KONE MonoSpace Standard Typ výtahu Varianty interiéru KONE PW13/10-19 Mix&Match Strojovna Nosnost Jmenovitá rychlost Řízení Pohon na obrázku chybí sedátko bez strojovny, stroj umístěn pod stropem šachty 1000 kg / 13 osob 1,0 m/s simplex, jednosměrné sběrné DC, mikroprocesorový řídící systém KONE elektrický lvý s výtahovým strojem EcoDisc s plynulou regulací frekvenčním měničem Umístění hnacího ústrojí: Jmenovitý výkon: Bezpřevodový motor se zabudovaným hnacím kotoučem je upevněn na vodítkách, v blízkosti stropu šachty. 5,7 kw Jmenovitý proud: 24 A (včetně osvětlení šachty a kabiny výtahu, 10A) Záběrový proud: 31 A (včetně osvětlení šachty a kabiny výtahu, 10A) Tepelné vyzařování v šachtě: 1,0 kw Max. počet startů / hod: 180 Přívodní napětí motoru: Osvětlení v kabině: 3 NPE 50Hz 400V / TN-S 1 NPE 50Hz 230V / TN-S Vodiče hlavního přívodu: 5 x 6 mm2 Cu (max. délka od napájecího bodu 115m) Zdvih Počet stanic / nástupišť 3 / 3 cca mm Označení stanic / hlavní stanice 1, 2, 3 / 1 CN var_b 2/8

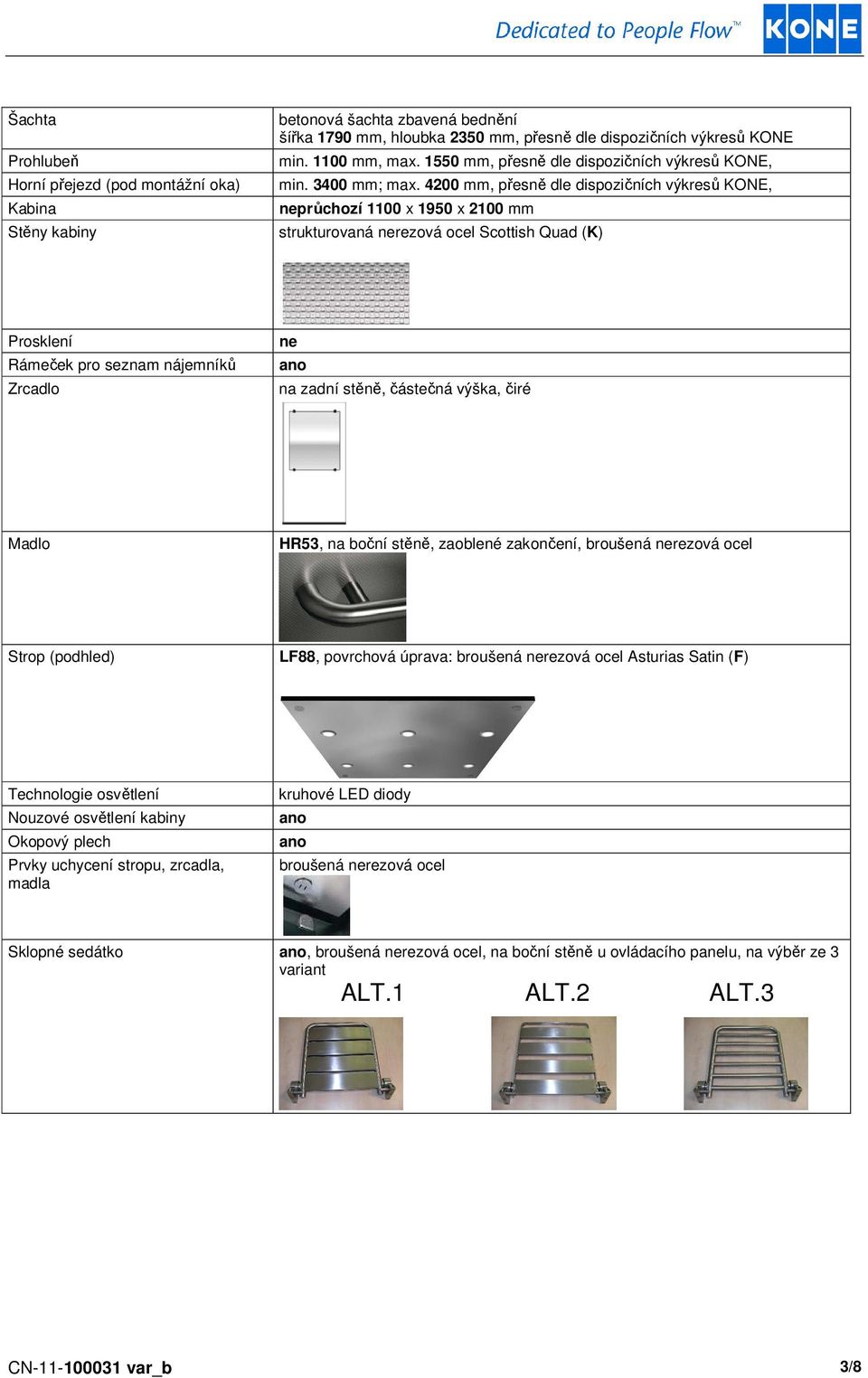

3 Šachta Prohlubeň Horní přejezd (pod montážní oka) Kabina Stěny kabiny betonová šachta zbavená bednění šířka 1790 mm, hloubka 2350 mm, přesně dle dispozičních výkresů KONE min mm, max mm, přesně dle dispozičních výkresů KONE, min mm; max mm, přesně dle dispozičních výkresů KONE, neprůchozí 1100 x 1950 x 2100 mm strukturovaná nerezová ocel Scottish Quad (K) Prosklení Rámeček pro seznam nájemníků Zrcadlo ne na zadní stěně, částečná výška, čiré Madlo HR53, na boční stěně, zaoblené zakončení, broušená nerezová ocel Strop (podhled) LF88, povrchová úprava: broušená nerezová ocel Asturias Satin (F) Technologie osvětlení Nouzové osvětlení kabiny Okopový plech Prvky uchycení stropu, zrcadla, madla kruhové LED diody broušená nerezová ocel Sklopné sedátko, broušená nerezová ocel, na boční stěně u ovládacího panelu, na výběr ze 3 variant ALT.1 ALT.2 ALT.3 CN var_b 3/8

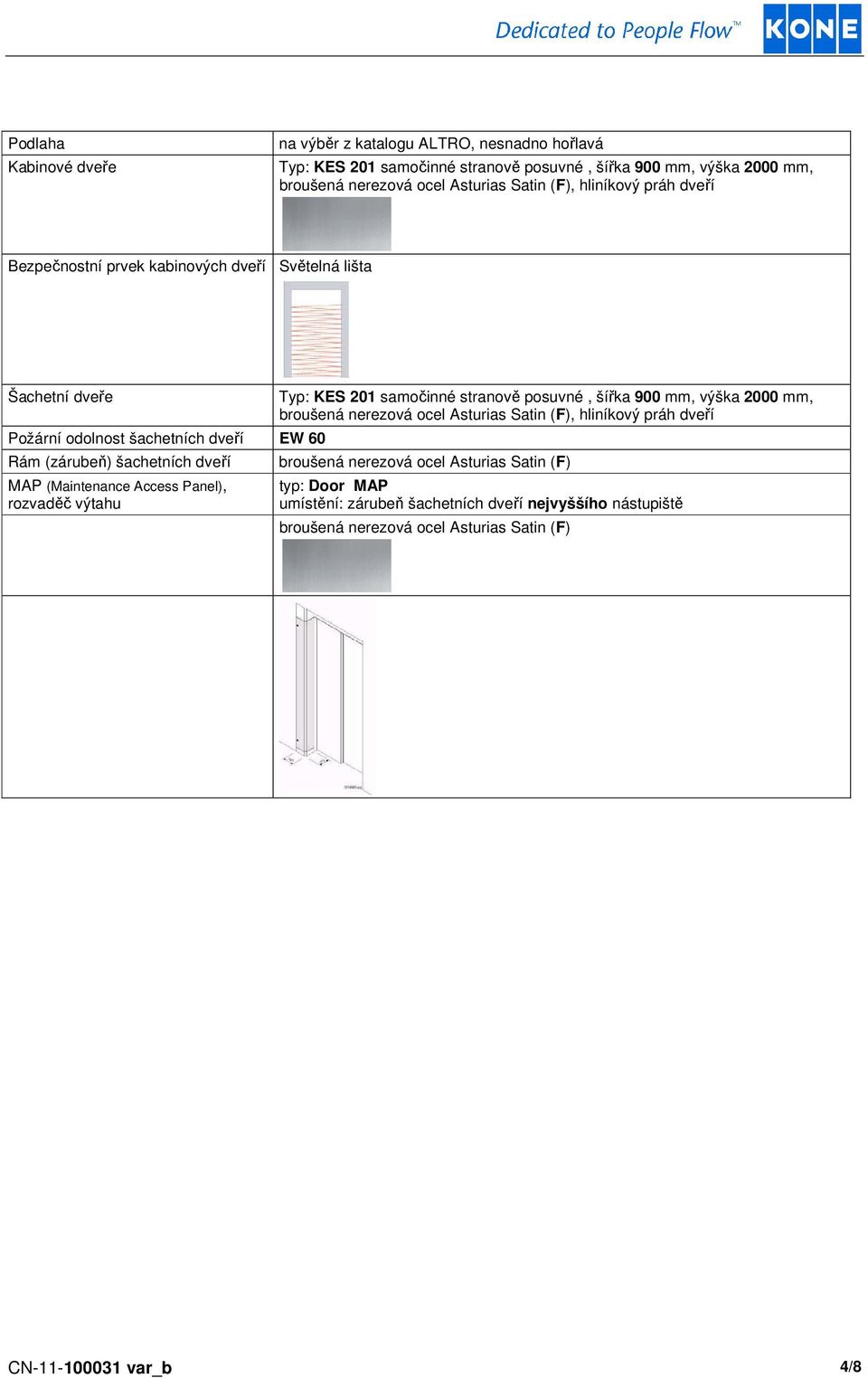

4 Podlaha Kabinové dveře na výběr z katalogu ALTRO, nesnadno hořlavá Typ: KES 201 samočinné strvě posuvné, šířka 900 mm, výška 2000 mm, broušená nerezová ocel Asturias Satin (F), hliníkový práh dveří Bezpečnostní prvek kabinových dveří Světelná lišta Šachetní dveře Požární odolnost šachetních dveří EW 60 Rám (zárubeň) šachetních dveří MAP (Maintenance Access Panel), rozvaděč výtahu Typ: KES 201 samočinné strvě posuvné, šířka 900 mm, výška 2000 mm, broušená nerezová ocel Asturias Satin (F), hliníkový práh dveří broušená nerezová ocel Asturias Satin (F) typ: Door MAP umístění: zárubeň šachetních dveří nejvyššího nástupiště broušená nerezová ocel Asturias Satin (F) CN var_b 4/8

5 Ovládací panel v kabině KSC 420, broušená nerezová ocel Asturias Satin (F), kabinový display 7 segment s ukazatelem polohy a směru jízdy kabiny panel není zasazen do stěny kabiny vystupuje cca 15 mm nad povrch stěny Tlačítka na ovládacím panelu podsvětlená, reliéfní písmo + písmo braille, broušená nerezová ocel Asturias Satin (F) Signalizace v hlavním nástupišti KSI 470, broušená nerezová ocel Asturias Satin (F), display 7 segment s ukazatelem polohy a směru jízdy kabiny, umístěné do zárubně dveří Signalizace v ostatních nástupištích KSH 470, broušená nerezová ocel Asturias Satin (F), směrové šipky, umístěné do zárubně dveří Přivolávací tlačítka v nástupištích KSL 420, broušená nerezová ocel Asturias Satin (F), umístěná na zárubni šachetních dveří hlavní stanice ostatní stanice tlačítko v hlavní stanici je vybaveno signalizací zákazu vstupu dle ČSN EN CN var_b 5/8

6 Ventilace kabiny Axiální ventilátor Indikátor přetížení se sirénou Místní rozhlas Akustický hlásič pater Intercom GSM brána (modul) včetně bateriového zdroje Obousměrné dorozumívací zařízení Klíčkový přepínač v kabině výtahu pro uvedení zařízení mimo provoz Tlačítko pro otevření dveří Tlačítko pro urychlení zavření dveří Tlačítko pro prodloužení doby otevření dveří Funkce EBDA (Emergency Battery Drive Automatic operation) Funkce LOC (Locking of Car Calls) Funkce LIL (Elevator Link) Funkce EPD (Emergency Power Drive) Funkce FID (Fire Detection) Funkce FRD (Fireman s drive) Nehořlavé (bezhalogenové) kabely Evakuační výtah dle ČSN Hluková zkouška přirozená ventilace kabiny je zajištěna pomocí větracích otvorů ve spodní části kabiny ne, propojení mezi kabinou výtahu a strojovnou výtahu (místem umístění rozvaděče) ne ne ne, automatický bateriový dojezd kabiny výtahu do nejbližší stanice při výpadku el. proudu ne, příprava na dodávku čtečky magnetických karet pro blokování kabinové volby ne, monitoring základních stavů výtahů není součástí dodávky, napojení na záložní zdroj budovy V případě napojení záložní zdroj objektu přivede objednatel k rozvaděči výtahu tyto signály (kabely): 1. signál ze záložního zdroje (DA či UPS) - signál o napájení z DA či UPS, bezpotenciálový, kabel 2x0,75 Cu bezhalogenový, spínací kontakt, (napájecí napětí / proud = VUC / 4-18 ma) 2. signál ze záložního zdroje (DA či UPS) - signál o chystaném ukončení napájení z DA či UPS (dochází palivo u DA nebo baterie jsou téměř vybité u UPS), bezpotenciálový, kabel 2x0,75 Cu bezhalogenový, spínací kontakt, (napájecí napětí / proud = VUC / 4-18 ma), napojení výtahů na systém EPS (elektronická požární signalizace) objektu nebo použití klíčkového přepínače sloužícího k vyhlášení stavu požáru. V případě napojení na systém EPS přivede objednatel k rozvaděči výtahu signál z EPS vyhlášení požáru, bezpotenciálový, kabel 2x0,75 Cu bezhalogenový, rozpínací kontakt, (napájecí napětí / proud = VUC / 4-18 ma), umožňuje návrat kabiny do evakuačního podlaží v případě požáru splňuje normu EN81-72 výtah nebude vybaven kabely, které mají sníženou hořlavost, dle Nařízení vlády č. 148/2006 v platném znění CN var_b 6/8

7 Provedení výtahu podle : NV 27/2003 Sb. v platném znění, kterým se ství technické požadavky na výtahy Čl příloha č.2, NV 24/2003 Sb. v platném znění, kterým se ství technické požadavky na strojní zařízení NV 18/2003 Sb. v platném znění, kterým se ství technické požadavky na elektromagnetickou kompatibilitu Vyhlášky MMR ČR 398/2009 Sb., kterou se ství obecné technické požadavky zabezpečující užívání staveb osobami s omezenou schopností pohybu a orientace. ČSN EN81-1 v platném znění, Bezpečnostní předpisy pro konstrukci a montáž výtahů Část 1, Elektrické výtahy ČSN EN81-58 v platném znění, Bezpečnostní předpisy pro konstrukci a montáž výtahů. Část 58, Přezkoušení a zkoušky požární odolnosti šachetních dveří ČSN v platném znění, Bezpečnostní předpisy pro konstrukci a montáž výtahů - Zvláštní úpravy výtahů určených pro dopravu osob nebo osob a nákladů - Evakuační výtahy, pouze pro evakuační výtahy ČSN EN v platném znění, Elektromagnetická kompatibilita. Vyzařování ČSN EN v platném znění, Elektromagnetická kompatibilita. Odolnost ČSN v platném znění, Bezpečnostní předpisy pro konstrukci a montáž výtahů Nejvyšší povolené hodnoty hladin emisního akustického tlaku výtahů a stavební řešení zaměřená proti šíření hluku výtahů v nových stavbách Prostředí v šachtě a v nástupištích: Normální dle ČSN , tabulka 51A, s ohledem na ČSN EN 81-1 (požadovaná teplota + 5º až + 40º), větrání dle ČSN EN 81-1 Montáž: V montáži výtahu jsou zahrnuty náklady na pomocné stavební práce (začištění dveřních otvorů po montáži šachetních dveří, podbetonování prahů šachetních dveří po montáži). Pro montáž tohoto výtahu není nutné lešení v šachtě. Stavební připravenost 6 základních pravidel (zajistí objednatel): Výtahová šachta je vždy čistá a suchá před zahájením montáže. Šachta je konstruovaná podle KONE dispozičních výkresů a dveřní otvory jsou zajištěny proti pádu osob. Montážní háky a otvory pro ventilaci musí být umístěny podle KONE specifikace. 3 fázový přívod elektrického proudu pro montáž a Tirak musí být zřízen k dispozici. Skladový prostor cca 30 m2 je zřízen v přízemí, nedaleko výtahové šachty. Přístupová cesta k šachtě musí být uklizená a osvětlená. CN var_b 7/8

8 OBCHODNÍ PODMÍNKY: Cena dodávky a montáže výtahu: Cena dodávky a montáže 1 kusu výtahu dle výše uvedené specifikace činí ,-Kč Ceny jsou uvedeny bez daně z přidané hodnoty. Součástí výše uvedené ceny jsou demontáž stávajícího výtahu, demontáž strojovny, montáž nového výtahu a příslušné stavební práceobaly, doprava výtahu na stavbu, 1 vyhotovení kompletní technické dokumentace v tištěné podobě, provedení zkoušky dle příslušných ČSN k posouzení shody a vydání prohlášení o shodě dle Nařízení vlády 27/2003 Sb. v platném znění, kterým se ství technické požadavky na výtahy. Platnost předložené nabídky je do Záruka: Na dodávku zařízení a jeho montáž poskytujeme záruční lhůtu po dobu 60 měsíců od předání díla objednateli, za předpokladu že bude se zhotovitelem uzavřena smlouva na běžný servis výtahu. V rámci záruční lhůty jsou prováděny bezplatné opravy poruch výtahu vzniklé vadou dodávky nebo montáže. Záruční lhůta se nevztahuje na vady vzniklé jeho úmyslným poškozením nebo neodbornou obsluhou. Platební podmínky: Po podepsání SoD vystaví zhotovitel 1. zálohový list ve výši 50 % z ceny uvedené ve Smlouvě o dílo, který objednatel uhradí před požadovaným (potřebným) termínem zadání výtahů do výroby, zaplacení této částky je podmínkou zhotovitele pro zadání výroby výtahů. Po ukončení výroby a před expedicí výtahu vystaví zhotovitel druhý zálohový list ve výši 40 % smluvní ceny, tato záloha bude splatná před předáním díla objednateli. Po ukončení montáže výtahů bude vystavena konečná faktura ve výši 10 % smluvní ceny s vyúčtováním DPH. Konkrétní platební podmínky budou upřesněny v případné SoD. Dodací termín a doba trvání montáže: Výrobní termín nabízeného provedení výtahu při podepsané Smlouvě o dílo a odsouhlaseném dispozičním výkresu je 10 týdnů po zaplacení první zálohy. Předpokládaná doba montáže činí 4 týdny / výtah, celková doba montáže dle dohody a kapacitních možností zhotovitele. Podmínkou pro podepsání Smlouvy o dílo je vzájemné technické a komerční vyjasnění požadavků, předání stavebních podkladů výtahové šachty (musí obsahovat půdorys šachty a výškový řez). Technické provedení výtahu odpovídá zákonům, předpisům a normám platným v době vyhotovení nabídky. Vyhrazujeme si vzhledem k neustálému vývoji výrobků právo na změnu konstrukce, vzhledu popřípadě vlastností výrobku. Ohledně veškerých dalších informací a technických detailů jsem Vám kdykoli k dispozici na telefonním čísle Se zájmem očekáváme Vaše zprávy. S přátelským pozdravem, Bc, Petr Diduch KONE, akciová společnost Nabídka 1x CN var_b 8/8
