BD ZELENÁ 2, 4 - OLOMOUC KOMPLEXNÍ ŘEŠENÍ VÝMĚNY VÝTAHU KONE MONOSPACE 500 VÝMĚNA PŮVODNÍCH 2KS. VÝTAHŮ - TOV 320/9ST

Transkript

1 BD ZELENÁ 2, 4 - OLOMOUC KOMPLEXNÍ ŘEŠENÍ VÝMĚNY VÝTAHU KONE MONOSPACE 500 VÝMĚNA PŮVODNÍCH 2KS. VÝTAHŮ - TOV 320/9ST KONE MonoSpace 500 kompletní řešení KONE MonoSpace 500 kompletní řešení dodávky bezpečného výtahu pro Vaši budovunejlepší v oblasti EKO-EFEKTIVITY jízdní komfort udávající směr v odvětví dodávky bezpečného výtahu pro Vaši budovu design, který získává ocenění (bez zásahů do podlahové desky strojovny) rychlá a snadná montáž VÝTAH KONSTRUOVÁN PRO VYSOKOU ZÁTĚŽ dimenzováno na startů / rok a 180 h-1 (za hodinu) ŠACHETNÍ I KABINOVÉ DVEŘE KONSTRUOVANÉ PRO VYSOKOU ZÁTĚŽ - dimenzováno na cyklů / rok komplexní servis podporující každý krok Vašeho projektu nejlepší v oblasti EKO-EFEKTIVITY (vždy bez zásahů do podlahové nosné desky strojovny, tudíž u neprůchozí varianty bez potřeby stavebního povolení) jízdní komfort udávající směr v odvětví design, který získává ocenění rychlá a snadná montáž BEZ POTŘEBY LEŠENÍ formou elektrických stavebních vrátků komplexní servis podporující každý krok Vašeho projektu

2 NABÍDKA ČÍSLO: OBJEDNATEL: ADRESA VÝTAHU: KONTAKTNÍ ÚDAJE: _LSM_VB_2015 STAVEBNÍ BYTOVÉ DRUŽSTVO OLOMOUC U Kovárny 44, Olomouc ZELENÁ 2,4 - OLOMOUC Kamil Pančocha vedoucí technického oddělení SBD / zástupce domu Jiří Peniška Telefon: Tel: pancocha@sbdolomouc.cz jana.vymolova@upol.cz Jan Dostál stavební dozor oddělení SBD Telefon: dostal@sbdolomouc.cz ÚVOD Vážení obchodní přátelé, velice si vážíme oslovení naší firmy ohledně plánované instalace nového výtahu. Rádi bychom u Vás provedli dodávku výtahu v níže uvedeném možném řešením. Proto jsem si dovolil pro Vás zpracovat kompletní nabídku na demontáž původního výtahu, výrobu, dodávku a montáž sériově vyráběného výtahu KONE MonoSpace 500. Technické řešení KONE, Vám na velmi dlouhou dobu zajistí bezpečný a ekonomický provoz při vysokém přepravním komfortu. je jednou z předních světových společností v oboru výtahů, eskalátorů a automatických dveří. KONE je zdravá společnost, která se neustále rozvíjí a již více než 100 let poskytuje svým zákazníků jistoty v oblasti vývoje, výroby, dodávky a servisu včetně atypických řešení dle potřeb zákazníků. Společnost byla založena roku 1910 ve Finsku, zaměstnává zaměstnanců a působí na 800 místech ve více než 50 zemích světa včetně České republiky. KONE každoročně dodává více než nových výtahů a eskalátorů a zajišťuje servis téměř výtahů a eskalátorů a automatických dveří.. Firma KONE nabízí špičkovou finskou technologii KONE MonoSpace 500, založenou vždy na bezpřevodové a bezstrojovnové technologii (standard od roku 1996) Nové kompaktní bezpřevodové lanové pohony KONE EcoDiscTM s nízkootáčkovým synchronním motorem s frekvenčním řízením zajišťují plynulý rozjezd a dojezd výtahu, má (i při zvýšené nosnosti) nižší hodnoty záběrových a jmenovitých proudů než původní pohon. Největší výhodou navrhovaného technického řešení je maximální možné zvětšení výtahové kabiny, v šířce a v hloubce, šíře vstupů do kabiny a to i po doplnění výtahu o automatické kabinové a šachetní dveře. Pokud je požadavek na šachetní dveře s požární odolností, tak šachetní dveře standardně dodáváme s požární odolností EW60! (ostatní dodavatelé EW15 EW30). Díky tomuto řešení Vám odstraníme veškerá rizika zjištěná v Inspekční zprávě a kompletně dodané nové výtahy budou vyhovovat všem Vašim požadavkům, šetřit elektrickou energii, zvýší obslužnost,rychlost a estetiku za dodržení všech současně platných norem. Na závěr bych rád připomenul, že se jedná o kompletní dodávku celé výtahové technologie a z tohoto důvodu je možné Vám poskytnout záruku v délce 60 měsíců na celé výtahové zařízení při provádění servisních prací firmou KONE a.s.(v opačném případě 24 měsíců). Děkuji Vám za prostudování naší nabídky a v případě jakýchkoliv nejasností mne neváhejte kontaktovat. Více informací naleznete na Zpracoval: David Dolejš obchodní oddělení, modernizací a atypických výtahů (+420) ; (+420) ; david.dolejs@kone.com; Výrobní závod komponentů pro výtahy KONE v Ústí nad Labem Česká Republika / Ocenění od prestižního časopisu FORBES Strana - 2 / 26 celkem

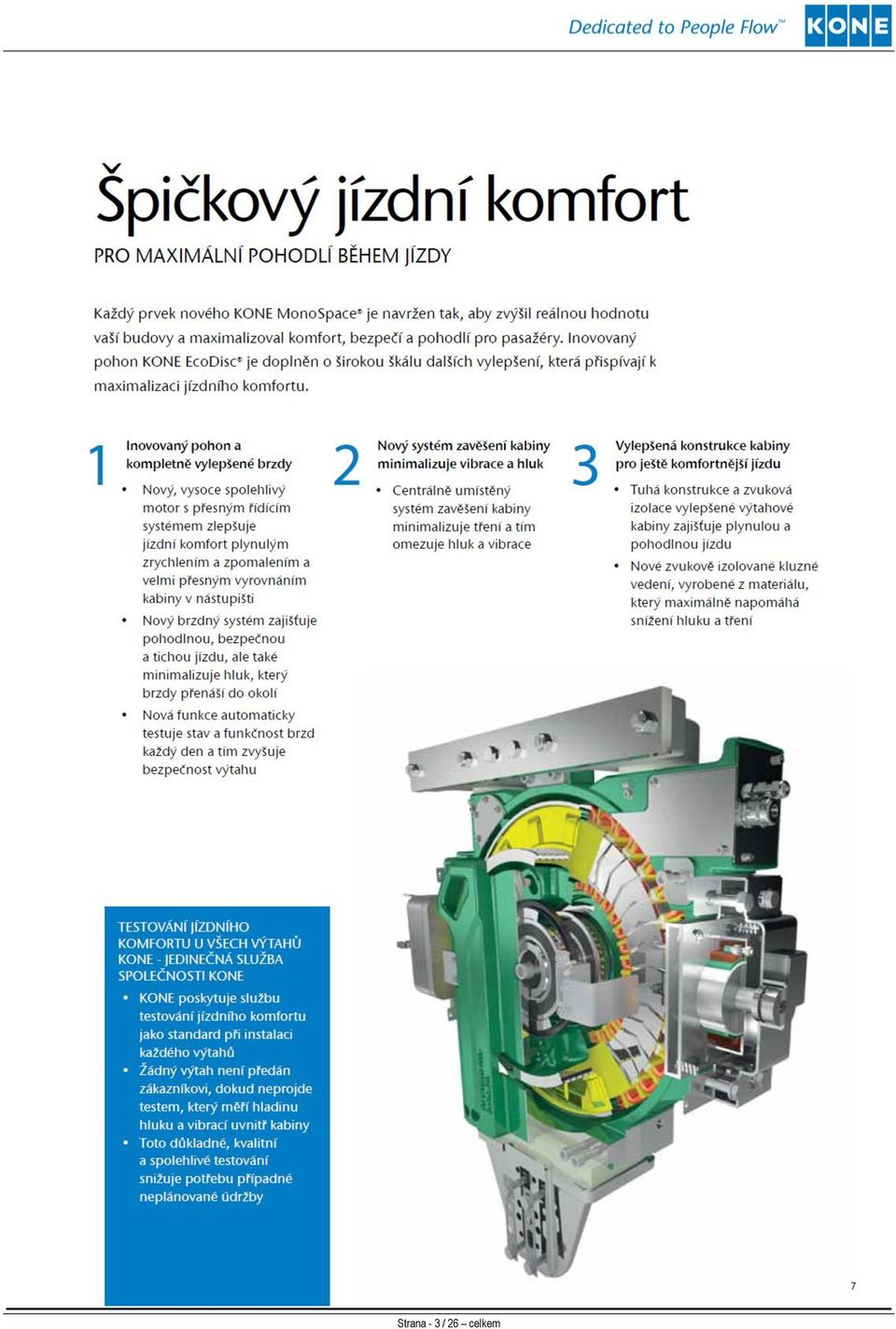

3 Strana - 3 / 26 celkem

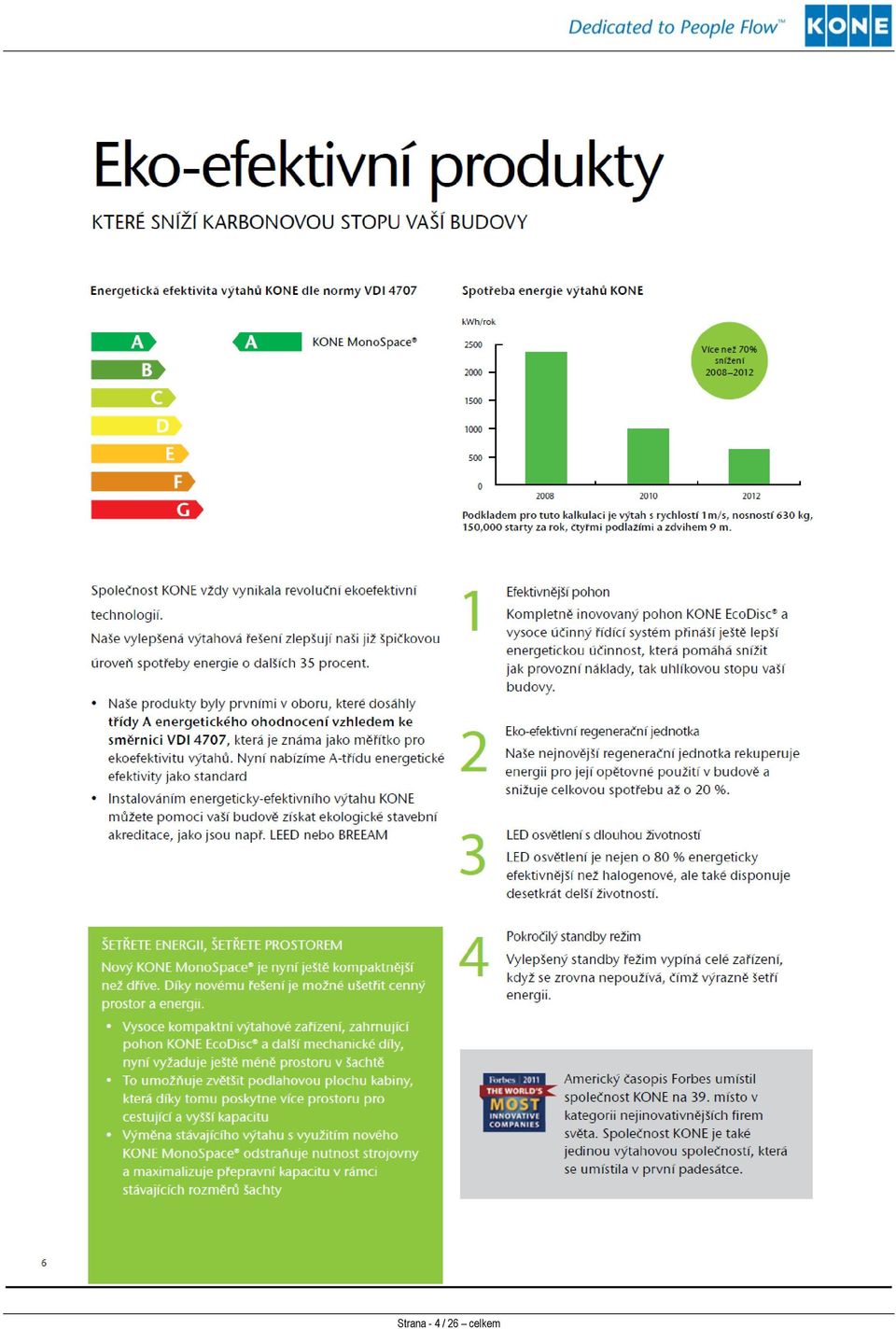

4 Strana - 4 / 26 celkem

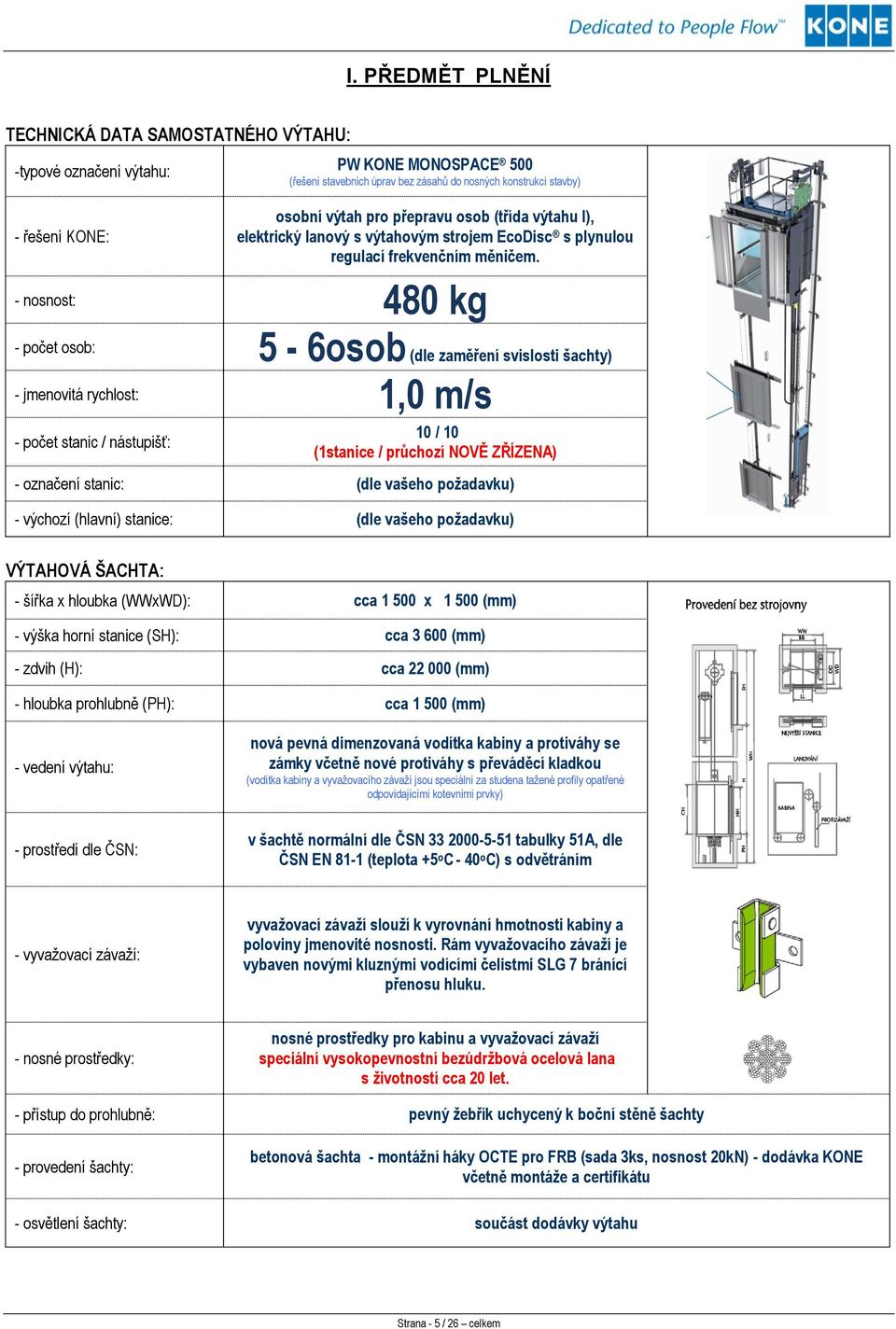

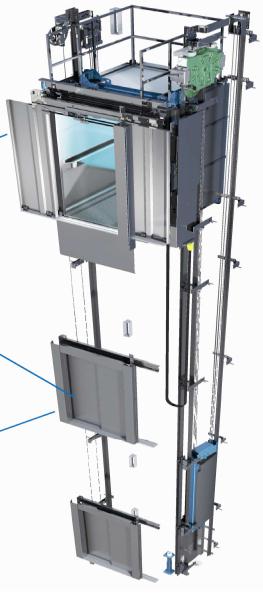

5 I. PŘEDMĚT PLNĚNÍ TECHNICKÁ DATA SAMOSTATNÉHO VÝTAHU: -typové označení výtahu: - řešení KONE: PW KONE MONOSPACE 500 (řešení stavebních úprav bez zásahů do nosných konstrukcí stavby) osobní výtah pro přepravu osob (třída výtahu I), elektrický lanový s výtahovým strojem EcoDisc s plynulou regulací frekvenčním měničem. - nosnost: 480 kg - počet osob: 5-6osob (dle zaměření svislosti šachty) - jmenovitá rychlost: 1,0 m/s - počet stanic / nástupišť: 10 / 10 (1stanice / průchozí NOVĚ ZŘÍZENA) - označení stanic: (dle vašeho požadavku) - výchozí (hlavní) stanice: (dle vašeho požadavku) VÝTAHOVÁ ŠACHTA: - šířka x hloubka (WWxWD): cca x (mm) - výška horní stanice (SH): cca (mm) - zdvih (H): cca (mm) - hloubka prohlubně (PH): cca (mm) - vedení výtahu: nová pevná dimenzovaná vodítka kabiny a protiváhy se zámky včetně nové protiváhy s převáděcí kladkou (vodítka kabiny a vyvažovacího závaží jsou speciální za studena tažené profily opatřené odpovídajícími kotevními prvky) - prostředí dle ČSN: v šachtě normální dle ČSN tabulky 51A, dle ČSN EN 81-1 (teplota +5 o C - 40 o C) s odvětráním - vyvažovací závaží: vyvažovací závaží slouží k vyrovnání hmotnosti kabiny a poloviny jmenovité nosnosti. Rám vyvažovacího závaží je vybaven novými kluznými vodícími čelistmi SLG 7 bránící přenosu hluku. - nosné prostředky: nosné prostředky pro kabinu a vyvažovací závaží speciální vysokopevnostní bezúdržbová ocelová lana s životností cca 20 let. - přístup do prohlubně: pevný žebřík uchycený k boční stěně šachty - provedení šachty: betonová šachta - montážní háky OCTE pro FRB (sada 3ks, nosnost 20kN) - dodávka KONE včetně montáže a certifikátu - osvětlení šachty: součást dodávky výtahu Strana - 5 / 26 celkem

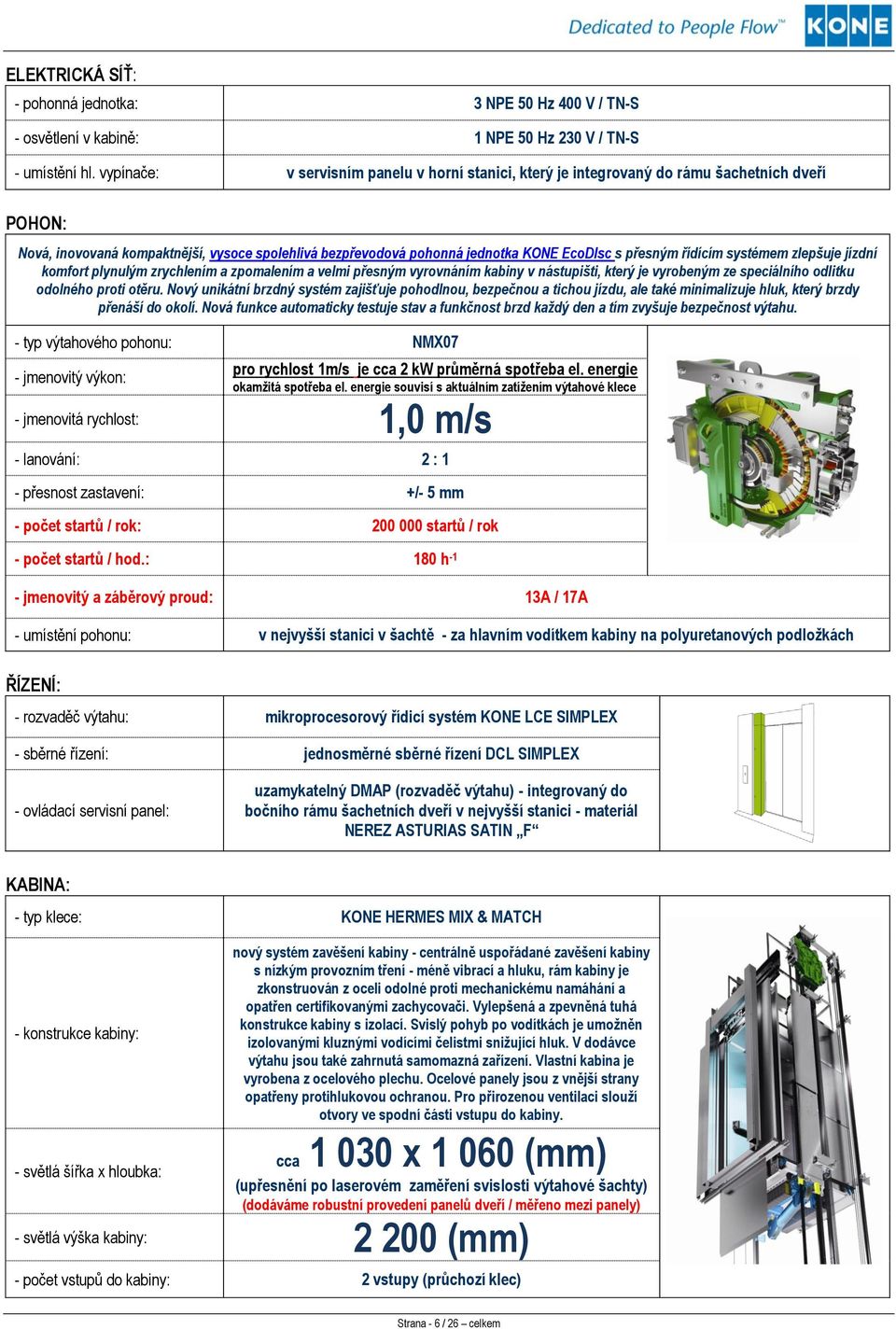

6 ELEKTRICKÁ SÍŤ: - pohonná jednotka: 3 NPE 50 Hz 400 V / TN-S - osvětlení v kabině: 1 NPE 50 Hz 230 V / TN-S - umístění hl. vypínače: v servisním panelu v horní stanici, který je integrovaný do rámu šachetních dveří POHON: Nová, inovovaná kompaktnější, vysoce spolehlivá bezpřevodová pohonná jednotka KONE EcoDIsc s přesným řídícím systémem zlepšuje jízdní komfort plynulým zrychlením a zpomalením a velmi přesným vyrovnáním kabiny v nástupišti, který je vyrobeným ze speciálního odlitku odolného proti otěru. Nový unikátní brzdný systém zajišťuje pohodlnou, bezpečnou a tichou jízdu, ale také minimalizuje hluk, který brzdy přenáší do okolí. Nová funkce automaticky testuje stav a funkčnost brzd každý den a tím zvyšuje bezpečnost výtahu. - typ výtahového pohonu: NMX07 - jmenovitý výkon: pro rychlost 1m/s je cca 2 kw průměrná spotřeba el. energie okamžitá spotřeba el. energie souvisí s aktuálním zatížením výtahové klece - jmenovitá rychlost: 1,0 m/s - lanování: 2 : 1 - přesnost zastavení: +/- 5 mm - počet startů / rok: startů / rok - počet startů / hod.: 180 h -1 - jmenovitý a záběrový proud: 13A / 17A - umístění pohonu: v nejvyšší stanici v šachtě - za hlavním vodítkem kabiny na polyuretanových podložkách ŘÍZENÍ: - rozvaděč výtahu: mikroprocesorový řídicí systém KONE LCE SIMPLEX - sběrné řízení: jednosměrné sběrné řízení DCL SIMPLEX - ovládací servisní panel: uzamykatelný DMAP (rozvaděč výtahu) - integrovaný do bočního rámu šachetních dveří v nejvyšší stanici - materiál NEREZ ASTURIAS SATIN F KABINA: - typ klece: KONE HERMES MIX & MATCH - konstrukce kabiny: - světlá šířka x hloubka: nový systém zavěšení kabiny - centrálně uspořádané zavěšení kabiny s nízkým provozním tření - méně vibrací a hluku, rám kabiny je zkonstruován z oceli odolné proti mechanickému namáhání a opatřen certifikovanými zachycovači. Vylepšená a zpevněná tuhá konstrukce kabiny s izolací. Svislý pohyb po vodítkách je umožněn izolovanými kluznými vodícími čelistmi snižující hluk. V dodávce výtahu jsou také zahrnutá samomazná zařízení. Vlastní kabina je vyrobena z ocelového plechu. Ocelové panely jsou z vnější strany opatřeny protihlukovou ochranou. Pro přirozenou ventilaci slouží otvory ve spodní části vstupu do kabiny. cca x (mm) (upřesnění po laserovém zaměření svislosti výtahové šachty) (dodáváme robustní provedení panelů dveří / měřeno mezi panely) - světlá výška kabiny: (mm) - počet vstupů do kabiny: 2 vstupy (průchozí klec) Strana - 6 / 26 celkem

7 KABINOVÉ DVEŘE: - typové označení: KONE KES 201 standardně dodáváme robustní provedení pohonu a panelů dveří dimenzováno pro cyklů / rok - provedení dveří: automatické teleskopické 2 panelové stranou suvné - materiál křídel dveří: NEREZ ASTURIAS SATIN F - broušená nerezová ocel - světlá šířka vstupu: 800 (mm) - světlá výška: (mm) - doplňky: antivibrační úprava panelů dveří - doplňky: 2 vstupy (průchozí klec) aby se zabránilo úrazu automaticky zavíranými dveřmi, jsou kabinové dveře vybaveny omezovačem zavírající síly. Toto opatření také snižuje nebezpečí poškození dveřního systému nebo předmětu v prostoru dveří - typ prahu kabinových dveří : R, práh s nerezovým profilem + hliníkový povrch a přechodová lišta - materiál prahu kabinových dveří: - bezpečnostní prvky u vstupu : INTERIÉR KABINY: C, ocelový profil + hliníkový povrch aby se zabránilo úrazu automaticky zavíranými dveřmi, jsou kabinové dveře vybaveny celoplošnou optickou clonou - detekuje předmět kdekoli ve dveřním prostoru (do výšky cca 180 cm), obsahuje sérii neviditelných paprsků, které vodorovně prochází dveřním prostorem při otevřených dveří. Jestliže jakýkoli předmět přeruší paprsky, dveře zůstanou otevřené nebo se začnou znovu otvírat, záleží na situaci. kabinový ovládací panel KSS čelní panel z černého polykarbonátu a hluboce formované broušené nerezové oceli - nová signalizace slučující moderní design s výbornou ovladatelností, jejíž kabinový ovládací panel je povrchově uchycen k boční stěně kabiny. digitální ukazatel polohy klece (segmentové LCD) a směrové šipky jízdy v bílé barvě - panel ovládačové kombinace COP: - obousměrný komunikátor: - proces nouzového volání: ovládací tlačítka prosvětlená s dotykovými obrazci čísel s RELIÉFNÍM a BRAILLE značením umistěných vedle tlačítek tlačítko ALARM - žluté prosvětlení nouzové osvětlení kabiny se záložním zdrojem indikátor přetížení se zvukovou signalizací zvukový signál zastavení klece obousměrné dorozumívací zařízení Lift Net - centrální jednotka obousměrné dorozumívací zařízení Lift Net - jednotka do kabiny - GSM modul záložní zdroj pro obousměrné dorozumívací zařízení díky našemu obousměrnému komunikátoru, bude Váš výtah vždy ve stavu pohotovosti pro nouzové volání. Hlasové spojení na KONE Service Centre je aktivováno stisknutím tlačítka, a to 24 hodin denně a 7 dní v týdnu. Nejedná se jen o zákonný požadavek pro nově instalované výtahy, ale účelem je i poskytnutí té nejlepší asistence v případě poruchy výtahu. jedním stisknutím tlačítka Alarm může uživatel, který uvízl v kabině výtahu zavolat operační servisní centrum, kde se automaticky zobrazí nouzové volání a údaje o výtahu. Pomocí sady handsfree zůstanou naši psychologem zaškolení pracovníci v kontaktu s uvízlou osobou a budou ji informovat o tom, jaká opatření se provádějí. Současně se rozjede vyprošťovací zásah. Jakmile dorazí na místo asistence, podnikne další nutné kroky. Všechny příchozí hovory do servisního střediska KONE se okamžitě zaznamenávají a v závislosti na dohodě je o záležitosti telefonicky nebo písemně informována i osoba zodpovědná za výtah. Strana - 7 / 26 celkem

8 - funkce ISE M: nouzový intercom mezi kabinou a rozváděčem výtahu - funkce HAN C: zvuková signalizace v kabině při průjezdu stanicemi, určeno pro osoby se sníženou schopností pohybu a orientace, nepřetžitý provoz. - funkce ABE MD: zvonek alarmu v hlavní stanici, zpožděný signál - modul DOB: TLAČÍTKO OTEVŘENÍ DVEŘÍ - slouží k otevření dveří - modul DCB: - PRC K: - modul ACL B: TLAČÍTKO K ZAVŘENÍ VÝTAHOVÝCH DVEŘÍ - urychluje přepravu, protože bez jeho použití výtah krátce čeká před uzavřením dveří na případné další cestující. KLÍČKOVÝ OVLADAČ PRIORITY - po zapnutí přednostní jízdy z klece (klíčkový ovladač), budou ignorovány venkovní volby, k zavření výtahových dveří dojde až po navolení požadované stanice. Na digitálním ukazateli se zobrazí informace o prioritní jízdě - ideální vyžití této funkce při stěhování a úklidu apod. DOROVNÁVÁNÍ KABINY - zajistí střídavé vyrovnávání polohy nezávisle na tom, zda jsou dveře otevřeny nebo zavřeny a tím umožňuje automatický přesný dojezd kabiny k prahu šachetních dveří. Kabina výtahu je automaticky vyrovnávána jestliže po zastaveni v úrovni podlaží se mění zatěžovací podmínky během nástupu a výstupu, prověšení lan. - modul ADO: PŘEDČASNÉ OTVÍRÁNÍ DVEŘÍ - zajišťuje předčasné otvírání dveří při dojezdu kabiny výtahu do stanice. - modul BLF: - knock and feel: IGNOROVÁNÍ PŘIVOLÁNÍ PŘI PŘETÍŽENÍ - funkce BLF se používá pro prevenci zastavení plně naloženého výtahu v reakci na patrová volání díky této funkci zlepšuje přepravní výkon a redukuje spotřebu elektrické energie tím, že zabraňuje zbytečnému zastavování a rozjíždění. BLF ochraňuje výtah před přetížením. Standardně je nastaveno 80 % nominálního zatížení výtahu. ANTIVIBRAČNÍ IZOLACE - snížení přenosu vibračního hluku z podestových dveří, kabinových dveří a stěn kabiny. Izolace pohltí veškeré vibrační zvuky, produkované dveřmi a stěnami výtahu. - signalization dimming: AUTOMATICKÉ TLUMENÍ OSVĚTLENÍ SIGNALIZACE - podhledový strop: CL88 - typ osvětlení: úsporné LED diodové kruhové osvětlení - desetkrát vyšší životnost než halogenové žárovky. Při použití úsporných režimů se osvětlení a větrání kabiny vypne pokud je výtah po definovanou dobu v klidu. - materiál stropu: NEREZ ASTURIAS SATIN F - broušená nerezová ocel - materiál stěn kabin: - materiál čelních stěn kabiny: - madlo na stěně: vertikální panely P50 až P54, barvená ocel, nebo nerez, dřevo, - laminát v příplatkové výbavě /výběr dle katalogu a lze kombinovat např. jedna stěna na straně tlačítka nerez struktura antivandal / na protilehlé straně zrcadla a madla barevné provedení vertikální panely NEREZ ASTURIAS SATIN F - broušená nerezová ocel HR64 umístěné na boční stěně trubkový profil D38 / zakulacené zakončení LBE NACENĚNO - zrcadlo na stěně: - okopový plech: - podlaha: MR1 umístěné na boční stěně nad madlem - částečná šířka / částečná výška PO CELÉM OBVODU STĚN KABINY v provedení NEREZ ASTURIAS SATIN F - broušená nerezová ocel VINYLOVÉ DLAŽDICE CARBON GREY (VF22), nebo výběr dle katalogu + z lokálního vzorníku - funkce EMH O: nouzový STOP v šachtě s jedním bezpečnostním spínačem - funkce LSH A: filtr elektromagnetického odrušení podle ČSN EN12015 ŠACHETNÍ DVEŘE: - typové označení: KONE KES 201 (standardně dodáváme robustní provedení panelů dveří) startů / rok - provedení dveří: automatické teleskopické 2 panelové stranou suvné Strana - 8 / 26 celkem

9 - světlá šířka vstupu: 800 (mm) - světlá výška: (mm) - stupeň požární odolnosti: EW60 (60 minut odolá řáru) - dle ČSN EN doplňky: antivibrační úprava panelů dveří - doplňky: kotevni prvky pro kotvení dveří - typ prahu šachetních dveří: SIGNALIZACE VE STANICÍCH: - tlačítka volby v nástupištích: - digitální signalizace: - umístění přivolávačů a signalizace: TX, práh s přechodovou lištou (šířka 76 mm), v šachtě (tloušťka podlahy mm) C, ocelový profil + hliníkový odolný povrch prosvětlovací KSL NEREZ ASTURIAS SATIN F digitální ukazatel polohy klece (segmentové LCD) a směrové šipky jízdy v bílé barvě ve všech stanicích + hlavní stanice prosvětlovací KSL 284 s kličkovým spínačem pro ovládání funkce výtahu při požáru dle (ČSN EN 81-73) oddělená signalizace od tlačítkových ovladačů - v příplatkové výbavě v bočním rámu šachetních dveří STAVEBNÍ PRÁCE SOUVISEJÍCÍ S VÝMĚNOU VÝTAHŮ součást cenové nabídky: ŠACHTA demontáž kompletní technologie výtahu, stávající protiváhy, demontáž dosedů pod klecí a protiváhou. ŠACHTA - součinnost s montážemi při demontáži šachetních dveří, stavební úprava otvorů do demontáži stávajících šachetních dveří. ŠACHTA - stavební úprava stávajících otvorů ostění pro nové automatické šachetní dveře - maximální využití stávajících dveřních vstupů. ŠACHTA - celoplošné zabezpečení dveřních otvorů po vybourání stávajících šachetních dveří. ŠACHTA - provedení nového vyzdění nástupišť okolo nových šachetních dveří včetně nadpraží. Vyzdění YTONG v sílách dle potřeb kotvený do okolního zdiva ROXORY. ŠACHTA - Na jádro vždy použito stavebních lepidel s aplikací keramické tkaniny (perlinky) s přesahem na okolní zdivo minimálně 15 cm. Štuková omítka natažená ve dvou vrstvách, konstrukce u kterých štuk končí (okolní zdivo, výtah) opáskovány, aby nedošlo ke zbytečnému znečištění či poškození. ŠACHTA - oprava linolea a dlažby v nástupištích u dveří (nejbližší odstín stávajícího povrchu u jednotlivých nástupišť), nebo nerezová přechodová lišta. ŠACHTA - oprava malířských prací u nástupišť do 50 cm od šachetních dveří. ŠACHTA zhotovení nové (bezbariérové) průchozí nástupní stanice - dle projektové dokumentace KONE a stavební dokumentace Objednatele. ŠACHTA - vyčištění prohlubně šachty instalace ocelové vany proti pronikání spodní vody (KESON) a následný bezprašný nátěr včetně bočního ostění do výšky 1 metru. Prodloužení přívodního kabelu z původního hlavního vypínače výtahu ve strojovně, do poslední nástupní stanice dle projektové dokumentace KONE. Vystavení revizní zprávy na prodloužený přívodní kabel, včetně likvidace odpadu, úklid a předání objednateli. Odvoz stavební sutě, úklid a ekologická likvidace demontovaného materiálu. OSTATNÍ - součást cenové nabídky: Kompletní technická dokumentace, kniha odborných prohlídek, kniha provozních prohlídek. Provedení zkoušek a vydání prohlášení o shodě dle Nařízení vlády 27/2003 Sb.. Demontáž, montáž a dopravní výkony na místo montáže. PRO DEMONTÁŽ A MONTÁŽ NENÍ POTŘEBA STAVEBNÍHO LEŠENÍ. PROVEDENÍ SAMOSTATNÉHO VÝTAHU JE V SOULADU S: NV 27/2003 Sb. v platném znění, kterým se stanoví technické požadavky na výtahy (odpovídá Směrnici 95/16/ES) + NV 24/2003 technické požadavky na strojní zařízení. ČSN v platném znění, Bezpečnostní předpisy pro konstrukci a montáž výtahů - Nejvyšší povolené hodnoty hladin emisního akustického tlaku výtahů a stavební řešení zaměřená proti šíření hluku výtahů v nových stavbách. NV 18/2003 technické požadavky na elektromagnetickou kompatibilitu. NV 616/2006 Sb. v platném znění, o technických požadavcích na výrobky z hlediska elektromagnetické kompatibility ( odpovídá Směrnici 2004/108/ES ). ČSN EN A3 v platném znění - Bezpečnostní předpisy pro konstrukci a montáž výtahů. Část 1, Elektrické výtahy. ČSN EN Bezpečnostní předpisy pro konstrukci a montáž výtahů - Zvláštní použití výtahů pro dopravu osob a osob a nákladů - Část 73, Funkce výtahů při požáru. (součást cenové nabídky) Strana - 9 / 26 celkem

10 ČSN EN v platném znění - Bezpečnostní předpisy pro konstrukci a montáž výtahů. Část 58, Přezkoušení a zkoušky požární odolnosti šachetních dveří - šachetní dveře s požární odolností. (součást cenové nabídky) ČSN EN v platném znění, Bezpečnostní předpisy pro konstrukci a montáž výtahů Část 28 : Dálková nouzová signalizace u výtahu určených pro dopravu osob a nákladů. ČSN EN elektromagnetická kompatibilita - vyzařování. ČSN EN A1 elektromagnetická kompatibilita - odolnost. NV 176/2008 Sb. v platném znění o technických požadavcích na strojní zařízení. Požadované prostředí v šachtě a v nástupištích: normální dle ČSN , tabulka 51A, s ohledem na ČSN EN 81-1 (požadovaná teplota + 5º až + 40º), větrání dle ČSN EN ZÁKLADNÍ VÝHODY (odlišnost od konkurence) 1. SÉRIOVĚ VYRÁBĚNÝ TYPOVÝ VÝTAH KONE MonoSpace 500 TM, PROVEDENÍ BEZ STROJOVNY. NENÍ POTŘEBA BOURAT BETONOVÝ FUNDAMENT POD VÝTAHOVÝM STROJEM, (riziko trhlin v podlahové desce) NENÍ POTŘEBA UPRAVOVAT NOVÉ OTVORY V PODLAHOVÉ DESCE A NENÍ POTŘEBA STATICKÉ POSOUZENÍ. (strojovnu je možné komerčně využít. telekomunikace apod, nebo je možné ji kompletně zbourat a zrealizovat např. sedlovou střechu.kratší doba realizace + menší hlučné a prašné stavební práce, rychlí a bezproblémový servisní zásah - standardně realizace bez potřeby stavebního povolení.) 2. BEZPŘEVODOVÝ BEZÚDRŽBOVÝ VÝTAHOVÝ STROJ KONE EcoDisc TM POD STROPEM VÝTAHOVÉ ŠACHTY NA POLYURETANOVÝCH PODLOŽKÁCH. (neroznáší se vibrace od pohonu přes podlahovou desku do okolních bytů jako u varianty se strojovnou. 3. VÝTAH KONSTRUOVÁN NA VYSOKOU ZÁTĚŽ : startů / rok a 180 h-1 (za hodinu). 4. NENÍ POTŘEBA LEŠENÍ / DEMONTÁŽ + MONTÁŽ Z ELEKTRICKÝCH STAVEBNÍCH VRÁTKŮ KRÁTKÁ DOBA REALIZACE + NEHROZÍ POŠKOZENÍ BUDOVY PŘI PŘEPRAVĚ A MONTÁŽI LEŠENÍ. 5. ŽIVOTNOST LAN CCA 20 LET - BEZÚDRŽBOVÁ SPECIÁLNÍ VYSOKOPEVNOSTNÍ OCELOVÁ LANA 6. DODÁVÁME NOVÁ VODÍTKA SE ZÁMKOVÝMI SPOJI - VČETNĚ NOVÉHO KOTVENÍ PO KRATŠÍCH VZDÁLENOSTECH NEŽ JSOU STÁVAJÍCÍ (dle ČSN EN81-1) 7. SVĚTLÁ VÝŠKA KABINY 2200 mm (ostatní dodavatelé max mm) 8. POUŽÍVÁME 2PANELOVÉ ROBUSTNÍ PROVEDENÍ ŠACHETNÍCH I KABINOVÝCH DVEŘÍ ( cyklů / rok) 9. V PŘÍPADĚ VÝPADKU EL.PROUDU NE PŘI PORUŠE!!!!!!, U NĚKTERCH TYPŮ VÝTAHŮ (OD JINÝCH VÝROBCŮ) NELZE VYPROSTIT UVÍZNUTÉ OSOBY VE VÝTAHU - BEZ NÁHRADNÍHO BATERIOVÉHO ZDROJE, PROTO TOTO ZAŘÍZENÍ JE DODÁVÁNO JAKO STANDARD (baterie nutno měnit po cca 3 5 letech provozu, za značných finančních nákladů) U KONE výtahů lze jednoduchým zásahem jedné proškolené osoby vyprostit bez použití baterií a to formou páky, která je spojená bovdenem k brzdovému magnetu. Nebo v případě poruchy (zařízení pod napětím) dvěmi tlačítky v servisním panelu (proto bateriový samosjezd NENÍ potřeba a lze na vyžádání dodat za příplatek) 10. KOMPLETNÍ VÝROBNÍ ZPRACOVÁNÍ JEDNOTLIVÝCH KOMPONENTŮ SÉRIOVĚ VYRÁBĚNÉHO ZAŘÍZENÍ II. CENA Cena celkových dodávek a následných demontážních a montážních prací pro 2ks. identických výtahů včetně všech souvisejících stavebních prací a vybudování nové bezbariérové nástupní stanice (tzv. na klíč) dle výše uvedeného předmětu plnění činí: 10 STANIC - PRŮCHOZÍ VARIANTA: - včetně šachetních dveří s požární odolností EW60 dle (ČSN EN 81-58) - včetně stěn kabiny v provedení strukturovaný nerez antivandal (TS1) TYP VÝTAHU A MÍSTO REALIZACE CELKEM BEZ DPH 15% DPH CELKEM VČETNĚ DPH KONE PW MONOSPACE 500 SIMPLEX PRŮCHOZÍ VARIANTA BD Zelená 2,4, Olomouc 1, ,-Kč. (2KS) ,- Kč. (2KS) 1, ,-Kč. (2KS) PROJEKTOVÁ DOKUMENTACE PRO VYDÁNÍ STAVEBNÍHO POVOLENÍ (včetně PBŘ a STATIKY) ,-Kč. (2KS) 3.450,- Kč. (2KS) ,-Kč. (2KS) NABÍDKOVÁ CENA JE PLATNÁ DO: realizace 2015 Strana - 10 / 26 celkem

11 MOŽNÁ PŘÍPLATKOVÁ VÝBAVA PRO 1KS VÝTAHU - 10st. průchozí klec Celkem včetně DPH 15% - podhledový strop: CL88 Bez příplatku obsahuje CN - typ osvětlení: - materiál stěn kabiny: - doplňky změna fotobuňky za celoplošnou optickou clonu 2ks: - zrcadlo : úsporné LED diodové kruhové osvětlení - desetkrát vyšší životnost než halogenové žárovky. Při použití úsporných režimů se osvětlení a větrání kabiny vypne pokud je výtah po definovanou dobu v klidu. vertikální panely NEREZ ANTIVANDAL - strukturovaná nerezová ocel, nebo pokovený laminát, nebo dle katalogu aby se zabránilo úrazu automaticky zavíranými dveřmi, jsou kabinové dveře vybaveny celoplošnou optickou clonou - detekuje předmět kdekoli ve dveřním prostoru (do výšky cca 180 cm), obsahuje sérii neviditelných paprsků, které vodorovně prochází dveřním prostorem při otevřených dveří. Jestliže jakýkoli předmět přeruší paprsky, dveře zůstanou otevřené nebo se začnou znovu otvírat, záleží na situaci. MR1 - částečná šířka / částečná výška bezpečnostní sklo Bez příplatku obsahuje CN Bez příplatku obsahuje CN Bez příplatku obsahuje CN - madlo : - okopový plech: - sklopné sedátko pro invalidy: HR64 umístěné na stěně trubkový zakulacené zakončení LBE robustní provedení PO CELÉM OBVODU STĚN KABINY v provedení NEREZ ASTURIAS SATIN F - broušená nerezová ocel ASTURIAS SATIN F - broušená nerezová ocel / robustní provedení umistění na boční stěně Bez příplatku obsahuje CN Bez příplatku obsahuje CN ,-Kč. - modul DCB: - PRC K: Bez příplatku obsahuje CN TLAČÍTKO K ZAVŘENÍ VÝTAHOVÝCH DVEŘÍ - urychluje přepravu, protože bez jeho použití výtah krátce čeká před uzavřením dveří na případné další cestující. Bez příplatku obsahuje CN KLÍČKOVÝ OVLADAČ PRIORITY - po zapnutí přednostní jízdy z klece (klíčkový ovladač), budou ignorovány venkovní volby, k zavření výtahových dveří dojde až po navolení požadované stanice. Na digitálním ukazateli se zobrazí informace o prioritní jízdě - ideální vyžití této funkce při stěhování a úklidu apod. - materiál kabinových dveří a čelní stěny 2ks: - materiál šachetních dveří a rámů 10ks: -šachetní dveře s požární odolností 10ks: -funkce EBD A: - tlačítko volby v hlavní stanici: NEREZ ANTIVANDAL - strukturovaná nerezová ocel NEREZ ANTIVANDAL - strukturovaná nerezová ocel s požární odolností EW60 dle (ČSN EN 81-58) bateriový sjezd do nebližší nástupní stanice pouze v případě výpadku el. proudu - Toto zařízení NEDOPORUČUJEME nutno měnit baterie v horizontu 3let. / adekvátní řešení (viz. popis výhody KONE str.10, bod 9) prosvětlovací KSL 284 s kličkovým spínačem pro ovládání funkce výtahu při požáru dle (ČSN EN 81-73) v provedení NEREZ ASTURIAS SATIN F - napojení výtahů na systém EPS (elektronická požární signalizace) objektu za použití klíčkového přepínače sloužícího k vyhlášení stavu požáru., nebo manuální přepnutí v hlavní nástupní stanici.v případě napojení na systém EPS přivede objednatel k rozvaděči výtahu signál z EPS vyhlášení požáru, bezpotenciálový, kabel 2x0,75 Cu bezhalogenový, rozpínací kontakt, (napájecí napětí / proud = VUC / 4-18 ma) ,-Kč ,-Kč. Bez příplatku obsahuje CN ,-Kč. Bez příplatku obsahuje CN Strana - 11 / 26 celkem

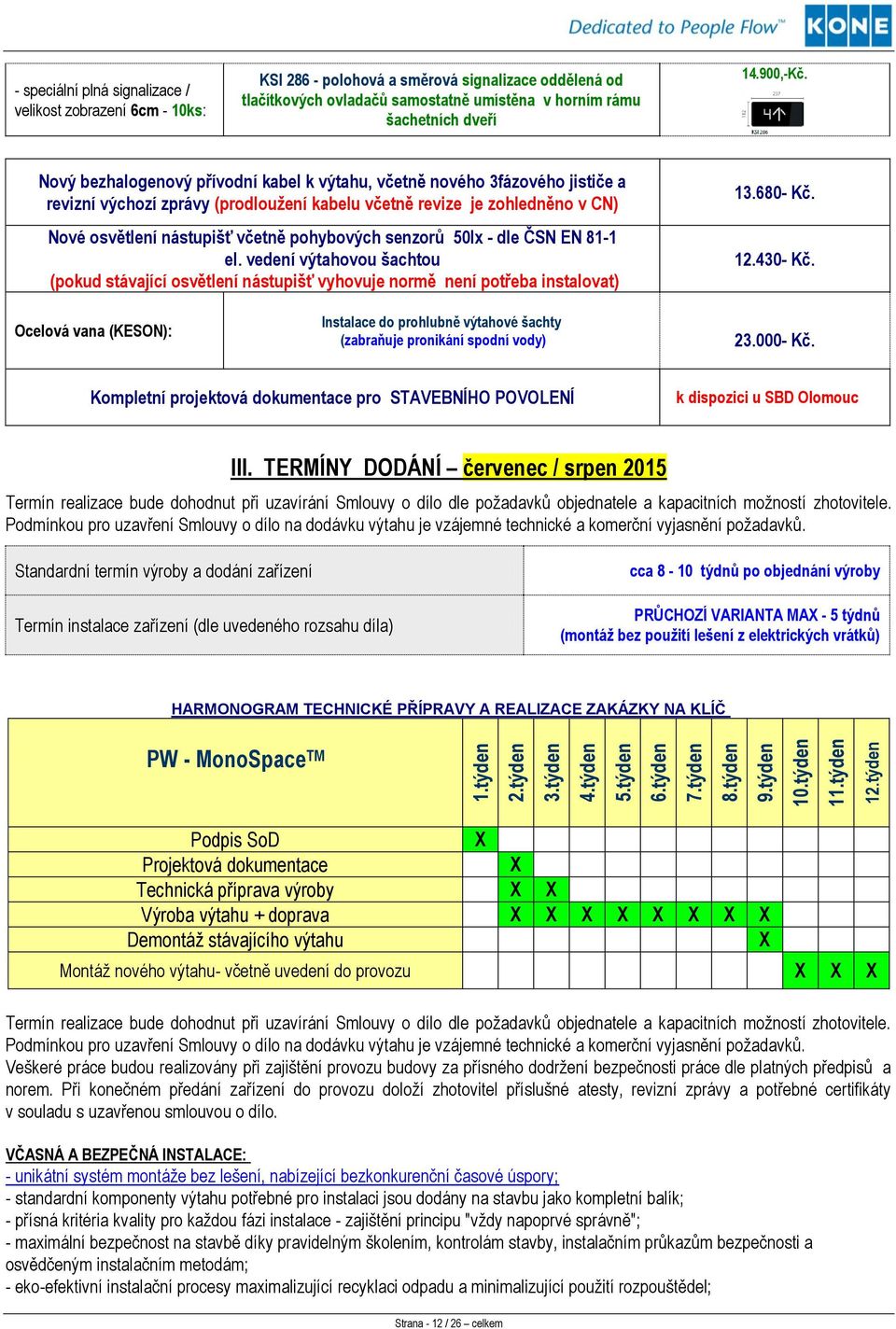

12 1.týden 2.týden 3.týden 4.týden 5.týden 6.týden 7.týden 8.týden 9.týden 10.týden 11.týden 12.týden - speciální plná signalizace / velikost zobrazení 6cm - 10ks: KSI polohová a směrová signalizace oddělená od tlačítkových ovladačů samostatně umístěna v horním rámu šachetních dveří ,-Kč. Nový bezhalogenový přívodní kabel k výtahu, včetně nového 3fázového jističe a revizní výchozí zprávy (prodloužení kabelu včetně revize je zohledněno v CN) Nové osvětlení nástupišť včetně pohybových senzorů 50lx - dle ČSN EN 81-1 el. vedení výtahovou šachtou (pokud stávající osvětlení nástupišť vyhovuje normě není potřeba instalovat) Kč Kč. Ocelová vana (KESON): Instalace do prohlubně výtahové šachty (zabraňuje pronikání spodní vody) Kč. Kompletní projektová dokumentace pro STAVEBNÍHO POVOLENÍ k dispozici u SBD Olomouc III. TERMÍNY DODÁNÍ červenec / srpen 2015 Termín realizace bude dohodnut při uzavírání Smlouvy o dílo dle požadavků objednatele a kapacitních možností zhotovitele. Podmínkou pro uzavření Smlouvy o dílo na dodávku výtahu je vzájemné technické a komerční vyjasnění požadavků. Standardní termín výroby a dodání zařízení Termín instalace zařízení (dle uvedeného rozsahu díla) cca 8-10 týdnů po objednání výroby PRŮCHOZÍ VARIANTA MAX - 5 týdnů (montáž bez použití lešení z elektrických vrátků) HARMONOGRAM TECHNICKÉ PŘÍPRAVY A REALIZACE ZAKÁZKY NA KLÍČ PW - MonoSpace TM Podpis SoD X Projektová dokumentace X Technická příprava výroby X X Výroba výtahu + doprava X X X X X X X X Demontáž stávajícího výtahu X Montáž nového výtahu- včetně uvedení do provozu X X X Termín realizace bude dohodnut při uzavírání Smlouvy o dílo dle požadavků objednatele a kapacitních možností zhotovitele. Podmínkou pro uzavření Smlouvy o dílo na dodávku výtahu je vzájemné technické a komerční vyjasnění požadavků. Veškeré práce budou realizovány při zajištění provozu budovy za přísného dodržení bezpečnosti práce dle platných předpisů a norem. Při konečném předání zařízení do provozu doloží zhotovitel příslušné atesty, revizní zprávy a potřebné certifikáty v souladu s uzavřenou smlouvou o dílo. VČASNÁ A BEZPEČNÁ INSTALACE: - unikátní systém montáže bez lešení, nabízející bezkonkurenční časové úspory; - standardní komponenty výtahu potřebné pro instalaci jsou dodány na stavbu jako kompletní balík; - přísná kritéria kvality pro každou fázi instalace - zajištění principu "vždy napoprvé správně"; - maximální bezpečnost na stavbě díky pravidelným školením, kontrolám stavby, instalačním průkazům bezpečnosti a osvědčeným instalačním metodám; - eko-efektivní instalační procesy maximalizující recyklaci odpadu a minimalizující použití rozpouštědel; Strana - 12 / 26 celkem

13 - dodávka materiálu a příjezd montážních techniků na stavbu dle předem odsouhlaseného harmonogramu; - zkušený vedoucí montér koordinující celý montážní proces od počátku až do konce; - hloubkové testování jízdního komfortu každého výtahu speciálním elektronickým přístrojem DT5 před předáním výtahu do provozu - unikátní servis pouze v KONE. IV. PLATEBNÍ PODMÍNKY Podpis smlouvy o dílo NENÍ podmíněn zálohovou fakturou. Cena díla je splatná v následujících splátkách...pouze NÁVRH, lze upravit dle dohody obou smluvních stran: a) 1. dílčí daňový doklad ve výši 50% z ceny díla (+ DPH) bude vystaven po podpisu smlouvy o dílo a cca 12 týdnů před zahájením realizace, úhrada tohoto daňového dokladu je podmínkou pro zadání výtahu do výroby. b) Po dodání výtahu na stavbu bude vystaven 2. dílčí daňový doklad ve výši 30% z ceny díla (+ DPH), úhrada tohoto daňového dokladu je podmínkou pro předání díla objednateli. c) Po ukončení montáže výtahu a po předání díla bez vad a nedodělků bude vystaven konečný daňový doklad na zbývající část ceny díla ve výši 20% smluvní ceny s vyúčtováním DPH v zákonné výši se splatností 14 dní. Nebo nabízíme možnost splátkového kalendáře: - První dílčí daňový doklad ve výši. včetně DPH (15%) vystaví zhotovitel před zadáním výroby. - Druhý dílčí daňový doklad ve výši... včetně DPH (15%) vystaví zhotovitel po uvedení výtahu do provozu. - Doplatek ve výši. včetně DPH (15%) (konečná částka může být upřesněna dle zvolené konečné specifikace výtahu) do celkové ceny díla bude uhrazen v počtu měsíčních splátek ve výši. včetně DPH s konečným daňovým dokladem s vyúčtováním DPH, po písemném předání a převzetí řádně provedeného díla. V. ÚDRŽBA, SERVIS V rámci konceptu KONE Care TM Vám můžeme nabídnout několik balíčků servisních činností, které byly navrženy na nabídnuté řešení. Pro zajištění bezproblémového chodu zařízení, jeho dlouhodobou spolehlivost a úsporný provoz doporučujeme, aby na tyto činnosti byla uzavřena smlouva se společností KONE. Celkem Vám nabízíme 3 hlavní typy KONE Care TM řešení, ze kterých si vyberete to, které bude nejvíce vyhovovat Vaším potřebám. Každé z nich lze rozšířit o další servisní činnosti z našeho portfolia. Nové výtahy KONE jsou jsou připraveny na monitorování stavu přes web rozhraní. Veškeré servisní vozy KONE jsou vybaveny systémem GPS poloha vozu. DISPEČINK posílá okamžitě nejbližší vůz k místě zásahu a servisní pracovníci jsou vybaveny technolog. PDA...okamžitý přehled o průběhu servisního zásahu a o historii každého výjezdu. KONE a.s., disponuje na Moravských pobočkách pro zajištění servisních a pohotovostních úkonů týmem cca 50ti kvalifikovaných servisních a odborných pracovníků. Na Moravě zajišťujeme servis cca 4100ks. výtahů a do dnešních dnů jsme nainstalovali v této lokalitě cca 1000 ks. nových zařízení. VÝHODA PŘI PRVOTNÍM ZÁSAHU / VYPROŠTĚNÍ UVÍZLÝCH OSOB: Osoba provádějící vyproštění, nemusí vstupovat do strojovny, provádí vyproštění z rozvaděče (servisního rozhraní), který je umístěn v rámu šachetních dveří v poslední stanici. Vyproštění a prvotní zásah může provádět i proškolená osoba z objektu. Po uplynutí záruční doby může servis výtahu provádět jakákoliv obborná servisní firma, řídící jednotku (rozvaděč) nelze dle platné legislativy uzamčít či blokovat!!!!!!!!! Sériově vyráběné výtahové zařízení, dostupnost náhradních dílů po celou dobu životnosti zařízení cca let. Náhradí díly jsou volně k prodeji na veřejném portálu a dle platné legislativy nemůže být jinak!!!!!!! VI. ZÁRUKY, ODPOVĚDNOST ZA VADY Na dodávku a montáž poskytuje zhotovitel objednateli záruku po dobu 24 měsíců od podpisu předávacího protokolu a předání výtahu do provozu. Prodloužená záruka v délce 60 měsíců na celé výtahové zařízení a bude poskytnuta při uzavření smlouvy na servis výtahu s KONE a.s. po celou dobu prodloužené záruky. V rámci této záruky jsou prováděny bezplatně opravy poruch výtahu vzniklé vadou dodávky nebo montáže. Záruka se nevztahuje na vady vzniklé úmyslným poškozením nebo nepovoleným užitím a neodborným zásahem do zařízení. Případné nedostatky v kvalitě dodávky a montáže budou řešeny dle platných a účinných zákonů a dalších právních předpisů. Tato záruka je platná na jednotlivé výtahy jako celek. Pokud dojde k výměně nebo opravě dílu, díl zachovává záruku celého dílajako celek. Pokud dojde k odstavení výtahu z viny záruční opravy, pak se záruka Strana - 13 / 26 celkem

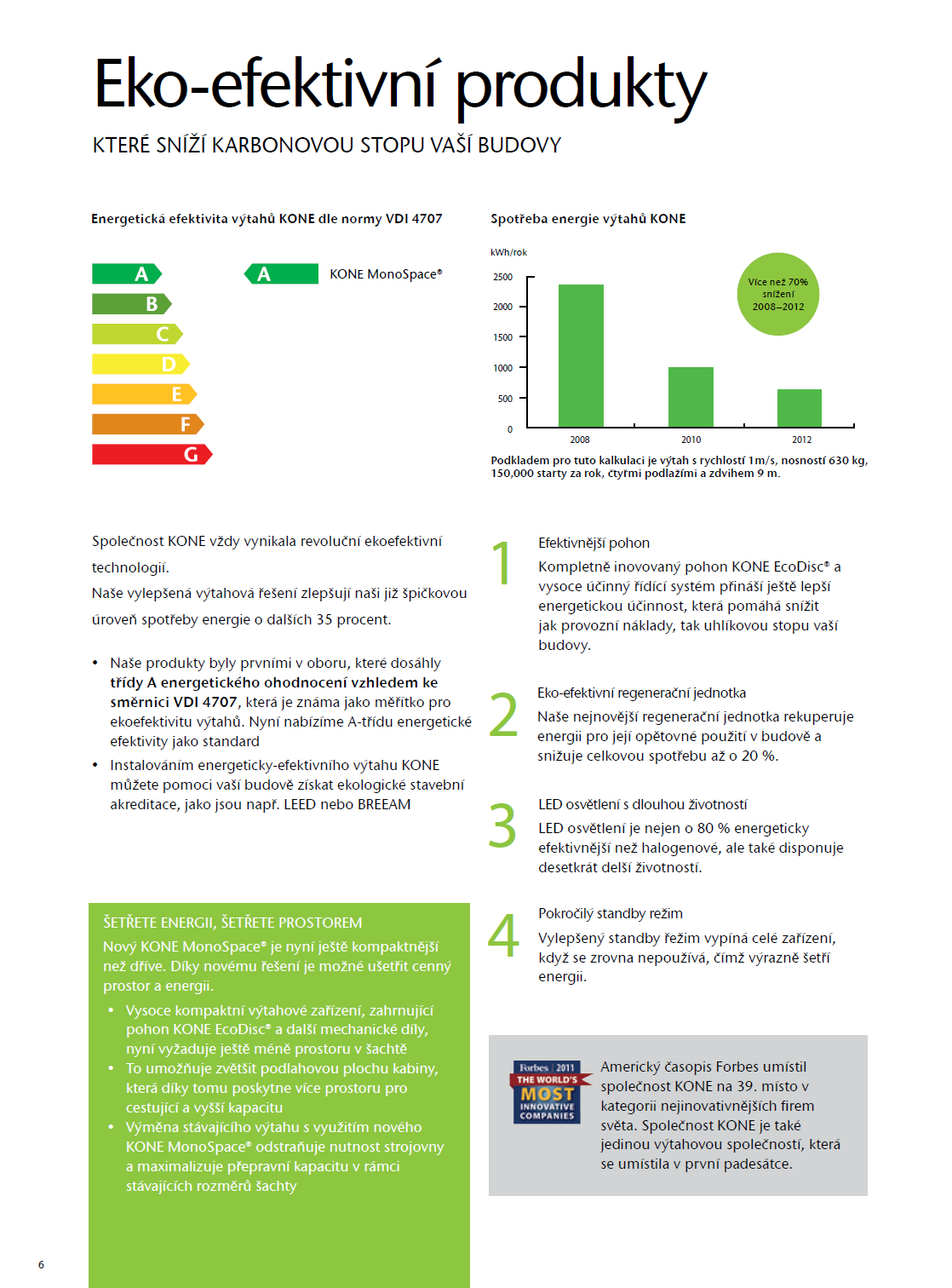

14 automaticky prodlužuje o dobu odstavení výtahu z provozu. Případné reklamace v rámci záruky je nutno uplatnit písemně a bez prodlení a ve lhůtě do 1 měsíce od projevení vady u výtahu, jež jsou důvodem příslušné reklamace. Záruka se nevztahuje na výměnu součástí s ukončenou dobou jejich životnosti, mimo jiné, pojistek nebo škod či vad na výtazích nebo jejich součástí v důsledku nadměrného opotřebení, vandalismu, nesprávného používání, nedbalosti, nesprávného provozování, abnormálních teplotních nebo vlhkostních podmínek, poškození z důvodu vyšší moci nebo práce, opravy, změny, opravy nebo výměny jakýchkoliv součástí jinými osobami bez předchozího písemného souhlasu Zhotovitele, nebo z jakékoliv jiné vnější příčiny mimo kontrolu Zhotovitele. VII. ŽIVOTNÍ PROSTŘEDÍ Firma KONE je průkopníkem ekologické efektivity výtahového průmyslu. Po několik dekád firma KONE vedla a vytvářela inovační řešení, která napomohla výrazně snížit energetickou spotřebu budov. Výsledky zkoumání životnosti výtahů firmy KONE ukazují, že největší dopad na životní prostředí pochází u výtahů z použité elektřiny při provozu výtahu. Proto je hlavním zájmem firmy KONE systematické snižování spotřeby energie u svých výtahů, při uvedení každého nového produktu na trh. Výtahy se skládají převážně z kovů, a více než 90% těchto materiálů je recyklovatelných. Podpora ekologických staveb díky měření a výpočtům energie. Dopady na životní prostředí během životnosti typického výtahu firmy KONE.* Energetická úspornost výtahu KONE MonoSpace podle VDI 4707** 26.2% Výroba surovin 14.3% Výroba komponentů 1.9% Doprava na místo určení 56.2% Používání 1.2% Údržba 0.3% Konec životnosti KONE MonoSpace 500 KONE MonoSpace 700 KONE MiniSpace *Tato analýza je určena pro výtah KONE MonoSpace Standard s jmenovitou nosností 630 kg, startů za rok, zdvihem odpovídajícím 5-ti podlažím a s životností výtahu 25 let ** Směrnice vydaná Asociací německých inženýrů Výtahy KONE MonoSpace dosáhly výborné energetické efektivity kategorie A v hodnocení měřeném nezávislými třetími stranami. Společnost KONE se dále zaměřuje na probíhající vývoj standardů jako ISO/DIS 25745, Energetická náročnost výtahů a eskalátorů, které budou definovat globálně schválená kritéria měření a srovnání rozdílných technologií a produktů z hlediska energetické spotřeby. KONE vyvinulo nástroje k odhadnutí spotřeby energie dle potřeby a řešení již v úvodní fázi každého projektu. Tyto nástroje zvláště pomáhají zákazníkům, pracujících na projektech certifikovaných ekologických staveb, např. LEED, BREEAM. KONE sleduje poslední trendy ve výstavbě ekologických budov, neboť se angažuje ve sdruženích pro ekologické stavby po celém světě. VIII. REFERENCE VÝBĚR Od září 2012 firma KONE uvádí kompletně renovovaný produkt KONE MonoSpace500 a ještě více energeticky efektivní stroj KONE EcoDisc pro všechny typy svých výtahů. Reference NOVÉ typové řady výtahu KONE MonoSpace500 : Trnkova 13,15 Olomouc průchozí klec / identický dům Trnkova 16,18 Olomouc průchozí klec / identický dům Rožňavská 2, Olomouc průchozí klec / identický dům Stiborova 22,37, Olomouc průchozí klec / identický dům Rooseveltova 84, Olomouc průchozí klec / identický dům ANTIVANDALOVÉ PROVEDENÍ CELÉHO VÝTAHU Třída Svornosti 51, Olomouc průchozí klec / identický dům Lazecká 24,26,28, Olomouc průchozí klec / identický dům Zelená 19, Olomouc průchozí klec / identický dům Kozlovská 2,4 Olomouc průchozí klec nový design Palackého 26,28, Přerov průchozí klec / identický dům Pod Skalkou 26,28, Přerov průchozí klec / identický dům Reference STARŠÍ typové řady výtahu KONE MonoSpace: Zikova 10,12, Olomouc průchozí klec / identický dům Stiborova 16,18, Olomouc průchozí klec / identický dům Strana - 14 / 26 celkem

15 Werichova 2,4,6 Olomouc průchozí klec / identický dům Na Letné 43,45 Olomouc neprůchozí klec / identický dům Kaštanova 1,7, Olomouc - neprůchozí klec / identický dům Lužická 14, Olomouc ANTIVANDALOVÉ PROVEDENÍ CELÉHO VÝTAHU Pionýrská 24,26, Olomouc Foersterova 1, 17 Olomouc Jánského 16, Olomouc POŽADAVKY NA OBJEDNATELE PRO ZAJIŠTĚNÍ MONTÁŽE: Upozorní uživatele v předstihu na odstavení jednotlivých výtahů z provozu. Zajištění veřejnoprávního projednání (stavební ohlášení včetně oznámení užívání stavby nebo žádosti o vydání kolaudačního souhlasu objednatelem) - zde bych rád uvedl, že z důvodu použitého typu výtahu bez strojovny není potřeba řešit stavební povolení, u průchozí varianty je většinou požadován - v případě požadavku možno za úplatu zajistit zhotovitelem. Udržování přístupů a příjezdů k pracovišti tak, aby odpovídaly podmínkám bezpečnosti práce a ochrany zdraví podle obecných předpisů a norem. Uzamykatelnou a čistou místnost pro montéry zhotovitele v blízkosti výtahové šachty k uskladnění montážních pomůcek a k převlečení a skladování materiálu minimálně o rozloze cca 15m 2. Objednatel případně vymezí mimo obytný dům prostor pro skladování demontovaného materiálu před ekologickou likvidací v rozloze cca 10-20m 2. Základní sociální podmínky (umývání, WC) pro pracovníky zhotovitele - přístup k vodě a k hlavnímu jističi od výtahů včetně zajištění elektrické energie pro demontáž a montáž výtahu (není součástí cenové nabídky) Intenzitu osvětlení ostatních nástupišť u šachetních dveří na podlaze 50 lx. (dle ČSN EN81-1) - v případě požadavku možno za úplatu zajistit zhotovitelem. KONE, a.s. zavedla a používá systém řízení kvality v souladu s požadavky ISO 9001: 2008 v návrhu, prodeji, montáži, modernizaci, výměně a servisu výtahů, eskalátorů, pohyblivých chodníků a automatických dveří. Zpracoval: David Dolejš obchodní oddělení, modernizací a atypických výtahů (+420) ; (+420) ; david.dolejs@kone.com; V Brně dne: Strana - 15 / 26 celkem

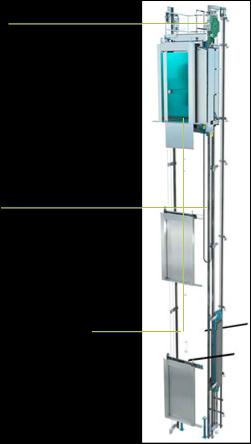

16 ČTYŘI MOŽNÉ ZPŮSOBY SNÍŽENÍ ENERGETICKÉ SPOTŘEBY VÝTAHU Energetická spotřeba výtahu může být snížena zavedením energeticky efektivních technologií a ovládáním výtahu účinnějším způsobem. 1. Účinný výtahový stroj ##CONVERTTOSHAPE## Ve srovnání s pohonem KONE EcoDisc jsou energeticky náročné stejnosměrné bezpřevodové a převodové výtahové stroje zastaralé. Tento synchronní výtahový stroj s permanentním magnetem společně s vektorově řízeným systémem pohonu a regenerativními možnostmi představuje nejvyšší celkovou účinnost a minimalizuje mechanické i elektrické ztráty. Výtahový stroj KONE EcoDisc neobsahuje žádný olej 2. Regenerace energie Když kabina sjíždí při velkém zatížení (nebo jede vzhůru při nízkém zatížení), získává potenciální energii. Regenerativní pohon využije tuto energii, čímž může ušetřit až 20% celkově spotřebované energie. 3. Energeticky úsporné osvětlení kabiny Výtahy KONE jsou vybaveny moderními fluorescenčními osvětlovacími trubicemi nebo LED světly, která vydrží až 10 x déle a spotřebují o 80% méně energie než běžná osvětlovací tělesa. 4. Energeticky účinný standby režim Automatické ovládání osvětlení kabiny vypne světla, když je kabina v klidu a opět je zapne, když je zaregistrována volba. Přívod k pohonu je nastaven na klidový stav, když pohon není v činnosti. Signalizační displeje se zatmí, když nejsou v činnosti.ventilátor v kabině se vypne, když výtah není v činnosti. Ovládání osvětlení chodby před výtahem automaticky nastaví osvětlení v cílovém podlaží. KONE MÁ OVĚŘENÝ REKORD VE SNÍŽENÍ SPOTŘEBY ENERGIE U VÝTAHU Základem pro výpočet je výtah o jmenovité rychlosti 1 m/s, nosnosti 630 kg, startů/rok, výška zdvihu 9 m a 4 stanice. Uvedené možnosti úspory elektrické energie představují odhad. Skutečné hodnoty se mohou lišit v závislosti na skutečných podmínkách provozu a reálné instalaci výtahu. KONE nenese žádnou zodpovědnost za rozdíly mezi skutečnými a odhadovanými úsporami elektrické energie. Strana - 16 / 26 celkem

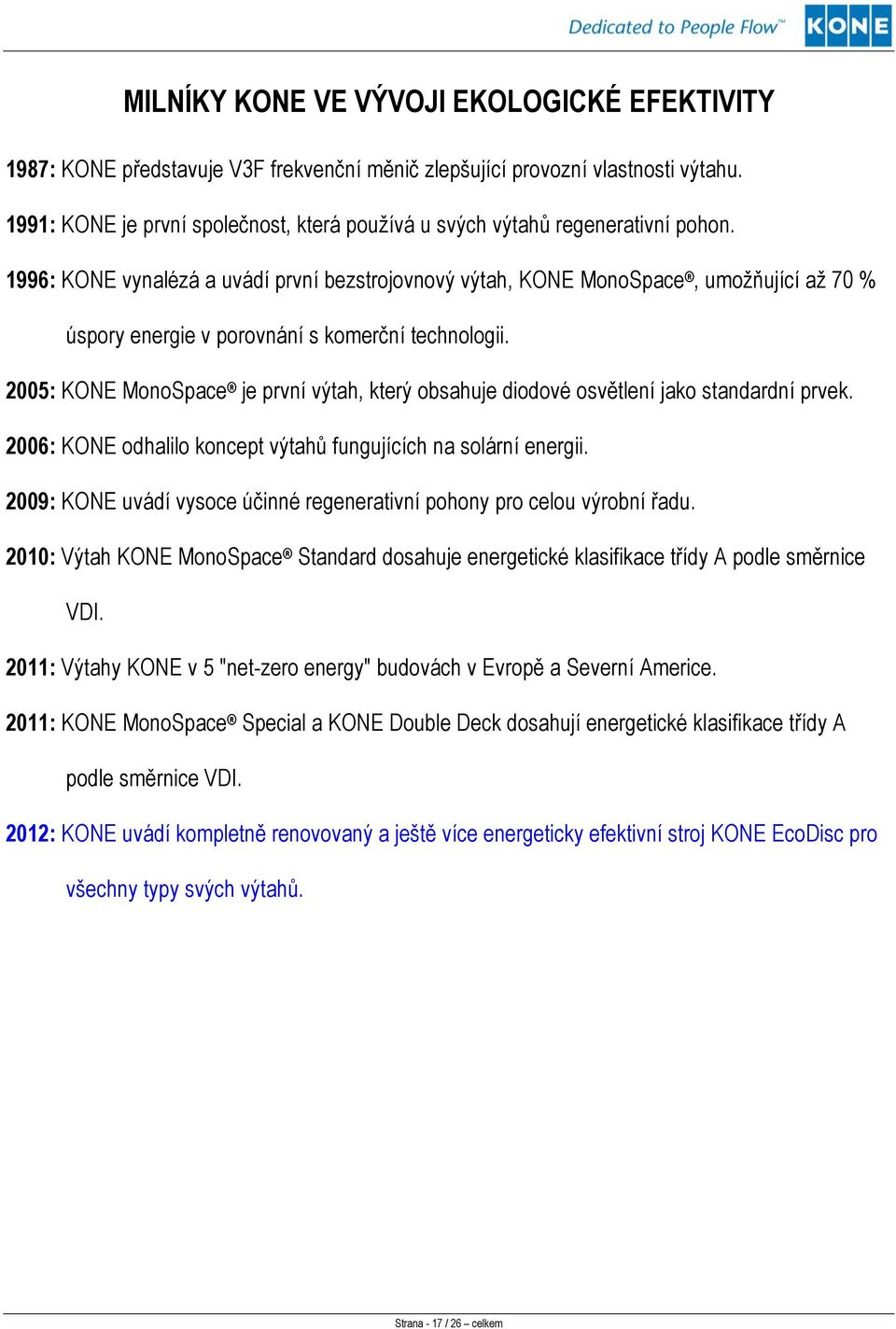

17 MILNÍKY KONE VE VÝVOJI EKOLOGICKÉ EFEKTIVITY 1987: KONE představuje V3F frekvenční měnič zlepšující provozní vlastnosti výtahu. 1991: KONE je první společnost, která používá u svých výtahů regenerativní pohon. 1996: KONE vynalézá a uvádí první bezstrojovnový výtah, KONE MonoSpace, umožňující až 70 % úspory energie v porovnání s komerční technologii. 2005: KONE MonoSpace je první výtah, který obsahuje diodové osvětlení jako standardní prvek. 2006: KONE odhalilo koncept výtahů fungujících na solární energii. 2009: KONE uvádí vysoce účinné regenerativní pohony pro celou výrobní řadu. 2010: Výtah KONE MonoSpace Standard dosahuje energetické klasifikace třídy A podle směrnice VDI. 2011: Výtahy KONE v 5 "net-zero energy" budovách v Evropě a Severní Americe. 2011: KONE MonoSpace Special a KONE Double Deck dosahují energetické klasifikace třídy A podle směrnice VDI. 2012: KONE uvádí kompletně renovovaný a ještě více energeticky efektivní stroj KONE EcoDisc pro všechny typy svých výtahů. Strana - 17 / 26 celkem

18 CERTIFIKÁT PROHLÁŠENÍ O SHODĚ Strana - 18 / 26 celkem

19 VYBRANÁ ČÁST Z PROTOKOLU MĚŘENÍ HLUKU A VYBRACÍ VÝTAHU KONE: MĚŘENO V POKOJI, KTERÝ PŘÍMO SOUSEDÍ S VÝTAHOVOU ŠACHTOU Strana - 19 / 26 celkem

20 Strana - 20 / 26 celkem

21 BEZPŘEVODOVÝ VÝTAHOVÝ POHON KONE EcoDisc (nový typ pohonu a brzd) - IDENTICKÝ DŮM: VČETNĚ BEZÚDRŽBOVÝCH VYSOKOPEVNOSTNÍCH NOSNÝCH LAN S ŽÍVOTNOSTÍ CCA 20LET Strana - 21 / 26 celkem

22 Interiér klece IDENTICKÝ DŮM: servisní panel umístěný v rámu šachetních dveří: Strana - 22 / 26 celkem

23 Interiér klece IDENTICKÝ DŮM: Strana - 23 / 26 celkem

24 Interiér klece strukturovaný vandalům odolný nerez K : Strana - 24 / 26 celkem

25 IDENTICKÝ DŮM + nově zřízená průchozí stanice na straně hlavního vstupu do domu: Robustní provedení panelů AUTOMATICKÝCH šachetních i kabinových dveří: Strana - 25 / 26 celkem

26 VELKÁ VARIABILITA PROVEDENÍ VÝTAHŮ KONE: Strana - 26 / 26 celkem
