1 Montážní a servisní manuál Sentinel Kinetic REKUPERA NÍ A VENTILA NÍ SYSTÉM PRO CELÝ D M Kinetic V Kinetic B (s by-pass) CZ verze 1.0

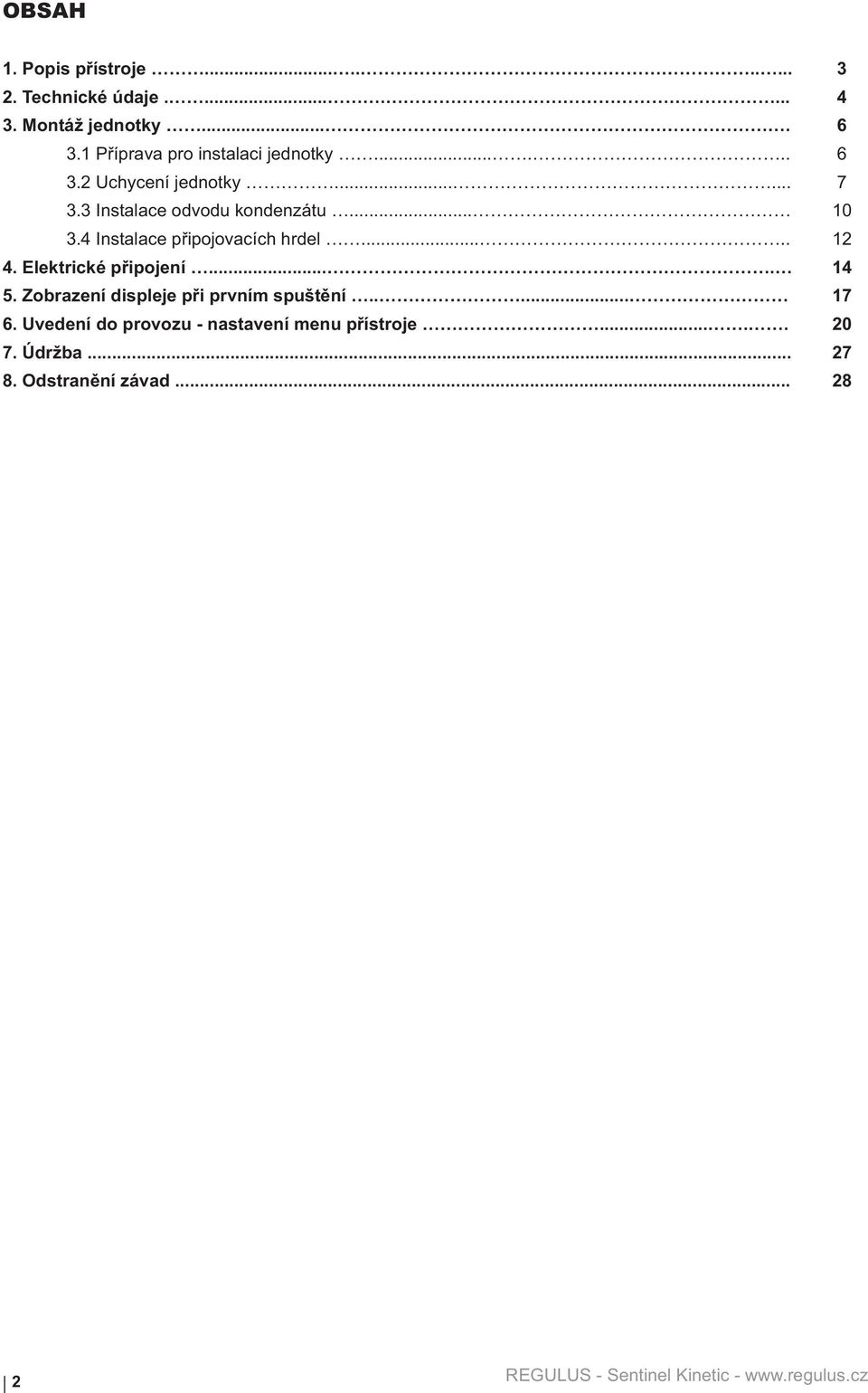

2 OBSAH 1. Popis p ístroje Technické údaje Montáž jednotky P íprava pro instalaci jednotky Uchycení jednotky Instalace odvodu kondenzátu Instalace p ipojovacích hrdel Elektrické p ipojení Zobrazení displeje p i prvním spušt ní Uvedení do provozu - nastavení menu p ístroje Údržba Odstran ní závad

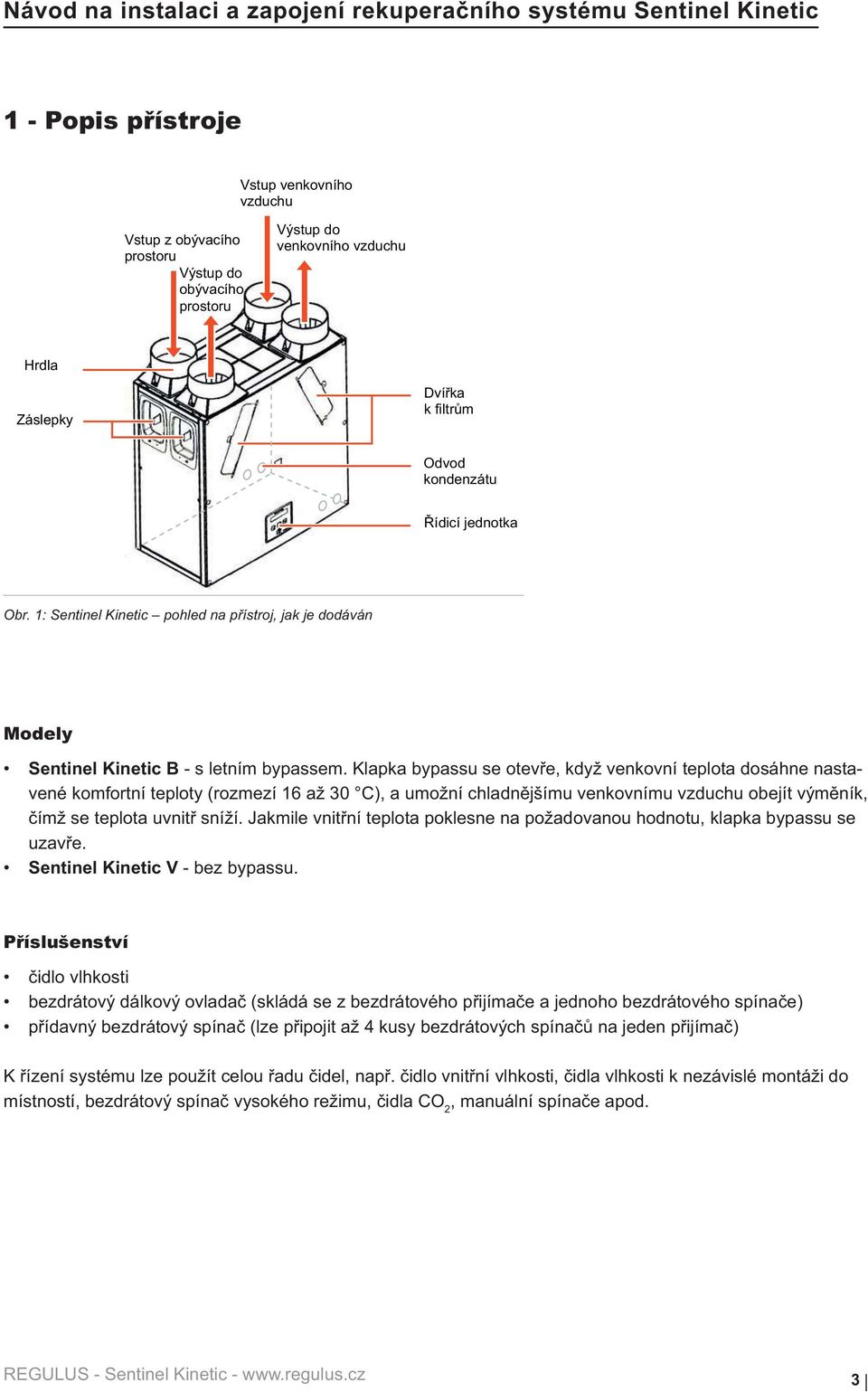

3 Návod na instalaci a zapojení rekupera ního systému Sentinel Kinetic 1 - Popis p ístroje Vstup venkovního vzduchu Vstup z obývacího prostoru Výstup do obývacího prostoru Výstup do venkovního vzduchu Hrdla Záslepky Dví ka k filtr m Odvod kondenzátu ídicí jednotka Obr. 1: Sentinel Kinetic pohled na p ístroj, jak je dodáván Modely Sentinel Kinetic B - s letním bypassem. Klapka bypassu se otev e, když venkovní teplota dosáhne nastavené komfortní teploty (rozmezí 16 až 30 C), a umožní chladn jšímu venkovnímu vzduchu obejít vým ník, ímž se teplota uvnit sníží. Jakmile vnit ní teplota poklesne na požadovanou hodnotu, klapka bypassu se uzav e. Sentinel Kinetic V - bez bypassu. P íslušenství idlo vlhkosti bezdrátový dálkový ovlada (skládá se z bezdrátového p ijíma e a jednoho bezdrátového spína e) p ídavný bezdrátový spína (lze p ipojit až 4 kusy bezdrátových spína na jeden p ijíma ) K ízení systému lze použít celou adu idel, nap. idlo vnit ní vlhkosti, idla vlhkosti k nezávislé montáži do místností, bezdrátový spína vysokého režimu, idla CO 2, manuální spína e apod. 3

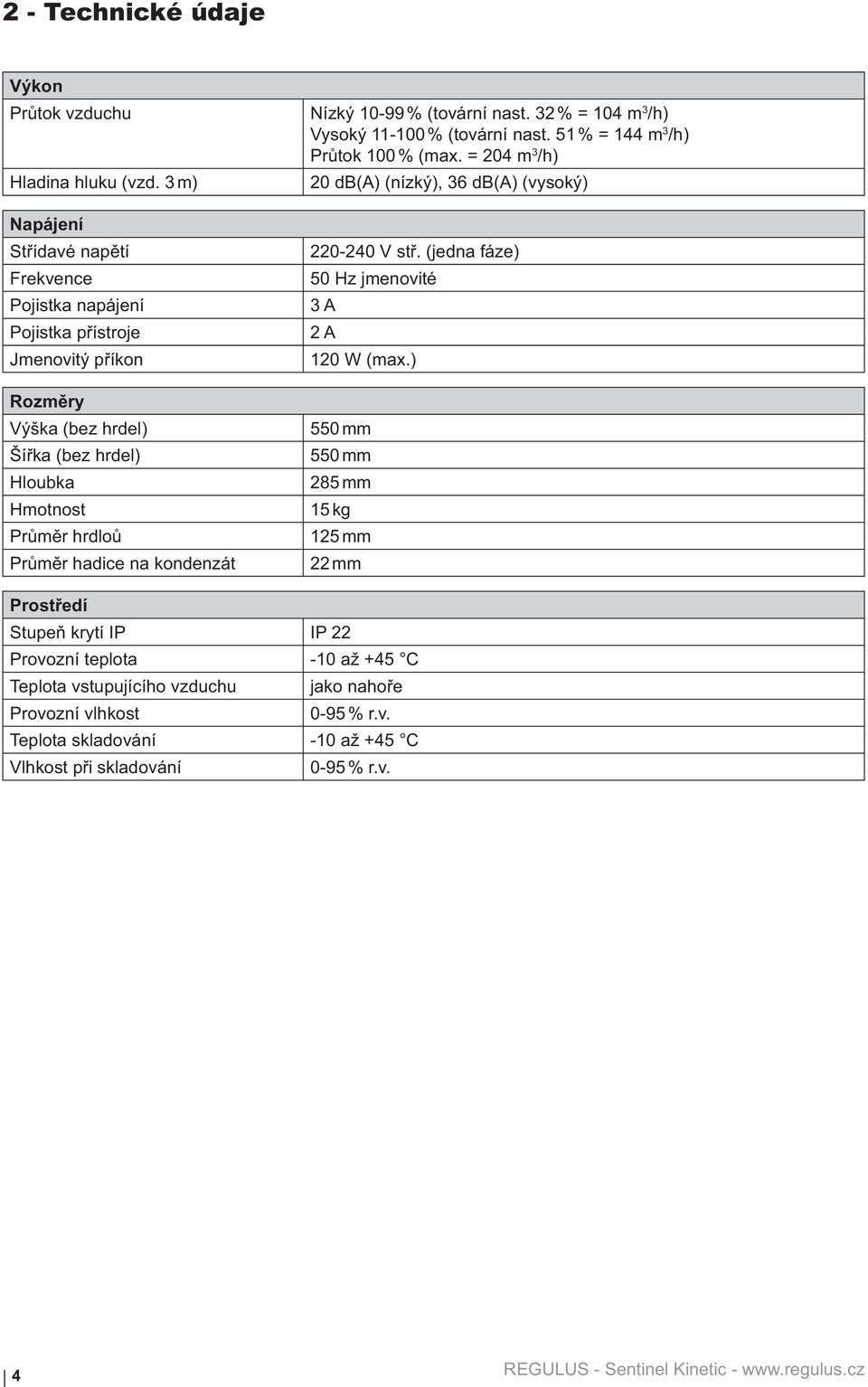

4 2 - Technické údaje Výkon Pr tok vzduchu Hladina hluku (vzd. 3 m) Napájení St ídavé nap tí Frekvence Pojistka napájení Pojistka p ístroje Jmenovitý p íkon Rozm ry Výška (bez hrdel) Ší ka (bez hrdel) Hloubka Hmotnost Pr m r hrdlo Pr m r hadice na kondenzát Nízký % (tovární nast. 32 % = 104 m 3 /h) Vysoký % (tovární nast. 51 % = 144 m 3 /h) Pr tok 100 % (max. = 204 m 3 /h) 20 db(a) (nízký), 36 db(a) (vysoký) V st. (jedna fáze) 50 Hz jmenovité 3 A 2 A 120 W (max.) 550 mm 550 mm 285 mm 15 kg 125 mm 22 mm Prost edí Stupe krytí IP IP 22 Provozní teplota -10 až +45 C Teplota vstupujícího vzduchu jako naho e Provozní vlhkost 0-95 % r.v. Teplota skladování -10 až +45 C Vlhkost p i skladování 0-95 % r.v. 4

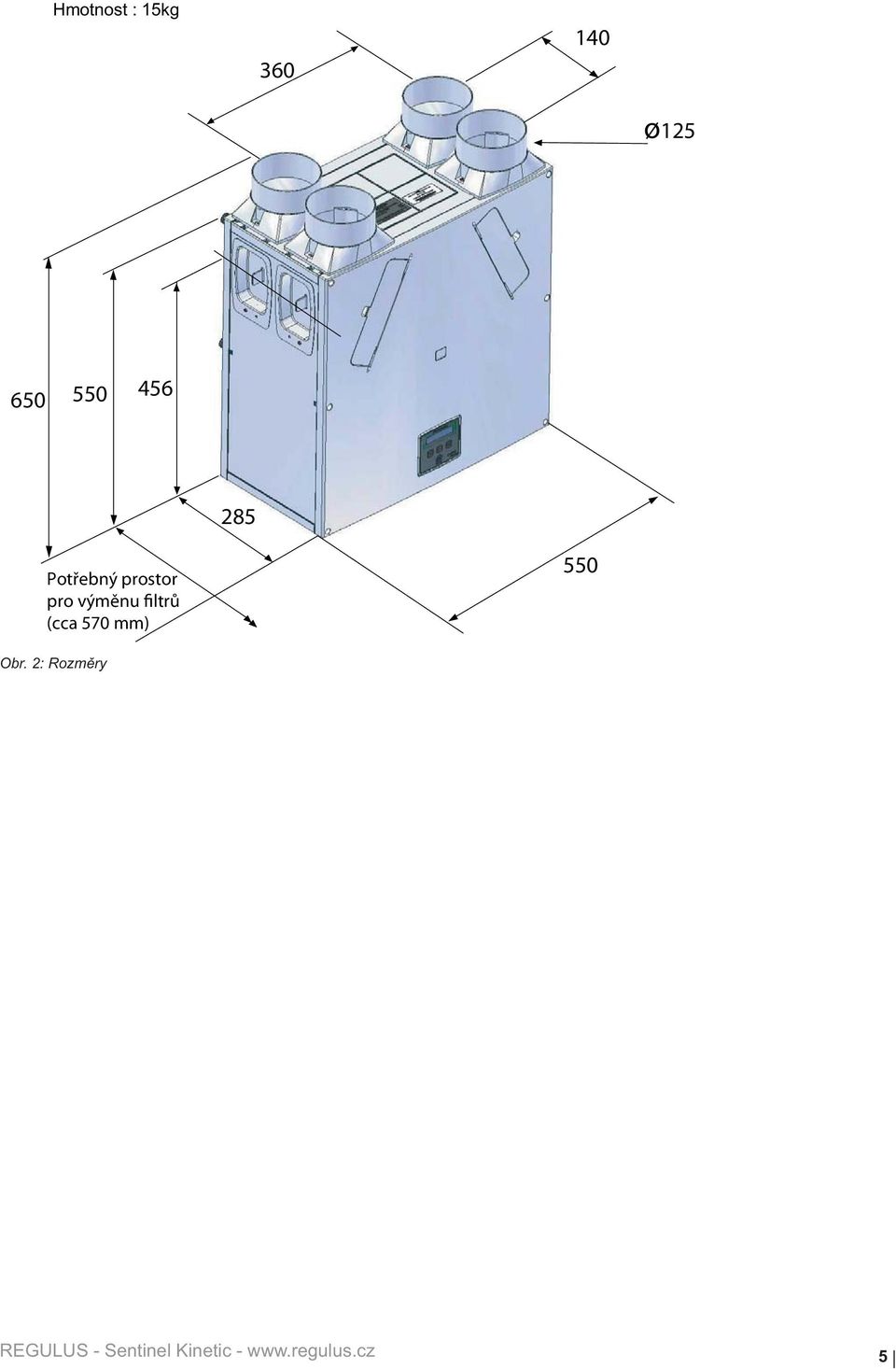

5 Hmotnost : 15kg ø Potřebný prostor pro výměnu filtrů (cca 570 mm) 550 Obr. 2: Rozm ry 5

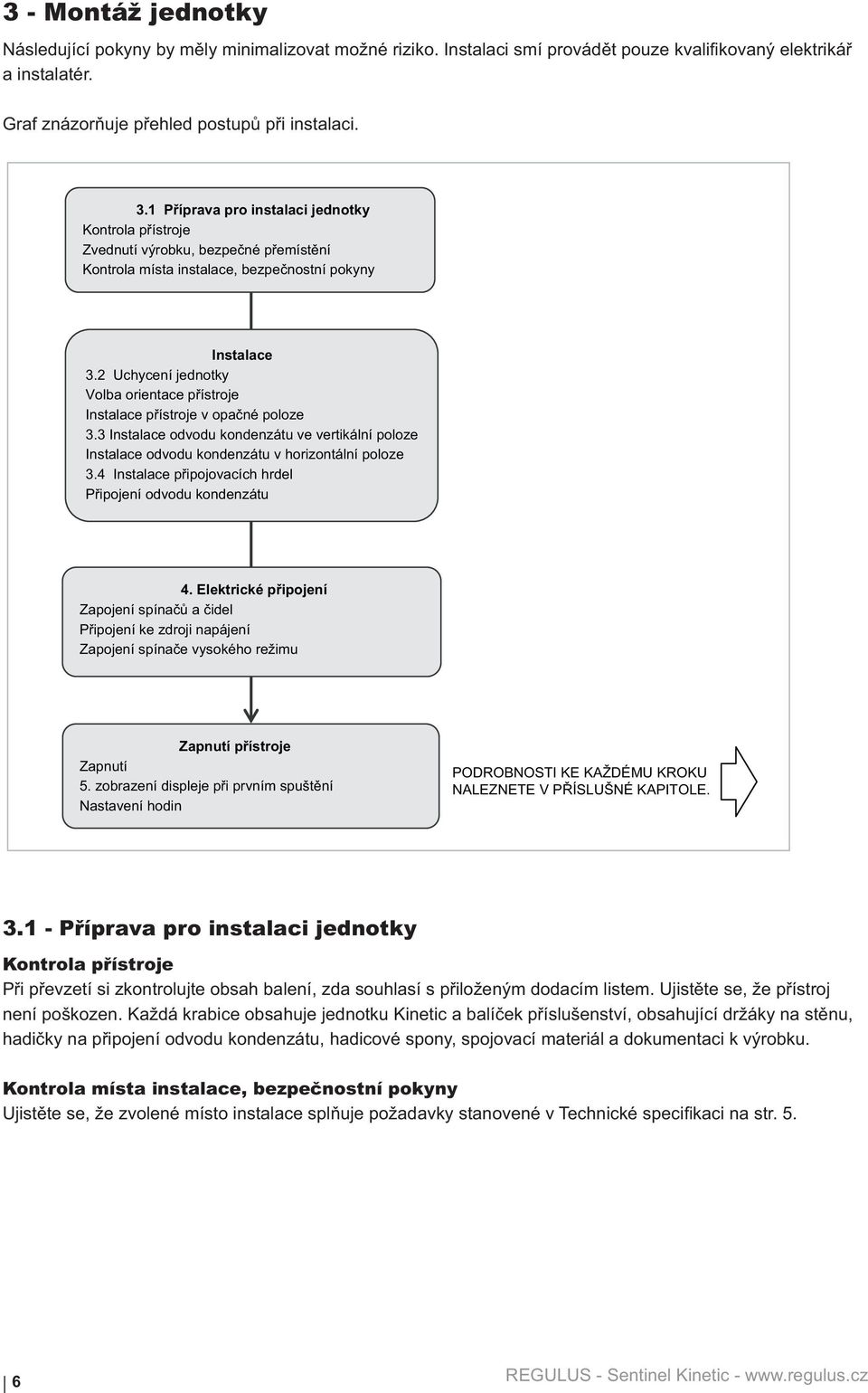

6 3 - Montáž jednotky Následující pokyny by m ly minimalizovat možné riziko. Instalaci smí provád t pouze kvalifikovaný elektriká a instalatér. Graf znázor uje p ehled postup p i instalaci. 3.1 P íprava pro instalaci jednotky Kontrola p ístroje Zvednutí výrobku, bezpe né p emíst ní Kontrola místa instalace, bezpe nostní pokyny Instalace 3.2 Uchycení jednotky Volba orientace p ístroje Instalace p ístroje v opa né poloze 3.3 Instalace odvodu kondenzátu ve vertikální poloze Instalace odvodu kondenzátu v horizontální poloze 3.4 Instalace p ipojovacích hrdel P ipojení odvodu kondenzátu 4. Elektrické p ipojení Zapojení spína a idel P ipojení ke zdroji napájení Zapojení spína e vysokého režimu Zapnutí p ístroje Zapnutí 5. zobrazení displeje p i prvním spušt ní Nastavení hodin PODROBNOSTI KE KAŽDÉMU KROKU NALEZNETE V P ÍSLUŠNÉ KAPITOLE P íprava pro instalaci jednotky Kontrola p ístroje P i p evzetí si zkontrolujte obsah balení, zda souhlasí s p iloženým dodacím listem. Ujist te se, že p ístroj není poškozen. Každá krabice obsahuje jednotku Kinetic a balí ek p íslušenství, obsahující držáky na st nu, hadi ky na p ipojení odvodu kondenzátu, hadicové spony, spojovací materiál a dokumentaci k výrobku. Kontrola místa instalace, bezpe nostní pokyny Ujist te se, že zvolené místo instalace spl uje požadavky stanovené v Technické specifikaci na str. 5. 6

7 3.2 - Uchycení jednotky P ístroj se zpravidla instaluje do kuchyn na st nu, do šatny, do volného podhledu apod. Vejde se do kuchy ské sk í ky. Ze musí být dostate n pevná, aby jeho hmotnost unesla. Zvažte umíst ní elektrických p ístroj a odvodu kondenzátu. Pamatujte na adekvátní p ístup pro instalaci, provoz a údržbu. P ístroj se vždy MUSÍ montovat svisle, s vývody vystupujícími svisle nebo vodorovn. Nepoužívejte tento p ístroj jako oporu pro další za ízení. Volba orientace p ístroje P ístroj se z výroby dodává s vývodem kondenzátu (a s venkovními hrdly) vpravo, p i pohledu zep edu. Je nutno zajistit zep edu p ístup kv li uvedení do provozu, provozu a údržb. Pokud se má p ístroj instalovat tak jak byl dodán, p esko te následující úsek a pokra ujte rovnou k Instalaci odvodu kondenzátu ve vertikální poloze na str.10. Pokud bude pro Vás vhodn jší instalace s vývodem kondenzátu (a s venkovními vývody) vlevo, je možno zam nit p ední a zadní desku schránky p ístroje, tím dojde k jeho oto ení a umožní se instalace s opa nou orientací. Instalace p ístroje v obrácené poloze Instalace p ístroje v obrácené poloze spo ívá v odšroubování p edního panelu (a v n m umíst ného panelu ovládání) i zadního panelu (s el. p ívodním kabelem), oto ení t la p ístroje o 180 a op tovném p išroubování. Tím se dostane odvod kondenzátu z pravého zadního roku do levého p edního (p i pohledu na ovládání). Obr. 4: Instalace p ístroje v obrácené poloze Postup p i instalaci p ístroje v obrácené poloze: 1. Odšroubujte 6 šroubk na p edním a 6 šroubk na zadním krytu (viz obr. 4) 2. Odšroubujte 2 šroubky z krytu elektrického panelu na p ední stran p ístroje (viz obr. 5) Obr. 5: Odmontování krytu elektrického panelu (p ední strana) 7

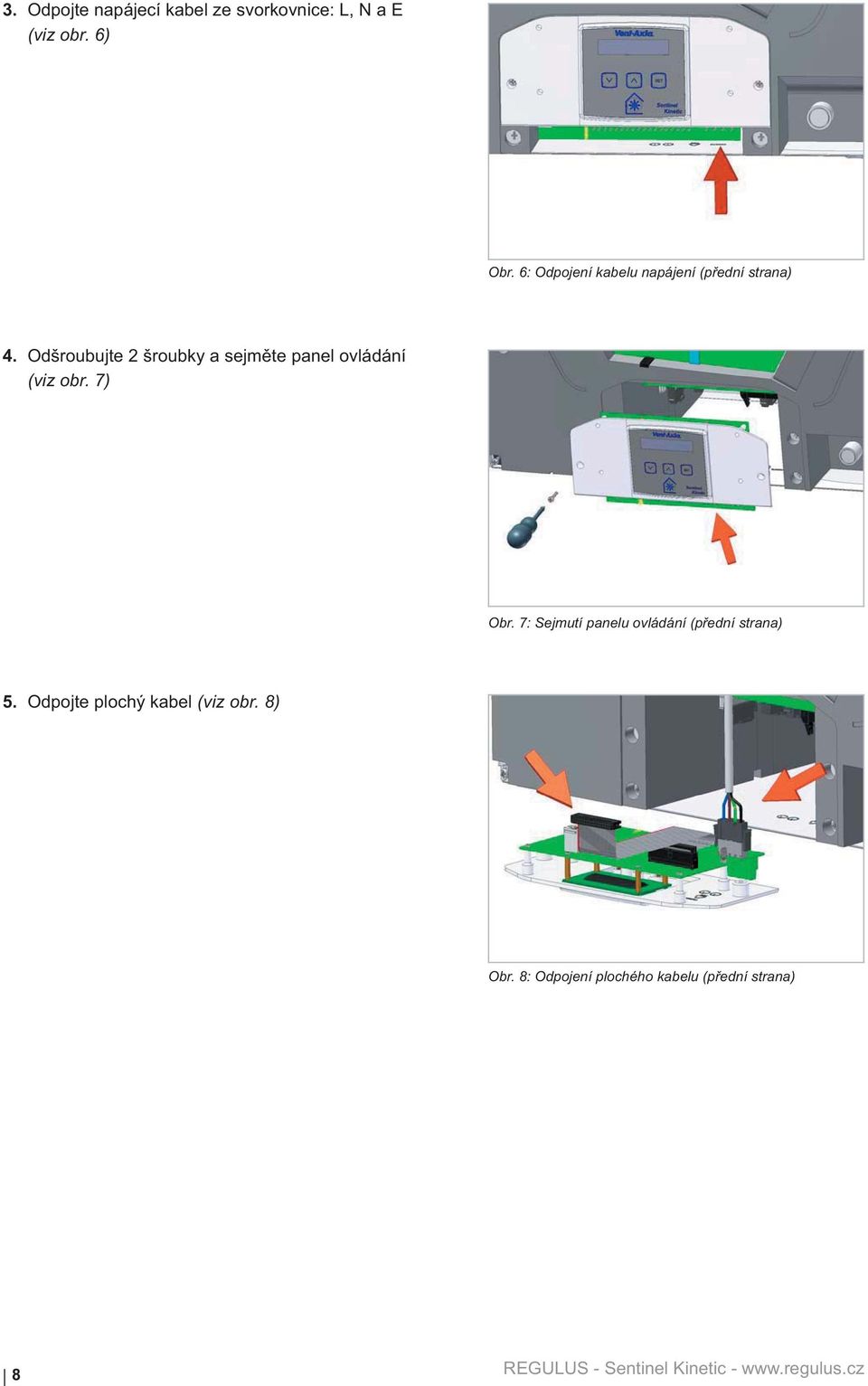

8 3. Odpojte napájecí kabel ze svorkovnice: L, N a E (viz obr. 6) Obr. 6: Odpojení kabelu napájení (p ední strana) 4. Odšroubujte 2 šroubky a sejm te panel ovládání (viz obr. 7) Obr. 7: Sejmutí panelu ovládání (p ední strana) 5. Odpojte plochý kabel (viz obr. 8) Obr. 8: Odpojení plochého kabelu (p ední strana) 8

9 6. Odpojte 4pólový konektor (viz obr. 9) Obr. 9: Odpojení 4pólového konektoru (p ední strana) 7. Odšroubujte 2 šroubky a sejm te zadní desku s kabelem (viz obr. 10) Obr. 10: Odmontování zadní desky s kabelem (zadní strana) 8. Umíst te ovládací panel na opa nou stranu p ístroje. Než panel p išroubujete na nové místo, nezapome te znovu p ipojit plochý kabel a vnit ní 4pólový konektor. 9. P išroubujte zadní desku s kabelem na prot jší stranu p ístroje. 10. Znovu p ipojte napájecí kabel: L, N, E (PE, zem ní). 11. P išroubujte kryt elektrického panelu. 12. Nyní je možno p ístroj nainstalovat podle pokyn v kap. Instalace odvodu kondenzátu ve vertikální poloze. 13. P ední a zadní kryt zatím ponechte nenamontovaný. 9

10 3.3 - Instalace odvodu kondenzátu Instalace odvodu kondenzátu ve vertikální poloze Pozn.: Hadice na kondenzát o pr m ru 22 mm je vhodná pro standardní plastové spojky 22 mm a dá se napojit svisle ze spodní strany p ístroje nebo vodorovn ze zadní strany (viz obr. 1). Instalace se svislým odvodem kondenzátu: 1. Sejm te zadní kryt a vyhledejte na zadní st n vývod kondenzátu (viz obr. 11) Obr. 11: Záslepka vývodu kondenzátu (zadní strana) 2. Z vývodu kondenzátu na zadní stran vymá kn te záslepku (viz obr. 12) Obr. 12: Odstran ní záslepky z vývodu kondenzátu (zadní strana) 3. Nasa te svislou hadici odvodu kondenzátu a zajist te ji hadicovou sponou (viz obr. 13) Obr. 13: Montáž hadice na kondenzát (zadní strana) 10

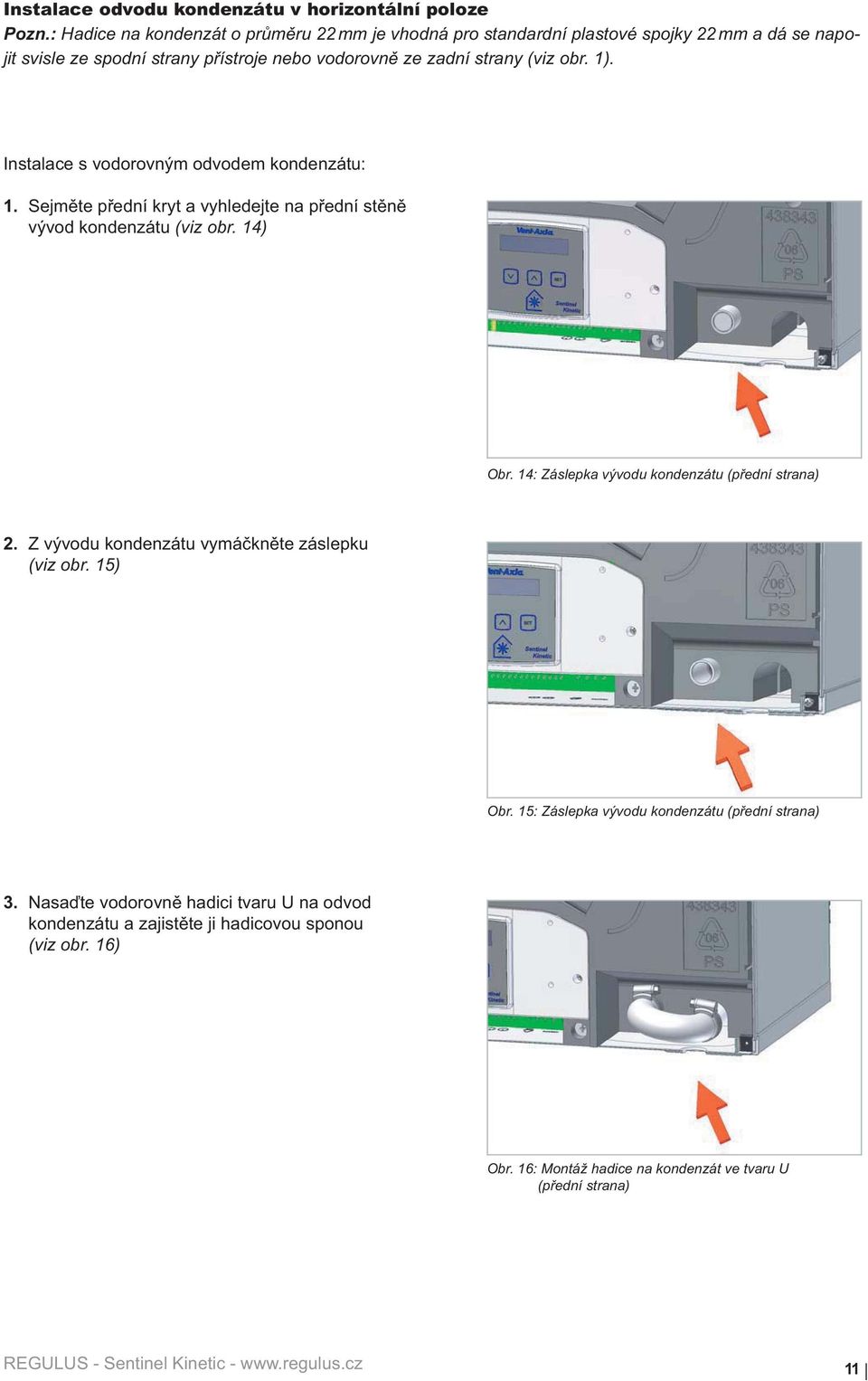

11 Instalace odvodu kondenzátu v horizontální poloze Pozn.: Hadice na kondenzát o pr m ru 22 mm je vhodná pro standardní plastové spojky 22 mm a dá se napojit svisle ze spodní strany p ístroje nebo vodorovn ze zadní strany (viz obr. 1). Instalace s vodorovným odvodem kondenzátu: 1. Sejm te p ední kryt a vyhledejte na p ední st n vývod kondenzátu (viz obr. 14) Obr. 14: Záslepka vývodu kondenzátu (p ední strana) 2. Z vývodu kondenzátu vymá kn te záslepku (viz obr. 15) Obr. 15: Záslepka vývodu kondenzátu (p ední strana) 3. Nasa te vodorovn hadici tvaru U na odvod kondenzátu a zajist te ji hadicovou sponou (viz obr. 16) Obr. 16: Montáž hadice na kondenzát ve tvaru U (p ední strana) 11

12 4. Dále napojte hadici o pr m. 22 mm na odvod kondenzátu a zajist te ji hadicovou sponou (viz obr. 17). Obr. 17: Montáž hadice o pr m. 22 mm (zadní strana) 5. V zadním krytu vy ízn te kruhovým nástavcem o pr m. 32 mm (nebo podobným standardním rozm rem) otvor pro 22 mm hadici; p itom použijte jako vodítko d lek v plastovém panelu (viz obr. 18). Obr. 18: Vy íznutí 32 mm otvoru pro 22 mm hadici Instalace p ipojovacích hrdel Vstupní a výstupní hrdla je možno namontovat na p ístroj bu shora nebo ze strany, podle toho, jakou orientaci pot ebujete. Hrdla umíst te podle toho, kde bude vzduchotechnické vedení a podle orientace p ístroje. Nepoužité otvory ut sn te záslepkami. P emíst ní hrdel 1. Odšroubujte šroubek, který drží hrdlo na sk íni p ístroje. Pak za hrdlo siln zatáhn te a vytáhn te ho z jeho otvoru. 2. Odšroubujte šroubek, který drží záslepku na sk íni p ístroje. Pak záslepku vytáhn te z jejího otvoru. 3. Proho te hrdlo se záslepkou. 4. Vsu te hrdlo do otvoru po záslepce a p išroubujte ho p vodním šroubkem. 5. Záslepku umíst te do zbylého otvoru a p išroubujte ji p vodním šroubkem. Obr. 19: Demontáž a instalace hrdel 12

13 Montáž na st nu 1. Pokud jste sejmuli p ední a zadní kryt, namontujte je zp t. 2. Ujist te se, že do zadní st ny jsou namontované záv sné šrouby. 3. Pomocí p iložené šablony si pozna te polohu vývodu kondenzátu a nást nných držák. 4. Pomocí vhodných upev ovacích prvk na st nu namontujte 2 kovové podélné držáky ve tvaru lišty (sou ást balení). 5. Zvedn te jednotku a nasa te její 4 zadní záv sné šrouby na dva držáky na st n. P ístroj by m l být tímto fyzicky umíst n na plánovém míst instalace (viz obr. 20). Obr. 20: Zadní st na s držáky na st n P ipojení potrubí 1. P i p ipojování na vzduchotechnické rozvody vždy používejte krátký kus ohebného potrubí (délka 100 mm, pr m r 125 mm), nataženého na maximum (viz obr. 21). 2. Rozvody p ipojte na hrdla a ádn je upevn te hadicovými sponami, stahovacími páskami nebo lepicí páskou na potrubí. 3. Všechny úseky, kde potrubí prochází nevytáp ným prostorem, dob e zaizolujte proti mrazu. Obr. 21: P ipojení potrubí P ipojení odvodu kondenzátu 1. Zkontrolujte t snost hadicových spon na hadicích tvaru U (viz obr. 22). 2. Vývod kondenzátu p ipojte na vhodný odpad. Obr. 22: P ipojení odvodu kondenzátu 13

14 4 - Elektrické p ipojení Zapojení spína a idel Spínání vysokého režimu lze zapojit r znými zp soby: - p ivedením 230 V k vypína i sv tla - spínáním jednoho z 5 pár svorek spínání - p ivedením nap tí mezi 0 a 10 V (propor ní vstup) na 2 vstupní svorky Pozn: P i použití p íslušenství Vent-wise mohou být svorky spínání 1-3 zapojeny tak, že sepnutí zp sobí sníma proudu (nap. p i zapnutí sporáku) nebo teplotní idlo (nap. p i zjišt ní pr toku teplé vody). Pot ebné ovládací spína e a idla namontujte tak, že je p ipojíte ke svorkám ve spodní ásti ovládacího panelu, viz obr. 23 a tab. 1. accessories and sensors. svorky Vent-wise spínače 1-5 proporcionální vstupy 1 a 2 zapojený kabel napájení,1,5 m dlouhý, součást dodávky jistič přístroje (3A, odpojení N) Obr. 23: Zapojení svorek 14

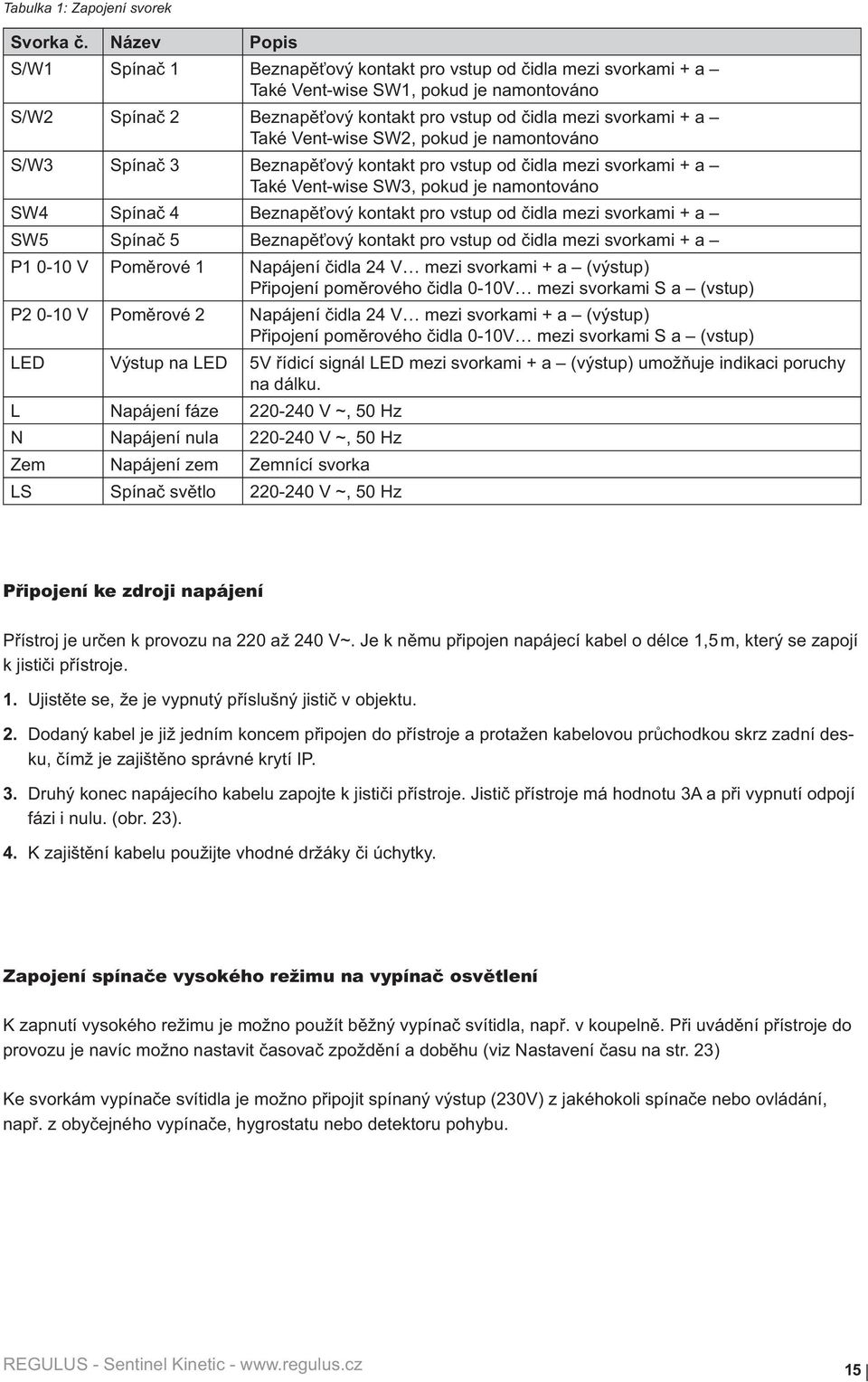

15 Tabulka 1: Zapojení svorek Svorka. Název Popis S/W1 Spína 1 Beznap ový kontakt pro vstup od idla mezi svorkami + a Také Vent-wise SW1, pokud je namontováno S/W2 Spína 2 Beznap ový kontakt pro vstup od idla mezi svorkami + a Také Vent-wise SW2, pokud je namontováno S/W3 Spína 3 Beznap ový kontakt pro vstup od idla mezi svorkami + a Také Vent-wise SW3, pokud je namontováno SW4 Spína 4 Beznap ový kontakt pro vstup od idla mezi svorkami + a SW5 Spína 5 Beznap ový kontakt pro vstup od idla mezi svorkami + a P V Pom rové 1 Napájení idla 24 V mezi svorkami + a (výstup) P ipojení pom rového idla 0-10V mezi svorkami S a (vstup) P V Pom rové 2 Napájení idla 24 V mezi svorkami + a (výstup) P ipojení pom rového idla 0-10V mezi svorkami S a (vstup) LED Výstup na LED 5V ídicí signál LED mezi svorkami + a (výstup) umož uje indikaci poruchy na dálku. L Napájení fáze V ~, 50 Hz N Napájení nula V ~, 50 Hz Zem Napájení zem Zemnící svorka LS Spína sv tlo V ~, 50 Hz P ipojení ke zdroji napájení P ístroj je ur en k provozu na 220 až 240 V~. Je k n mu p ipojen napájecí kabel o délce 1,5 m, který se zapojí k jisti i p ístroje. 1. Ujist te se, že je vypnutý p íslušný jisti v objektu. 2. Dodaný kabel je již jedním koncem p ipojen do p ístroje a protažen kabelovou pr chodkou skrz zadní desku, ímž je zajišt no správné krytí IP. 3. Druhý konec napájecího kabelu zapojte k jisti i p ístroje. Jisti p ístroje má hodnotu 3A a p i vypnutí odpojí fázi i nulu. (obr. 23). 4. K zajišt ní kabelu použijte vhodné držáky i úchytky. Zapojení spína e vysokého režimu na vypína osv tlení K zapnutí vysokého režimu je možno použít b žný vypína svítidla, nap. v koupeln. P i uvád ní p ístroje do provozu je navíc možno nastavit asova zpožd ní a dob hu (viz Nastavení asu na str. 23) Ke svorkám vypína e svítidla je možno p ipojit spínaný výstup (230V) z jakéhokoli spína e nebo ovládání, nap. z oby ejného vypína e, hygrostatu nebo detektoru pohybu. 15

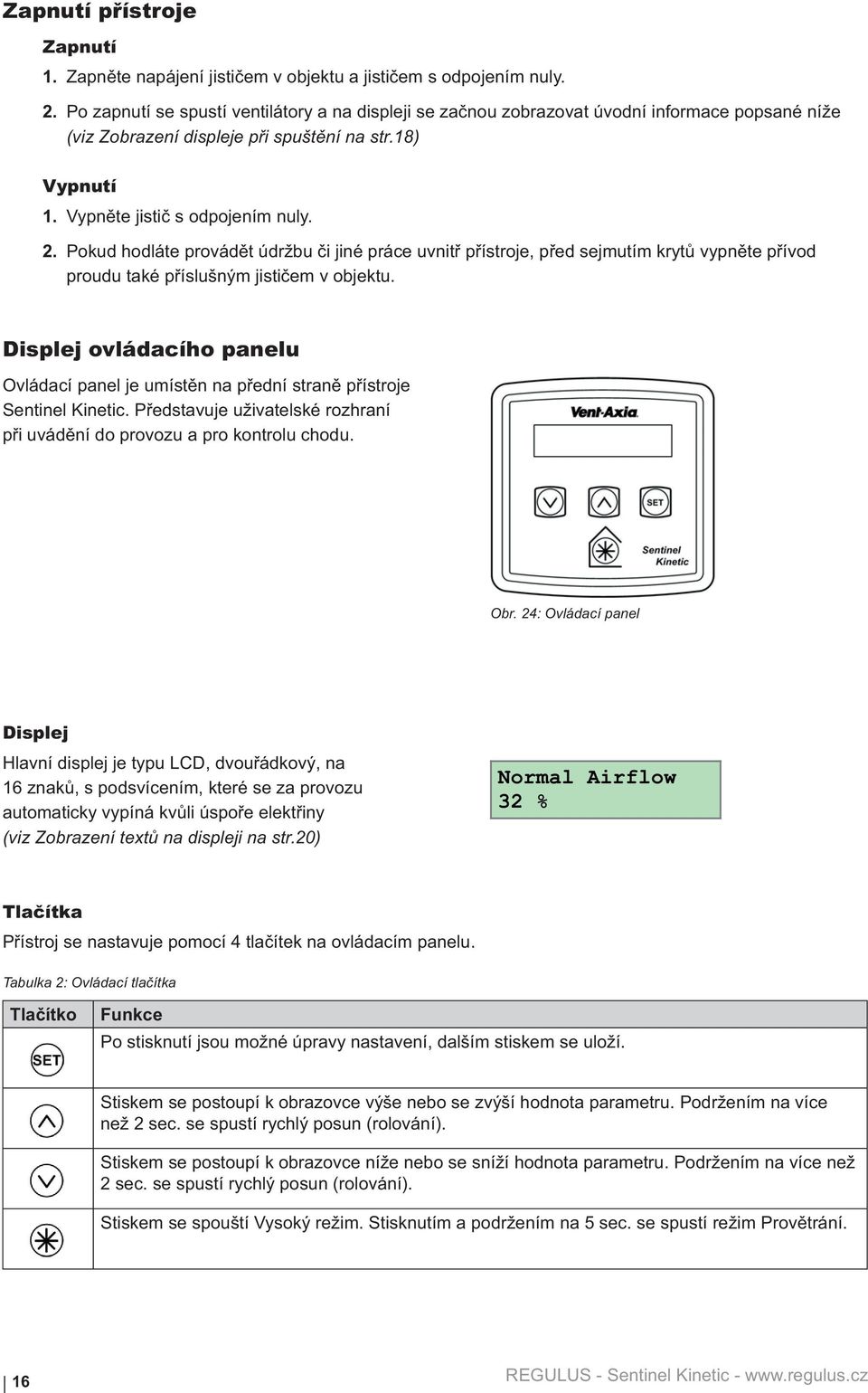

16 Zapnutí p ístroje Zapnutí 1. Zapn te napájení jisti em v objektu a jisti em s odpojením nuly. 2. Po zapnutí se spustí ventilátory a na displeji se za nou zobrazovat úvodní informace popsané níže (viz Zobrazení displeje p i spušt ní na str.18) Vypnutí 1. Vypn te jisti s odpojením nuly. 2. Pokud hodláte provád t údržbu i jiné práce uvnit p ístroje, p ed sejmutím kryt vypn te p ívod proudu také p íslušným jisti em v objektu. Displej ovládacího panelu Ovládací panel je umíst n na p ední stran p ístroje Sentinel Kinetic. P edstavuje uživatelské rozhraní p i uvád ní do provozu a pro kontrolu chodu. Obr. 24: Ovládací panel Displej Hlavní displej je typu LCD, dvou ádkový, na 16 znak, s podsvícením, které se za provozu automaticky vypíná kv li úspo e elekt iny (viz Zobrazení text na displeji na str.20) Normal Airflow 32 % Tla ítka P ístroj se nastavuje pomocí 4 tla ítek na ovládacím panelu. Tabulka 2: Ovládací tla ítka Tla ítko Funkce Po stisknutí jsou možné úpravy nastavení, dalším stiskem se uloží. Stiskem se postoupí k obrazovce výše nebo se zvýší hodnota parametru. Podržením na více než 2 sec. se spustí rychlý posun (rolování). Stiskem se postoupí k obrazovce níže nebo se sníží hodnota parametru. Podržením na více než 2 sec. se spustí rychlý posun (rolování). Stiskem se spouští Vysoký režim. Stisknutím a podržením na 5 sec. se spustí režim Prov trání. 16

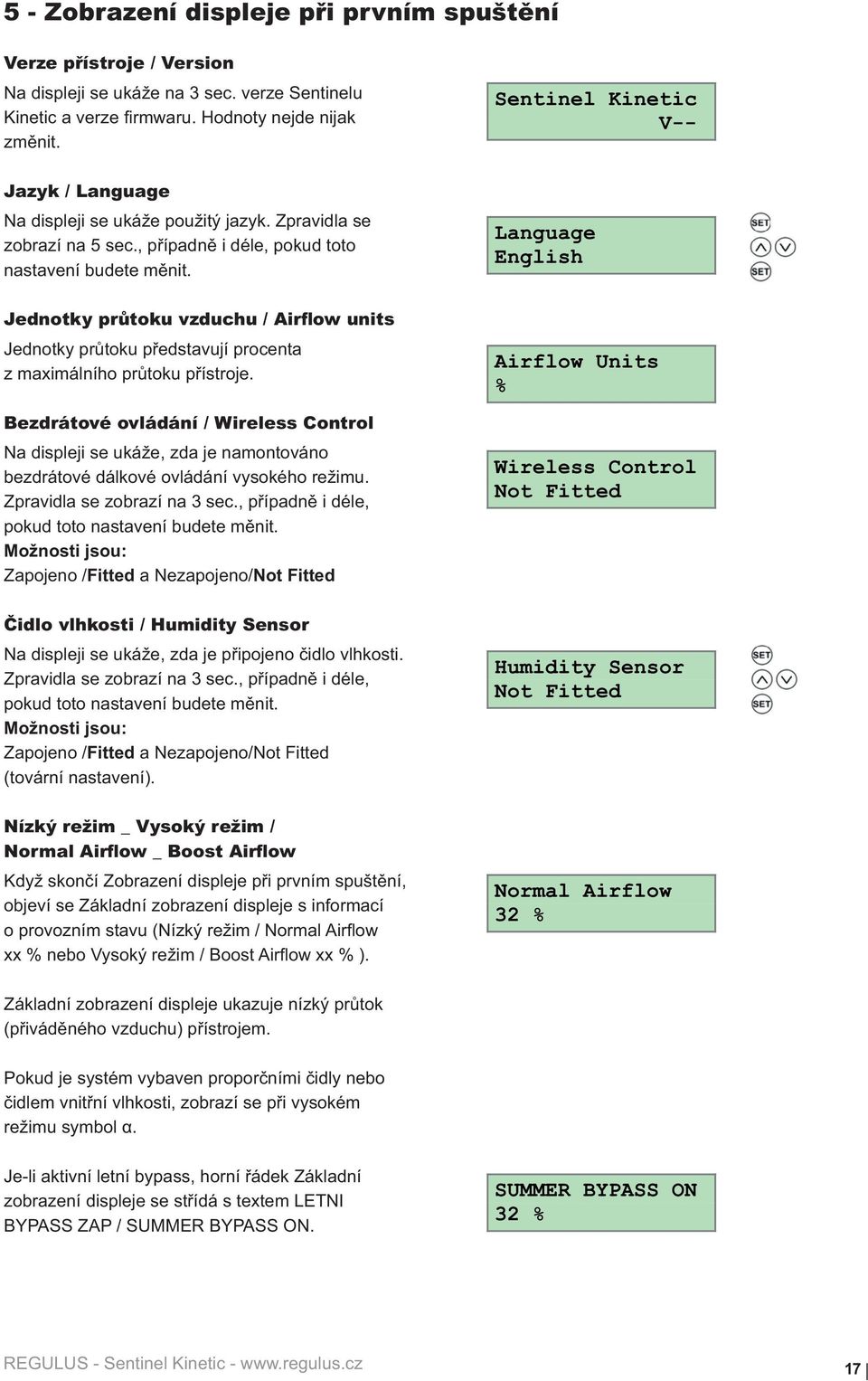

17 5 - Zobrazení displeje p i prvním spušt ní Verze p ístroje / Version Na displeji se ukáže na 3 sec. verze Sentinelu Kinetic a verze firmwaru. Hodnoty nejde nijak zm nit. Jazyk / Language Na displeji se ukáže použitý jazyk. Zpravidla se zobrazí na 5 sec., p ípadn i déle, pokud toto nastavení budete m nit. Jednotky pr toku vzduchu / Airflow units Jednotky pr toku p edstavují procenta z maximálního pr toku p ístroje. Bezdrátové ovládání / Wireless Control Na displeji se ukáže, zda je namontováno bezdrátové dálkové ovládání vysokého režimu. Zpravidla se zobrazí na 3 sec., p ípadn i déle, pokud toto nastavení budete m nit. Možnosti jsou: Zapojeno /Fitted a Nezapojeno/Not Fitted idlo vlhkosti / Humidity Sensor Na displeji se ukáže, zda je p ipojeno idlo vlhkosti. Zpravidla se zobrazí na 3 sec., p ípadn i déle, pokud toto nastavení budete m nit. Možnosti jsou: Zapojeno /Fitted a Nezapojeno/Not Fitted (tovární nastavení). Nízký režim _ Vysoký režim / Normal Airflow _ Boost Airflow Když skon í Zobrazení displeje p i prvním spušt ní, objeví se Základní zobrazení displeje s informací o provozním stavu (Nízký režim / Normal Airflow xx % nebo Vysoký režim / Boost Airflow xx % ). Sentinel Kinetic V-- Language English Airflow Units % Wireless Control Not Fitted Humidity Sensor Not Fitted Normal Airflow 32 % Základní zobrazení displeje ukazuje nízký pr tok (p ivád ného vzduchu) p ístrojem. Pokud je systém vybaven propor ními idly nebo idlem vnit ní vlhkosti, zobrazí se p i vysokém režimu symbol. Je-li aktivní letní bypass, horní ádek Základní zobrazení displeje se st ídá s textem LETNI BYPASS ZAP / SUMMER BYPASS ON. SUMMER BYPASS ON 32 % 17

18 Vždy po 3 m sících se na horním ádku objeví text Zkontroluj filtr / Check Filter jako p ipomínka kontroly a p ípadn i vy išt ní i vým ny filtru. Check Filter 32 % Jakmile máte filtr v po ádku, stiskn te a podržte na 5 sec. Sou asn a, ímž zprávu vymažete. Stiskem tla ítka se aktivuje vysoký režim / Boost Airflow, když je pot eba siln jší v trání. Opakovaným stiskem se p ístroj vrátí k nízkému pr toku. Je-li namontováno bezdrátové ovládání, lze vysoký režim spustit i z n j. Boost Airflow 51 % Má-li systém spínací idla, je p ipojen k osv tlení, má idla Vent-wise nebo je jeho vnit ní asový spína nastaven na periodický provoz, bude se režim m nit ze základního na vysoký automaticky. Stiskem tla ítka zobrazíte kód, který zna í, jaké za ízení vyvolalo vysoký režim. Pokud b ží vysoký režim proto, že bylo stisknuto tla ítko, toto za ízení bude v vysokém režimu pokra ovat. Pr tok se vrátí k nízkému režimu až tehdy, když tento asový úsek skon í. Pokud vysoký režim požaduje více za ízení, p epne se do základního až poté, kdy skon í poslední požadavek. Prov trání / Purge Podržením tla ítka po dobu 5 sec. se aktivuje režim prov trání, který rychle odstraní zne išt ný vzduch z objektu. Návrat k nízkému režimu se provede op tovným podržením tla ítka po dobu 5 sec. Pokud je zapojeno bezdrátové ovládání, je možno prov trání ovládat i z n j. V režimu prov trání b ží ventilátory 120 minut na plný výkon. Na displeji je zbývající as. Nastavení asu / Set Clock V základním zobrazení stiskn te tla ítko, tím vstoupíte do režimu nastavení asu. V tomto režimu m žete m nit nastavení dne a hodiny. Hodiny si udrží funk nost po dobu asi dvou týdn bez napájení, po delší dob bez proudu se musí znovu nastavit. Purge 120 m Set Clock Mon 12:30 Hodnoty jsou DDD HH:MM. Do základního zobrazení se vrátíte bu stiskem tla ítka, nebo vyprší as a displej se zm ní sám. 18

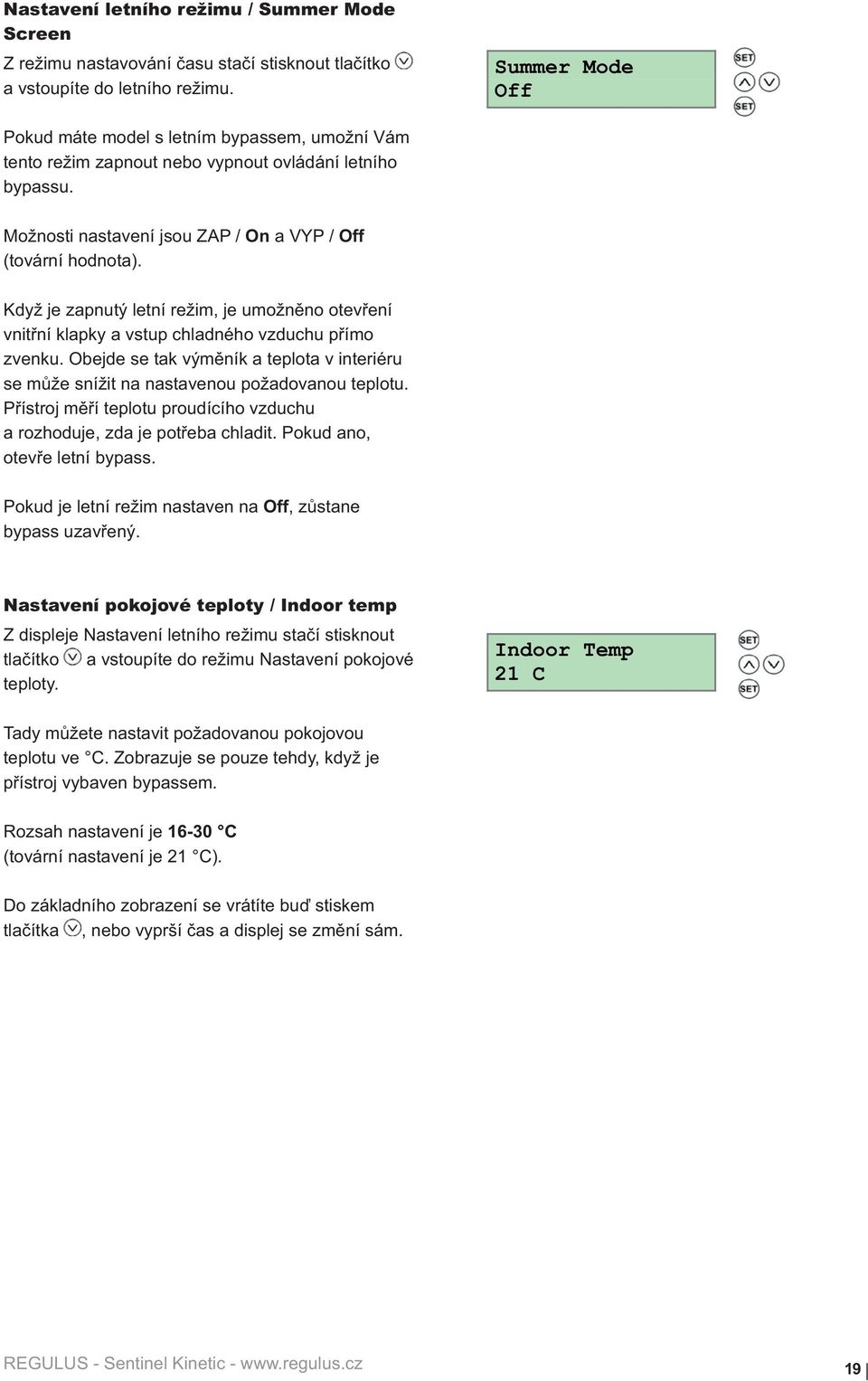

19 Nastavení letního režimu / Summer Mode Screen Z režimu nastavování asu sta í stisknout tla ítko a vstoupíte do letního režimu. Summer Mode Off Pokud máte model s letním bypassem, umožní Vám tento režim zapnout nebo vypnout ovládání letního bypassu. Možnosti nastavení jsou ZAP / On a VYP / Off (tovární hodnota). Když je zapnutý letní režim, je umožn no otev ení vnit ní klapky a vstup chladného vzduchu p ímo zvenku. Obejde se tak vým ník a teplota v interiéru se m že snížit na nastavenou požadovanou teplotu. P ístroj m í teplotu proudícího vzduchu a rozhoduje, zda je pot eba chladit. Pokud ano, otev e letní bypass. Pokud je letní režim nastaven na Off, z stane bypass uzav ený. Nastavení pokojové teploty / Indoor temp Z displeje Nastavení letního režimu sta í stisknout tla ítko a vstoupíte do režimu Nastavení pokojové teploty. Indoor Temp 21 C Tady m žete nastavit požadovanou pokojovou teplotu ve C. Zobrazuje se pouze tehdy, když je p ístroj vybaven bypassem. Rozsah nastavení je C (tovární nastavení je 21 C). Do základního zobrazení se vrátíte bu stiskem tla ítka, nebo vyprší as a displej se zm ní sám. 19

20 6 - Uvedení do provozu P ehled Instrukce v této kapitole poskytují informace o konfiguraci a provozu týkající se nastavení p ístroje. Dodržujte zásady bezpe nosti práce. Ujist te se, že je pr chozí vzduchotechnické vedení. P ehled možných text na displeji Když se p ístroj zapne, jsou pro monitorování a konfiguraci k dispozici následující zobrazení: Obr. 25: P ehled možných text na displeji 20

21 Nastavení p i uvád ní do provozu Umož ují nakonfigurovat provozní nastavení p ístroje. Údaje se ukládají do trvalé pam ti a z stanou k dispozici i po p erušení napájení. Pozn: Pokud se na displeji zobrazuje REZIM ODMRAZENI / DEFROST ACTIVE, PORUCHA TOPENI / HEATING FAILURE nebo chybove hlaseni / Fault Code, není p ístup k text m uvád ní do provozu možný. V takovém p ípad p ístroj vypn te a znovu zapn te a do jedné minuty za n te s nastavováním. Podívejte se i do kapitoly ešení problém na str. Do režimu Uvád ní do provozu se vstupuje sou asným podržením tla ítek, a po dobu 5 sec. Pro návrat k nízkému zobrazení bu podržte tla ítko, až vstoupíte do první položky menu, a pak ješt dalších 5 sec. Displej se též vrátí k základnímu zobrazení, pokud po 2 minuty nestisknete žádné tla ítko. Bezpe nostní PIN / Security PIN Pokud jste d íve nastavili bezpe nostní kód, ukáže toto zobrazení ****. Zadejte PIN pomocí tla ítek, a. Security PIN? **** Pozn: Pokud je zobrazen text Vysoky privod / Boost Suply, Vysoky odtah / Boost Extract, Nizky privod / Normal Suply nebo Nizky odtah / Normal Extract, ventilátory pob ží na uvedené % výkonu a bypass z stane zav ený. Doba automatického návratu k základním zobrazení se v tomto p ípad prodlouží na 4 hodiny, aby bylo dost asu na m ení a nastavování. Vysoký režim - p ívod / Boost Suply Umož uje nastavit pr tok vzduchu v vysokém režimu pro ventilátor dodávající vzduch a tím vyladit rozdíly v odporu potrubí nebo další vlastnosti systému. Rozsah nastavení: min. = Nízký provoz - p ívod, max. = 100 % (204 m 3 /h p i 0 Pa), tovární hodnota = 51 % (144 m 3 /h p i 0 Pa) Vysoký režim - odtah / Boost Extract Umož uje nastavit pr tok vzduchu v vysokním režimu pro odtahový ventilátor. Rozsah nastavení: min. = Nízký provoz - odtah, max. = 100 % (204 m 3 /h p i 0 Pa), tovární hodnota = 51 % (144 m 3 /h p i 0 Pa) Nízký režim - p ívod / Normal Suply Umož uje nastavit pr tok vzduchu v nízkém režimu pro ventilátor p ivád jící vzduch a tím vyladit rozdíly v odporu potrubí nebo další vlastnosti systému. Rozsah nastavení: min. = 1 % max. = Vysoký režim - p ívod tovární hodnota = 32 % (104 m 3 /h p i 0 Pa) Boost Supply 51 % Boost Extract 51 % Normal Supply 32 % 21

22 Nízký režim - odtah / Normal Extract Umož uje nastavit pr tok vzduchu v nízkém režimu pro odtahové ventilátory. Rozsah nastavení: min. = 1 %, max. = Vysoký režim - odtah, tovární hodnota = 32 % (104 m 3 /h p i 0 Pa) Dob h vysokého režimu / Boost Overrun Nastavení doby dob hu ventilátor v vysokém režimu po vypnutí vysokého režimu. Nap. po zhasnutí sv tla v koupeln dobíhá vysoký režim po nastavenou dobu. Poté se vrátí k nízkému režimu. Rozsah nastavení: min. = 00 min, max. = 25 min, tovární hodnota = 15 min. Zpožd ní vysokého režimu / Boost Delay Zde je možno nastavit, o kolik minut se má zpozdit spušt ní vysokého režimu po rozsvícení sv tla. Zabrání se tak zbyte nému spoušt ní vysokého režimu, když se sv tlo rozsvítí jen na krátkou dobu. Rozsah nastavení: min. = 00 min, max. = 10 min, tovární hodnota = 00 min. as zapnutí a vypnutí vysokého režimu / Boost On Off Umož uje nastavit pro každý den v týdnu asový úsek, po který bude aktivní vysoký režim. Pro každý den lze nastavit až 3 úseky, ozna ené jako Den1 / Day1, Den2 / Day2, Den3 / Day3, pomocí as ZAP / On a VYP / Off. Pokud jsou asy On a Off identické, vysoký režim se nespustí. Normal Extract 32 % Boost Overrun 15 m Boost Delay 00 m Boost On Off Mon1 00:00 00:00 as On nelze nastavit d ív, než je as Off p edchozího úseku. Obdobn nelze nastavit as Off pozd ji než p íslušné On. Nastavení týdenního programu: Nastavování za íná u Po1 / Mon1 a vždy po stisknutí se rozbliká položka, kterou je možno nastavit pomocí tla ítek a (a b c d e Pon2 atd.) Pon1 10:01 11:11 a b c d e Když bliká den, podržením tla ítka pro dobu více než 2 sec., se zkopírují v erejší údaje do dneška. Nastavování je ukon eno, když jsou p ijaty poslední minuty pro Ned3, tehdy bude displej ukazovat totéž jako p i zahájení nastavování, tedy Pon1 a asy zapnutí a vypnutí, ale nebude blikat. Poslední stisk u Ned3 nebo podržení po dobu delší než 2 sec. ukon í toto nastavování. 22

23 Nastavení telefonního ísla do servisu / Set Service No Tady je možno uložit telefonní íslo, na které se má volat v p ípad poruchy. Set Service No Na po átku je displej prázdný. Stisk vyvolá nulu. Pomocí tla ítek, se íslo m ní dokola od nuly do 9 a na mezeru. Opakujte tak dlouho, než je íslo zadané. Nakonec zvolte mezeru a stiskn te k uložení. Maximální délka ísla je 16 znak. Podržením tla ítka po dobu delší než 2 sec. se íslo vymaže. Pom rová idla - Veli ina P1 / Proportional 1 Tady je možno nastavit podmínky pro pom rová idla. P ístroj umí pracovat s pom rovým signálem 0-10 V z externího idla vlhkosti, CO2 nebo teploty, pokud jsou p ipojeny do svorek P1. Proportional 1 Humidity Tovární nastavení Veli iny 1 je idlo vlhkosti. Pozn.: idlo vnit ní vlhkosti NENÍ nastavitelné. Po zvolení typu idla se zobrazí volba p íslušné hranice pro vysoký a nízký režim. Stiskn te a pomocí tla ítek a m žete volbu zm nit (Vlhkost / Humidity - tovární nast., CO2 / CO2, teplota / Temperature). Pokud je hodnota vstupujícího signálu pod hranicí pro nízký chod, p ístroj b ží v nízkém režimu. Pokud je hodnota nad hranicí pro vysoký režim, p ístroj b ží ve vysokém režimu. Mezi t mito dv ma hranicemi b ží proporcionáln. Pro idlo vlhkosti je nutno nastavit pro ob hranice procentuální hodnotu. Rozsah a tovární hodnoty viz Tabulka 3 dole. P1 Boost Limit 70 % P1 Normal Limit 60 % Pro idlo CO2 se pro ob hranice nastavuje hodnota v ppm. Rozsah a tovární hodnoty viz Tabulka 3 dole. P1 Boost Limit 2000 ppm P1 Normal Limit 1000 ppm 23

24 Pro idlo teploty se pro ob hranice nastavuje hodnota ve stupních Celsia. Rozsah a tovární hodnoty viz Tabulka 3 dole. P1 Boost Limit 27 C P1 Normal Limit 17 C Tabulka 3: Hranice vysokého a nízkého režimu tovární hodnoty a rozsah nastavení idlo Vlhkost / Humidity CO2 / CO2 Teplota / Temperature Tovární (%) Rozsah (%) Tovární (%) Rozsah (%) Tovární (%) Rozsah (%) Mez vysoký Mez nízký Pom rová idla - Veli ina P 2 / Proportional 1 Tovární nastavení Veli ina P2 je na idlo CO2. Popis viz oddíl Veli ina P1. Letní bypass / Summer Bypass Pokud je p ístroj vybaven letním bypassem, text na displeji je zadán na pevno. Pouze v p ípad vým ny ídicí desky by se musel zm nit. Dostupné možnosti = Nezapojen / Not Fitted (tovární hodnota), Zapojen / Fitted. Proportional 2 CO2 Ventwise Input 1 Load Pot 60 % Ventwise Input 1 Time Pot 20 m Summer Bypass Not Fitted 24

25 Režim odmrazení / Antifrost Tento displej se zobrazí pouze pokud je p ístroj vybaven letním bypassem. U instalací, kde není b hem protimrazového chodu povolen podtlak, tuto hodnotu nastavte na Bypass. Antifrost AIRFLOW MODE Dostupné možnosti: PRUTOKEM / AIRFLOW MODE (tovární nast.) a BYPASS / BYPASS MODE. Vysoušení / Dryout V tomto režimu b ží ventilátory na maximum po dobu 1 týdne, pak se vrátí do nízkého režimu. Tato funkce pom že urychlit vysychání erstvé stavby a umožní rychlejší dokon ení prací. Dryout Off B hem této doby se mohou hodn zanést filtry, m ly by se tedy po jejím skon ení vy istit nebo vym nit. Za ízení vysaje veškerý prach. Dostupné možnosti: VYP / OFF (tovární nast.) a ZAP / ON. Doba provozu / Running Time Tento displej zobrazuje celkový po et hodin provozu. Tuto hodnotu nelze zm nit. V p ípad výpadku napájení z stane zachována. Režim BMS / BMS Mode Hodnota BMS (Building Management Systém) pouze informace pro testování technikem. Kód PIN / Security PIN Tato funkce nabízí možnost stanovit 4ciferný PIN pro p ístup k funkcím Uvedení do provozu. Displej z stane prázdný, pokud je tato funkce vypnuta a není zadán žádný PIN. Running Time BMS Security PIN? Stiskem se na displej vyvolá 0000 a první 0 bliká. Pomocí tla ítek, se íslo zm ní (0-9), stiskem se hodnota p ijme a postoupí na další pole. Opakujte postup, dokud nejsou zadána všechna 4 ísla. Podržením tla ítka po dobu delší než 3 sec. se PIN vymaže. 25

26 Tovární nastavení / Restore Defaults Tato funkce umož uje návrat k továrnímu nastavení všech hodnot. Dostupné možnosti: Ne / No (tovární), Ano / Yes Restore Defaults No Tovární hodnoty jsou v p ístroji nastaveny p i prvním zapnutí. Lze je obnovit z menu Tovární nastavení / Restore Defaults tím, že Ne / No se zm ní na Ano / Yes (viz tabulka 4: Tovární nastavení). Pro návrat k menu Normal Airflow tiskn te opakovan tla ítko, až se vrátíte k menu Boost Supply (Vysoký režim - p ívod), pak znovu podržte tla ítko po dobu alespo 5 s. Po 2 min ne innosti se regulátor vrátí k základnímu menu sám. Tabulka 4: Tovární nastavení Parametr Nastavení EN menu EN menu Úvodní info Sentinel Kinetic Sentinel Kinetic Airflow Units % Uvád ní do provozu PIN Není Boost Supply/Extract 51 % Normal Supply/Extract 32 % Boost Overrun 15 Boost Delay 0 Boost On/Off Všechny dny nastaveny na 0:00 (on), 00:00 (off) Set Service No Nezadáno Proportional 1 Vlhkost - Boost (60 %), Normal (60 %) CO2 - Boost (2000 ppm), Normal (1000 ppm) Teplota - Boost (27 C), Normal (17 C) Proportional 2 CO2 - Boost (2000 ppm), Normal (1000 ppm) Teplota - Boost (27 C), Normal (17 C) Vlhkost - Boost (60 %), Normal (60 %) Summer Bypass Není Antifrost Airflow Mode Dryout Vyp Running Time - BMS - PIN Není Restore Defaults Vyp Uživatelské informace Set Clock Nenastaveno Summer Mode Vyp Indoor Temp 21 C 26

27 7 - Údržba P ed provád ním údržby vždy odpojte za ízení od napájení! Jednou za 3 m síce išt ní nebo vým na filtr 1. Otev ete dví ka filtr a filtry vyjm te 2. Vy išt né nebo nové filtry vložte zp t a dví ka zav ete 3. Zapn te jednotku Jednou za 6-12 m síc Vým ník Kontrola a išt ní vým níku 1. Vypn te p ístroj jisti em p ístroje, který odpojí fázi i nulu. 2. Otev ete dví ka filtr a filtry vyjm te. 3. Odšroubujte 6 šroub o sejm te p ední panel jednotky. 4. Vyjm te vým ník. 5. Vým ník vy ist te teplou vodou se z ed ným saponátem a vým ník vysušte. Ventilátory Prohlédn te lopatky ventilátoru, jestli na nich není prach a špína. Nános špíny m že zp sobit rozvážení rotoru a zv tšit hluk. P ípadné ne istoty vysajte a vy ist te. Odvod kondenzátu Zkontrolujte, jestli je potrubí odvád jící kondenzát pr chozí a isté. V p ípad nutnosti jej vy ist te. Upevn ní Zkontrolujte, jestli jsou všechny šrouby utaženy a upevn ní jednotky na st nu je pevné. 27

28 8 - Odstran ní závad V p ípad výskytu závady se: - zobrazí na displeji chybové hlášení Fault Code - rozsvítí LED - pokud je zapojena Pokud se žádné hlášení nezobrazí, pak je možné závadu zjistit v níže uvedené tabulce Zobrazení chybového hlášení a servisu Regulátor neustále kontroluje zapojení motor ventilátor a zapojení idel teploty. Pokud nastane porucha, regulátor vypne p ístroj a na obrazovce se zobrazuje st ídav telefonní íslo na servisního technika a chybové hlášení s íslem závady. íslo závady si zapamatujte a nahlaste ho servisnímu technikovi. Service Phone Fault Code 001 V tabulce jsou ísla závad, která se mohou vyskytnout. íslo závada 1 porucha ventilátoru erstvého vzduchu 2 porucha ventilátoru odvád ného vzduchu 4 p erušení pojistky 24V nebo zkrat 8 porucha idla T1 ( erstvého vzduchu) 16 porucha idla T2 (odvád ného vzduchu) P i výskytu více závad se ísla s ítají, nap.: Chybové hlášení s íslem závady 10 znamená poruchu ventilátoru odvád ného vzduchu a poruchu idla T1 (tedy = 10). 28

29 D LEŽITÉ INFORMACE O SPRÁVNÉ LIKVIDACI ZA ÍZENÍ PODLE EVROPSKÉ SM RNICE 2002/96/ES Tento spot ebi nesmí být likvidován spolu s komunálním odpadem. Musí se odevzdat na sb rném míst t íd ného odpadu, nebo ho lze vrátit p i koupi nového spot ebi e prodejci, který zajiš uje sb r použitých p ístroj. Dodržováním t chto pravidel p isp jete k udržení, ochran a zlepšování životního prost edí, k ochran zdraví a k šetrnému využívání p írodních zdroj. Tento symbol p eškrtnuté a podtržené popelnice v návodu nebo na výrobku znamená povinnost, že se spot ebi musí zlikvidovat odevzdáním na sb rném míst. Eviden ní íslo výrobce: 02771/07-ECZ 29

30 ZÁRU NÍ LIST pro centrální rekupera ní a ventila ní jednotky ady Sentinel Kinetic Typ jednotky:... Uvedení do provozu a nastavení jednotky provedla firma (název, adresa sídla, telefon): Na výše uvedený výrobek prodejní organizace poskytuje záru ní dobu v délce 24 m síc od data uvedení do provozu ve smyslu 620, resp. 621 Ob.Zák. Ve výše uvedené lh t, za podmínek uvedených dále, má kupující právo na bezplatné odstran ní výrobní nebo skryté vady. P ípadnou reklamaci výše uvedeného výrobku uplat ujte u prodejní organizace, a to nejlépe s ádn vypln ným záru ním listem a dokladem o zakoupení výrobku. Záru ní podmínky 1. Instalaci výrobku a jeho uvedení do provozu provedl odborn zp sobilý pracovník. 2. P i reklamaci zákazník p edloží doklady pot ebné k uplatn ní reklamace (náležit vypln ný a potvrzený záru ní list, doklad o zakoupení výrobku, eventueln další doklady). 3. Instalace a uvedení výrobku do provozu bylo provedeno v souladu s technickými podmínkami uvedenými v návodu na montáž, p ipojení a obsluhu, na výrobku samotném a podmínkami uvedenými v obecn závazných p edpisech nebo technických normách. 4. P i provozu výše uvedeného výrobku byly dodrženy p edepsané technické podmínky, které jsou uvedeny v návodu na montáž, p ipojení a obsluhu, na výrobku samotném a v obecn závazných p edpisech nebo technických normách. Záruka se nevztahuje zejména na p ípady, kdy: instalace výrobku byla provedena v rozporu s návodem na montáž, p ipojení a obsluhu, obecn závaznými p edpisy nebo technickými normami závada vznikla v d sledku nevhodné obsluhy výrobek byl použit k jinému ú elu, než pro který je ur en závada vznikla v d sledku neodborného zásahu do výrobku nebo jeho neodbornou úpravou závada vznikla nevhodnou p epravou nebo jiným mechanickým poškozením došlo k závad zp sobené živelnou pohromou nebo jinými nep edvídatelnými vlivy (záplava, bou ka, požár) byla zjišt na nedovolená manipulace i falšování záru ního listu nebo jiných doklad spojených s prodejem a zárukou výrobku Níže uvedený pracovník servisní organizace prohlašuje, že výrobek uvedený v tomto záru ním list byl ádn spušt n do trvalého provozu za podmínek uvedených firmou REGULUS spol. s r.o. Prodejní organizace: Výrobek uvedl do trvalého provozu: Název organizace:... Jméno pracovníka:... Razítko a datum prodeje:... Razítko a datum uvedení do provozu:... Prohlášení vlastníka Stvrzuji svým podpisem, že mi byla vysv tlena základní funkce výrobku, zp sob jeho ovládání a že jsem p evzal záru ní list spolu s návodem na montáž, p ipojení a obsluhu. Datum a podpis vlastníka výrobku:... 05/20 10 REGULUS spol. s r.o. Do Kout 1897/ Praha 4 obchod@regulus.cz
